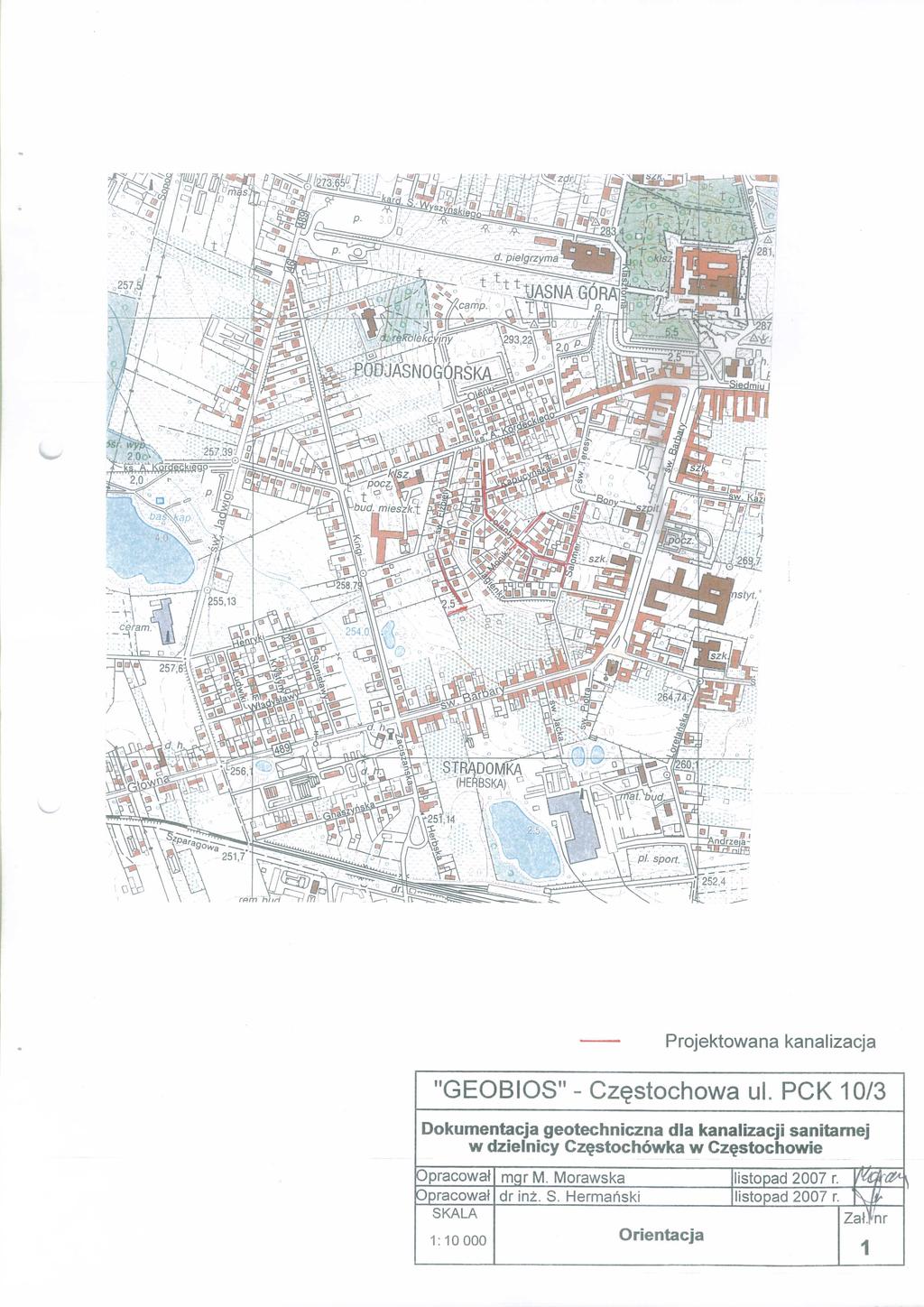

2 1 Dokumentacja geotechniczna dla projektoanej kanalizacji sanitarnej dzielnicy Częstochóka (ul. Jolanty, Salomei, ElŜbiety, Moniki, Anny, Wandy, Jagienki) Spis treści 1. Wstęp Charakterystyka terenu badań PołoŜenie i morfologia Budoa geologiczna Warunki hydrogeologiczne Analiza arunkó posadoienia...4 Załączniki Zał. 1 Orientacja skali 1: Zał. 2 Mapa sytuacyjnoysokościoa skali 1: 2000 Zał. 3 Karty dokumentacyjne sond badaczych Zał. 4 Przekroje geotechniczne Zał. 5 Objaśnienia do przekrojó geotechnicznych

3 2 Dokumentacja geotechniczna dla projektoanej kanalizacji sanitarnej dzielnicy Częstochóka (ul. Jolanty, Salomei, ElŜbiety, Moniki, Anny, Wandy, Jagienki) 1. WSTĘP PrzedłoŜoną dokumentację opracoano na zlecenie firmy MASTOPROJEKT Częstochoa sp. z o. o. znak PW/796/2007 z dnia r. i dotyczy ona rozpoznania arunkó geotechnicznych dla ykonania ykopó linioych oraz posadoienia kanału sanitarnego. Zakres badań terenoych yznaczonych przez Zleceniodacę: 1. ilość sond badaczych głębokość sond badaczych 3,0 do 4,0 m ppt 3. lokalizacja yznaczona przez Zleceniodacę 4. łączny metraŝ yznaczonych sond 43 m.b. 5. określony koszt prac zł. Do ykonania prac terenoych yznaczono zesta niezmechanizoany. W trakcie prac terenoych, e szystkich otorach (za yjątkiem sondy nr 1) nie osiągnięto yznaczonych głębokości z uagi na napotkanie gruntó skalistych o spółczynniku ytrzymałości na ściskanie Rc 5MPa. W tym przypadku koniecznym byłoby proadzenie iertniczego sprzętu mechanicznego, obrotoego na płuczkę z zastosoaniem koronki idioej, co ielokrotnie podniosłoby koszt prac. W ziązku z tym zmiany sposobu iercenia nie dokonano, kończąc iercenie na stropie litej skały. Prace terenoe proadzono obecności upranionego geologa, który na bieŝąco określał ykształcenie litologiczne oraz konsystencję gruntó spoistych i stopień zagęszczenia gruntó niespoistych. Decyzję o zmniejszeniu zakresu prac oparto na licznych danych archialnych dotyczących tego terenu. Po zakończeniu badań kaŝdy otór likidoano urobkiem uprzednio ydobytym z zachoaniem kolejności zalegania ich stanie naturalnym. Całość prac realizoano na podstaie Rozporządzenia Ministra Spra Wenętrznych i Administracji z dnia 24 rześnia 1998 r. spraie ustalania geotechnicznych arunkó posadoienia obiektó budolanych (Dz.U. Nr 126, poz. 839). nterpretację ykonanych badań oraz uzyskanych ynikó odniesiono do norm:

4 3 Dokumentacja geotechniczna dla projektoanej kanalizacji sanitarnej dzielnicy Częstochóka (ul. Jolanty, Salomei, ElŜbiety, Moniki, Anny, Wandy, Jagienki) PN 81/B03020 (Grunty budolane, Posadoienie bezpośrednie budoli, Obliczenia); PNB06050 (Geotechnika, Roboty ziemne, Wymagania ogólne) 2. CHARAKTERYSTYKA TERENU BADAŃ 2.1. PołoŜenie i morfologia Teren badań połoŝony jest zachodniej części miasta Częstochoy (dzielnica Częstochóka) i kanał ykonany zostanie ulicach: Bł. Jolanty, Bł. Salomei, Ś. ElŜbiety, Ś. Moniki, Wandy, Jagienki. Morfologicznie jest to południoy skraj WyŜyny Krakosko Wieluńskiej, szczegółoiej fragment progu strukturalnego jury górnej z Ostańcem Jasnej Góry. Poierzchnia terenu jest tu silnie zróŝnicoana, głónie linii schód zachód, a rzędne terenu ynoszą od 296 m npm okolicy Klasztoru do 270 m npm u podstay progu. Przy generalnym spadku terenu ku zachodoi, linii progu ystępują obniŝenia (niecki i rynny) postałe skutek rzeźby kraędzioej. Jedno z takich obniŝeń ystępuje rejonie badań linii otoró przy róŝnicy rzędnych do 4,0 m. Sieć hydrograficzna najbliŝszym otoczeniu nie ystępuje, a podmokłości i strefy nieielkich źródlisk iąŝą się z podstaą progu na obszarach niezagospodaroanych Budoa geologiczna Według Mapy Geologicznej próg strukturalny stanoią ychodnie utoró ęglanoych jury górnej, pojaiające się praie od poierzchni terenu. Są to najniŝsze ognia jury górnej: deiz i nyez o ogólnej miąŝszości do kilkunastu metró. Litologicznie piętra te reprezentuje rumosz apienny z glinami i pokłady apienia (arsty jasnogórskie i zaodziańskie). Zespół skalny charakteryzuje się formą płytoą tj. arsty apieni o miąŝszości od 0,5 do 1,0 m rozdzielone są kilkucentymetroymi przerostami marglistymi. Na ęglanoych utorach zalegają osady czartorzędoe o miąŝszości kilkudziesięciu centymetró, lokalnie kilku metró. Litologicznie są to (idąc od poierzchni) nasypy, piaski i gliny piaszczyste. Zaleganie tych utoró przedstaiono na przekrojach (Przekroje geotechniczne).

5 4 Dokumentacja geotechniczna dla projektoanej kanalizacji sanitarnej dzielnicy Częstochóka (ul. Jolanty, Salomei, ElŜbiety, Moniki, Anny, Wandy, Jagienki) 2.3. Warunki hydrogeologiczne Pierszym poziomem odonośnym jest poziom środkoej jury, a arstę odonośną stanoią arsty kościeliskie (piaski i piaskoce) zalegające na głębokości ponad 150 m ppt i dla projektoanych prac nie mają one znaczenia. W obrębie utoró ęglanoych jury górnej nie ystępuje stały poziom odonośny, a ody opadoe infiltrujące z poierzchni odpłyają ku zachodoi i ujaniają się zboczu progu strukturalnego. 3. ANALZA WARUNKÓW POSADOWENA W strefie posadoienia projektoanego kanału dominują utory jury górnej ykształcone postaci rumoszu apiennego z gliną oraz formie płytoych apieni o zróŝnicoanym stopniu spękania. Ponad utorami jury zalegają osady czartorzędoe o nieielkiej miąŝszości do 1,01,5 m, punktoo ponad 3,0 m. Zatem arunki ykonania ykopu linioego są trudne i bardzo trudne, gdyŝ apienie, zaleŝnie od intensyności spękań to grunt skalisty tardy o spółczynniku ytrzymałości na spękanie Rc> 5 MPa lub grunt skalisty miękki o Rc 5MPa i urabianie ymaga specjalistycznych metod. W tym przypadku konieczne będzie uŝycie młotó pneumatycznych, boiem zastosoanie materiału ybuchoego (miniładunki) uniemoŝliia istniejąca zabudoa o zróŝnicoanym stanie technicznym. Nie yklucza się urabiania koparkami, ykorzystując ułaicenie pokładó apieni rozdzielonych przearstieniami marglistymi. Natomiast posadoienie kanału, na yrónanym podłoŝu inno nastąpić na podłoŝu z gruntó niespoistych. Kategorie urabialności 1.do głębokości 1,0 1,5 m grunty łato i średnio urabialne kategorii 1 i 3, 2.do głębokości 3,0 4,0 m grunty trudno urabialne kategorii 6 i 7. Zasypanie ykopó moŝe nastąpić z częścioym ykorzystaniem odłamó apieni z uzupełnieniem gruntem niespoistym doiezionym z zenątrz i zagęszczonym do D minimum 0,55.

6

7

8 BBPGiOŚ "GEOBOS" Sp. z o.o. ul. PCK 10/3, Częstochoa Miejscoość: Częstochoa Gmina: Poiat: Wojeództo: śląskie KARTA OTWORU GEOTECHNCZNEGO Obiekt: kanał sanitarny nestor: "Miastoprojekt " Cza Wiercenie: "GEOBOS" Sp. z o.o. Dozór geol.: 1 Zał.Nr: 3.1 Wiertnica: ręczna X: Y: System iercenia: ręczny Rzędna: m n.p.m. Skala 1 : 100 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] 0.50 Opis litologiczny Glina piaszczysta, jasna brązoa Gp Symbol gruntu e Warsta geotechniczna Wilgotność tpl Stan gruntu : 2 Rzędna: m n.p.m. Data iercenia: (piasek+kamienie+szlaka hutnicza, niegazująca) 0.50 Glina piaszczysta, jasna brązoa z licznymi Gp+ e tpl 0.80 okruchami apieni Gp+KR Vd m pz 1.20 Glina piaszczysta z rumoszem apieni : 3 Rzędna: m n.p.m. Data iercenia: Czartorzęd Jura Czartorzęd , piaszczysty Glina piaszczysta, brązoa z okruchami apieni Glina piaszczysta + żir, kam., brązoa (πasek) Gp+ Gp+KR e Vd m tpl pz 2.30 : 4 Rzędna: m n.p.m. Data iercenia: Rumosz apieni, jasny brązoy z kaałkami gliny KR+G Vd pz : 5 Rzędna: m n.p.m. Data iercenia: Czartorzęd Jura Czartorzęd Piasek gliniasty, brązoożółty Glina pylasta, ciemna brązoa Glina piaszczysta + rumosz apieni Pg Gπ Gp+KR e Vd tpl pz Rysunek ykonano programem "GeoStar"

9 BBPGiOŚ "GEOBOS" Sp. z o.o. ul. PCK 10/3, Częstochoa Miejscoość: Częstochoa Gmina: Poiat: Wojeództo: śląskie KARTA OTWORU GEOTECHNCZNEGO Obiekt: kanał sanitarny nestor: "Miastoprojekt " Cza Wiercenie: "GEOBOS" Sp. z o.o. Dozór geol.: 6 Zał.Nr: 3.2 Wiertnica: ręczna X: Y: System iercenia: ręczny Rzędna: m n.p.m. Skala 1 : 100 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Warsta geotechniczna Wilgotność Stan gruntu Glina piaszczysta + rumosz apieni Gp+KR Vd pz : 7 Rzędna: m n.p.m. Data iercenia: Glina piaszczysta, brązoa Rumosz apieni, jasny brązoyz gliną Gp KR+G f Vd m pl : 8 Rzędna: m n.p.m. Data iercenia: Czartorzęd Czartorzęd Piasek drobny, żółty Glina piaszczysta, brązoa Rumosz apienia z gliną, jasny brązoy Pd Gp KR+G a2 e Vd szg tpl : 9 Rzędna: m n.p.m. Data iercenia: Rumosz apieni, jasny brązoy KR Vd : 10 Rzędna: m n.p.m. Data iercenia: Glina piaszczysta, brązoa z okruchami apieni Rumosz apienia Gp+ KR e Vd tpl Rysunek ykonano programem "GeoStar"

10 BBPGiOŚ "GEOBOS" Sp. z o.o. ul. PCK 10/3, Częstochoa Miejscoość: Częstochoa Gmina: Poiat: Wojeództo: śląskie KARTA OTWORU GEOTECHNCZNEGO Obiekt: kanał sanitarny nestor: "Miastoprojekt " Cza Wiercenie: "GEOBOS" Sp. z o.o. Dozór geol.: 11 Zał.Nr: 3.3 Wiertnica: ręczna X: Y: System iercenia: ręczny Rzędna: m n.p.m. Skala 1 : 100 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Warsta geotechniczna Wilgotność Stan gruntu Rumosz apieni KR Vd : 12 Rzędna: m n.p.m. Data iercenia: Czartorzęd Czartorzęd Glina piaszczysta, brązoa Gp e tpl Rumosz apieni, jasny brązoy KR Vd : 13 Rzędna: m n.p.m. Data iercenia: Rumosz apieni, jasny brązoy KR Vd Rysunek ykonano programem "GeoStar"
