INSTRUKCJA OBS UGI ATR ABC MIKROPROCESOROWY REGULATOR UNIWERSALNY

Transkrypt

1 ṚEGULATOR MO E BYÆ OD CZONY OD ZASILANIA PRZED W O ENIEM KARTY PAMIÊCI! Je eli regulator jest od³¹czony karta korzysta z zasilania bateryjnego które wystarczy na 1000 u yæ Aby za³adowaæ dane z karty pamiêci go regulatora nale y sprawdziæ w³aœciwy sposób umieszczenia tej karty - kierunek zgodnie z oznaczeniem na rysunku,nastepnie nacisn¹æ przycisk programuj¹cy znajduj¹cy siê na karcie Dioda sygnalizacyjna stanu programowania zapali siê na czerwono po poprawnie wykonanym programowaniu zmieni swój kolor na zielony Proces ³adowania danych z karty mo e byæ wielokrotnie powtarzany Przycisk programuj¹cy Dioda sygnalizacyjna APAR - BIURO HANDLOWE Warszawa, ul K³obucka 8 pawilon 119 Tel(0-22) , , Fax (0-22) info@aparpl Internet: wwwaparpl R Rok za³o enia LISTA B ÊDÓW E-01B³¹d zapisu w EEProm E-02Temperatura zimnych koñców termopar poza zakresem lub rozwarcie termopary E-04B³¹d przy wprowadzaniu danych - nale y poprawiæ parametry konfiguracji E-05Otwarty obwód wejœciowy, zwarty termorezystor, temperatura poza zakresem, b³êdnie po³¹czone wejœcie lub do³¹czony inny czujnik od zadeklarowanego w konfiguracji -sprawdziæ po³¹czenia i poprawnoœæ zaprogramowanej konfiguracji INSTRUKCJA OBS UGI ATR ABC WERSJA WA NE UWAGI EKSPLOATACYJNE - stosowanie uk³adów gasz¹cych Je eli do styków przekaÿnika do³¹czone jest obci¹ enie o charakterze indukcyjnym (np cewka stycznika, transformator), to w chwili ich rozwierania bardzo czêsto pojawiaj¹ siê przejœciowe piki napiêciowe, wywo³ane roz³adowaniem siê energii zgromadzonej w indukcyjnoœci Mog¹ one wywo³aæ drastyczne efekty, szczególnie w aparaturze kontrolno-pomiarowej Do szczególnie negatywnych skutków tych pików nale ¹: zmniejszenie ywotnoœci styczników i przekaÿników, destrukcja pó³przewodników (diody, tyrystory, triaki), uszkodzenie lub zak³ócenie steruj¹cych i pomiarowych systemów, emisja pola elektromagnetycznego zak³ócaj¹cego okoliczne urz¹dzenia W celu unikniêcia takich skutków przepiêcia musz¹ byæ zmniejszone do bezpiecznego poziomu Najprostsz¹ metod¹ jest do³¹czenie odpowiedniego modu³u gasz¹cego bezpoœrednio do zacisków obci¹ enia indukcyjnego Generalnie do ka dego typu obci¹ enia indukcyjnego nale y dobraæ odpowiednie typy uk³adów gasz¹cych Nowoczesne styczniki posiadaj¹ na ogó³ odpowiednie fabryczne uk³ady gasz¹ce W przypadku ich braku proponujemy kontakt z Biurami Handlowymi firmy General Electric Power Controls: Wroc³aw tel (71) , fax (71) , Bielsko-Bia³a tel (33) ,-03,-08, fax (33) , Warszawa tel (22) , fax (22) , Gdañsk (58) , fax (58) Czasowo mo na zbocznikowaæ obci¹ enie uk³adem RC, np 47 /1W + 22nF/630V MIKROOROWY REGULATOR UNIWERSALNY Uk³ad gasz¹cy ³¹czyæ zawsze bezpoœrednio do zacisków obci¹ enia indukcyjnego U ycie obwodu gasz¹cego ogranicza wypalanie siê styków przekaÿnika w regulatorze oraz zmniejsza prawdopodobieñstwo ich sklejania Jego brak szybko niszczy styki przekaÿnikaw wyniku pojawiania siê na nich ³uku elektrycznego przy ich rozwieraniu Zasilanie

2 SLS190/125 KP OGÓLNA CHARAKTERYSTYKA REGULATORA ATR243 uniwersalne wejœcie termometryczne i analogowe + wejœcie cyfrowe 2 progi o charakterystykach: - próg steruj¹cy ON-OFF, P, PD, PI, PID lub AUTOTUNING PID - próg alarmowy ON-OFF 2 wyjœcia Q1 i Q2 konfigurowane w 7 wariantach: obudowa 48 x 48 x 133,5mm programowanie z klawiatury 3-przyciskowej IP65 podwójny odczyt cyfrowy wskazania odczytu cyfrowego w czasie pomiarów: wskazania odczytu cyfrowego w czasie programowania: - górny - wartoœæ mierzona - górny - wartoœæ parametru programowanego - dolny - wartoœæ 1progu steruj¹cego lub alarmu - dolny - nazwa parametru programowanego funkcja 3-krokowego kontrolera procesu - programowany gradient i czas trwania przetrzymania produkcja PIXSYS 2 DANE TECHNICZNE (firmowe ustawienie wejœcia - termopara K) Wejœcia temp: Pt C Pt C Pt C Ni C J C K C S C R C PTC(1K) C NTC(10K) C Wejœcia analog: 0 10V, 0/4 20mA, 0 40mV Odczyt cyfrowy LED (górny) 4 cyfry, 10 mm, (dolny) 4 cyfry, 7 mm, Pozycja kropki dziesiêtnej 0 ca³kowite 0,0 dziesiêtne 0,00 setne (tylko wejœcia analogowe) 0,000 tysiêczne (tylko wejœcia analogowe) Dok³adnoœæ (25 C) 0,2 % ±1 cyfra Wyjœcia: Q1przekaŸnikowe 5A/250V~ (dla obcrezystanc) Q2przekaŸnikowe 5A/250V~ (dla obcrezystanc) lub SSR 12V/30mA lub analogowe 0/4 20mA, 0 10V Zakres temperatur pracy 0 45 C Zakres wilgotnoœci wzglêdnej 0 90 % Zasilanie 24230V AC/DC, 3VA Klasy ochronnoœciczo³owa IP65, obudowa IP30, z³¹cza IP20 Waga ok 270 g PARAMETRY KONFIGURACJI (programowane, chronione has³em): Rodzaj wejœcia Pt100, Ni100, J, K, S, R, PTC, NTC, 0 10V, 0/4 20mA, 0 40mV Korekcja offsetu (zera) jedn Korekcja wzmocnienia -10,0% 10,0 % zakresu Wyœwietlanie temperatury C lub F Rodzaj tuningumanualny lub autotuning Zakres proporcjonalnoœci jedn (0 ustawia próg ster w ON-OFF) Czas ca³kowania 0,0 999,9 sek (0 wy³¹cza ca³kowanie) Czas ró niczkowania 0,0 999,9 sek (0 wy³¹cza ró niczkowanie) Czas impulsowania sek Histereza (strefa martwa PID) jedn Gradient C/60min Czas przetrzymania h (tylko kontroler procesu) Stan styków w czasie pracy normalnie rozwarty (GRZANIE) lub normalnie zwarty (CH ODZENIE) Tryby pracy progu praca niezale na lub alarmy wobec progu steruj¹cego Aktywnoœæ diod sygnalizacji ze zwartym lub rozwartym stykiem Dodatkowo jeœli parametr ustawiono na lub regulator mo e skalibrowaæ wartoœæ wirtualnego zera z zerowego po³o eniem czujnika zachowuj¹c wczeœniej ustalone wartoœci minimum i maksimum (parametry i ) Przy ustawieniu parametru na wartoœæ wirtualnego zera musi byæ kalibrowana ka dorazowo po starcie regulatora Ustawiaj¹c parametr na wartoœæ wirtualnego zera bêdzie zachowana w pamiêci ATR243 po pierwszej kalibracji z u yciem opcji = Aby uaktywniæ funkcjê LATCH-ON nale y wybraæ jej stosown¹ wersjê poprzez parametr 8, i opuœciæ tryb programowania parametrów konfiguracji naciskaj¹c jednoczeœnie klawisze i Wyœwietlacz bêdzie pokazywa³ na przemian wartoœæ mierzon¹ i napis Nale y ustawiæ 'czujnik' w po³o enie minimum odpowiadaj¹ce parametrowi i nacisn¹æ klaiwsz wyœwietlacz poka e napis Nastêpnie nale y ustawiæ 'czujnik' w po³o enie maksimum odpowiadaj¹ce parametrowi i nacisn¹æ klawisz wyœwietlacz poka e napis Jeœli parametr ustawiony by³ na to regulator zakoñczy³ proces kalibracji na danym obiekcie - nale y nacisn¹æ klawisz SET by przejœæ do trybu pomiarowego Jeœli natomiast parametr ustawiono na lub to nale y dodatkowo ustawiæ 'czujnik' w po³o enie zero (o ile takie oczywiœcie istnieje) i nacisn¹æ klawisz SET ustalaj¹c wartoœæ 'wirtualnego zera' - wyœwietlacz poka e napis Proces kalibracji zosta³ zakoñczony Nale y nacisn¹æ klawisz SET by przejœæ do trybu pomiarowego Jeœli parametr ustawiony by³ na to kalibracjê wartoœci 'wirtualnego zera' nale y przeprowadzaæ po ka dym uruchomieniu regulatora 19 KARTA PAMIÊCI Wartoœci parametrów konfiguracji i nastawy progów mog¹ byæ ³atwo i szybko kopiowane z u yciem karty pamiêci W tym celu nale y umieœciæ kartê pamiêci jak to pokazano na poni ej REGULATOR MO E BYÆ POD CZONY OD ZASILANIA PRZED W O ENIEM KARTY PAMIÊCI! Prosimy równie sprawdziæ w³aœciwy sposób umieszczenia tej karty - kierunek zgodnie z oznaczeniem na rysunku Po za³¹czeniu zasilania górny wyœwietlacz poka e napis a dolny napis, jeœli tylko wartoœci zapisane na karcie s¹ poprawne Brak napisu oznacza, e karta nie zawiera adnych danych, ale mo liwy jest zapis danych na kartê Nastêpnie klawiszami strza³ek lub wybieramy napis na dolnym wyœwietlaczu na zatwierdzamy klawiszem SET wtedy dane z karty pamiêci zostan¹ za³adowane do regulatora i nast¹pi jego restart Aby za³adowaæ dane z regulatora na kartê pamiêci postêpuj jak opisano powy ej ale zatwierdÿ klawiszem SET napis Nastêpnie wejdÿ do trybu programowania parametrów konfiguracji (zobacz punkt 6) i zmodyfikuj choæ jeden parametr Po opuszczeniu trybu konfiguracji wartoœci wszystkich parametrów konfiguracji i nastawy progów zostan¹ zapisane na kartê pamiêci MIN MAX ZERO

3 Ustawienie parametru 40 umo liwia zaprogramowanie urz¹dzenia jako prostego, 2-krokowego kontrolera procesu dzia³aj¹cego wgpodanego diagramu dedykowanego tylko do startu i zatrzymania poprzez wejœcie cyfrowe Proces osi¹ga wartoœæ progu steruj¹cego SET1 - patrz punkt 6, wartoœæ SET1 pokazuje dolny wyœwietlacz) z gradientem okreœlonym przez parametr 43 a nastêpnie wartoœæ progu jest utrzymywana przez czas okreœlony w parametrze 44 Po jego up³ywie wyjœcie nie jest aktywne a wyœwietlacz pokazuje Po kolejnym impulsie z wejœcia cyfrowego (parametr 42 )opisana procedura powtórzy siê SET1 TEMPERATURA czas przetrzymania (progr) gradient (progr) wystudzenie naturalne CZAS 3 OBUDOWA I SPOSÓB MONTA U Materia³ samogasn¹cy ABS UL94-V0 Wymiary 48 x 48 x 104 mm FUNKCJE WEJŒCIA CYFROWEGO Funkcja HOLD aktywowana przez ustawienie parametru 42 na wartoœæ lub umo liwia wstrzymanie odczytu temperatury z do³¹czonego czujnika gdy wejœcie cyfrowe jest aktywne Przez aktywnoœæ wejœcia cyfrowego rozumie siê zwarcie ze sob¹ zacisków 2 i 3 regulatora Tak d³ugo jak odczyt z czujnika jest wstrzymywany wyœwietlacz górny pulsuje, pokazuj¹c temperaturê z chwili aktywacji funkcji 'HOLD' Nale y pamiêtaæ, e wstrzymany jest tylko odczyt a nie proces tuningu czy regulacji 48 W³¹czenie / wy³¹czenie funkcji AUTOTUNINGU przez ustawienie parametru 42 na wartoœæ oraz parametru 38 na W³¹czenie regulacji gdy parametr na wartoœæ lub W³¹czenie / wy³¹czenie funkcji RÊCZNEJ ZMIANY WYPE NIENIA IMPULSU STERUJ CEGO opisanej w Punkcie 15 nast¹pi gdy parametr 42 na wartoœæ lub oraz parametr 41 bêdzie ustawiony na lub 45 Okno tablicy W³¹czenie / wy³¹czenie funkcji KONTROLERA U opisanej w Punkcie 16 nast¹pi gdy parametr 42 na wartoœæ oraz parametr 40 bêdzie ustawiony na SKOKOWA ZMIANA WARTOŒCI PROGU STERUJ CEGO nast¹pi gdy parametr 42 na wartoœæ lub oraz parametr 40 bêdzie ustawiony na - 2 wartoœci progu odniesione do wyjœcia Q1 parametr 40 bêdzie ustawiony na - 3 wartoœci progu odniesione do wyjœcia Q1 parametr 40 bêdzie ustawiony na - 4 wartoœci progu odniesione do wyjœcia Q1 Zwarcie wejœcia cyfrowego powoduje zmianê progu steruj¹cego na wartoœci lub Wartoœci te ustawiamy w nastêpuj¹cy sposób: klawisze lub zwiêkszanie/zmniejszanie wartoœci klawisz SET prze³¹czanie wartoœci nastaw lub UWAGA! Funkcje te NIE JEST DOSTÊPNE jeœli regulator wspó³pracuje z czujnikami Pt100 lub Ni Funkcja LATCH-ON automatyczna kalibracja wskazañ dla wejœæ liniowych Funkcja ta mo e byæ u yta gdy ATR243 wspó³pracuje z potencjometrami liniowymi 0 6k i 0 150k lub sygna³ami analogowymi 0 10V, 0 20mA, 4 20mA Aktywacji tej funkcji dokonuje siê poprzez parametr 8 a dzia³a ona w 3 wariantach: Ustawiaj¹c parametr na mo liwe jest skalibrowanie bezpoœrednio na obiekcie wartoœci parametru 6, z po³o eniem minimalnym czujnika oraz wartoœci parametru 7, z po³o eniem maksymalnym czujnika Mianem czujnik okreœla siê urz¹dzenie bêd¹ce Ÿród³em linowego sygna³u dostarczanego na wejœcie regulatora OPIS LISTWY ZACISKOWEJ Sugerowana gruboœæ 2 8 mm MAX 19 mm Wejœcie termometryczne: do zacisków: - Pt100, Pt1000, Ni100 3-przewodowe Pt100, Pt1000, Ni100, 2-przewodowe3-2, zwora do PTC, NTC, 2-przewodowe3-2 - termopary J, K, S, R 2-1 Wejœcie analogowe: do zacisków: V, 0/4 20mA V, 0/4 20mA przetw 3-przew1-2-3 (zac3 zasilprzetw +12V) mA przetw z zasil w pêtli pr¹d1-3 (zac3 zasilprzetw +12V ma potencja³ wy szy ni zacisk 1) UWAGA! WYBORU RODZAJU WEJŒCIA - ANALOGOWE / TERMOMETRYCZNE DOKONUJE SIÊ ZWOR JP 3 ( - ROZDZIA 8) Zasilanie V AC/DC 9-10 Wyjœcia - OUT OUT2 4-5 UWAGA! WYBORU TRYBU PRACY WYJŒCIA OUT2 - PRZEKA NIK/SSR + 0/4 20mA, 0 10V DOKONUJE SIÊ ZWORAMI JP 5, JP7 ORAZ JP9 ( - ROZDZIA 8) - 3 -

4 5 FUNKCJE PRZYCISKÓW I WYŒWIETLACZY 13 RÊCZNE ZA CZANIE TUNINGU Rêczne za³¹czanie tuningu (mo liwe gdy parametr 38 ustawiony na ) mo e zajœæ tylko wtedy (aby unikn¹æ przesterowania) gdy proces jest co najmniej 35% poni ej zadanej wartoœci progu steruj¹cego W celu rêcznego uruchomienia tuningu naciskaæ SET a wyœwietlacz górny poka e a dolny Wówczas nacisn¹æ klawisz - wyœwietlacz dolny poka e a po kilku sekundach zapali siê dioda z napisem TUN Odczekaæ a dioda TUN zgasnie Aby opuœciæ tê funkcjê naciskaæ SET a wyœwietlacz górny poka e Wówczas nacisn¹æ - wyœwietlacz dolny poka e 14 FUNKCJA MIÊKKIEGO STARTU Wprowadzaj¹c w 43 parametrze () wartoœæ z przedzia³u okreœla siê gradient (szybkoœæ narastania temperatury w czasie) wyra ony w C/60min aktywujemy funkcjê miêkkiego startu (SOFT START) Po kolejnym uruchomieniu regulatora bêdzieon d¹ y³ do zadanej wartoœci z deklarowanym gradientem Jeœli funkcja autotunigu jest aktywna to funkcja miêkkiego startu jest automatycznie dezaktywowana Równie rêczne uruchomienie tuningu gdy regulator wykonuje funkcjê miêkkiego startu, powoduje jej przerwanie (tzn przerwanie funkcji miêkkiego startu) C1 C2 A1 Wskazania wyœwietlacza w czasie pomiarów: wartoœæ mierzona (parametr 46 ) Wskazania wyœwietlacza w czasie programowania: wartoœæ parametru programowanego Wskazania wyœwietlacza w czasie pomiarów: wartoœæ 1 progu lub alarmu ( parametr 46 ) Wskazania wyœwietlacza w czasie programowania: nazwa parametru programowanego 6 ZMIANA WARTOŒCI PROGÓW Sygnalizacja optyczna stanu wyjœæ steruj¹cych 4 A2 Sygnalizacja optyczna stanu wyjœæ alarmowych A3 MAN TUN REM SET Sygnalizacja optyczna za³¹czenia funkcji MANUAL Sygnalizacja optyczna za³¹czenia AUTOTUNINGU Sygnalizacja optyczna komunikacji poprzez serial port RS Wejœcie w tryb zmiany wartoœci zadanej alarmu, wejœcie w tryb zmiany parametrów konfiguracji (w tekœcie oznaczono jako SET) Zwiêkszanie wartoœci parametru / progu (w tekœcie oznaczono jako ) Zmniejszanie wartoœci parametru / progu (w tekœcie oznaczono jako ) W trybie pomiarowym regulatora na górnym (wiêkszym) odczycie cyfrowym wyœwietlana jest wartoœæ mierzonej temperatury, na dolnym (mniejszym) pokazywana jest wartoœæ progu sterujacego Wartoœæ progu mo na wyœwietliæ i zmieniæ, je eli parametr konfiguracji nr 23 - ma inn¹ wartoœæ ni oraz parametr nr 30 ma wartoœæ (dostêp bezpoœredni) - w przypadku braku dostêpu (parametr = lub ) nale y go najpierw uaktywniæ w parametrach konfiguracji Ni ej podano sposób zmiany progów przy aktywnym dostêpie do progu : naciskaj¹c klawisze lub zwiêkszanie/zmniejszanie wartoœci progu steruj¹cego naciskaj¹c klawisz SET jednokrotnie na dolnym wyœwietlaczu bêdzie wartoœæ progu naciskaj¹c klawisze lub zwiêkszanie/zmniejszanie wartoœci progu FUNKCJA RÊCZNEGO STEROWANIA WYPE NIENIEM IMPULSU STERUJ CEGO Wspó³czynnik wype³nienia impulsu steruj¹cego jest okreœlany automatycznie zgodnie z przyjêtym algorytmem sterowania Mo na równie okreœlaæ rêcznie (np aby ograniczyæ moc oddawan¹ przez uk³ad grzejny) W tym celu nale y przejœæ do parametru 22 i ustaw odpowiedni dla twojego procesu wspó³czynnik wype³nienia impulsu steruj¹cego w [%] lub przy pomocy parametru 41 który mo na ustawiæ na wspó³czynnik wype³nienia impulsu steruj¹cego mo liwa bêdzie w nastêpuj¹cy sposób: nale y nacisn¹æ SET a górny wyœwietlacz poka e (w miejscu kresek podany jest wspó³czynnik wype³nienia impulsu steruj¹cego w [%]) a dolny Wówczas nacisn¹æ a wyœwietlacz dolny poka e Po kilku sekundach zapali siê dioda MAN awyœwietlacz dolny pokazywa³ bêdzie proponowan¹ wartoœæ wspó³czynnika wype³nienia impulsu steruj¹cego w [%] Wartoœæ t¹ mo na zmieniæ wciskaj¹c lub Aby przywróciæ automatyczny dobór wype³nienia impulsu steruj¹cego ponownie naciskaæ SET a górny wyœwietlacz poka e i wciskaj¹c uzyskaæ na dolnym wyœwietlaczu napis Lub parametru 41 mo na ustawiæ na wtedy zmian mo na dokonywaæ w taki sam sposób jak przy ustawieniu na z dwoma zasadniczymi ró nicami: 1podczas chwilowego zaniku napiêcia wartoœæ wype³nienia impulsu steruj¹cego,po jego ponownym za³¹czeniu pozostanie taka sama jak by³a ustawiona 2w momencie przerwania pomiarów przez czujnik kontroler przechodzi do sterowania manualnego wype³nienia impulsu steruj¹cego o wartoœci wygenerowanej przez PID tu przed przerwaniem pomiarów Funkcji rêcznego sterowania wype³nienia impulsu steruj¹cego nie mo na w³¹czyæ gdy trwa dobór parametrów PID w trakcie autotuningu 16 FUNKCJA KONTROLERA U Ustawienie parametru 40 na wartoœæ umo liwia zaprogramowanie urz¹dzenia jako prostego, 3-krokowego kontrolera procesu dzia³aj¹cego wgpodanego diagramu Proces osi¹ga wartoœæ progu steruj¹cego (SET1 - patrz punkt 6, wartoœæ SET1 pokazuje dolny wyœwietlacz) z gradientem okreœlonym przez parametr 43 a nastêpnie wartoœæ progu (SET2 - patrz punkt 6, wartoœæ SET2 pokazuje dolny wyœwietlacz) z pe³n¹ moc¹ oddawan¹ na obiekt (wyjœcie steruj¹ce stale aktywne) Po osi¹gniêciu wartoœæ progu (SET2) jest utrzymywana przez czas okreœlony w parametrze 44 Po jego up³ywie wyjœcie nie jest aktywne a wyœwietlacz pokazuje StoP Po kolejnym za³¹czeniu zasilania lub impulsie z wejœcia cyfrowego (parametr 42 )opisana procedura powtórzy siê SET2 SET1 TEMPERATURA wyjœcie steruj¹ce stale aktywne czas przetrzymania (progr) gradient (progr) wystudzenie naturalne CZAS

5 12 AUTOMATYCZNE ZA CZANIE TUNINGU Tuning, czyli automatyczny dobór przez regulator nastaw parametrów PID dla optymalnego sterowania procesem mo e byæ wystartowany rêcznie lub automatycznie Ten drugi przypadek ma miejcse gdy parametr 384 ustawiony jest na Wtedy tuning startuje automatycznie, gdy zostaje w³¹czone zasilanie regulatora lub w przypadku zmiany wartoœci progu steruj¹cego o 35% lub wiêcej Podczas tego procesu nie ma mo liwoœci modyfikowania wartoœci progu steruj¹cego, ale mo na zmieniaæ wartoœæ progu Istnieje mo liwoœæ opuszczenia tej funkcji zachowuj¹c wartoœci nastawy PID Naciskaæ klawisz SET a wyœwietlacz górny poka e a dolny Wtedy nacisn¹æ - wyœwietlacz dolny poka e, funkcja autotuningu zostaje przerwana Nale y jednak pamiêtaæ, e tuning, mimo rêcznego wy³¹czenia, w³¹czy siê ponownie po zmianie wartoœci progu steruj¹cego o 35% lub wiêcej Po starcie tuningu górny wyœwietlacz pokazuje wartoœæ mierzon¹ a dolny wartoœæ zadan¹, a po kilku sekundach zapali siê dioda z napisem TUN 'próg tymczasowy' (tzw Tuning set) regulator wyznacza jako ró nicê pomiêdzy wartoœci¹ progu zadan¹ przez u ytkownika (Setpoint=SET1) a wartoœci¹ parametru 39 Gdy proces osi¹gnie wartoœæ 'progu tymczasowego' wyjœcie steruj¹ce dezaktywuje siê a regulator wyznacza wartoœæ przeregulowania (Peek) i czasu oscylacji (T) jak pokazuje poni szy rysunek Setpoint Tuning set Tamb Process 1 Output Peak 2 T (oscillation time) Gdy temperatura zaczyna spadaæ wartoœci parametrów PID wyznaczane s¹ wed³ug formu³y: - zakres proporcjonalnoœci ( C) = Peek * 13 - czas ca³kowania (min) = T - czas ró niczkowania (min) = T / 4 Parametry te mog¹ zostaæ zapamiêtane, bez koniecznoœci ich wyznaczania przy kolejnych za³¹czeniach regulatora Nale y wejœæ po zakoñczeniu przeliczeñ (tzn gdy napis znika z dolnego wyœwietlacza) do parametrów konfiguracji i zmieniæ wartoœæ parametru 24 na czyli wy³¹czyæ automatyczny start tuningu KOREKTA PARAMETRÓW PID Funkcja tuningu dobiera parametry regulacji PID wystarczaj¹ce dla wiêkszoœci procesów, czasami jednak mo e zaistnieæ potrzeba ich skorygowania, zw³aszcza przy stwierdzeniu objawów z³ego doboru nastaw Ze wzglêdu na siln¹ wspó³zale noœæ tych parametrów nale y dokonywaæ zmiany tylko jednego parametru i obserwowaæ wp³yw zmiany na proces 3 - oscylacje wokó³ progu - zwiêkszyæ zakres proporcjonalnoœci, zwiêkszyæ czas ca³kowania, zmniejszyæ czas ró niczkowania, - wolna odpowiedÿ - zmniejszyæ zakres proporcj, czasy ró niczkowania i ca³kowania, - przeregulowanie - zwiêkszyæ zakres proporcj, czasy ró niczkowania i ca³kowania, - niestabilnoœæ - zwiêkszyæ czas ca³kowania Time Time 6 PROGRAMOWANIE PARAMETRÓW KONFIGURACJI przy pierwszym po instalacji w³¹czeniu regulatora mo e pojawiæ siê na wyœwietlaczu sygna³ b³êdu (E-0x) zwi¹zany z brakiem czujnika lub do³¹czonym innym ni ustawiony fabrycznie w parametrach konfiguracji - nale y wykonaæ programowanie konfiguracji nacisn¹æ na kilka sekund klawisz SET - na górnym wyœwietlaczu pojawi siê odczyt przy czym 1-sza cyfra pulsuje, dolny wyœwietlacz pokazuje Klawiszami lub wprowadza siê has³o (cyfry 1234), do przesuwania na kolejne pozycje s³u y klawisz SET po prawid³owym wprowadzeniu has³a kolejne naciœniêcie klawisza SET powoduje wejœcie do trybu programowania konfiguracji - na górnym (wiêkszym) wyœwietlaczu pokazywana jest mnemonicznie nazwa parametru; - na dolnym (mniejszym) wyœwietlaczu pokazywana jest mnemonicznie wartoœæ tego parametru; - klawisz powoduje przejœcie do nastêpnego parametru, a cofniêcie do poprzedniego; - klawisz SET i jednoczeœnie (lub )powoduj¹ zmianê wartoœci aktualnego parametru; - wyjœcie z konfigurowania poprzez jednoczesne naciœniêcie klawiszy i lub odczekanie ok 30 sek Zmiana parametru - klawisz lub Nr Nazwa par Opis parametru Zmiana wartoœci parametru - jednoczeœnie klawisze (SET i ) lub (SET i ) Wartoœæ parametru 1 definiuje wariant OUT1 ster/przek OUT1 alarm/przek rozmieszczenia wyjœæ OUT2 alarm/przek OUT 2 ster/4-20ma steruj¹cego i alarmu OUT2 ster/przek OUT1 alarm/przek UWAGA! SPRAWDZIÆ OUT1 alarm/przek OUT2 ster/0-20ma POZYCJÊ ZWÓR JP 5 OUT1 alarm/przek OUT1 alarm/przek i JP 7 raz JP 9 OUT2 ster/ssr OUT2 ster/0-10v (rozdzia³ 8) OUT1 przekotwzawór OUT2 przekzamzawór definiuje rodzaj wejœcia UWAGA! SPRAWDZIÆ POZYCJÊ ZWORY JP 3(rozdzia³ 8) wyœwietlanie wartoœci po przecinku dolne ograniczenie progu górne ograniczenie progu termopara K termopara S termopara R termopara J Pt100 ( ) Pt100( ) Ni100 NTC10k PTC1k ca³kowite dziesiêtne jednostek jednostek Pt500 Pt V 0 20mA 4 20mA 0 40mV Potencjometr 0 6Kohm Potencjometr 0 150Kohm tysiêczne (tylko wejanalog) setne (tylko wejanalog)

6 Nr Nazwa par Opis parametru Wartoœæ parametru wskazanie dla 0mA, 4mA, 0V lub 0k jednostek wskazanie dla 20mA, 10V, 6k lub 150k jednostek funkcja Latch On funkcja Latch On automatyczne wy³¹czona ustawianie wskazañ dla potencjometrów liniowych W ROZDZIALE 11 przesuniêcie zera zazwyczaj s³u y do kompensacji temperatury otoczenia kalibracja wzmocnienias³u y do kalibracji regulatora z konkretnym czujnikiem typ regulacji progu steruj¹cego typ resetu progu steruj¹cego (automatyczny dla PID) stan wyjœcia steruj¹cego w przypadku awarii dioda C1 w³¹czona, gdy przekaÿnik jest: histereza ON/OFF lub strefa martwa PID opóÿnienie dzia³ania progu zabezpieczenie zmiany wartoœci progu steruj¹cego zakres proporcjonalnoœci PID funkcja Latch On w trybie standard jednostek dla wejœæ analogowych i potencjometrycznych funkcja Latch On z zapamiêtaniem 'wirtulnego zera' funkcja Latch On z 'wirtulnym zerem' ustalanym na starcie jednostek dla wejœæ temperaturowych wartoœæ ta jest dodawana do wartoœci aktualnie mierzonej a suma wyœwietlana na wyœwietlaczu -10,0%+10,0 % wielkoœæ mierzona bêdzie korygowana o taki % swojej wartoœci a wynik wyœwietlany na wyœwietlaczu grzanie,aktywnoœæ poni ej progu automatyczny manualny zwarty zwarty ch³odzenie, aktywnoœæ powy ej progu manualny z pamiêci¹ rozwarty rozwarty cyfry dla wejœæ analogowych i potencjometrycznych, 1 cyfra = 0,1 stopnia Celcjusza dla wejœæ temperaturowych [s] wartoœci ujemne: opóÿnienie dezaktywacji progu wartoœci dodatnie: opóÿnienie aktywacji progu w przypadku zastosowania servo mechanizmu jest to opóÿnienie miêdzy otwarciem a zamkniêciem przekaÿników steruj¹cych dostêpny niedostêpny stopnie Celcjusza dla wejœæ temperaturowych, cyfry dla wejœæ analogowych i potencjometrycznych je eli ustawimy 0 oraz ustawimy 0 - regulacja on/off Alarm pasmowy = Alarm jest zale ny od wartoœci progu steruj¹cego, sygnalizuje po³o enie mierzonej temperatury wewn¹trz lub na zewn¹trz pasma o szerokoœci okreœlonej przez wartoœæ AL1 (rozdzia³ 6) - pasmo ma szerokoœæ 2xAL1 Przypadek z histerez¹ < 0 Przypadek z histerez¹ > 0 <0 AL1 AL1 >0 <0 AL1 Alarm odchylenia górnego = = lub odchylenia dolnego nad progiem steruj¹cym Alarm jest zale ny od progu steruj¹cego i sygnalizuje po³o enie mierzonej temperatury nad lub pod górnym (dolnym) odchyleniem od progu steruj¹cegoo wartoœæ równ¹ AL1 Alarm odchylenia górnego alarm ustawiony powy ej progu steruj¹cego AL1 >0 Alarm odchylenia dolnego alarm ustawiony poni ej progu steruj¹cego Alarm odchylenia górnego alarm ustawiony poni ej progu steruj¹cego AL1 >0 Alarm odchylenia dolnego alarm ustawiony powy ej progu steruj¹cego >0 W przypadku zmiany wartoœci histerezy alarmu parametr 28 na <0 wówczas wszystkie linie przerywane (oznaczaj¹ce histerezê alarmu) na rysunkach zmieniaj¹ swoje po³o enie na przeciwne OpóŸnione dzia³anie alarmu Ustawiaj¹c parametr 28 ( ) na wartoœæ ró n¹ od zera mo na opóÿniæ zadzia³anie lub zakoñczenie alarmu : > 0 opóÿnienie aktywacji alarmu < 0 opóÿnienie dezaktywacji alarmu Off Off On On AL1 OpóŸnienie wartoœæ dodatnia OpóŸnienie wartoœæ ujemna

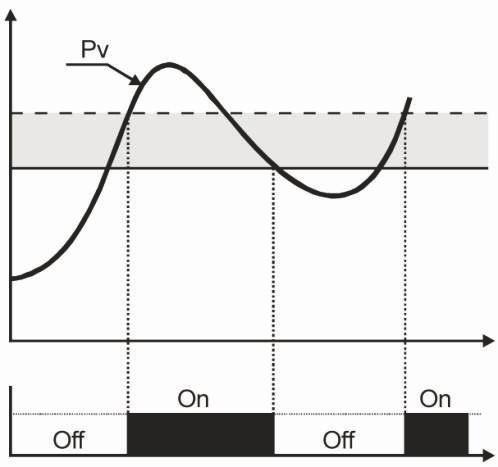

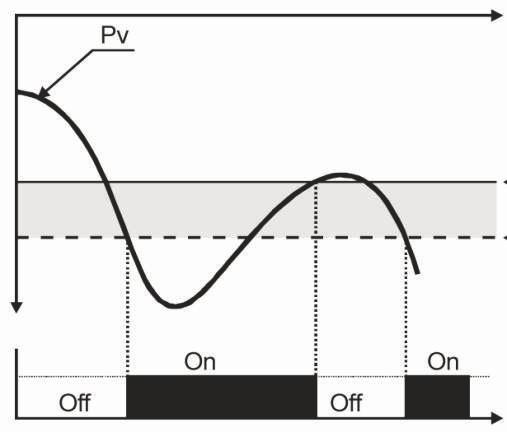

7 11 KONFIGURACJA PRACY PROGU ALARMOWEGO Pracê progu okreœla parametr 23 () Alarm niezale ny = Alarm nie jest zale ny od progu steruj¹cego i mo e byæ u yty jako niezale ny próg ON-OFF o wartoœci AL 1 (rozdzia³ 6) Próg ustawiony na GRZANIE lub CH ODZENIE parametr 11 Rodzaj pracy przekaÿnika alarmu wybieramy parametrem 24 a histerezê ustawiamy parametrem 28 Przypadek grzanie z histerez¹ > 0 przekaÿnik no aktywny na starcie Proces AL1 >0 Przypadek ch³odzenie z histerez¹ > 0 przekaÿnik no aktywny na starcie Proces >0 AL1 Przypadek grzanie z histerez¹ < 0 przekaÿnik no aktywny na starcie Proces AL1 <0 Przypadek ch³odzenie z histerez¹ < 0 przekaÿnik no aktywny na starcie Proces <0 AL1 Ustawienie parametru 24 na (nc aktywny na starcie) spowoduje odwrócenie pracy wyjœcia Alarm odniesiony do progu steruj¹cego = Alarm jest odniesiony bezpoœrednio do wartoœci progu steruj¹cego Wartoœæ alarmu okreœla parametr AL1 Wyjœcie alarmowe aktywuje/dezaktywuje siê gdy wartoœæ progu steruj¹cego zostanie zwiêkszona powy ej wartoœæ A L1Na rysunku obok przyk³ad aktywnoœci powy ej progu >0 AL1 Nr Nazwa par Opis parametru Wartoœæ parametru czas ca³kowania PID czas ró niczkowania PID okres impulsowania PID wype³nienie impulsu steruj¹cego konfiguracja pracy progu Al1 W ROZDZIALE 11 stan i typ pracy wyjœcia W ROZDZIALE 11 typ resetu progu stan wyjœcia w przypadku awarii dioda A1 w³¹czona, gdy przekaÿnik jest: histereza alarmu 1 W ROZDZIALE 11 opóÿnienie dzia³ania alarmu 1 W ROZDZIALE 11 zabezpieczenie zmiany wartoœci alarmu rodzaj czynnika ch³odz¹cego mno nik zakresu proporcjonalnoœci W ROZDZIALE wyra ony w sekundach, wartoœæ 0 wy³¹cza ca³kowanie w akcji PID wyra ony w sekundach, zazwyczaj 1/4 wartoœci wartoœæ 0 wy³¹cza ró niczkowanie w akcji PID 1300 sekund % (patrz rozdzia³ 15) automatyczny manualny z pamiêci¹ alarm wy³¹czony alarm niezale ny alarm pasmowy alarm odchylenia górnego no aktywny na starcie (ch³odz) nc aktywny na starcie (grzanie) manualny zwarty zwarty alarm odchylenia dolnego alarm niezale ny odniesiony do SET1 (Start Alarm) Active in Run ch³odzenie (rozdzia³ 9) no aktywny na progu (ch³odz) nc aktywny na progu (grzanie) rozwarty rozwarty cyfry dla wejœæ analogowych i potencjometrycznych, 1 cyfra = 0,1 stopnia Celcjusza dla wejœæ temperaturowych [s] wartoœci ujemne: opóÿnienie dezaktywacji progu wartoœci dodatnie: opóÿnienie aktywacji progu dostêpny niedostêpny powietrze olej ukryty woda

8 Nr Nazwa par Opis parametru Wartoœæ parametru strefa neutralna / zachodzenie pasm % W ROZDZIALE 10 okres impulsowania 1300 sekund wyjœcia ch³odz¹cego W ROZDZIALE 10 filtr przeciwzak³ócenoiwy czêstotliwoœæ próbkowania filtr wyœwietlania konfiguracja sposobu za³¹czania autotuningu W ROZDZIALE 12 i 13 wy³¹czony 2 próbki / wynik 3 próbki / wynik 4 próbki / wynik 5 próbek / wynik 6 próbek / wynik 7 próbek / wynik 8 próbek / wynik 242 Hz 123 Hz 62 Hz 50 Hz 39 Hz 332 Hz 196 Hz wy³¹czony wy³¹czony próbki / wynik 3 próbki / wynik 4 próbki / wynik 5 próbek / wynik autotuning niedostêpny za³¹czanie automatycz autotuningu 9 próbek / wynik 10 próbek / wynik 11 próbek / wynik 12 próbek / wynik 13 próbek / wynik 14 próbek / wynik 15 próbek / wynik 167 Hz 125 Hz 10 Hz 833 Hz 625 Hz 417 Hz 6 próbek / wynik 7 próbek / wynik 8 próbek / wynik 9 próbek / wynik 10 próbek / wynik za³¹czanie rêczne autotuningu PRZYK ADY PODWÓJNEJ REGULACJI GRZANIE-CH ODZENIE PID =0 oraz =0 * (ch³odzenie) < (grzanie) WYJŒCIE STERUJ CE (GRZANIE) WYJŒCIE ALARMOWE (CH ODZENIE) * (ch³odzenie) = (grzanie) WYJŒCIE STERUJ CE (GRZANIE) WYJŒCIE ALARMOWE (CH ODZENIE) * (ch³odzenie) > (grzanie) WYJŒCIE STERUJ CE (GRZANIE) WYJŒCIE ALARMOWE (CH ODZENIE) Parametr 34 ma takie samo znaczenie w ch³odzeniu jak okres impulsowania PID w grzaniu Zmiana parametru 31 (rodzaj czynnika ch³odz¹cego)powoduje automatyczne zmiany parametrów 32 oraz 34 w nastêpuj¹cy sposób: RODZAJ CZYNNIKA CH ODZ DEGO POWIETRZE OLEJ WODA 250 aczkolwiek zmiana parametru 31 (rodzaj czynnika ch³odz¹cego) nie blokuje mo liwoœci zmiany parametrów oraz

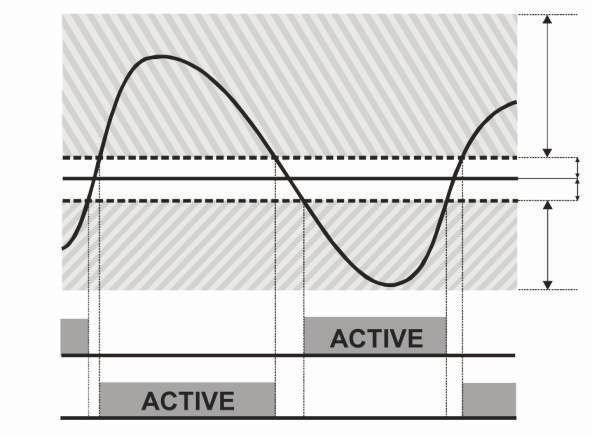

9 9 INFORMACJE O USTAWIANIU PROGÓW Przy akcji typu ON-OFF mo na ustawiæ po³o enie histerezy wobec progu odpowiednim znakiem histerezy TEMPERATURA HISTEREZA<0 CZAS Je eli wartoœæ oczekiwana temperatury ma le eæ wewn¹trz pasa histerezy, nale y zaprogramowaæ próg pomiêdzy wartoœciami: OCZEKIWANA TEMPERATURA a OCZEKIWANA TEMPERATURA - HISTEREZA z uwzglêdnieniem znaku histerezy Dla akcji typu PID zakres proporcjonalnoœci le y poni ej progu dla GRZANIA i powy ej dla CH ODZENIA Akcja typu P lub PD powoduje ustalenie siê temperatury wewn¹trz zakresu proporcjonalnoœci, natomiast przy PI powoduje dochodzenie temperatury do ustawionej wartoœci progu Nazwê OCZEKIWANA TEMPERATURA nale y interpretowaæ jako wartoœæ temperatury, jak¹ ma utrzymywaæ regulator 10 PODWÓJNA REGULACJA GRZANIE - CH ODZENIE PID ATR243 jest te przystosowany do regulacji która wymaga po³¹czenia dwóch trybów regulacji zarówno grzania jak i ch³odzenia jednoczeœnie Regulator musi byæ skonfigurowany w nastêpuj¹cy sposób: Wyjœcie steruj¹ce (Q1)- parametr 11 = oraz parametr 18 >0 Parametry potrzebne do skonfigurowania PID (grzanie) = wyjœcie steruj¹ce OUT1(Q1) - grzanie zakres proporcjonalnoœci PID czas ca³kowania PID grzanie/ch³odzenie czas ró niczkowania PID grzanie/ch³odzenie okres impulsowania PID Wyjœcie alarmowe A1 (Q2)- parametr 23 = Parametry potrzebne do skonfigurowania PID (ch³odzenie) = alarm A1 - ch³odzenie mno nik zakresu proporcjonalnoœci PID strefa neutralna / zachodzenie pasm okres impulsowania wyjœcia ch³odz¹cego Parametr (zakres zmian 100 do 500) jest wyznaczany z nastêpuj¹cej zale noœci: Zakres proporcjonalnoœci (ch³odzenie) = * je eli =100 zakres proporcjonalnoœci dla grzania tali sam jak dla ch³odzenia je eli =500 zakres proporcjonalnoœci dla ch³odzenia 5 razy wiêkszy jak dla grzania Czas ró niczkowania i ca³kowania jest taki sam zarówno dla grzania jak i dla ch³odzenia Parametr okreœla procentowo pokrycie siê stref lub strefê neutraln¹ pomiêdzy grzaniem a ch³odzeniem: strefa neutralna, je eli > pokrycie stref TEMPERATURA HISTEREZA>0 CZAS Nr Nazwa par Opis parametru Wartoœæ parametru histereza progu u ywana przez autotuning przy obliczaniu parametrów PID konfiguracja trybu pracy urz¹dzenia W ROZDZIALE 16 i 17 rêczna zmiana wype³nienia impulsu steruj¹cego W ROZDZIALE15 tryb pracy wejœcia cyfrowego W ROZDZIALE 17 gradient - szybkoœæ narastania temperatury czas przetrzymania (tylko kontroler proc) wybór parametrów szybkiego dostêpu (tylko kontroler procesu) wybór parametrów wyœwietlanych na wyœwietlaczu 1 i 2 okreœla jednostkê wyœwietlania temperatury cyfry dla wejœæ analogowych i potencjometrycznych, 1 cyfra = 0,1 stopnia Celcjusza dla wejœæ temperaturowych regulator kontroler procesu 2 progi odniesione do wyjc1 czas resetu 2 progi odniesione do wyjc1 zmieniane wej cyfrowym wej cyfrowym wy³¹czony w³¹czony wy³¹czone start/stop start (zwarty no) start (rozwarty nc) wstrzymanie odczytu z czujnika (zwarte no) C/60min 0 - wy³¹cza funkcjê kontrolera proci miêkki start godzinyminuty 3 progi odniesione do wyjc1 zmieniane wej cyfrowym 4 progi odniesione do wyjc1 zmieniane wej cyfrowym kontroler procesu start/stop wyzwalany w³¹czony z pamiêci¹ wstrzymanie odczytu z czujnika (zwarte nc) w³¹czanie/ wy³¹czenie autotiuningu wyzwolenie impulsem napiêciowym 12V wyzwolenie przez zwarcie wy³¹czony czas przetrzymania gradient narastania wszystkie 1-wartoœæ mierzona 1-wartoœæ zadana 2-wartoœæ zadana 2-wartoœæ mierzona wartoœæ mierzona 2-wartoœæ zadana 1-wartoœæ zadana 2-wartoœæ mierzona ukryta po 3 sec ukryta po 3 sec stopnie Fahrenheita stopnie Celcjusza

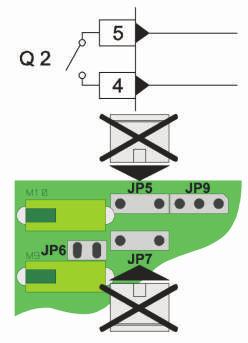

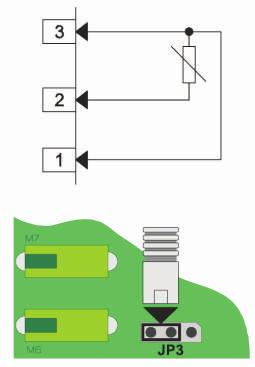

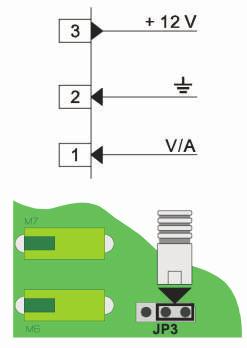

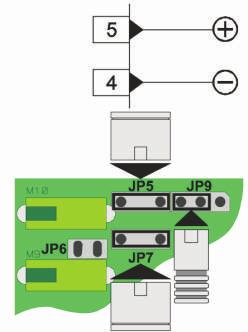

10 Nr Nazwa par Opis parametru Wartoœæ parametru okreœla tryb pracy wyjœcia Q2 jako 0-10V lub 420mA W ROZDZIALE 8 parametry 49 i 50 okreœlaj¹ dolny i górny zakres wyjœcia dolne ograniczenie zakresu wyjœcia analogowego górne ograniczenie zakresu wyjœcia analogowego wy³¹czone (V) retransmisja procesu (ma) retransmisja procesu (V) retransmisja progu steruj¹cego (ma) retransmisja progu steruj¹cego jednostek dla wielkoœci fizycznych, stopnie Celsjusza dla temperatury jednostek dla wielkoœci fizycznych, stopnie Celsjusza dla temperatury 7 WA NIEJSZE PARAMETRY I WARIANTY PRACY URZ DZENIA wyj napiêciowe procetowe wyj pr¹dowe procêtowe (V) retransmisja alarmu (ma) retransmisja alarmu - wybór wariantu rozmieszczenia wyjœæ steruj¹cego i - parametr 1 () - wybór rodzaju wejœcia - parametr 2 () (zwora JP3 ) - ustawienie akcji ON-OFF na progu steruj¹cym - wyzerowane parametry 18, 19 i 20 (= = =0) - histereza progu steruj¹cego w akcji ON-OFF - wartoœæ parametru 15 ( ) - ustawienie akcji P, PD, PI, lub PID na progu steruj¹cym - niezerowe parametry 18, 19 i 20 - konfiguracja tuningu (automatyczny / manualny / wy³¹czony) - parametr 37 () - wybór rodzaju alarmu progu - parametr 23 (AL 1) i jego histerezy - parametr 28 ( ) - wybór trybu pracy urz¹dzenia - parametr 39 ( ) - w przypadku stwierdzenia rozbie noœci wskazañ z faktycznie obserwowan¹ temperatur¹ mo liwe jest dostrojenie zera i czu³oœci do danego czujnika - parametry 9 ( - zero) i 10 ( - wzmocnienie) Q1 wyjœcie steruj¹ce, Q2 wyjœcie alarmowe przekaÿnikowe (bez zwór JP5, JP7 i JP9) - parametr 47 ( = ) a parametr 1 ( = ) Q1 wyjœcie steruj¹ce, Q2 wyjœcie retransmisyjne 420mA lub 0-10V (zwory JP5, JP7 i JP9) - parametr 47 ( ) a parametr 1 ( = ), parametry 48 i 49 okreœlaj¹ skalowanie wyjœcia ( dla 4mA/0V dla 20mA/10V) Q1 wyjœcie alarmowe, Q2 wyjœcie steruj¹ce (bez zwór JP5, JP7 i JP9) - parametr 47 ( = ) a parametr 1 ( = ) Q1 wyjœcie alarmowe, Q2 wyjœcie steruj¹ce SSR (zwory JP5, JP7 i JP9) - parametr 47 ( = ) a parametr 1 ( = ) Q1 wyjœcie alarmowe, Q2 wyjœcie steruj¹ce 420mA (zwory JP5, JP7 i JP9) - parametr 47 ( = ) a parametr 1 ( = ) Q1 wyjœcie alarmowe, Q2 wyjœcie steruj¹ce 020mA (zwory JP5, JP7 i JP9) - parametr 47 ( = ) a parametr 1 ( = ) Q1 wyjœcie alarmowe, Q2 wyjœcie steruj¹ce 010V (zwory JP5, JP7 i JP9) - parametr 47 ( = ) a parametr 1 ( = ) Q1 przekaÿnik otwieraj¹cy, Q2 przekaÿnik zamykaj¹cy sterowanie serwo (bez zwór JP5, JP7 i JP9) - parametr 29 ( = ) a parametr 1 ( = ) 8 ROZMIESZCZENIE ZWÓR OKREŒLAJ CYCH PODSTAWOWE PARAMETRY REGULATORA Chwytaj¹c za panel przedni obudowy w zaznaczonych strza³kami miejscach mo na wyci¹gn¹æ g³ówn¹ czêœæ urz¹dzenia uzyskuj¹c dostêp do zwór, które okreœlaj¹ podstawowe parametry regulatora jak rodzaj wejœcia (analogowe/termom), tryb pracy wyjœcia Q2 (przekaÿnik/ssr/420ma, 0-10V) UWAGA! PO WYJÊCIU REGULATORA Z OBUDOWY MO LIWE JEST W O ENIE GO, Z U YCIEM ODPOWIEDNIEJ SI Y FIZYCZNEJ (MIMO ZABEZPIECZEÑ), ODWROTNIE NI TO KONIECZNE DOJDZIE WTEDY DO POWA NYCH USZKODZEÑ REGULATORA NIE OBJÊTYCH GWARANCJ PROSIMY SZCZEGÓLN UWAGÊ ZWRÓCIÆ NA W AŒCIWE Z O ENIE REGULATORA!!! USTAWIENIA FABRYCZNE: S - WEJŒCIE TERMOMETRYCZNE, - WYJŒCIE Q2 JAKO PRZEKA NIK, - NAPIÊCIE ZASILANIA V~/50Hz RODZAJ WEJŒCIA - OKREŒLA POZYCJA ZWORY JP POZYCJA ZWORY JP 3 DLA WEJŒCIA TERMOMETRYCZNEGO Pt100, Ni100, J, K, S, R TRYB PRACY WYJŒCIA Q2 - OKREŒLA POZYCJA ZWÓR JP 5, JP 7 i JP9 PRZEKA NIK ma POZYCJA ZWORY JP 3 DLA WEJŒCIA CYFROWEGO (patrz rozdzia³ 17 ) UWAGA! Funkcja ta NIE JEST DOSTÊPNA jeœli regulator wspó³pracuje z czujnikami Pt100 lub Ni100 POZYCJA ZWÓR JP 5 JP 7 i JP9 (ICH BRAK!) GDY OUT2 MA BYÆ WYJŒCIEM PRZEKA NIKOWYM 3A/250V~ UWAGA! POD CZENIE OBCI ENIA DO WYJŒCIA Q2 (innego ni przekaÿnik pó³przewodnikowy) BEZ USUNIÊCIA ZWÓR JP 5, JP 7 i JP9 PROWADZI DO POWA NYCH USZKODZEÑ REGULATORA POZYCJA ZWÓR JP 5, JP 7 i JP9 (ICH OBECNOŒÆ!) GDY Q2 MA BYÆ WYŒCIEM ANALOGOWYM PR DOWYM SSR VOLT POZYCJA ZWORY JP 3 DLA WEJŒCIA ANALOGOWEGO 0 10V, 0/4 20mA,0 40mV UWAGA! JEŒLI POZYCJA ZWORY JP 3 BÊDZIE INNA NA ZACISKU 3 NIE BÊDZIE DOSTÊPNE 12V= NAPIÊCIA ZASILANIA PRZETWORNIKÓW POZYCJA ZWÓR JP 5, JP 7 i JP9 (ICH OBECNOŒÆ!) GDY Q2 MA BYÆ WYŒCIEM SSR POZYCJA ZWÓR JP 5, JP 7 i JP9 (ICH OBECNOŒÆ!) GDY Q2 MA BYÆ WYŒCIEM ANALOGOWYM NAPIÊCIOWYM
