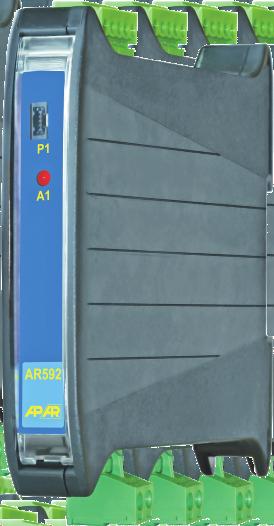

1 APAR - BIURO HANDLOWE Raszyn, ul Ga³czyñskiego 6 Tel , , automatyka@apar.pl Internet: INSTRUKCJA OBS UGI AR 592/1 AR 592/2 PRZETWORNIK UNIWERSALNY AR592 Wersja

2 Dziêkujemy za wybór naszego produktu. Niniejsza instrukcja u³atwi Pañstwu prawid³ow¹ obs³ugê, bezpieczne u ytkowanie i pe³ne wykorzystanie mo liwoœci przyrz¹du. Przed monta em i uruchomieniem prosimy o przeczytanie i zrozumienie niniejszej instrukcji. W przypadku pytañ prosimy o kontakt z doradc¹ technicznym. SPIS TREŒCI 1. ZASADY BEZPIECZEÑSTWA ZALECENIA MONTA OWE OGÓLNA CHARAKTERYSTYKA PRZETWORNIKA DANE TECHNICZNE WYMIARY OBUDOWY I DANE MONTA OWE OPIS LISTWY ZACISKOWEJ I PO CZEÑ ELEKTRYCZNYCH ROZMIESZCZENIE I OPIS ELEMENTÓW PANELU CZO OWEGO PROGRAMOWANIE PARAMETRÓW KONFIGURACJI KONFIGURACJA WYJŒCIA SYGNALIZACJA B ÊDÓW POMIARU NOTATKI W ASNE... 6 Producent zastrzega sobie prawo do dokonywania zmian w konstrukcji i oprogramowaniu urz¹dzenia bez pogorszenia parametrów technicznych.

3 1. ZASADY BEZPIECZEÑSTWA przed rozpoczêciem u ytkowania urz¹dzenia nale y dok³adnie przeczytaæ niniejsz¹ instrukcjê, w celu unikniêcia uszkodzenia urz¹dzenia, przed w³¹czeniem zasilania nale y upewniæ siê, e wszystkie przewody zosta³y pod³¹czone prawid³owo, zapewniæ w³aœciwe warunki pracy, zgodne ze specyfikacj¹ urz¹dzenia (napiêcie zasilania, wilgotnoœæ, temperatura), przed dokonaniem wszelkich modyfikacji przy³¹czeñ przewodów nale y wy³¹czyæ napiêcie zasilania. 2. ZALECENIA MONTA OWE Przyrz¹d zosta³ zaprojektowany tak, aby zapewniæ odpowiedni poziom odpornoœci na wiêkszoœæ zaburzeñ, które mog¹ wyst¹piæ w œrodowisku przemys³owym. W œrodowiskach o nieznanym poziomie zak³óceñ zaleca siê stosowanie nastêpuj¹cych œrodków zapobiegaj¹cych ewentualnemu zak³ócaniu pracy przyrz¹du: nie zasilaæ urz¹dzenia z tych samych linii co urz¹dzenia wysokiej mocy bez odpowiednich filtrów sieciowych, stosowaæ ekranowanie przewodów zasilaj¹cych, czujnikowych i sygna³owych, przy czym uziemienie ekranu powinno byæ jednostronne wykonane jak najbli ej przyrz¹du, unikaæ prowadzenia przewodów pomiarowych (sygna³owych) w bezpoœrednim s¹siedztwie i równolegle do przewodów energetycznych i zasilaj¹cych, wskazane jest skrêcanie parami przewodów sygna³owych, dla czujników oporowych w po³¹czeniu 3-przewodowym stosowaæ jednakowe przewody, unikaæ bliskoœci urz¹dzeñ zdalnie sterowanych, mierników elektromagnetycznych, obci¹ eñ wysokiej mocy, obci¹ eñ z fazow¹ lub grupow¹ regulacj¹ mocy oraz innych urz¹dzeñ wytwarzaj¹cych du e zak³ócenia impulsowe, uziemiaæ lub zerowaæ metalowe szyny, na których montowane s¹ przyrz¹dy listwowe. 3. OGÓLNA CHARAKTERYSTYKA PRZETWORNIKA liniowe przetwarzanie mierzonej temperatury lub innej wielkoœci na sygna³ pr¹dowy uniwersalne wejœcie : - termorezystancyjne... Pt100, Ni100 - termoparowe... J, K, S, B, R, T - analogowe... 0/4 20mA, 0 10V, 0 60mV, rezystancyjne wyjœcie pr¹dowe 4 20mA lub 20 4mA (2-przewodowe z zasilaniem w pêtli pr¹dowej) proporcjonalne do wartoœci mierzonej separacja galwaniczna (wejœcie / wyjœcie) w¹ska obudowa do monta u na listwie TS35 (szyna DIN) zakres przetwarzania, typ wejœcia i inne parametry konfigurowane przy pomocy programatora AR950 lub zestawu programuj¹cego AR955 wykonanie jedno- lub dwu-kana³owe sygnalizacja LED przekroczenia zakresu przetwarzania lub b³êdu czujnika wysoka dok³adnoœæ i odpornoœæ na zak³ócenia UWAGA: W przypadku konfiguracji parametrów przetwornika za pomoc¹ programatora AR955, parametry transmisji, które nale y ustawiæ w opcjach programu ARSOFT-WZ1 s¹ nastêpuj¹ce: - numer portu COM: nadany przez system Windows po zainstalowaniu sterownika AR955, dostêpny w Menad erze Urzadzeñ w grupie Porty (COM i LPT), patrz Szybki start programator AR955" - prêdkoœæ transmisji: 2400 bit/s - adres MODBUS = 1 Szczegó³owy opis parametrów konfiguracyjnych przetwornika dostêpny jest w rozdziale 8 (strona 5)

4 DANE TECHNICZNE Uniwersalne wejœcie (programowalne), ca³kowity zakres pomiarowy: RTD: - Pt100 (3- lub 2-przewodowe) C (firmowe ustawienie wejœcia) - Ni100 (3- lub 2-przewodowe) C Termoparowe: - termopara J C - termopara K C - termopara S C - termopara B C - termopara R C - termopara T C - elektroniczna kompensacja temperatury zimnych koñców termopar Analogowe: - pr¹dowe (Rwe = 110 ) mA, 4 20mA - napiêciowe (Rwe = 100 k ) V - napiêciowe (Rwe > 5 M ) mV - rezystancyjne Dopuszczalna rezystancja doprowadzeñ dla wejœæ rezystancyjnych (RTD,0 1k...Rd < 30 (3-przewodowo, dla ka dej linii) Pr¹d wejœcia rezystancyjnego (RTD, 0 1k )...~250 A Zakres przetwarzania C, dowolny (programowalny w zakresie pomiarowym wejœcia) Wyjœcie pr¹dowe ma, 20 4 ma (programowalne) - charakterystyka obci¹ enia... Robc < (Uzas-10V) / 21mA - rozdzielczoœæ... 4 A - nieliniowoœæ... < 0,04% B³¹d podstawowy przetwarzania (25 C)... 0,1% zakresu pomiarowego wejœcia ±1 dzia³ka zakresu przetwarzania B³¹d dodatkowy dla wejœæ termoparowych... < 2 C (temperatura zimnych koñców) B³¹d dodatkowy od zmian temperatury... 0,01% zakresu przetwarzania/ C Rozdzielczoœæ pomiarowa temperatury... 0,1 C Czas odpowiedzi (10 90%) ms, programowalny parametrem 1: w zakresie ms Zasilanie Vdc Separacja... 1,5kV, 50Hz, 1 min Sygnalizacja wykrytych b³êdów... czerwona dioda LED (A1, A2) oraz sygna³ wyjœciowy 3,8mA lub 21mA Zakres temperatur pracy C Zakres wilgotnoœci wzglêdnej % (bez kondensacji) Stopieñ ochrony... IP20 Pozycja pracy... dowolna Masa - wersja 1-kana³owa... ~ 85g - wersja 2-kana³owa... ~ 115g Kompatybilnoœæ elektromagnetyczna (EMC) - odpornoœæ : wg normy PN-EN :2002(U) - emisyjnoœæ : wg normy PN-EN :2002(U) Parametry transmisji dla programatora AR bit/s, adres MODBUS=1

5 5. WYMIARY OBUDOWY I DANE MONTA OWE Wymiary...17,5 x120 x 101 mm Monta...na listwie TS35 (DIN EN ) Materia³...Poliwêglan, ABS UL 94V , OPIS LISTWY ZACISKOWEJ I PO CZEÑ ELEKTRYCZNYCH Numeracja i opis z³¹cz pojedynczego kana³u TC, mv _ + ma V zwora Wejœcie (Kana³ 1) Wyjœcie (Kana³ 1) Pt100, Ni100, 1k (2-p) Pt100, Ni100, 1k (3-p) zaciski opis wejœcie Pt100, Ni100, rezystancyjne 0 1k (2- i 3-przewodowe) 2-3 wejœcie termoparowe TC (J, K, S, B, R, T) oraz napiêciowe 0 60mV 3-5 wejœcie pr¹dowe 0/4 20mA 4-5 wejœcie napiêciowe 0 10V 6 wyjœcie analogowe 4 20mA 7 wejœcie zasilania +Uzas Uzas - napiêcie zasilajace Robc - rezystancja obci¹ enia urz¹dzenia pomiarowego ma - urz¹dzenie pomiarowe (miliamperomierz) Robc ma - + Uzas 7. ROZMIESZCZENIE I OPIS ELEMENTÓW PANELU CZO OWEGO P1 A1 P1 A1 symbol P1 P2 A1 A2 opis gniazdo programuj¹ce kana³u 1-go gniazdo programuj¹ce kana³u 2-go sygnalizacja LED przekroczenia zakresu przetwarzania lub b³êdu czujnika kana³u 1-go sygnalizacja LED przekroczenia zakresu przetwarzania lub b³êdu czujnika kana³u 2-go AR592 AR592/1 P2 A2 AR592 AR592/2 UWAGA : Pod³¹czenie do gniazd P1 lub P2 urz¹dzeñ innych ni programator AR950 lub AR955 grozi zniszczeniem pod³¹czanego sprzêtu oraz przetwornika AR592

6 8. PROGRAMOWANIE PARAMETRÓW KONFIGURACJI w celu zaprogramowania parametrów konfiguracyjnych nale y wykonaæ nastêpuj¹ce czynnoœci : a) pod³¹czyæ napiêcie zasilania do przetwornika, b) otworzyæ przeÿroczyst¹ pokrywê przedni¹ przetwornika, c) pod³¹czyæ do odpowiedniego gniazda (P1 lub P2) programator AR950 lub AR955 (przy 2400 bit/s, adres MODBUS=1) d) postêpowaæ zgodnie ze wskazówkami zawartymi w instrukcji obs³ugi programatora, przy pierwszym w³¹czeniu przetwornika mo e pojawiæ siê sygnalizacja LED przekroczenia zakresu przetwarzania lub b³êdu czujnika. B³¹d ten mo e byæ zwi¹zany z brakiem czujnika lub do³¹czonym innym ni ustawiony fabrycznie w parametrach konfiguracji - nale y do³¹czyæ w³aœciwy czujnik lub wejœcie analogowe lub wykonaæ programowanie konfiguracji, w przypadku stwierdzenia rozbie noœci pomiarów z rzeczywist¹ wartoœci¹ sygna³u wejœciowego mo liwe jest dostrojenie zera i czu³oœci do danego czujnika - parametry 7: (zero) i 8: (czu³oœæ) Tabela 1. Parametry konfiguracyjne Ustawienia NR MNEM Opis parametru Wartoœæ parametru i zakres zmiennoœci firmowe u ytkow. 0 rodzaj RTD = Pt100, = Ni100 = wejœcia Termopary = J, = K, = S, = B, = R, = T Pt100 (czujnika) Pr¹dowe = 4 20mA, = 0 20mA Napiêciowe = 0 10V, = 0 60mV Rezystancyjne = stopieñ filtracji (3) 2 rozdzielczoœæ wskazañ = 1 C, = 0,1 C = (2) lub po³o enie kropki (1) = 0, 1 =, 2 =, 3 = 0,1 C 3 pocz¹tek skali wejœciowej(1) (dla 0mA, 4mA, 0V, 0 4 koniec skali wejœciowej (1) (dla 20mA, 10V, 60mV, pocz¹tek skali wyjœciowej w zakresie pomiarowym danego wejœcia C (dla 4mA) 6 koniec skali wyjœciowej w zakresie pomiarowym danego wejœcia C (dla 20mA) 7 przesuniêcie zera C lub jednostek (1) C 8 wzmocnienie %, % Uwagi: (1) - dotyczy wejœæ analogowych (ma, V, mv, (2) - dotyczy jedynie wyœwietlania danych w pod³¹czonym programatorze (AR950, AR955), (3) - dla = czas odpowiedzi wynosi ok. 0,24s, dla = ok.1,6s. Wy szy stopieñ filtracji oznacza bardziej wyg³adzon¹ wartoœæ pomiaru i d³u szy czas odpowiedzi. 9. KONFIGURACJA WYJŒCIA Sygna³ wyjœciowy jest proporcjonalny do sygna³u mierzonego w zakresie ustawianym przez parametry 5: i 6:. Zasadê dzia³ania wyjœcia analogowego przedstawiaj¹ poni sze rysunki. wyjœcie 4 20mA 21mA 20mA charakterystyka bezpoœrednia : < wyjœcie 20 4mA 21mA 20mA charakterystyka odwrotna : > 4mA 3,8mA 4mA 3,8mA wartoœæ mierzona wartoœæ mierzona

7 10. SYGNALIZACJA B ÊDÓW POMIARU Przetwornik wykrywa nastêpuj¹ce b³êdy pomiarowe : - przekroczenie zakresu przetwarzania od do³u lub od góry, - pod³¹czony czujnik lub sygna³ wejœciowy inny ni ustawiony w parametrach konfiguracji, - uszkodzenie obwodu czujnika Sposoby sygnalizacji b³êdów pomiarowych : - miganie diody œwiec¹cej A1 lub A NOTATKI W ASNE
