1 p01 DESIGO PX Moduł rozszerze do BACnet na Ethernet / IP z graficznymi funkcjami WEB Instalowany w modułowym sterowniku typu PXC...-U PXA30-W0 Do współpracy ze sterownikiem PXC -U w systemach automatyki budynkowej DESIGO i systemach sterowania wykorzystujcych BACnet na Ethernet / IP i modem Zdalne zarzdzanie z DESIGO INSIGHT Zdalne projektowanie przez podłczenie z DTS i X-Works Alarmowanie przez SMS i Funkcje podstawowe (predefiniowane menu) Web współpraca z jedn stacj automatyki Graficzne funkcje Web współpraca z jedn stacj automatyki Funkcje Moduł rozszerze PXA30-W0 podłczony do sterownika PXC -U współpracuje z urzdzeniami rodziny BACnet/IP (funkcje LON s nieaktywne). Przy aktywnej funkcji LON, dostpny jest tylko protokół TCP/IP. Opcjonalnie funkcja pełnego BBMD (BACnet Broadcast Management Device) moe by aktywowana w stacji automatyki. CM1N9266pl Building Technologies

Zdalne projektowanie przez podłczenie z DTS i X-Works Alarmowanie przez SMS i e-mail Funkcje podstawowe (predefiniowane menu) Web współpraca z jedn stacj automatyki Graficzne funkcje Web współpraca z

2 Ponisza tabela przestawia dostpne funkcje: Połczenie Protokół Funkcje RS232 BACnet / PPP 1) Wysyła alarmy przez SMS (Modem) BACnet / PPP 1) Zdalne zarzdzanie PX WEB 2) podstawowy Zdalne zarzdzanie PX WEB 2) graficzny BACnet / PTP 1) Zdalne zarzdzanie DESIGO INSIGHT Zdalne projektowanie (DTS, X-Works) RJ45 POP3 Wysyła alarmy via (Ethernet) BACnet / IP Zdalne zarzdzanie PX WEB 2) podstawowy Zdalne zarzdzanie PX WEB 2) graficzny BACnet / IP Zdalne zarzdzanie DESIGO INSIGHT 1) Przy połczeniu modemowym moe by konfigurowana tylko jedna z opcji 2) PX WEB: Współpraca z panelem dotykowym, PDA lub przegldark Łczenie Typy PXA30-W0 Moduł rozszerze Współpraca Moduł jest przystosowany do montau w sterownikach PXC -U. Zamawianie Przy zamawianiu prosimy poda ilo, nazw produktu i kod produktu. Przykład: 20 Moduł rozszerze PXA30-W0 2/6

Zdalne zarzdzanie PX WEB 2) graficzny BACnet / IP Zdalne zarzdzanie DESIGO INSIGHT 1) Przy połczeniu modemowym moe by konfigurowana tylko jedna z opcji 2) PX WEB: Współpraca z panelem dotykowym, PDA

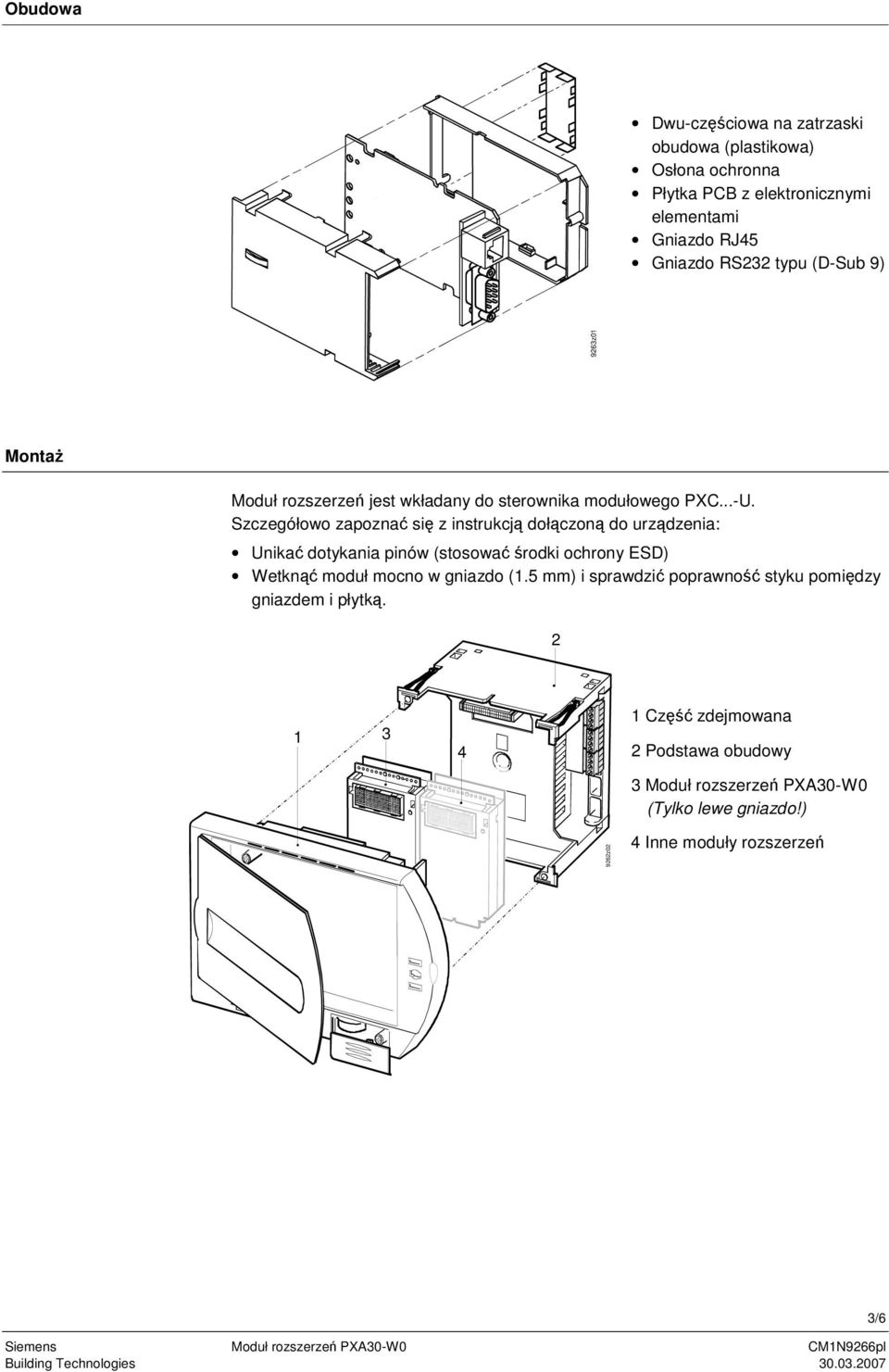

3 Obudowa Dwu-czciowa na zatrzaski obudowa (plastikowa) Osłona ochronna Płytka PCB z elektronicznymi elementami Gniazdo RJ45 Gniazdo RS232 typu (D-Sub 9) 9263z01 Monta Moduł rozszerze jest wkładany do sterownika modułowego PXC...-U. Szczegółowo zapozna si z instrukcj dołczon do urzdzenia: Unika dotykania pinów (stosowa rodki ochrony ESD) Wetkn moduł mocno w gniazdo (1.5 mm) i sprawdzi poprawno styku pomidzy gniazdem i płytk Cz zdejmowana 2 Podstawa obudowy 3 Moduł rozszerze PXA30-W0 (Tylko lewe gniazdo!) 9262z02 4 Inne moduły rozszerze 3/6

Szczegółowo zapozna si z instrukcj dołczon do urzdzenia: Unika dotykania pinów (stosowa rodki ochrony ESD) Wetkn moduł mocno w gniazdo (1.

4 Uwagi projektowe Sterownik modułowy moe pracowa ze statycznym lub dynamicznym adresowaniem (DHCP). (DCHP = Dynamic Host Configuration Protocol.) Stały adres musi by uywany w przypadku, gdy funkcje BBM s dostpne. Stosowanie stałego adresu jest zalecane (rozwizywanie problemów i diagnozowanie). Powinien, wic by znany, przy komunikacji przez BACnet na IP, statyczny numer portu UDP. Numer portu UDP wymagany podczas uruchamiania. Ten port musi by odblokowany na routerze oraz fire-wall. Maksymalnie do 14 sterowników modułowych podłczonych do sieci przez PXA30-N moe uczestniczy w funkcjach web jednej karty PXA30-W0 (patrz rysunek na str. 2). Instalacyjne uwagi Istotne jest stosowanie si do instrukcji zawartej w wymaganiach instalacyjnych oraz montaowych (CA110396). Na przykład, połczenie z Ethernetem do nastpnego switcha nie moe przekroczy 100 m. Uruchomienie Sterownik jest uruchamiany i konfigurowany z narzdzia DTS (DESIGO TOOLSET) przez zastosowanie komunikacji IP. DTS / XWORKS musi by podłczony do tego samego segmentu IP, co sterownik. Uwagi do działania Sterownik wykorzystuje ICMP (Internet Control Message Protocol). Pozwala to na wysyłanie komend ping do wzłów IP z wszystkich PC, w celach diagnostycznych. SNMP (Simple Network Management Protocol) nie jest stosowany w adnym wypadku. Jeli sie Ethernet/IP jest uywana przez inne systemy (np. dane procesowe), łczne obcienie musi by brane do bilansu. Całkowite obcienie magistrali z danymi procesowymi jest typowo duo wiksze od obcienia sieci z urzdzeniami BACnet. Usuwanie Urzdzenie zawiera elektryczne i elektroniczne elementy, dlatego nie moe by wyrzucany do mietnika. Naley stosowa si do przepisów w danym kraju. 4/6

Powinien, wic by znany, przy komunikacji przez BACnet na IP, statyczny numer portu UDP. Numer portu UDP wymagany podczas uruchamiania. Ten port musi by odblokowany na routerze oraz fire-wall.

5 Dane techniczne Podłczenie Ethernet Typ interfejsu 100BaseTX, IEEE kompatybilny Prdko transmisji 10 / 100 Mbit/s, autodetekcja Protokół BACnet przez UDP/IP Podłczenie Gniazdo RJ45, ekranowane Przewody Typ Standard CAT5 UTP 1) lub STP 2) Długo Max. 100m Podłczenie szeregowe Typ interfejsu RS232 Prdko /Bity danych / Bit stopu Max bit/s / 8 / 1 Parzysto / Kontrola transmisji Nie / Nie Przewody Typ 9-core standard, kabel ekranowany Długo Max. 3m Klasa ochrony obudowy Standard ochrony EN IP 30 Klasa bezpieczestwa Klasa bezpieczestwa izolacji II Warunki otoczenia IEC 721 Praca: Klasa 3K5 Transport: Klasa 2K3 Temperatura C C Wilgotno < 85 % wzgl. < 95 % wzgl. Standardy Bezpieczestwo produktu Automatyczne elektroniczne urzdzenia sterujce domowego uytku i podobnych EN zastosowa Specjalne wymagania dla sterowników EN energetycznych Zgodno elektromagnetyczna Odporno na zakłócenia EN Emisja zakłóce EN Spełnia wymagania oznakowa CE: Zgodno elektromagnetyczna 89/336/EEC Dyrektywa dot. niskich napi 2006/95/EEC Wymiary Patrz Wymiary Waga Bez/z opakowaniem 75 g / 95 g 1) 2) UTP Unshielded Twisted Pair (dwuyłowa skrtka nieekranowana) STP Shielded Twisted Pair (dwuyłowa skrtka ekranowana) Piny Ethernet Gniazdo RJ45 ekranowane, standard zgodny z AT&T z Z01 1. Tx+ 2. Tx 3. Rx+ 4. Niewykorzystany 5. Niewykorzystany 6. Rx 7. Niewykorzystany 8. Niewykorzystany 5/6

100m Podłczenie szeregowe Typ interfejsu RS232 Prdko /Bity danych / Bit stopu Max.

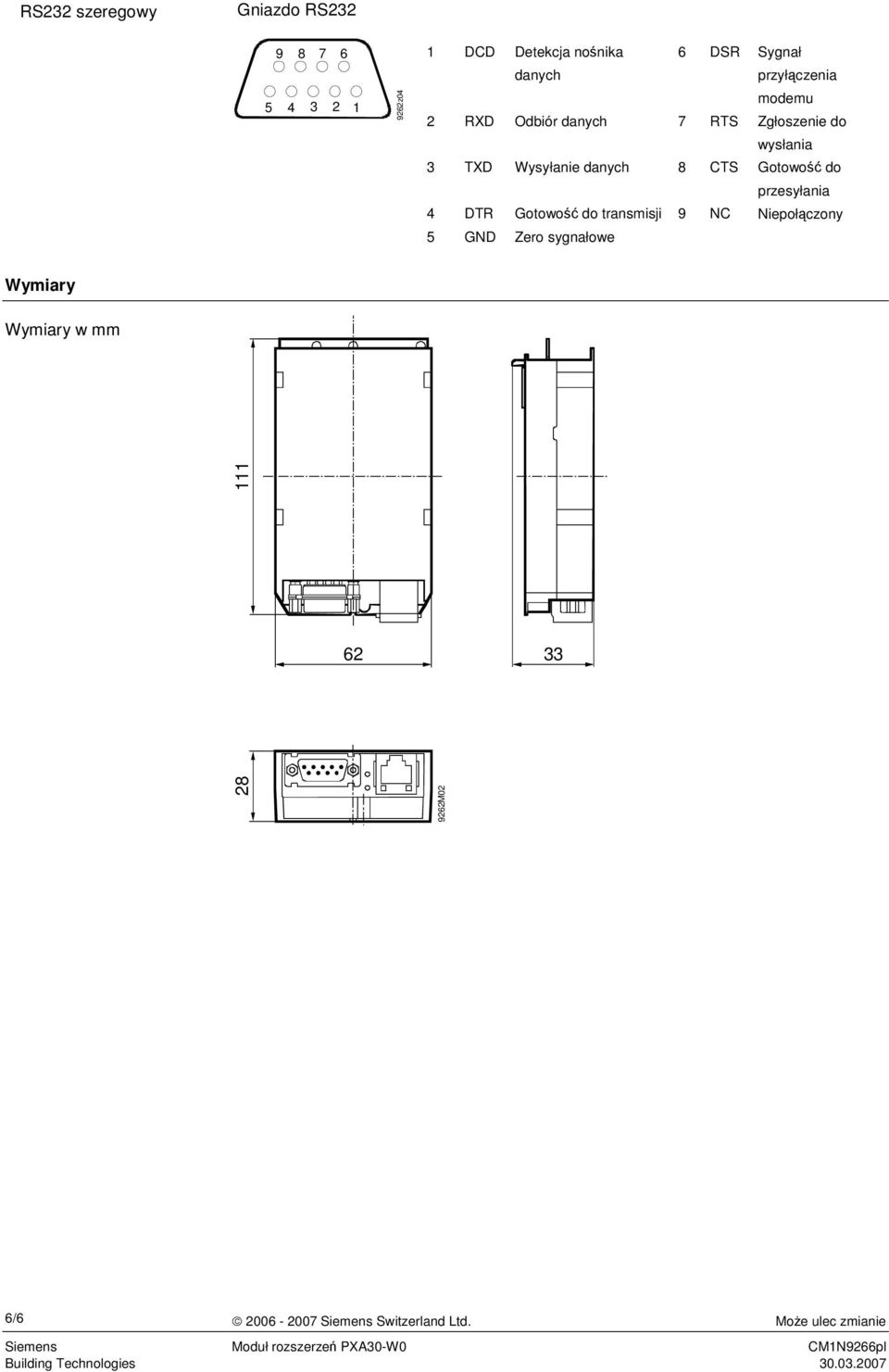

6 RS232 szeregowy Gniazdo RS z04 1 DCD Detekcja nonika danych 6 DSR Sygnał przyłczenia modemu 2 RXD Odbiór danych 7 RTS Zgłoszenie do wysłania 3 TXD Wysyłanie danych 8 CTS Gotowo do przesyłania 4 DTR Gotowo do transmisji 9 NC Niepołczony 5 GND Zero sygnałowe Wymiary Wymiary w mm M02 6/ Siemens Switzerland Ltd. Moe ulec zmianie

danych 8 CTS Gotowo do przesyłania 4 DTR Gotowo do transmisji 9 NC Niepołczony 5 GND Zero
