1 BACnet Sterownik/router sieciowy bcx1 Sterownik bcx1 w wersji BACnet pełni rolę routera BACnet oraz sterownika sieciowego z rodziny sterowników BACnet Continuum. Sterowniki bcx1 są posadowione w warstwie Ethernet i odpowiadają za komunikację na poziomie BACnet/IP, BACnet over Ethernet oraz MS/TP i mogą służyć jako węzły BBMD (BACnet Broadcast Management Device), umożliwiając wymianę informacji pomiędzy elementami sieci IP.

2 02 Opis produktu Dostępne są 2 podstawowe modele sterowników bcx1: bcx1-r (tylko router) oraz bcx1-cr (sterownik/router). Typ bcx1-r służy tylko jako router sieciowy, natomiast typ bcx1-cr jest dodatkowo w pełni funkcjonalnym sterownikiem Bacnetowym o profilu B-BC (BACnet Building Controller). bcx1-cr posiada wszystkie możliwości modelu bcx1-r oraz oferuje funkcje sterownika swobodnie programowalnego w możliwością dołączenia modułów wejść/wyjść. CHARAKTERYSTYKA PRODUKTU B-BC - BACnet Building Controller, dostępny w modelach Router oraz Sterownik/Router Wspiera 18 obiektów BACnet, m.in. Trendy, Harmonogramy, Kalendarze i Pętle Komunikacja BACnet/IP oraz MS/TP umożliwia integrację z urządzeniami innych producentów Komunikacja ETHERNET 10/100 Mbs Obsługa BBMD (BACnet Broadcast Message Device Port rozszerzenia dla modułów we/wy oraz wyświetlacza z serii xp Pamięć Flash zapewnia najwyższą nie zawodność zawiera programy użytkowe, system operacyjny i dane robocze Pamięć Flash pozwala na łatwą i bezpośrednią aktualizację oprogramowania Wbudowany serwer webowy Obsługa obiektów BACnet Trend Obsługa obiektów BACnet Kalendarz i Harmonogram Profil urządzenia B-AAC z obsługą lokalnych trendów Wszystkie modele BCX1 (BCX1-R & BCX1-CR): Kompatybilność BACnet Zaprojektowany jako w pełni BACnet-owy sterownik, dokładnie wg wymagań standardu ASHRAE sterownik bcx1 może współpracować z innymi urządzeniami BACnet/IP oraz BACnet MS/TP podobnie jak ze wszystkimi sterownikami BACnet z serii Andover Continuum. bcx1 obsługuje również BACnet over Ethernet, co pozwala na komunikację urządzeń BACnet/IP z urządzeniami pracującymi zgodnie z wcześniejszymi specyfikacjami standardu BACnet. Łatwość konfiguracji Sterownik bcx1 został zaprojektowany w sposób umożliwiający łatwą instalację. Wszystkie ustawienia konfiguracyjne jak adres IP etc. są wykonywane poprzez standardową przeglądarkę webową i zapamiętywane w pamięci Flash. Wszystkie listwy zaciskowe są rozłączne, co zdecydowanie ułatwia instalację, wcześniejsze okablowywanie szaf automatyki oraz serwisowanie i wymianę sterowników. Diody sygnalizacyjne LED pozwalają na pełną diagnostykę działania sterownika i stanu pracy portów komunikacyjnych. Obsługa BBMD Wszystkie sterowniki z serii bcx1 mogą zostać skonfigurowane jako urządzenia BBMD (BACnet Broadcast Management Devices). Poprzez BBMD przekazywane są komunikaty BACnet-owe pomiędzy routerami /IP i urządzeniami w innych segmentach sieci. Urządzenia BACnet posiadające funkcję BBMD mogą bez przeszkód porozumiewać się poprzez Internet.

3 03 Opis produktu (ciąg dalszy) Zaawansowane zarządzanie pamięcią Flash Sterowniki bcx1 posiadają nieulotną pamięć RAM typu Flash dla systemu operacyjnego, programów użytkowych oraz danych roboczych. Po zaniku napięcia zasilania sieciowego, wbudowany na płycie głównej akumulator umożliwia bezpieczny transfer nastaw, trendów oraz innych danych roboczych do pamięci Flash. Po powrocie napięcia zasilającego programy użytkowe oraz dane robocze mogą być odtworzone. Backup pamięci RAM i ustawienia odtwarzania są konfigurowalne. System operacyjny zawarty w pamięci Flash pozwala na łatwą aktualizację wersji. Wymiary (szkoc) STEROWNIK/ROUTER (modele BCX1-CR) Sterownik certyfikowany przez BTL jako BACnet Building Controller (B-BC) bcx1-cr został zakwalifikowany przez BACnet Testing Laboratories (BTL) jako BACnet Building Controller (B-BC), obsługujący: wymianę danych BACnet, alarmy i zdarzenia, harmonogramy, trendy oraz zarządzający urządzeniami BACnet. BTL Listed BACnet Building Controller (B-BC). Programowanie Pamięć sterownika bcx1-cr może zawierać programy użytkowe, harmonogramy, alarmy, dane oraz obiekty BACnet (m.in. Harmonogramy, Alarmy i Trendy). Obiektowy język programowania Plain English umożliwia łatwe zastosowanie dowolnie skomplikowanych algorytmów. Z poziomu Plain English istnieje bezpośredni, lokalny lub globalny dostęp do obiektów BACnet-owych. Programowanie sterownika bcx1-cr odbywa się za pośrednictwem stacji roboczej Continuum w wersji 1.7 lub wyższej. Programy, baza danych personelu, logi i alarmy przechowywane i wykonywane są bezpośrednio w sterowniku. Zasilanie Port komunikacyjny RS-485 Port komunikacyjny RS-232 Webserwer Korzystając z języka programowania Plain English można tworzyć w sterowniku bcx1 standardowe strony HTML, łatwe do wykorzystania poprzez przeglądarkę webową w celu zmiany wartości nastaw czy nadzoru. Strony webowe w sterowniku bcx1 mogą być projektowane w dowolny sposób, według indywidualnych wymagań użytkownika.

4 Opis produktu (ciąg dalszy) 04 Dodatkowe wej/wyj Expansion I/O Sterownik bcx1-cr posiada specjalny port rozszerzeń pozwalający na dołączanie dodatkowych 2 modułów wejść/wyjść. Dostępne moduły to xpdi8, xpdo2, xpdo4, xpao2, xpao4, xpui4, xpbd4 oraz xpba4. Dodatkowo można dołączyć moduł lokalnego wyświetlacza xp-display. Wsparcie SNMP Sterownik bcx1 posiada standardowo wbudowaną funkcję monitoringu SNMP, która umożliwia współpracę z otwartymi platformami typu HP OpenView i innymi. Wersje bcx1-cr mogą opcjonalnie wysyłać alarmy w standardzie SNMP. Wsparcie XDriverów Sterownik/ruter sieciowy BACnet bcx1 jest dostępny ze wspaciem Xdiverów 2-giej generacji Andover Continuum i działa z urządzeniami innych producentów (Uwaga: ta funkcja jest niedostępna dla wersji Router Only) Modele i funkcji bcx1-r bcx1-cr Porty 3 3 Ethernet 10/100 10/100 Comm 1 Modem Modem, XDriver, Raw Port Comm 2 MS/TP MS/TP, Wireless BACnet, XDriver, Raw Port Komunikacja BBMD Tak Tak BACnet/IP Tak Tak BACnet over Ethernet Tak Tak MS/TP Tak Tak Wireless BACnet Tak Tak Liczba urządzeń MS/TP 64 0, 8, 32, 64, 127 Pamięć Flash Tak Tak Moduły wej/wy xp Nie 2+ wyświetlacz Plain English Nie Tak Wsparcie XDriverów Nie Tak Obsługa Nie Tak Interfejs Web Konfiguracja Tak Tak Wbudowany serwer Web Nie Tak SNMP Monitorowanie SNMP Tak Tak Alarmowanie SNMP Nie Opcja Profil BACnet Tylko router B-BC Certyfikacja BTL Nie

5 05 Specyfikacja Sterownik/router BACnet bcx1 Elektryczne Zasilanie 24VAC, +10% -15%, 50/60 Hz lub VDC Pobór mocy 40 VA, 25W Zabezpieczenie przeciążeniowe Bezpiecznik 3 A Zegar czasu rzeczywistego Sprzętowy, podtrzymywany bateryjnie Mechaniczne Środowisko pracy C, 10 95% RH (brak kondensacji) Wymiary 139 x 213 x 62 [mm] (wys. x szer. x gł.) Waga kg Obudowa IP 20. Palność zgodna z UL94-5V Zabudowa Wewnątrz szafy elektrycznej Montaż Panel montowania Bateria Parametry Typ: wymienna, ładowalna bateria niklowowodorkowa (NiMh). Czas podtrzymania pamięci RAM: 30 dni (ciągłego zaniku zasilania). Dane pamiętane w pamięci Flash. Komunikacja Interfejs komunikacyjny, BACnet IP 10/100 BaseT* Interfejs komunikacyjny, BACnet MS/TP: RS-485, maks. do 127 urządzeń Interfejs komunikacyjny, BACnet komunikacja bezprzewodowa: RS-485, 32 urządzenia Prędkość transmisji, BACnet MS/TP 9,6k, 19,2k, 38,4k, 76,8k Bd Długość magistrali RS m, moduły wzmacniające BACnet umożliwiają konfigurację dłuższych segmentów. Kabel magistrali RS-485 Niskopojemnościowa, ekranowana skrętka jednoparowa * Automatyczna detekcja polaryzacji przewodów Profil urządzenia BACnet B-BC, BACnet Building Controller Certyfikat BTL B-BC Złącza Zasilanie 3-zaciskowa listwa rozłączna Komunikacja Ethernet RJ-45 Comm1: gniazdo DB9, męskie Comm2: RS-485 BACnet MS/TP: 3-zaciskowa listwa rozłączna RS-232: RJ-45 RS-485 Wireless BACnet: 4-stykowe gniazdo wtykowe (port serwisowy) lub RJ-45 (gdy RS-485 nie jest używany) - tylko 3 z 8 pinów aktywne - RXD, TXD, GND) Port rozszerzeń 6-stykowe gniazdo wtykowe Diody sygnalizacyjne LED/przełączniki Diody sygnalizacyjne LED CPU praca CPU zielony = BACnet COMM1: TD-232 Transmit Data-RS-232 RD-232 Receive Data-RS-232 DCD-232 Data Carrier Detect RTS-232 Request to Send ETHERNET Link/Act 10/100 Mbps COMM2: TD-485 Transmit Data-RS-485 RD-485 Receive Data-RS-485 EXPANSION PORT PWR Stan zasilania portu rozszerzeń Przełączniki CPU RESET (restart CPU) IP ADDRESS RESET (ustawianie wstępnego adresu IP

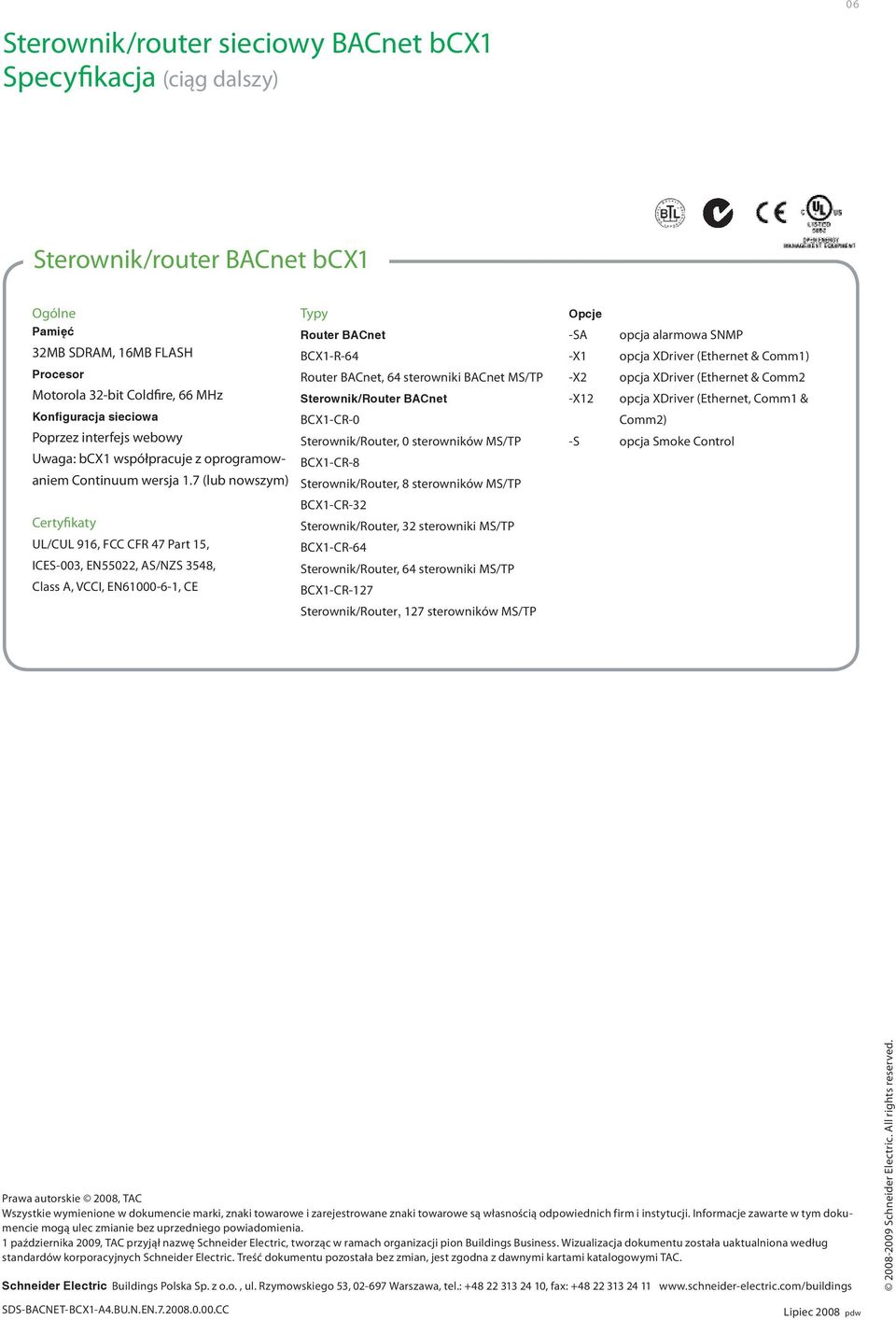

6 06 Specyfikacja (ciąg dalszy) Sterownik/router BACnet bcx1 Ogólne Pamięć 32MB SDRAM, 16MB FLASH Procesor Motorola 32-bit Coldfire, 66 MHz Konfiguracja sieciowa Poprzez interfejs webowy Uwaga: bcx1 współpracuje z oprogramowaniem Continuum wersja 1.7 (lub nowszym) Certyfikaty UL/CUL 916, FCC CFR 47 Part 15, ICES-003, EN55022, AS/NZS 3548, Class A, VCCI, EN , CE Typy Router BACnet BCX1-R-64 Router BACnet, 64 sterowniki BACnet MS/TP Sterownik/Router BACnet BCX1-CR-0 Sterownik/Router, 0 sterowników MS/TP BCX1-CR-8 Sterownik/Router, 8 sterowników MS/TP BCX1-CR-32 Sterownik/Router, 32 sterowniki MS/TP BCX1-CR-64 Sterownik/Router, 64 sterowniki MS/TP BCX1-CR-127 Sterownik/Router, 127 sterowników MS/TP Opcje -SA opcja alarmowa SNMP -X1 opcja XDriver (Ethernet & Comm1) -X2 opcja XDriver (Ethernet & Comm2 -X12 opcja XDriver (Ethernet, Comm1 & Comm2) -S opcja Smoke Control Prawa autorskie 2008, TAC Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Lipiec 2008 pdw
