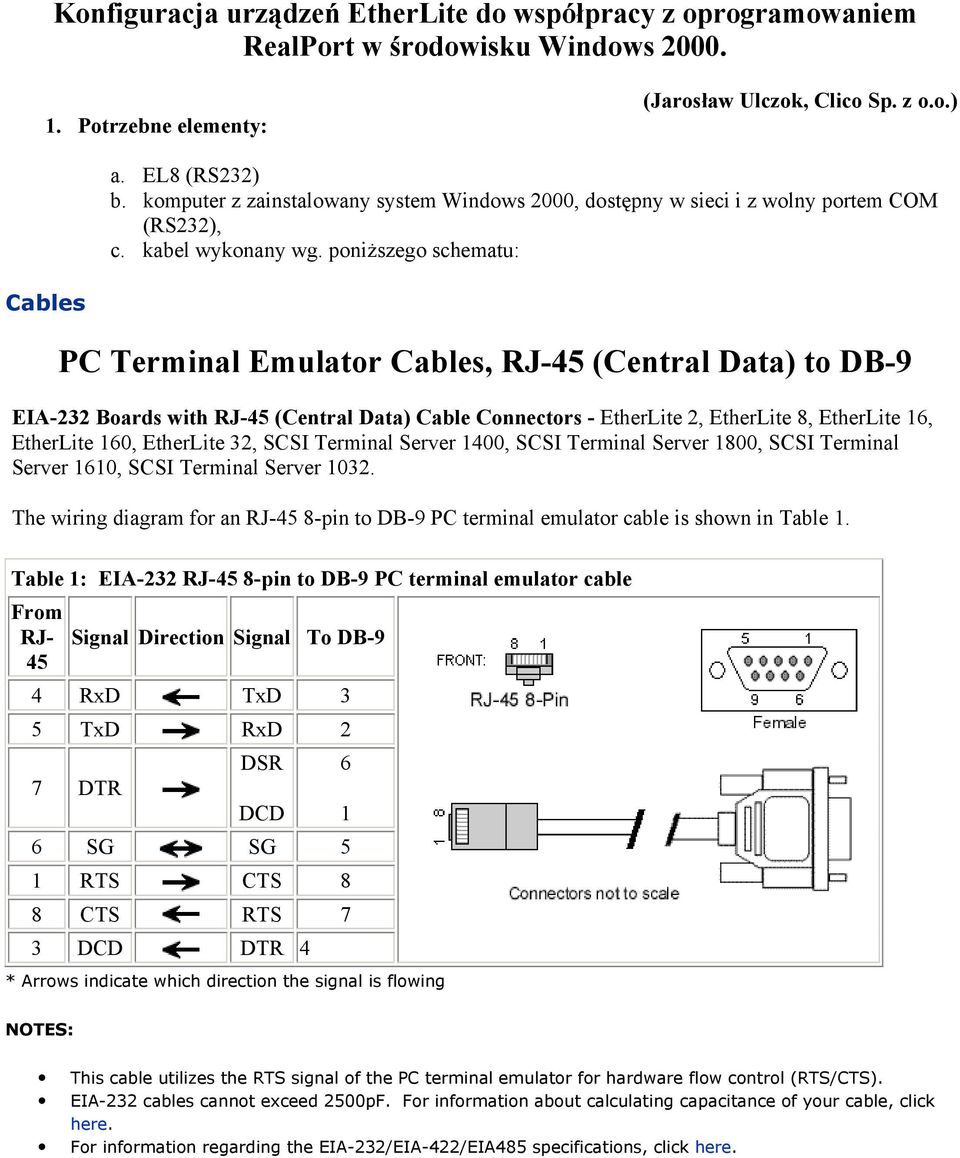

1 Konfiguracja urządzeń EtherLite do współpracy z oprogramowaniem RealPort w środowisku Windows Potrzebne elementy: (Jarosław Ulczok, Clico Sp. z o.o.) a. EL8 (RS232) b. komputer z zainstalowany system Windows 2000, dostępny w sieci i z wolny portem COM (RS232), c. kabel wykonany wg. poniższego schematu: Cables PC Terminal Emulator Cables, RJ-45 (Central Data) to DB-9 EIA-232 Boards with RJ-45 (Central Data) Cable Connectors - EtherLite 2, EtherLite 8, EtherLite 16, EtherLite 160, EtherLite 32, SCSI Terminal Server 1400, SCSI Terminal Server 1800, SCSI Terminal Server 1610, SCSI Terminal Server The wiring diagram for an RJ-45 8-pin to DB-9 PC terminal emulator cable is shown in Table 1. Table 1: EIA-232 RJ-45 8-pin to DB-9 PC terminal emulator cable From RJ- Signal Direction Signal To DB RxD TxD 3 5 TxD RxD 2 7 DTR DSR 6 DCD 1 6 SG SG 5 1 RTS CTS 8 8 CTS RTS 7 3 DCD DTR 4 * Arrows indicate which direction the signal is flowing NOTES: This cable utilizes the RTS signal of the PC terminal emulator for hardware flow control (RTS/CTS). EIA-232 cables cannot exceed 2500pF. For information about calculating capacitance of your cable, click here. For information regarding the EIA-232/EIA-422/EIA485 specifications, click here.

poniższego schematu: Cables PC Terminal Emulator Cables, RJ-45 (Central Data) to DB-9 EIA-232 Boards with RJ-45 (Central Data) Cable Connectors - EtherLite 2, EtherLite 8, EtherLite 16, EtherLite

2 1. Ustawienia adresu IP w EL za pomocą terminala (komputera PC): a. Odłączyć kabel sieciowy z EL, b. Podłączyć (wykonany wcześniej) kabel RS do portu COM komputera PC i PIERWSZEGO portu RS w EL (gniazdko RJ45 na panelu czołowym oznaczone 1 ) c. Uruchomić emulator terminala na komputerze PC (np. Hyper Terminal) i skonfigurować port COM, do którego podłączono EL parametry transmisji: 19200,8,1,N, kontrola przepływu bez znaczenia najlepiej ustawić none d. Włączyć zasilanie EL i gdy kontrolka ON zaczyna migać, naciskać na terminalu znak # (shift+3) co najmniej trzy razy aż do ukazania się znaku zachęty: e. po ukazaniu się znaku zachęty (napis: EL-8+ V7.2 informuje o wersji firmware-u) komendami IP, GW, SM ustawiamy pożądane parametry:

Uruchomić emulator terminala na komputerze PC (np.

3 f. na koniec wydajemy polecenie store, które zapisuje ustawienia w pamięci urządzenia: 2. Uaktualnienie firmware-u: a. Ze stron należy pobrać nowy firmware dla konkretnego urządzenia EL (należy zwrócić uwagę czy jest to firmware obsługujący RealPort) np. dla EL8 będzie to bin:

com należy pobrać nowy firmware dla konkretnego urządzenia EL (należy

4 b. Teraz podłączamy EL do sieci komputerowej i uruchamiamy na komputerze program DgIpServ.exe (wcześniej przesłany do państwa lub do pobrania z Komputer i EL muszą być w tym samym segmencie sieci. Ponadto należy zwrócić uwagę na wyłączenie wszelkich programów typu personal firewall/secure client. Wybieramy odpowiednią opcję: c. wskazujemy właściwy plik binarny (wcześniej ściągnięty na komputer):

Komputer i EL muszą być w tym samym segmencie sieci.

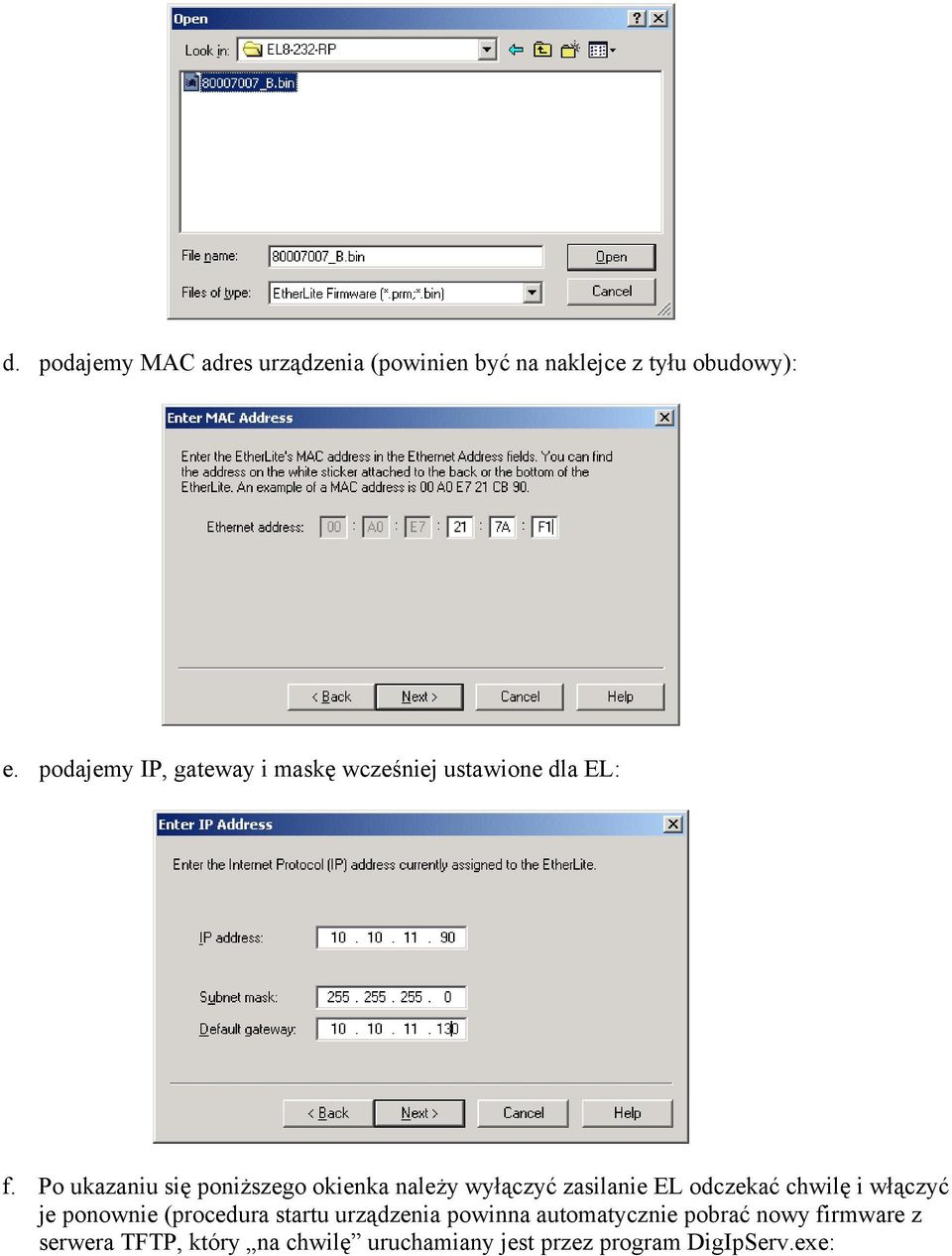

5 d. podajemy MAC adres urządzenia (powinien być na naklejce z tyłu obudowy): e. podajemy IP, gateway i maskę wcześniej ustawione dla EL: f. Po ukazaniu się poniższego okienka należy wyłączyć zasilanie EL odczekać chwilę i włączyć je ponownie (procedura startu urządzenia powinna automatycznie pobrać nowy firmware z serwera TFTP, który na chwilę uruchamiany jest przez program DigIpServ.exe:

Po ukazaniu się poniższego okienka należy wyłączyć zasilanie EL odczekać chwilę i włączyć je

6 g. taki komunikat otrzymanym gdy uaktualnienie zakończy się sukcesem: h. Po uaktualnieniu należy je zweryfikować, w tym celu ponownie podłączamy komputer (przez COM) do portu nr JEDEN, odłączamy EL z sieci i po zalogowaniu sprawdzamy nagłówek zgłoszenia. Napis: --EL 8+ V1.4 oznacza, że firmware jest uaktualniony (niskie wersje firmware-u są przeznaczone do współpracy z RealPort):

portu nr JEDEN, odłączamy EL z sieci i po zalogowaniu sprawdzamy nagłówek zgłoszenia.

7 3. Instalacja RealPort pod W2K: a. Ze stron należy pobrać najnowszy driver do W2K: ( przy okazji warto także pobrać dokumentację. b. Instalujemy driver zgodnie z opisem zamieszczonym w pliku Reame.txt: Control Panel -> klikamy System, zakładka Hardware -> klikamy: Device Manager wybieramy dodawanie urządzenia bez wykrywania, wybieramy: Multi-port Serial Adapters i wskazujemy na dysku plik digirprt.inf (w miejscu gdzie wcześniej rozpakowaliśmy pliki z driverem). Dalej wybieramy oczywiście EtherLite. c. Wpisujemy IP urządzenia: d. Jeżeli otrzymamy komunikat jak poniżej należy spróbować kilka razy powtórzyć próbę połączenia. a także zrestartować EL.:

txt: Control Panel -> klikamy System, zakładka Hardware -> klikamy: Device Manager wybieramy dodawanie urządzenia bez wykrywania, wybieramy: Multi-port Serial Adapters i wskazujemy

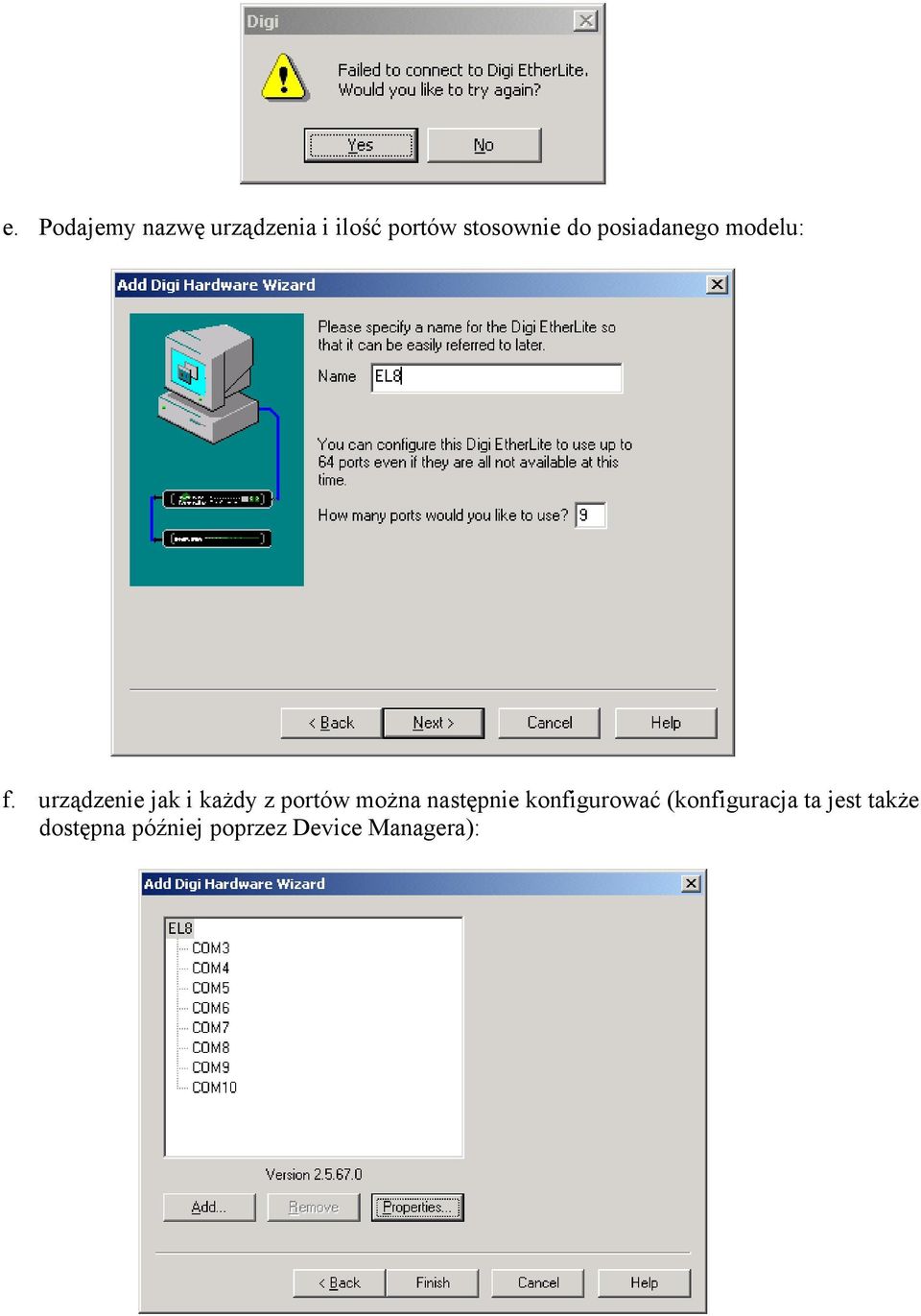

8 e. Podajemy nazwę urządzenia i ilość portów stosownie do posiadanego modelu: f. urządzenie jak i każdy z portów można następnie konfigurować (konfiguracja ta jest także dostępna później poprzez Device Managera):

9 g. od tej chwili urządzenie jest zainstalowane w systemie i mamy dodatkowe porty szeregowe: h. i można używać tych portów COM we wszystkich aplikacjach Windows:

10 4. Uwagi końcowe a. Transmisja między EL a komputerem odbywa się za pomocą TCP/IP, tak więc cały tor sieciowy jest ukryty dla komunikacji wykonywanej po łączu szeregowym. b. Koniec
