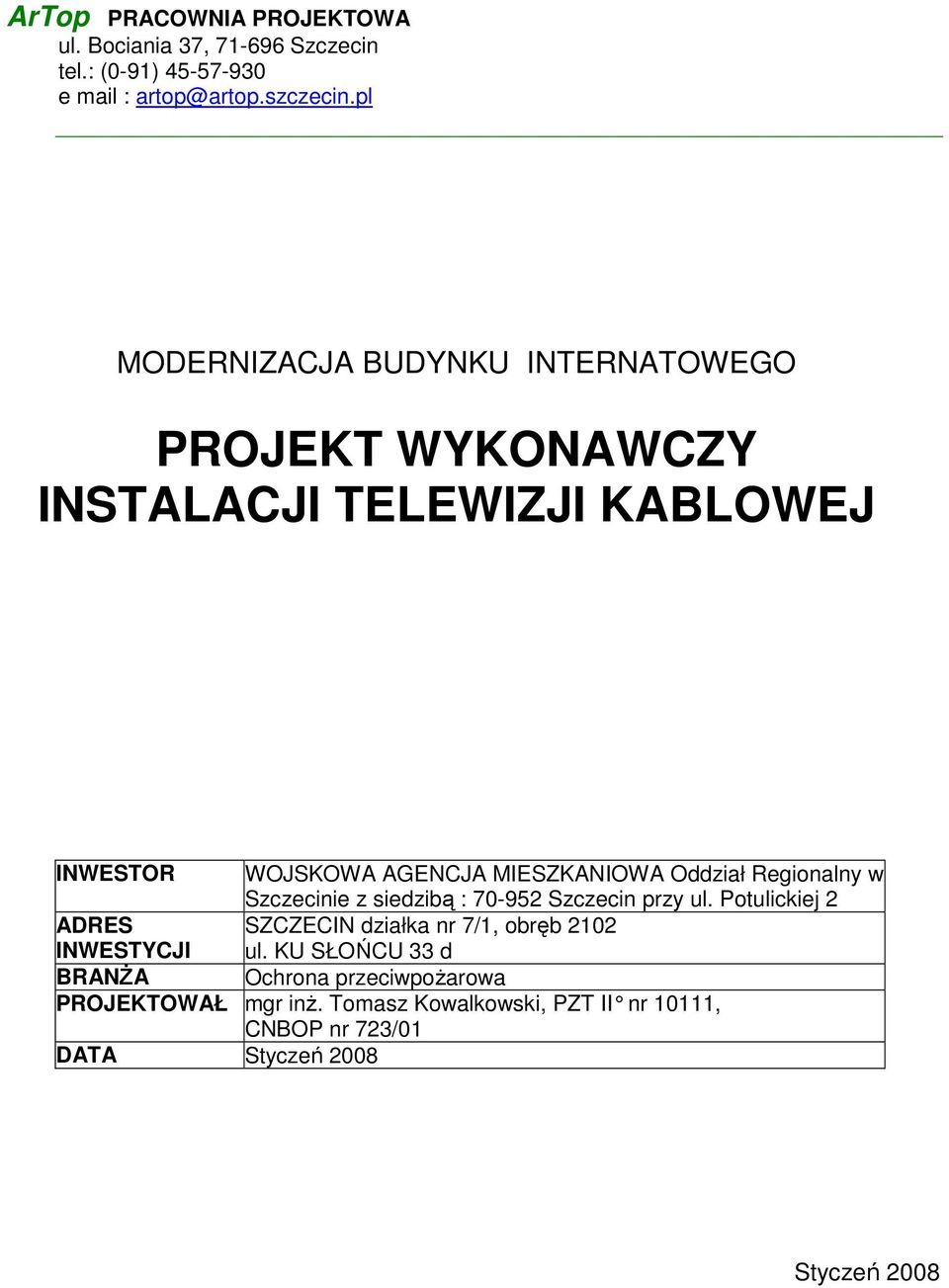

1 ArTop PRACOWNIA PROJEKTOWA ul. Bociania 37, Szczecin tel.: (0-91) e mail : artop@artop.szczecin.pl MODERNIZACJA BUDYNKU INTERNATOWEGO PROJEKT WYKONAWCZY INSTALACJI TELEWIZJI KABLOWEJ INWESTOR WOJSKOWA AGENCJA MIESZKANIOWA Oddział Regionalny w Szczecinie z siedzibą : Szczecin przy ul. Potulickiej 2 ADRES SZCZECIN działka nr 7/1, obręb 2102 INWESTYCJI ul. KU SŁOŃCU 33 d BRANŻA Ochrona przeciwpożarowa PROJEKTOWAŁ mgr inż. Tomasz Kowalkowski, PZT II nr 10111, CNBOP nr 723/01 DATA Styczeń 2008 Styczeń 2008

Oddział Regionalny w Szczecinie z siedzibą : 70-952 Szczecin przy ul.

2 SPIS TREŚCI: 1. INFORMACJE OGÓLNE Przedmiot opracowania Podstawa techniczna opracowania Zakres opracowania OPIS ROZWIĄZAŃ TECHNICZNYCH Opis obiektu, stan istniejący i planowany Dobór systemu Zastosowane elementy systemu TV Gniazdo RTV-SAT Muliswitch WYMAGANIA W ZAKRESIE MONTAŻU, ROZRUCHU, ODBIORU I EKSPLOATACJI Sposób wykonania wnętrzowej instalacji TV Sposób prowadzenia wnętrzowej instalacji TV UWAGI DLA UŻYTKOWNIKA SYSTEMU RYSUNKI. 01. Schemat ideowy instalacji TV kablowej. 02. Rzut piwnic. Rozmieszczenie urządzeń. 03. Rzut Parteru. Rozmieszczenie urządzeń. 04. Rzut. Piętra I. Rozmieszczenie urządzeń. 05. Rzut Piętra II. Rozmieszczenie urządzeń. Projekt wykonawczy instalacji TV kablowej w obiekcie: Strona 2

WYMAGANIA W ZAKRESIE MONTAŻU, ROZRUCHU, ODBIORU I EKSPLOATACJI... 5 3.1 Sposób wykonania wnętrzowej instalacji TV... 5 3.2 Sposób prowadzenia wnętrzowej instalacji TV... 5 4.

3 1. INFORMACJE OGÓLNE 1.1 Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji TV kablowej w budynku Internatu wojskowego w Szczecinie, przy ul. Ku Słońcu 33d. 1.2 Podstawa techniczna opracowania Projekt architektoniczny przebudowy budynku internatu wojskowego. Aktualny podkład geodezyjny do celów projektowych z istniejącą linią kablową TV (pod chodnikiem ul. Ku Słońcu, przy budynku) i wskazanym miejscem planowanego przyłącza do budynku internatu. Wymagania inwestora zawarte w SWIZ. Uzgodnienia międzybranżowe. Wizja lokalna. Karty katalogowe zastosowanych urządzeń Warunki techniczne wykonania i odbioru robót budowlano montażowych - Tom V - Instalacje elektryczne, wyd. C.O.B.R.I. i U.E. Elektromontaż Warszawa. 1.3 Zakres opracowania Opracowanie przewiduje: wykonanie projektu wnętrzowej instalacji przewodowej TV kablowej w obiekcie internatu wojskowego w Szczecinie przy ul. Ku Słońcu 33d (zamontowanie gniazd RTV oraz skrzynek łączeniowych) na kondygnacjach Parteru, Piętra I i Piętra II. zaproponowanie urządzeń aktywnych (multiswitchy) - opcja Opracowanie nie obejmuje: doboru urządzeń aktywnych a jedynie propozycję Projekt wykonawczy instalacji TV kablowej w obiekcie: Strona 3

Wymagania inwestora zawarte w SWIZ. Uzgodnienia międzybranżowe. Wizja lokalna.

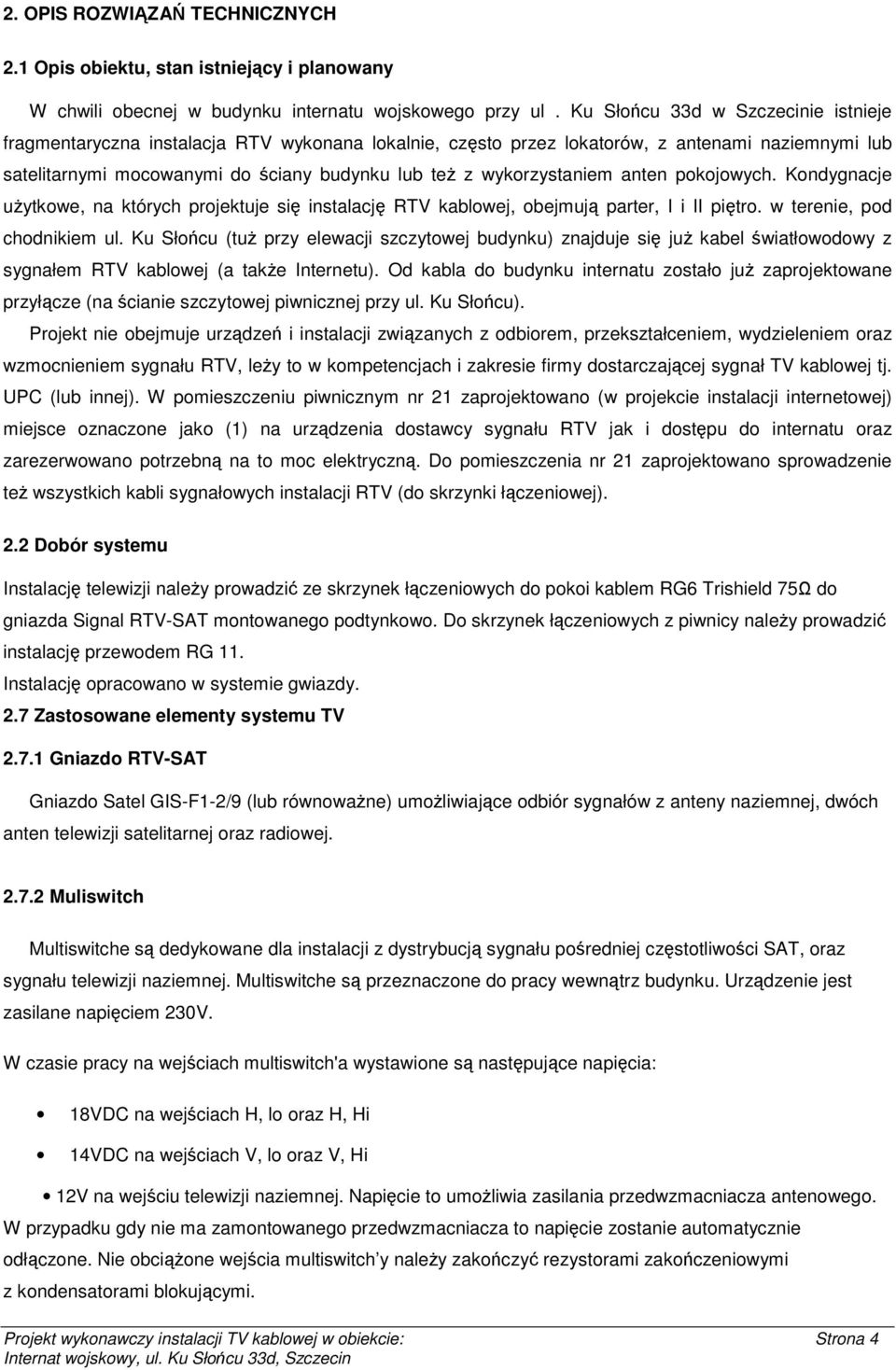

4 2. OPIS ROZWIĄZAŃ TECHNICZNYCH 2.1 Opis obiektu, stan istniejący i planowany W chwili obecnej w budynku internatu wojskowego przy ul. Ku Słońcu 33d w Szczecinie istnieje fragmentaryczna instalacja RTV wykonana lokalnie, często przez lokatorów, z antenami naziemnymi lub satelitarnymi mocowanymi do ściany budynku lub też z wykorzystaniem anten pokojowych. Kondygnacje użytkowe, na których projektuje się instalację RTV kablowej, obejmują parter, I i II piętro. w terenie, pod chodnikiem ul. Ku Słońcu (tuż przy elewacji szczytowej budynku) znajduje się już kabel światłowodowy z sygnałem RTV kablowej (a także Internetu). Od kabla do budynku internatu zostało już zaprojektowane przyłącze (na ścianie szczytowej piwnicznej przy ul. Ku Słońcu). Projekt nie obejmuje urządzeń i instalacji związanych z odbiorem, przekształceniem, wydzieleniem oraz wzmocnieniem sygnału RTV, leży to w kompetencjach i zakresie firmy dostarczającej sygnał TV kablowej tj. UPC (lub innej). W pomieszczeniu piwnicznym nr 21 zaprojektowano (w projekcie instalacji internetowej) miejsce oznaczone jako (1) na urządzenia dostawcy sygnału RTV jak i dostępu do internatu oraz zarezerwowano potrzebną na to moc elektryczną. Do pomieszczenia nr 21 zaprojektowano sprowadzenie też wszystkich kabli sygnałowych instalacji RTV (do skrzynki łączeniowej). 2.2 Dobór systemu Instalację telewizji należy prowadzić ze skrzynek łączeniowych do pokoi kablem RG6 Trishield 75Ω do gniazda Signal RTV-SAT montowanego podtynkowo. Do skrzynek łączeniowych z piwnicy należy prowadzić instalację przewodem RG 11. Instalację opracowano w systemie gwiazdy. 2.7 Zastosowane elementy systemu TV Gniazdo RTV-SAT Gniazdo Satel GIS-F1-2/9 (lub równoważne) umożliwiające odbiór sygnałów z anteny naziemnej, dwóch anten telewizji satelitarnej oraz radiowej Muliswitch Multiswitche są dedykowane dla instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. Urządzenie jest zasilane napięciem 230V. W czasie pracy na wejściach multiswitch'a wystawione są następujące napięcia: 18VDC na wejściach H, lo oraz H, Hi 14VDC na wejściach V, lo oraz V, Hi 12V na wejściu telewizji naziemnej. Napięcie to umożliwia zasilania przedwzmacniacza antenowego. W przypadku gdy nie ma zamontowanego przedwzmacniacza to napięcie zostanie automatycznie odłączone. Nie obciążone wejścia multiswitch y należy zakończyć rezystorami zakończeniowymi z kondensatorami blokującymi. Projekt wykonawczy instalacji TV kablowej w obiekcie: Strona 4

wykorzystaniem anten pokojowych. Kondygnacje użytkowe, na których projektuje się instalację RTV kablowej, obejmują parter, I i II piętro. w terenie, pod chodnikiem ul.

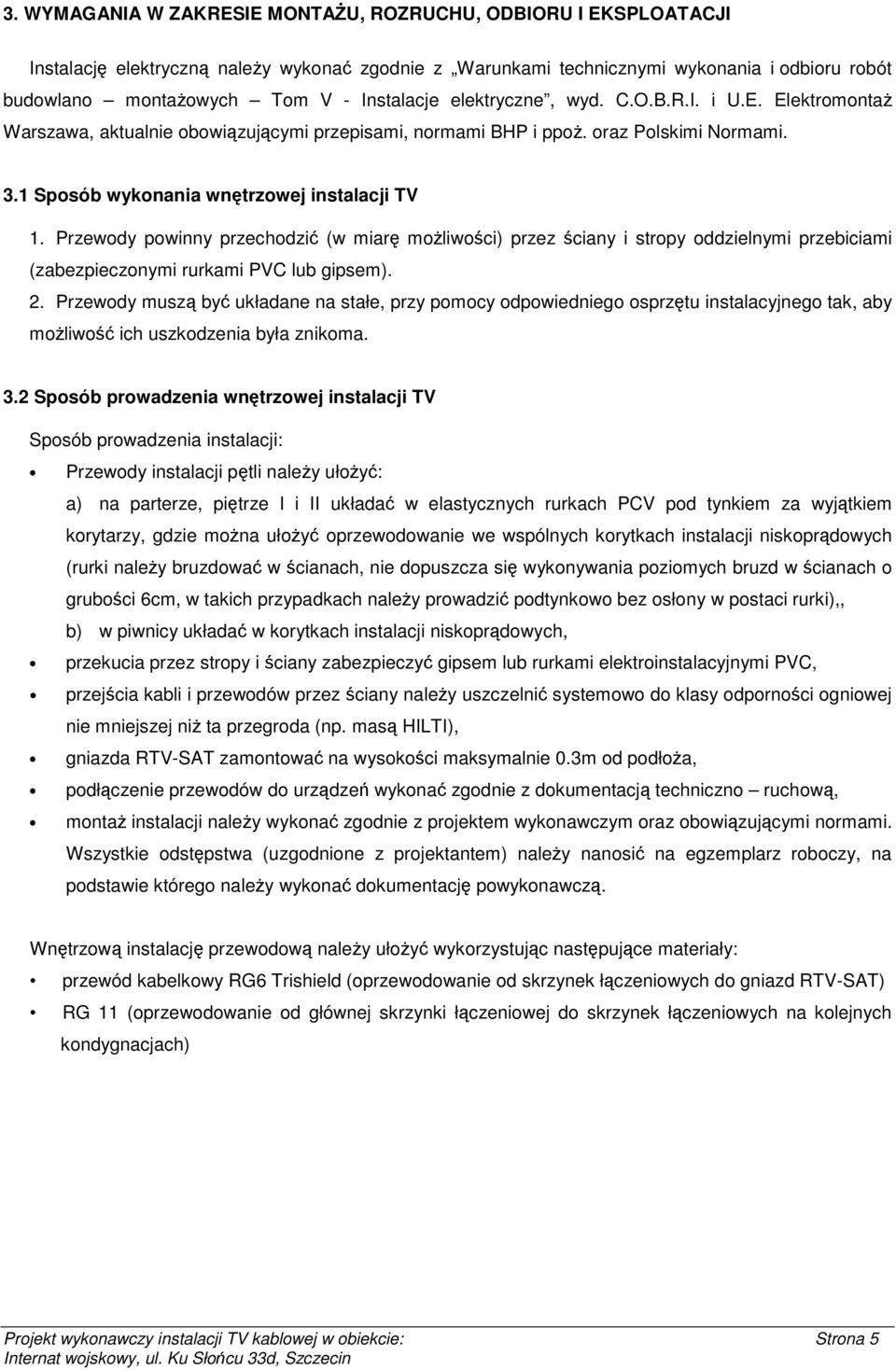

5 3. WYMAGANIA W ZAKRESIE MONTAŻU, ROZRUCHU, ODBIORU I EKSPLOATACJI Instalację elektryczną należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych Tom V - Instalacje elektryczne, wyd. C.O.B.R.I. i U.E. Elektromontaż Warszawa, aktualnie obowiązującymi przepisami, normami BHP i ppoż. oraz Polskimi Normami. 3.1 Sposób wykonania wnętrzowej instalacji TV 1. Przewody powinny przechodzić (w miarę możliwości) przez ściany i stropy oddzielnymi przebiciami (zabezpieczonymi rurkami PVC lub gipsem). 2. Przewody muszą być układane na stałe, przy pomocy odpowiedniego osprzętu instalacyjnego tak, aby możliwość ich uszkodzenia była znikoma. 3.2 Sposób prowadzenia wnętrzowej instalacji TV Sposób prowadzenia instalacji: Przewody instalacji pętli należy ułożyć: a) na parterze, piętrze I i II układać w elastycznych rurkach PCV pod tynkiem za wyjątkiem korytarzy, gdzie można ułożyć oprzewodowanie we wspólnych korytkach instalacji niskoprądowych (rurki należy bruzdować w ścianach, nie dopuszcza się wykonywania poziomych bruzd w ścianach o grubości 6cm, w takich przypadkach należy prowadzić podtynkowo bez osłony w postaci rurki),, b) w piwnicy układać w korytkach instalacji niskoprądowych, przekucia przez stropy i ściany zabezpieczyć gipsem lub rurkami elektroinstalacyjnymi PVC, przejścia kabli i przewodów przez ściany należy uszczelnić systemowo do klasy odporności ogniowej nie mniejszej niż ta przegroda (np. masą HILTI), gniazda RTV-SAT zamontować na wysokości maksymalnie 0.3m od podłoża, podłączenie przewodów do urządzeń wykonać zgodnie z dokumentacją techniczno ruchową, montaż instalacji należy wykonać zgodnie z projektem wykonawczym oraz obowiązującymi normami. Wszystkie odstępstwa (uzgodnione z projektantem) należy nanosić na egzemplarz roboczy, na podstawie którego należy wykonać dokumentację powykonawczą. Wnętrzową instalację przewodową należy ułożyć wykorzystując następujące materiały: przewód kabelkowy RG6 Trishield (oprzewodowanie od skrzynek łączeniowych do gniazd RTV-SAT) RG 11 (oprzewodowanie od głównej skrzynki łączeniowej do skrzynek łączeniowych na kolejnych kondygnacjach) Projekt wykonawczy instalacji TV kablowej w obiekcie: Strona 5

Przewody powinny przechodzić (w miarę możliwości) przez ściany i stropy oddzielnymi przebiciami (zabezpieczonymi rurkami PVC lub gipsem). 2.

6 4. UWAGI DLA UŻYTKOWNIKA SYSTEMU 1. Wykonawstwo i konserwację zaprojektowanego systemu należy zlecić wyspecjalizowanej firmie, która posiada odpowiednio przeszkolonych pracowników. Wykonawca oraz konserwator powinien być akceptowany przez producentów zastosowanych urządzeń. 2. Po przekazaniu instalacji do eksploatacji należy zlecić w/w, stałą konserwację zapewniającą prawidłowość funkcjonowania systemu. 3. Użytkownik systemu jest odpowiedzialny za prowadzenie zeszytu kontrolnego (dziennika operacyjnego), w którym należy zamieszczać wszystkie uwagi dotyczące pracy systemu: regularne kontrole instalacji i urządzeń, dokonywane naprawy, zmiany i uzupełnienia w instalacji, wszystkie alarmy: rzeczywiste, pozorowane, fałszywe oraz uszkodzenia. 4. Podczas prowadzenia prac (instalacyjno montażowych) instalacji TV należy zapewnić: nadzór autorski, nadzór inwestorski.). 5. Odbiór instalacji powinien odbyć się po wykonaniu całego systemu zgodnie z opracowaną dokumentacją techniczną i ewentualnymi zmianami wpisanymi do dziennika budowy. 6. Odbiór instalacji należy połączyć z przekazaniem instalacji do eksploatacji w odbiorze powinien brać udział konserwator systemu, który sprawował będzie nadzór nad instalacją. Projekt wykonawczy instalacji TV kablowej w obiekcie: Strona 6

Po przekazaniu instalacji do eksploatacji należy zlecić w/w, stałą konserwację zapewniającą prawidłowość funkcjonowania systemu. 3.
