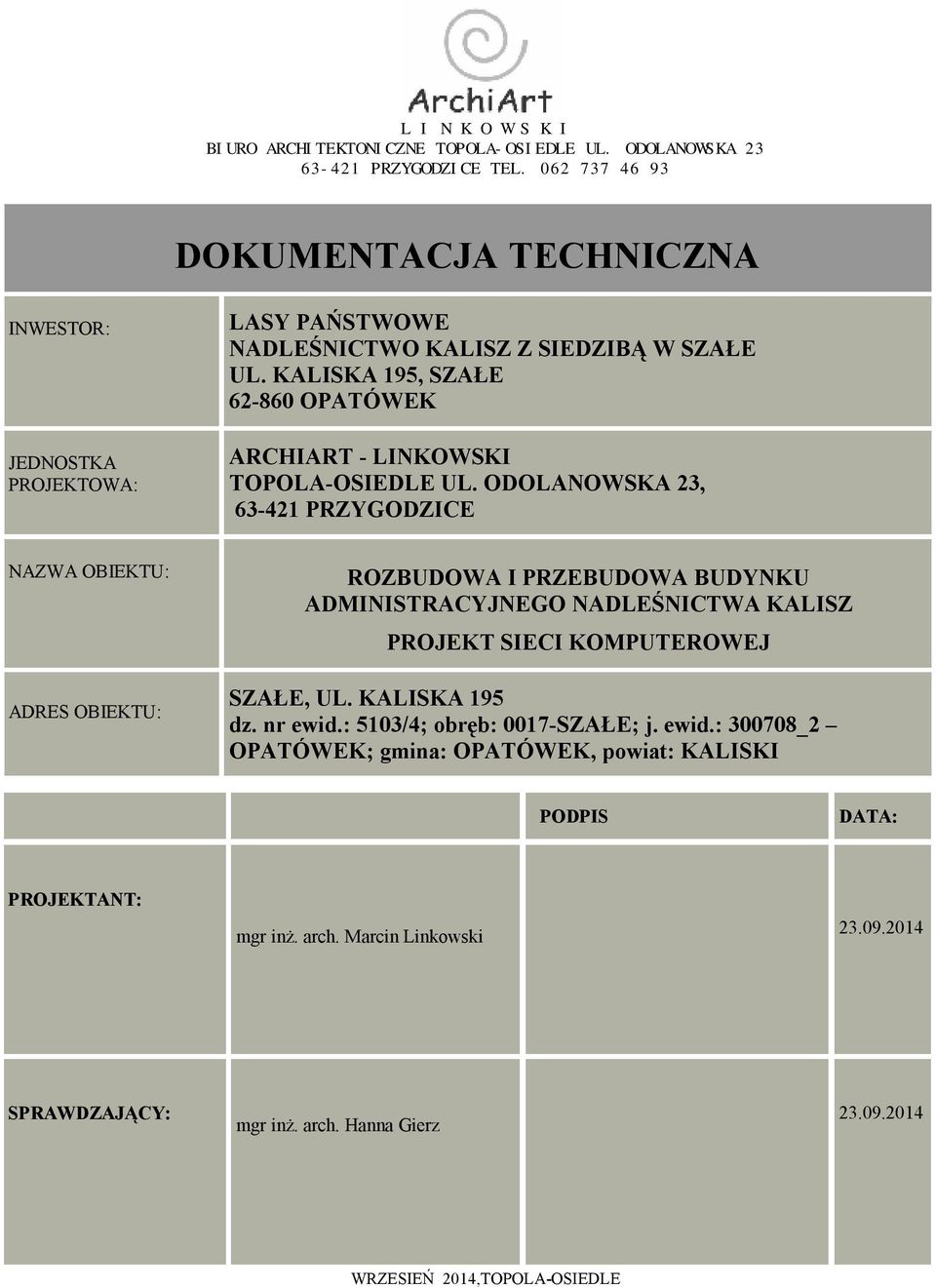

1 L I N K O W S K I BIURO ARCHITEKTONICZNE TOPOLA-OSIEDLE UL. ODOLANOWSKA PRZYGODZICE TEL DOKUMENTACJA TECHNICZNA INWESTOR: JEDNOSTKA PROJEKTOWA: LASY PAŃSTWOWE NADLEŚNICTWO KALISZ Z SIEDZIBĄ W SZAŁE UL. KALISKA 195, SZAŁE OPATÓWEK ARCHIART - LINKOWSKI TOPOLA-OSIEDLE UL. ODOLANOWSKA 23, PRZYGODZICE NAZWA OBIEKTU: ADRES OBIEKTU: ROZBUDOWA I PRZEBUDOWA BUDYNKU ADMINISTRACYJNEGO NADLEŚNICTWA KALISZ PROJEKT SIECI KOMPUTEROWEJ SZAŁE, UL. KALISKA 195 dz. nr ewid.: 5103/4; obręb: 0017-SZAŁE; j. ewid.: _2 OPATÓWEK; gmina: OPATÓWEK, powiat: KALISKI PODPIS DATA: PROJEKTANT: mgr inż. arch. Marcin Linkowski SPRAWDZAJĄCY: mgr inż. arch. Hanna Gierz WRZESIEŃ 2014,TOPOLA-OSIEDLE

KALISKA 195, SZAŁE 62-860 OPATÓWEK ARCHIART - LINKOWSKI TOPOLA-OSIEDLE UL.

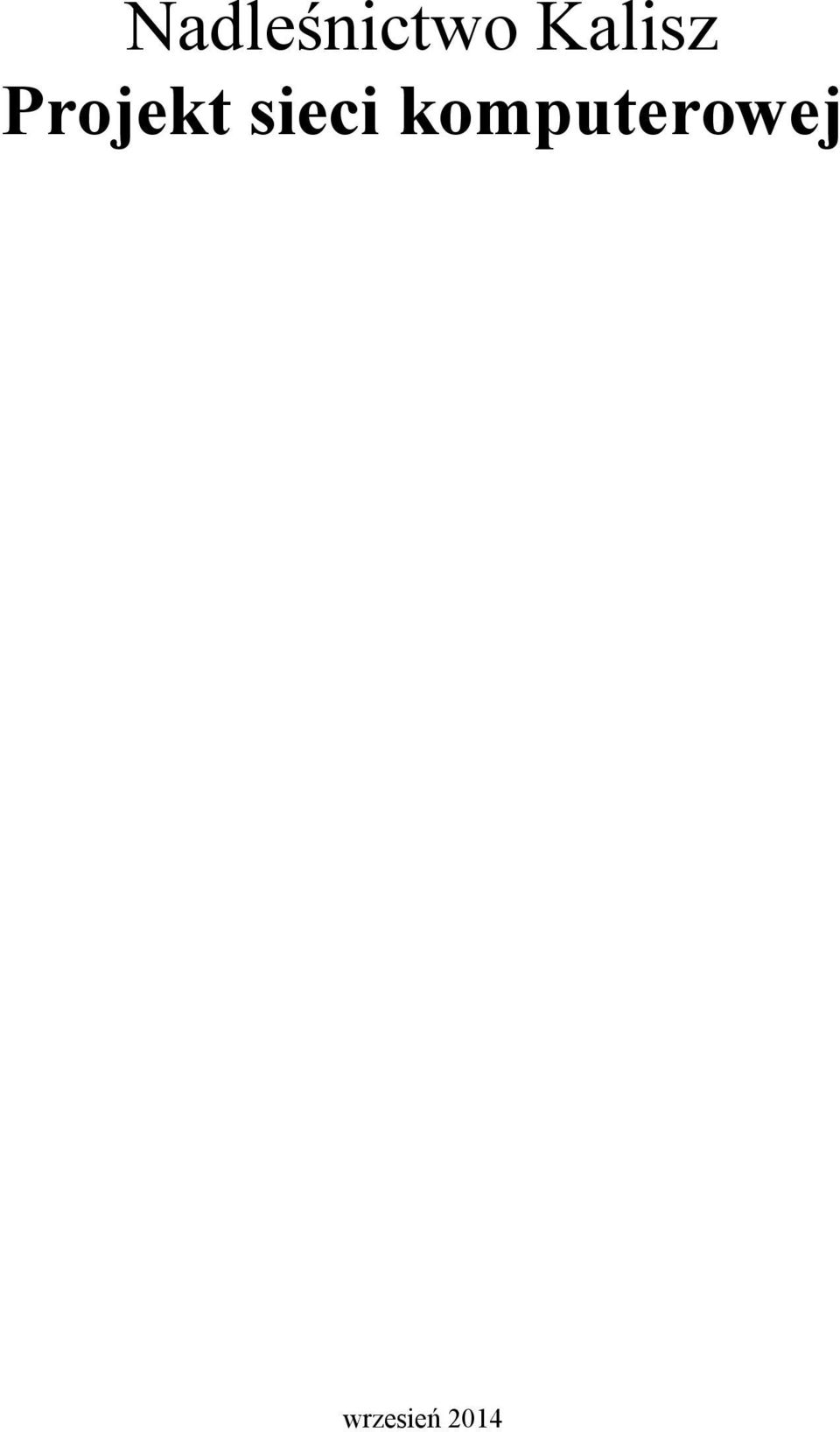

2 Nadleśnictwo Kalisz Projekt sieci komputerowej wrzesień 2014

3 Spis treści: 1. Opis ogólny Podstawa opracowania dokumentacji.3 2. Założenia projektowe Okablowanie logiczne Szczegóły okablowania Oznaczenie przewodów 4 3. Główny punkt dystrybucyjny MDF Przystosowanie pomieszczenia Projekt pomieszczenia MDF Wyposażenie MDF.5 4. Projekt infrastruktury logicznej Plany fizyczne Oznaczenie gniazd logicznych 6-2 -

2. Projekt pomieszczenia MDF...5 3.3. Wyposażenie MDF.5 4. Projekt infrastruktury logicznej...6 4.1.

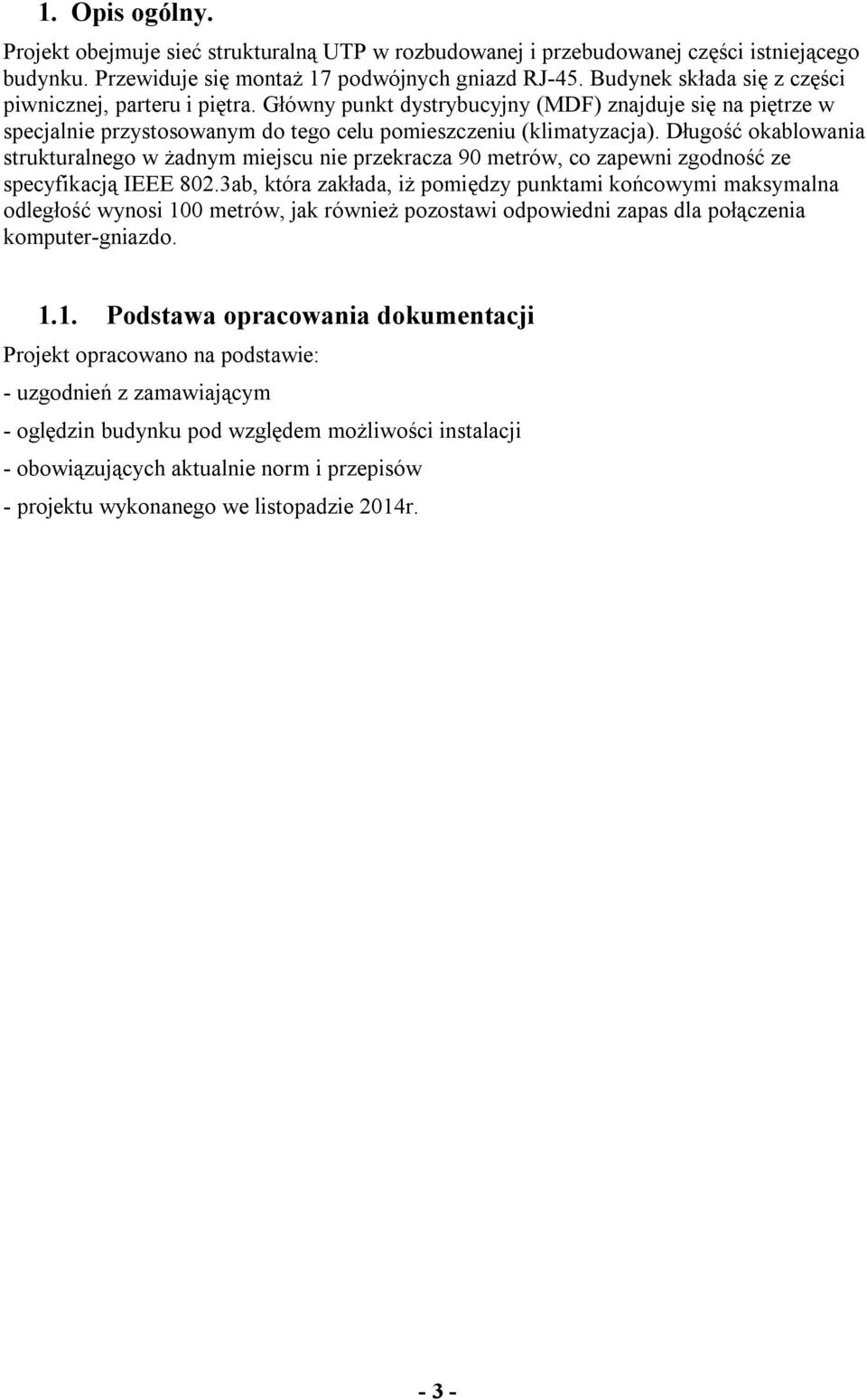

4 1. Opis ogólny. Projekt obejmuje sieć strukturalną UTP w rozbudowanej i przebudowanej części istniejącego budynku. Przewiduje się montaż 17 podwójnych gniazd RJ-45. Budynek składa się z części piwnicznej, parteru i piętra. Główny punkt dystrybucyjny (MDF) znajduje się na piętrze w specjalnie przystosowanym do tego celu pomieszczeniu (klimatyzacja). Długość okablowania strukturalnego w żadnym miejscu nie przekracza 90 metrów, co zapewni zgodność ze specyfikacją IEEE 802.3ab, która zakłada, iż pomiędzy punktami końcowymi maksymalna odległość wynosi 100 metrów, jak również pozostawi odpowiedni zapas dla połączenia komputer-gniazdo Podstawa opracowania dokumentacji Projekt opracowano na podstawie: - uzgodnień z zamawiającym - oględzin budynku pod względem możliwości instalacji - obowiązujących aktualnie norm i przepisów - projektu wykonanego we listopadzie 2014r

Długość okablowania strukturalnego w żadnym miejscu nie przekracza 90 metrów, co zapewni zgodność ze specyfikacją IEEE 802.

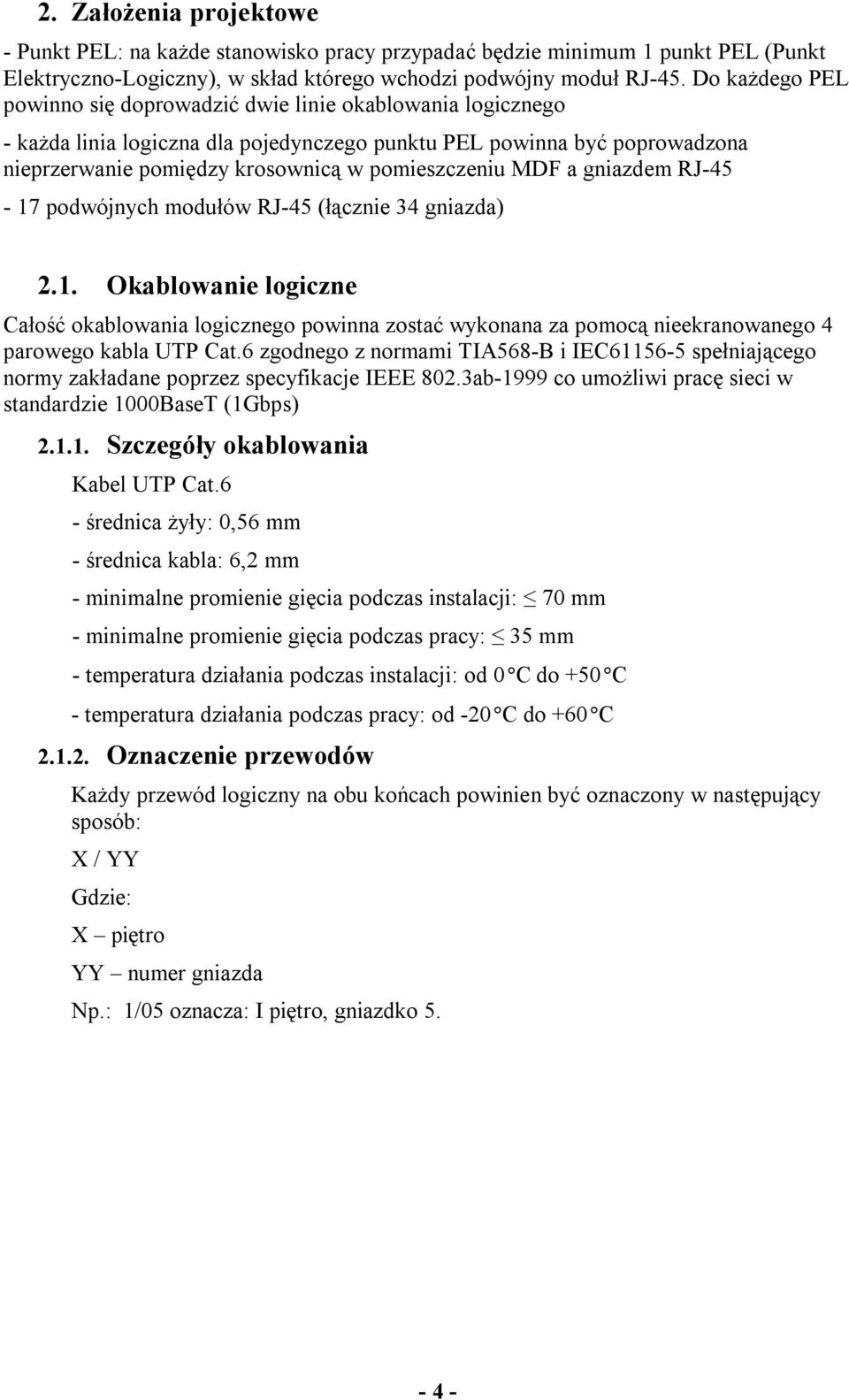

5 2. Założenia projektowe - Punkt PEL: na każde stanowisko pracy przypadać będzie minimum 1 punkt PEL (Punkt Elektryczno-Logiczny), w skład którego wchodzi podwójny moduł RJ-45. Do każdego PEL powinno się doprowadzić dwie linie okablowania logicznego - każda linia logiczna dla pojedynczego punktu PEL powinna być poprowadzona nieprzerwanie pomiędzy krosownicą w pomieszczeniu MDF a gniazdem RJ podwójnych modułów RJ-45 (łącznie 34 gniazda) 2.1. Okablowanie logiczne Całość okablowania logicznego powinna zostać wykonana za pomocą nieekranowanego 4 parowego kabla UTP Cat.6 zgodnego z normami TIA568-B i IEC spełniającego normy zakładane poprzez specyfikacje IEEE 802.3ab-1999 co umożliwi pracę sieci w standardzie 1000BaseT (1Gbps) Szczegóły okablowania Kabel UTP Cat.6 - średnica żyły: 0,56 mm - średnica kabla: 6,2 mm - minimalne promienie gięcia podczas instalacji: 70 mm - minimalne promienie gięcia podczas pracy: 35 mm - temperatura działania podczas instalacji: od 0 C do +50 C - temperatura działania podczas pracy: od -20 C do +60 C Oznaczenie przewodów Każdy przewód logiczny na obu końcach powinien być oznaczony w następujący sposób: X / YY Gdzie: X piętro YY numer gniazda Np.: 1/05 oznacza: I piętro, gniazdko

MDF a gniazdem RJ-45-17 podwójnych modułów RJ-45 (łącznie 34 gniazda) 2.1. Okablowanie logiczne Całość okablowania logicznego powinna zostać wykonana za pomocą nieekranowanego 4 parowego kabla UTP Cat.

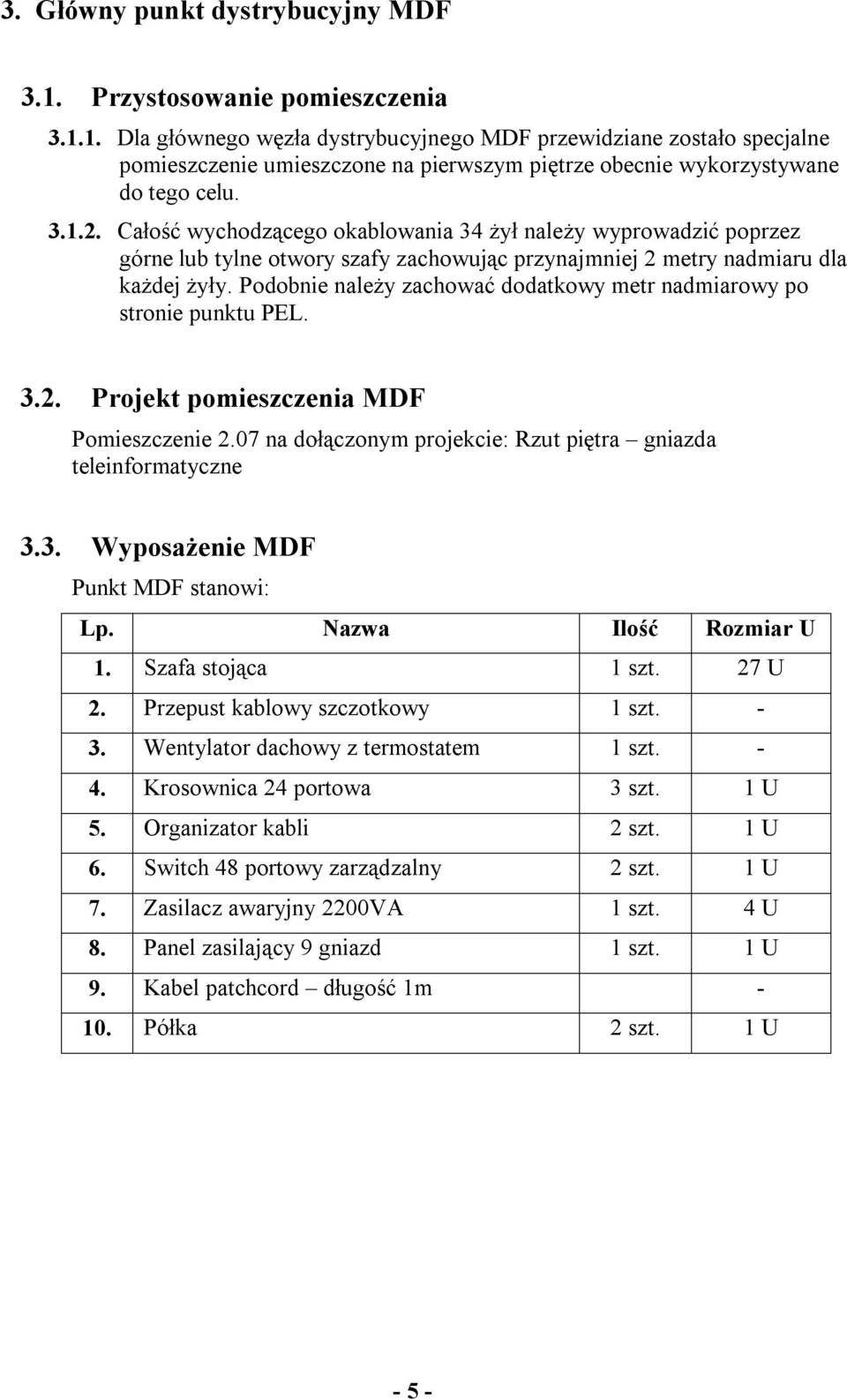

6 3. Główny punkt dystrybucyjny MDF 3.1. Przystosowanie pomieszczenia Dla głównego węzła dystrybucyjnego MDF przewidziane zostało specjalne pomieszczenie umieszczone na pierwszym piętrze obecnie wykorzystywane do tego celu Całość wychodzącego okablowania 34 żył należy wyprowadzić poprzez górne lub tylne otwory szafy zachowując przynajmniej 2 metry nadmiaru dla każdej żyły. Podobnie należy zachować dodatkowy metr nadmiarowy po stronie punktu PEL Projekt pomieszczenia MDF Pomieszczenie 2.07 na dołączonym projekcie: Rzut piętra gniazda teleinformatyczne 3.3. Wyposażenie MDF Punkt MDF stanowi: Lp. Nazwa Ilość Rozmiar U 1. Szafa stojąca 1 szt. 27 U 2. Przepust kablowy szczotkowy 1 szt Wentylator dachowy z termostatem 1 szt Krosownica 24 portowa 3 szt. 1 U 5. Organizator kabli 2 szt. 1 U 6. Switch 48 portowy zarządzalny 2 szt. 1 U 7. Zasilacz awaryjny 2200VA 1 szt. 4 U 8. Panel zasilający 9 gniazd 1 szt. 1 U 9. Kabel patchcord długość 1m Półka 2 szt. 1 U - 5 -

Podobnie należy zachować dodatkowy metr nadmiarowy po stronie punktu PEL. 3.2. Projekt pomieszczenia MDF Pomieszczenie 2.07 na dołączonym projekcie: Rzut piętra gniazda teleinformatyczne 3.3. Wyposażenie MDF Punkt MDF stanowi: Lp.

7 4. Projekt infrastruktury logicznej. Projekt infrastruktury logicznej zakłada stworzenie 17 punktów PEL na obszarze nowej części budynku Nadleśnictwa w Kaliszu. Do każdego punktu doprowadzone będą 2 żyły przewodów UTP Cat.6. W większej części instalacja zostanie poprowadzona w korytach natynkowych umieszczonych nad sufitem. Zejścia do punktów PEL wykonane będą podtynkowo w rurce PCV. Zakończenia punktów logicznych zarówno po stronie krosownicy głównego węzła dystrybucyjnego MDF jak i punktu PEL powinny być wykonane w standardzie TIA568-B 4.1. Plany fizyczne Plany fizyczne obejmują rozkład okablowania strukturalnego Plan fizyczny piwnicy Na dołączonym projekcie: Rzut piwnicy gniazda teleinformatyczne Plan fizyczny parteru Na dołączonym projekcie: Rzut parteru gniazda teleinformatyczne Plan fizyczny piętra Na dołączonym projekcie: Rzut piętra gniazda teleinformatyczne 4.2. Oznaczenie gniazd logicznych Każdy zestaw gniazd logicznych wchodzących w skład pojedynczego punktu PEL powinien być oznaczony w następujący sposób: gdzie: X / YY X piętro (P Piwnica, 0 Parter, 1 I Piętro) YY numer gniazda Np.: 1/05 oznacza: I piętro, gniazdo numer 5. Numery gniazd w pomieszczeniach odpowiadają numerom na krosownicach w pomieszczeniu MDF

Zejścia do punktów PEL wykonane będą podtynkowo w rurce PCV.

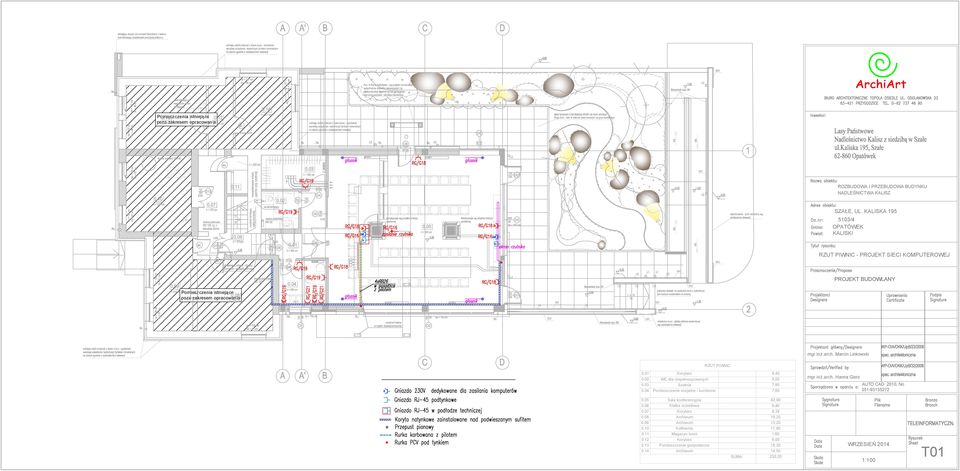

8 Pomieszczenia istnieją ce ROZBUDOWA I PRZEBUDOWA BUDYNKU NADLEŚNICTWA KALISZ SZAŁE, UL. KALISKA /4 OPATÓWEK KALISKI RZUT PIWNIC - PROJEKT SIECI KOMPUTEROWEJ PROJEKT BUDOWLANY Pomieszczenia istniejące mgr inż.arch. Marcin Linkowski RZUT PIWNIC 0.01 Korytarz 8, WC dla niepełnosprawnych 5, Szatnia 7, Pomieszczenie socjalne / kuchenne 7, Sala konferencyjna 92, Klatka schodowa 9, Korytarz 8, Archiwum 19, Archiwum 13, Kotłownia 17, Magazyn broni 1, Korytarz 6, Pomieszczenie gospodarcze 18, Archiwum 14,50 SUMA: mgr inż.arch. Hanna Gierz AUTO CAD 2010, No WRZESIEŃ :100 T01

01 Korytarz 8,40 0.02 WC dla niepełnosprawnych 5,00 0.03 Szatnia 7,95 0.04 Pomieszczenie socjalne / kuchenne 7,60 0.05 Sala konferencyjna 92,90 0.06 Klatka schodowa 9,40 0.

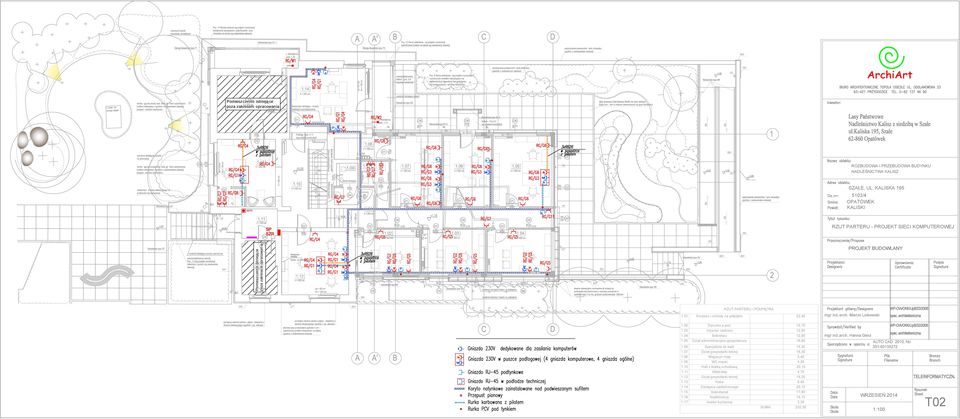

9 Pomieszczenie istnieją ce ROZBUDOWA I PRZEBUDOWA BUDYNKU NADLEŚNICTWA KALISZ ppoż SZAŁE, UL. KALISKA /4 OPATÓWEK KALISKI RZUT PARTERU - PROJEKT SIECI KOMPUTEROWEJ Pomieszczenie istnieją ce PROJEKT BUDOWLANY RZUT PARTERU I PÓŁPIĘTRA 1.01 Korytarz i schody na półpiętro 22, Dyżurka p.poż. 12, Inżynier nadzoru 12, Sekretarz 12, Dział administracyjno-gospodarczy 18, Specjalista ds kadr 15, Dział gospodarki leśnej 16, Magazyn map 5, WC męski 4, Hall z klatką schodową 20, Wiatrołap 4, Dział gospodarki leśnej 19, Kasa 8, Zastępca nadleśniczego 20, Sekretariat 17, Nadleśniczy 18, Aneks kuchenny 3,30 SUMA: mgr inż.arch. Marcin Linkowski mgr inż.arch. Hanna Gierz AUTO CAD 2010, No WRZESIEŃ :100 T02

02 Dyżurka p.poż. 12,70 1.03 Inżynier nadzoru 12,80 1.04 Sekretarz 12,80 1.05 Dział administracyjno-gospodarczy 18,65 1.06 Specjalista ds kadr 15,30 1.07 Dział gospodarki leśnej 16,30 1.

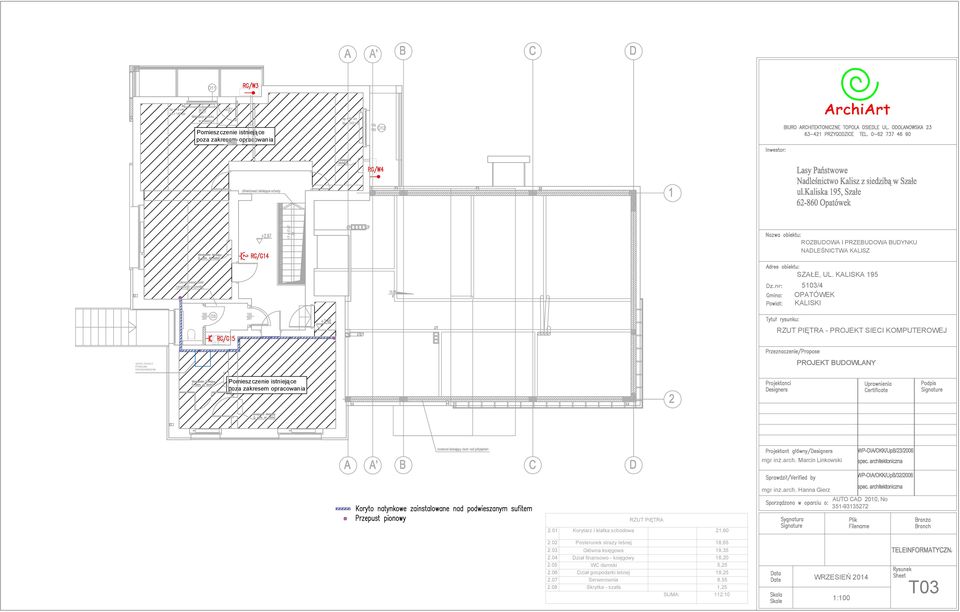

10 Pomieszczenie istnieją ce ROZBUDOWA I PRZEBUDOWA BUDYNKU NADLEŚNICTWA KALISZ SZAŁE, UL. KALISKA /4 OPATÓWEK KALISKI RZUT PIĘTRA - PROJEKT SIECI KOMPUTEROWEJ SZAFA RACK Z PANELEM KROSOWNICZYM PROJEKT BUDOWLANY Pomieszczenie istniejące mgr inż.arch. Marcin Linkowski mgr inż.arch. Hanna Gierz AUTO CAD 2010, No RZUT PIĘTRA 2.01 Korytarz i klatka schodowa 21, Posterunek straży leśnej 18, Główna księgowa 19, Dział finansowo - księgowy 18, WC damski 5, Dział gospodarki leśnej 19, Serwerownia 8, Skrytka - szafa 1,25 SUMA: WRZESIEŃ :100 T03

mgr inż.arch. Marcin Linkowski mgr inż.arch. Hanna Gierz AUTO CAD 2010, No 351-93135272 RZUT PIĘTRA 2.01 Korytarz i klatka schodowa 21,60 2.
