1 WAGA PALETOWA LUB POMOSTOWA NUMER PRODUKTU KPZ 1N, KPZ 2N Instrukcja uytkownika Uwaga! Prosz przestrzega wskaza podanych na nastpnej stronie!

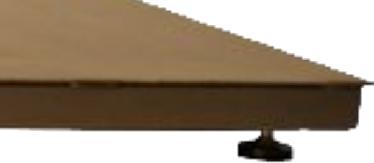

2 Wskazówki dotyczce montau Waga do palet KPZ 1N Waga pomostowa KPZ 2 1. Dostarczone nóki przymocowa do ogniw obcinikowych u dou wagi. 2. Wag wypoziomowa. 3. Nóki wykrci tak, aby waga staa stabilnie na ziemi, a pcherzyk powietrza na poziomnicy znajdowa si na samym rodku (w kole)

3 Spis treci: 1. INFORMACJE OGÓLNE USUGI SERWISOWE I GWARANCJA WSKAZÓWKI OGÓLNE USTAWIENIE ZASILANIE NAPICIEM ZASILACZ SIECIOWY PRZYCZYNY EWENTUALNYCH BDNYCH WSKAZA WAGI: KONTROLA DOKADNOCI ZAPOBIEGANIE USZKODZENIOM OPTYMALNE WARUNKI EKSPLOATACJI PANEL STERUJCY KPZ 51E WIDOK WSKANIKA Z PRZODU WIDOK WYWIETLACZA WIDOK KLAWIATURY TEST WASNY WYWIETLACZA FAZA ROZGRZEWANIA KONTROLA DOKADNOCI PRZYCZYNY EWENTUALNYCH ZYCH POMIARÓW WAGI ZEROWANIE TAROWANIE BRUTTO/NETTO LICZENIE SZTUK OPTYMALIZACJA ILOCI SZTUK KPZ 51E PODWIETLENIE TA USTAWIENIE AUTOMATYCZNEGO WYCZENIA USTAWIENIE SERYJNEGO ZCZA RS Wyjcie z moduu ustawienia RS Parametry seryjnego zcza Ustawienie protokóu komunikacji Ustawienie formatu wyjciowego Ustawienie rodzaju transmisji Ustawienie szybkoci transmisji Ustawienie automatycznej transmisji od zera Ustawienie resetowania automatycznej transmisji Ustawienie warunków emisji Modu rozkazu Odczytanie wartoci zadanej Modu rozkazu format C Modu rozkazu format D KOMUNIKATY BDU: FORMAT DANYCH WYJCIOWYCH FORMAT WYSYANIA/ ODBIORU SERYJNYCH DANYCH ZACZNIK I: TABELA ASCII CODE

4 - 4 -

5 - 5 -

6 1. Informacje ogólne UWAGA!!! Przed zainstalowaniem i uruchomieniem wagi naley uwanie przeczyta niniejsz instrukcj obsugi i eksploatacji. Jeeli bd Pastwo mieli jeszcze pytania prosz zwróci si do swojego sprzedawcy. 1.1 Usugi serwisowe i gwarancja KPZ zapewnia, ze kade urzdzenie wyprodukowane przez KPZ jest pozbawione wad materiaowych i produkcyjnych. Roszczenia gwarancyjne ograniczaj si do tych czci urzdzenia, które podczas normalnej, waciwej eksploatacji i zgodnej z instrukcj obsugi technicznej oka si wadliwe pod wzgldem materiau i obróbki. Okres gwarancji wynosi 24 miesice od momentu dostawy do Kupujcego, przy zaoeniu, ze zawiadomienie o wadzie zostan niezwocznie przekazane przez Kupujcego do KPZ, wraz z dostatecznym udokumentowaniem. Odpowiedni cz naley odesa do KPZ, nie obciajc KPZ kosztami przesyki lub przewozu, tak aby wada moga równie zosta sprawdzona przez KPZ. Gwarancja nie obejmuje uszkodze wynikajcych z przecienia albo innego rodzaju niewaciwego uytkowania, nieprzestrzegania instrukcji obsugi albo zaistniaego wypadku z udziaem urzdzenia, wyposaenia specjalnego albo innego wyposaenia. Poza tym nie obejmuje ona przyrzdów, wyposaenia specjalnego albo innych czci wyposaenia, które nie byy naprawiane przez KPZ labo osob autoryzowan przez KPZ. Dotyczy to równie dokonania innych zmian, majcych na celu zmian przeznaczenia przewidzianego przez producenta. Gwarancja wygasa automatycznie, jeeli osoba nie posiadajca autoryzacji KPZ dokona w systemie zmian, ingerencji albo napraw. 1.2 Wskazówki ogólne Urzdzenie zostaje dostarczone w stanie zapakowanym na palecie. Zaadunek na samochód ciarowy i rozadunek powinny si odbywa przy uyciu wózka widowego albo wózka podnonego. Po rozadunku zdj tamy mocujce, wyj urzdzenie z opakowania i zdj z palety. Po usuniciu opakowania przeprowadzi pierwsz kontrol wzrokow. Dostarczona waga jest cakowicie sprawna i wykalibrowana. Nie wymaga jakiejkolwiek dodatkowej kalibracji! 1.3 Ustawienie Przed ustawieniem wagi cztery dostarczone nóki przymocowa do ogniw. Nóki naley dokrci do koca. Waga nie moe si chwia ani przechyla. Jeli tak si dzieje, odpowiednie nóki mona wykrci w celu wypoziomowania urzdzenia. Nóki naley wykrci tak, aby waga staa stabilnie na ziemi, a pcherzyk powietrza na poziomnicy znajdowa si na samym rodku (w kole). Nie przestrzeganie tych wskazówek moe skutkowa bdami podczas waenia!! - 6 -

7 Jeli przewód do transmisji danych nie jest podczony do elektroniki wywietlacza, naley go podczy do odpowiedniego gniazda. Nastpnie podczy kabel sieciowy do uziemionego gniazdka 230 V. 1.4 Zasilanie napiciem Waga dostarczana jest w komplecie z zasilaczem sieciowym. Dostarczane urzdzenie sieciowe naley przyczy do zasilania wagi do gniazdka 230 V. Do tego samego gniazdka sieciowego nie naley podcza adnego innego urzdzenia / uytkownika. 1.5 Zasilacz sieciowy Naley uywa wycznie oryginalnych zasilaczy sieciowych KPZ. Stosowanie innych urzdze moe doprowadzi do powanego uszkodzenia wywietlacza elektronicznego. W przypadku zrzucenia urzdzenia bd stwierdzenia jakiegokolwiek innego uszkodzenia sprawdzi moc (12 V). W przypadku uszkodzenia tej funkcji, naley niezwocznie zamówi nowe urzdzenie KPZ w firmie dostawcy wagi. 1.6 Przyczyny ewentualnych bdnych wskaza wagi: Waga moe wskazywa nieprawidowy ciar w nastpujcych przypadkach: Gdy po wczeniu podczas testu funkcji waga jest lub zostanie obciona. Gdy jedno z 4 ogniw obcinikowych nie znajduje si bezporednio na ziemi lub gdy waga si przechyla!! Gdy przewód do transmisji danych nie jest poprawnie podczony do elektroniki. Gdy pod wag znajduje si jaki przedmiot bd zabrudzenia. 1.7 Kontrola dokadnoci Waga nie posiada adnych mechanicznych czci podlegajcych szybkiemu zuyciu. W przypadku prawidowej i normalnej eksploatacji nie zachodz adne zmiany. Jednak po duszym okresie uytkowania na skutek wpywów zewntrznych oraz ze wzgldu na róne czynniki mog czasami wystpi niedokadnoci podczas waenia. Dla wasnego bezpieczestwa zalecamy przeprowadzanie kontroli dokadnoci w regularnych odstpach czasu z zastosowaniem odpowiednich odwaników wzorcowych. 1.8 Zapobieganie uszkodzeniom Waga jest przede wszystkim przyrzdem mierniczym o wysokiej jakoci. Naley pamita, e zakres pomiarowy wagi jest zawsze wikszy ni prawdopodobnie wystpujce obcienie. Dlatego wagi nie naley uywa dla ciarów ekstremalnych. Waga nie posiada adnych mechanicznych czci podlegajcych szybkiemu zuyciu. Wagi nie naley wystawia na dziaanie ekstremalnych temperatur poniej minus 10 lub plus 40. Ogniwa obcinikowe mog ulec uszkodzeniu w przypadku wystpienia silnych uderze, przecienia bd zbyt duego ciaru punktowego. adunek naley ka zawsze pasko na rodku wagi

8 Dane dotyczce wydajnoci wagi dotycz adunku rozmieszczonego na wadze, a nie ciaru punktowego. W granicznych przypadkach naley zwróci si z zapytaniem do swojego dostawcy. Wagi nie naley eksploatowa w sposób nieprawidowy. Naley pamita, e jest to przyrzd mierniczy wysokiej jakoci. 1.9 Optymalne warunki eksploatacji Aby osign moliwie optymalne rezultaty waenia, wag naley ustawi w miejscu, gdzie panuj nastpujce warunki: Podoe musi by paskie i poziome. Podoe musi by stabilne i nie moe by naraone na wstrzsy. Nie moe by wystawione na cige dziaanie wiata sonecznego. Nie moe znajdowa si w obszarze wystpowania korodujcych gazów. rodowisko bezpyowe. Temperatura otoczenia - 10 do 40 C. Wzgldna wilgotno powietrza od 40 do 85 % (nie instalowa w pobliu nawilaczy powietrza!). Nie umieszcza w pobliu innych urzdze elektrycznych ze wzgldu na moliwo wystpienia interferencji. Nie umieszcza w pobliu przyrzdów grzewczych oraz otworów wylotowych urzdze klimatycznych, aby nie naraa wagi na zbyt due wahania temperatur

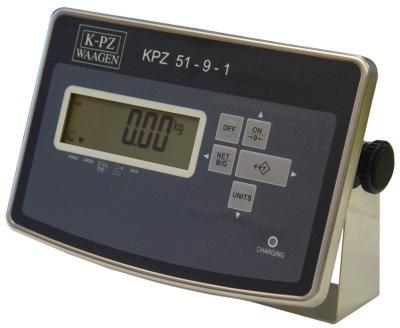

9 2. Panel sterujcy KPZ 51E Widok wskanika z przodu 2.2 Widok wywietlacza Symbole na wywietlaczu: Waga znajduje si w pooeniu zerowym NET Wywietlana jest warto wagi netto (aktywna tara ) STABLE Waga znajduje si w pozycji spoczynkowej (brak zmiany ciaru) GROSS Wywietlana jest warto wagi brutto Zbyt niska waga jednostkowa + Zbyt niska waga odniesienia HOLD Aktywna jest funkcja Hold Paski pokazuj stan naadowania akumulatora. Migajcy symbol baterii wskazuje na niskie napicie w akumulatorze. Akumulator musi zosta doadowany kg Wskazania masy w kg Opcja wartoci zadanych: HIGH: OK.: LOW: Powyej wartoci zadanej HIGH (2. warto) Pomidzy wartociami zadanymi HIGH i LOW (2. i 1. warto) Poniej wartoci zadanej LOW (1. warto) - 9 -

10 2.3 Widok klawiatury Klawisz ON OFF ZERO TARE UNITS Opis Wcisn ten przycisk, aby wczy wag. Waga jest gotowa do uytku, gdy na wywietlaczu pojawi si ikona. Wcisn ten przycisk, aby wyczy wag. Za pomoc tego przycisku sprowadza si wag do rodkowego pooenia zerowego Wcisn ten klawisz, gdy waga bez obcienia nie wskazuje wartoci 0,0. Na ekranie pojawia si i waga przestawia si na zero, gdy warto ciaru jest stabilna. Zakres funkcyjny wynosi ±2% udwigu wagi. Maksymalny zakres waenia pozostaje w 100 % zachowany. Wcinicie tego przycisku umoliwia starowanie do zera ciaru znajdujcego si na platformie (np. zbiornika) lub wartoci wskazanej na wywietlaczu. Na ekranie pojawia si a warto ciaru ustabilizuje si. Nastpnie wywietlacz jest zerowany i na ekranie pojawia si "Net". Zakres tarowanie wynosi 100% udwigu wagi. Istnieje moliwo wielokrotnego tarowania. Maksymalny zakres waenia (Max) zmniejsza si o warto tary. Podczas tarowania penego zbiornika przy zdejmowaniu ciaru wywietlana jest warto ujemna. Ujemne wartoci ciaru mog by z powrotem starowane na warto 0.0. Usuwanie tary : Zdj cae obcienie z platformy i wcisn klawisz, na ekranie pojawia si GROSS. Przycisk suy do przeczania midzy wskazaniami wagi netto i brutto. Ikony Net lub GROSS pozwalaj rozpozna jaka warto wagi jest wywietlana. Klawisz jest aktywny tylko wtedy, gdy waga zostaa starowana. Po przeczeniu na warto brutto ( GROSS ) pozostae klawisze s zablokowane. Przycisk suy do przeczania midzy jednostk miary kg, a iloci sztuk (szt.). Jeli aktywne s inne jednostki, mog one take zosta tu wybrane

11 2.4 Test wasny wywietlacza Gdy waga zostanie wczona rozpoczyna si natychmiast test wasny wagi. Na wywietlaczu objawia si to zliczaniem od do Zwróci uwag na to, aby wszystkie ikony na wywietlaczu pokazyway si w caoci, aby unikn póniejszego zapisu bdnych wyników pomiaru. Waga jest gotowa do uytku, gdy wywietlony zostanie stan wyrównania zerowego. Jeli waga nie wywietli 0, przestawi wywietlacz na 0 za pomoc klawisza. 2.5 Faza rozgrzewania Przed pierwszym uruchomieniem zaleca si wyranie nie uytkowa urzdzenia przez 10 minut. 2.6 Kontrola dokadnoci Wywietlacz ten nie posiada adnych mechanicznych czci zuywalnych. Przy prawidowej i normalnej obsudze nie ma moliwoci dokonania jakichkolwiek zmian. Niemniej jednak przy duszym uytkowaniu moe nastpi odchylenie dokadnoci na skutek czynników zewntrznych lub poprzez dziaanie innych komponentów. Dla wasnego bezpieczestwa zalecamy zatem przeprowadza kontrol dokadnoci w odpowiednich odstpach czasu przy uyciu odpowiednich wag wzorcowych. 2.7 Przyczyny ewentualnych zych pomiarów wagi Wywietlacz moe wskazywa wagi z odchyleniami, gdy : Platforma " ley ", poniewa pod platform znajduje si jaki przedmiot lub brud. Platforma jest lub bdzie obciona po wczeniu w przypadku kontroli dziaania. Zasilanie elektryczne jest nieprawidowe. Platforma jest lub bdzie obciona po wczeniu w przypadku kontroli dziaania. Platforma nie posiada swobody ruchu Przerwane jest poczenie midzy wywietlaczem a platform 2.8 Zerowanie Jeli waga bez obcienia nie wskazuje 0,0, wskazanie to zeruje si wciniciem klawisza. Operacja ta jest moliwa w zakresie 2% maksymalnego udwigu wagi. 2.9 Tarowanie Jeli waga ma wskazywa tylko ciar np. samej zawartoci zbiornika, pooy pusty zbiornik na wadze i wcisn nastpnie klawisz. Waga wskazuje teraz warto 0,0. Na ekranie pojawi si ikona NET. Po napenieniu zbiornika wskazywana bdzie tylko zawarto zbiornika. Istnieje moliwo wielokrotnego tarowania. Istnieje moliwo czciowego odejmowania tary. Usuwanie tary: Zdj cay ciar z platformy i wcisn klawisz oznaczony zostanie znakiem na ekranie.. Ikona GROSS (Brutto) 2.10 Brutto/Netto Aby wywietli czn wag zbiornika i jego zawartoci, naley wcisn klawisz. Symbol GROSS (Brutto) oznaczony zostanie teraz znakiem na ekranie i wywietlona zostanie waga czna. Wcisn ponownie klawisz, na ekranie ponownie pojawi si waga zawartoci zbiornika i ikona NET (Netto)

12 2.11 Liczenie sztuk Waga wyposaona jest w prost funkcje liczenia sztuk. Mona uywa iloci referencyjnych o wielkoci 10, 20, 50, 100, 200 sztuk. Wciska klawisz UNITS tak dugo, a na ekranie pojawi si oznaczenie Pcs (sztuki). Nastpnie za pomoc klawisza ilo referencyjn iloci sztuk. Na ekranie pojawi si: Ustawi ilo referencyjn iloci sztuk na platformie i wcisn klawisz UNITS. Na ekranie pojawi si. Po ustabilizowaniu si ciaru wywietlana jest ilo sztuk i mona dokada elementy, które maj by liczone. Aby powróci do trybu waenia, wciska klawisz UNITS tak dugo, a wskazana zostanie dana jednostka wagi Optymalizacja iloci sztuk KPZ 51E-9-1 Naley przestrzega, eby ciar sztuki nie by mniejszy ni krok podziaki wagi i aby ilo referencyjna nie bya wiksza ni 100 kroków podziaki. Przebieg optymalizacji iloci sztuk: Jeli na wag pooymy wicej sztuk ni 10% i mniej ni 100% ostatniej iloci referencyjnej sztuk waga automatycznie obliczy i zoptymalizuje ciar sztuki. Zabrzmi sygna potwierdzajcy. Przykad: Przeprowadzamy okrelenie ciaru sztuk z iloci referencyjn 20 sztuk. Na wag naley pooy wicej ni 10% ostatniej iloci referencyjnej (=2 sztuki) dooy do tych sztuk maksymalnie ale nie wicej ni 100% ostatniej iloci referencyjnej (=20 sztuk). Po uzyskaniu stabilnoci zabrzmi sygna potwierdzajcy i referencyjna ilo sztuk bdzie zoptymalizowana. Jeli dooy si 20 sztuk, ilo sztuk zostanie zoptymalizowana przy 40 sztukach. Nastpnie mona dokada kolejne sztuki ale maksymalnie do 40 sztuk (a wic do ogólnej iloci 80 sztuk)

13 2.13 Podwietlenie ta Sposób postpowania wywietlaczu Przy wczonej wadze nacisn równoczenie przyciski [NET/B/G] i [ON/ZERO]. 01 FnC Nacisn przycisk [TARE]. FnC 00 Nacisn przycisk [TARE]. FnC 00 Nacisn 1 raz przycisk [ON/ZERO]. FnC 01 Potwierdzi przyciskiem [TARE]. BL off Dokona wyboru nastpujcymi przyciskami [ON/ZERO] lub [UNITS]: on = aktywacja automatycznego podwietlenia ta (podwietlenia ta jest aktywne jeli na wadze znajduje si ciar wikszy ni 10d kroków podziaki lub jeli wcinity jest jaki przycisk. Jeli warto ciaru jest mniejsza ni 10d podwietlenie ta wyczy si po 10 minutach.) BL on off = wyczenie automatycznego podwietlenia ta Wybór potwierdzi [TARE]. FnC 00 Wag wyczy przyciskiem [OFF]. *Przypis: podkrelone segmenty w kolumnie wywietlacz- mrugaj 2.14 Ustawienie automatycznego wyczenia Sposób postpowania wywietlaczu Przy wczonej wadze nacisn równoczenie przyciski [NET/B/G] i [ON/ZERO]. 01 FnC Nacisn przycisk [TARE]. FnC 00 Nacisn przycisk [TARE]. FnC 00 Nacisn 2 razy przycisk [ON/ZERO]. FnC 02 Potwierdzi przyciskiem [TARE]. A off 0 Dokona wyboru nastpujcymi przyciskami [ON/ZERO] lub [UNITS]: 0 = wyczenie automatycznego rozczenia A off 2 1 = waga wyczy si automatycznie po 1 minucie 2 = waga wyczy si automatycznie po 2 minutach... 9 = waga wyczy si automatycznie po 9 minutach Wybór potwierdzi przyciskiem [TARE]. FnC 00 Wyczy wag przyciskiem [OFF]. *Przypis: podkrelone segmenty w kolumnie wywietlacz- mrugaj

14 2.15 Ustawienie seryjnego zcza RS232 Wywoanie moduu ustawienia RS232 Sposób postpowania Przy wczonej wadze nacisn równoczenie przyciski [NET/B/G] i [ON/ZERO]. Nacisn przycisk [UNITS]. Nacisn przycisk [TARE]. wywietlaczu [ON/ZERO] = wybór ustawi przyciskami: [UNITS] [TARE] = = [NET/B/G] = RS232 wyjcie z moduu ustawie ustawienie parametrów cza ustawienie protokóu komunikacji ustawienie formatu wyjciowego ustawienie rodzaju transmisji ustawienie szybkoci transmisji ustawienie automatycznego przesyania przy zerze resetowanie automatycznego przesyania Ustawienie obsugi wyprowadzenia Wyjanienie patrz: Parametry seryjnego zcza Potwierdzi przyciskiem [TARE]

15 Wyjcie z moduu ustawienia RS232 Ustawienie parametrów cza Potwierdzi zakoczy wprowadzanie. Sposób postpowania Nacisn przycisk [ON/ZERO]. przyciskiem [TARE] aby Potwierdzi przyciskiem [TARE] aby wyj z moduu ustawie. wywietlaczu. g Parametry seryjnego zcza Ustawienie parametrów cza Sposób postpowania Dokona wyboru za pomoc przycisku [ON/ZERO] lub [UNITS]: wywietlaczu 600, 1200, 2400, 4800, 9600, 19200, (bits/sec) Potwierdzi warto przyciskiem [TARE]. (Aby zakoczy wprowadzanie danych naley wybra inny parametr lub wprowadzi ) Ustawienie protokóu komunikacji Ustawienie parametrów cza Sposób postpowania Aby dokona wyboru naley nacisn przycisk [ON/ZERO] lub [UNITS]: wywietlaczu n 8 1, E 7 1, O 7 1 Potwierdzi warto przyciskiem [TARE]. (Aby zakoczy wprowadzanie danych naley wybra inny parametr lub wprowadzi )

16 Ustawienie formatu wyjciowego Ustawienie parametrów cza Sposób postpowania Dokona wyboru za pomoc przycisku [ON/ZERO] lub [UNITS] : wywietlaczu = Wywietlona warto = ciar brutto = ciar netto = Wywietlona warto w formacie simple = ciar brutto w formacie simple = ciar netto w formacie simple = status Hi/Lo/OK + wywietlona warto w formacie simple = status Hi/Lo/OK + ciar brutto w simple = status Hi/Lo/OK + ciar netto w simple = warto tary Warto potwierdzi przyciskiem [TARE]. (Aby zakoczy wprowadzanie wybra inny parametr lub wprowadzi ) Ustawienie rodzaju transmisji Ustawienie parametrów cza Sposób postpowania Dokona wyboru za pomoc przycisku [ON/ZERO] lub [UNITS]: wywietlaczu = modu rozkazu, wyprowadzanie danych przez wprowadzenie rozkazu = sekwencyjna transmisja = automatyczna transmisja przy zatrzymaniu wagi = wyczenie Warto potwierdzi przyciskiem [TARE]. (Aby zakoczy wprowadzanie wybra inny parametr lub wprowadzi )

17 Ustawienie szybkoci transmisji Ustawienie parametrów cza Sposób postpowania Wybór dokona przyciskiem [ON/ZERO] lub [UNITS]: wywietlaczu = 1 time/sec = 2 times/sec = 4 times/sec = 8 times/sec = 16 times/sec = More than16 times/sec Warto potwierdzi przyciskiem [TARE]. (Aby zakoczy wprowadzanie wybra inny parametr lub wprowadzi ) Ustawienie automatycznej transmisji od zera Ustawienie parametrów cza Sposób postpowania Dokona wyboru przyciskiem [ON/ZERO] lub [UNITS] : wywietlaczu = 00 podziaek wartoci ciaru.. = 01 podziaek wartoci ciaru = 99 podziaek wartoci ciaru Warto potwierdzi przyciskiem [TARE]. (Aby zakoczy wprowadzanie wybra inny parametr lub wprowadzi )

18 Ustawienie resetowania automatycznej transmisji Ustawienie parametrów cza Sposób postpowania Dokona wyboru przyciskiem [ON/ZERO] lub [UNITS]: wywietlaczu = 00 podziaek wartoci ciaru = 01 podziaek wartoci ciaru = 99 podziaek wartoci ciaru Potwierdzi warto przyciskiem [TARE]. (Aby zakoczy wprowadzanie wybra inny parametr lub wpisa ) Ustawienie warunków emisji Ustawienie parametrów cza Sposób postpowania Dokona wyboru przyciskiem [ON/ZERO] lub [UNITS]: wywietlaczu = cige wyprowadzanie danych = Wyprowadzanie danych tylko przy stabilnoci (nie emituje adnych danych jeli jest niedocienie / przecienie lub niestabilno) Potwierdzenie wartoci przyciskiem [TARE]. (Aby zakoczy wprowadzanie wybra inny parametr lub wpisa )

19 Modu rozkazu Modu rozkazu format A Host Slave Command Command MZ Zero SO Modu rozkazu MT Tara UA Przecza w pierwsz jednostk MG Brutto UB Przecza w drug jednostk MN Netto UC Przecza w trzeci jednostk CT Anulowanie tary UD Przecza w czwart jednostk SC Sekwencja emisji UE Przecza w pit jednostk SA Automatyczna emisja UF Przecza w szóst jednostk % Wstrzymanie sekwencji emisji i przeczenie do moduu rozkazu Przypis: UA ~ UF s zalene od konfiguracji wagi Modu rozkazu format B Host Slave Command Data RW Odczytuje wskazany ciar RH Odczytuje ciar brutto (simple) RG Odczytuje ciar brutto RI Odczytuje ciar netto (simple) RN Odczytuje ciar netto RJ RT Odczytuje warto tary RK Odczytuje warto zadan + wskazany ciar (simple) Odczytuje warto zadan + ciar brutto (simple) Odczytuje wskazany ciar Odczytuje warto zadan + RB RL (simple) ciar netto (simple) Przypis: a. przed rozkazem doda %, aby odczyta cig b. przed rozkazem doda #, aby odczyta tylko jedn stabiln warto

20 Odczytanie wartoci zadanej RSHI Odczytanie wartoci HI RSLO Odczytanie wartoci LO Przykad: RSLOCRLF Odpowied RSLOXXXXXXCRLF : Modu rozkazu format C Host Slave Command+ Data Command+ Data WSHI WSLO Warto HI Warto LO Przykad: WSHI001000CRLF Odpowied: WSHI001000CRLF Modu rozkazu format D Host Slave Data Warto (e.g. Price)?? Pozycja punktu dziesitnego CR LF Jeli KPZ 51E-9-1 wyle ten rozkaz wówczas pojawi si na wywietlaczu:

21 2.16 Komunikaty bdu: E1: bdny rozkaz E2: bd rozkazu formatu (ze parametry) E3: Rozkaz nierozpoznany 2.17 Format danych wyjciowych Format Weight Gross S T, G S, SP SP o z Net S T, N T, t l. g Tare S T, T R, SP SP k g Plus OL O L, G S, + SP SP SP SP SP SP SP SP SP SP SP SP Minus OL O L, G S, - SP SP SP SP SP SP SP SP SP SP SP SP Unstable U S, G S, SP SP l b CR LF Format Simple G/N G/N G/N Plus OL + SP SP SP SP SP SP SP SP Minus OL - SP SP SP SP SP SP SP SP CR LF Przecznik Schaltpunkt Status + format Simple Byte0 Byte1 Byte2 +/ CR LF Byte0 : HI 30H/31H Byte1 : OK 30H/31H Byte2 : LO 30H/31H

22 2.18 Format wysyania/ odbioru seryjnych danych LSB MSB n, 8, 1 S 8-bit data STOP e, 7, 1 S 7-bit data P STOP o, 7, 1 S 7-bit data P STOP Przypis: S : Start bit STOP : Stop bit P : Parity bit 2.19 Zacznik I: Tabela ASCII CODE Symbol ASC II Code Symbol ASC II Code Symbol ASC II Code A 41H a 61H 0 30H B 42H b 62H 1 31H C 43H c 63H 2 32H D 44H d 64H 3 33H E 45H e 65H 4 34H F 46H f 66H 5 35H G 47H g 67H 6 36H H 48H h 68H 7 37H I 49H i 69H 8 38H J 4AH j 6AH 9 39H K 4BH k 6BH 0DH L 4CH l 6CH M 4DH m 6DH N 4EH n 6EH O 4FH o 6FH P 50H p 70H Q 51H q 71H R 52H r 72H S 53H s 73H T 54H t 74H U 55H u 75H V 56H v 76H W 57H w 77H X 58H x 78H Y 59H y 79H Z 5AH z 7AH
