MIERNIKA PROMIENIOWANIA UV typu: UVC-254

Transkrypt

1 INSTRUKCJA OBSUGI MIERNIKA PROMIENIOWANIA UV typu: UVC-254

2 Przechowywanie czujnika UV Czujnik promieniowania ultrafioletowego jest wyjtkowo precyzyjnym i delikatnym przyrzdem. Gdy nie jest ywany, powinien by przechowywany w miejscu o bardzo maej wilgotnoci. Przykadowo, mona go do torby plastikowej wraz z osuszaczem (desykantem) 1 zamkn torb tak szczelnie, jak to tylko moliwe (patrz rysunek). Sensor powinien by wyjmowany z torby jedynie na czas pomiaru. Stosowanie si do powyszego zalecenia wydy czas pracy czujnika. W przeciwnym wypadku zysk sensora UV ulegnie zmniejszeniu, co z kolei skróci okresy niezbdnej kalibracji. Naley pamita równie o koniecznoci okresowej wymiany osuszacza.

3 SPIS TRECI 1. CHARAKTERYSTYKA DANE TECHNICZNE Dane podstawowe Parametry elektryczne (23 stopnie C ±5) OPIS PRZYRZDU PROCEDURA POMIAROWA UWAGI EKSPLOATACYJNE AUTOMATYCZNY WYCZNIK ZASILANIA INTERFEJS SZEREGOWY RS WEWNTRZNA KOREKCJA ZERA PRZYRZDU WYMIANA BATERII

4 1. CHARAKTERYSTYKA Pomiar natenia promieniowania ultrafioletowego o dugoci fali 254nm. Profesjonalny, wysokiej jakoci miernik UV. Szeroki zakres pomiaru: 199 mw /cm 2,1,999 mw/cm 2 119,99 mw/cm 2. Mikroprocesorowy ukad pomiarowy gwarantujcy du dokadno pomiaru i funkcje dodatkowe. precyzyjny czujnik UV z filtrem korekcyjnym. Duy wywietlacz LCD z regulacj kontrastu dla poprawy widocznoci odczytu. Kompaktowa obudowa o duej wytrzymaci mechanicznej. Pami wartoci maksymalnej i minimalnej pomiaru. Pami biecego odczytu - DATA HOLD. Funkcja automatycznego wycznika zwikszajca trwa baterii. Zasilanie z baterii 9V, wbudowany wskanik rozadowania baterii. Interfejs szeregowy RS-232. Zerowanie odczytu przyciskiem. 2 DANE TECHNICZNE 2.1 Dane podstawowe Ustrój pomiarowy obwód oparty na jednym ukadzie mikroprocesorowym LSI Wywietlacz LCD, 13 mm, podwójny odczyt, regulaq'a kontrastu Charakterystyka widmowa maksimum: 254 nm czujnika pasmo : nm Funkcje pomiarowe natenie promieniowania UV: mw/m 2 DATA HOLD: pami biecego odczytu Czujnik pomiarowy specjalizowana fotodioda z filtrem korekcyjnym UV Liniowo 1% Pami pomiarów pami wartoci maksymalnej i minimalnej z moliwoci odczytu (funkcja RECALL) Zerowanie zakresu przyciskiem Okres próbkowania okoo 0,4s Wyczanie zasilania cznie przyciskiem lub automatycznie po ok. 10 minutach bezczynnoci. Wyjcie cyfrowe interfejs szeregowy RS-232 Wskanik przepenienia Temperatura pracy miernik : 0 C do 50 C Wilgotno otoczenia maks. 80% RH Zasilanie bateria 9V typ 6F22 lub inna typu heavy duty" Pobór prdu zasilania ok. 5,3mA Waga 355g (z bateri) Wymiary miernik : 180 x 72 x 32 mm sonda pomiarowa : 038mm x 25mm Wyposaenie Instrukcja obsugi, gowica pomiarowa, futera 4

5 2.2 Parametry elektryczne (22 c O^B 0) Zakres Rozdzielczo 199,9pW/cm 2 0,1nW/cm 2 2% penego zakresu + 2 cyfry 1,999mW/crrt 2 0,001mW/cm z 19,99mW/cm 2 0,01mW/cm 2 * Parametry miernika testowano w polu elektromagnetycznym o nateniu tylko do 3V/m i czstotliwoci do 30MHz. 3. OPIS PRZYRZDU Rys Wywietlacz LCD 3-2 Wycznik zasilania 3-3 Przycisk funkcji HOLD 3-4 Przycisk pamici MIN/MAX 3-5 Przycisk RECALL (odczyt pamici) 3-6 Przycisk zerowania zakresu 3-7 Przecznik zakresów 3-8 Sonda pomiarowa z czujnikiem UV 3-9 Wtyk sondy pomiarowej 3-10 Gniazdo sondy pomiarowej 3-11 interfejs RS Pojemnik baterii z pokrywk 3-13 Potencjometr regulacji kontrastu wy- wietlacza LCD 5

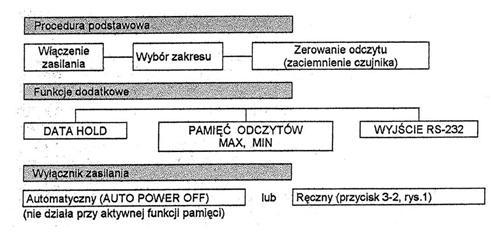

6 4. PROCEDURA POMIAROWA 1) Wczy miernik przyciskiem 3*2 (rys.1). 2) Przecznikiem zakresów (3-7, rys.1) ustawi maksymalny zakres pomiarowy. * Jeeli na wywietlaczu ukazuje si symbol przepenienia naley ustawi wikszy zakres. 3) Zerowanie miernika - ustawi przecznik zakresów (3-7, rys.1) na pozycji,,199.9mw/cm 2 ", - gowic pomiarow (3-8, rys.1) odwróci od mierzonego róda i skierowa w kierunku blatu biurka lub innej paskiej powierzchni, - nacisn przycisk zerowania zakresu (3-6, rys.1) - wskazanie wywietlacza przybierze warto zero. 4) Gowic pomiarow skierowa teraz na mierzone ródo wiata i odczyta warto natenia promieniowania UV. 5) Pami biecego odczytu - funkcja DATA HOLD Aby zatrzyma ( zamrozi") na wywietlaczu biecy odczyt, naley nacisn przycisk HOLD (3-3, rys.1). Wczenie funkcji DATA HOLD sygnalizowane jest wywietleniem wskanika D.H.". * Powrót do normalnego trybu odczytu nastpuje po ponownym naciniciu przycisku. 6) Pami wartoci maksymalnej i minimalnej pomiarów * Aby uruchomi funkcj pamici wartoci maksymalnej i minimalnej pomiarów, naley nacisn przycisk RECORD (3-4, rys.1). Na wywietlaczu ukazuje si wskanik REC". * Gdy funkcja pamici jest aktywna (wskanik REC na wywietlaczu): a) Po naciniciu przycisku RECALL (3-5, rys.1) na wywietlaczu ukazuje si zarejestrowana warto maksymalna wraz ze wskanikiem MAX. b) Kolejne nacinicie przycisku powoduje wywietlenie wartoci minimalnej pomiarów jednoczenie ze wskanikiem MIN. c) Aby wyj z funkcji pamici wartoci ekstremalnych, naley powtórnie nacisn przycisk RECORD (3-5, rys.1). Wyjcie z funkcji sygnalizowane jest wygaszeniem wszystkich zwizanych ni wskaników (REC, MAX, MIN). 7) Dla uatwienia obsugi przyrzdu poniej pokazano schematycznie algorytm pomiarów i zastosowania funkcji dodatkowych. 6

7 5. UWAGI EKSPLOATACYJNE Ze wzgldu na struktur czujnika UV jego napicie wyjciowe moe po roku uywania moe ulega zmianie nawet do 1%. Jest to zjawisko normalne i dlatego typowym okresem kalibracyjnym jest 1 rok. Sonda i filtr korekcyjny s wraliwe na wilgo, dlatego bardzo wany jest sposób ich przechowywania. Jeeli miernik nie jest uywany przez dszy czas, sonda pomiarowa (czujnik i filtr) powinna by przechowywana w miejscu o bardzo maej wilgotnoci. Przykadowo, mona j w do torby plastikowej wraz z osuszaczem (desykantem) i zamkn torb tak szczelnie, jak to tylko moliwe. Stosowanie si do powyszego zalecenia wydy czas pracy czujnika. Ze wzgldu na sposób rozpraszania wiata przez filtr czujnika UV przy kcie padania 30 jego sygna wyjciowy jest wikszy od 95% maksymalnego dla danego natenia promieniowania, natomiast przy cie 45 jest wikszy od 90% wartoci maksymalnej. W efekcie naley stara si, aby kt padania mierzonego wiata na okno czujnika nie by mniejszy ni 45, ale najlepiej byoby, gdyby kt ten nie by mniejszy od 30. Kalibracja miernika wykonywana jest przy kacie padania 0 (prostopadle do aszczyzny sensora). 6. AUTOMATYCZNY WYCZNIK ZASILANIA Przyrzd wyposaono w funkcj automatycznego wycznika, który pozwala wyd czas ycia baterii zasilajcej. Wycznik dziaa po okoo 10 minutach od ostatniego nacinicia któregokolwiek przycisku. Aby wyczy funkcj, naley wej w tryb pamiciowy pracy, naciskajc przycisk RECORD (3-4, rys.1). 7. INTERFEJS SZEREGOWY RS232 Wbudowane w przyrzd 3,5 mm gniazdo typu jack (3-11, rys.1) umoliwia przesyanie danych pomiarowych do wspópracujcego urzdzenia zewntrznego zgodnie ze standardem transmisji szeregowej RS-232. Na wyjcie szeregowe miernika wyprowadzany jest 16-bajtowy strumie danych, który moe by wykorzystany zgodnie z potrzebami uytkownika. Aby zrealizowa transmisj cyfrow midzy miernikiem a portem szeregowym komputera, niezbdny jest kabel wykonany wg poniszego schematu. 7

8 8

9 8. WEWNTRZNA KOREKCJA ZERA PRZYRZDU Zerowanie miernika za pomoc przycisku 3-6 przedstawione w rozdziale 4 ma na celu niewielk korekcj ukadu pomiarowego w zakresie 20 jednostek. Jeeli dryft ukadu przekracza 20 jednostek, przyciskiem nie mona dokona zerowania i na wywietlaczu ukazuje si komunikat: W takim przypadku naley wykona wewntrzn korekcj zera (tzw. korekcj zgrubn) wg poniszej procedury: 1) Wyczy miernik. 2) Naciskajc przycisk 3-6, wczy zasilanie przyrzdu. Przycisk ZERO zwolni dopiero po pojawieniu si na wywietlaczu formatu odczytu jak niej: * W górnej czci wywietlana jest warto niezrównowaenia ukadu pomiarowego, odczyt w dolnej czci zawsze wynosi zero. 3) Regulowa potencjometrem VR3 a odczyt w górnej linii wywietlacza wyniesie zero (potencjometr VR3 znajdziemy pod pokrywk baterii: 9. WYMIANA BATERII 1) Konieczno wymiany baterii zasilajcej (spadek jej napicia poniej 6,5V-7,5V) jest sygnalizowana przez wywietlenie w lewym rogu wywietlacza wskanika LBT". Mimo to, miernik jeszcze kilka godzin moe pracowa z gwarantowan dokadnoci. 2) Wysun pokrywk (3-12, rys.1) pojemnika baterii i wyj zuyt bateri. 3) Zainstalowa now bateri 9V (najlepiej typu HEAVY DUTY) i zamkn pokrywk. 4) Upewni si, e pokrywka jest dobrze wsunita, zabezpieczajc bateri przed wypadniciem. 9
