1 ERECTA 2 Sp. z o.o. BUDOWLANE BIURO INŻYNIERSKIE Krakowskie Przedmieście 12, W a r s z a w a Tel. 22/ , 22/ , Fax 22/ , biuro@erecta.pl ; EKSPERTYZA konstrukcyjna dla przystosowania lokalu użytkowego w budynku przy alei Armii Ludowej 9 w Warszawie na potrzeby Miejsca Aktywności Lokalnej Zleceniodawca Zakład Gospodarowania Nieruchomościami w Dzielnicy Śródmieście Miasta St. Warszawy IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS Autor opracowania mgr inż. Jerzy Łojko CRRB 212/98/R Asystent inż. Dominik Siarkowski 1

2 EKSPERTYZA konstrukcyjna dla przystosowania lokalu użytkowego w budynku przy alei Armii Ludowej 9 w Warszawie na potrzeby Miejsca Aktywności Lokalnej SPIS ZAWARTOŚCI : I. WSTĘP 1. Przedmiot opracowania 2. Cel i zakres opracowania 3. Podstawa opracowania 3.1. Podstawa formalna 3.2. Podstawa merytoryczna 3.3. Kryteria oceny stanu technicznego istniejącej konsrukcji II. CZĘŚĆ MERYTORYCZNA 4. Opis techniczny konstrukcji istniejącego budynku 5. Ocena stanu technicznego elementów konstrukcyjnych w pomieszczeniu 6. Analiza statyczno - wytrzymałościowa konstrukcji stropu w pomieszczeniu 7. Wnioski i zalecenia III. CZĘŚĆ GRAFICZNA Rys. 1 - Rzut piwnic Rys. 2 - Rzut parteru Rys. 3 - Rzut piętra Rys. 4 - Przekrój IV. DOKUMENTY FORMALNO-PRAWNE Uprawnienia, Zaświadczenie MOIIB, 2

3 I. WSTĘP EKSPERTYZA konstrukcyjna dla przystosowania lokalu użytkowego w budynku przy alei Armii Ludowej 9 w Warszawie na potrzeby Miejsca Aktywności Lokalnej 1. Przedmiot opracowania Przedmiotem opracowania jest istniejący lokal na parterze w budynku mieszkalnym wielorodzinnym przy alei Armii Ludowej 9 w Warszawie. Obecnie lokal ten jest nie użytkowany. 2. Cel i zakres opracowania Celem opracowania jest ekspertyza konstrukcyjna występujących w przedmiotowym lokalu konstrukcji. Lokal ma być dostosowany na potrzeby Miejsca Aktywności Lokalnej. Zakres opracowania obejmuje konstrukcje występujące w lokalu opisanym w Wytycznych wykonania ekspertyzy konstrukcyjnej dla przystosowania lokalu użytkowego w budynku przy alei Armii Ludowej 9 w Warszawie. 3. Podstawa opracowania 3.1. Podstawa formalna Podstawą formalną opracowania jest: - Umowa nr 0792/ZGN/2017 zawarta dnia z Zakładem Gospodarowania Nieruchomościami w Dzielnicy Śródmieście m. st. Warszawy. - J. Kobiak, W. Stachurski "Konstrukcje żelbetowe" Wydanie drugie; Arkady 1960r. - norma PN-EN "Eurokod 1: Oddziaływania na konstrukcje; Część 1-1" oraz aktualnie obowiązujące przypisy i normy. Ekspertyza stanowi opracowanie autorskie i podlega ochronie zgodnie z ustawą z dnia 4 lutego 1994r. o prawie autorskim i prawach pokrewnych (Dz. U. z 1994r. Nr 24 poz. 83) Podstawa merytoryczna Podstawami merytorycznymi opracowania ekspertyzy są : a) wizja lokalna w przedmiotowego lokalu w dniu r b) inwentaryzacja budowlana stanu istniejącego do celów ekspertyzy c) badania makroskopowe, nieniszczące elementów konstrukcyjnych d) inwentaryzacja fotograficzna e) archiwalna inwentaryzacja architektoniczna udostępniona przez Zamawiającego. 3

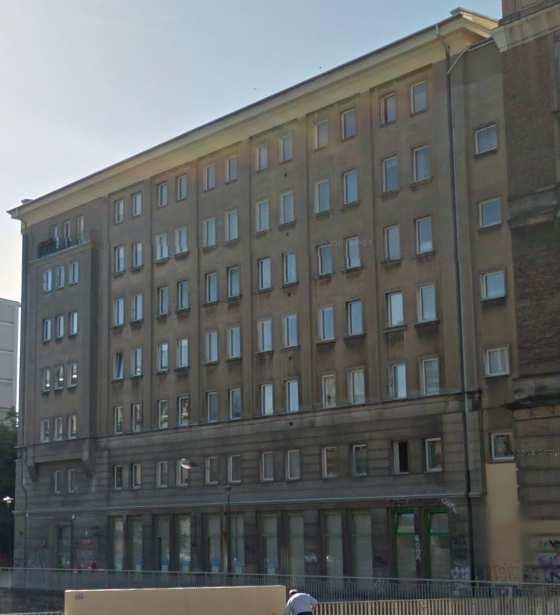

4 3.3. Kryteria oceny stanu technicznego elementów budynku Ogólną ocenę stanu technicznego elementów opisywanego budynku użytkowego oparto na kryteriach zawartych w publikacji Warszawskiego Centrum Postępu Techniczno-Organizacyjnego Budownictwa WACETOB Zasady ustalania zużycia obiektów budowlanych Podstawowe nazewnictwo budowlane w opracowaniu Wacława Baranowskiego. W wymienionej publikacji przyjęto następujące kryteria ogólne oceny i klasyfikacji technicznej stanu elementów budynku : a) bardzo dobry zużycie elementu : 0-15% b) zadowalający zużycie elementu : 16-30% c) średni zużycie elementu : 31-50% d) zły zużycie elementu : 51-70% Kryteria oceny i klasyfikacji technicznej elementów budynku odnosić się mogą również do oceny budynku jako całości. II. CZĘŚĆ MERYTORYCZNA 4. Opis techniczny konstrukcji istniejacego budynku Lokal użytkowy stanowiący przedmiot opracowania znajduje się na parterze w budynku mieszkalno - użytkowym zbudowanym u zbiegu ulic aleja Armii Ludowej i Marszałkowskiej. Budynek wzniesiono w roku 1954 w tradycyjnej konstrukcji murowanej o podłużnym dwutraktowym układzie nośnym, posadowiony bezpośrednio na gruncie za pośrednictwem ław fundamentowych. Budynek posiada siedem kondygnacji nadziemnych i jedną podziemną. Bezpośrednie wejście do lokalu stanowiącego przedmiot opracowania znajduje się na parterze od strony podwórza. W lokalu wzniesione zostały ścianki działowe murowane oraz w konstrukcji lekkiej z płyt g-k. Podział lokalu na pomieszczenia przedstawiono na rysunku Ocena stanu technicznego elementów konstrukcyjnych w pomieszczeniu Przeprowadzono badania makroskopowe zasadniczych elementów konstrukcyjnych tj. ścian nośnych, nadproży, stropu. W trakcie wizji lokalnej nie stwierdzono występowania oznak świadczących o obniżeniu nośności elementów konstrukcyjnych takich jak zarysowania, pęknięcia, ugięcia zauważalne gołym okiem. W tej sytuacji stan techniczny istniejących elementów konstrukcyjnych ocenia się na bardzo dobry wg kryteriów oceny stanu technicznego elementów budynku (p.3.3) 6. Analiza statyczno - wytrzymałościowa konstrukcji stropu w pomieszczeniu Biorąc pod uwagę okres realizacji budynku mieszkalnego przy alei Armii Ludowej 9 w Warszawie tj. rok 1954, w powszechnym zastosowaniu w tego rodzaju budynkach były stropy DMS. Z dużym prawdopodobieństwem można przyjąć, że przy realizacji budynku mieszkalnego przy alei Armii Ludowej 9 w Warszawie zostały zastosowane tego rodzaju stropy. Strop DMS jest prefabrykowanym stropem gęstożebrowym składającym się z prefabrykowanych belek rozmieszczonych w odstępach co 65cm z wypełnieniem prefabrykowanymi pustakami z betonu lekkiego (żużlowego, gruzowego itp.) i betonem pachwinowym. 4

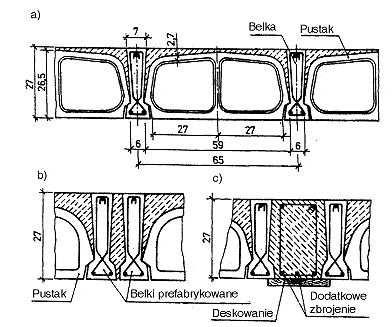

5 Do stropu z belek gotowych stosowano co najmniej: - do wyrobu belek Rw=200kG/cm 2 - do wypełnienia pachwin Rw=110kG/cm 2 - do wyrobu pustaków Rw=70kG/cm 2 - do zbrojenia stropów stosowano stal Qr=2500kG/cm 2 i Qr=3600kG/cm 2 Strop gęstożebrowy DMS Ciężar własny stropu DMS dla najczęściej stosowanych materiałów w Polsce i przy rozstawie żeber e=0,65m wynosi: - belka z betonu wibrowanego i stali ( 0,018 x ,1 ) : 0,65 = 73 kg/m 2 - pustaki z wibrowanego betonu gruzowego: ( 0,047 x 1800) : 0,65 = 129,5 kg/m 2 - beton pachwinowy ( 0,0214 x 2200 ) : 0,65 = 72,5 kg/m 2 Ciężar własny: ,5 + 72,5 = 275 kg/m 2 Dopełnienie obciążenia: - ciężar podłogi (klepka) i tynku sufitowego 80 kg/m 2 - ciężar lekkich ścianek działowych 75 kg/m kg/m 2 Przyjmując obciążenie użytkowe 200 kg/m 2, całkowite obciążenie użytkowe wyniesie, poza ciężarem własnym = 355 kg/m 2. Na podstawie J. Jakubiak, W. Stachurski "Konstrukcje Żelbetowe", przy obustronnym częściowym zamocowaniu, maksymalna dopuszczalna rozpiętość wynosi 6,40m do 7,30m, a w przypadku lokalu użytkowego w budynku przy alei Armii Ludowej 9 rozpiętość stropu wynosi 5,10m i 5,52m i jest mniejsza od dopuszczelnej. 5

6 7. Wnioski i zalecenia Z przeprowadzonej analizy statyczno - wytrzymałościowej, wyników wizji lokalnej i inwentaryzacji budowlanej wynikają następujące wnioski: 7.1. Istniejące ściany w polu A-B/1-5 i B-C/1-6 patrz Rys. 2, są ścianami działowymi i można je rozebrać bez zagrożenia dalszej bezpiecznej eksploatacji pomieszczenia Przy nowej aranżacji pomieszczenia z przeznaczeniem na Miejsce Aktywności Lokalnej dopuszcza się budowę ścianek działowych o ciężarze własnym nie przekraczającym 75 kg/m W pomieszczeniu Miejsca Aktywności Lokalnej dopuszczalne obciążenie użytkowe nie może przekraczać 200 kg/m 2 = 2 kn/m 2 co zgodnie z obowiązującą normą obciążeniową PN-EN odpowiada pomieszczeniom takim jak: Kategoria użytkowa C1: Powierzchnie, na których mogą gromadzić się ludzie tj. powierzchnie ze stołami itd., np. powierzchnie w szkołach, kawiarniach, restauracjach, stołówkach, czytelniach, recepcjach. Opracowanie : mgr inż. Jerzy Łojko listopad 2017r. W s z e l k i e p r a w a a u t o r s k i e z a s t r z e ż o n e Rozpowszechnianie, powielanie niniejszego opracowania, zarówno w całości jak i we fragmentach, bez pisemnej zgody autora zabronione. 6
