ul. Węgierska Nowy Sącz NIP tel./fax kom OPINIA TECHNICZNA

Wielkość: px
Rozpocząć pokaz od strony:

Download "ul. Węgierska 247 33-300 Nowy Sącz NIP 734-313-53-35 tel./fax 18 442 99 95 kom. 605 627 024 gargasmarcin@wp.pl OPINIA TECHNICZNA"

Transkrypt

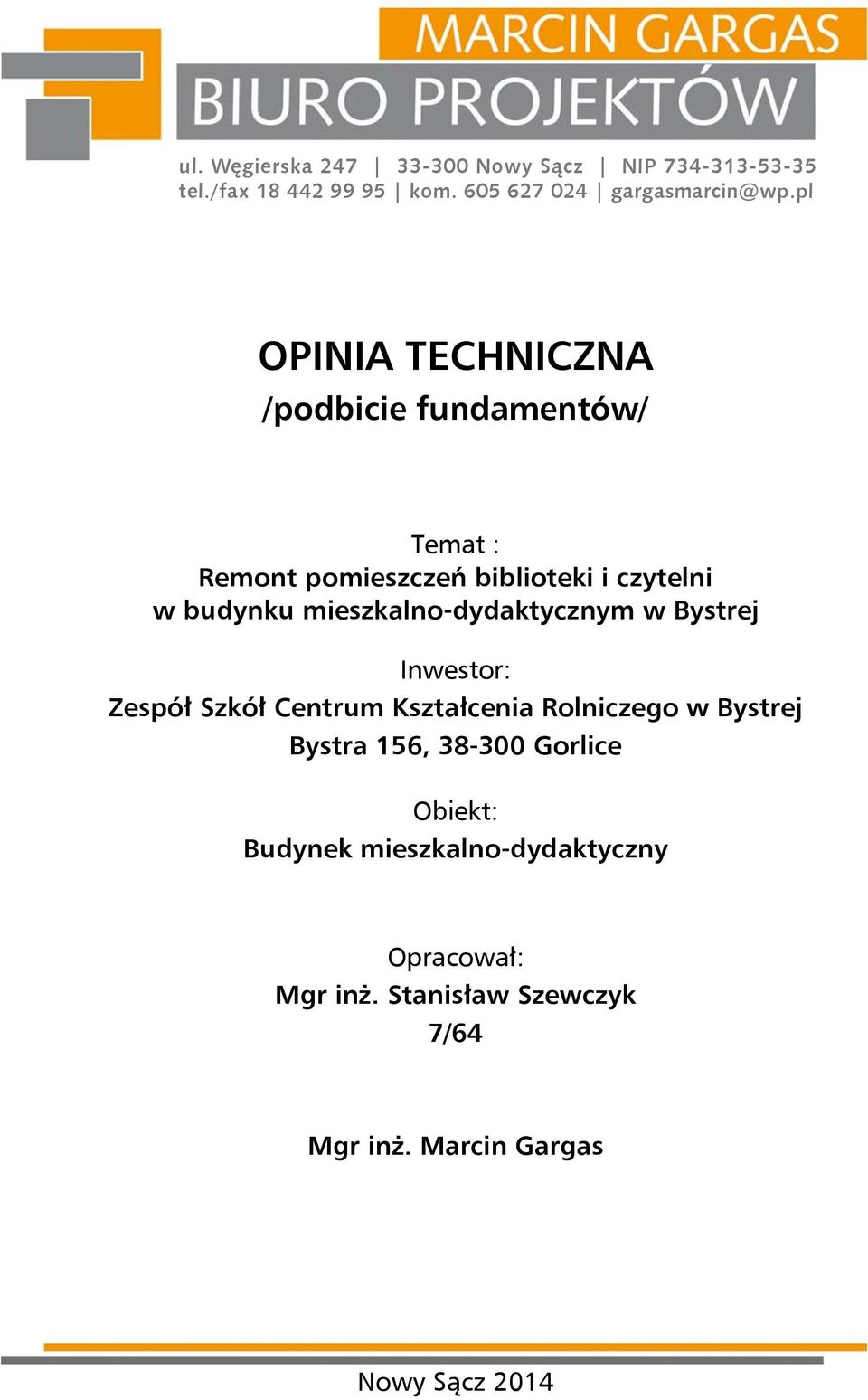

1 ul. Węgierska Nowy Sącz NIP tel./fax kom OPINIA TECHNICZNA /podbicie fundamentów/ Temat : Remont pomieszczeń biblioteki i czytelni w budynku mieszkalno-dydaktycznym w Bystrej Inwestor: Zespół Szkół Centrum Kształcenia Rolniczego w Bystrej Bystra 156, Gorlice Obiekt: Budynek mieszkalno-dydaktyczny Opracował: Mgr inż. Stanisław Szewczyk 7/64 Mgr inż. Marcin Gargas Nowy Sącz 2014

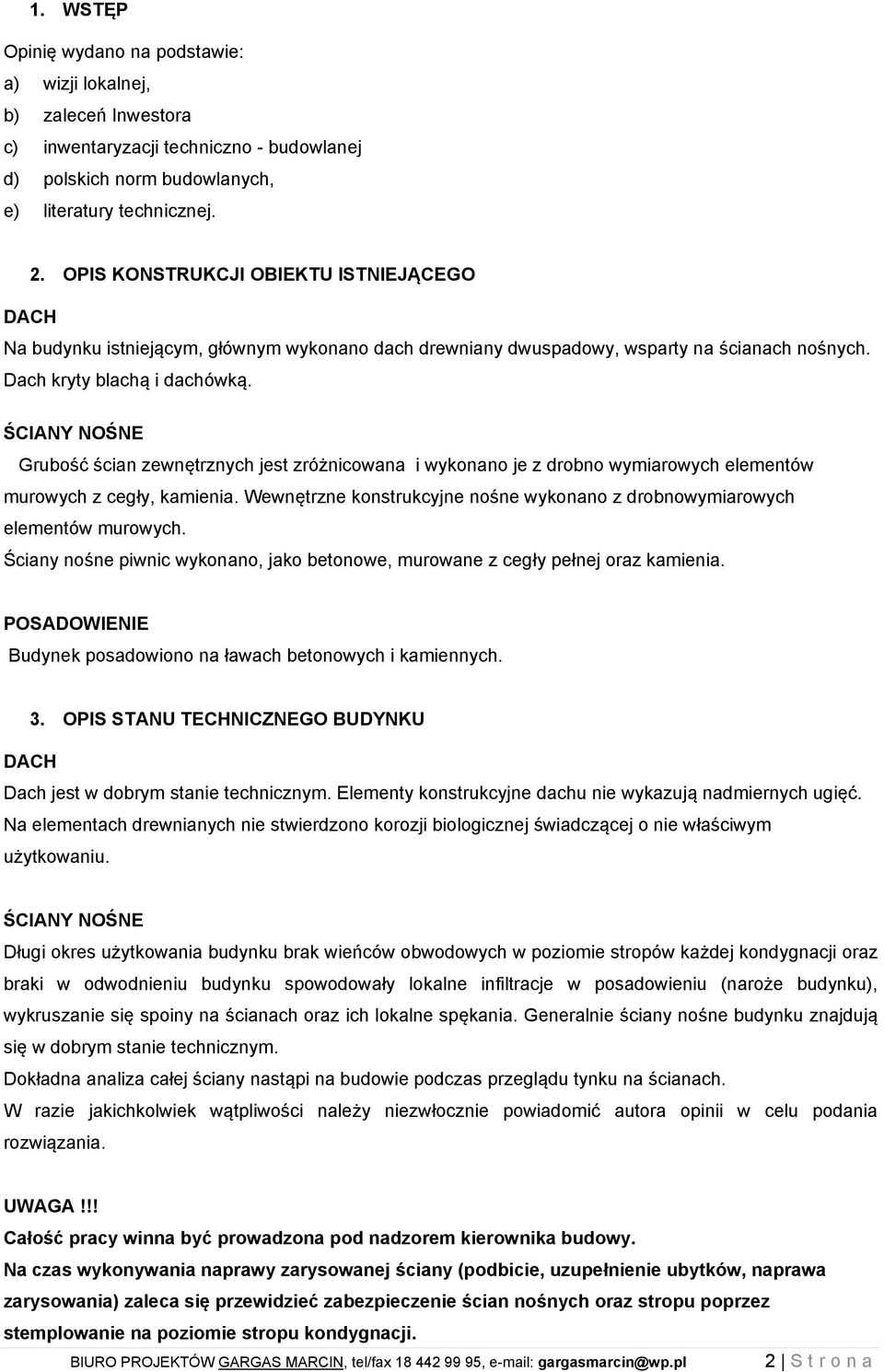

2 1. WSTĘP Opinię wydano na podstawie: a) wizji lokalnej, b) zaleceń Inwestora c) inwentaryzacji techniczno - budowlanej d) polskich norm budowlanych, e) literatury technicznej. 2. OPIS KONSTRUKCJI OBIEKTU ISTNIEJĄCEGO DACH Na budynku istniejącym, głównym wykonano dach drewniany dwuspadowy, wsparty na ścianach nośnych. Dach kryty blachą i dachówką. ŚCIANY NOŚNE Grubość ścian zewnętrznych jest zróżnicowana i wykonano je z drobno wymiarowych elementów murowych z cegły, kamienia. Wewnętrzne konstrukcyjne nośne wykonano z drobnowymiarowych elementów murowych. Ściany nośne piwnic wykonano, jako betonowe, murowane z cegły pełnej oraz kamienia. POSADOWIENIE Budynek posadowiono na ławach betonowych i kamiennych. 3. OPIS STANU TECHNICZNEGO BUDYNKU DACH Dach jest w dobrym stanie technicznym. Elementy konstrukcyjne dachu nie wykazują nadmiernych ugięć. Na elementach drewnianych nie stwierdzono korozji biologicznej świadczącej o nie właściwym użytkowaniu. ŚCIANY NOŚNE Długi okres użytkowania budynku brak wieńców obwodowych w poziomie stropów każdej kondygnacji oraz braki w odwodnieniu budynku spowodowały lokalne infiltracje w posadowieniu (naroże budynku), wykruszanie się spoiny na ścianach oraz ich lokalne spękania. Generalnie ściany nośne budynku znajdują się w dobrym stanie technicznym. Dokładna analiza całej ściany nastąpi na budowie podczas przeglądu tynku na ścianach. W razie jakichkolwiek wątpliwości należy niezwłocznie powiadomić autora opinii w celu podania rozwiązania. UWAGA!!! Całość pracy winna być prowadzona pod nadzorem kierownika budowy. Na czas wykonywania naprawy zarysowanej ściany (podbicie, uzupełnienie ubytków, naprawa zarysowania) zaleca się przewidzieć zabezpieczenie ścian nośnych oraz stropu poprzez stemplowanie na poziomie stropu kondygnacji. 2 S trona

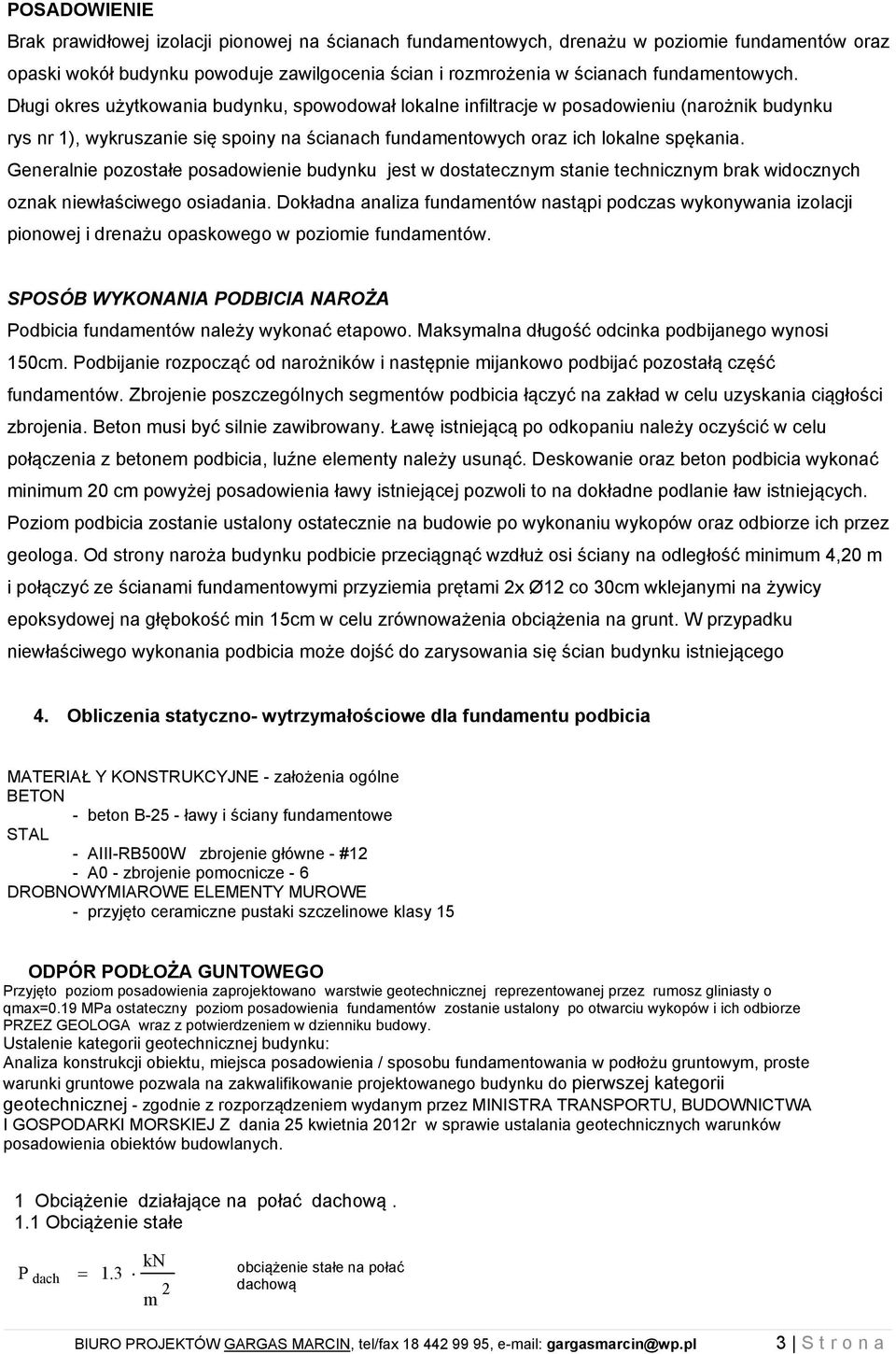

3 POSADOWIENIE Brak prawidłowej izolacji pionowej na ścianach fundamentowych, drenażu w poziomie fundamentów oraz opaski wokół budynku powoduje zawilgocenia ścian i rozmrożenia w ścianach fundamentowych. Długi okres użytkowania budynku, spowodował lokalne infiltracje w posadowieniu (narożnik budynku rys nr 1), wykruszanie się spoiny na ścianach fundamentowych oraz ich lokalne spękania. Generalnie pozostałe posadowienie budynku jest w dostatecznym stanie technicznym brak widocznych oznak niewłaściwego osiadania. Dokładna analiza fundamentów nastąpi podczas wykonywania izolacji pionowej i drenażu opaskowego w poziomie fundamentów. SPOSÓB WYKONANIA PODBICIA NAROŻA Podbicia fundamentów należy wykonać etapowo. Maksymalna długość odcinka podbijanego wynosi 150cm. Podbijanie rozpocząć od narożników i następnie mijankowo podbijać pozostałą część fundamentów. Zbrojenie poszczególnych segmentów podbicia łączyć na zakład w celu uzyskania ciągłości zbrojenia. Beton musi być silnie zawibrowany. Ławę istniejącą po odkopaniu należy oczyścić w celu połączenia z betonem podbicia, luźne elementy należy usunąć. Deskowanie oraz beton podbicia wykonać minimu0 cm powyżej posadowienia ławy istniejącej pozwoli to na dokładne podlanie ław istniejących. Poziom podbicia zostanie ustalony ostatecznie na budowie po wykonaniu wykopów oraz odbiorze ich przez geologa. Od strony naroża budynku podbicie przeciągnąć wzdłuż osi ściany na odległość minimum 4,20 m i połączyć ze ścianami fundamentowymi przyziemia prętami 2x Ø12 co 30cm wklejanymi na żywicy epoksydowej na głębokość min 15cm w celu zrównoważenia obciążenia na grunt. W przypadku niewłaściwego wykonania podbicia może dojść do zarysowania się ścian budynku istniejącego 4. Obliczenia statyczno- wytrzymałościowe dla fundamentu podbicia MATERIAŁ Y KONSTRUKCYJNE - założenia ogólne BETON - beton B-25 - ławy i ściany fundamentowe STAL - AIII-RB500W zbrojenie główne - #12 - A0 - zbrojenie pomocnicze - 6 DROBNOWYMIAROWE ELEMENTY MUROWE - przyjęto ceramiczne pustaki szczelinowe klasy 15 ODPÓR PODŁOŻA GUNTOWEGO Przyjęto poziom posadowienia zaprojektowano warstwie geotechnicznej reprezentowanej przez rumosz gliniasty o qmax=0.19 MPa ostateczny poziom posadowienia fundamentów zostanie ustalony po otwarciu wykopów i ich odbiorze PRZEZ GEOLOGA wraz z potwierdzeniem w dzienniku budowy. Ustalenie kategorii geotechnicznej budynku: Analiza konstrukcji obiektu, miejsca posadowienia / sposobu fundamentowania w podłożu gruntowym, proste warunki gruntowe pozwala na zakwalifikowanie projektowanego budynku do pierwszej kategorii geotechnicznej - zgodnie z rozporządzeniem wydanym przez MINISTRA TRANSPORTU, BUDOWNICTWA I GOSPODARKI MORSKIEJ Z dania 25 kwietnia 2012r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. 1 Obciążenie działające na połać dachową. 1.1 Obciążenie stałe P dach 1.3 kn obciążenie stałe na połać dachową 3 S trona

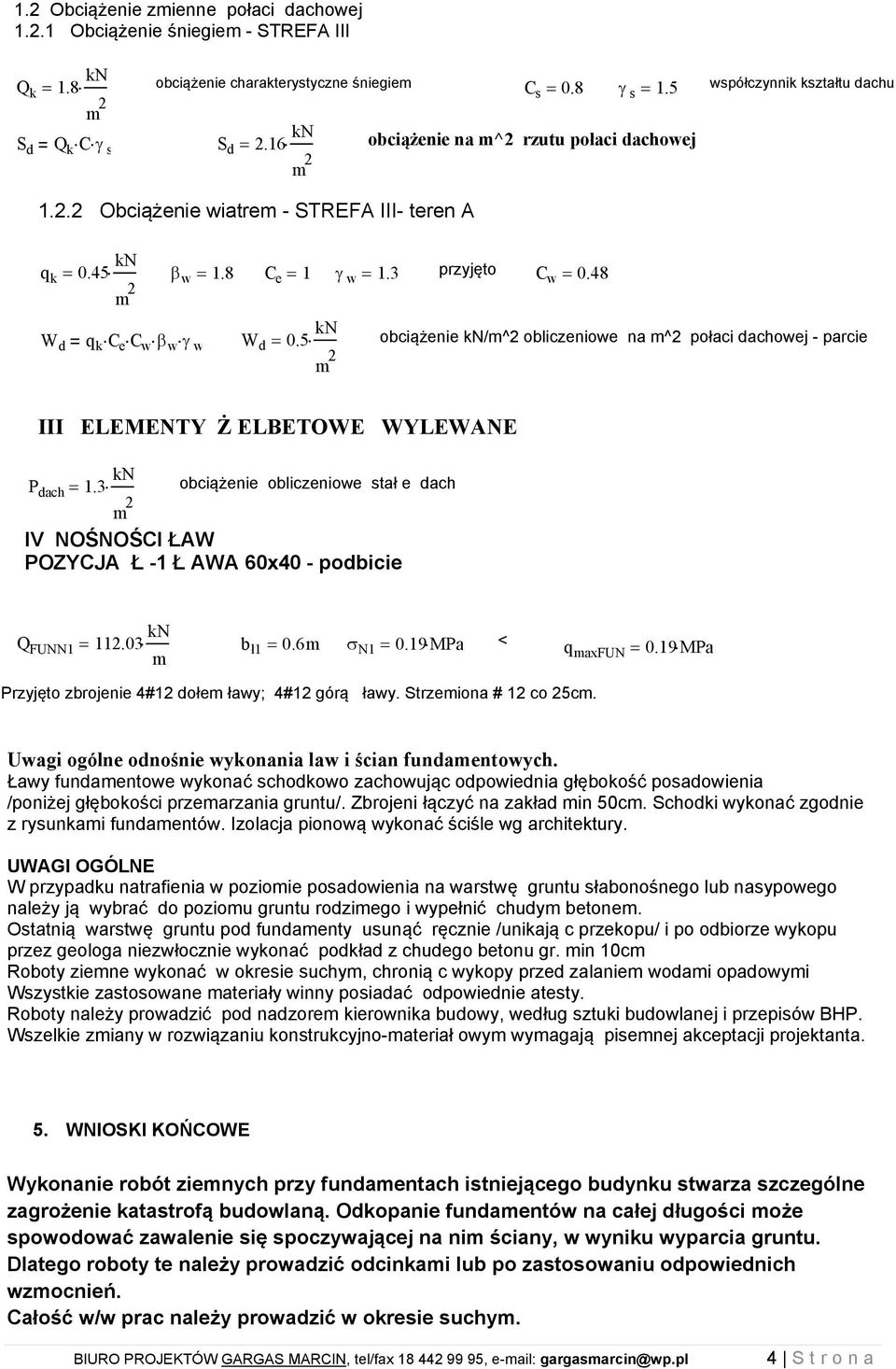

4 1.2 Obciążenie zmienne połaci dachowej Obciążenie śniegiem - STREFA III Q k S d 1.8 kn obciążenie charakterystyczne śniegiem C s 0.8 s 1.5 współczynnik kształtu dachu Q k C s S d 2.16 kn obciążenie na m^2 rzutu połaci dachowej Obciążenie wiatrem - STREFA III- teren A q k W d 0.45 kn w 1.8 C e 1 w 1.3 przyjęto C w 0.48 q k C e C w w w W d 0.5 kn obciążenie kn/m^2 obliczeniowe na m^2 połaci dachowej - parcie III ELEMENTY Ż ELBETOWE WYLEWANE 1.3 kn IV NOŚNOŚCI ŁAW POZYCJA Ł -1 Ł AWA 60x40 - podbicie P dach obciążenie obliczeniowe stał e dach Q FUNN kn m b ł1 0.6m N MPa < q maxfun 0.19 MPa Przyjęto zbrojenie 4#12 dołem ławy; 4#12 górą ławy. Strzemiona # 12 co 25cm. Uwagi ogólne odnośnie wykonania law i ścian fundamentowych. Ławy fundamentowe wykonać schodkowo zachowując odpowiednia głębokość posadowienia /poniżej głębokości przemarzania gruntu/. Zbrojeni łączyć na zakład min 50cm. Schodki wykonać zgodnie z rysunkami fundamentów. Izolacja pionową wykonać ściśle wg architektury. UWAGI OGÓLNE W przypadku natrafienia w poziomie posadowienia na warstwę gruntu słabonośnego lub nasypowego należy ją wybrać do poziomu gruntu rodzimego i wypełnić chudym betonem. Ostatnią warstwę gruntu pod fundamenty usunąć ręcznie /unikają c przekopu/ i po odbiorze wykopu przez geologa niezwłocznie wykonać podkład z chudego betonu gr. min 10cm Roboty ziemne wykonać w okresie suchym, chronią c wykopy przed zalaniem wodami opadowymi Wszystkie zastosowane materiały winny posiadać odpowiednie atesty. Roboty należy prowadzić pod nadzorem kierownika budowy, według sztuki budowlanej i przepisów BHP. Wszelkie zmiany w rozwiązaniu konstrukcyjno-materiał owym wymagają pisemnej akceptacji projektanta. 5. WNIOSKI KOŃCOWE Wykonanie robót ziemnych przy fundamentach istniejącego budynku stwarza szczególne zagrożenie katastrofą budowlaną. Odkopanie fundamentów na całej długości może spowodować zawalenie się spoczywającej na nim ściany, w wyniku wyparcia gruntu. Dlatego roboty te należy prowadzić odcinkami lub po zastosowaniu odpowiednich wzmocnień. Całość w/w prac należy prowadzić w okresie suchym. 4 S trona

5 W razie stwierdzenia w trakcie robót budowlanych podczas skuć, rozkopów, odkrywek, itd. problemów technicznych związanych ze złym lub niezadowalającym stanem technicznym elementów lub technicznych przeszkód wymagający dodatkowej naprawy, uszczelnienia, wymiany, itd. należy powiadomić autora opracowania. Podbicie zaprojektowano w poziomie ław istniejących. Wyżej wymienione prace nie będą miały negatywnego wpływu na istniejącą konstrukcję budynku. Prace będą wykonywane pod nadzorem inżyniera budownictwa. sporządził: mgr inż. Stanisław Szewczyk mgr inż. Marcin Gargas 5 S trona

6
