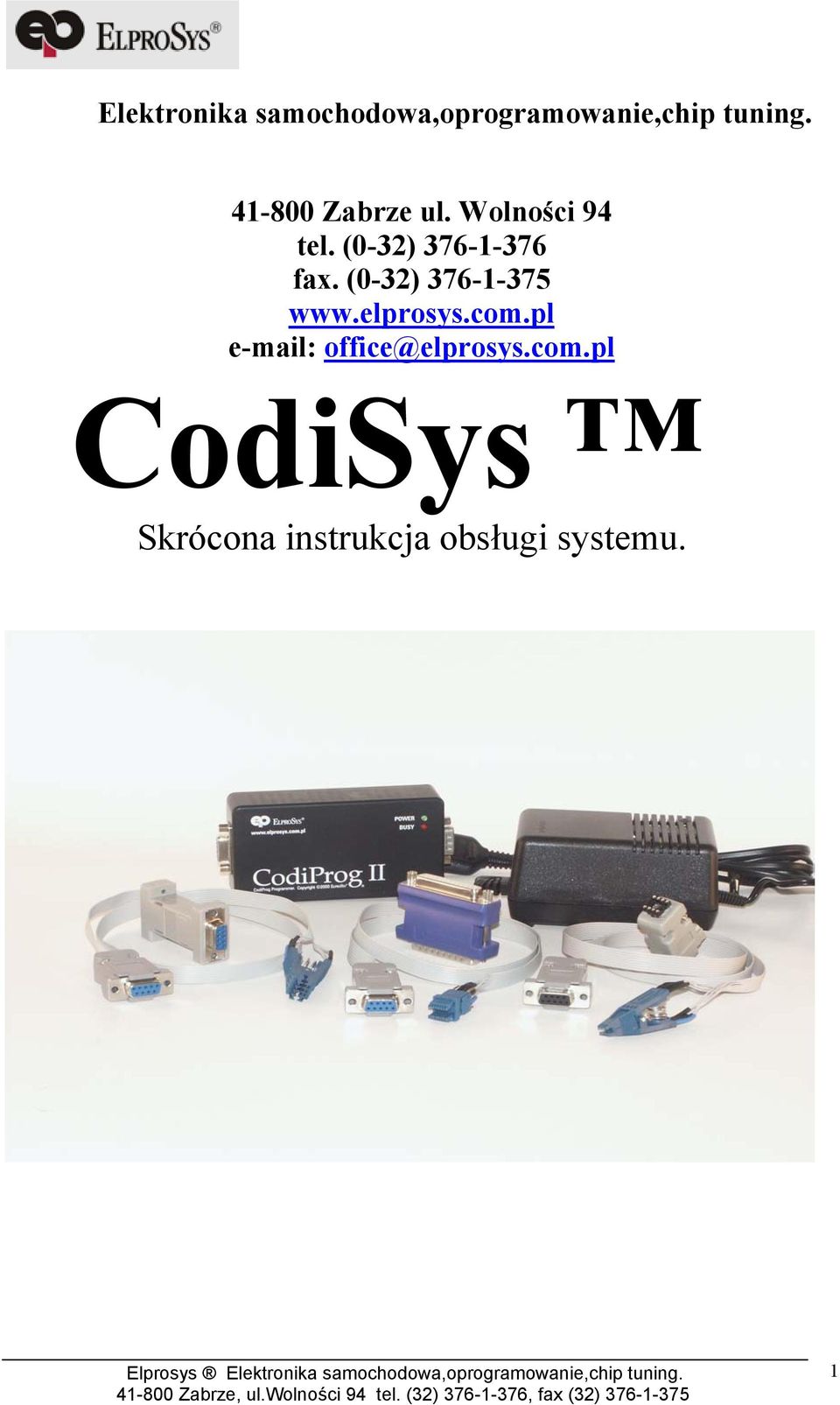

1 Elektronika samochodowa,oprogramowanie,chip tuning Zabrze ul. Wolności 94 tel. (0-32) fax. (0-32) CodiSys Skrócona instrukcja obsługi systemu. 1

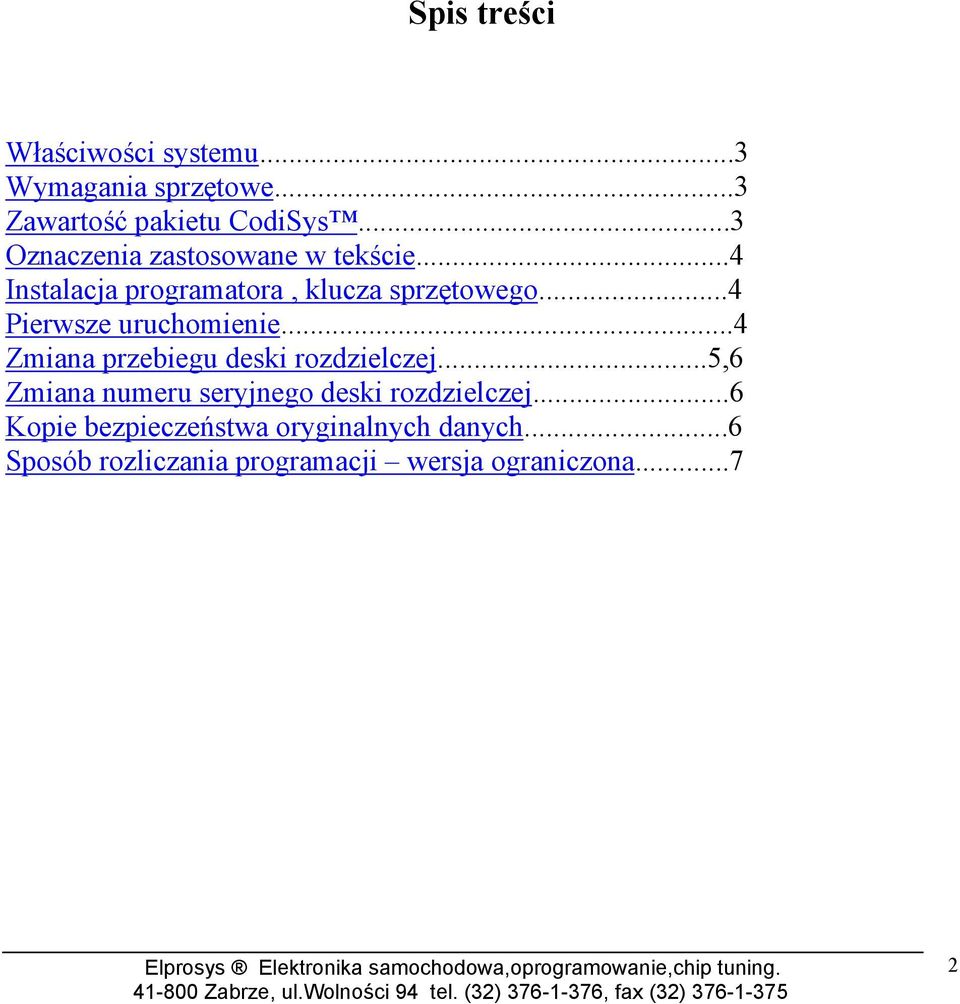

2 Spis treści Właściwości systemu...3 Wymagania sprzętowe...3 Zawartość pakietu CodiSys...3 Oznaczenia zastosowane w tekście...4 Instalacja programatora, klucza sprzętowego...4 Pierwsze uruchomienie...4 Zmiana przebiegu deski rozdzielczej...5,6 Zmiana numeru seryjnego deski rozdzielczej...6 Kopie bezpieczeństwa oryginalnych danych...6 Sposób rozliczania programacji wersja ograniczona...7 2

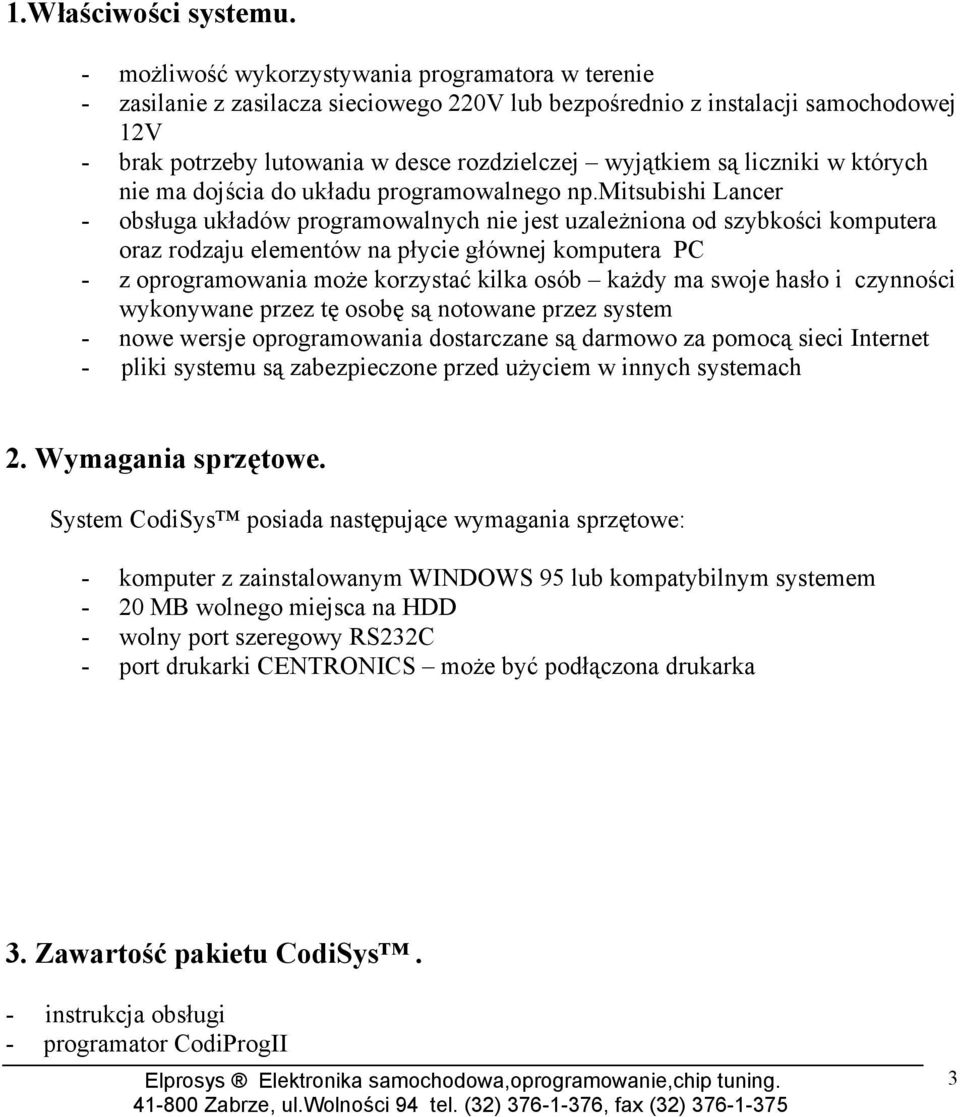

3 1.Właściwości systemu. - możliwość wykorzystywania programatora w terenie - zasilanie z zasilacza sieciowego 220V lub bezpośrednio z instalacji samochodowej 12V - brak potrzeby lutowania w desce rozdzielczej wyjątkiem są liczniki w których nie ma dojścia do układu programowalnego np.mitsubishi Lancer - obsługa układów programowalnych nie jest uzależniona od szybkości komputera oraz rodzaju elementów na płycie głównej komputera PC - z oprogramowania może korzystać kilka osób każdy ma swoje hasło i czynności wykonywane przez tę osobę są notowane przez system - nowe wersje oprogramowania dostarczane są darmowo za pomocą sieci Internet - pliki systemu są zabezpieczone przed użyciem w innych systemach 2. Wymagania sprzętowe. System CodiSys posiada następujące wymagania sprzętowe: - komputer z zainstalowanym WINDOWS 95 lub kompatybilnym systemem - 20 MB wolnego miejsca na HDD - wolny port szeregowy RS232C - port drukarki CENTRONICS może być podłączona drukarka 3. Zawartość pakietu CodiSys. - instrukcja obsługi - programator CodiProgII 3

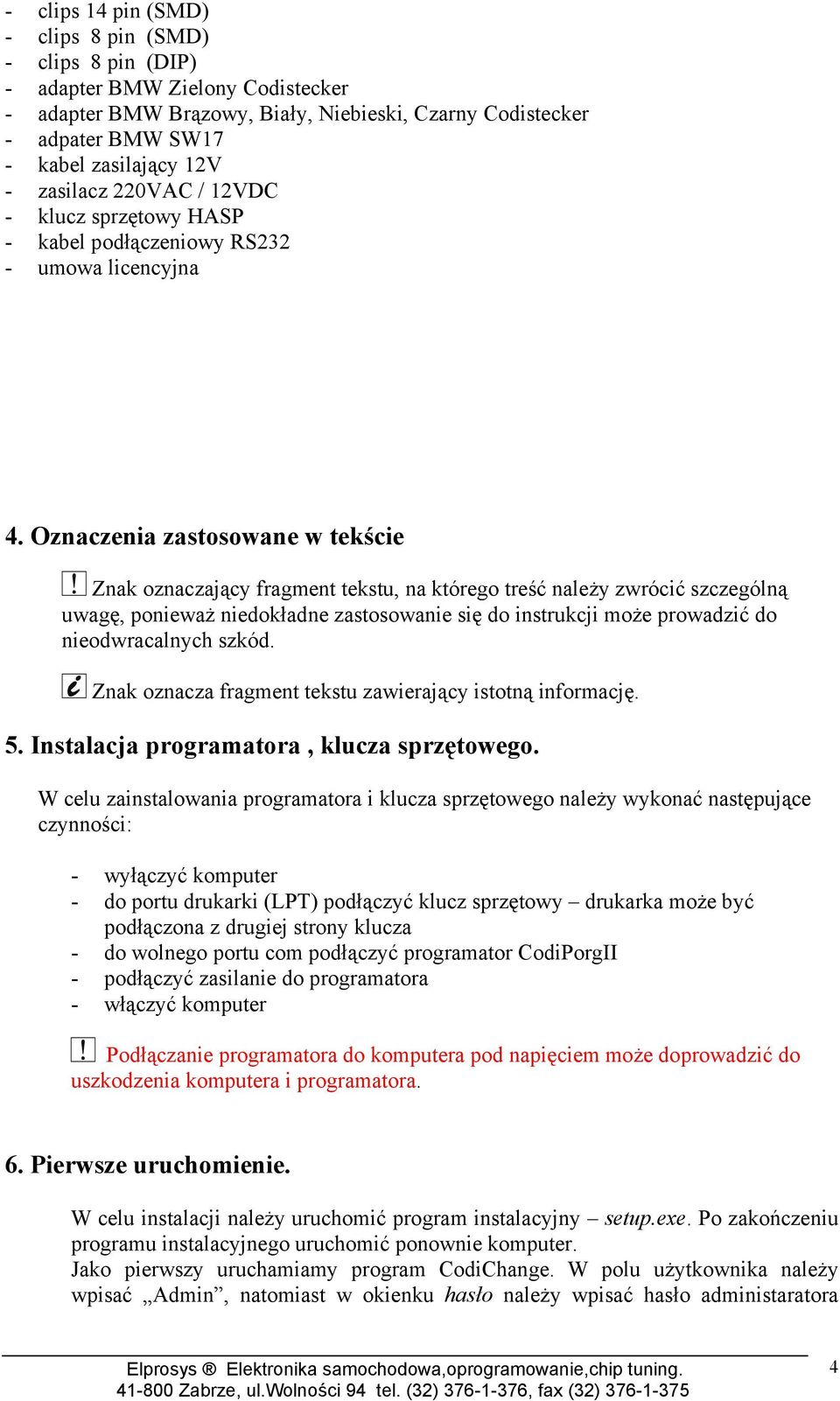

4 - clips 14 pin (SMD) - clips 8 pin (SMD) - clips 8 pin (DIP) - adapter BMW Zielony Codistecker - adapter BMW Brązowy, Biały, Niebieski, Czarny Codistecker - adpater BMW SW17 - kabel zasilający 12V - zasilacz 220VAC / 12VDC - klucz sprzętowy HASP - kabel podłączeniowy RS232 - umowa licencyjna 4. Oznaczenia zastosowane w tekście Znak oznaczający fragment tekstu, na którego treść należy zwrócić szczególną uwagę, ponieważ niedokładne zastosowanie się do instrukcji może prowadzić do nieodwracalnych szkód. Znak oznacza fragment tekstu zawierający istotną informację. 5. Instalacja programatora, klucza sprzętowego. W celu zainstalowania programatora i klucza sprzętowego należy wykonać następujące czynności: - wyłączyć komputer - do portu drukarki (LPT) podłączyć klucz sprzętowy drukarka może być podłączona z drugiej strony klucza - do wolnego portu com podłączyć programator CodiPorgII - podłączyć zasilanie do programatora - włączyć komputer Podłączanie programatora do komputera pod napięciem może doprowadzić do uszkodzenia komputera i programatora. 6. Pierwsze uruchomienie. W celu instalacji należy uruchomić program instalacyjny setup.exe. Po zakończeniu programu instalacyjnego uruchomić ponownie komputer. Jako pierwszy uruchamiamy program CodiChange. W polu użytkownika należy wpisać Admin, natomiast w okienku hasło należy wpisać hasło administaratora 4

5 systemu podane w umowie licencyjnej. Następnie pojawi się okienko konfiguracji w którym należy ustawić: - port com do którego jest podłączony programator CodiProgII - określić maksymalny dobry przebieg - ustalamy nazwy oraz hasła użytkowników miejsce starego hasła pozostawiamy puste Po wypełnieniu tabeli należy zatwierdzić dane przyciskiem Zatwierdź zmiany, a następnie zamknąć program za pomocą klawiszy Alt+F4. Uruchamiamy program CodiProg logujemy się - wpisując ustaloną w poprzednim programie nazwą użytkownika i hasłem. Po poprawnym zalogowaniu uruchamiamy opcję O programie w menu Pomoc. Jeżeli program nie wyświetli komunikatu Nastąpił błąd komunikacji. system jest gotowy do pracy. W przypadku braku komunikacji należy sprawdzić podłączenia lub zmienić port com programatora (wyboru właściwego portu dokonuje się za pomocą klawisza F6). W okienku maksymalny dobry przebieg należy wpisać jak najmniejszą wartość. W przypadku obsługi samochodu który będzie miał przebieg większy niż w okienku należy tę wartość zwiększyć co najmniej do takiej wartości jaką ma korygowany licznik. Typowo w okienku wpisujemy wartość km. 7. Zmiana przebiegu deski rozdzielczej. W celu zmiany przebiegu należy uruchomić program CodiChange. Po zalogowaniu naciskamy klawisz F2.Wybieramy odpowiedni układ programowalny. Określamy napięcie odczytu. Określamy czy układ ma korzystać z rezystorów Pull-Up. Informacje te będą w miarę możliwości uzupełniane w pomocy programu. Po ustawieniu powyższych parametrów przechodzimy dalej. Starannie umieszczamy clipsa na układzie programowalnym, potwierdzamy OK. Po naciśnięciu przycisku OK. uruchomi się programator CodiPorg II i nastąpi odczyt danych z licznika. Po zamknięciu programu CodiProg II w przypadku prawidłowego odczytu program CodiChange przejdzie do automatycznego rozpoznawania kodowania kilometrów. Następnie zależnie od typu deski rozdzielczej mamy trzy opcje: 1. Wybieramy kilometry z rozpoznawania automatycznego 2. Jesteśmy pewni co do typu licznika i przechodzimy do opcji lista 3. W przypadku nowego modelu licznika możemy przejść do opcji wyszukiwanie opcja ta jednak nie zastanie opisana w niniejszej instrukcji jest opcją dla zaawansowanych użytkowników. W przypadku wybrania opcji (1) szukamy odpowiedniego typu kodowania przechodzimy do okienka wpisywania kilometrów wartość nowego przebiegu możemy podać w milach lub kilometrach. Po poprawnym podaniu danych wciskamy przycisk Wykonaj, potwierdzamy wpis danych do awarii system automatycznie zrobi kopię danych w awariach i przejdzie do programowania kilometrów. Po zamknięciu programu CodiProg II aplikacja jest gotowa do robienia kolejnych operacji lub poinformuje nas o ewentualnym błędzie podczas zapisu danych. 5

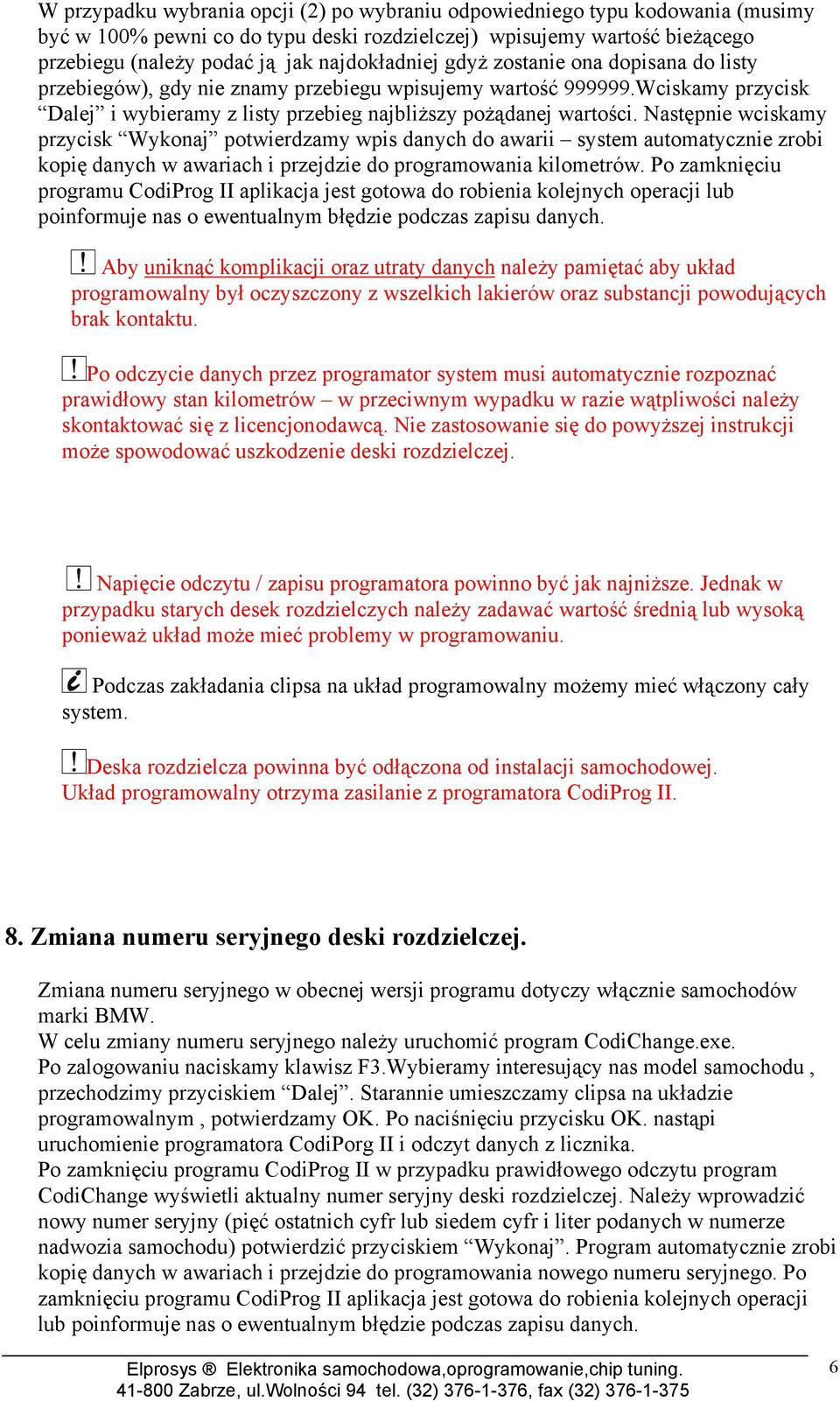

6 W przypadku wybrania opcji (2) po wybraniu odpowiedniego typu kodowania (musimy być w 100% pewni co do typu deski rozdzielczej) wpisujemy wartość bieżącego przebiegu (należy podać ją jak najdokładniej gdyż zostanie ona dopisana do listy przebiegów), gdy nie znamy przebiegu wpisujemy wartość Wciskamy przycisk Dalej i wybieramy z listy przebieg najbliższy pożądanej wartości. Następnie wciskamy przycisk Wykonaj potwierdzamy wpis danych do awarii system automatycznie zrobi kopię danych w awariach i przejdzie do programowania kilometrów. Po zamknięciu programu CodiProg II aplikacja jest gotowa do robienia kolejnych operacji lub poinformuje nas o ewentualnym błędzie podczas zapisu danych. Aby uniknąć komplikacji oraz utraty danych należy pamiętać aby układ programowalny był oczyszczony z wszelkich lakierów oraz substancji powodujących brak kontaktu. Po odczycie danych przez programator system musi automatycznie rozpoznać prawidłowy stan kilometrów w przeciwnym wypadku w razie wątpliwości należy skontaktować się z licencjonodawcą. Nie zastosowanie się do powyższej instrukcji może spowodować uszkodzenie deski rozdzielczej. Napięcie odczytu / zapisu programatora powinno być jak najniższe. Jednak w przypadku starych desek rozdzielczych należy zadawać wartość średnią lub wysoką ponieważ układ może mieć problemy w programowaniu. Podczas zakładania clipsa na układ programowalny możemy mieć włączony cały system. Deska rozdzielcza powinna być odłączona od instalacji samochodowej. Układ programowalny otrzyma zasilanie z programatora CodiProg II. 8. Zmiana numeru seryjnego deski rozdzielczej. Zmiana numeru seryjnego w obecnej wersji programu dotyczy włącznie samochodów marki BMW. W celu zmiany numeru seryjnego należy uruchomić program CodiChange.exe. Po zalogowaniu naciskamy klawisz F3.Wybieramy interesujący nas model samochodu, przechodzimy przyciskiem Dalej. Starannie umieszczamy clipsa na układzie programowalnym, potwierdzamy OK. Po naciśnięciu przycisku OK. nastąpi uruchomienie programatora CodiPorg II i odczyt danych z licznika. Po zamknięciu programu CodiProg II w przypadku prawidłowego odczytu program CodiChange wyświetli aktualny numer seryjny deski rozdzielczej. Należy wprowadzić nowy numer seryjny (pięć ostatnich cyfr lub siedem cyfr i liter podanych w numerze nadwozia samochodu) potwierdzić przyciskiem Wykonaj. Program automatycznie zrobi kopię danych w awariach i przejdzie do programowania nowego numeru seryjnego. Po zamknięciu programu CodiProg II aplikacja jest gotowa do robienia kolejnych operacji lub poinformuje nas o ewentualnym błędzie podczas zapisu danych. 6

7 9. Kopie bezpieczeństwa oryginalnych danych. Dla bezpieczeństwa program CodiChange robi kopie danych z oryginalnej deski rozdzielczej w folderze AWARIE. Dane są notowane w następujący sposób: - data zwierająca - rok, miesiąc, dzień - czas operacji - godzina, minuta, sekunda - typ samochodu, rodzaj kodowania W przypadku konieczności korzystania z awarii należy wybrać odpowiednią pozycję i nacisnąć przycisk Wykonaj. Założyć clips na układ programowalny, potwierdzić kolejne okienka przyciskiem OK. Program CodiChange wywoła programator CodiProg II i zostaną zapisane oryginalne dane. 10. Sposób rozliczania programacji wersja ograniczona. Ilość wykonanych programacji jest pokazywana w programie CodiProg II. Wartość ta może jednak zawierać także częściowo nieudane programacje w takim przypadku jeżeli plik CodiSys3.log będzie w stanie nie naruszonym programacje częściowo nieudane będą mogły zostać nie rozliczane przez licencjonodawcę. Podczas gdy plik CodiSys3.log będzie uszkodzony licencjonodawca będzie się rozliczać zgodnie z wskazaniem programatora CodiPorg II. Programacje które nie będą udane w 100% nie będą zliczane przez system. Rozliczenie z ilości programacji może się odbyć na dwa sposoby. Pierwszym sposobem jest przybycie pracownika firmy Elprosys do właściciela systemu. Drugim sposobem rozliczania jest rozliczanie na odległość.jest to możliwe za pomocą sieci Internet, Faxu oraz telefonu. Procedura w tym przypadku jest nastepująca: a) administrator systemu wysyła plik CodiSys3.log na konto internetowe: mariusz.najmowicz@elprosys.com.pl b) ewentualne błędy i informacje zanotowne podczas nieudanych programacji należy przesłać pod numer faxu: (32) c) po odebraniu pliku przez licencjonodawcę zostanie określona ilość programacji za które należy się rozliczyć ilość ta zostanie podana adminstratorowi systemu telefonicznie d) należy wykonać przelew na konto firmy ElproSys lub przekaz pocztowy e) potwierdzenie wysłać na numer faxu: (32) f) pracownik firmy ElproSys poda hasło odblokowujące programator g) po wyzerowaniu licznika programacji (za pomocą programu CodiRes) należy skasować stary plik CodiSys3.log system automatycznie utworzy nowy plik potrzebny do następnego rozliczania 7

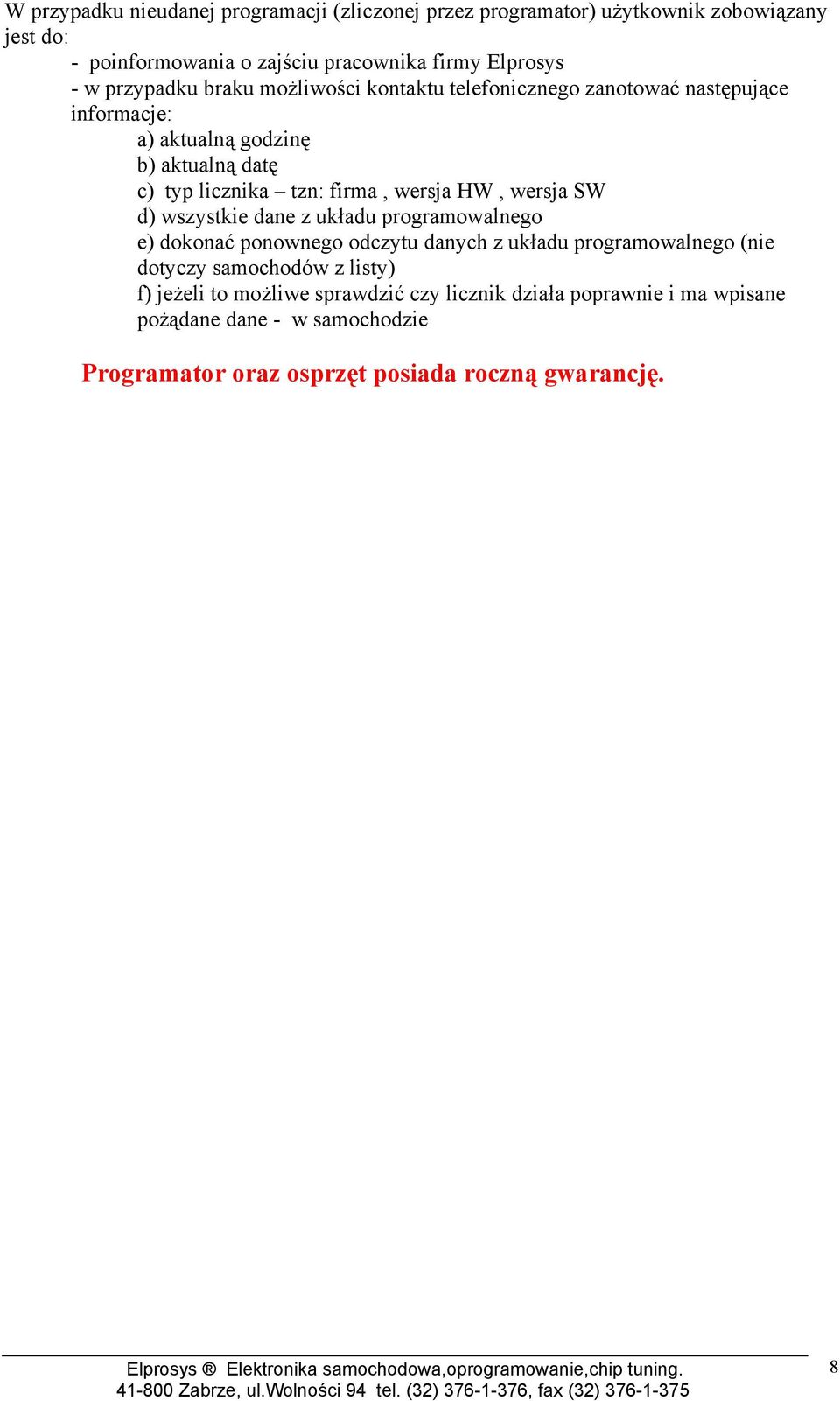

8 W przypadku nieudanej programacji (zliczonej przez programator) użytkownik zobowiązany jest do: - poinformowania o zajściu pracownika firmy Elprosys - w przypadku braku możliwości kontaktu telefonicznego zanotować następujące informacje: a) aktualną godzinę b) aktualną datę c) typ licznika tzn: firma, wersja HW, wersja SW d) wszystkie dane z układu programowalnego e) dokonać ponownego odczytu danych z układu programowalnego (nie dotyczy samochodów z listy) f) jeżeli to możliwe sprawdzić czy licznik działa poprawnie i ma wpisane pożądane dane - w samochodzie Programator oraz osprzęt posiada roczną gwarancję. 8
