1 TomTom ecoplus Reference Guide

2 Contents Przed instalacją 3 Witamy... 3 Elementy... 3 Wymagania... 3 Instalacja ecoplus 5 Konfiguracja połączenia Bluetooth w WEBFLEET... 5 Konfiguracja połączenia Bluetooth za pomocą narzędzia Activation Tool... 7 Instalacja urządzenia ecoplus w pojeździe... 9 Diagnostyka 11 Zrozumienie działania ecoplus Resetowanie ecoplus Dane techniczne

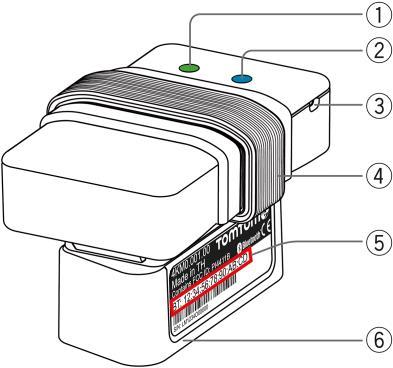

3 Przed instalacją Witamy Dzięki TomTom ecoplus TM możesz otrzymywać dane o zużyciu paliwa za pośrednictwem złącza OBD-II w pojeździe i wyświetlać je w WEBFLEET w czasie rzeczywistym. Urządzenie TomTom ecoplus współpracuje z urządzeniem TomTom LINK 5xx/4xx/3xx za pośrednictwem Bluetooth, dlatego jego instalacja jest bardzo prosta. W niniejszym dokumencie znajdują się instrukcje dotyczące ustawień ecoplus. Jeżeli złącze OBD-II jest potrzebne do innych celów, na przykład konserwacji, wystarczy odłączyć urządzenie ecoplus, a następnie podłączyć je z powrotem. Uwaga: aby odłączyć urządzenie ecoplus od złącza OBD-II, należy pociągnąć za wtyczkę ecoplus, nie za samo urządzenie, gdyż może to spowodować uszkodzenie. Elementy Poniższa ilustracja przedstawia różne części urządzenia ecoplus. 1. Dioda zasilania 2. Dioda Bluetooth 3. Przycisk Reset 4. Kabel do transmisji danych 5. Adres Bluetooth 6. Wtyczka OBD-II Wymagania Przed zainstalowaniem urządzenia ecoplus należy się upewnić, że spełniono poniższe wymagania: Pojazd wyposażono w urządzenie TomTom LINK 300 z numerem seryjnym zaczynającym się od LA... albo w urządzenie TomTom LINK 310, lub w urządzenie z serii LINK 5xx/4xx. Urządzenia z serii LINK 5xx/4xx muszą być aktywowane w WEBFLEET. 3

4 W urządzeniu LINK 300/310 musi być zainstalowane oprogramowanie sprzętowe w wersji lub nowszej. Najnowszą wersję oprogramowania sprzętowego można pobrać w sekcji Reseller na stronie w sekcji Software download. Pojazd musi mieć złącze OBD-II. Aby użyć narzędzia Activation Tool z urządzeniem LINK, potrzebny będzie laptop z zainstalowanym tym narzędziem, kabel szeregowy i kod aktywacyjny, który można znaleźć w potwierdzeniu umowy WEBFLEET. Pobierz najnowszą wersję narzędzia Activation Tool z sekcji Reseller na stronie w sekcji Software download. 4

5 Instalacja ecoplus Aby skonfigurować ustawienia urządzenia ecoplus, należy wykonać dwa kroki: 1. Skonfigurować połączenie Bluetooth między urządzeniem ecoplus a LINK. Połączenie Bluetooth między urządzeniami ecoplus a LINK można nawiązać na dwa sposoby: Skonfigurować połączenie Bluetooth z WEBFLEET Skonfigurować połączenie Bluetooth za pomocą narzędzia Activation Tool Należy upewnić się, że wprowadzono odpowiedni adres Bluetooth urządzenia ecoplus, który można znaleźć na etykiecie wtyczki OBD-II. 2. Zainstalować urządzenie ecoplus w pojeździe. Ważne: Jeżeli urządzenie ecoplus było używane w innym pojeździe, należy w pierwszej kolejności zresetować je, w przeciwnym razie instalacja urządzenia ecoplus może spowodować wyświetlanie błędów w komunikacji pojazdu lub ostrzeżeń dotyczących silnika na desce rozdzielczej pojazdu. Konfiguracja połączenia Bluetooth w WEBFLEET W niniejszej sekcji znajduje się opis parowania urządzeń ecoplus i LINK zainstalowanych w pojeździe, korzystającym z WEBFLEET. Możesz także skonfigurować połączenie Bluetooth za pomocą narzędzia Activation Tool. Uwaga: Upewnij się, że pojazd ma prawidłowo zamontowane urządzenie LINK, zgodnie z wymaganiami dla danej instalacji. 5

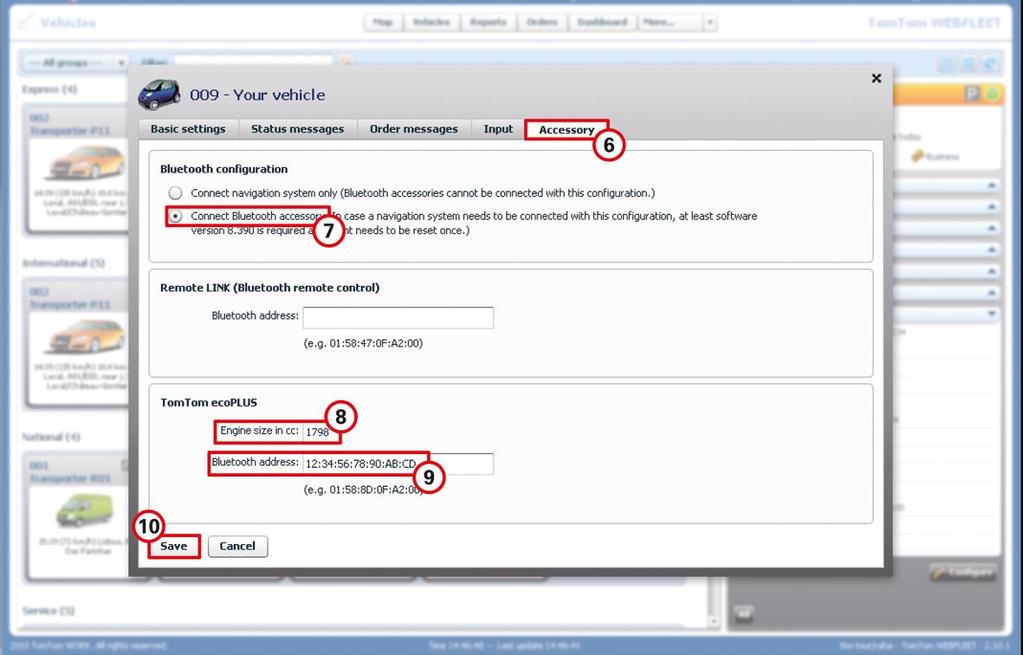

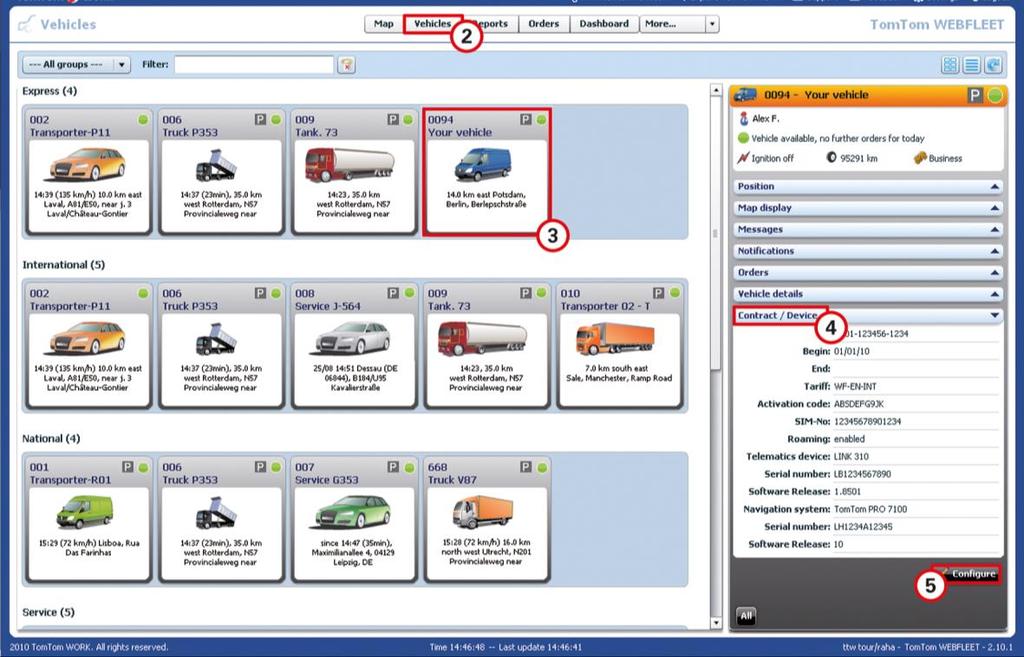

6 1. Zaloguj się do WEBFLEET tutaj 2. Kliknij opcję Pojazdy. 3. Wybierz odpowiedni pojazd z listy. 4. Na panelu szczegółów z prawej strony kliknij opcję Umowa/Urządzenie. 5. Kliknij opcję Konfiguruj. 6. Kliknij kartę Akcesoria. 7. W sekcji Konfiguracja Bluetooth sprawdź, czy zaznaczono opcję Podłącz akcesorium Bluetooth. 8. W sekcji TomTom ecoplus wprowadź pojemność silnika pojazdu w cm3. Upewnij się, że wprowadzono poprawną pojemność silnika, ponieważ jest to podstawowa wartość używana do obliczania zużycia paliwa przez pojazd. 9. Wprowadź adres Bluetooth znajdujący się na złączu OBD-II urządzenia ecoplus, które chcesz zainstalować w danym pojeździe. 10. Kliknij przycisk Zapisz. Adres Bluetooth urządzenia ecoplus zostanie przypisany do urządzenia LINK w wybranym pojeździe. Teraz należy zainstalować urządzenie ecoplus w pojeździe. 6

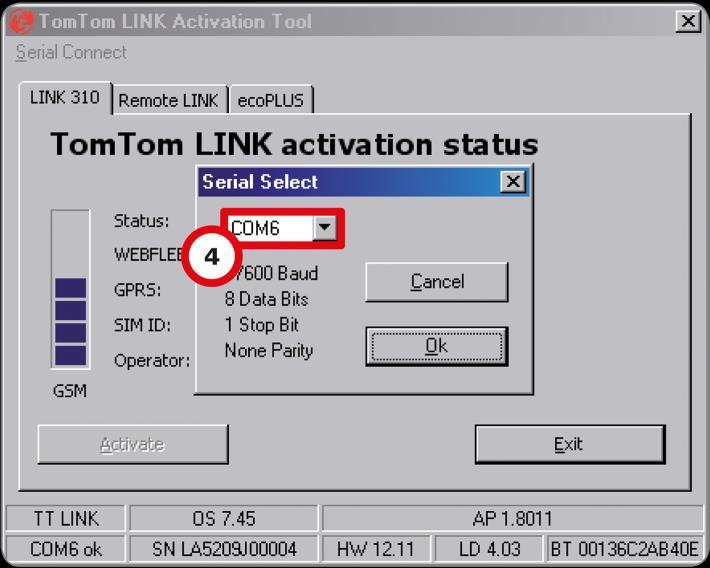

7 Konfiguracja połączenia Bluetooth za pomocą narzędzia Activation Tool W niniejszej sekcji opisano, jak parować urządzenia ecoplus i LINK za pomocą narzędzia Activation Tool. Możesz także skonfigurować połączenie Bluetooth za pomocą WEBFLEET. 1. Zainstaluj najnowszą wersję narzędzia Activation Tool w komputerze z systemem Microsoft Windows. Pobierz najnowszą wersję narzędzia Activation Tool z sekcji Reseller na stronie w sekcji Software download. 2. Użyj kabla szeregowego z zestawu serwisowego urządzenia LINK, aby podłączyć je do komputera. 3. Aby uruchomić narzędzie Activation Tool, dwukrotnie kliknij jego ikonę. 4. Z rozwijanego menu wybierz port COM, do którego podłączono urządzenie LINK. Przed wykonaniem następnego kroku upewnij się, że świeci się zielona dioda urządzenia LINK. 5. Kliknij przycisk OK. 6. Kliknij kartę ecoplus. 7. Wprowadź pojemność silnika pojazdu w cm3. 7

8 8. Wprowadź adres Bluetooth znajdujący się na złączu OBD-II urządzenia ecoplus, które chcesz zainstalować w danym pojeździe. 9. Kliknij przycisk Zapisz. Pojawi się komunikat z prośbą o wprowadzenie kodu aktywacyjnego dla urządzenia LINK. 10. Wprowadź kod aktywacyjny. Można go znaleźć na potwierdzeniu umowy WEBFLEET. 11. Kliknij przycisk OK. Po kilku sekundach adres Bluetooth pojawi się w polu tekstowym z prawej strony. 8

9 12. Wykonaj kroki opisane powyżej dla każdego dodatkowego urządzenia ecoplus i LINK. Instalacja urządzenia ecoplus w pojeździe W niniejszej sekcji opisano, jak podłączyć urządzenie ecoplus w pojeździe oraz do urządzenia LINK. 1. W pojeździe znajdź złącze OBD-II. Złącze OBD-II znajduje się w miejscu na nogi po stronie kierowcy. Jeśli nie wiesz, gdzie je można znaleźć, zajrzyj do instrukcji serwisowej pojazdu lub skontaktuj się z odpowiednim dealerem. 2. Wtyczkę OBD-II urządzenia ecoplus podłącz do złącza OBD-II w pojeździe. Upewnij się, że jest dobrze podłączona i nie wypadnie ze złącza. Zielona dioda zasilania zacznie migać. 3. W razie potrzeby urządzenie ecoplus można odsunąć od wtyczki i położyć gdzie indziej, jeżeli w miejscu złącza brak miejsca na instalację urządzenia. Ważne! Urządzenie ecoplus należy przymocować tak, aby nie spadło pod nogi kierowcy i nie uległo uszkodzeniu. Dioda zasilania i Bluetooth powinny być widoczne do celów diagnostycznych. 4. Włącz silnik. Urządzenie LINK spróbuje nawiązać połączenie z urządzeniem ecoplus. Może to potrwać około dwóch minut. Jeżeli operacja zakończy się powodzeniem, obie diody będą się świecić. W tym momencie instalacja urządzenia ecoplus została zakończona pomyślnie, a połączenie Bluetooth między urządzeniem ecoplus a LINK zostało nawiązane bez problemów. 9

10 Urządzenie ecoplus automatycznie uzyskuje informacje z pojazdu i uruchomionego silnika. Dlatego dla odpowiedniej kalibracji urządzenia ecoplus silnik powinien przez chwilę pracować. 10

11 Diagnostyka Zrozumienie działania ecoplus W poniższej tabeli znajduje się wyjaśnienie poszczególnych trybów działania urządzenia ecoplus wskazywanych przez diody. Zielona dioda ŚWIECI Urządzenie ecoplus jest zasilane i nawiązało połączenie komunikacyjne z pojazdem. ŚWIECI/MIGA Urządzenie ecoplus jest zasilane, jednak mogło nie nawiązać jeszcze połączenia komunikacyjnego z pojazdem, jeśli silnik nie pracuje. MIGA Urządzenie ecoplus jest zasilane, lecz nie nawiązało jeszcze połączenia komunikacyjnego z pojazdem. Upewnić się, że silnik jest włączony. Niebieska dioda ŚWIECI Urządzenia wzajemnie się rozpoznały i nawiązały ze sobą połączenie Bluetooth. MIGA Urządzenia wzajemnie się rozpoznały i próbują nawiązać połączenie Bluetooth. ŚWIECI Urządzenia wzajemnie się rozpoznały i nawiązały ze sobą połączenie Bluetooth. W pełni sprawne Ustanawianie połączenia Bluetooth Ustanowienie połączenia komunikacyjnego z pojazdem 11

12 MIGA Urządzenie ecoplus jest zasilane, lecz nie nawiązało połączenia komunikacyjnego z pojazdem. WOLNO MIGA Urządzenie ecoplus jest zasilane i pracuje w trybie gotowości. WYŁĄCZONE Urządzenie ecoplus nie jest zasilane lub nie jest podłączone. WYŁĄCZONE Urządzenia nie rozpoznały się wzajemnie i nie nawiązały połączenia Bluetooth. WYŁĄCZONE Urządzenie ecoplus pracuje w trybie gotowości i nie nawiązało połączenia Bluetooth. WYŁĄCZONE Urządzenie ecoplus nie jest zasilane i w związku z tym nie nawiązało połączenia Bluetooth. Ustawienia fabryczne / nie rozpoznano urządzeń Tryb oszczędzania energii Brak zasilania Resetowanie ecoplus Urządzenie trzeba zresetować w przypadku, gdy urządzenie ecoplus było wcześniej używane w innym pojeździe oraz wystąpiły błędy z urządzeniem ecoplus lub urządzenie ecoplus nie działa zgodnie z oczekiwaniami. Aby zresetować urządzenie ecoplus, należy nacisnąć i przytrzymać przycisk reset przez pięć sekund, nie odłączając urządzenia od złącza OBD-II i zasilania. Dane techniczne Klasa ochrony Napięcie eksploatacyjne IP33 od 8 V do 30 V Temperatury Użytkowanie w zakresie: od -30 C do +70 C 12
