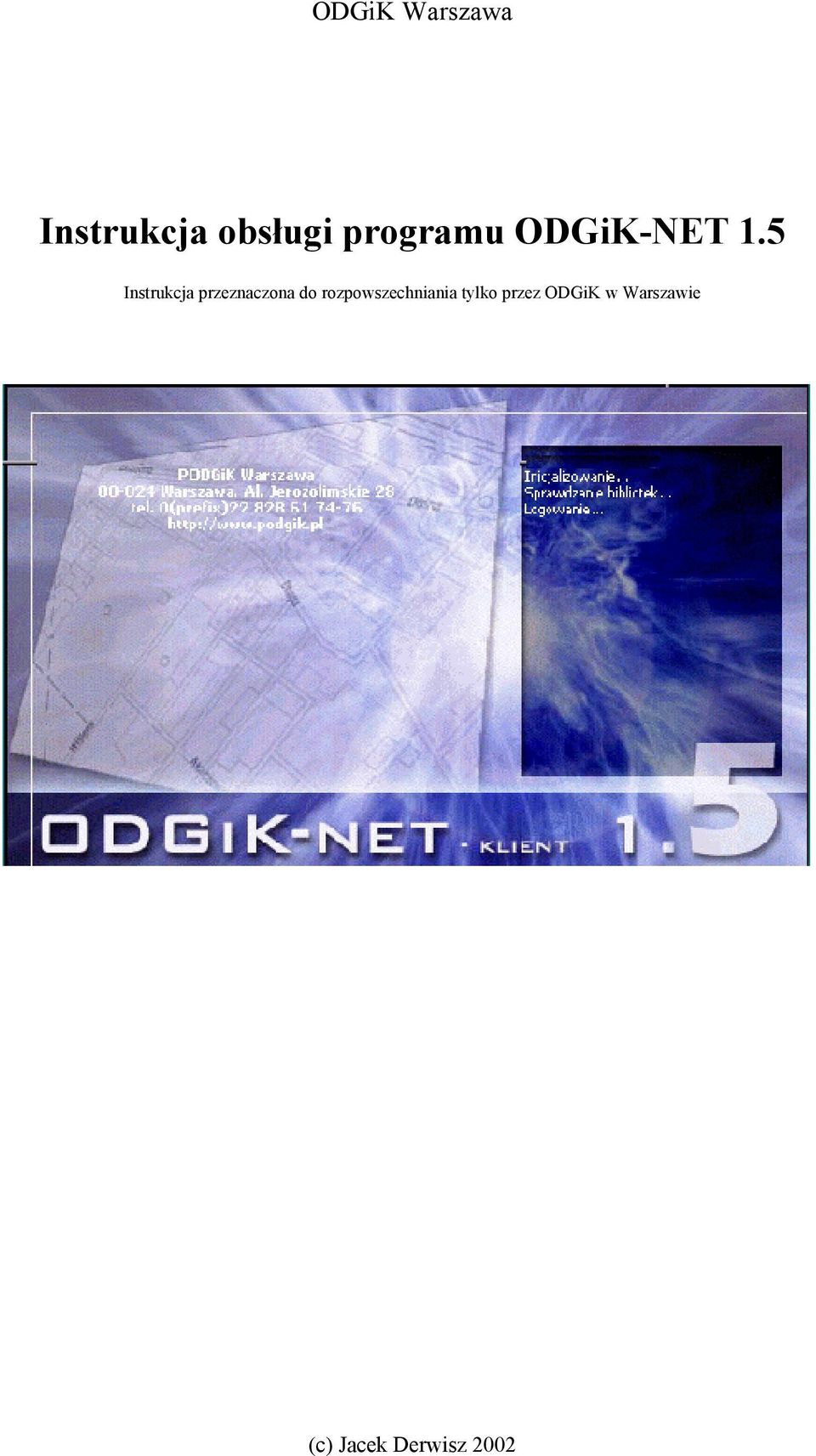

1 ODGiK Warszawa Instrukcja obsługi programu ODGiK-NET 1.5 Instrukcja przeznaczona do rozpowszechniania tylko przez ODGiK w Warszawie (c) Jacek Derwisz 2002

2 INFORMACJA Zwracamy uwagę na dokładne wypełnienie pola Zgłoszenie według jednej z możliwości przedstawionych poniżej: 1. Pozycja Na zgłoszenie dotyczy robót geodezyjnych podlegających zgłoszeniu - zaznaczamy właściwe pole oraz: Gdy nr Ks. Rob. i DER jest znany wpisujemy: Nr Ks.Rob, DER, Cztery pierwsze litery nazwy dzielnicy np /03, /03, Śród ( Dla Pragi Północ PrPn, dla Pragi Południe PrPd) Gdy nr Ks. Rob. i nr DER nie są jeszcze znane wpisujemy nazwę dzielnicy. 2. Pozycja Bez zgłoszenia dotyczy robót geodezyjnych nie podlegających zgłoszeniu - zaznaczamy właściwe pole i wpisujemy nazwę dzielnicy. Uwaga! W przypadku pobrania opisów w tym trybie (bez zgłoszenia czyli odpłatnie), należy w ciągu trzech dni roboczych uregulować w Ośrodku należność za pobrane materiały. 2

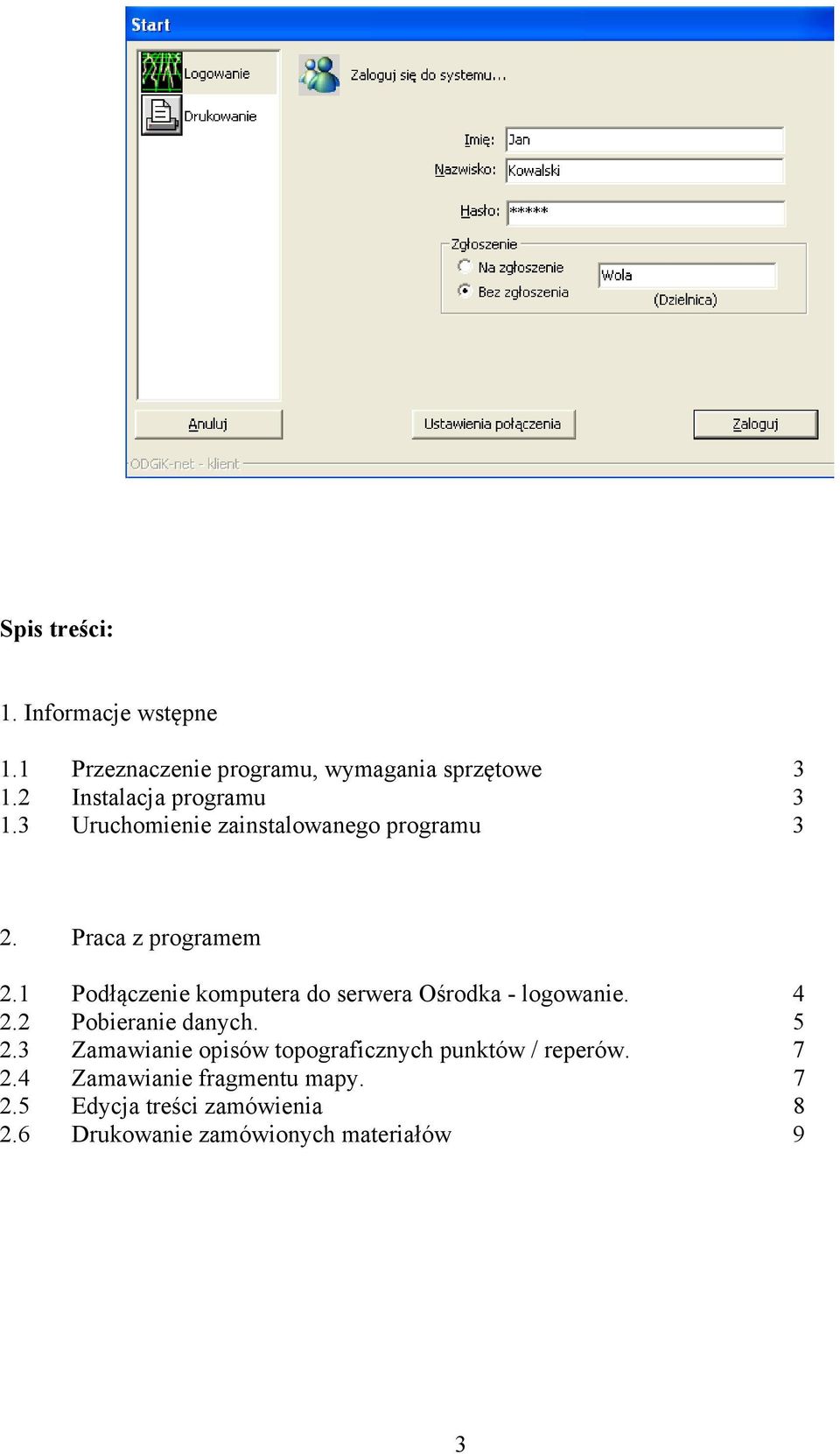

3 Spis treści: 1. Informacje wstępne 1.1 Przeznaczenie programu, wymagania sprzętowe Instalacja programu Uruchomienie zainstalowanego programu 3 2. Praca z programem 2.1 Podłączenie komputera do serwera Ośrodka - logowanie Pobieranie danych Zamawianie opisów topograficznych punktów / reperów Zamawianie fragmentu mapy Edycja treści zamówienia Drukowanie zamówionych materiałów 9 3

4 1. Informacje wstępne..1 Przeznaczenie programu, wymagania sprzętowe Program ODGiK-NET służy do pobierania niektórych materiałów Ośrodka Dokumentacji Geodezyjnej i Kartograficznej poprzez sieć Internet. Aby korzystać z programu należy zarejestrować się w Ośrodku. Zarejestrowani użytkownicy mogą pobrać program instalacyjny instalator.zip ze strony: Podczas rejestracji ustalone zostaną dane potrzebne do podłączenia do serwera Ośrodka: imię (Firma), nazwisko oraz hasło dostępu. Dane te, w identycznym jak podczas rejestrowania brzmieniu, potrzebne będą zawsze podczas uruchamiania programu. Rejestrację w ODGiK w Warszawie prowadzi p...pok Program wymaga: - komputera PC z procesorem taktowanym zegarem 300MHz lub szybszym - systemu operacyjnego Windows w wersji 95, 98, 2000, XP lub nowszy. - około 20MB wolnego miejsca na dysku. - karty graficznej z możliwie jak największą ilością pamięci (najlepiej 64MB, minimum to 16) - modemu lub karty sieciowej do połączenia z Internetem 1.2 Instalacja programu. Aby zainstalować program należy rozpakować instalator.zip, wyłączyć wszystkie programy i zamknąć wszystkie okna a następnie uruchomić setup.exe. 1.3 Uruchomienie programu Przed uruchomienie programu należy podłączyć komputer do Internetu. Program uruchamia się wybierając kolejno z menu systemu Windows: Start, Programy, ODGiK-NET Klient 1.5. Podczas uruchamiania programu na ekranie widoczna będzie plansza informacyjna systemu a następnie pojawi się okno logowania. 2.1 Podłączenie komputera do serwera Ośrodka - logowanie. Do pól edycyjnych okna logowania (rys. poniżej) należy wprowadzić informacje identyfikacyjne: imię (Firma), nazwisko oraz hasło dostępu, w brzmieniu takim jakie zostało zapisane podczas rejestrowania w Ośrodku. Informacje te należy uzupełnić podając numer Ks.Rob,DER,ID dzielnicy oraz wybierając opcje typu pracy. Po wprowadzeniu wszystkich informacji klawisz Zaloguj staje się aktywny i można uruchomić funkcję logowania. 4

5 Po uruchomieniu funkcji logowania, na ekranie pojawią się informacje o operacji wykonywanej przez program: łączenie z serwerem a następnie logowanie. Po zalogowaniu uruchomione zostanie główne okno programu. Plansza wyboru sekcji 1:10000 Pola edycyjne do zamawiania punktów i reperów Okno spisu zamówionych elementów Funkcje edycji zamówienia Okno płynnego przesuwania wyświetlanego fragmentu mapy Okno sterowania widokiem (przesuwanie, powiększanie, pomniejszanie) Pole informacji o operacjach wykonanych przez program Okno widokowe mapy 5

6 2.2 Pobieranie danych. Po uruchomieniu się programu, należy wybrać sekcję mapy 1:10000, z której pobierane będą dane. Należy w tym celu kliknąć na numer sekcji na planszy Sekcja a następnie potwierdzić wybór klawiszem Tak okienka Pobieranie danych. Podczas pobierania danych program wyświetla informację o rodzaju pobieranych informacji. Uwaga: Czas potrzebny na pobranie danych sekcji zależy od szybkości transmisji, ilości punktów należących do tej sekcji oraz szybkości komputera i może się wahać od kilkunastu sekund w najkorzystniejszym przypadku aż do kilkunastu minut przy wolnych łączach i dużych sekcjach. Po załadowaniu danych, można już zamawiać materiały. Jeżeli do zamówienia potrzebny jest rysunek mapy, to należy uruchomić dekompresję rysunku mapy funkcją Pokaż sekcję. Uwaga: Ze względów bezpieczeństwa, dane przesyłane z i do Ośrodka są szyfrowane i kompresowane. Dekompresja rysunku mapy jest procesem czasochłonnym. 6

7 Po dekompresji grafiki, rysunek mapy pojawia się w oknie widokowym a klawisze przesuwania, powiększania i pomniejszania stają się aktywne. Okno widokowe można przesuwać nad mapą wykorzystując klawisze sterowania oknem (panel Nawigacja ). Na tym samym panelu znajdują się klawisze pozwalające na zmianę rozmiarów okna widokowego. Uwaga: klawisze przesuwają okno widokowe ponad mapą, a więc klawisz w lewo przesuwa okno w lewo czyli rysunek mapy przesunie się w prawo. Okno programu po załadowaniu danych i dekompresji grafiki. 7

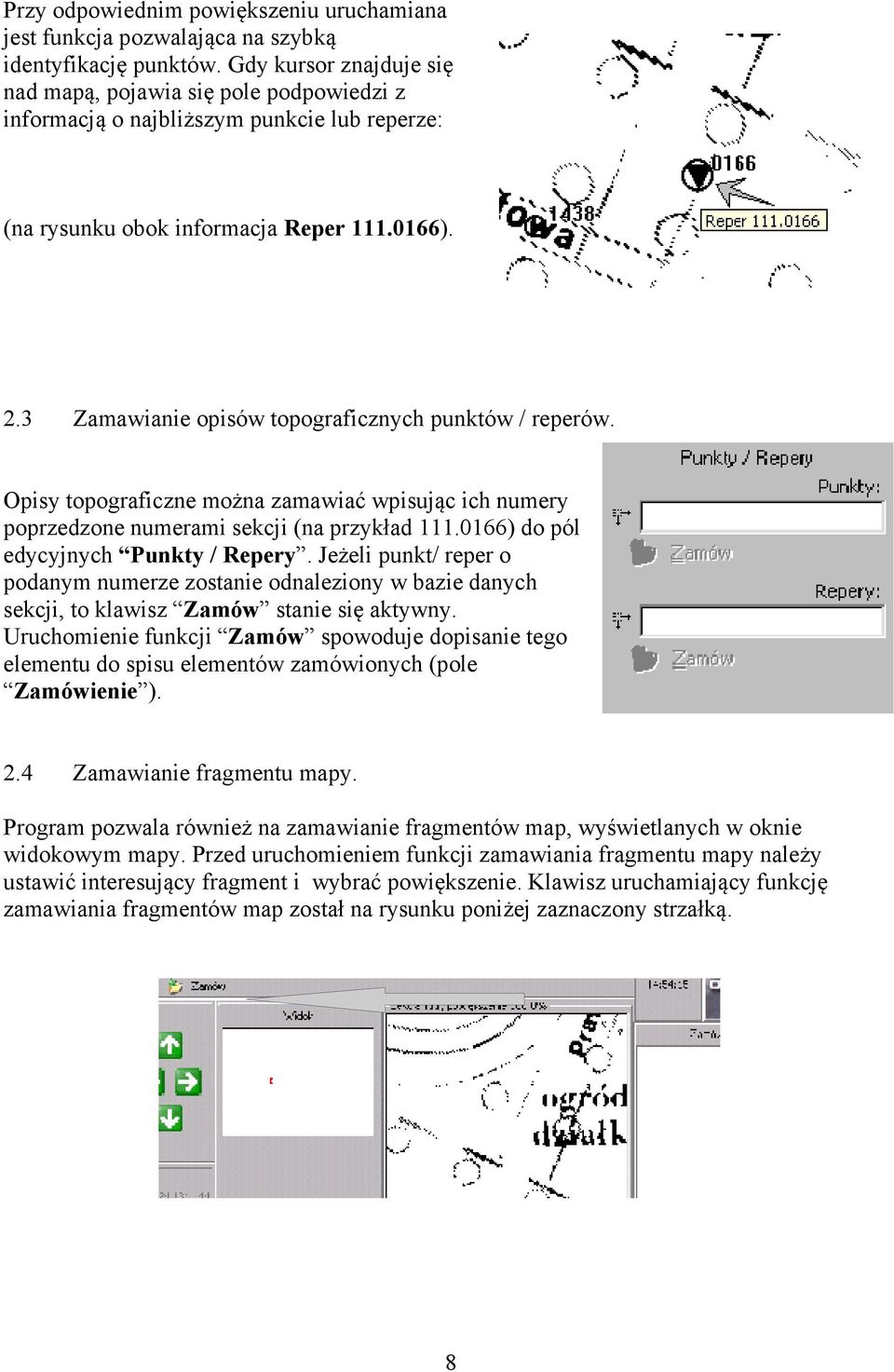

8 Przy odpowiednim powiększeniu uruchamiana jest funkcja pozwalająca na szybką identyfikację punktów. Gdy kursor znajduje się nad mapą, pojawia się pole podpowiedzi z informacją o najbliższym punkcie lub reperze: (na rysunku obok informacja Reper ). 2.3 Zamawianie opisów topograficznych punktów / reperów. Opisy topograficzne można zamawiać wpisując ich numery poprzedzone numerami sekcji (na przykład ) do pól edycyjnych Punkty / Repery. Jeżeli punkt/ reper o podanym numerze zostanie odnaleziony w bazie danych sekcji, to klawisz Zamów stanie się aktywny. Uruchomienie funkcji Zamów spowoduje dopisanie tego elementu do spisu elementów zamówionych (pole Zamówienie ). 2.4 Zamawianie fragmentu mapy. Program pozwala również na zamawianie fragmentów map, wyświetlanych w oknie widokowym mapy. Przed uruchomieniem funkcji zamawiania fragmentu mapy należy ustawić interesujący fragment i wybrać powiększenie. Klawisz uruchamiający funkcję zamawiania fragmentów map został na rysunku poniżej zaznaczony strzałką. 8

9 2.5 Edycja treści zamówienia. Informacje o wszystkich zamówionych elementach trafiają do okna w polu Zamówienie. Przed uruchomieniem funkcji Realizuj zamówienie można jeszcze usunąć niepotrzebne elementy, przy pomocy funkcji Usuń. Uruchomienie funkcji Realizuj zamówienie powoduj wysłanie do serwera Ośrodka spisu zamówionych elementów. zamówienia i jakie materiały zostały zamówione zostaje w tym momencie zapisana w bazie danych Ośrodka, a do komputera klienta zostają wysłane zamówione elementy. Zamówione elementy są zapisywane w folderze wskazanym przez użytkownika przy pomocy funkcji Przeglądaj okna Realizacja zamówienia. Domyślnie jest to folder c:\temp 9

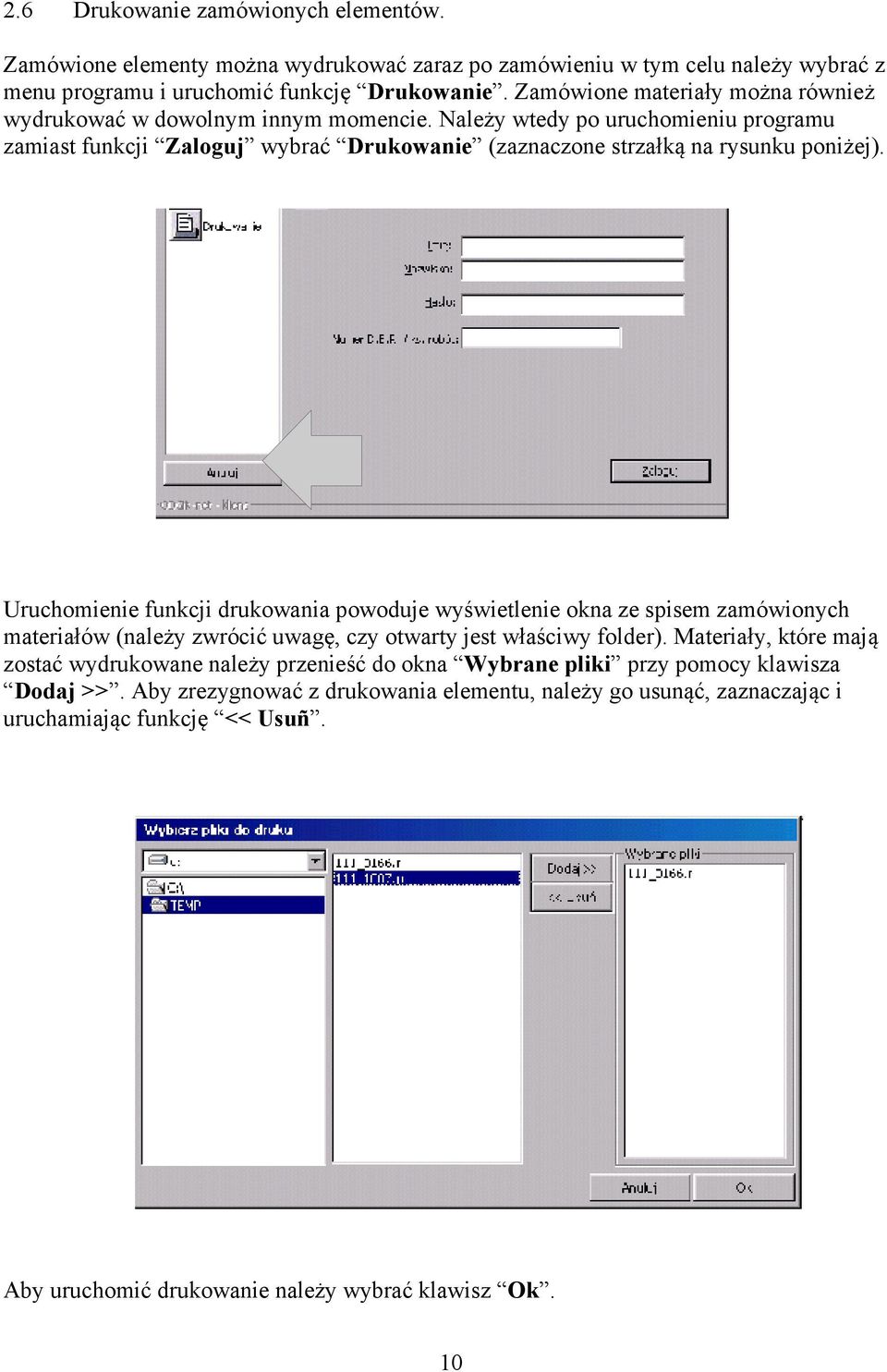

10 2.6 Drukowanie zamówionych elementów. Zamówione elementy można wydrukować zaraz po zamówieniu w tym celu należy wybrać z menu programu i uruchomić funkcję Drukowanie. Zamówione materiały można również wydrukować w dowolnym innym momencie. Należy wtedy po uruchomieniu programu zamiast funkcji Zaloguj wybrać Drukowanie (zaznaczone strzałką na rysunku poniżej). Uruchomienie funkcji drukowania powoduje wyświetlenie okna ze spisem zamówionych materiałów (należy zwrócić uwagę, czy otwarty jest właściwy folder). Materiały, które mają zostać wydrukowane należy przenieść do okna Wybrane pliki przy pomocy klawisza Dodaj >>. Aby zrezygnować z drukowania elementu, należy go usunąć, zaznaczając i uruchamiając funkcję << Usuñ. Aby uruchomić drukowanie należy wybrać klawisz Ok. 10

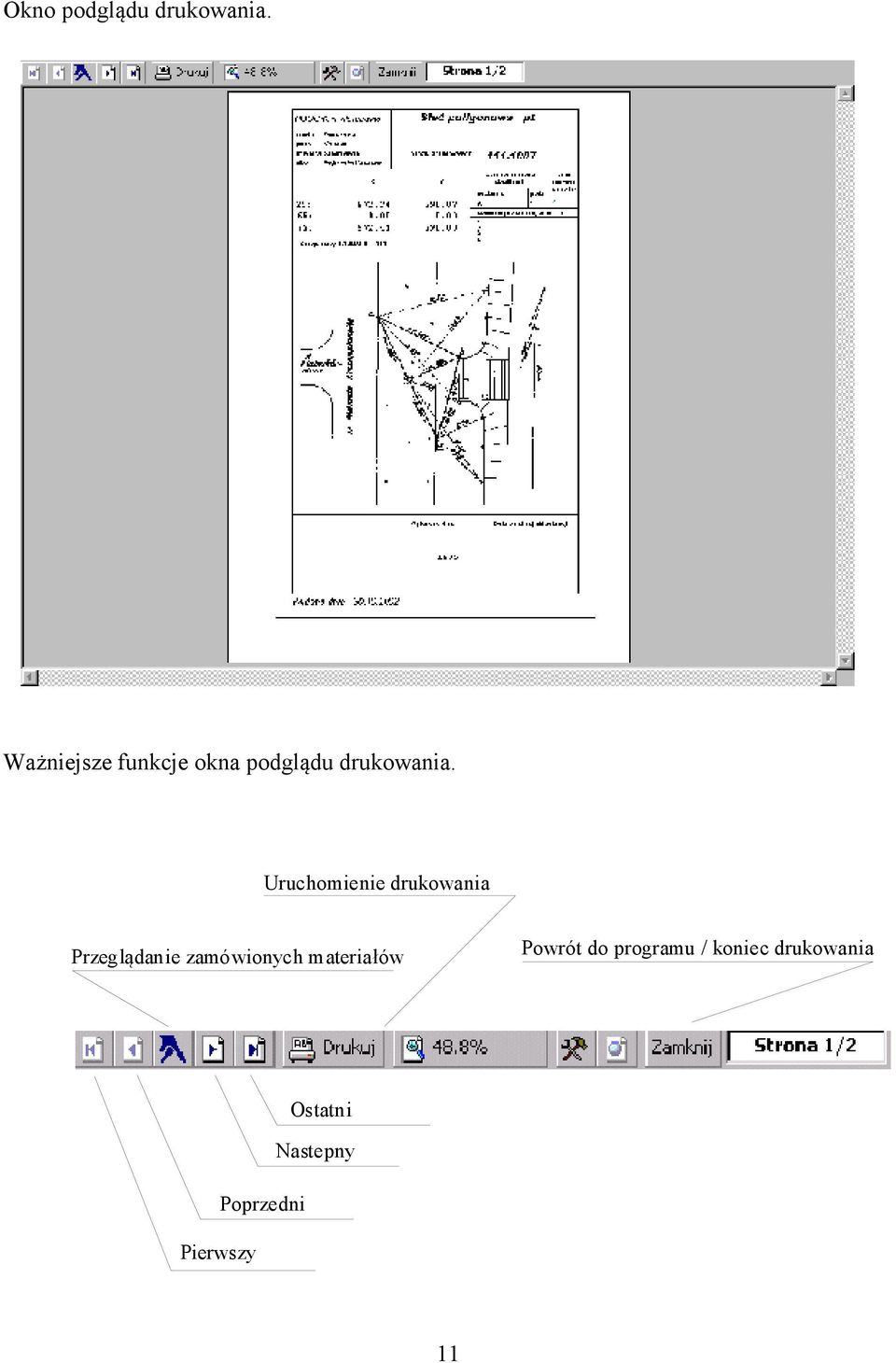

11 Okno podglądu drukowania. Ważniejsze funkcje okna podglądu drukowania. Uruchomienie drukowania Przeglądanie zamówionych materiałów Powrót do programu / koniec drukowania Ostatni Nastepny Poprzedni Pierwszy 11
