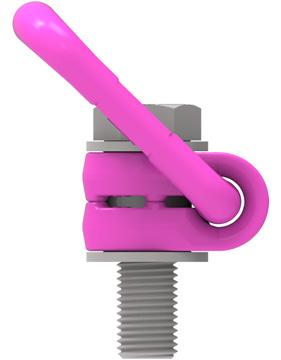

1 RUD-Art.-Nr.: PL / Szekla gwintowana >< PL Instrukcja obsługi Niniejszą instrukcję obsługi / deklarację producenta należy przechowywać przez cały okres użytkowania. RUD Ketten Rieger & Dietz GmbH u. Co. KG Aalen Tel Fax sling@rud.com Punkt zaczepowy w kolorze różowym - przykręcany EC-Declaration of conformity According to the EC-Machinery Directive 2006/42/EC, annex II A and amendments Manufacturer: RUD Ketten Rieger & Dietz GmbH u. Co. KG Friedensinsel Aalen We hereby declare that the equipment sold by us because of its design and construction, as mentioned below, corresponds to the appropriate, basic requirements of safety and health of the corresponding EC-Machinery Directive 2006/42/EC as well as to the below mentioned harmonized and national norms as well as technical specifications. In case of any modification of the equipment, not being agreed upon with us, this declaration becomes invalid. Product name: Load ring EG-Konformitätserklärung entsprechend der EG-Maschinenrichtlinie 2006/42/EG, Anhang II A und ihren Änderungen Hersteller: RUD Ketten Rieger & Dietz GmbH u. Co. KG Friedensinsel Aalen Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung, den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinie 2006/42/EG sowie den unten aufgeführten harmonisierten und nationalen Normen sowie technischen Spezifikationen entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produktbezeichnung: Lastbock The following harmonized norms were applied: DIN EN : DIN EN ISO : The following national norms and technical specifications were applied: BGR 500, KAP2.8 : Folgende harmonisierten Normen wurden angewandt: DIN EN : DIN EN ISO : Folgende nationalen Normen und technische Spezifikationen wurden außerdem angewandt: BGR 500, KAP2.8 : Authorized person for the configuration of the declaration documents: Reinhard Smetz, RUD Ketten, Aalen Für die Zusammenstellung der Konformitätsdokumentation bevollmächtigte Person: Reinhard Smetz, RUD Ketten, Aalen Aalen, den Dr.-Ing. Arne Kriegsmann,(Prokurist/QMB) Name, function and signature of the responsible person Aalen, den Dr.-Ing. Arne Kriegsmann,(Prokurist/QMB) Name, Funktion und Unterschrift Verantwortlicher 1

2 Przed użyciem przykręcanych punktów zaczepowych przeczytać dokładnie instrukcję obsługi szekli gwintowanej (nazywanej dalej ). Upewnić się, czy treść instrukcji jest zrozumiała. Nieprzestrzeganie zaleceń może prowadzić do urazów ciała i szkód materialnych oraz wyklucza roszczenia z tytułu gwarancji. 1 Wskazówki dotyczące bezpieczeństwa Nieprawidłowo zamontowane lub uszkodzone szekle gwintowane oraz niewłaściwe użycie mogą prowadzić do ciężkich urazów ciała lub szkód materialnych wskutek spadku ładunku. Przed każdym użyciem dokładnie sprawdzić wszystkie szekle gwintowane. Szekla VLGB może być stosowana tylko przez autoryzowane i poinstruowane osoby z uwzględnieniem niemieckiej normy BGR 500, rozdział 2.8 (DGUV ), a poza obszarem Niemiec właściwych przepisów krajowych. Dokręcona szekla musi się obracać o Użytkowanie zgodne z przeznaczeniem Szekle wolno stosować tylko do montażu na ładunku bądź elemencie chwytnym. Służą one do zawieszania środków zaczepowych. Szekle można też stosować jako punkt mocujący do zawieszania środków mocujących. Szekli wolno używać tylko do opisanych tu celów. 3 Instrukcja montażu i użycia 3.1 Ogólne informacje Dozwolona temperatura stosowania: W przypadku szekli, ze względu na używane śruby DIN/EN należy zredukować nośność odpowiednio do klasy wytrzymałości w następujący sposób: od -40 C do 100 C --> bez redukcji od 100 C do 200 C minus 15 % (od 212 do 392 F) od 200 C do 250 C minus 20 % (od 392 do 482 F) od 250 C do 350 C minus 25 % (od 482 do 662 F) Temperatury powyżej 350 C (662 F) nie są dozwolone! Przestrzegać maksymalnej temperatury stosowania dostarczonych nakrętek (opcja). Nakrętki zaciskowe zgodnie z normą DIN EN ISO 7042 (DIN 980) wolno stosować w temperaturze maks. do +150 C. Nakrętki wieńcowe zgodnie z normą DIN 6331 można stosować w temperaturze do +300 C. Uwzględnić dodatkowo współczynniki redukcyjne. Szekle gwintowane nie mogą mieć kontaktu z agresywnymi chemikaliami, kwasami lub ich oparami. Oznakować kolorowym markerem w sposób łatwy do rozpoznania miejsce montażu szekli. Szekle są dostarczane przez firmę RUD ze śrubą z łbem sześciokątnym sprawdzoną pod kątem odporności na pękanie (długość do Lmax, patrz tabela 3). W razie stosowania własnych śrub sprawdzić, czy nie są pęknięte. Przy stosowaniu własnych śrub proszę przeprowadzić badanie na mikropęknięcia (musi być zagwarantowany brak mikropęknięć). Srednia wartość dostarczonej energii do pracy udarowej przy najniższej dopuszczalnej temperaturze musi wynosić przynajmniej 36 J. Jest to wymagane w zasadach prowadzenie badań dla punktów mocujących GS MO (pkt ) WSKAZÓWKA Należy użyć co najmniej jednej śruby z łbem sześciokątnym wg normy EN (DIN 931) o jakości 10.9 o wymaganej średnicy. W celu wymiany zamontowanej śruby można ją wybić młotkiem z korpusu. Demontaż lub wymiana może być prowadzona tylko przez wykwalifikowaną osobę! Wersje wykonania dostarczane będą talko ze śrubami o klasie wytrzymałości 10.9 lub ICE. (oryginalna śruba ICE- Bolt dostępna w firmie RUD jako część zapasowa) Wersja 7 t M36 jest dostarczana z śrubą specjalną, użycie śruby DIN/EN nie jest możliwe. Długości metryczne Vario są dostarczane przez firmę RUD z podkładką i nakrętką sprawdzoną pod kątem odporności na pękanie wg normy DIN EN ISO 7042 lub ze sprawdzoną nakrętką wieńcową wg normy DIN W przypadku stosowania szekli wyłącznie do mocowania ładunków nośność można podwoić: LC = dopuszczalna siła mocowania = 2 x nośność (WLL) 3.2 Wskazówki dotyczące montażu Generalnie obowiązuje: Dobrać miejsce mocowania pod kątem konstrukcyjnym w taki sposób, aby wprowad- 2

3 zane siły były przyjmowane przez materiał podłoża bez odkształceń. Niemieckie branżowe stowarzyszenie ubezpieczeniowe zaleca minimalną głębokość wkręcania: 1x M w stali (minimalna jakość S235JR [1.0037]) 1,25 x M w odlewie (np. GG 25) 2 x M w stopach aluminiowych 2,5 x M w metalach lekkich o niskiej wytrzymałości (M = wielkość gwintu, np. M 20) W przypadku metali lekkich, kolorowych i odlewów żeliwnych gwinty należy tak rozmieścić, aby nośność gwintów odpowiadała wymaganiom wobec odpowiedniego materiału podłoża. Dobrać położenie szekli w taki sposób, aby uniknąć niedozwolonych obciążeń jak skręcenie lub przestawienie ładunku. Zaczep jednocięgłowy: Umieścić pałąk pionowo nad środkiem ciężkości ładunku. Zaczep dwucięgłowy: Umieścić obustronnie i nad środkiem ciężkości ładunku. Zaczep trzy- i czterocięgłowy: Umieścić równomiernie w jednej płaszczyźnie wokół środka ciężkości ładunku Symetria obciążenia: Określić wymaganą nośność pojedynczego punktu zaczepowego dla obciążenia symetrycznego, wzgl. asymetrycznego zgodnie z poniższym wzorem: W LL = G n x cos ß W LL = wym. nośność punktu zaczepowego / pojedynczego cięgła (kg) G = waga ładunku (kg) n = liczba cięgieł nośnych ß = kąt nachylenia pojedynczego cięgła Liczba cięgieł nośnych: Symetria Asymetria Zaczep dwucięgłowy 2 1 Zaczep trzy-/czterocięgłowy 3 1 Tabela 1: Cięgła nośne (por. też tabela 2) WSKAZÓWKA W przypadku niesymetrycznego obciążenia nośność punktu zaczepowego musi odpowiadać co najmniej wadze ładunku. Należy zapewnić płaską powierzchnię przykręcania (ØD, patrz tabela 3) z otworami gwintowanymi wywierconymi pod kątem prostym (4). Wywiercić otwory ślepe na taką głębokość, aby powierzchnia stykowa równo przylegała. Dokręcona szekla musi się obracać o 360. Uwzględnić następujące punkty: W razie jednorazowego transportu wystarczy lekkie dokręcenie kluczem płaskim, aż powierzchnia stykowa szekli będzie przylegać do powierzchni przykręcania Jeżeli szekla ma pozostać trwale na ładunku, należy ją dociągnąć z momentem dokręcenia (+/- 10 %) zgodnie z tabelą 3. W przypadku przechylania za pomocą szekli (patrz rozdział Dozwolone manewry podnoszenia i przechylania) należy ją dociągnąć z momentem dokręcenia (+/- 10 %) podanym w tabeli 3. W przypadku udarów, skręceń lub wibracji, szczególnie przy stosowaniu śrubunków przelotowych z nakrętkami, może dojść do niezamierzonego poluzowania połączenia. Możliwości zabezpieczania: Przestrzegać momentu dokręcenia, stosować płynny preparat do zabezpieczania gwintów, np. Loctite (przestrzegać informacji producenta) albo kształtowe zabezpieczenie śrub, np. nakrętka koronowa z zawleczką, przeciwnakrętka itd. Na koniec sprawdzić prawidłowy montaż (patrz rozdział 4 Kryteria kontroli). 3.3 Wskazówki dotyczące stosowania Ogólne informacje dotyczące stosowania Sprawdzać regularnie i przed każdym użyciem cały punkt zaczepowy pod kątem przydatności do mocowania, stabilnego osadzenia śrub (moment dokręcenia), ewent. silnych śladów korozji, zużycia, odkształceń itp. (patrz rozdział 4 Kryteria kontroli). Nieprawidłowo zamontowane lub uszkodzone szekle gwintowane oraz niewłaściwe użycie mogą prowadzić do ciężkich urazów ciała lub szkód materialnych wskutek spadku ładunku. Przed każdym użyciem dokładnie sprawdzić wszystkie szekle gwintowane. Przed zawieszeniem środka zaczepowego ustawić punkt zaczepowy w kierunku oddziaływania sił. Pałąk musi mieć swobodę ruchu i nie może się opierać o krawędzie. Środek zaczepowy w punkcie zaczepowym musi mieć swobodę ruchu. Przy zawieszaniu i odwieszaniu środków zaczepowych (łańcuch zaczepowy) nie mogą powstawać miejsca grożące zgnieceniem, zahaczeniem, ucięciem i uderzeniem podczas pracy. Zabezpieczyć środki zaczepowe przed uszkodzeniem na ostrych krawędziach. 3

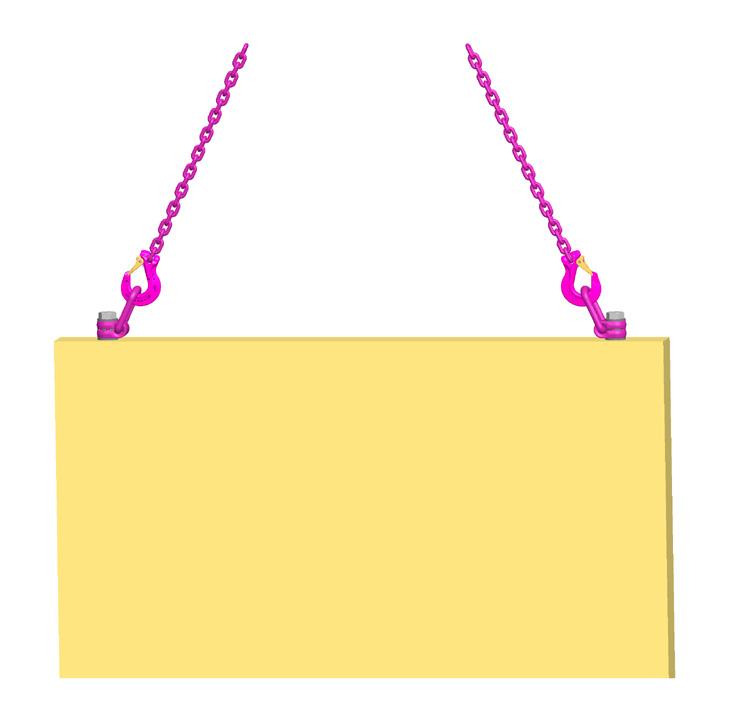

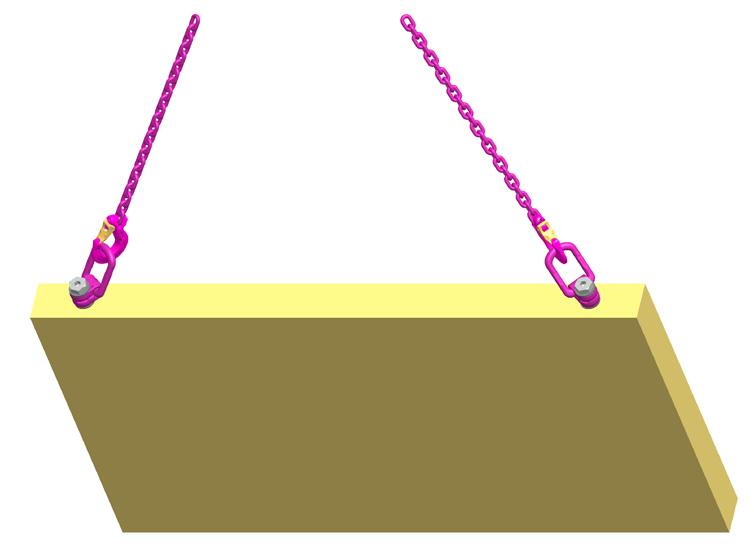

4 3.3.2 Dozwolone manewry podnoszenia i przechylania F Rysunek 2: Przechylanie w kierunku składania Manewry przechylania, podczas których szekla jest obracana wokół osi śruby (wyjątek: patrz rozdział Zabronione manewry podnoszenia i przechylania). Po maksymalnym obrocie o 180 należy sprawdzić moment dokręcenia śruby. Przed każdym podnoszeniem lub przechylaniem sprawdzać wymagane momenty dokręcenia Zabronione manewry podnoszenia i przechylania Następujące manewry są zabronione: Obracanie szekli przy obciążeniu w kierunku osi śruby (+15 ) jest zabronione. F 15 Rysunek 1: Dozwolone przechylanie przy użyciu szekli Następujące manewry są dozwolone: Manewry przechylania, podczas których pałąk jest odchylany w kierunku składania. Pałąk nie może opierać się o krawędzie lub inne elementy, wzgl. przylegać do nich. Zawieszony środek zaczepowy nie może też dotykać łba śruby. 4 Rysunek 3: Zabronione obracanie przy obciążeniu w kierunku osi śruby 3.4 Wskazówki dotyczące regularnej kontroli W regularnych odstępach czasowych - zależnie od intensywności eksploatacji, jednakże przynajmniej 1 raz rocznie - zlecać rzeczoznawcy kontrolę przydatności do użycia punktu zaczepowego (patrz rozdział 4 Kryteria kontroli). W zależności od warunków eksploatacji, np. częste stosowanie, podwyższone zużycie lub korozja, mogą być konieczne częstsze kontrole niż 1 raz rocznie. Kontrola jest też konieczna po wystąpieniu szkód i szczególnych zdarzeń.

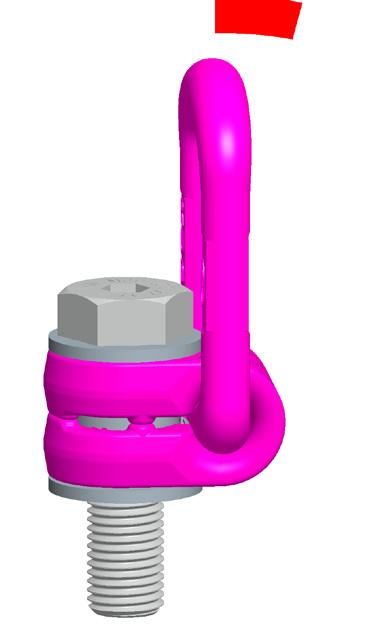

5 4 Kryteria kontroli Przed każdym użyciem, w regularnych odstępach czasowych, po montażu i zaistnieniu szczególnych zdarzeń sprawdzać następujące punkty: prawidłowy rozmiar śrub i nakrętek, jakość śrub i długość wkręcania stabilne osadzenie śrub --> kontrola momentu dokręcenia kompletność punktu zaczepowego kompletność i czytelność informacji o nośności oraz znaku producenta odkształcenia na częściach nośnych jak korpus, pałąk i śruba uszkodzenia mechaniczne jak silne karby, szczególnie w obszarach narażonych na naprężenia rozciągające zwężenia przekroju wskutek ścierania > 10 % silna korozja pęknięcia na częściach nośnych działanie i ewentualne uszkodzenie śrub, nakrętek i gwintów śrub musi być zagwarantowane łatwe obracanie szekli F Rysunek 4: obciążanie nad głowicą Zabronione! (obciążanie nad głowicą) Rodzaj zaczepu Liczba cięgieł nośnych & 4 3 & 4 3 & 4 Kąt nachylenia <ß niesymetr niesymetr. Współczynnik , ,1 1,5 1 Typ Gwint dla maks. całkowitej wagi ładunku w tonach, dokręcony i ustawiony w kierunku rozciągania 0,3 t M 8 0,3 0,3 0,6 0,6 0,42 0,3 0,3 0,63 0,45 0,3 0,63 t M 10 / 3/8 0,63 0,63 1,26 1,26 0,88 0,63 0,63 1,32 0,95 0,63 1 t M 12 / 1/ , ,1 1,5 1 1,2 t M 14 1,2 1,2 2,4 2,4 1,68 1,2 1,2 2,52 1,8 1,2 1,5 t M 16 / 5/8 1,5 1, ,1 1,5 1,5 3,15 2,25 1,5 2 t M , , ,5 t M 20 / 3/4 / 7/8 2,5 2, ,5 2,5 2,5 5,25 3,75 2,5 4 t M 24 / M27 / , , t M 30 / 1 1/ ,5 7,5 5 7 t M , ,7 10,5 7 8 t M 36 / 1 1/ , , t M t M ,5 22, t M 48 / Typ Gwint dla maks. całkowitej wagi ładunku w lbs, dokręcony i ustawiony w kierunku rozciągania 0,3 t M ,63 t M 10 / 3/ t M 12 / 1/ ,2 t M ,5 t M 16 / 5/ t M ,5 t M 20 / 3/4 / 7/ t M 24 / M 27 / t M 30 / 1 1/ t M t M 36 / 1 1/ t M t M t M 48 / Tabela 2: Nośności w tonach (u góry) i w lbs (na dole) 5

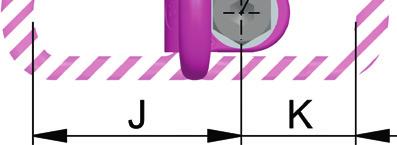

6 Typ Noś- Waga A B C D E F G H H J K L L M N SW R T DB Moment Nr artykułu ność[t] [kg] Stand. max. Stand. max. dokręcenia Standard Vario 0,3 t M8 0,3 0, Nm ,63 t M10 0,63 0, Nm t M12 1 0, Nm ,2 t M14 1,2 0, , Nm ,5 t M16 1,5 0, , Nm ,0 t M18 2 1, , Nm ,5 t M20 2,5 1, , Nm t M24 4 1, Nm t M27 4 3, , Nm t M30 5 3, , Nm t M36 7 3, , Nm t M36 8 6, , Nm t M , , Nm t M , Nm t M , Nm LBG (3) M16 RS 1 t , Nm LBG (3) M20 RS 2 t 2 1, , Nm Uwaga: nierdzewne szekle nie nadają się do stosowania w mediach zawierających chlorki (np. kryte baseny) -Z 0,63 t 0,63 0, /8 1/4 9/ Nm /8-16 UNC -Z 1 t 1 0, /2 5/16 3/ Nm /2-13 UNC -Z 1,5 t 1,5 0, , /8 3/8 15/ Nm /8-11UNC -Z 2,5 t 2,5 1, , /4 1/2 1 1/ Nm /4-10UNC -Z 2,5 t 2,5 1, , /8 1/2 1 5/ Nm /8-9 UNC -Z 4 t 4 1, /16 1 1/ Nm UNC -Z 5 t 5 3, , /4 5/8 1 7/ Nm /4-7 UNC -Z 8 t 8 6, , /2 7/8 2 1/ Nm /2-6 UNC -Z 20 t 20 11, / Nm /2 UNC Tabela 3: Przegląd wymiarów Komponenty RUD są przystosowane wg normy DIN EN 818 i 1677 do obciążenia dynamicznego odpowiadającego zmian obciążenia. Branżowe towarzystwo ubezpieczeniowe (BG) zaleca: Zmiany techniczne zastrzeżone W przypadku wysokiego obciążenia dynamicznego o wysokim współczynniku zmian obciążenia (praca ciągła) naprężenie nośne należy zredukować odpowiednio do grupy natężenia pracy 1B m (M3 wg DIN EN 818-7). 6
