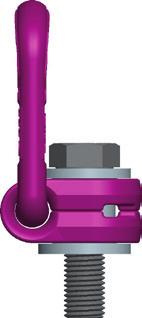

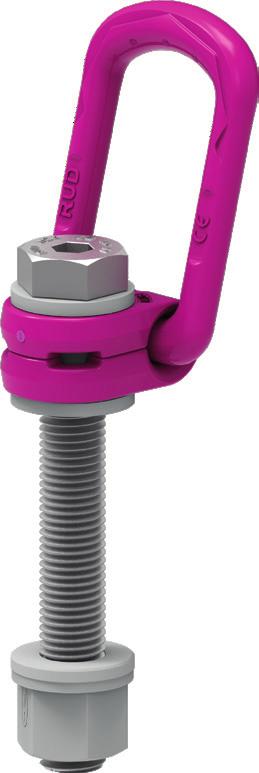

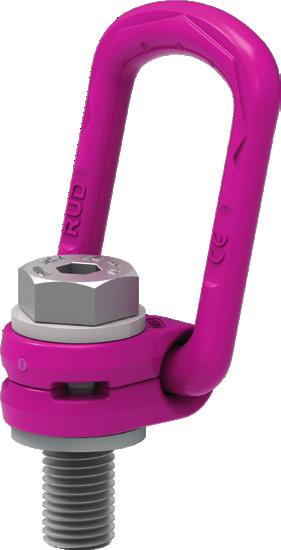

1 RUD-Art.-Nr.: / Ogniwo przegubowe wkręcane >VLB-PLUS< PL Instrukcja obsługi Niniejszą instrukcję obsługi / deklarację producenta należy przechowywać przez cały okres użytkowania Tłumaczenie instrukcji oryginalnej RUD Ketten Rieger & Dietz mbh u. Co. K Aalen Tel ax sling@rud.com Punkt mocujący ICE-PINK - wkręcany VLB-PLUS E-Konformitätserklärung entsprechend der E-Maschinenrichtlinie 2006/42/E, Anhang II A und ihren Änderungen Hersteller: RUD Ketten Rieger & Dietz mbh u. Co. K riedensinsel Aalen Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung, den grundlegenden Sicherheits- und esundheitsanforderungen der E-Maschinenrichtlinie 2006/42/E sowie den unten aufgeführten harmonisierten und nationalen Normen sowie technischen Spezifikationen entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre ültigkeit. Produktbezeichnung: _ Lastbock VLB-PLUS olgende harmonisierten Normen wurden angewandt: DIN EN : DIN EN ISO : olgende nationalen Normen und technische Spezifikationen wurden außerdem angewandt: BR 500, KAP2.8 : ür die Zusammenstellung der Konformitätsdokumentation bevollmächtigte Person: Michael Betzler, RUD Ketten, Aalen Deklaracja Zgodności WE zgodnie z dyrektywą maszynową WE 2006/42/E, załącznik II A wraz ze zmianami Producent: RUD Ketten Rieger & Dietz mbh u. Co. K riedensinsel Aalen Niniejszym deklarujemy, że poniżej wyszczególniona maszyna na podstawie jej przygotowania i rodzaju budowy, jak również przez nas opracowanej konstrukcji, odpowiada podstawowym wymaganiom odnośnie bezpieczeństwa i zdrowia zgodnych z dyrektywą maszynową WE: 2006/42/E, jak również poniżej wyszczególnionym zharmonizowanym oraz krajowym normom, jak też specyfikacjom technicznym. Każda wprowadzona zmiana na maszynie bez porozumienia z producentem, powoduje utratę ważności niniejszej deklaracji. Nazwa produktu: Ogniwo przegubowe VLB-PLUS Zastosowano następujące zharmonizowane normy: DIN EN : DIN EN ISO : Ponadto zastosowano następujące krajowe normy oraz specyfikacje techniczne: BR 500, Sekcja 2.8 : Aalen, den Dr.-Ing. _ Arne Kriegsmann,(Prokurist/QMB) Name, unktion und Unterschrift Verantwortlicher Upoważniona osoba do sporządzenia powyższej deklaracji zgodności: Michael Betzler, RUD Ketten, Aalen Aalen, Dr inż. Arne Kriegsmann (Prokurent, QMB). Nazwisko, funkcja oraz podpis odpowiedzialnej osoby VLB-PLUS 1

2 Przed użyciem wkręcanych punktów mocujących- ogniwa przegubowego (następnie zwany VLB-PLUS) należy gruntownie przeczytać instrukcję obsługi. Należy upewnić się, że jej cała zawartość została dobrze zrozumiana. Nie przestrzeganie zawartych w instrukcji wskazówek może prowadzić do wystąpienia szkód na osobach oraz materialnych oraz wyklucza ważność gwarancji. 1 Informacje dotyczące bezpieczeństwa Nieprawidłowo zamontowane lub uszkodzone ogniwa przegubowe VLB-PLUS oraz niewłaściwe ich użycie może doprowadzić do ciężkich urazów ciała lub szkód materialnych wskutek spadku ładunku. Przed każdym użyciem dokładnie sprawdzić wszystkie ogniwa przegubowe VLB-PLUS. Ogniwo VLB-PLUS może być stosowana tylko przez autoryzowane i odpowiednio poinstruowane osoby z uwzględnieniem niemieckiej normy BR 500, rozdział 2.8 (DUV ), a poza obszarem Niemiec właściwych przepisów krajowych. Dokręcone ogniwo VLB-PLUS musi się obracać o Użytkowanie zgodne z przeznaczeniem Ogniwa przegubowe VLB-PLUS wolno stosować tylko do montażu na ładunku bądź elemencie chwytnym. Służą one do zawieszania środków zaczepowych. Ogniwa przegubowe VLB-PLUS można też stosować jako punkt mocujący do zawieszania środków mocujących. Ogniwa przegubowe VLB-PLUS wolno używać tylko do opisanych tu celów. 3 Montaż i instrukcja użytkowania 3.1 Informacje ogólne Dozwolona temperatura stosowania: w przypadku ogniw VLB-PLUS należy z powodu zastosowanych śrub DIN/EN zredukować dane nośności zgodnie z wytrzymałością tych śrub w następujący sposób: od -40 C do 100 C --> bez redukcji od 100 C do 200 C minus 15 % (od 212 do 392 ) od 200 C do 250 C minus 20 % (od 392 do 482 ) od 250 C do 350 C minus 25 % (od 482 do 662 ) Temperatury powyżej 300 C (572 ) nie są dozwolone! Przestrzegać maksymalnej temperatury stosowania dostarczonych nakrętek (opcja). Nakrętki zaciskowe zgodnie z normą DIN EN ISO 7042 (DIN 980) wolno stosować w temperaturze maks. do +150 C. Nakrętki wieńcowe zgodnie z normą DIN 6331 można stosować w temperaturze do +300 C. Uwzględnić dodatkowo współczynniki redukcyjne. Ogniwa przegubowe VLB-PLUS nie mogą mieć kontaktu z agresywnymi chemikaliami, kwasami lub ich oparami. Oznakować kolorowym markerem w sposób łatwy do rozpoznania miejsce montażu ogniwa przgubowego VLB-PLUS. Ogniwa przegubowe VLB-PLUS dostarczane są przez firmę RUD ze śrubą z łbem sześciokątnym, sprawdzoną pod kątem występywania mikrorys (długość do L max, patrz tabela 3). M8 - M24: ICE-Bolt M27- M48: 10.9 Mogą być stosowane tylko śruby danej klasy wytrzymałości, dostosowane do odpowiedniej wielkości średnicy gwintu M. Przy stosowaniu śrub klasy 10.9 zakupionych na własną rękę dla gwintów od M27 do M48 należy sprawdzić je na brak mikropęknięć. Oryginalne śruby ICE firmy RUD o gwincie od M8 do M24 są dostępne jako część zamienna. Wartość średniej pracy uderzenia (udarność) przy najniższym dopuszczalnym zakresie temperatury stosowania musi wynieść min. 36 J. Jest to wymagane w zasadach badania dla punktów mocujących S MO (punkt 6.4.1). Wykonanie WSKAZÓWKA W celu wymiany zamontowanej śruby można użyć zwykłego młotka poprzez wybicie śruby z głównego korpusu. Montaż oraz wymiana może być prowadzona wyłącznie przez fachową osobę! Długości metryczne Vario są dostarczane przez firmę RUD z podkładką i nakrętką sprawdzoną pod kątem odporności na pękanie wg normy DIN EN ISO 7042 lub ze sprawdzoną nakrętką wieńcową wg normy DIN W przypadku stosowania ogniwa VLB-PLUS wyłącznie do mocowania ładunków nośność można podwoić: LC = dopuszczalna siła mocowania = 2 x nośność (WLL) 2 VLB -PLUS

3 3.2 Wskazówki dotyczące montażu eneralnie obowiązuje: Dobrać miejsce mocowania pod kątem konstrukcyjnym w taki sposób, aby wprowadzane siły były przyjmowane przez materiał podłoża bez odkształceń. N i e m i e c k i e branżowe stowarzyszenie zaleca minimalną głębokość wkręcania: 1x M w stali (minimalna jakość S235JR [1.0037]) 1,25 x M w odlewie (np. 25) 2 x M w stopach aluminiowych 2,5 x M w metalach lekkich o niskiej wytrzymałości (M = wielkość gwintu, np. M 20) W przypadku metali lekkich, kolorowych i odlewów żeliwnych gwinty należy tak rozmieścić, aby nośność gwintu odpowiadała wymaganiom wobec odpowiedniego materiału podłoża. Dobrać położenie ogniwa VLB-PLUS w taki sposób, aby uniknąć niedozwolonych obciążeń jak skręcenie lub przestawienie ładunku. Zaczep 1-cięgnowy: Umieścić pałąk pionowo nad środkiem ciężkości ładunku Zaczep 2-cięgnowy: Umieścić obustronnie i nad środkiem ciężkości ładunku Zaczep 3 i 4-cięgnowy: Umieścić równomiernie w jednej płaszczyźnie wokół środka ciężkości ładunku. Symetria obciążenia: Określić wymaganą nośność pojedynczego punktu mocującego dla obciążenia symetrycznego, wzgl. asymetrycznego zgodnie z poniższym wzorem fizycznym: W LL = n x cos ß Liczba cięgien nośnych: W LL = wymag. nośność punktu zaczepowego / pojedyncze cięgno (kg) = waga ładunku (kg) n = liczba cięgien nośnych ß = kąt nachylenia pojedynczego cięgna symetrycznie niesymetrycznie Zaczep 2-cięgnowy 2 1 Zaczep 3/4-cięgnowy 3 1 Tabela 1: Cięgna nośne (por. też tabela 2) WSKAZÓWKA W przypadku niesymetrycznego obciążenia nośność punktu zaczepowego musi odpowiadać co najmniej wadze ładunku. Należy zapewnić płaską powierzchnię przykręcania (ØD, patrz tabela 3) z otworami gwintowanymi wywierconymi pod kątem prostym (4). Wykonać gwint zgodnie z normą DIN 76 (zagłębienie max. 1,05xd). Wywiercić otwory ślepe na taką głębokość, aby powierzchnia stykowa równo przylegała. Dokręcone ogniwo VLB-PLUS musi się obracać o 360. Uwzględnić następujące punkty: W razie jednorazowego przebiegu transportu wystarczy moco ręcznie dokręcić kluczem płaskim, aż powierzchnia stykowa ogniwa VLB-PLUS będzie przylegać do powierzchni przykręcania Jeżeli ogniwo VLB-PLUS ma pozostać trwale na ładunku, należy ją dociągnąć z momentem dokręcenia (+/- 10 %) zgodnie z tabelą 3. W przypadku przechylania za pomocą ogniwa VLB-PLUS (patrz rozdział Dozwolone manewry podnoszenia i przechylania) należy je dociągnąć z momentem dokręcenia (+/- 10 %) podanym w tabeli 3. W przypadku rwanego obciążania lub wibracji, szczególnie przy stosowaniu śrubunków przelotowych z nakrętkami, może dojść do niezamierzonego poluzowania połączenia. Możliwości zabezpieczania: przestrzegać właściwej wartości momentu dokręcenia, stosować płynny preparat do zabezpieczania gwintów, np. Loctite (przestrzegać informacji producenta) albo kształtowe zabezpieczenie śrub, np. nakrętka koronowa z zawleczką, przeciwnakrętka itd. Na koniec sprawdzić prawidłowy montaż (patrz rozdział 4 - Kryteria kontroli). 3.3 Wskazówki dotyczące stosowania Ogólne informacje dotyczące stosowania Sprawdzać regularnie i przed każdym użyciem cały punkt mocujący pod kątem przydatności do mocowania, stabilnego osadzenia śrub (moment dokręcenia), ewent. silnych śladów korozji, zużycia,odkształceń itp. (patrz rozdział 4- Kryteria kontroli). Nieprawidłowo zamontowane lub uszkodzone ogniwa przegubowe VLB-PLUS oraz niewłaściwe użycie mogą prowadzić do ciężkich urazów ciała lub szkód materialnych wskutek upadku ładunku. Przed każdym użyciem dokładnie sprawdzić wszystkie ogniwa przegubowe VLB-PLUS. Przed podwieszeniem środka zaczepowego ustawić punkt mocujący VLB-PLUS w kierunku oddziaływania sił. Pałąk musi mieć swobodę ruchu i nie może się opierać o krawędzie. Uważać, aby środek zaczepowy w punkcie zaczepowym VLB-PLUS miał swobodę ruchu. Przy zawieszaniu i odwieszaniu środków zaczepowych (łańcuch zaczepowy) nie mogą powstawać miejsca grożące zgnieceniem, zahaczeniem, ucięciem i uderzeniem podczas pracy. Zabezpieczyć punkty mocujące przed uszkodzeniem na ostrych krawędziach. VLB-PLUS 3

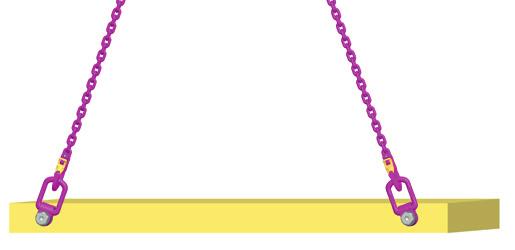

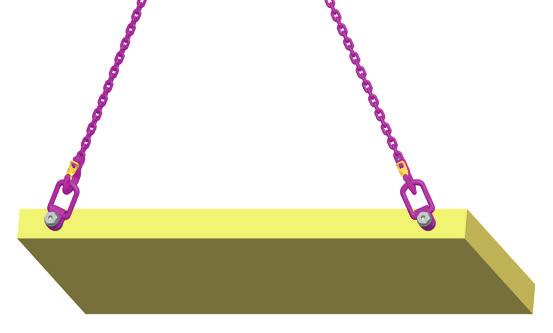

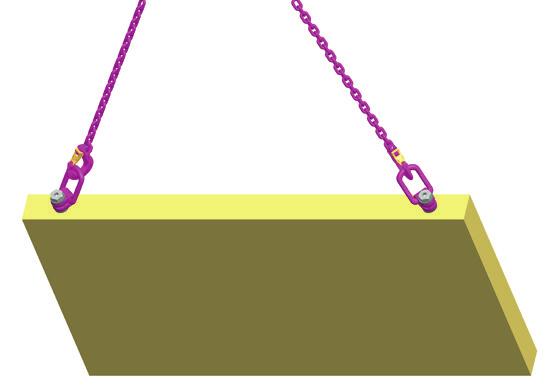

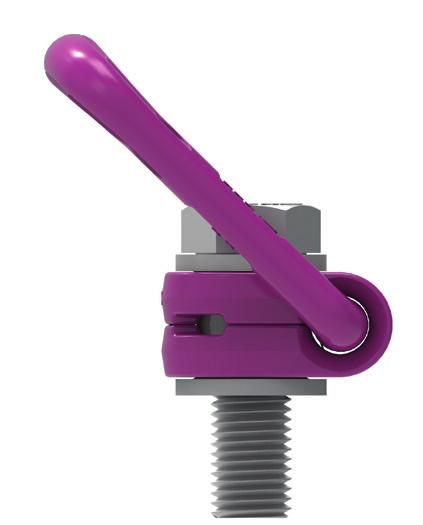

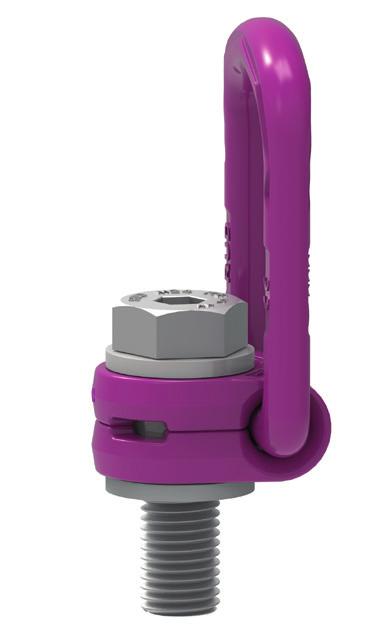

4 3.3.2 Dozwolone manewry podnoszenia i przechylania Manewry przechylania, podczas których ogniwo VLB-PLUS jest obracane wokół osi śruby (wyjątek: patrz rozdział Zabronione manewry podnoszenia i przechylania). Po maksymalnym obrocie o 180 należy sprawdzić moment dokręcenia śruby. Przed każdym podnoszeniem lub przechylaniem sprawdzać wymagane momenty dokręcenia Zabronione manewry podnoszenia i przechylania Następujące manewry są zabronione: Obracanie ogniwa VLB-PLUS pod obciążeniem w kierunku osi śruby (+15 ) jest zabronione. 15 Rys. 1: Dozwolone przechylanie przy użyciu ogniwa przegubowego VLB-PLUS Następujące manewry są dozwolone: Manewry przechylania, podczas których pałąk jest odchylany w kierunku składania. Pałąk nie może opierać się o krawędzie lub inne elementy, wzgl. przylegać do nich. Zawieszony środek zaczepowy nie może też dotykać łba śruby. Rys. 2: Przechylanie w kierunku składania 3.4 Wskazówki dotyczące regularnej kontroli W regularnych odstępach czasowych zależnie od intensywności eksploatacji, jednakże przynajmniej 1 raz rocznie - zlecać rzeczoznawcy kontrolę przydatności do użycia punktu mocującego (patrz rozdział 4- Kryteria kontroli). W zależności od warunków eksploatacji, np. częste stosowanie, podwyższone zużycie lub korozja, mogą być konieczne kontrole w krótszych odstępach czasowych niż 1 x rok. Kontrola jest też konieczna po wystąpieniu szkód i szczególnych zdarzeń. 4 Kryteria kontroli Rys.3: Zabronione obracanie przy obciążeniu w kierunku osi śruby Przed każdym użyciem, w regularnych odstępach czasowych, po montażu i zaistnieniu szczególnych zdarzeń, sprawdzać następujące punkty: prawidłowy rozmiar śrub i nakrętek, klasa śrub i długość wkręcania stabilne osadzenie śrub --> kontrola momentu dokręcenia kompletność punktu mocującego kompletność i czytelność informacji o nośności oraz znaku producenta 4 VLB -PLUS

5 odkształcenia na częściach nośnych jak korpus, pałąk i śruba uszkodzenia mechaniczne jak silne karby, szczególnie w obszarach narażonych na naprężenia rozciągające zwężenia przekroju wskutek ścierania > 10 % silna korozja pęknięcia na częściach nośnych prawidłowe działanie i ewentualne uszkodzenie śrub, nakrętek i gwintów śrub musi być zagwarantowane łatwe obracanie ogniwa VLB-PLUS Komponenty RUD są sprawdzane wg normy DIN EN 818 i 1677 przy obciążeniu dynamicznym odpowiadającym zmianom obciążenia przy wskaźniku obciążenia równemu 1,5 x nośność nominalna. Branżowe towarzystwo (B) zaleca: W przypadku wysokiego obciążenia dynamicznego o wysokim współczynniku zmian obciążenia (praca ciągła) naprężenie nośne należy zredukować odpowiednio do grupy natężenia pracy 1Bm (M3 wg DIN EN 818-7). Rodzaj zawiesia Tabela 2: Nośność w tonach (u góry) oraz w Ibs (na dole) Liczba cięgien / 4 3 / 4 3 / 4 Kąt rozwarcia <ß >45-60 Unsymm >45-60 Współczynnik , ,1 1,5 1 Typ wint dla max. całkowitego ciężaru w tonach (t) dokręcony i ustawiony w kierunku obciążenia VLB-PLUS 0,63t M 8 0,63 0,63 1,26 1,26 0,88 0,63 0,63 1,3 0,94 0,63 VLB-PLUS 0,9t M 10 0,9 0,9 1,8 1,8 1,26 0,9 0,9 1,9 1,35 0,9 VLB-PLUS 1,35t M 12 1,35 1,35 2,7 2,7 1,9 1,35 1,35 2,8 2 1,35 VLB-PLUS 1,2t M 14 1,2 1,2 2,4 2,4 1,7 1,2 1,2 2,5 1,8 1,2 VLB-PLUS 2t M , ,2 3 2 VLB-PLUS 2t M , ,2 3 2 VLB-PLUS 3,5t M 20 3,5 3, ,9 3,5 3,5 7,35 5,25 3,5 VLB-PLUS 4,5t M 24 4,5 4, ,3 4,5 4,5 9,5 6,75 4,5 VLB-PLUS 6,7t M 30 6,7 6,7 13,4 13,4 9,4 6,7 6, ,7 VLB-PLUS 8t M , , VLB-PLUS 10t M VLB-PLUS 15t M ,5 22,5 15 VLB-PLUS 20t M Typ wint dla max. całkowitego ciężaru w lbs (lbs) dokręcony i ustawiony w kierunku obciążenia Unsymm. VLB-PLUS 0,63t M VLB-PLUS 0,9t M VLB-PLUS 1,35t M VLB-PLUS 1,2t M VLB-PLUS 2t M VLB-PLUS 2t M VLB-PLUS 3,5t M VLB-PLUS 4,5t M VLB-PLUS 6,7t M VLB-PLUS 8t M VLB-PLUS 10t M VLB-PLUS 15t M VLB-PLUS 20t M ZABRONIONE! (obciążanie nad głowicą) Rys. 4: Obciążanie nad głowicą VLB-PLUS 5

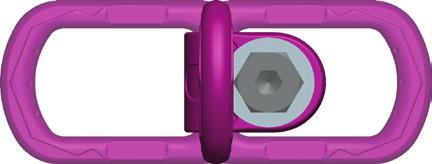

6 Typ Nośność. [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] stand max [mm] [mm] Stand max Waga A B C D E H H J K L L [t] [mm] [mm] [mm] [mm] M N SW ISK T Moment [mm] [mm] dokręcenia Nr artykułu Standard Vario VLB-PLUS 0,63t M8 0,63 0, Nm VLB-PLUS 0,9t M10 0,9 0, Nm VLB-PLUS 1,35t M12 1,35 0, Nm VLB-PLUS 1,2t M14 1,2 0,5 34, , Nm VLB-PLUS 2t M16 2 0,55 34, , Nm VLB-PLUS 2t M18 2 1, Nm VLB-PLUS 3,5t M20 3,5 1, Nm VLB-PLUS 4,5t M24 4,5 1, Nm VLB-PLUS 6,7t M30 6,7 3, , Nm VLB-PLUS 8t M36 8 6, , Nm VLB-PLUS 10t M , , Nm VLB-PLUS 15t M , * Nm VLB-PLUS 20t M , Nm Tabela 3: Wymiary Zmiany techniczne zastrzeżone SW = Rozmiar klucza ISK = sześciokąt wewnętrzny * od L=351 mm bez sześciokąta wewnętrznego B C L H T E T E A M N D max. max. D H L J K 6 VLB -PLUS
