1 Mikrokontrolery AVR ATmega Literatura: 8-bit Microcontroller AVR with 32KBytes In-System Programmable Flash ATmega32 [ 8-bit AVR Instruction Set [ Baranowski Rafał, Mikrokontrolery AVR Atmega, BTC, Warszawa 25

2 Porty równoległe Struktura pojedynczej linii portu

3 Każdemu z portów są przyporządkowane trzy rejestry wejścia-wyjścia: PORTx- Gdy port pracuje w trybie wyjściowym stan logiczny zapisany w tym rejestrze jest stanem logicznym wymuszanym na pinie zewnętrznym, gdy port pracuje jako wejście ustawienie określonych bitów powoduje dołączenie do wejść rezystorów podciągających o ile nie jest to zablokowane bitem PUD w rejestrze SFIOR lub MCUCR. PINx- stan bitów tego portu odpowiada faktycznemu stanowi pinów ustawionych jako wejścia, gdy linia portu pracuje jako wyjście to stan odpowiadającego mu bitu rejestru PINx jest kopią bitu rejestru PORTx. DDRx- określa kierunek linii portu. Wyzerowanie bitu rejestru DDRx powoduje ustawienie linii jako wejścia, ustawienie bitu powoduje ustawienie linii jako wyjścia.

4 Port A

5 Port B

6 Port C

7 Port D

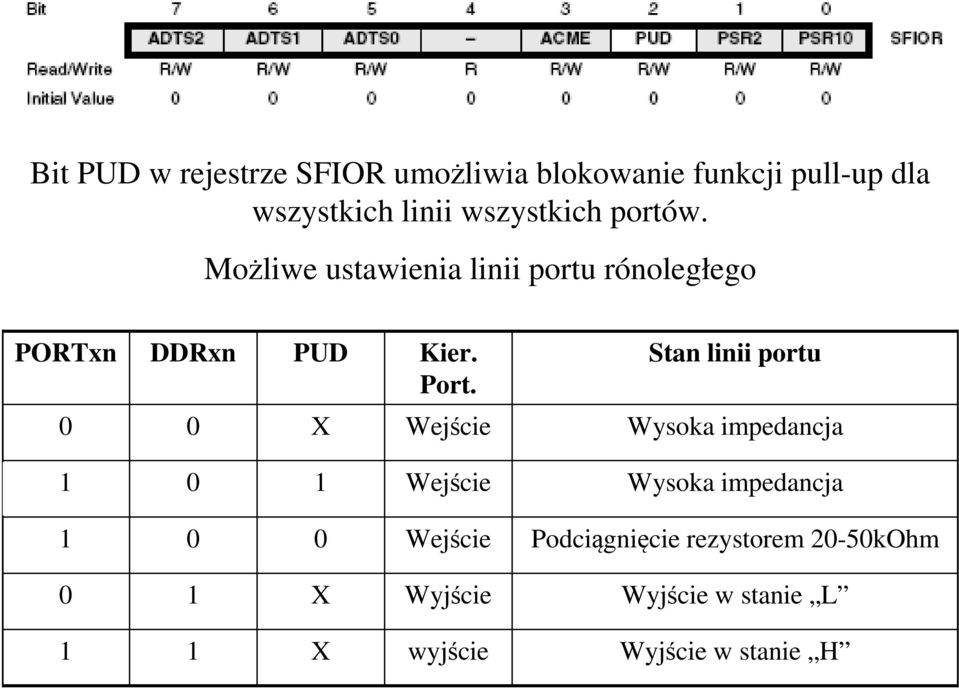

8 Bit PUD w rejestrze SFIOR umożliwia blokowanie funkcji pull-up dla wszystkich linii wszystkich portów. Możliwe ustawienia linii portu rónoległego PORTxn DDRxn PUD Kier. Port. Stan linii portu X Wejście Wysoka impedancja Wejście Wysoka impedancja Wejście Podciągnięcie rezystorem 2-5kOhm X Wyjście Wyjście w stanie L X wyjście Wyjście w stanie H

9 Cechy szczególne linii portów Port jako wejście: -histereza (około 5 mv), pozwalająca na eliminację błędów przy sygnałach wolnozmiennych i zaszumionych, -przy odczycie portu po jego zapisaniu należy odczekać około takt zegara (wewnętrzny układ synchronizujący). Port jako wyjście: -stan pinu może się pojawiać z opóźnieniem jednego taktu zegara przy zmianie PORTxn, -typowe obciążenie linii portu wynosi 2mA, maksymalnie 4mA.

10 Moduł przerwań zewnętrznych Trzy źródła przerwań zewnętrznych- wyprowadzenia: INT INT INT2 Bity sterujące przerwaniami INT i INT w rejestrze MCUCR:

11 Sposób zgłaszania przerwania INT: ISC ISC Sposób zgłaszania przerwania Zgłaszanie niskim poziomem logicznym Zgłaszanie zmianą stanu logicznego z na lub z na Zgłaszanie opadającym zboczem Zgłaszanie narastającym zboczem Sposób zgłaszania przerwania INT: ISC ISC Sposób zgłaszania przerwania Zgłaszanie niskim poziomem logicznym Zgłaszanie zmianą stanu logicznego z na lub z na Zgłaszanie opadającym zboczem Zgłaszanie narastającym zboczem

12 Bit sterowania przerwaniem INT2 w rejestrze MCUCSR Sposób zgłaszania przerwania INT2: ISC2 Sposób zgłaszania przerwania Zgłaszanie opadającym zboczem Zgłaszanie narastającym zboczem

13 Rejestr sterowania przerwaniami zewnętrznymi INTx INT- bit maski przerwania INT (INT= i bit I= przerwanie INT odmaskowane, INT= - zamaskowane). INT- bit maski przerwania INT (INT= i bit I= przerwanie INT odmaskowane, INT= - zamaskowane). INT2- bit maski przerwania INT2 (INT2= i bit I= przerwanie INT2 odmaskowane, INT2= - zamaskowane).

14 Rejestr znaczników zgłaszania przerwań zewnętrznych- GIFR INTF: bit zgłoszenia przerwania na wejściu INT, ustawiany gdy przerwanie jest odmaskowane i zgłoszone, kasowany po wejściu do procedury obsługi lub poprzez zapis jedynki logicznej. Gdy przerwanie jest aktywne poziomem bit ten nie jest ustawiany. INTF: bit zgłoszenia przerwania na wejściu INT, ustawiany gdy przerwanie jest odmaskowane i zgłoszone, kasowany po wejściu do procedury obsługi lub poprzez zapis jedynki logicznej. Gdy przerwanie jest aktywne poziomem bit ten nie jest ustawiany. INTF2: bit zgłoszenia przerwania na wejściu INT2, ustawiany gdy przerwanie jest odmaskowane i zgłoszone, kasowany po wejściu do procedury obsługi lub poprzez zapis jedynki logicznej.

15 8-mio bitowy licznik czasomierz T z funkcją PWM Źródłem sygnału taktującego mogą być: -sygnał CK z oscylatora, -sygnał CK z oscylatora podzielony prescalerem, -zewnętrzny sygnał T.

16 Schemat blokowy licznika T

17 Praca licznika T z funkcją Output Compare

18 Rejestry układu czasowo-licznikowego T Rejestr kontrolny licznika T Bity ustawiające źródło sygnału taktującego i podział prescalera: CS2 CS CS Opis Licznik zatrzymany Taktowanie CK Taktowanie CK/8 Taktowanie CK/64 Taktowanie CK/256 Taktowanie CK/24 Zewnętrzny sygnał T (opadające zbocze) Zewnętrzny sygnał T (narastające zbocze)

19 Tryb generacji sygnału WGM WGM Opis Zwykłą praca licznika PWM z korekcją fazy Porównanie z zerowaniem licznika Szybki PWM Tryb funkcji Output Compare gdy tryb PWM wyłączony COM COM Opis Pin odłączony Zmiana stanu logicznego na pinie Zerowanie pinu Ustawienie pinu

20 Rejestr licznika T- TCNT Rejestr porównawczy- OCR

21 Rejestr maski przerwań od liczników czasomierzy-timsk BIT: OCIE- bit maski przerwania od funkcji Output-Compare licznika T BIT: TOIEO- bit maski przerwania od przepełnienia licznika T Rejestr znaczników przerwań od liczników-czasomierzy- TIFR BIT: OCF- bit zgłoszenia przerwania od funkcji Output-Compare licznika T BIT: OCFO- bit zgłoszenia przerwania od przepełnienia licznika T

22 Prescaler licznika T i T Schemat blokowy

23 Rejestr specjalny SFIOR- zerowanie prescalera Ustawienie bitu - PSR, w rejestrze SFIOR powoduje wyzerowanie prescalera licznika T i T

24 6-to bitowy licznik czasomierz T z funkcją PWM Schemat blokowy

25 Funkcja Input Capture (zatrzaskiwanie stanu licznika) Schemat blokowy

26 Funkcja Output Compare Schemat blokowy

27 Rejestr kontrolny A licznika T- TCCRA Tryb funkcji Output Compare gdy tryb PWM wyłączony COMA/ COMB COMA/ COMB Opis Piny odłączone, normalne funkcje portu Zmiana stanu logicznego na pinie Zerowanie pinu Ustawienie pinu

28 Tryb funkcji Output Compare gdy tryb Szybki PWM COMA/ COMB COMA/ COMB Opis Piny odłączone, normalne funkcje portu W zależności od bitów WGM Wyjście A w funkcji OC wyjście B normalny pinportu, oba piny jako linie portu Tryb nieodwracający Tryb odwracający

29 Tryb funkcji Output Compare gdy tryb PWM z korekcją fazy oraz z korekcją fazy i częstotliwości COMA/ COMB COMA/ COMB Opis Piny odłączone, normalne funkcje portu W zależności od bitów WGM Wyjście A w funkcji OC wyjście B normalny pinportu, oba piny jako linie portu Zerowanie pinu przy zliczaniu w dół, ustawianie przy zliczaniu w górę Ustawianie pinu przy zliczaniu w dół, zerowanie przy zliczaniu w górę

30 Tryb generacji sygnału na wyjściach A i B

31 Rejestr kontrolny B licznika T- TCCRB ICNC- włączanie filtracji wejścia Input Capture ICES- Wybór zbocza wejścia Input Capture (gdy opadające zbocze, gdy - narastające zbocze) WGM3, WGM2- tryb generacji przebiegu CS2-CS- wybór źródła taktowania zgodnie z tabelą

32 Źródła taktowania licznika T

33 Rejestr licznika T Rejestr porównawczy funkcji Output-Compare Ai B

34 Rejestr zatrzaskowy funkcji Input Capture licznika T Rejestr maski przerwań od układów czasowo-licznikowych- TIMSK TICIE- maska przerwań od funkcji Input Capture licznika T OCIEA- maska przerwań od funkcji Output Compare A OCIEB- maska przerwań od funkcji Output Compare B

35 TOIE- maska przerwań od przepełnienia licznika T Rejestr bitów zgłaszania przerwań od licznika T-TIFR ICF- znacznik zgłoszenia przerwania od funkcji Input Capture licznika T OCFA- znacznik zgłoszenia przerwania od funkcji Output Compare A OCFB- znacznik zgłoszenia przerwania od funkcji Output Compare B TOV- znacznik zgłoszenia przerwania od przepełnienia licznika T

36 8-mio bitowy układ czasowo-licznikowy T2 z możliwością pracy asynchronicznej Schemat blokowy układu licznika T2

37 Rejestr sterujący licznika T2- TCCR2 Rejestr licznika T2- TCNT2 Rejestr porównawczy funkcji Output Compare licznika T2- OCR2

38 Status trybu asynchronicznego- ASSR Rejestr maski przerwań układu czasowo-licznikowego OCIE maska przerwań od funkcji Output Compare licznika T2 TOIE maska przerwań od przepełnienia licznika T2

39 Rejestr zgłaszania przerwań od licznika T2-TIFR OCF znacznik zgłoszenia przerwania od funkcji Output Compare licznika T2 TOV znacznik zgłoszenia przerwania od przepełnienia licznika T2

40 Prescaler licznika T2 Schemat blokowy układu prescalera

41 Bit zerowania prescalera licznika T2 w rejestrze SFIOR

42 Synchroniczny port szeregowy SPI Schemat blokowy portu

43 Połączenie urządzeń nadrzędnych (Master) i podrzędnych (Slave) przy pomocy portu SPI Układ nadrzędny (Master) jest źródłem sygnału taktującego oraz układem dokonującym wyboru układu Slave (podrzędnego). Linia MISO układu nadrzędnego jest połączona z linią MISO układu podrzędnego i podobnie linia MOSI układu Master jest połączona z linią MOSI układu Slave. Sygnał SS w przypadku układów master wykrywa konflikty na magistrali gdy dwa układy Master chcą skorzystać z magistrali SPI.

44 Rejestr sterujący układu SPI- SPCR SPIE- bit maski przerwań od portu SPI SPE- bit uaktywnienia portu SPI (gdy bit SPE= port wyłączony) DORD- decyduje o kolejności wysyłania bitów danej (gdy DORD= dana jest transmitowana od najstarszego (MSB) bitu MSTR- Wybór funkcji układu- nadrzędny lub podrzędny (gdy MSTR= - Slave, gdy MSTR= - Master) CPOL- Polaryzacja zegara- ustalenie stanu nieaktywnego na linii SCK (gdy CPOL= nieaktywny stan na linii SK to stan niski) CPHA- faza zegara determinuje kiedy dana jest próbkowana (podczas pierwszego lub ostatniego zbocza zegara)

45 SPR, SPR, wybór częstotliwości taktowania portu SPI SPI2X SPR SPR Częstotliwość zegara portu SPI- SCK fosc/4 fosc/6 fosc/64 fosc/28 fosc/2 fosc/8 fosc/32 fosc/64

46 Rejestr statutowy portu SPI SPIF- znacznik zgłoszenia przerwania od portu SPI- ustawiany po zakończeniu transmisji prze port SPI WCOL- bit kolizji przy zapisie portu SPI SPI2X- bit podwojenia prędkości transmisji przez port SPI (sygnału SCK), SPI2X podwaja prędkość transmisji Rejestr danych portu SPI

47 Port szeregowy synchroniczny-asynchroniczny USART Możliwość pracy synchronicznej i synchronicznej Ramka od 5 do 9 bitów lub 2 bity stopu Dwa rodzaje kontroli parzystości Wykrywanie błędu ramki Eliminacja szumów Możliwość współpracy wieloprocesorowej

48 Schemat blokowy portu USART

49 Tryb pracy synchronicznej Ramka transmisji

50 Próbkowanie bitu startu Próbkowanie bitu danych i parzystości

51 Próbkowanie bitu stopu

52 Rejestry: nadawczy i odbiorczy portu USART- UDR Rejestr nadawczy i odbiorczy znajdują się pod tym samym adresem dostęp do rejestru jest rozpoznawany kierunkiem transferu danych (rejestr odbiorczy-odczyt, nadawczy-zapis) Rejestr kontrolno-sterujący portu USART: A- UCSRA

53 RXC- bit informujący o skompletowaniu danej odbieranej TXC- bit informujący o wysłaniu całej danej UDRE- bit informujący, że bufor nadawania jest gotowy do przyjęcia nowej danej FE- bit zgłoszenia błędu ramki (ustawiany gdy w oczekiwanym czasie nie pojawił się bit stopu) DOR- bit zgłoszenia błędu nadpisania (dana odbierana jest skompletowana, a wykryto bit startu nowej danej odbieranej) PE- błąd parzystości U2X- podwojenie prędkości transmisji w trybie asynchronicznym MPCM- bit współpracy wieloprocesorowej

54 Rejestr kontrolno-sterujący portu USART: B- UCSRB RXCIE- bit maski przerwania od skompletowania danej odbieranej TXCIE- bit maski przerwania od wysłania danej UDRIE- bit maski przerwania od pustego rejestru danych RXEN- włączanie odbiornika portu USART (zapis ) TXEN- włączanie nadajnika portu USART (zapis ) UCSZ2- jeden z bitów określających rozmiar danej RXB8-9-ty bit odbierany TXB8-9-ty bit nadawany

55 Rejestr kontrolno-sterujący portu USART: C- UCSRC URSEL- bit dostępu do rejestru UCSRC i UBRRH, ustawienie na zapewnia dostęp do rejestru UCSRC. Oba rejestry mają ten sam adres. UMSEL- wybór trybu synchronicznego lub asynchronicznego, tryb asynchroniczny. UPM, UPM- wybór rodzaju kontroli parzystości: wyłączona, parzystość parzysta, parzystość nieparzysta USBS- ilość bitów stopu: - bit stopu, - 2 bity stopu UCSZ, UCSZ- wybór ilości bitów danej

56 UCSZ2 UCSZ UCSZ Długość danej 5-bitów 6-bitów 7-bitów 8-bitów rezerwa rezerwa rezerwa 9-bitów Określenie wielkości danej

57 UCPOL- tylko w modzie synchronicznym określa polaryzację sygnału zegarowego Rejestr prędkości bodowej URSEL- bit określający dostęp do starszej lub młodszej części rejestru. Przy zapisie do UBRRH powinien być ustawiony w stan niski

58 Przykładowe prędkości bodowe

59 Przykładowe prędkości bodowe

60 Interfejs magistrali dwuliniowej (I2C) Przykładowe połączenie układów na magistrali I2C

61 Współzależność między sygnałami SDA i SCL

62 Sekwencje Start i Stop Adresacja urządzenia

63 Przesyłanie danych

64 Typowa ramka transmisji danych

65 Arbitraż w przypadku dwóch układów Master

66 Schemat blokowy układu interfejsu magistrali I2C

67 Rejestr określający prędkość transmisji na magistrali- TWBR Rejestr kontrolny interfejsu magistrali I2C

68 TWINT- bit sygnalizujący koniec czynności na magistrali I2C TWEA- bit zezwalający na generację sygnału akceptacji ACK TWSTA- generacja sekwencji START (sprawdza zajętość linii SDA) kasowany programowo TWSTO- generacja sekwencji STOP TWWC- bit detekcji kolizji na magistrali TWEN- włączenie interfejsu I2C (aktywny stan wysoki) TWIE- bit maski przerwań od interfejsu I2C

69 Rejestr statusowy magistrali I2C TWPS, TWPS- bity sterowania prescalerem TWS7-TWS3- bity statusu interfejsu I2C

70 Przebieg transmisji na magistrali I2C- obsługa programowa

71

72

73 Przykłady statusu interfejsu I2C

74 Rejestr danych Rejestr adresu układu Slave TWGCE- bit wywołania ogólnego

75 Komparator analogowy Schemat blokowy

76 Rejestr specjalny SFIOR ACME- wybór wejścia odwracającego komparatora. ACME= wejście AIN Rejestr kontrolno-sterujący ACSR ACD- blokada komparatora ACBG- dołączanie wejścia nieodwracającego do pinu AIN lub do napięcia referencyjnego

77 AC- dołączenie wyjścia komparatora AC (z synchronizacją) ACI- bit zgłoszenia przerwania ACIE- bit maski przerwania od komparatora ACIC- dołączenie wyjścia komparatora do funkcji Input Capture ACIS, ACIS- tryb zgłaszania przerwań

78 Multipleksowane wejście komparatora

79 Przetwornik AC Cechy: -rozdzielczość bitów, -mała nieliniowość-,5 LSB, -dokładność +-2LSB, -czas konwersji od 3 us do 26 us, -7 wejść różnicowych, -2 wejścia różnicowe z regulacją wzmocnienia x i x2, -wybierane źródło napięcia referencyjnego, -Możliwość wyboru źródła wyzwalania.

80

81

82 Zawartość rejestru ADMUX Wybór źródła napięcia referencyjnego

83 Bit5- ADLAR: decyduje o sposobie umieszczenia bitowego wyniku konwersji w rejestrach wynikowych. Bit4- MUX 4:- decydują o sposobie dołączenia multipleksowanych wejść do przetwornika.

84 Konfiguracja połączeń wejść do przetwornika

85

86 Rejestr kontrolno statusowy przetwornika AC- ADCSRA

87 Bit7- ADEN: włączanie wyłączanie przetwornika AC (stan niskiprzetwornik wyłączony), Bit6- ADSC: bit startu konwersji: -w przypadku konwersji ciągłej wyzwala pierwszą konwersję, -w przypadku trybu pracy pojedynczej konwersji wyzwala każdą z nich. -Bit5- ADATE: bit zezwalający na auto wyzwalanie konwersji przy pomocy dodatniego zbocza wybranego źródła wyzwalania, określonego bitami ADTS. Bit4- ADIF: bit zgłoszenia przerwania końca konwersji przetwornika AC i zapisu wyniku (w interakcji wykonywana jest procedura obsługi, o ile bit ADIE jest ustawiony i bit I w rejestrze SREG jest ustawiony. Bit3- ADIE- bit maski przerwania od przetwornika AC Bit-y 2-: ADSP2:: bity prescalera taktującego przetwornik AC

88 Możliwości ustawienia prescalera przetwornika AC

89 Przebiegi czasowe pojedynczej konwersji

90 Przebiegi czasowe przy wyzwalaniu ciągłym

91 Schemat blokowy prescalera układu taktowania przetwornika AC

92 Dwa różne formaty zapisu wyniku przetwarzania w rejestrach wynikowych.

93 Rejestr sterujący sposobem wyzwalania przetwornika AC-SFIOR Źródła wyzwalania konwersji przetwornika AC

94 Połączenia elektryczne przy wykorzystaniu przetwornika AC

95 Najczęściej spotykane bity konfiguracyjne Nazwa BODEN BODLEVEL (2..) BOOTSZ (..) CKDIV8 CKOPT CKOUT CKSEL (3..) DWEN Opis Włącza układ zerujący w przypadku nieodpowiedniego zasilania Ustawia poziom zadziałania BODEN Wielkość sekcji boot loadrea Włącza dzielenie zegara systemowego przez 8 Wymuszenie pracy oscylatora w pełnym zakresie napięć Dołącza wewnętrzny sygnał zegarowy do wyprowadzenia CLK Źródło zegara systemowego Włącza obsługę jednoprzewodowego interfejsu uruchomieniowego debugwire Stan domyślny (włączony) (dzielenie przez 8) (oscylacje ograniczone) (CLK jako port we-wy) (wew. Oscylator RC) (wyłączony)

96 Nazwa EESAVE JTAGEN OCDEN RSTDISBL SELFPRGEN SPIEN SUT (..) WDTON Opis Wymuszenie zachowania EEPROM przy kasowaniu pamięci mikrokontrolera Uaktywnia interfejs JTAG Włącza tryb uruchomieniowy (On Chip Debug) Przełącza linie RSET do trybu pracy jako port we-wy Odblokowuje instrukcję programowania pamięci programu SPM Włącza możliwość odczytu i programowanie przez SPI Ustala opóźnienie działania po włączeniu zasilania Uaktywnia układ Watch Dog Stan domyślny (nie zachowuje) (JTAG włączony) (OCD zablokowany) (RESETzerowanie) (spm zablokowane) (SPI włączone) (Watch Dog aktywny z poziomu programu)

97 Bity zabezpieczające Zabezpieczenie pamięci Flash i EEPROM przy dostępie zewnętrznym LB2 LB Znaczenie Brak zabezpieczeń Zapis pamięci niedozwolony Zapis, odczyt i weryfikacja pamięci niedozwolone

98 Ograniczenie dostępu do pamięci programu instrukcjami LPM i SPM BLB2 BLB Dostęp do programu aplikacji BLB2 BLB Dostęp do programu boot loadera Znaczenie Brak zabezpieczeń. Zapis sekcji aplikacji niedozwolony. Zapis sekcji aplikacji niedozwolony, Program boot loadrea nie może odczytywać sekcji aplikacji. Program boot loadrea nie może odczytywać sekcji aplikacji. Brak zabezpieczeń. Zapis sekcji boot loadrea niedozwolony. Zapis sekcji boot loadera niedozwolony. Program aplikacji nie może odczytywać sekcji boot loadera. Program aplikacji nie może odczytywać sekcji boot loadera.

99 Układy zarządzania energią Ograniczenie poboru mocy: -zredukowanie częstotliwości zegara, -wykorzystania trybów wstrzymania (sleep modes). Wstrzymywanie systemu możliwe przy użyciu instrukcji SLEEP. Interakcje w mikrokontrolerze: -nie pracuje jednostka centralna, -pamięć danych zachowywana, -rejestry wejścia wyjścia zachowywane, -układy peryferyjne pracują w zależności od trybu uśpienia.

100 Wyjście z trybu uśpienia: -poprzez jeden z sygnałów zerujących RESET, -przez przerwanie (wtedy wejście do procedury obsługi i powrót do następnej instrukcji po sleep).

101 Tryby uśpienia układu SM2 SM SM Tryb Opis Idle CPU wstrzymane ADC noise reduction CPU wyłączone, USART i SPI wyłączone, powrót przez przerwanie od przetwornika Power-down Większość peryferiów wyłączonych, CPU wyłączone, zegar systemowy wyłączony, działają układy asynchroniczne względem głównego zegara np.. TWI. Power-save Jak Power-down lecz działanie licznika T w trybie asynchronicznym możliwe. Standby Jak Power-down, zewnętrzny rezonator, zegar systemowy pracuje Extended standby Jak Power-save, zewnętrzny rezonator, zegar systemowy pracuje

102 Wstrzymywanie pracy poszczególnych modułów Bity sterujące rejestru PRR PRTWI PRTIM2 PRTIMO PRLCD PRTIM PRSPI PRUSAR T PRADC PRTWI- wstrzymywanie portu I2C PRTIM2- wstrzymywanie licznika T2 PRTIM- wstrzymywanie licznika T PRLCD- wyłączanie interfejsu LCD PRTIM- wstrzymywanie licznika T PRSPI- wstrzymywanie portu SPI PRUSART- wstrzymywanie interfejsu USART PRADC- wstrzymywanie przetwornika AC

103 Pamięć programu flash W przypadku stosowania programu Boot-loadrea obszar pamięci programu można podzielić na dwa obszary: Sekcja RWW (Read-While-Write), Sekcja NRWW (No-Read-While_Write). Jeśli w danym momencie trwa zapis RWW (dolna część pamięci programu), odczyt górnej części NRWW jest niemożliwy.

104 Organizacja pamięci programu- flash

105 Zapis pamięci programu- Flash Do zapisu pamięci programu służy rozkaz: SPM Rejestrem sterującym pracą rozkazu SPM jest rejestr sterujący SPMCR lub SPMCSR SPMIE RWWSB - RWWSRE BLBSET PGWRT PGERS SPMEN Bit7- SPMIE: bit maski przerwania przy gotowości do zapisu. Bit6- RWWSB: zajętość sekcji RWW (trwa zapis) Bit4- RWWSRE: zwalnianie zajętości obszaru RWW Bit3- BBSET: programowanie i odczyt bitów strujących Bit2- PGWRT: zapis strony pamięci programu Bit- PGERS: kasowanie strony pamięci programu Bit- SPMEN: zezwolenie na zapis

106 Układ kontroli poprawności wykonywania programu Watch-Dog Układ jest taktowany odrębnym wewnętrznym sygnałem zegarowym o częstotliwości MHz. Schemat blokowy układu Watch-Dog

107 Rejestr kontrolny układu Watch-Dog: WDTCR Bit4- WDTOE: bit zabezpieczający przed przypadkowym wyłączeniem modułu WDT, musi być ustawiony najwcześniej na cztery takty zegara przed wyłączeniem WDT Bit3- WDE: włączanie WDT (przy wyłączeniu należy ustawić bit WDTOE) Bit2..- WDP 2..: nastawa prescalera WDT W nowszych wersjach układu ATmega dodano bity: Zwiększający ilość kombinacji prescalera, maskę przerwania od układu WDT, bit zgłoszenia przerwania od WDT.

108 Możliwości nastawy prescalera Watch Doga

109 Informacje o przeszłości działania mikrokontrolera sprzed zerowania. Rejestr specjalny MCUSCR Bit4- JTRF: powodem zerowania była komenda zerująca interfejsu JAG, Bit3- WDRF: powodem zerowania było przepełnienia Watch-Doga, Bit2- BORF: powodem zerowania było nieprawidłowe napięcie zasilające, Bit- EXTRF: powodem zerowania zewnętrzny sygnał RESET, Bit- PORF: nastąpiło wyłączenie zasilania.

110 Port JTAG mikrokontrolera

111 Rejestr identyfikatora układu Numer serii Informacje o producencie

112 Rejestr kontrolno sterujący- MCUCSR Bit7- JTD: wyłączanie interfejsu JTAG Bit4- JTRF: bit informujący o zerowaniu od JTAG Rejestr kontrolno sterujący- OCDR Bit włączenia debagowania programu

113 Interfejsy programowania i uruchomieniowe Równoległy interfejs programowania.

114 Interfejs programowania SPI

115 Interfejs JTAG

116 Kodowanie stałoprzecinkowe liczb ułamkowych Kod.7 Bit Waga +/- +/2 +/4 +/8 +/6 +/32 +/64 +/28,5,25,25,625,325,5625,7825 Dla liczb ze znakiem zakres kodowania wynosi od do +, Dla liczb bez znaku zakres wynosi od do, Kod.5 Liczba 6-to bitowa

117 Sterowanie wyświetlaczem LCD z magistralą równoległą 4/8 bit Wyprowadzenia LCD ze sterownikiem HD4478 [Źródło:

118 Funkcje wyprowadzeń [Źródło:

119 Instrukcje wyświetlacza

120 Funkcje bitów
