1 LABOS Sylia Majer nr konta ul. Perseusza 9 NIP SZCZECIN tel , labos.laboratorium@gmail.com Opinia Geotechniczna Obiekt: Budoa ścieżek roeroych i infrastruktury dla komunikacji zbioroej Gminie Bogdaniec gm. Bogdaniec po. gorzoski Zleceniodaca: Wykonaca: Praconia Projektoa ROADWAY mgr inż. Piotr Klepczyński, ul. Wojska Polskiego 3, Jenin Labos Sylia Majer ul. Perseusza 9, Szczecin Opracoanie: dr inż. isła Majer mgr inż. Bartosz Budziński S z c z e c i n L u t y

2 Opinia zaiera: 1. Część opisoą. Legendę do map i kart 1 szt. 3. Mapę dokumentacyjną 15 szt. 4. Karty dokumentacyjne otoró 16 szt.

3 1. PODSTAWA OPRACOWANIA Niniejszą Opinię ykonano na zlecenie firmy Praconia Projektoa ROADWAY mgr inż. Piotr Klepczyński, ul. Wojska Polskiego 3, Jenin na ykonanie badań geotechnicznych. Podstaą praną opracoania są art. 34 Ustay z dnia 7 lipca 1994 r. Prao Budolane oraz Rozporządzenie Ministra Transportu, Budonicta i Gospodarki Morskiej z dnia 5 kietnia 01 r. spraie ustalania geotechnicznych arunkó posadoienia obiektó budolanych.. MATERIAŁY WYKORZYSTANE PRZY OPRACOWANIU DOKUMENTACJI.1. Wizja lokalna terenu.. Plan sytuacyjny skala 1: Wyniki ierceń badaczych ykonanych lutym 018 r..4. Wyniki badań makroskopoych.5. PN-B-0480:1986. Grunty budolane. Podział, nazy, symbole i określenia.6. PN-B-0445:00. Grunty budolane. Badania poloe.7. PN-B-04481:1988. Grunty budolane. Badania próbek.8. PN-EN :008. Eurokod 7. Projektoanie geotechniczne - Część 1: Zasady ogólne.9. PN-EN 1997-:009 Eurokod 7. Projektoanie geotechniczne -- Część : Rozpoznanie i badanie podłoża gruntoego.10. Kondracki J., Geografia Polski. Mezoregiony fizyczno-geograficzne. Warszaa Szczegółoa Mapa Geologiczna Polski skali 1: Wydanicta Geologiczne (pgi.gov.pl).1. Rozporządzenie spraie ustalania geotechnicznych arunkó posadaiania obiektó budolanych Dz.U. z 01 poz Z dn. 9 kietnia CEL I ZAKRES OPRACOWANIA 3.1. Cel Opracoania Celem opracoania jest określenie budoy geologicznej podłoża, ocena arunkó gruntoo - odnych dla potrzeb projektu: Budoa ścieżek roeroych i infrastruktury dla komunikacji zbioroej Gminie Bogdaniec. 3.. Zakres opracoania Zakres opracoania obejmuje: ykonanie ierceń badaczych gruncie i naierzchni, ykonanie badań terenoych zakresie niezbędnym do ustalenia podstaoych parametró fizyko - mechanicznych gruntó budujących dokumentoane podłoże, analizę ytrzymałościoą podłoża, nioski i zalecenia. 4. OPIS TERENU Badania proadzone były na terenie Gminy Bogdaniec miejscoościach: Racła oice Jenin Bogdaniec 3

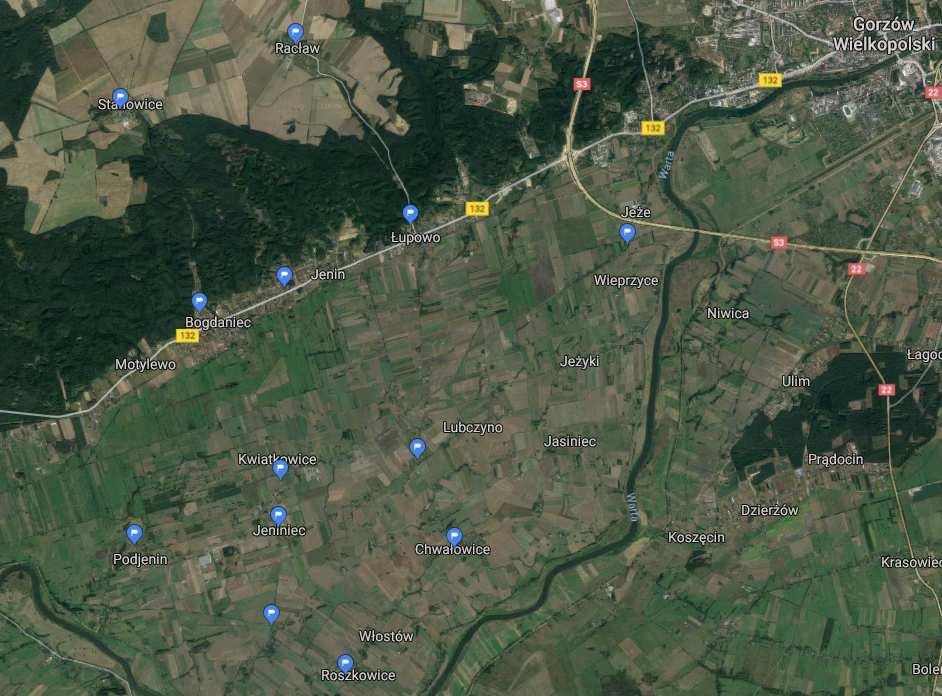

4 Jeniniec Włostó Chałoice Wieprzyce Lubczyno Podjenin Miejscoości te są położne na zachód od Gorzoa Wielkopolskiego na obszarze głónie pomiędzy Wartą oraz drogą ojeódzką nr 13. Die miejscoości: oice i Racła położone są na północ od drogi DW 13. Rys. 1. Lokalizacja obszaru badań Zgodnie z podziałem fizyczno - geograficznym Polski [Kondracki 1998] położenie obszaru badań przedstaia się następująco: 31 proincja Niż Środkooeuropejski podproincja Pojezierza Południoobałtyckie makroregion Pradolina Toruńsko-Ebersaldzka mezoregion Kotlina Gorzoska oraz (Racła oice) 31 proincja Niż Środkooeuropejski podproincja Pojezierza Południoobałtyckie makroregion Pojezierze Południoopomorskie mezoregion Rónina Gorzoska 5. BADANIA PODŁOŻA GRUNTOWEGO 5.1. Badania terenoe Prace terenoe proadzone były lutym 018. Na dokumentoanym terenie ykonano sumie 16 otoró badaczych mało średnicoe do głębokości 1,0 m poniżej 4

5 poierzchni naierzchni. Łączny metraż otoró yniósł 16,0 mb. Otory ykonano system ręcznym udaroo okrętnym. Lokalizację otoró przedstaiono na mapie dokumentacyjnej. Do opracoania dołączono karty dokumentacyjne otoró badaczych. 5.. Badania terenoe próbek gruntó Ze zględu na cel badań badania próbki poddano analizie makroskopoej, które objęły: określenie rodzaju, określenie stanu, określenie ilgotności naturalnej gruntó, określenie zagęszczenia metodą pośrednią na podstaie oporu śidra, określenie rzędnej zierciadła ody gruntoej. Pozostałe parametry fizyko - mechaniczne gruntó budujących dokumentoane podłoże, yproadzono z zależności korelacyjnych. 6 CHARAKTERYSTYKA GEOLOGICZNA I GEOTECHNICZNA PODŁOŻA 6.1. Budoa geologiczna i hydrogeologia Budoa geologiczna i rzeźba terenu omaianego terenu ziana jest z ostatnim zlodoaceniem Wisły. Osady miocenu budują podłoże czartorzędu. Litologicznie i facjalnie jest to bardzo różnorodny kompleks osadó, śród których można ydzielić utory rzeczne, jeziorno-bagienne oraz limniczne (niekiedy z płyami morskimi brakiczne). Rys.. Szczegółoa Mapa Geologiczna Polski skali 1:

6 Osady zlodoacenia południoopolskiego, stadiale starszym, charakteryzują się zmienną miąższością i uzależniona jest od ukształtoania podłoża ( strefach obniżeń dochodzi do 10 m). Piaski odno-lodocoe są najstarszym utorem czartorzędoym na badanym terenie. Ich strop aha się od 119 m p.p.m do 140 m p.p.m okolicach Gorzoa Wlkp. Interglacjał mazoiecki reprezentoany jest przez piaski rzeczne. Akumulację osadó rzecznych poprzedziła erozja, czasie, której rozcięte zostały utory zlodoacenia południoopolskiego (miejscami i starsze). Osady zlodoacenia środkoopolskiego pokryają cały region. Są one zróżnicoane genetycznie. Występują da lub trzy poziomy glin załoych rozdzielone osadami fluioglacjalnymi i zastoiskoymi. Na terenie gminy ystępuje duża różnorodność form terenu. Najiększe poierzchnioo są róniny terasoe akumulacyjne i denudacyjno-erozyjne (ziązane z akumulacją rzeczną, róniny sandroe oraz ysoczyzna morenoa falista. Dokumentoany obszar obrębie ysoczyzny morenoej falistej (oice Racłaa), podłoże budują głónie grunty spoiste piaski gliniaste gliny piaszczyste pochodzenia lodocoego oraz róniny terasoo-akumulacyjnej pozostałe lokalizacje. 6.. Warunki odne Do głębokości 1,0 m p.p.t. podczas proadzenia prac (luty 018 r.) ody gruntoej nie naiercono Charakterystyka geotechniczna podłoża Głónie podłoże zbudoane jest z gruntó pochodzenia nasypoego oraz rzecznego. Są to zaróno grunty spoiste (piaski gliniaste mady rzeczne) oraz grunty niespoiste piaski drobne i średnie. Nasypy to materiały zaróno spoiste i niespoiste z domieszkami gruzu (głónie ceglanego). Podłoże badanych miejscach należy uznać za nośne. W miejscoości Racła naiercono grunty pochodzenia lodocoego postaci piaskó gliniastych stanie plastycznym. W miejscoości ieice podłoże zbudoane jest z materiałó odnolodocoych do głębokości rozpoznania naiercono piaski średnie na granicy z piaskami grubymi stanie średniozagęszczonym. Pozostałe parametry geotechniczne gruntó podano na kartach dokumentacyjnych otoró, parametry yproadzono na podstaie ogólnych zależności. Ze zględu na charakter podłoża budolanego oraz ze zględu na charakter projektoanego obiektu po konsultacji z projektantem problem zakalifikoano do I Kategorii Geotechnicznej. 7. WNIOSKI I ZALECENIA Na podstaie ykonanych badań terenoych i opracoań kameralnych stierdzono, że: Podłoże zbudoane jest głónie z gruntó pochodzenia rzecznego Wody gruntoej podczas proadzenia prac (luty 018 r.) do głębokości rozpoznania nie stierdzono z żadnym z odiertó W każdym z miejsc, którym proadzono badania podłoże należy uznać za nośne poyższe nioski należy rozpatryać łącznie z zaleceniami normy PN-B- 0300:1981, PN-S-005:1998 oraz WT. Sporządził: 6

7 Objaśnienia symboli i znakó stosoanych tabeli parametró i na załącznikach graficznych Symbole geotechniczne gruntó g PN 86/B-0480 Znaki graficzne oraz symbole Grunty Nasypoe nb nasypy budolane (rodzaj i stan odpoiadają ymaganiom budolanym), nn nasypy niebudolane (nie odpoiadają arunkom budolanym) Domieszki; c gruz ceglany, B beton, Ŝl ŜuŜel, d - dreno, r -refulaty. Grunty organiczne (zaartość Iom poyŝej %) H grunt próchniczny oznaczany rónieŝ jako Pdh ( - 5 % Iom). Nm namuły organiczne (5 30% Iom), z podziałem na Nmp - namuły piaszczyste i Nmg namuły gliniaste i Gy gytie apienną (5% CaCO 3 ). T torfy (>30% Iom). Inne organiczne WB ęgiel brunatny, WK ęgiel kamienny, kr kreda jeziorna. Grunty mineralne skaliste ST grunt skalisty tardy, SM grunt skalisty miękki Grunty kamieniste Grunty gruboziarniste KW zietrzelina, ś - Ŝir, KWg zietrzelina gliniasta, śg Ŝir gliniasty, KR rumosz, Po pospółka, KRg rumosz gliniasty, Pog pospółka gliniasta, KO otoczaki Grunty mineralne drobnoziarniste niespoiste Pr piasek gruby Ps piasek średni Pd piasek drobny Pπ - piasek pylasty Spoiste Pg piasek gliniasty πp pył piaszczysta π pył Gp glina piaszczysta G - glina Gπ - glina pylasta Gpz glina piaszczysta zięzła Gz glina zięzła Gπ - glina pylasta zięzła Ip ił piaszczysta I - ił Iπ ił pylasty 5,4 rzędna otoru badaczego 4,0 głębokość otoru S 8 nr sondoania : 1,5~~~, 5, 3, sączenie ody zierciadło sobodne (m p.p.t) grunt naodniony ustabilizoane zierciadło ody gruntoej (m p.p.t) naiercone zierciadło ody gruntoej (m p.p.t) Poziom ody gruntoej 1, 3, Inne oznaczenia 5, g Qp - iek, geneza IIa arsta geotechniczna I o o I przekrój geotechniczny I D stopień zagęszczenia I L stopień plastyczności

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Podjenin) Wysokość 16,9 m n.p.m. MIEJSCOWOŚĆ: Podjenin Polskiego 3, Jenin DATA WIERCENIA r ,0 0,4 H/Pdh Pd+H Humus/Piasek drobny humusoy Piasek drobny+humus, brązoa szg 9 f Qh 1 0,7 1,0 Pd Pd Piasek drobny, szara Piasek drobny, szara szg szg 30,5 30,5 f Qh f Qh KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Wieprzyce) Wysokość 19,0 m n.p.m. MIEJSCOWOŚĆ: Wieprzyce Polskiego 3, Jenin DATA WIERCENIA r ,0 0,5 H Pg Humus Piasek gliniasty, brązoa tpl Qh 1 1,0 Pg Piasek gliniasty, brązoa tpl 14 17

24 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Chałoice) Wysokość 16,9 m n.p.m. MIEJSCOWOŚĆ: Chałoice Polskiego 3, Jenin DATA WIERCENIA r ,0 0,15 0,5 Na Na Gp Kruszyo Szlaka+Piasek gruby Glina piaszczysta, ciemnobrązoa tpl ,0 Gp Glina piaszczysta, ciemnobrązoa tpl Qh Qh Qh Qh KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Lubczyno) Wysokość 17,3 m n.p.m. MIEJSCOWOŚĆ: Lubczyno Polskiego 3, Jenin DATA WIERCENIA r ,0 0,3 0,5 H Pdh Pd Humus Piasek drobny humusoy Piasek drobny, brązoa szg 30,5 Qh 1 0,7 1,0 Pd/Ps Pd/Ps Piasek drobny/piasek średni Piasek drobny/piasek średni szg szg 30,5 30,5 Qh Qh

25 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Racła) Wysokość 94,7 m n.p.m. MIEJSCOWOŚĆ: Racła Polskiego 3, Jenin DATA WIERCENIA r ,0 0,3 H Pd+Ko Humus Piasek drobny+otoczaki, brąza szg 30,5 g Qp 1 0,9 1,0 Pg Pg Piasek gliniasty, brązoa Piasek gliniasty, brązoa pl pl g Qp g Qp KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: oice) Wysokość 108, m n.p.m. MIEJSCOWOŚĆ: oice Polskiego 3, Jenin DATA WIERCENIA r ,0 0, 0,6 1,0 Na Ps+c Ps/Pr Ps/Pr Gruz Piasek średni+cegła, brązoa szg 3 Piasek średni/piasek gruby, brązoa szg 33 Piasek średni/piasek gruby, brązoa szg 33 fg Qp fg Qp

26 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Włostó) Wysokość 14,1 m n.p.m. MIEJSCOWOŚĆ: Włostó Polskiego 3, Jenin DATA WIERCENIA r ,0 0,3 0,5 Na Pd Pg+c Szlaka Piasek drobny, czarna Piasek gliniasty+cegła, ciemnobrązoa tpl ,0 Pg+c Piasek gliniasty+cegła, ciemnobrązoa tpl 17 5 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Jeniniec 1) Wysokość 15,7 m n.p.m. MIEJSCOWOŚĆ: Jeniniec przy nr 18 Polskiego 3, Jenin DATA WIERCENIA r ,0 0,3 0,6 1,0 H Pg Pd/Ps Pd/Ps Humus Piasek gliniasty, brązoa m tpl Qh Piasek drobny/piasek średni, brązoa m szg 30,5 Qh Piasek drobny/piasek średni, brązoa m szg 30,5 Qh

27 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Jeniniec ) Wysokość 16,8 m n.p.m. MIEJSCOWOŚĆ: Jeniniec przy nr 0 Polskiego 3, Jenin DATA WIERCENIA r ,0 0,3 H Pd Humus Piasek drobny, brązoa szg 30,5 f Qh 1 0,8 1,0 Ps Ps Piasek średni, żółta Piasek średni, żółta szg szg f Qh f Qh KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Jeniniec 3) Wysokość 17,1 m n.p.m. MIEJSCOWOŚĆ: Jeniniec przy nr 8 Polskiego 3, Jenin DATA WIERCENIA r ,0 H Humus Qh 1 0,6 0,7 0,9 1,0 Pdh Pd Pg Pg Piasek drobny humusoy Piasek drobny, brązoa Piasek gliniasty, ciemnoszara Piasek gliniasty, ciemnoszara szg tpl tpl 30, Qh Qh Qh Qh

28 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Bogdaniec Akacjoa) Wysokość 9,5 m n.p.m. MIEJSCOWOŚĆ: Bogdaniec ul. Akacjoa przy cmentarzu Polskiego 3, Jenin DATA WIERCENIA r ,0 0,15 0,5 Pd+kr Pd Ps Piasek drobny+kruszyo Piasek drobny, ciemnobrązoa Piasek średni, ciemnożółta szg szg 30,5 33 f Qp f Qp 1 1,0 Ps Piasek średni, ciemnożółta szg 33 f Qp KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Bogdaniec MOPS) Wysokość 7,6 m n.p.m. MIEJSCOWOŚĆ: Bogdaniec za budynkiem MOPS Polskiego 3, Jenin DATA WIERCENIA r ,0 0,13 0,5 0,55 1,0 Na Pd Pd+szlaka Pd+gruz Pd+gruz Beton 13 cm Piasek drobny, brązoa Piasek drobny+szlaka, brązoa Piasek drobny+gruz Piasek drobny+gruz szg szg szg szg 30,0 30,0 30,5 30,5

29 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Jenin) Wysokość,5 m n.p.m. MIEJSCOWOŚĆ: Jenin przy nr 5 Polskiego 3, Jenin DATA WIERCENIA r ,0 0,1 Pdh+gruz Ps Piasek drobny humusoy+gruz Piasek średni, żółta szg ,0 Ps Piasek średni, żółta szg 33 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR (Miejsce: Jenin) Wysokość 3,7 m n.p.m. MIEJSCOWOŚĆ: Jenin przy nr 3 (Okrężna) Polskiego 3, Jenin DATA WIERCENIA r ,0 0,05 0,5 Na Pd Pd Szlaka Piasek drobny, jasnobrązoa Piasek drobny, żółta szg szg 30,5 30,5 f Qp f Qp 1 1,0 Pd Piasek drobny, żółta szg 30,5 f Qp

30 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR 1 (Miejsce: Jenin Szkoła) Wysokość 7,0 m n.p.m. MIEJSCOWOŚĆ: Jenin Polskiego 3, Jenin DATA WIERCENIA r ,0 Ps+c Piasek średni+cegła szg 3,5 1 1,0 Ps+c Piasek średni+cegła szg 3,5 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO NR (Miejsce: Jenin Szkoła) Wysokość 5,0 m n.p.m. MIEJSCOWOŚĆ: Jenin Polskiego 3, Jenin DATA WIERCENIA r ,0 0,1 Pdh Pd+c Piasek drobny humusoy Piasek drobny+cegła szg 30,5 Qh 1 1,0 Pd+c Piasek drobny+cegła szg 30,5
