ZWIĘKSZONE MOŻLIWOŚCI CIĘCIA LASEREM FIBER

Transkrypt

1 TECHNOLOGIA LASEROWA ZWIĘKSZONE MOŻLIWOŚCI CIĘCIA LASEREM FIBER

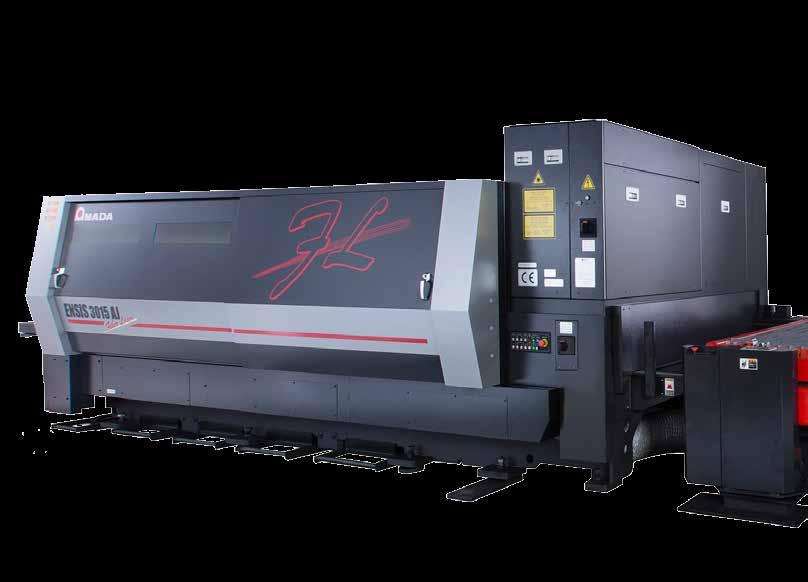

2 ZWIĘKSZONE MOŻLIWOŚCI CIĘCIA LASEREM FIBER LASER FIBER TNIE MATERIAŁY CIENKIE I GRUBE Z PORÓWNYWALNYM WYNIKIEM DO LASERÓW CO2 O WIĘKSZEJ MOCY OPRACOWANY PRZEZ AMADA SYSTEM MODULACJI WIĄZKI ZWIĘKSZA ZAKRES MOŻLIWOŚCI CIĘCIA LASEREM FIBER Wiązka lasera fiber posiada przewagę nad konwencjonalnymi laserami w aplikacjach cięcia blach. Maszyna ENSIS zwiększa wydajność dla cięcia grubych materiałów, przy mocach rezonatorów tylko 2 kw lub 3 kw, zachowując możliwości cięcia materiałów cienkich. Powszechne przekonanie o zastosowaniu laserów fiber zostało obalone przez technologię kontroli wiązki AMADA, zastosowaną w maszynie ENSIS. 02 Zdjęcie zawiera wyposażenie opcjonalne

3 PRZYKŁADY ZASTOSOWAŃ PRODUKCYJNYCH Materiał: stal nierdzewna 1.5 mm Wymiar: x mm Materiał: stal nierdzewna 1.0 mm Wymiar: x mm PORÓWNANIE WYDAJNOŚCI CZAS PROCESU SKRÓCONY O 53% PORÓWNANIE KOSZTÓW PRODUKCJI REDUKCJA KOSZTÓW O 59% NA DETAL 2 kw Konwencjonalna maszyna CO 2 4 kw 2 kw Konwencjonalna maszyna CO 2 4 kw (m/min) ( /detal) Prędkość procesu Materiał: stal węglowa 9 mm Wymiar: x mm PORÓWNANIE KOSZTÓW PRODUKCJI REDUKCJA KOSZTÓW O 64.7% NA DETAL Materiał: stal węglowa 16.0 mm Wymiar: x 38.8 mm PORÓWNANIE KOSZTÓW PRODUKCJI REDUKCJA KOSZTÓW O 79.2% NA DETAL 3 kw Konwencjonalna maszyna CO 2 4 kw 3 kw Konwencjonalna maszyna CO 2 4 kw ( /detal) ( /detal) Koszt produkcji obejmuje koszty: gazów tnących, energii elektrycznej i materiałów eksploatacyjnych. 03

4 CIĘCIE MATERIAŁÓW CIENKICH I GRUBYCH LASEREM FIBER O ZREDUKOWANEJ MOCY PEŁNA KONTROLA WIĄZKI Opatentowany przez AMADA moduł regulacji rozkładu mocy wiązki, pozwala na pełną manipulację wiązki lasera fiber w taki sposób że jest ona doskonale dopasowana do grubości ciętego materiału. Cięcie materiałów cienkich Cięcie materiałów grubych Obraz wiązki lasera Obraz wiązki lasera Bardzo cienka wiązka o wysokiej gęstości energii do cięcia materiałów cienkich. Szersza wiązka do cięcia grubych materiałów. Uzyskana szczelina wspomaga usuwanie stopionego materiału. Obrazy wiązki lasera Próbki cięcia Zdjęcie zawiera wyposażenie opcjonalne 04

5 NAJNOWSZY REZONATOR FIBER OD AMADA ZAAWANSOWANY SYSTEM LASERA FIBER, OPRACOWANY PRZEZ AMADA System Modulacji Wiązki Moduł lasera fiber ENSIS Nowe źródło lasera ENSIS-AJ Zbudowany na solidnej bazie - rezonatorze fiber AMADA AJ, rezonatory ENSIS-2000 oraz ENSIS-3000 o niewielkiej powierzchni zabudowy generują wiązkę o wysokiej jakości, specjalnie opracowaną do procesu obróbki blach. Fujinomiya "clean room" Własna produkcja rezonatorów W celu zwiększenia produkcji i zaspokojenia rosnącego popytu na rezonatory fiber, fabryka AMADA Fujinomiya została wyposażona w pomieszczenia "clean room" specjalnie przeznaczone do produkcji i montażu źródeł fiber. OSZCZĘDNOŚĆ ENERGII PEŁNY ZAKRES OBRÓBKI PRZY MINIMALNYM ZUŻYCIU ENERGII Pełne obciążenie maszyny Zużycie energii (kw) 4 kw CO 2 laser ENSIS 2 kw 4 kw CO 2 laser Standby ENSIS 2 kw Mniej znaczy więcej ENSIS jako pierwsza wycinarka laserowa fiber łączy wysoką wydajność cięcia laserowego z niską mocą rezonatora. Przy obróbce stali węglowej cięcie grubych blach i uzyskanie wysokiej jakości cięcia porównywalnej do konwencjonalnej maszyny CO2 o większej mocy jest możliwe dzięki zastosowaniu źródła ENSIS-AJ. 05

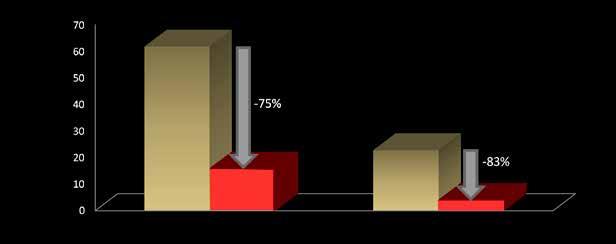

6 FUNKCJE I WYPOSAŻENIE DODATKOWE Czujniki Monitoring procesu ciecia Swiatło odbite Soczewka Ruchoma soczewka tnąca System automatycznej regulacji ogniskowej Optymalny punkt ogniskowania jest automatycznie ustawiany na podstawie danych z bazy danych cięcia dla odpowiedniego materiału. Stały punkt ogniskowania jest utrzymany zapewniając optymalną jakość wiązki i zmniejszając koszt gazów tnących. Monitoring procesu cięcia Proces cięcia laserem jest stale monitorowany: wpalanie, cięcie, zjawisko plazmy, aby zapewnić ciągły i stabilny proces cięcia. Automatyczny zmieniacz dysz Aby zapewnić w pełni automatyczną pracę, ENSIS-AJ jest wyposażony w system automatycznej wymiany dysz wraz z jednostką do czyszczenia dysz i kalibracji głowicy. Funkcja natrysku oleju Przed wpaleniem w materiał, olej jest natryskiwany na powierzchnię materiału w celu uniknięcia powstawania odprysków. Podnosi jakość i zapewnia stabilność procesu cięcia. WACS II W przypadku cięcia grubych blach podczas procesu cięcia woda jest natryskiwana na materiał, co chłodzi bezpośrednio obszar cięcia. Wpływ na zmniejszenie ilości odpadu, pozwala na bardziej efektywne wykorzystanie arkusza, zwiększa stabilność procesu. OVS IV System OVS IV mierzy rozstaw dwóch punktów referencyjnych i automatycznie kompensuje pozycję arkusza detali podczas transferu z wykrawarki do lasera. System mierzy również rozstaw i geometrię otworów. Gdy zmierzone wartości są po za ustalonymi granicami aktywowany jest alarm. OPCJE AUTOMATYZACJI System załadowczo/rozładunkowy dla pojedynczej palety Prosty, w pełni automatyczny system umożłiwiający obróbkę materiałów z palety oraz stację do rozładunku umieszczoną z przodu w celu zapewnienia ciągłej produkcji. Załadunek materiału odbywa się automatycznie na stół wymienny wycinarki laserowej, a gotowe elementy są odbierane za pomocą manipulatora grzebieniowego. Możliwość integracji tylko z maszyną ENSIS-3015AJ. Wieża magazynowa W pełni automatyczny system załadowczo/odbiorczy wieży magazynowej dla materiałów surowych o różnej grubości oraz gotowych elementów. Zapewnia szybki dostęp do wybranej palety. Gotowe elementy jak również materiały do cięcia mogą być ładowane/rozładowywane bez przerywania procesu cięcia. System zapewnia ciągłość produkcji. 06

7 CAD/CAM Ten w pełni automatyczny system CAM rozmieszcza wszystkie elementy i ilości zdefiniowanie przez użytkownika, z uwzględnieniem np. Narzędzi wykrawających i linii wycinania, określa kolejność cięcia i generuje program NC. Podnosi wydajność wykrawarek rewolwerowych, wycinarek laserowych lub maszyn kombi. AMNC 3i Wycinarka laserowa ENSIS-AJ jest wyposażona w sterowanie AMNC 3i oraz nowy ekran dotkowy, zapewniając komfortową pracę i dużą ergonomię. Umożliwia łatwe i intuicyjne użytkowanie oraz doskonale wpisuje się w koncepcję VPSS 3i. Przenośnik taśmowy wzdłużny (oś X) Małe detale i odpad są automatycznie odprowadzane z obszaru cięcia poprzez taśmowy przenośnik wzdłuż osi X. Part costs cięcie powietrzem -44% Obróbka azotem Głowica tnąca HS W celu zapewnienia niezawodnego procesu cięcia, wycinarka ENSIS- AJ wyposażona jest w najnowszą głowicę z czujnikiem pojemnościowym umożliwiającym utrzymanie jednakowej jakości cięcia, nawet gdy arkusz nie jest w 100% płaski. Przedni i boczny dostęp Aby umożliwić najbardziej elastyczny dostęp do obszaru cięcia, maszyna ENSIS jest wyposażona w otwierane przednie i boczne drzwi. Cięcie sprężonym powietrzem By zredukować koszty do minimum, lasery AMADA fiber pozwalaja na obróbkę wielu materiałów za pomocą sprężonego powietrza jako gazu tnącego z wysoką jakością rezultatów. Zuzycie standardowych gazów tnących jest zerowe. CYFROWA FABRYKA OBRÓBKI BLACH AMADA proponuje cyfrowe opracowanie produkcji poprzez wykorzysanie VPSS (Virtual Prototype Simulation System). Production Designer Weld CAM Bend CAM Blank CAM Wszystkie dane są opracowywane w biurze i przesyłane na produkcję poprzez sieć. Dane Produkcja Serwer bazy danych Spawanie Gięcie Cięcie laserowe 07

8 WYMIARY Jednostki: mm ENSIS-3015AJ + zmieniacz palet (LST) (DŁ.)10136 x (SZER.) 2860 x (WYS.) 2432 ENSIS-4020AJ + zmieniacz palet (LST) (DŁ.)12080 x (SZER.) 3360 x (WYS.) 2240 WYS. SZER. DŁ. DANE TECHNICZNE ENSIS-3015AJ ENSIS-4020AJ Sterowanie AMNC 3i Osie kontrolowane Osie X, Y, Z (trzy osie sterowane symultanicznie) + oś B Zakres przesuwu osi X x Y x Z mm 3070 x 1550 x x 2050 x 100 Maksymalny obszar roboczy X x Y mm 3070 x x 2050 Maksymalna symultaniczna prędkość pozycjonowania, X/Y m/min 170 Dokładność powtórnego pozycjonowania mm ± 0.01 Maksymalna masa materiału kg Wysokość robocza mm 940 Masa maszyny kg DANE TECHNICZNE REZONATORA ENSIS-AJ Moduły diodowe Generowanie wiązki (pompujące) lasera włóknowego Moc maksymalna W Długość fali μm 1.08 Maksymalna grubość cięcia* Stal zwykła Stal nierdzewna Aluminium Mosiądz Miedź mm 20 (25) 10 (12) *Maksymalna wartość jest zależna od jakości materiału oraz warunków zewnętrznych ZMIENIACZ PALET LST ENSIS-3015AJ ENSIS-4020AJ Maksymane X x Y wymiary materiału mm 3070 x x 2050 Ilośc palet 2 Dane techniczne, wygląd zewnętrzny i wyposażenie mogą ulec zmianie na skutek postępu technicznego bez powiadomienia. Bezpieczeństwo użytkowania Należy uważnie przeczytać instrukcję obsługi przed użytkowaniem. Dla zachowania bezpieczeństwa użytkowania należy stosować odpowiednie urządzenia zabezpieczające. Klasa lasera 1 w przypadku eksploatacji zgodnie z przepisami CE Oficjalna nazwa modelu maszyn i urządzeń opisanych w tym prospekcie jest pisana bez łącznika jak ENSIS3015AJ. Użyj tej zarejestrowanej nazwy modelu podczas kontaktu z przedstawicielami w celu instalacji, eksportu lub finansowania. Pisownia z łącznikiem jak ENSIS-3015 AJ jest stosowana w niektórych częściach prospektu dla zachowania czytelności. Odnosi się to także do innych urządzeń. Urządzenia zabezpieczające nie zostały pokazane na zdjęciach zamieszczonych w tym prospekcie. AMADA Sp. z o.o. Cholerzyn Liszki Polska Tel: Fax: E060-EU06pl August 2017 AMADA EUROPE. Wszelkie prawa zastrzeżone.
