4 4 LASER Cięcie laserowe Cięcie laserowe to termiczny proces rozdzielania przy obróbce blachy. Promień laserowy jest wytwarzany w źródle laserowym (rezonatorze) i doprowadzany przez włókno przesyłowe lub zwierciadło do głowicy tnącej maszyny, gdzie następuje jego ogniskowanie z dużą mocą za pomocą soczewki o bardzo małej średnicy. Tak skupiony promień laserowy trafia na blachę, powodując jej topienie. Bystronic stosuje dwa typy źródeł laserowych: laser włóknowy i laser CO 2. Wszechstronność Cięcie laserowe jest niezwykle wszechstronne. Oprócz płaskich materiałów, za pomocą maszyn do cięcia laserowego można obrabiać również rury i profile. Cięte są przede wszystkim: stal, stal nierdzewna i aluminium. Grubość obrabianych arkuszy blachy wynosi od 0,8 do 30 milimetrów.

5 LASER 5 Laser włóknowy Lasery włóknowe stanowią najnowsze osiągnięcie w dziedzinie cięcia laserowego. Promień laserowy jest wytwarzany w aktywnym włóknie i doprowadzany do głowicy tnącej maszyny przez włókno przesyłające. Lasery włóknowe są zdecydowanie mniejsze od laserów CO 2 i z tej samej doprowadzonej energii elektrycznej wyciągają dwukrotnie większą moc. Urządzenie do cięcia z laserem włóknowym nadaje się przede wszystkim do obróbki cienkich i średnio grubych blach. Tnie ono również Laser CO 2 W przypadku lasera CO 2 do wytwarzania promienia laserowego stosowana jest mieszanina gazów. Wysokie napięcie w rezonatorze jest wytwarzane za pomocą niezużywających się półprzewodnikowych modułów wzbudzających. Bystronic stawia na takie moduły, gdyż są one mniejsze, sprawniejsze i bardziej niezawodne od rozwiązań konwencjonalnych. Technologia CO 2 jest przeznaczona dla urządzeń uniwersalnych, do obróbki różnych materiałów i grubych arkuszy blachy. metale kolorowe (miedź i mosiądz). Gaz tnący Promień laserowy jest ogniskowany przez soczewkę w głowicy tnącej i kierowany przez dyszę na obrabiany przedmiot. Przez dyszę dozowany jest gaz tnący. Jako gazy tnące w zależności od aplikacji stosuje się tlen, azot lub sprężone powietrze.

6 6 LASER Potrzeby i rozwiązania Bystronic oferuje odpowiednie systemy do cięcia laserem dla każdego profilu potrzeb. Wszystkie modele maszyn oferują unikalne korzyści takie jak: błyskawiczna realizacja zleceń, wysoka niezawodność procesu, krótkie czasy przestojowe oraz łatwą i nieskomplikowaną obsługę. Do tego dochodzą oszczędne w energię źródła laserowe i liczne możliwości automatyzacji procesu. Dla każdego materiału odpowiednia technologia Źródło laserowe Fiber 2000 Fiber 3000 Fiber 4000 Fiber 6000** ByLaser 4400* ByLaser 6000* Grubość materiału 0,8 mm 3 mm 6 mm 12 mm 18 mm 25 mm 30 mm Laser włóknowy Laser CO 2 optymalny zakres zastosowań w zależności od metalu możliwy zakres zastosowań stal stal nierdzewna aluminium metale nieżelazne * Szybkie cięcie w zakresie cienkich blach ** Z systemem Power Cut/Power Cut Fiber (patrz strona 9)

7 LASER 7 Geometria detalu i maksymalne formaty blach Maszyna Maks. format blachy Geometrie detalu NEW ByStar Fiber 3 1,5 m 4 2 m 6,5 2 m do 12 2,5 m Rury/profile Proste Średnie Złożone NEW BySprint Fiber NEW Laser włóknowy ByJin Fiber BySmart Fiber ByAutonom BySprint Pro Bystar Laser CO2 Bystar L ByJin optymalny zakres zastosowań Nie wszystkie produkty wymienione w niniejszej broszurze dostępne są we wszystkich krajach.

8 8 LASER Źródła laserowe Bystronic Szeroki wybór źródeł laserowych o dużej mocy to znak firmowy firmy Bystronic. Wszystkie źródła laserowe są oszczędne energetycznie, są wysokiej klasy oraz wyróżniają się dużą wydajnością. W ofercie wyróżnia się lasery włóknowe i CO 2.

9 LASER 9 Laser włóknowy Laser CO 2 Typ maszyny Źródło laserowe Fiber 2000 Fiber 3000 Fiber 4000 Fiber 6000 ByLaser 4400 ByLaser 6000 NEW NEW NEW NEW ByStar Fiber 3015* BySprint Fiber 3015* BySprint Fiber 4020* BySprint Fiber 6520* ByJin Fiber 3015* ByJin Fiber 4020* NEW BySmart Fiber 3015* ByAutonom 3015 ByAutonom 4020 BySprint Pro 3015 BySprint Pro 4020 Bystar 3015 Bystar 4020 Bystar L 4025 ByJin 3015 ByJin 4020 Rodzaj materiału Laser włóknowy Grubości cięcia (w mm) Fiber 2000 Fiber 3000 Fiber 4000 Fiber 6000 Stal /25** Stal nierdzewna /30** Aluminium /30** Mosiądz /15** Miedź /12** Laser CO 2 ByLaser 4400 Stal O Stal N 2 8**** 12 Stal nierdzewna N 2, cięcie precyzyjne Stal nierdzewna N 2, cięcie plazmowe ByLaser /25*** Aluminium N * Z Trust Pack Fiber ** Fiber 6000: Power Cut Fiber (opcja dla BySprint Fiber 6520) *** ByAutonom 3015/4020: Power Cut (opcja) **** ByJin = 5 mm TRUST PACK FIBER by Bystronic * Trust Pack Fiber: rozszerzona gwarancja na wysokogatunkowe części źródła laserowego

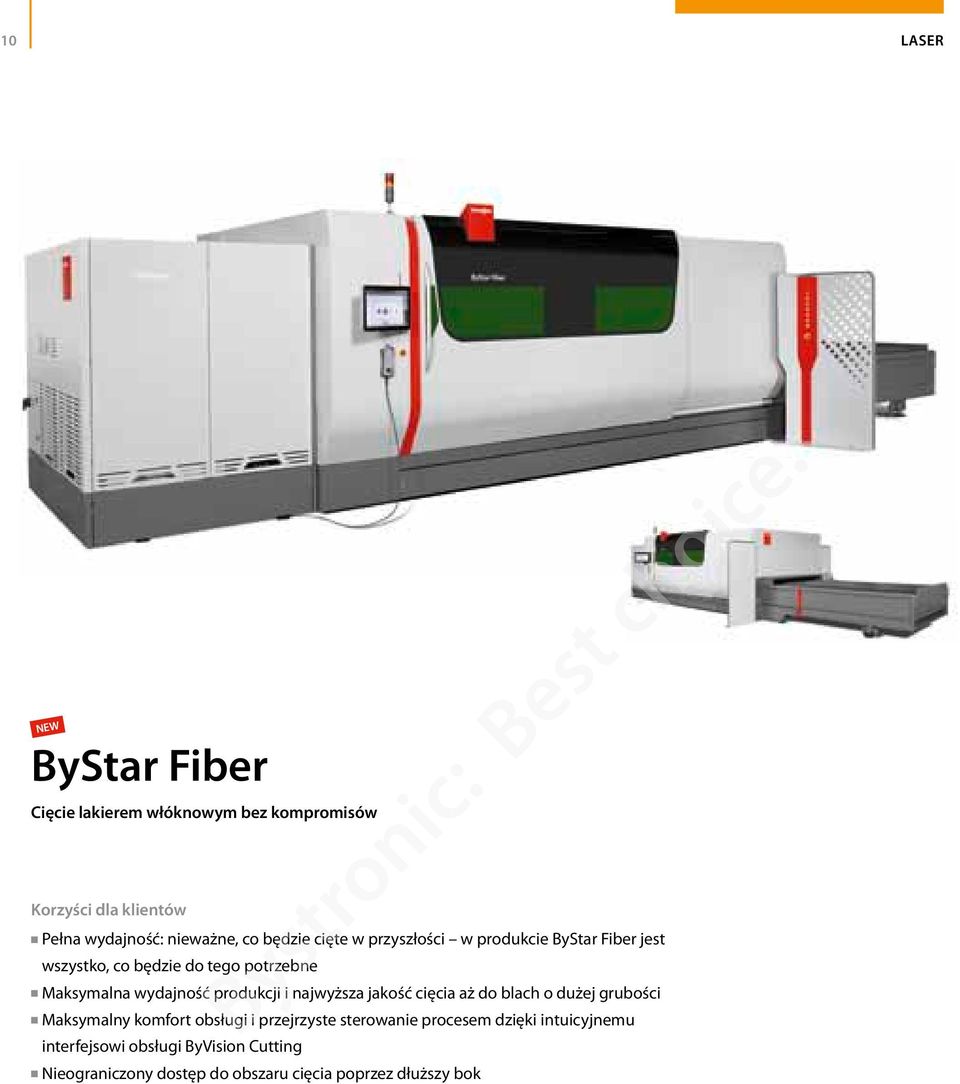

10 10 LASER NEW ByStar Fiber Cięcie lakierem włóknowym bez kompromisów Korzyści dla klientów Pełna wydajność: nieważne, co będzie cięte w przyszłości w produkcie ByStar Fiber jest wszystko, co będzie do tego potrzebne Maksymalna wydajność produkcji i najwyższa jakość cięcia aż do blach o dużej grubości Maksymalny komfort obsługi i przejrzyste sterowanie procesem dzięki intuicyjnemu interfejsowi obsługi ByVision Cutting Nieograniczony dostęp do obszaru cięcia poprzez dłuższy bok

11 LASER 11 1 Nieograniczony dostęp 2 Zespół obsługi 3 Układ wymiany dysz 4 Głowica tnąca z automatycznym dopasowaniem ogniskowania ByStar Fiber 3015 Nominalny wymiar arkusza Maksymalna prędkość pozycjonowania jednoczesnego By Vision: obsługa za pomocą ekranu dotykowego i jednostki sterowania ręcznego mm 169 m/min

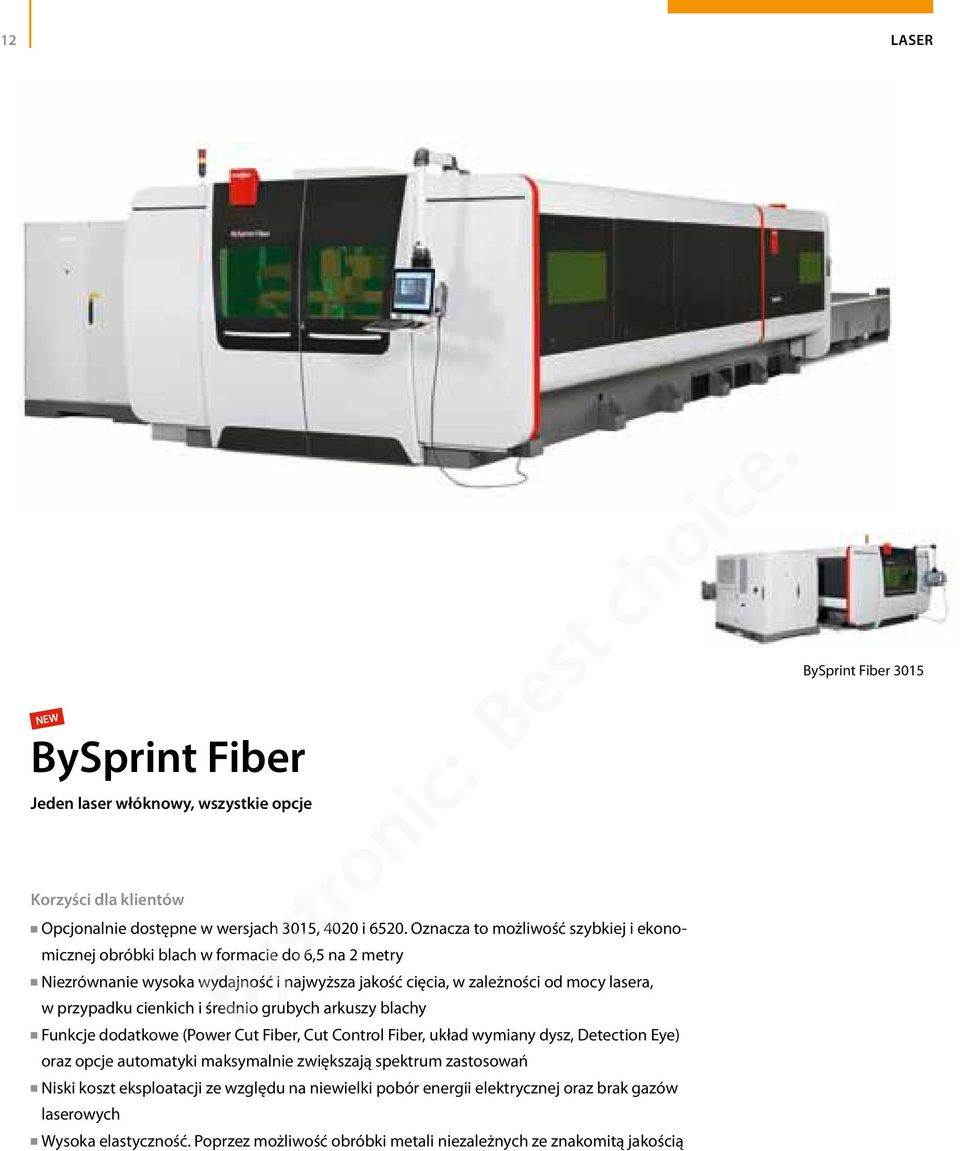

12 12 LASER NEW BySprint Fiber Jeden laser włóknowy, wszystkie opcje Korzyści dla klientów Opcjonalnie dostępne w wersjach 3015, 4020 i Oznacza to możliwość szybkiej i ekonomicznej obróbki blach w formacie do 6,5 na 2 metry Niezrównanie wysoka wydajność i najwyższa jakość cięcia, w zależności od mocy lasera, w przypadku cienkich i średnio grubych arkuszy blachy Funkcje dodatkowe (Power Cut Fiber, Cut Control Fiber, układ wymiany dysz, Detection Eye) oraz opcje automatyki maksymalnie zwiększają spektrum zastosowań Niski koszt eksploatacji ze względu na niewielki pobór energii elektrycznej oraz brak gazów laserowych Wysoka elastyczność. Poprzez możliwość obróbki metali niezależnych ze znakomitą jakością BySprint Fiber 3015

13 LASER 13 1 Nieograniczony dostęp 2/3 Detection Eye 4 Układ wymiany dysz 5 Głowica tnąca z automatycznym dopasowaniem ogniskowania 2 NEW BySprint Fiber Nominalny wymiar arkusza mm mm mm Maksymalna prędkość pozycjonowania jednoczesnego 140 m/min 140 m/min 140 m/min By Vision: obsługa za pomocą ekranu dotykowego i jednostki sterowania ręcznego

14 14 LASER ByJin Fiber Technologia lasera włóknowego zapewniająca szerszy zakres zastosowań Korzyści dla klientów Dostępny w wersji 3015 i Oznacza to możliwość szybkiej i ekonomicznej obróbki blach w formacie cztery na dwa metry Niezrównanie wysoka wydajność i najwyższa jakość cięcia, w zależności od mocy lasera, w przypadku cienkich i średnio grubych arkuszy blachy Szeroki zakres zastosowań. Poprzez możliwość obróbki metali niezależnych ze znakomitą jakością Niski koszt eksploatacji ze względu na niewielki pobór energii elektrycznej oraz brak gazów laserowych

15 LASER 15 1 Nieograniczony dostęp 2 Głowica tnąca z automatycznym dopasowaniem ogniskowania 1 2 ByJin Fiber 3015 ByJin Fiber 4020 Nominalny wymiar arkusza mm mm Maksymalna prędkość pozycjonowania jednoczesnego 140 m/min 140 m/min By Vision: obsługa za pomocą ekranu dotykowego i jednostki sterowania ręcznego

16 16 LASER NEW BySmart Fiber Skumulowane know-how na atrakcyjnych warunkach Korzyści dla klientów Szwajcarska jakość na atrakcyjnych warunkach Intuicyjna obsługa umożliwia szybkie wkroczenie w świat technologii lasera włóknowego Kompleksowe know-how. Korzyści dla użytkowników dzięki wieloletniemu doświadczeniu firmy Bystronic z najwyższej klasy technologią obróbki blach Smukłe procesy. Rozwiązania Bystronic z zakresu oprogramowania optymalnie integrują BySmart Fiber z produkcją Zostań producentem światowej klasy. Twój rozwój odbywa się wspólnie z niezawodnym partnerem biznesowym, oferującym obszerną paletę usług, od oferty aż do wysyłki

17 LASER 17 1 Głowica tnąca 2 Stalowe kulki ułatwiają obróbkę materiału 3 Zespół obsługi 4 Oświetlenie obszaru roboczego BySmart Fiber 3015 Nominalny wymiar arkusza Maksymalna prędkość pozycjonowania jednoczesnego By Vision: obsługa za pomocą ekranu dotykowego i jednostki sterowania ręcznego mm 140 m/min

18 18 LASER ByAutonom Użytkownik wyznacza cel, maszyna znajduje drogę Korzyści dla klientów Dostępny w wersji 3015 i Oznacza to możliwość szybkiej i ekonomicznej obróbki blach w formatach do czterech na dwa metry Wysoki stopień autonomii dzięki funkcji detekcji kolizji, układowi wymiany kaset soczewkowych, układowi wymiany dysz i automatycznemu centrowaniu dysz. Ogranicza to czas przestojów i zwiększa niezawodność procesu. Operator musi rzadziej interweniować i może skupić się na planowaniu i kontroli Ergonomiczna konstrukcja i optymalny dostęp do obszaru cięcia sprawiają, że maszyna jest wyjątkowo łatwa w obsłudze Maintenance Messenger: sterownik maszyny informuje użytkownika, gdy występuje konieczność przeprowadzenia konserwacji maszyny i źródła laserowego Condition Messenger: sterownik maszyny na bieżąco zbiera dane o stanie elementów maszyny, informując użytkownika, gdy trzeba przeprowadzić kontrolę elementu Wyjątkowo wysoka wydajność dla blach w całym zakresie grubości arkusza oraz przy obróbce rur ByAutonom 4020

19 LASER 19 1 Maksymalna dostępność 2 Ergonomiczna obsługa maszyny 3 Układ centrowania dysz 4 Sterowana numerycznie oś obrotowa 5 Układ wymiany dysz 6 Układ wymiany kaset soczewkowych ByAutonom 3015 ByAutonom 4020 Nominalny wymiar arkusza mm mm Maksymalna prędkość pozycjonowania jednoczesnego 169 m/min 169 m/min By Vision: obsługa za pomocą ekranu dotykowego i jednostki sterowania ręcznego Średnica profili przy osi obrotowej mm mm

20 20 LASER BySprint Pro Wysoka dynamika przy formatach blach do czterech na dwa metry Korzyści dla klientów Dostępny w wersji 3015 i Oznacza to możliwość szybkiej i ekonomicznej obróbki blach w formatach do czterech na dwa metry Zautomatyzowana wymiana i centrowanie dysz w modelach BySprint Pro pozwala jeszcze bardziej zwiększyć autonomię maszyny i zminimalizować ilość interwencji ze strony operatora Najnowsze technologie cięcia i przebijania zapewniają szybką realizację zleceń, maksymalną produktywność oraz najwyższą jakość obróbczą w całym zakresie blach Najkrótsze czasy produkcji dzięki efektywnemu połączeniu szybkiego cięcia plazmowego z wysoką dynamiką maszyny Opcjonalna obudowa maszyny zmniejsza emisję dymu i hałasu do minimum Niskie koszty produkcji zapewnione są poprzez niepodlegający zużyciu półprzewodnikowy układ wzbudzenia oraz magnetycznej, niezużywającej się mechanicznie turbinie Opcjonalna obudowa

21 LASER 21 1 Układ wymiany dysz 2 Układ centrowania dysz 3 Maksymalna dostępność BySprint Pro 3015 BySprint Pro 4020 Nominalny wymiar arkusza mm mm Maksymalna prędkość pozycjonowania jednoczesnego 140 m/min 140 m/min By Vision: obsługa za pomocą ekranu dotykowego i jednostki sterowania ręcznego

22 22 LASER Bystar Uniwersalny produkt w ofercie Bystronic. Obrabia nawet rury i profile Korzyści dla klientów Obszar roboczy jest dostępny w nieograniczonym zakresie zarówno przy obróbce blach, jak również rur i profili Do wyboru dostępne również w wersjach 3015 i Oznacza to możliwość szybkiej i ekonomicznej obróbki blach w formacie cztery na dwa metry Załadunek i rozładunek obszaru roboczego i stołu wymiennego bez żadnego wysiłku Swobodny widok na cały obszar roboczy również w trakcie procesu cięcia Wysoka moc lasera do ekonomicznej obróbki grubych blach Bystar 4020

23 LASER 23 1 Nieograniczony dostęp 2 Doskonały wgląd w maszynę 3 Sterowana numerycznie oś obrotowa Bystar 3015 Bystar 4020 Nominalny wymiar arkusza mm mm Maksymalna prędkość pozycjonowania jednoczesnego 113 m/min 85 m/min By Vision: obsługa za pomocą ekranu dotykowego i jednostki sterowania ręcznego Średnica profili przy osi obrotowej mm mm

24 24 LASER Bystar L Uniwersalna maszyna do formatów XXL dwanaście na dwa i pół metra Korzyści dla klientów Precyzyjne i ekonomiczne wytwarzanie nawet dużych części o długości do dwunastu metrów Do maszyny można załadować nawet 60 metrów kwadratowych blachy. Istnieje możliwość realizowania zleceń, które są poza zasięgiem standardowych urządzeń konkurencji Obszar roboczy jest dostępny w nieograniczonym zakresie zarówno przy obróbce blach, jak również rur i profili Swobodny widok na cały obszar roboczy również w trakcie procesu cięcia Wysoka moc lasera do ekonomicznej obróbki grubych blach

25 LASER ,5 m Stół wymienny (1) (2) 1 Repozycja konwencjonalnie i naprzemiennie (1) (2) 1 Repozycja konwencjonalna Ilustracja 1 przedstawia stół tnący, na którym znajduje się blacha o wymiarach 8 2,5 m. Cały schemat cięcia jest podzielony na dwa obszary cięcia po 4 2,5 m każdy, z których najpierw realizowany jest lewy (1). Następnie stół tnący przesuwa się dalej, laser kontynuuje pracę i obrabia pełny prawy obszar cięcia (2). Metoda ta sprawdza się szczególnie w zakresie cienkich blach. 4 2,5 m Stół wymienny 2 2 Repozycja naprzemienna Ilustracja 2 przedstawia z kolei stół tnący, na którym znajduje się blacha o wymiarach 8 2,5 m. Cały schemat cięcia jest w tym wypadku podzielony na osiem osobnych obszarów cięcia. Na początek odbywa się pełna obróbka obszaru cięcia 1, następnie stół tnący przesuwa się do przodu i jako następne obrabiane są obszary cięcia 2 i 3. Następnie stół tnący przesuwa się z powrotem i kolejno odbywa się cięcie w obszarach 4 i 5. Proces ten jest powtarzany, aż nastąpi obróbka we wszystkich obszarach cięcia w przedstawionej kolejności. Zaleta: dostarczone ciepło rozkłada się równomiernie na całym stole tnącym, a występujące w materiale naprężenia są uwalniane tylko w pojedynczych obszarach. Skutkuje to tym, że ponowne wkłucie po każdej sekwencji repozycji następuje z wysoką precyzją. Jakość ciętych części jest optymalna, dzięki czemu również ponadwymiarowe i bardzo grube części są produkowane z doskonałą jakością. Bystar L Bystar L Bystar L Nominalny wymiar arkusza mm mm mm Maksymalna prędkość pozycjonowania jednoczesnego 85 m/min 85 m/min 85 m/min By Vision: obsługa za pomocą ekranu dotykowego i jednostki sterowania ręcznego Średnica profili przy osi obrotowej mm mm mm

26 26 LASER ByJin Szwajcarska technologia z wyjątkowo szerokim obszarem zastosowań w zakresie obróbki elementów płaskich Korzyści dla klientów 4400 wat mocy lasera zapewnia szeroki zakres różnorodnych zastosowań dla wszystkich materiałów o grubości arkusza do 25 milimetrów Krótkie czasy produkcji części i realizacji zamówień dzięki najszybszemu cięciu oraz zastosowaniu wyjątkowo szybkiej i bezpiecznej metody perforowania RPP (Regulated Pulsed Piercing) Źródła laserowe Bystronic wykazują wysoką wydajność i niskie koszty eksploatacji. Zapewnia to maksymalny zysk na jednostkę czasu i zamówienie Możliwość wielostronnego stosowania z obszarami cięcia 3 1,5 i 4 2 i stosowaniem automatycznego stołu wymiennego Możliwość integracji z automatycznym zespołem do załadunku i rozładunku ByTrans (ByJin 3015). Umożliwia to obniżenie kosztów pracy i uzależnienia od rezultatów pracy operatora maszyny Ergonomia, bezpieczeństwo i zdolność produkcyjna maszyny są dostosowane do lokalnych potrzeb

27 LASER 27 1 Doskonały wgląd w maszynę 2 Dynamiczne napędy 3 Stalowe kulki ułatwiają obróbkę materiału 4 Miejsce na przechowywanie dokumentacji 5 Laser pozycjonujący do wskazywania otworów perforacji ByJin 3015 ByJin 4020 Nominalny wymiar arkusza mm mm Maksymalna prędkość pozycjonowania jednoczesnego 140 m/min 140 m/min By Vision: obsługa za pomocą ekranu dotykowego i jednostki sterowania ręcznego

28 28 LASER BySoft 7 Oprogramowanie CAD/CAM o strukturze modułowej z projektowaniem CAD 2D i 3D oraz rozbudowanymi funkcjami planowania i monitorowania procesów produkcyjnych Korzyści dla klientów Możliwość bezproblemowego wczytywania, modyfikowania i dostosowywania istniejących rysunków Niższe koszty części, dzięki doskonałemu rozkładaniu przez oprogramowanie BySoft 7 części na powierzchni arkusza. Następuje pełne wykorzystanie surowca. Dotyczy to również obróbki rur i profili Doskonałe plany cięcia i gięcia są tworzone jednym naciśnięciem przycisku, z automatycznym symulowaniem i kontrolowaniem właściwych technologii cięcia oraz procesu gięcia Szerokie możliwości planowania i monitorowania procesów produkcyjnych Zapewnienie maksymalnej przejrzystości dzięki ciągłej dostępności wszystkich danych maszyny i zlecenia Doskonałe połączenie z systemami ERP i PPS Nowoczesna produkcja blach bez wydajnego oprogramowania jest już niemożliwa do wyobrażenia. Oprogramowanie BySoft 7 oferuje rozbudowany zakres funkcji, a mimo to jest proste w obsłudze. Za pomocą oprogramowania BySoft 7 użytkownik szybko i wygodnie konstruuje dokładnie dopasowane części oraz tworzy programy cięcia i gięcia jednym naciśnięciem przycisku. Dodatkowo procesy produkcyjne są efektywnie planowane i monitorowane. W ten sposób można przez cały czas mieć wszystko pod kontrolą, realizując zamówienia szybko i niedrogo.

29 LASER 29 ByVision Proste, łatwe w obsłudze i szybkie sterowanie systemami cięcia laserem i strumieniem wody oraz prasami krawędziowymi Korzyści dla klientów Elastyczne sterowanie o wysokiej wydajności zapewnia większą wydajność i rentowność Intuicyjna obsługa menu z użyciem ekranu dotykowego Zintegrowany plan obsługi serwisowej maszyny zapewnia jej optymalną dostępność Duża szybkość przesyłania danych Narzędzia do diagnozowania błędów Możliwość przełączenia na wiele języków Interfejs OPC do przygotowywania strukturyzowanych danych maszyny i danych eksploatacyjnych ByVision to opracowany przez firmę Bystronic wysoko wydajny sterownik do systemów do cięcia laserem i wodą oraz pras krawędziowych. Zapewnia ono maksymalną wydajność i optymalnie dostosowane do systemów maszynowych Bystronic. ByVision, jak żaden inny sterownik, zapewnia optymalne wykorzystanie właściwości wydajnościowych systemu maszyny.

30

31 AUTOMATYZACJA

32 32 AUTOMATYZACJA Potrzeby i rozwiązania Rozwiązania automatyzacji optymalizują przepływ materiału, poprawiają wykorzystanie maszyny i zwiększają bezpieczeństwo pracy i niezawodność procesu. Jednostki konstrukcyjne mają konstrukcję modułową, co umożliwia dostosowanie stopnia automatyzacji w późniejszym czasie. Rozwiązania obejmują zakres od prostej obsługi po w pełni zautomatyzowaną pracę. Profil potrzeb w zakresie automatyzacji System automatyzacji System do cięcia laserem bez systemu automatyzacji Byloader BytransLine BytransCross ByTrans ByTrans Extended ByTower* Funkcjonalność Stół wymienny Załadunek Rozładunek Odbiór dużych elementów Magazynowanie Wykorzystanie systemu do cięcia laserem zwiększa się wraz ze stopniem automatyzacji * Funkcjonalność w połączeniu z ByTrans/ByTrans Extended

33 AUTOMATYZACJA 33 Konfiguracja automatyzacji System do cięcia laserem Systemy automatyzacji NEW NEW NEW NEW NEW Byloader ByTrans ByTrans Extended ByTower BytransLine BytransCross ByStar Fiber 3015 BySprint Fiber 3015 BySprint Fiber 4020 BySprint Fiber 6520 ByJin Fiber 3015 ByJin Fiber 4020 BySmart Fiber 3015 ByAutonom 3015 ByAutonom 4020 BySprint Pro 3015 BySprint Pro 4020 Bystar 3015 Bystar 4020 Bystar L 4025 ByJin 3015 ByJin 4020 Dostępne w połączeniu z odpowiednim systemem do cięcia laserem Na zamówienie Nie wszystkie produkty wymienione w niniejszej broszurze dostępne są we wszystkich krajach.

34 34 AUTOMATYZACJA ByTrans, ByTrans Extended Inteligentne rozwiązania dla załadowywania i rozładowywania urządzeń do cięcia promieniem lasera Korzyści dla klientów Szybka obróbka zlecenia, gdyż automatyczny załadunek i rozładunek skraca czasy nastawiania Znacznie wyższe wykorzystanie maszyny przy nieznacznie wyższej kwocie inwestycji Wersja ByTrans Extended dysponuje nie tylko jedną, ale dwoma kasetami, czyniąc system maszyny jeszcze bardziej autonomicznym Uniwersalna w zastosowaniu. Służy nie tylko do magazynowania i składowania, lecz również do pobierania części wielkogabarytowych i przygotowywania płyt ochronnych z tworzywa sztucznego, które system umieszcza pomiędzy blachami (ByTrans Extended) Wstęp do produkcji części z niewielką interwencją operatora ByTrans Extended jest dostępne w formatach 3 1,5 metra i 4 2 metra ByAutonom ByTrans 4020 Extended

35 AUTOMATYZACJA 35 Jedna kaseta na materiał nieobrobiony Kaseta 1: materiał nieobrobiony Moduł odbioru: arkusze wycięte ByTrans 3015 Dwie kasety na materiał nieobrobiony Kaseta 1 i 2: materiał nieobrobiony Moduł odbioru: arkusze wycięte Rozdzielenie dużych elementów i kratki odpadowej Kaseta 1: materiał nieobrobiony Kaseta 2: odbiór dużych elementów Moduł odbioru: kratka odpadowa Wycięte arkusze z przekładkami Kaseta 1: materiał nieobrobiony Kaseta 2: składowanie pośrednie Moduł odbioru: wycięte arkusze z przekładkami ByTrans 3015/4020 Extended ByTrans 3015 ByTrans 3015 Extended ByTrans 4020 Extended Nominalny wymiar arkusza mm mm mm Grubość ładowanego arkusza blachy 0,8 25 mm 0,8 25 mm 0,8 20 mm Grubość rozładowywanego arkusza blachy 0,8 25 mm 0,8 25 mm 0,8 20 mm Maksymalna waga arkusza blachy 890 kg 890 kg 1300 kg Miejsca kasetowe Odbiór dużych elementów nie tak tak Wstawianie arkuszy pośrednich nie tak tak

36 36 AUTOMATYZACJA ByTower Kompaktowa wieża magazynowa do produkcji bezzałogowej Korzyści dla klientów Stół wymienny jest załadowywany i rozładowywany automatycznie, z lepszym wykorzystaniem całego systemu Często wykorzystywane materiały są natychmiast dostępne, ponieważ są składowane bezpośrednio przy maszynie Produkcja części z niewielką ingerencją operatora może być w dużym stopniu urzeczywistniona Stół wymienny jest nadal swobodnie dostępny Niezwykle elastyczna i prosta w obsłudze. Ładowanie materiału nieobrobionego i odbieranie obrobionych arkuszy odbywa się bez wysiłku za pomocą układarki. Odkładanie wyciętych arkuszy następuje automatycznie przez system

37 AUTOMATYZACJA 37 Jedna kaseta na materiał nieobrobiony Kaseta 1: materiał nieobrobiony Moduł odbioru: arkusze wycięte ByTower + ByTrans 3015 Dwie kasety na materiał nieobrobiony lub składowanie pośrednie Kaseta 1: materiał nieobrobiony Kaseta 2: materiał nieobrobiony Kaseta 2: składowanie pośrednie Moduł odbioru: arkusze wycięte Moduł odbioru: wycięte arkusze z przekładkami Odbiór dużych elementów i składowanie pośrednie Kaseta 1: materiał nieobrobiony Kaseta 2: odbiór dużych elementów Moduł odbioru: kratka odpadowa ByTower + ByTrans 3015 Extended ByTower 3015 Nominalny wymiar arkusza mm Grubość ładowanego arkusza blachy 0,8 25 mm Grubość rozładowywanego arkusza blachy 0,8 25 mm Maksymalna waga arkusza blachy 890 kg Miejsca kasetowe 11/8/6 Wysokość systemu 5,6 m/4,5 m/3,8 m

38 38 AUTOMATYZACJA BytransCross, BytransLine Elastyczne rozwiązanie do ładowania i rozładowywania urządzeń do cięcia promieniem lasera Korzyści dla klientów Najwyższa elastyczność w zakresie przepływu materiału i układu Łatwa integracja z nawet dwoma urządzeniami do cięcia laserem Interfejs dla różnych systemów magazynowych BytransLine BytransCross, BytransLine Nominalny wymiar arkusza mm mm Grubość ładowanego arkusza blachy 0,8 25 mm 0,8 25 mm Grubość rozładowywanego arkusza blachy 0,8 12 mm ( 25 mm*) 0,8 12 mm ( 25 mm*) Maksymalna waga arkusza blachy 890 kg 1580 kg * ze specjalną kasetą

39 AUTOMATYZACJA 39 Byloader Doceniane rozwiązanie w zakresie sprawnego przenoszenia blach Korzyści dla klientów Blachy są automatycznie, szybko i bezpieczne ładowane na stół wymienny System do cięcia laserem jest lepiej wykorzystywany Prosta obsługa za pomocą sterownika maszyny Byloader 3015 Byloader 4020 Nominalny wymiar arkusza mm mm Grubość ładowanego arkusza blachy 0,8 25 mm 0,8 25 mm Maksymalna waga arkusza blachy 890 kg 1580 kg
