1 Suprarex SXE-P WSZECHSTRONNY, NIEZAWODNY I WYSOKOWYDAJNY Maszyny Procesy Kontrola Numeryczna Programowanie Ochrona Środowiska

2 Rodzina maszyn do cięcia o nazwie SUPRAREX SXE-P jest niezwykle zróżnicowana. Prawie nieograniczone możliwości kombinacji portali, narzędzi i kontrolerów, czynią te maszyny bardzo wszechstronnymi, a system modułowy sprawia, że mogą być łatwo przystosowane do różnych aplikacji. Maszyna SUPRAREX może być konfigurowana w zestawieniu z palnikami plazmowymi i/lub gazowymi. Z uwagi na modułową konstrukcję SUPRAREX SXE-P jest maszyną uniwersalną, która potrafi spełnić różne wymagania użytkowników. Możliwości przystosowań Koncepcja maszyny modułowej Modułowa konstrukcja maszyny SUPRAREX pozwala na perfekcyjne przystosowanie do wymagań użytkownika i zachowanie optymalnego stosunku współczynnika ceny do wydajności. Optymalne możliwości modyfikowania Wielorakie możliwości przystosowania do procesów cięcia plazmą i gazem Zaawansowana technologia CNC Bardzo prosta w obsłudze Zakres szerokości cięcia od do mm Maszyna SUPRAREX jest dostępna w trzech różnych typach portali, w zależności od wielkości powierzchni roboczej, jak również rodzajów i ilości zastosowanych narzędzi. Niezmienna wysoka jakość cięcia na całym obszarze roboczym. Prędkości procesowe i pozycjonowania aż do mm/min. Możliwość wykorzystanie do 12 narzędzi Bardzo wysoka precyzja przesuwu i pozycjonowania. SUPRAREX SXE-P1 SUPRAREX SXE-P2 SUPRAREX SXE-P3 Jest przystosowany do zainstalowania do 6 narzędzi. Jest przystosowany do zainstalowania do 8 narzędzi. Jest przystosowany do zainstalowania do 12 narzędzi Możliwość cięcia plazmą konwencjonalną lub precyzyjną Możliwość cięcia plazmą konwencjonalną lub precyzyjną. Głowica trzypalnikowa w pełni zautomatyzowana Głowica trójpalnikowa ręcznie regulowana ± 90 Głowica trójpalnikowa z centralnym obrotem ± 90 Głowica plazmowa ukosująca VBA -Expert Głowica plazmowa 3D VBA-wrist Wszystkie typy maszyn są wyposażone w obustronne systemy napędowe z silnikami AC i bezluzowymi przekładniami. Pozwala to uzyskiwać prędkości przesuwu do mm/min.

3 maszyny maszyny Suprarex SXE-P Suprarex SXE-P - modułowa konstrukcja - modułowa konstrukcja Wszystkie elementy maszyn serii SU- PRAREX są perfekcyjnie dopasowane. Konstrukcja paneli bocznych, pozwala na wykorzystanie przestrzeni parkingowej dla wózków narzędziowych, co zwiększa powierzchnię roboczą. Napędy wzdłużne są rozmieszczone centralnie, co skutkuje zminimalizowaniem martwej przestrzeni i optymalizuje kinematykę maszyny. Istotną cechą maszyn SUPRAREX jest łatwy dostęp do wszystkich elementów i łatwość ich serwisowania. Zastosowanie standardowych komponentów pozwala zredukować zapasy części zamiennych i koszty utrzymania maszyny. Wszystkie części są idealnie dopasowane, technicznie niezawodne i zamontowane ergonomicznie. Zaawansowana technologia Portalowe systemy cięcia SUPRAREX SXE-P są rezultatem konsekwentnego rozwoju, stosowania najwyższej jakości materiałów i komponentów, oraz wysokich standardów produkcji. Pozwala to na spełnienie wszystkich, technicznie możliwych, potrzeb użytkowników maszyn do cięcia. Użycie niezawodnych komponentów zapewnia wysoką trwałość systemów cięcia typu SUPRAREX SXE-P. Wytrzymałość belek portalowych na obciążenia statyczne i dynamiczne spełnia z nadwyżką wszelkie normy i rygory. Jest to warunek wstępny do precyzyjnego cięcia produkcyjnego. Zasilanie każdej stacji narzędziowej odbywa się z użyciem łańcuchów energetycznych. Powoduje to zmniejszenie częstotliwości przeglądów serwisowych. Nisko posadowione szyny jezdne pozwalają na szybki i łatwy załadunek blach. Daje to wymierną oszczędność czasu i w konsekwencji zwiększenie efektywności pracy maszyny. Technicznie zaawansowany system jezdny maszyny optymalizuje efekty cięcia. Automatyczna kontrola procesu, przy użyciu zaworów proporcjonalnych i systemów kontrolnych VISION jest zasadniczym czynnikiem wpływającym na wydajność produkcji i jakość ciętych elementów.

4 Cięcie plazmą o najwyższej jakości Modułowa konstrukcja pozwala na adaptację systemów cięcia SUPRAREX do szczególnych zastosowań przy cieciu plazmą. W przeciwieństwie do konwencjonalnej technologii cięcia gazowego, stal konstrukcyjna jest cięta szybciej przy użyciu plazmy. Wymaga to specjalnej konstrukcji maszyn. System napędu zębatkowego i osie portalu kontrolowane serwomechanizmami, zapewniają doskonałą dynamikę maszyny i optymalną jakość cięcia. Specjalny system antykolizyjny, chroni palnik plazmowy przed uszkodzeniem mechanicznym jak również ułatwia wymianę dysz i elektrod. W zależności od użytego systemu plazmowego, wózki palnikowe są wyposażone w odpowiednie systemy nastaw i kontroli wysokości palników. W tym zakresie ESAB rozwinął własne systemy utrzymywania właściwej odległości pomiędzy palnikiem plazmowym a cięta blachą. Systemy te pozwalają na uzyskiwanie doskonałej jakości cięcia elementów w pełnym zakresie grubości ciętych materiałów. Stosowanie ESAB-owskich systemów cięcia plazmą oznacza dla ich użytkowników integrację z jednym dostawcą i producentem maszyn i systemów plazmowych. W szczególnie korzystny stosunek kosztów do funkcjonalności uzyskuje się przy cięciu plazmą precyzyjną. Głównym celem obecnego rozwoju technologii cięcia plazmą jest dla ESABa uzyskanie jakości procesu na poziomie cięcia laserem.

5 Cięcie tlenowo-gazowe Cięcie tlenowo-gazowe Portalowe systemy cięcia SUPRAREX SXE-P mogą być wyposażone w max. 12 wózków narzędziowych. Większość ESAB-owskich palników gazowych ma możliwość cięcia w zakresie grubości od 3 do 300 mm. Dla każdego zastosowania należy dobrać odpowiedni palnik i zestaw dysz. Maszyny i ich wyposażenie muszą przechodzić regularne przeglądy i kontrole, zgodnie z obowiązującymi normami i regulacjami prawnymi. Palnik MultiJet z automatycznym, wewnętrznym zapłonem zwiększa wygodę cięcia. Zamknięta konstrukcja powoduje, że urządzenie zapalające jest chronione przed niepożądanymi zanieczyszczeniami. Maszyny typu SUPRAREX są wyposażone w systemy zaworów proporcjonalnych, w celu zapewnienia ciągłej regulacji ciśnienia i przepływu gazów. Zapewnia to optymalną jakość ciecia, jak również jej powtarzalność, niezależnie od umiejętności operatora, co znacząco przyczynia się do automatyzacji procesów produkcyjnych. Nabiera to szczególnego znaczenia w kontekście wzrostu wymagań użytkowników maszyn w odniesieniu do jakości cięcia, stosownie do norm ISO Jednostki trójpalnikowe Jednostki trójpalnikowe Przeznaczone są do ukosowania krawędzi blach. SUPRAREX SXE-P3 może być dodatkowo wyposażony w: Jednostka trójpalnikowa z ręczną regulacją ± 90 Jednostka trójpalnikowa z centralnym obrotem ± 90 Jednostkę trójpalnikową w pełni zautomatyzowaną o nieskończonej rotacji Pozwala ona na ukosowanie dowolnych kształtów o zmiennych kątach. Wszystkie typy jednostek trójpalnikowych mogą być używane do ukosowania krawędzi blach na K, Y, lub V.

6 Znakowanie Znakowanie Racjonalizacja procesów produkcyjnych coraz częściej wymaga identyfikacji wycinanych części poprzez ich znakowanie. Portalowe systemy tnące SUPRAREX są przystosowane do używania wszystkich narzędzi znakujących. Znakowanie plazmowe Znakowanie tuszem Znakowanie proszkowe Znakowanie punktakiem Wszystkie procesy znakowania są sterowane poprzez systemy kontrolne VISION. Systemy kontrolne Systemy kontrolne Wszystkie ESAB-owskie systemy kontrolne VISION posiadają kolorową prezentację graficzną i gotowe programy procesowe. Dużą zaletą są zintegrowane systemy przesyłowe BUS, redukujące nadmierną ilość przewodów łączących i przekazujące jednocześnie wymaganą ilość danych w sposób pewny i szybki. ESAB-owskie systemy kontrolne VISION zapewniają niezmienną jakość cięcia, oraz optymalizację wydajności i kosztów. Zintegrowana baza danych jest źródłem automatycznych nastaw parametrów dla optymalizacji procesu cięcia. Dzięki dogodnemu systemowi kontroli systemy ciecia SUPRAREX SXE-P są łatwe w obsłudze, nawet przy wysokich wymaganiach dotyczących procesu i jakości cięcia. Wszystkie maszyny z rodziny SUPRA- REX SXE-P są wyposażone w systemy kontrolne VISION w wersji standardowej.

7 Specyfikacja techniczna Specyfikacja techniczna C D A B Specyfikacja techniczna SUPRAREX SXE wymiar (B) Szerokość cięcia ( 1 palnik) (A) Szerokość cięcia ( 2 palniki) (A) Szerokość cięcia ( 6 palników) (A) Szerokość cięcia ( 8 palników) (A) Szerokość cięcia ( 12 palników) (A) mm mm 2 x x x x x x 3600 mm 6 x x x x x x 1200 mm 8 x x x x 900 mm 12 x x 600 Cięcie tlenowe, plazmowe Grubość cięcia z 1 palnikiem 1 Grubość cięcia z 2 palnikami Grubość cięcia z 4 palnikami Grubość cięcia z 6 palnikami Grubość cięcia z 8 palnikami Grubość cięcia z jednostką trójpalnikową mm mm mm mm mm mm Prędkość pozycjonowania mm / min Max. ilość pojedynczych palników Gazy palne 2 acetylen / propan / gaz ziemny / mieszanki gazowe Napięcia zasilania 3 Moc pobierana V / hz 230 / / / / / / 50 VA ca ca ca ca ca ca Długość maszyny mm Szerokość maszyny mm Wysokość maszyny mm Wysokość ciętego materiału mm Wysokość torów jezdnych mm ) Dla grubości ciecia powyżej 200mm, stół do cięcia musi być obniżony 2) Inne gazy palne - na życzenie 3) Inne napięcie zasilania - na życzenie

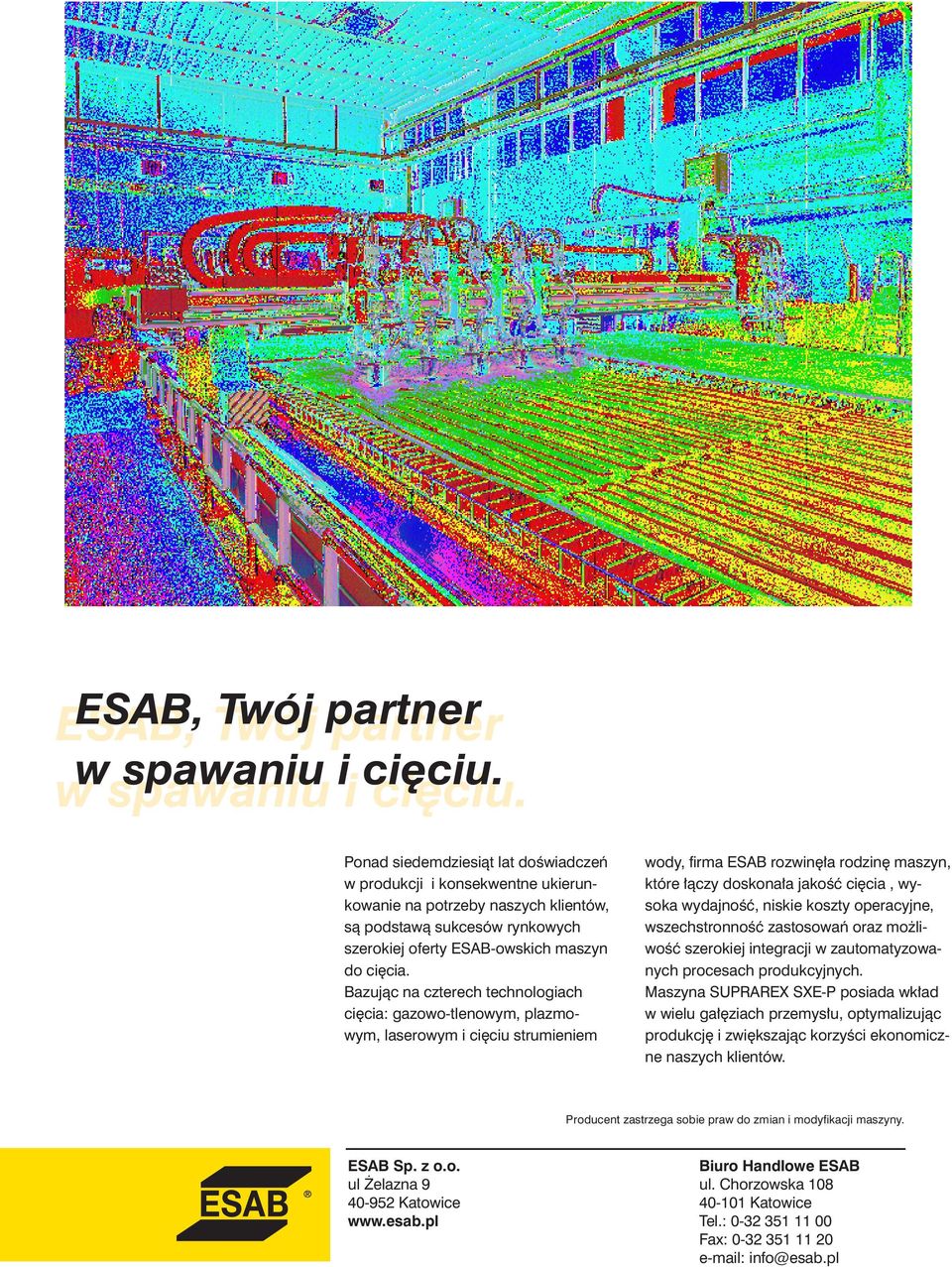

8 ESAB, Twój partner ESAB, Twój partner w spawaniu i cięciu. w spawaniu i cięciu. Ponad siedemdziesiąt lat doświadczeń w produkcji i konsekwentne ukierunkowanie na potrzeby naszych klientów, są podstawą sukcesów rynkowych szerokiej oferty ESAB-owskich maszyn do cięcia. Bazując na czterech technologiach cięcia: gazowo-tlenowym, plazmowym, laserowym i cięciu strumieniem wody, firma ESAB rozwinęła rodzinę maszyn, które łączy doskonała jakość cięcia, wysoka wydajność, niskie koszty operacyjne, wszechstronność zastosowań oraz możliwość szerokiej integracji w zautomatyzowanych procesach produkcyjnych. Maszyna SUPRAREX SXE-P posiada wkład w wielu gałęziach przemysłu, optymalizując produkcję i zwiększając korzyści ekonomiczne naszych klientów. Producent zastrzega sobie praw do zmian i modyfikacji maszyny. ESAB Sp. z o.o. ul Żelazna Katowice Biuro Handlowe ESAB ul. Chorzowska Katowice Tel.: Fax: info@esab.pl
