1 instrukcja systemu alarmowego SMART GSM/TEL PL szybka zmiana języka na polski po resecie do ustawień fabrycznych kod 912 na klawiaturze (dla modelu X10 kod 911) karta SIM powinna mieć wyłączone sprawdzanie PIN, nr do wysyłania SMS należy wpisać z prefiksem 48xxxxxxxxx lub 0048xxxxxxxxx (należy sprawdzić, który działa poprawnie) a czasem samo XXXXXXXXX bez prefiksu (nie ma reguły i zależy to wyłącznie od operatora GSM danej karty) Spis treści 1. Funkcje i parametry techniczne 2. Rodzaje stref 3. Tryby uzbrojenia 4. Szczegóły dot. centrali alarmowej 5. Skróty klawiaturowe i skróty z klawiatury telefonu 6. Czas: Godzina, Data, Dzień tygodnia 7. Ustawienia powiadomień na telefony 8. Nr SMS administratora a. informacja SMS o braku i powrocie zasilania b. informacja SMS o każdorazowym uzbrojeniu i rozbrojeniu c. informacja SMS o braku połączenia stacjonarnego (np przecięta linia tel) d. informacja SMS o niskim poziomie naładowania akumulatora centralki 9. Nagranie własnego komunikatu powitalnego 10. Ustawienie opóźnienia na wyście 11. Ustawienie opóźnienia na wejście 12. Ustawienie czasu alarmowania syreny alarmowej 13. Aktywacja lub dezaktywacja syreny alarmowej 14. Włączenie lub wyłączenie dźwięków centrali 15. Ustawienia dot wdzwaniania 16. Programowanie czujek bezprzewodowych (dodawanie i usuwanie) 17. Ustawienie parametrów stref a. Aktywacja lub Deaktywacja strefy b. Zmiana nazwy czujki/pomieszczenia c. Włączenie lub wyłączenie opóźnienia na wejście 18. Monitoring do Centrali Monitoringu Firmy Ochroniarskiej 19. Ustawienie hasła dla Użytkownika 20. Ustawienie hasła dla Administratora 21. Odzyskanie hasła Administratora. 22. Zresetowanie centrali alarmowej / przywrócenie ust. fabrycznych 23. Uzbrojenie/Rozbrojenie przez SMS 24. Uzbrojenie/Rozbrojenie przez połączenie tel 25. Tabela Nr/Kodów Czujek i odpowiadającym im nazw (dla firm ochroniarskich) UWAGA: Centrala zawsze powinna być zasilana przez oryginalny zasilacz. Jeżeli zasilamy alarm bezpośrednio z akumulatora 12V to należy zastosować zabezpieczenie przepięciowe aby napięcię nie przekroczyło 12 V. Aby ładował się wewnętrzny akumulator centrali przełącznik z tyłu ma być zawsze w pozycji ON (jeżeli będzie na OFF akumulator się rozładuje po pewnym czasie). Dołączone baterie przez producenta mają różną datę produkcji i sugerujemy zakup firmowych baterii (np,varta, ENERGISER, PHILIPS etc). Cechy alarmu xsmart 1. Klawiatura dotykowa, duży wyświetlacz LCD 2. Podwójna niezależna łączność przez GSM lub linię stacjonarną 3. Kalendarz + 5 grup nr tel do powiadomień (do wyboru połączenie tel lub SMS) w tym 1 nr dla centrali monitoringu firmy ochroniarskiej. + 1 grupa SMS dla administratora do otrzymywania specjalnych smsów + 10 sek nagranie+ Opóźnienie Uzbrojenia + Opóźnienie Alarmowania + Ustawienie dźwięku alarmu + Ustawienie w trakcie połączenia tel + Programowanie bezprzewodowe + Parametry Stref + Hasło Użytkownika + Hasło Administratora + Reset +Historia ostatnich 100 wydarzeń stref w tym 30 stref bezprzewodowych (każda może pomieści po 4 czujki czyli w sumie 30x4 120 czujek bezprzewodowych) + 8 stref przewodowych, indywidulane parametry każdej strefy, nazwa, bypass, opóźnienie alarmowania, funkcja sprawdzania domkniętych drzwi, reakcja syreny 5. Sposób alarmowania: połączenie stacjonarne lub połączenie GSM lub wysłanie SMS 6. SMS o alarmie zawiera inf. o strefie alarmowania i nazwie czujki (nazwę wybiera się w parametrach strefy) 7. Praca z protokołem Contact ID (informacja o alarmie, informacja o trybie, brak i powrót zasilania, słaby akumulator) 8. Obsługa dzwonka bezprzewodowego tzw ding dong Parametry techniczne 1. Napiecie AC=100~230V, DC=12V 1A, 2. Prąd w czasie czuwania:<35ma (kiedy nie ładuje) Prad w czasie alarmowania:<120ma 3. Wbudowany akumulator 3.7V 800mAH (standardowy typ), podtrzymanie ok. 24 godzin, pełne ładowanie: 8 godzin 4. Moduł GSM 850/900/1800/1900Mhz, moc nadajnika GSM: 2W, Zasięg: >100m(w terenie otwartym) 5. Temp pracy: 10ºC ~ 70ºC Wilgotność:5%~80% str 1/9

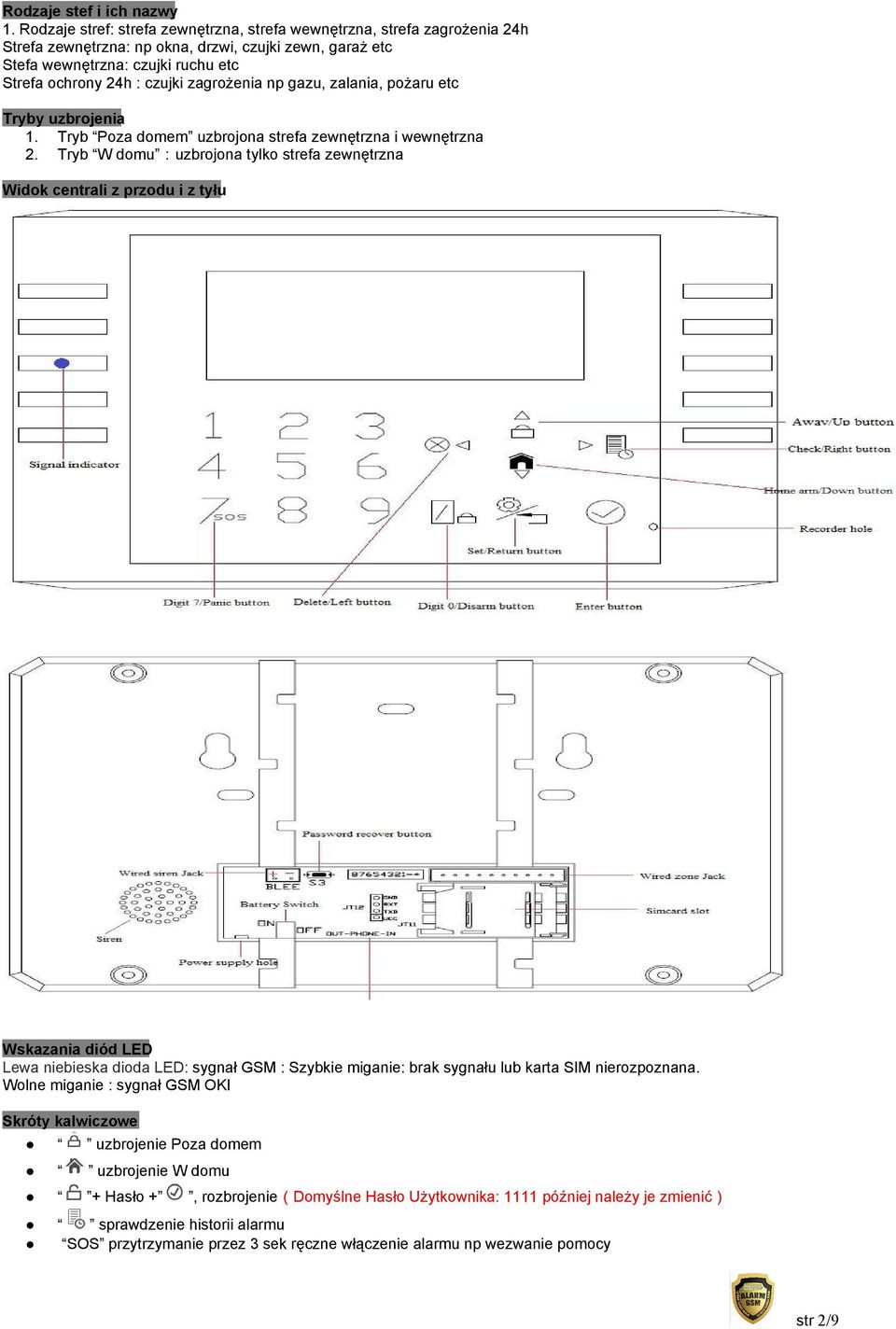

2 Rodzaje stef i ich nazwy 1. Rodzaje stref: strefa zewnętrzna, strefa wewnętrzna, strefa zagrożenia 24h Strefa zewnętrzna: np okna, drzwi, czujki zewn, garaż etc Stefa wewnętrzna: czujki ruchu etc Strefa ochrony 24h : czujki zagrożenia np gazu, zalania, pożaru etc Tryby uzbrojenia 1. Tryb Poza domem uzbrojona strefa zewnętrzna i wewnętrzna 2. Tryb W domu :uzbrojona tylko strefa zewnętrzna Widok centrali z przodu i z tyłu Wskazania diód LED Lewa niebieska dioda LED: sygnał GSM : Szybkie miganie: brak sygnału lub karta SIM nierozpoznana. Wolne miganie : sygnał GSM OKI Skróty kalwiczowe uzbrojenie Poza domem uzbrojenie W domu + Hasło +, rozbrojenie(domyślne Hasło Użytkownika: 1111 później należy je zmienić) sprawdzenie historii alarmu SOS przytrzymanie przez 3 sek ręczne włączenie alarmu np wezwanie pomocy str 2/9

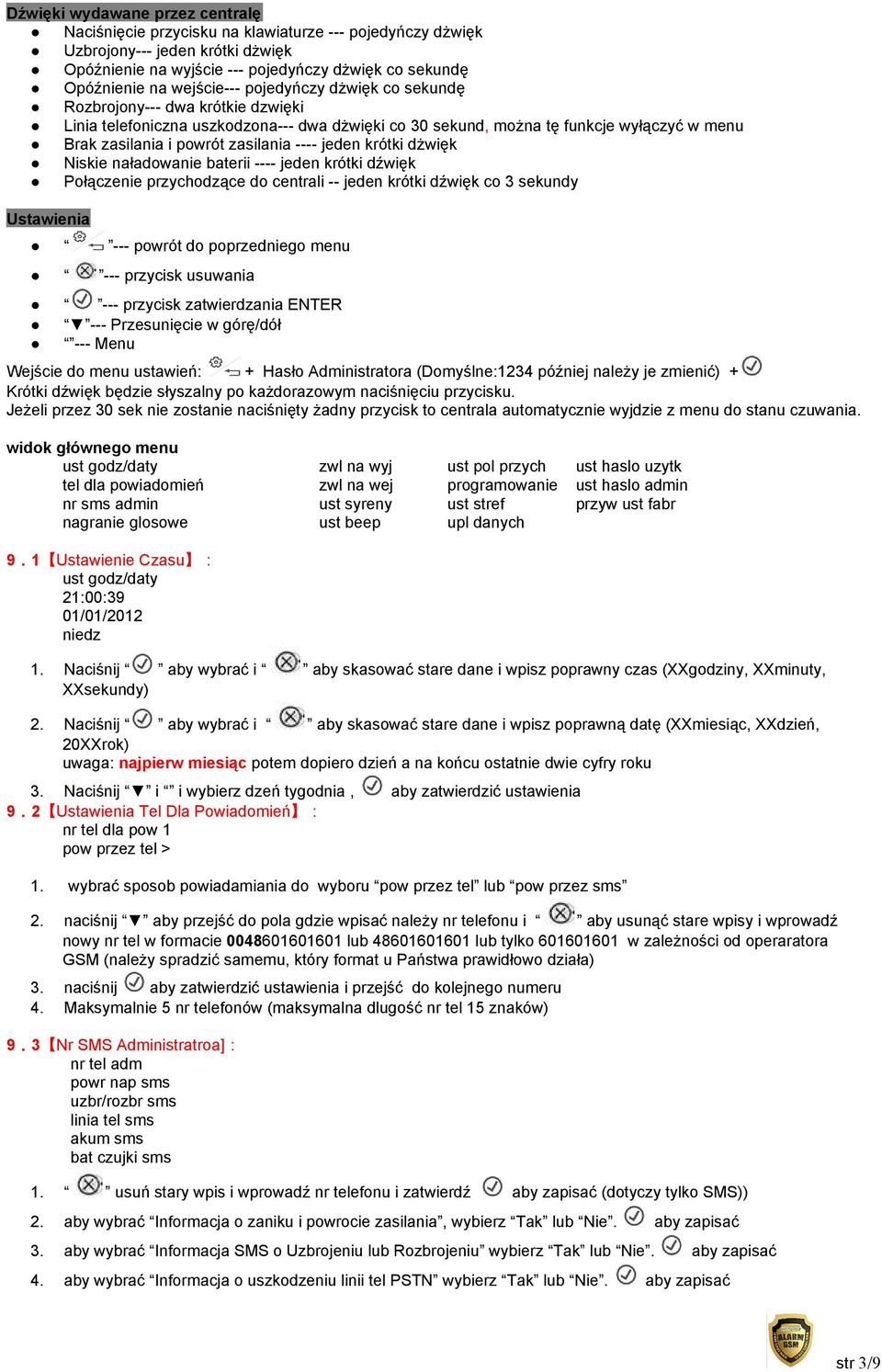

3 Dźwięki wydawane przez centralę Naciśnięcie przycisku na klawiaturze pojedyńczy dżwięk Uzbrojony jeden krótki dżwięk Opóźnienie na wyjście pojedyńczy dżwięk co sekundę Opóźnienie na wejście pojedyńczy dżwięk co sekundę Rozbrojony dwa krótkie dzwięki Linia telefoniczna uszkodzona dwa dżwięki co 30 sekund, można tę funkcje wyłączyć w menu Brak zasilania i powrót zasilania jeden krótki dżwięk Niskie naładowanie baterii jeden krótki dźwięk Połączenie przychodzące do centrali jeden krótki dźwięk co 3 sekundy Ustawienia powrót do poprzedniego menu przycisk usuwania przycisk zatwierdzania ENTER Przesunięcie w górę/dół Menu Wejście do menu ustawień: + Hasło Administratora (Domyślne:1234 później należy je zmienić) + Krótki dźwięk będzie słyszalny po każdorazowym naciśnięciu przycisku. Jeżeli przez 30 sek nie zostanie naciśnięty żadny przycisk to centrala automatycznie wyjdzie z menu do stanu czuwania. widok głównego menu ust godz/daty zwl na wyj ust pol przych ust haslo uzytk tel dla powiadomień zwl na wej programowanie ust haslo admin nr sms admin ust syreny ust stref przyw ust fabr nagranie glosowe ust beep upl danych 9.1 Ustawienie Czasu : ust godz/daty 21:00:39 01/01/2012 niedz 1. Naciśnij aby wybrać i aby skasować stare dane i wpisz poprawny czas (XXgodziny, XXminuty, XXsekundy) 2. Naciśnij aby wybrać i aby skasować stare dane i wpisz poprawną datę (XXmiesiąc, XXdzień, 20XXrok) uwaga: najpierw miesiąc potem dopiero dzień a na końcu ostatnie dwie cyfry roku 3. Naciśnij i i wybierz dzeń tygodnia, aby zatwierdzić ustawienia 9.2 Ustawienia Tel Dla Powiadomień : nr tel dla pow 1 pow przez tel > 1. wybrać sposob powiadamiania do wyboru pow przez tel lub pow przez sms 2. naciśnij aby przejść do pola gdzie wpisać należy nr telefonu i aby usunąć stare wpisy i wprowadź nowy nr tel w formacie lub lub tylko w zależności od operaratora GSM (należy spradzić samemu, który format u Państwa prawidłowo działa) 3. naciśnij aby zatwierdzić ustawienia i przejść do kolejnego numeru 4. Maksymalnie 5 nr telefonów (maksymalna dlugość nr tel 15 znaków) 9.3 Nr SMS Administratroa]: nr tel adm powr nap sms uzbr/rozbr sms linia tel sms akum sms bat czujki sms 1. usuń stary wpis i wprowadź nr telefonu i zatwierdź aby zapisać (dotyczy tylko SMS)) 2. aby wybrać Informacja o zaniku i powrocie zasilania, wybierz Tak lub Nie. aby zapisać 3. aby wybrać Informacja SMS o Uzbrojeniu lub Rozbrojeniu wybierz Tak lub Nie. aby zapisać 4. aby wybrać Informacja o uszkodzeniu linii tel PSTN wybierz Tak lub Nie. aby zapisać str 3/9

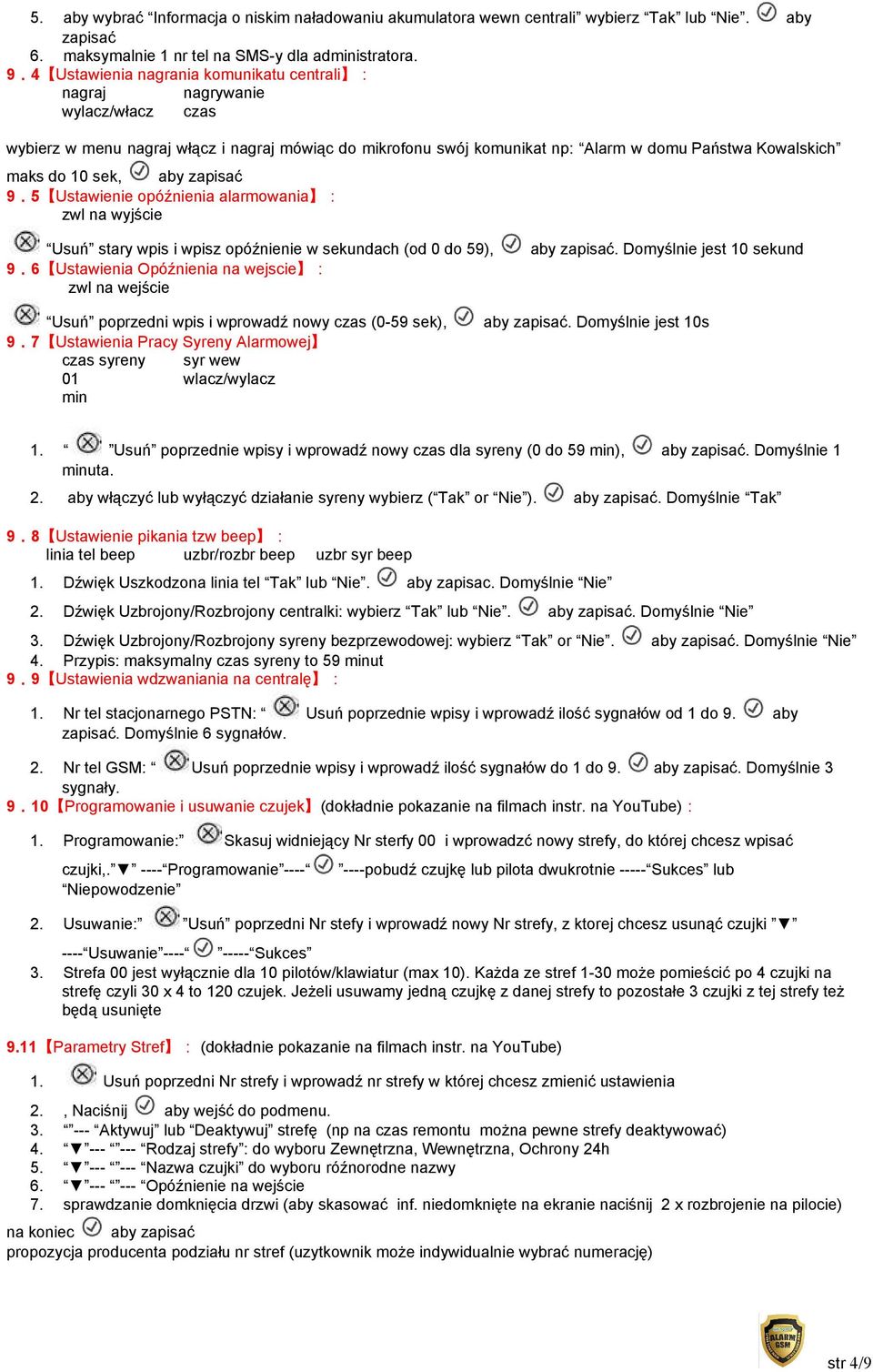

4 5. aby wybrać Informacja o niskim naładowaniu akumulatora wewn centrali wybierz Tak lub Nie. aby zapisać 6. maksymalnie 1 nr tel na SMS y dla administratora. 9.4 Ustawienia nagrania komunikatu centrali : nagraj nagrywanie wylacz/włacz czas wybierz w menu nagraj włącz i nagraj mówiąc do mikrofonu swój komunikat np: Alarm w domu Państwa Kowalskich maks do 10 sek, aby zapisać 9.5 Ustawienie opóźnienia alarmowania : zwl na wyjście Usuń stary wpis i wpisz opóźnienie w sekundach (od 0 do 59), 9.6 Ustawienia Opóźnienia na wejscie : zwl na wejście aby zapisać. Domyślnie jest 10 sekund Usuń poprzedni wpis i wprowadź nowy czas (0 59 sek), 9.7 Ustawienia Pracy Syreny Alarmowej czas syreny syr wew 01 wlacz/wylacz min aby zapisać. Domyślnie jest 10s 1. Usuń poprzednie wpisy i wprowadź nowy czas dla syreny (0 do 59 min), aby zapisać. Domyślnie 1 minuta. 2. aby włączyć lub wyłączyć działanie syreny wybierz ( Tak or Nie ). aby zapisać. Domyślnie Tak 9.8 Ustawienie pikania tzw beep : linia tel beep uzbr/rozbr beep uzbr syr beep 1. Dźwięk Uszkodzona linia tel Tak lub Nie. aby zapisac. Domyślnie Nie 2. Dźwięk Uzbrojony/Rozbrojony centralki: wybierz Tak lub Nie. aby zapisać. Domyślnie Nie 3. Dźwięk Uzbrojony/Rozbrojony syreny bezprzewodowej: wybierz Tak or Nie. aby zapisać. Domyślnie Nie 4. Przypis: maksymalny czas syreny to 59 minut 9.9 Ustawienia wdzwaniania na centralę : 1. Nr tel stacjonarnego PSTN: Usuń poprzednie wpisy i wprowadź ilość sygnałów od 1 do 9. aby zapisać. Domyślnie 6 sygnałów. 2. Nr tel GSM: Usuń poprzednie wpisy i wprowadź ilość sygnałów do 1 do 9. aby zapisać. Domyślnie 3 sygnały Programowanie i usuwanie czujek (dokładnie pokazanie na filmach instr. na YouTube): 1. Programowanie: Skasuj widniejący Nr sterfy 00 i wprowadzć nowy strefy, do której chcesz wpisać czujki,. Programowanie Niepowodzenie pobudź czujkę lub pilota dwukrotnie Sukces lub 2. Usuwanie: Usuń poprzedni Nr stefy i wprowadź nowy Nr strefy, z ktorej chcesz usunąć czujki Usuwanie Sukces 3. Strefa 00 jest wyłącznie dla 10 pilotów/klawiatur (max 10). Każda ze stref 1 30 może pomieścić po 4 czujki na strefę czyli 30 x 4 to 120 czujek. Jeżeli usuwamy jedną czujkę z danej strefy to pozostałe 3 czujki z tej strefy też będą usunięte 9.11 Parametry Stref : (dokładnie pokazanie na filmach instr. na YouTube) 1. Usuń poprzedni Nr strefy i wprowadź nr strefy w której chcesz zmienić ustawienia 2., Naciśnij aby wejść do podmenu. 3. Aktywuj lub Deaktywuj strefę (np na czas remontu można pewne strefy deaktywować) 4. Rodzaj strefy : do wyboru Zewnętrzna, Wewnętrzna, Ochrony 24h 5. Nazwa czujki do wyboru róźnorodne nazwy 6. Opóźnienie na wejście 7. sprawdzanie domknięcia drzwi (aby skasować inf. niedomknięte na ekranie naciśnij 2 x rozbrojenie na pilocie) na koniec aby zapisać propozycja producenta podziału nr stref (uzytkownik może indywidualnie wybrać numerację) str 4/9

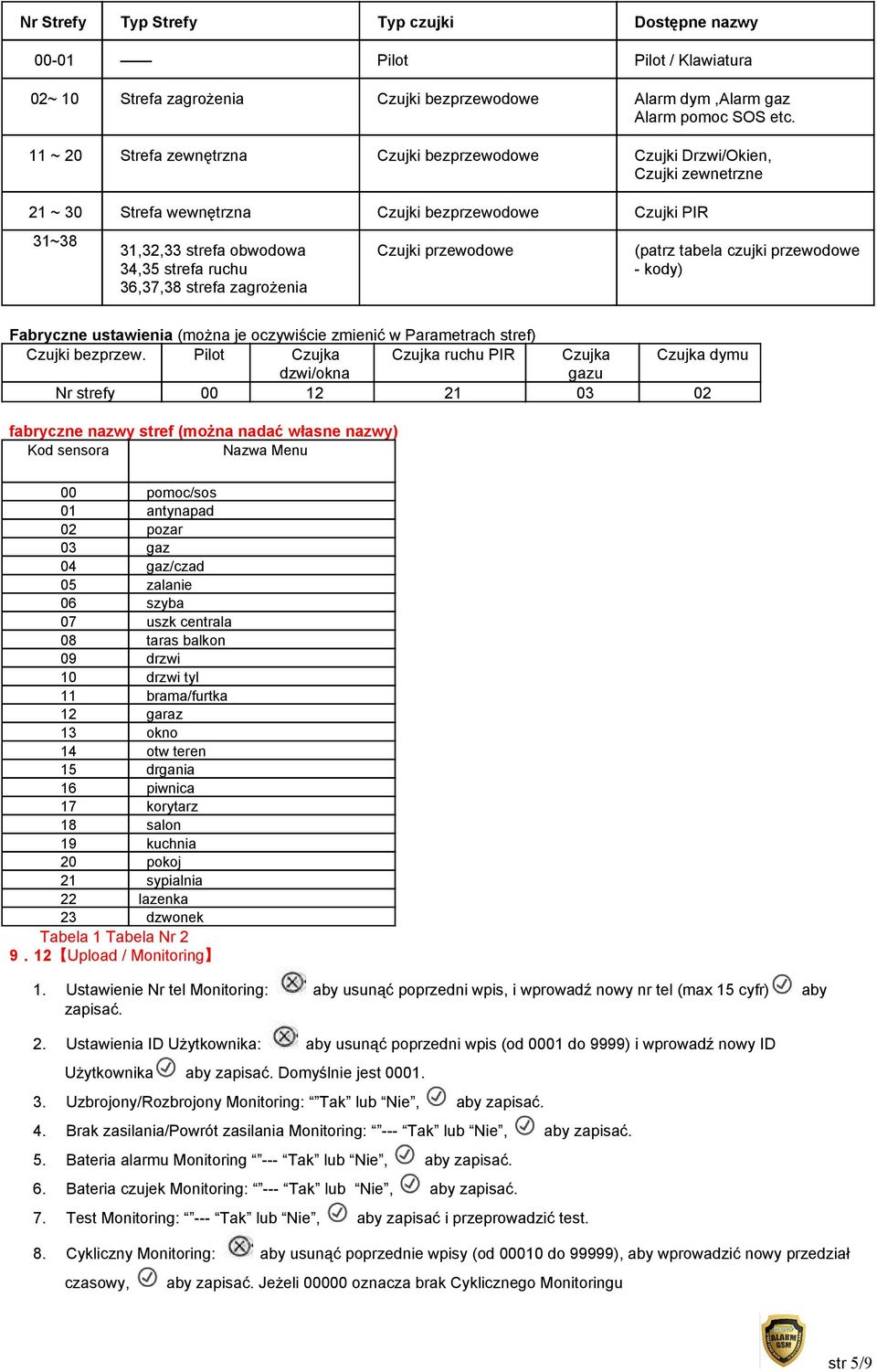

5 Nr Strefy Typ Strefy Typ czujki Dostępne nazwy Pilot Pilot / Klawiatura 02~ 10 Strefa zagrożenia Czujki bezprzewodowe Alarm dym,alarm gaz Alarm pomoc SOS etc. 11 ~ 20 Strefa zewnętrzna Czujki bezprzewodowe Czujki Drzwi/Okien, Czujki zewnetrzne 21 ~ 30 Strefa wewnętrzna Czujki bezprzewodowe Czujki PIR 31~38 31,32,33 strefa obwodowa 34,35 strefa ruchu 36,37,38 strefa zagrożenia Czujki przewodowe (patrz tabela czujki przewodowe kody) Fabryczne ustawienia (można je oczywiście zmienić w Parametrach stref) Czujki bezprzew. Pilot Czujka Czujka ruchu PIR Czujka Czujka dymu dzwi/okna gazu Nr strefy fabryczne nazwy stref (można nadać własne nazwy) Kod sensora Nazwa Menu 00 pomoc/sos 01 antynapad 02 pozar 03 gaz 04 gaz/czad 05 zalanie 06 szyba 07 uszk centrala 08 taras balkon 09 drzwi 10 drzwi tyl 11 brama/furtka 12 garaz 13 okno 14 otw teren 15 drgania 16 piwnica 17 korytarz 18 salon 19 kuchnia 20 pokoj 21 sypialnia 22 lazenka 23 dzwonek Tabela 1 Tabela Nr Upload / Monitoring 1. Ustawienie Nr tel Monitoring: aby usunąć poprzedni wpis, i wprowadź nowy nr tel (max 15 cyfr) aby zapisać. 2. Ustawienia ID Użytkownika: aby usunąć poprzedni wpis (od 0001 do 9999) i wprowadź nowy ID Użytkownika aby zapisać. Domyślnie jest Uzbrojony/Rozbrojony Monitoring: Tak lub Nie, aby zapisać. 4. Brak zasilania/powrót zasilania Monitoring: Tak lub Nie, aby zapisać. 5. Bateria alarmu Monitoring Tak lub Nie, aby zapisać. 6. Bateria czujek Monitoring: Tak lub Nie, aby zapisać. 7. Test Monitoring: Tak lub Nie, aby zapisać i przeprowadzić test. 8. Cykliczny Monitoring: aby usunąć poprzednie wpisy (od do 99999), aby wprowadzić nowy przedział czasowy, aby zapisać. Jeżeli oznacza brak Cyklicznego Monitoringu str 5/9

6 9. (domyślnie wyłączony ) 9.13 Hasło Użytkownika : Usuń oryginalne hasło i wprowadź nowe hasło (4 cyfry), usuń ponownie i wprowadź ponownie to hasło i zatwierdź aby zapisać. Domyśle Hasło Użytkownika Hasło Administratora : Usuń oryginalne hasło i wprowadź nowe (4 cyfry), usuń ponownie i wprowadź ponownie to hasło i zatwierdź zapisać. Domyślne Hasło Administratora Reset : Reset: Tak lub Nie, aby zapisać. Po resecie zostaną przywrócone wszystkie ustawienia fabryczne. Hasło Użytkownika: 1111 i Administratora:1234 Aby wyjść z Menu wciśnij ESC. Jeżeli nic nie będzie naciśnięte to po 30 sek automatycznie wyjdzie z menu.. Reset Hasła Administratora: naciśnij z tyłu alarmu przycisk przez 5 sek i usłyszysz sygnał 2 sek. Hasło Administratora zostanie zresetowane na 1234 Pozostałe Ustawienia informacji SMS: 1. Usuń stary nr SMS tel administratora i wprowadź nowy nr SMS. aby zapisać. Nr SMS admin to nie jest nr do informowania o alarmie. To numer do otrzymywania specjalnych inf SMS z centrali. 2. SMS o Braku zasilania zostanie wysłany po 8 sek od wyłączenia prądu. Jeżeli zasilanie powróci na ponad 30 sek otrzymamy SMS Powrót Zasilania. 3. SMS Uzbrojony/Rozbrojony informuje nas o każdym Uzbrojeniu lub Rozbrojeniu alarmu 4. SMS PSTN Wył informuje nas o uszkodzeniu lub przywróceniu łączności na tradycyjnej linii telefonicznej (typu TPSA) 5. SMS o Akumulatorze Alarmu informuje nas o niskim poziomie naładowania akumulatora centralki. 6. SMS o baterii w czujce informuje nas o niskim poziomie naładowania baterii w czujce. 7. W SMS będzie kod XXXX i to będzie wybrany Nr ID Użytkownika aby np firma ochroniarska wiedziała z jakiego domu jest sygnał. Szczegóły dot. połączenia tel. wyk. przez centralę i wysyłanych wiadomości SMS: Jeżeli centrala uruchomi alarm: 1. centrala alarmowa w pierwszej kolejności wysyła kody CID do centrali monitorigu firmy ochroniarskiej (przez linię tel) 2. następnie wykonuje połączenie i wysyła SMS na nr tel w takiej kolejności jak wpisał je użytkownik. SMS ma następującą treść: Nazwa stefy Nazwa czujki alarmuje 3. Po odebraniu połączenia usłyszą Państwo przez siebie nagrany komunikat np: Alarm u Państwa Kowalskich naciśnij 4 aby włączyć podsłuch naciśnij gwiazdkę aby zakończyć powiadamianie tel 4. bez naciśnięcia przycisku 4 w telefonie centrala będzie próbować połączyć się 3 razy na wszystkie zapisane nr telefonów i zakończy powiadamianie. Jak uzbroić lub rozbroić za pomocą SMS: 1. Aby włączyć Uzbrojenie poza domem : wyślij sms o następującej treści: Hasło Użytkownika XXXX1 np Jeżeli alarm się uzbroi otrzymamy SMS zwrotny (Alarm uzbrojony pomyślnie). 2. Aby włączyć Rozbrojenie : wyślij sms o następującej treści: Hasło Użytkownika XXXX0 np Jeżeli alarm się rozbroi otrzymamy SMS zwrotny (Alarm rozbrojony pomyślnie). 3. Jak zaprogramować klawiaturę: zaprogramuj klawiaturę do strefy 00. Jak zaprogramować dzwonek: zaprogramuj dzwonek do odpowiedniej strefy (fabrycznie jest to 30). Kod odp. za rozpoznawanie sygnału jako sygnał dzwonka to kod 24 Jak zaprogramować syrenę bezprzewodową. Instrukcja poniżej. Jak można ubzroić lub rozbroić alarm: za pomocą pilota, klawiatury centrali, połączenie tel, sms lub klawiatury bezprzew Jak sterować centralą przez telefon: Zadzwoń na nr swojego alarmu (poczta głosową i przekierowania wyłączyć) i usłyszysz jeden sygnał: a. wpisz swoje hasło XXXX i zatwierdź #, usłyszysz jeden sygnał ponownie i po tym sygnale naciśnij odpowiedni klawisz: 1 aby włączyć Uzbrojenie poza domem 2 aby włączyć Uzbrojenie W domu 3 aby Rozbroić 4 aby włączyć podsłuch przez 15 sek (naciśnij wielokrotnie aby mieć podsłuch przez dłuższy czas) 5 aby odsłuchać swoje nagranie * aby zakończyć połączenie b. bez żadnej operacji po 20 sek centrala się rozłączy Priorytet alarmowania: jeżeli linia tel jest zajęta a alarm się załączy wtedy centrala przerywa trwającą rozmowę i wykonuje połączenie tel. Jeżeli oczywiście tel stacjonarny nie jest podłączony do centrali i korzystamy wyłącznie z GSM to centrala od razu wykonuje połącznie przez GSM. aby str 6/9

7 Jak skasować komunikat o słabej baterii w czujce: Naciśnij skasować. Strefy przewodowe Jak podłączyć czujki przewodowe typu NC: aby przeczytać komunikat i naciśnij Kasuj aby Jak podłączyć czujki przewodowe typu NO: Uwaga:V1 oznacza +12V a A1 oznacza strefy od 31 do 38 szczególy tutaj: RYy_VodaJQCClMlwZbzA/ Opis podstawowych akcesoriów (Bezprzewodowych) w trakcie programowania należy zwrócić uwagę na nie wzbudzać czujek, które w danym momencie nie mają być przypisane jeżeli centrala niereaguje na sygnały przy programowaniu oznacza to, że należy w spokoju ładować centralę przez min 8 godz i w tym czasie jej nie używać aby się nie świecił wyświetlacz Pilot do sterowania centralą (uzborojenie/ rozbrojenie) lub do wezwania Pomocy SOS lub załączenia Antynapadu dane techniczne: Zasilanie: 27A 12V bateria (Średnia żywotność baterii: 1 rok), Zasięg: 100m Programowanie / Usuwanie Dodawnie pilota SET + Kod administratora + aby wybrać Programowanie + ENT + naciśnij przycisk aby skasować wyświetlane 00 i wprowadź nr strefy dla pilotów (tylko strefy o nr 00 lub 01) aby wybrać Dodaj + ENT ( LCD wyświetli Czeka na 2 sygnały ; Naciśnij dwukrotnie dowolny przycisk w pilocie i alarm wyświetli Sukces i tak samo można przypisać kolejny pilot. Maksymalnie 8 pilotów (4 piloty w strefie 00 i 4 piloty w strefie 01) Usuwanie pilota SET + Kod administratora + aby wybrać Programowanie + ENT + naciśnij przycisk Usuń aby skasować poprzedni wpis i wprowadź nr strefy dla pilotów (tylko 00 lub 01) aby wybrać Usuwanie + ENT Bezprzewodowa czujka otwarcia drzwi Cechy: Głównie monitoruje Zewnętrzną/Obwodową strefę jeżeli drzwi (lub okno) zostaną otwarte wtedy wysyła sygnał do centrali. Dane techniczne: zasilanie: 23A 12V typowa bateria (krótki paluszek), czestotliwosć: 433MHZ zasięg: 100m (w terenie otwartym), średnia żywotność baterii: 1 rok telerancja rozsunięcia magnesów: <4cm str 7/9

8 Progarmowanie / Usuwanie Dodawanie SET + Hasło Administratora + aby wybrać Programowanie + ENT + naciśnji przycisk aby skasować wyswietlanie 00 ii wprowadź YY nr strefy do której chcesz dodać czujkę wybierz Dodaj + ENT (LCD wyświetli napis czeka na dwa sygnaly ); Rozsun dwukrotnie magnesy czujki otwracia tak aby centrala ja przypisała. Na ekranie pojawi się Sukces. Y Y :oznacza nr strefy i domyślnie czujki otwarcia wpisuje się do stref 11~20 Usuwanie SET + Hasło Administratora + aby wybrać Programowanie Usuwanie + ENT + naciśnij przycisk kasowania + wprowadź YY nr strefy z ktorej chcesz usunąć czujkę wybierz Kasuj + ENT (LCD wyświetli Sukces ) wszystkie czujki w tej strefie zostaną wykasowane. Bezprzewodowa czujka ruchu Cechy: głównie monitoruje Wewnętrzną strefę, kiedy wykryje ruch człowieka czujka wysyła sygnał do centrali. Dane techniczne: zasilanie: typowa bateria 9V, zasięg:: 100m (w terenie otwartym), żywotność baterii: 1 rok obszar detekcji: m zalecamy docelowo ustawić zworkę na oszczędny tryb pracy baterii na poz 5 min (nie wpływa to szybkość reakcji czujki tylko zwiększa przerwę na przerwy miedzy wzbudzeniami) Progarmowanie / Usuwanie Programowanie SET + Hasło Administratora + aby wybrać Programowanie + ENT + naciśnji przycisk kasowania aby wykasować 00 + i wprowadź YY nr strefy do której chcesz dodać czujkę wybierz Programuj + ENT ( LCD wyświetli napis czeka na 2 sygnały ); Poruszaj ręką przed czujką aby dioda się zapaliła dwa razy. Na ekranie pojawi się Sukces. Y Y :oznacza nr strefy i domyślnie czujki ruchu wpisuje się do stref 21~30 Usuwanie SET + Hasło Administratora + aby wybrać Programowanie Usuwanie + ENT + naciśnij przycisk kasowania + wprowadź YY nr strefy z której chcesz usunąć czujkę wybierz Kasuj + ENT (LCD wyświetli Sukces ) wszystkie czujki w tej strefie zostaną wykasowane. szczegółowa instrukcja Syrena zewnętrzna bezprzewodowa Programowanie bezwzględnie wykonać przed montażem syreny na ścianie aby syrena przeszła w tryb programowania nalezy podlaczyc ja do zasilacza lub wcisnąć i przytyrzymać zielony przycisk syrena wyda dwa dżwięki i wtedy należy puścić przycisk (zaczną migać diody) i syrena będzie w trybie programowania w czasie migania diód, przytrzymaj przez 2 sek przycisk SOS na klawiaturze centrali syrena odbierze sygnał z centrali i będzie już zaprogramowana i zacznie wyć (można ją wyłączyć wyłączając alarm w centralce za pomocą klawiatury lub pilota) czerowony przyciski to załączenie lub wyłączenie zasialania z akumulatora (w czasie pracy powinno być włączone aby w przypadku braku napięcia syrena działała nieprzerwanie) 1, Zapytanie o stan pracy alarmu przez SMS wyślij SMS o treści XXXXC gdzie XXXX to hasło użytkownika (otrzymamy komunikat z inf o pracy alarmu) 2, Funkcja Uzbrojenia/Rozbrojenia o zadanej godzinie Wejdź do menu CZASOWE UZBR/ROZBR, użytkownik może ustalić stałą godzinę dla uzbrojenia zewn+wewn, uzbrojenia wewn oraz całkowitego rozbrojenia. : oznacza brak automatycznego uzbrajania. 3, Wlasne nazwy dla stref ustalone przez SMS najpierw wyślij na nr alarmu SMS: str 8/9

9 XXXX#XXYYY*ZZZ# alarm wyda dźwięk DI: uwagi: XXXX: hasło użytkownika (nie mylić z hasłem admina) XX: nr strefy 23 grupy YYYY :nowa nazwa strefy (litery bez polskich znaków oraz cyfry) o łącznej długości ze spacjami 13 znaków ZZZ:kod CID identyfikacyjny dla centrali agencji ochrony, (kod 3 cyfrowy!) Jezeli będzie 000 to CID pozostanie bez zmian następnie: idź do menu PARAMETRY STREF zmień nazwę na jedną z nowo zapisanych w alarmie uprzednio wysłanych przez SMS poniżej przykład nadania nazwy ZAPLECZE dla strefy 02 : Użytkownik chce ustawić ZAPLECZE jako strefę 02 i nadać jej kod identyfikacyjny 130 (do rozpoznawania przez agencję ochrony) 1111#02ZAPLECZE*130# gdzie 1111 to hasło usera 02: nr strefy ZAPLECZE: nowa nazwa strefy 130 to kod identyfikacyjny CID dla agencji ochrony 4, Przywrócenie nazw stref do ustwień fabrycznych wyślij : XXXX#XX*000#, centrala wyda sygnał DI Jeżeli użytkownik chce przywrócić ponownie ustawienia fabryczne dla strefy 02: 1111#02*000# str 9/9
