Bezprzewodowy ALARM Model GSM5

Transkrypt

1 Bezprzewodowy ALARM Model GSM5 Instrukcja Zestaw standardowo zawiera: centralka alarmowa wbudowany przemysłowy moduł GSM 900/1800MHz; bezprzewodowy czujnik ruchu (PIR); bezprzewodowy czujnik otwarcia drzwi lub okna (KONTRAKTRON); głośnik do komunikacji dwustronnej (opcjonalnie); głośna przewodowa syrena (110dB); dwa piloty 1

2 FUNKCJE Rozdział 1 Funkcje i specyfikacja 16 stref bezprzewodowych oraz 5 stref przewodowych można konfigurować na różne sposoby: całkowity alarm, alarm konkretnych stref wewnętrznych, alarm stref 24 godzinnych Zdalna konfiguracja i kontrola alarmu poprzez wiadomości SMS lub poprzez połączenie telefoniczne Nagranie 10-sekundowej wiadomości głosowej odtwarzanej przy wzbudzeniu alarmu. Max 5 numerów telefonów, do których alarm wysyła wiadomość SMS Max 5 numerów telefonów, do których dzwoni alarm Ustalenie stałych godzin uzbrajania i rozbrajania alarmu Dwukierunkowa komunikacja głosowa. Oznacza to możliwość podsłuchu oraz rozmowy z osobami znajdującymi się przy instalacji alarmowej. Głośna syrena alarmowa Konfiguracja numerów agencji ochrony (w przypadku braku współpracy z agencją ochrony może to być własny numer komórkowy): połączenie telefoniczne przy wzbudzeniu alarmu i/lub sms przy wzbudzeniu alarmu, test CLIP przy uzbrojeniu alarmu i test CLIP przy rozbrojeniu alarmu. Funkcja wezwania pomocy (Panic Switch) Przekaźnik do załączania urządzeń zewnętrznych podczas włączenia alarmu: np. do podłączenia kamery. Powiadamianie wiadomością SMS o braku zasilania oraz o jego wznowieniu. Wbudowana bateria podtrzymująca zasilanie. Wbudowany moduł GSM 900/ WAVECOM Kompletny bezprzewodowy łatwy do instalacji w niewielkich pomieszczeniach: mały dom, magazyn, garaż, kiosk itp. (komplet zawiera: centralę alarmową, 2 piloty, 1 bezprzewodowy czujnik ruchu (PIR), 1 bezprzewodowy czujnik otwarcia drzwi/okien (KONTRAKTRON), przewodowa syrena alarmowa 110dB, zasilacz 12V, opcjonalnie głośnik do dwukierunkowej komunikacji głosowej). 2

3 Rozdział 2 Instalacja i konfiguracja Instalacja i konfiguracja całego alarmu jest wyjątkowo łatwa i nie wymaga specjalistycznej wiedzy. Poniżej przestawiamy opis podstawowej konfiguracji, która powinna zająć kilka minut. Dalsze rozdziały szerzej opisują kodowanie urządzenia. Jeśli zakupili Państwo zestaw już w pełni skonfigurowany to można od razu przejść do końca tej strony INSTALACJA SYRENY ALARMOWEJ Włóż kartę SIM (z wyłączoną funkcją żądania kodu PIN). Przykręć antenę GSM (w razie konieczności zainstalować antenę o większej mocy) Podłącz centralę alarmową do zasilania i włącz. Obserwuj diody. Dioda STATUS powoli mrugająca na pomarańczowo oznacza, że szuka zasięgu sieci GSM. Może to potrwać do 60 sekund. Dioda powinna zacząć stale świecić na zielono. Dopiero wówczas można przejść do dalszych kroków instalacji. Jeśli jednak nie zobaczymy święcącej zielonej diody to musimy wyłączyć urządzenie i sprawdzić poprawność zainstalowanej karty SIM i anteny GSM. Czynność możemy powtórzyć. Przygotuj bezprzewodowe czujniki (jeśli potrzeba zainstaluj baterie). Włącz czujnik ruchu (przełącznik z tyłu) Przygotuj piloty. Naciśnij przycisk RESET z tyłu centralki przez 2 sekundy, aż kontrolka zacznie świeci stale na czerwono (teraz możemy dodać bezprzewodowe czujniki i piloty). Jeśli przez 20 sekund centralka alarmowa nie wykryje żadnego urządzenia to status wykrywania czujników może się wyłączyć. Naciśnij i krótko przytrzymaj na pierwszym pilocie przycisk emergency/zagrożenie (oznaczony na pilocie dzwoneczkiem). Wówczas centralka alarmowa nauczy się kodu pierwszego pilota co zauważysz poprzez krótkie mrugnięcie czerwonej diody na centralce alarmowej. Powtórz tę samą czynność z drugim pilotem. Następnie włącz czujnik ruchu tak aby na tym czujniku zapaliła się na krótko czerwona dioda. W tym samym czasie na centralce alarmowej pojawi się krótkie mrugnięcie czerwonej diody. Wyłącz czujnik ruchu. Zaraz po tym dokonaj zbliżenia elementów czujnika drzwi (kontraktron) po czym je oddal ta aby na tym czujniku zaświeciła się czerwona dioda. Teraz również na centralce pojawi się krótkie mrugnięcie czerwonej diody. Czujniki zostały już skonfigurowane z centralką. Jeśli na centralce alarmowej cały czas świeci się czerwona dioda oznaczająca konfigurację czujników to możesz już wyłączyć tę funkcję poprzez ponowne wciśnięcie przycisku RESET lub poczekać ok. 20 sekund aż dioda STATUS zacznie świecić na zielono. Jeżeli po 40 sekundach nie zapali się zielona dioda to wyłącz centralkę i ponownie włącz. Nagraj wiadomość głosową - jest to opcja i nie musisz wykonywać tej czynności. W celu nagrania 10-sekundowej wiadomości naciśnij przez 2 sekundy RECORD z tyłu centralki. Zaświeci się wówczas dioda RECORD. Teraz nagraj wiadomość mówiąc do centralki. Po 10 sekundach dioda zgaśnie i wiadomość jest nagrana.. Dodaj odbiorcę lub max 5 odbiorców informacji o alarmie. Dodawanie odbiorców odbywa się poprzez wysyłanie sms ów z jakiegokolwiek telefonu komórkowego na numer GSM znajdujący się w centralce alarmowej: Wyślij :hasło#10# # (domyślne hasło: ) Wyślij: hasło#15# # Ustawienia takie spowodują, że na numer będzie wysyłany sms o alarmie oraz że na numer będzie wykonywane połączenie telefoniczne. Wówczas odbiorca połączenia może odsłuchać 10-sekundową nagraną wiadomość: np. włamanie do mieszkania przy ulicy Grunwaldzkiej 10 mieszkania 5. Proszę o interwencję W przypadku braku nagranej wiadomości głosowej po odebraniu połączeniu przez 10 sekund słychać ciszę a następnie automatycznie mamy podsłuch otoczenia centrali alarmowej. Zaktualizuj czas systemu alarmowego wysyłając do centralki sms a o treści: #31# Zainstaluj syrenę alarmową 2 pierwsze styki po lewej stronie (czerwony to plus i podłączamy do 2-go styku od lewej strony czarny (-) podłączamy do 1-go styku od lewej Zainstaluj głośnik do komunikacji dwustronnej (w zestawie znajduje się pod plastikowym elementem pudełka) jeden kabelek podłączamy do 1-go styku od lewej strony drugi podłączamy do 5-go styku od lewej) 3

4 Jak korzystać z pilotów Na pilocie są dostępne 4 przyciski. Zazwyczaj używane są 2 podstawowe przyciski: uzbrojenie pełne oraz rozbrojenie Uzbrojenie pełne (aktywne po około 10 sekundach od wciśnięcia) wszystkie czujniki będą wzbudzały alarm Rozbrojenie wszystkie czujniki rozbrojone, za wyjątkiem czujników dymu, gazu, czadu - jeśli takie są Uzbrojenie częściowe (opcjonalnie) czujniki przypisane do stref wewnętrznych nie będą wszczynały alarmu. Wzbudzenie alarmu to tzw przycisk napadowy. Jego naciśnięcie spowoduje natychmiastowe wszczęcie alarmu TEST INSTALACJI ALARMOWEJ Naciśnij przycisk uzbrojenia alarmu na pilocie (zamknięta kłódka). Dioda STATUS zacznie mrugać na zielono. Teraz rozdziel dwa elementu bezprzewodowego czujnika drzwi (kontraktron). Wówczas mamy zdarzenie alarmowe: załączy się syrena, centralka wysyła wiadomość sms o alarmie na numer następnie wykonuje połączenie na numer Jeśli nagraliśmy 10-sekundową wiadomość głosową to centralka odtworzy ją na początku tego połączenia. Po odsłuchaniu wiadomości możesz wybrać w swoim telefonie komórkowych sekwencję 1#0# co spowoduje wyłączenie alarmu lub 2#0# co spowoduje wyłączenie syreny (spójrz na kodowanie 1# - 5# w tabelach w końcowej części instrukcji) ZDALNA KONTROLA opisana szerzej poniżej Zadzwoń na numer karty SIM znajdującej się w centralce alarmowej. Zaraz po połączeniu usłyszysz długi sygnał di. Wpisz hasło i zatwierdź # (domyślnie #). Wówczas powinieneś usłyszeć sługi sygnał di co oznacza, że hasło jest prawidłowe. Jeśli usłyszysz 2 sygnały di to oznacza, że hasło jest nieprawidłowe, bądź nastąpiły zakłócenia w trakcie wprowadzania hasła. Jeśli nie wprowadzisz właściwego hasła w przeciągu 30 sekund połączenie zostanie przerwane. Teraz możesz zdalnie sterować systemem alarmowym. W niektórych modelach od razu słyszysz co się dzieje w okolicach centrali alarmowej (w pozostałych modelach aby podsłuchiwać należy wprowadzić kod 3#1#). Z kolei aby mówić do osób znajdujących się przy centralce należy wybrać kod 4#1# (głośnik do komunikacji dwustronnej opcjonalnie). Można też zdalnie sterować alarmem poprzez wiadomości SMS szczegóły poniżej. 4

5 CZĘSTE OPERACJE Jak zdalnie uzbroić lub rozbroić alarm poprzez wiadomość SMS Podobnie jak w przypadku połączeń telefonicznych alarmem można również sterować zdalnie poprzez wysłanie wiadomości SMS. Takie wiadomości SMS można mieć już wcześniej przygotowane w pamięci swojego telefonu tak aby w potrzebie mieć już je napisane i tylko wysłać. Bardzo funkcjonale jest to, że centralka zawsze odpowie nam SMSem na nasze żadanie. Kodowanie omawia szczegółowo kolejny rozdział, ale my podamy poniżej kody do uzbrojenia i rozbrojenia alarmu: Uzbrojenie alarmu poprzez SMS: #1#1# Prawidłowy zwrotny komunikat: All arm Rozbrojenie alarmu poprzez SMS: #1#0# Prawidłowy zwrotny komunikat: Disarm Sprawdzenie statusu alarmu (czy jest uzbrojony czy nie) #1# Prawidłowy zwrotny komunikat: All arm lub Disarm Jak zdalnie uzbroić lub rozbroić alarm poprzez połączenie telefoniczne Zadzwoń na numer centralki alarmowej. Zaraz po tym jak usłyszysz długi sygnał di wpisz na klawiaturze swojego telefonu hasło i zatwierdź znakiem #, domyślnie: #. Powinieneś usłyszeć ponownie długi sygnał di (jeśli usłyszysz dwa krótkie sygnały di to oznacza to, że albo błędnie wpisałeś hasło albo nastąpiły zakłócenia w sieci gsm podczas wpisywania hasła). Teraz wpisz 1#1#. Możesz się rozłączyć, a alarm został uzbrojony. Jeśli wybierzesz 1#0# to alarm zostanie rozbrojony. Możesz też ułatwić sobie zdalny dostęp poprzez zapisanie w swoim telefonie komórkowym numeru alarmu od razu z kodami. Zakładamy, że numer znajdujący się w centralki alarmowej to , a hasło centralki to , np.: p123456# - po potwierdzeniu długim sygnałem di gotowy do kodowania (włączony podsłuch - część modeli) p123456#1#1# - po potwierdzeniu długim sygnałem di alarm uzbojony p123456#4#1# - po potwierdzeniu długim sygnałem di możesz mówić do osób znajdujących się w okolicach alarmu Znak p uzyskujemy w telefonie zazwyczaj poprzez trzykrotne wciśnięcie znaku * w lewym dolnym rogu klawiatury telefonu. Pamiętaj - potwierdzenie komend zawsze musi zakończyć się długim sygnałem di. Jak nadać polską nazwę czujnikowi w danej strefie. Urządzenie można ustawić tak, aby w przypadku wtargnięcia intruza wysłało wiadomość SMS po polsku i z informacją który czujnik. Jeśli więc czujnik ruchu jest dodany w strefie 01 (numer strefy do której został dodany czujnik możemy rozpoznać w treści SMSa alarmowego jaki wysyłany jest w trakcie wzbudzenia alarmu). Po uzbrojeniu alarmu dokonaj wzbudzenia czujnika. Wówczas centrala wyśle na Twój telefon komórkowy wiadomość SMS, gdzie w na końcu jego treści będzie numer strefy jaka została naruszona. Jeśli będzie to strefa np. 01 i wysłał to czujnik ruchu np. w korytarzu to możesz teraz nadać nazwę tej strefie i zarazem czujnikowi. Wystarczy, że wyślesz wiadomość SMS do centrali alarmowej o treści: #51#1#czujnik ruchu korytarz# to domyślne hasło, które oczywiście można zmienić 5

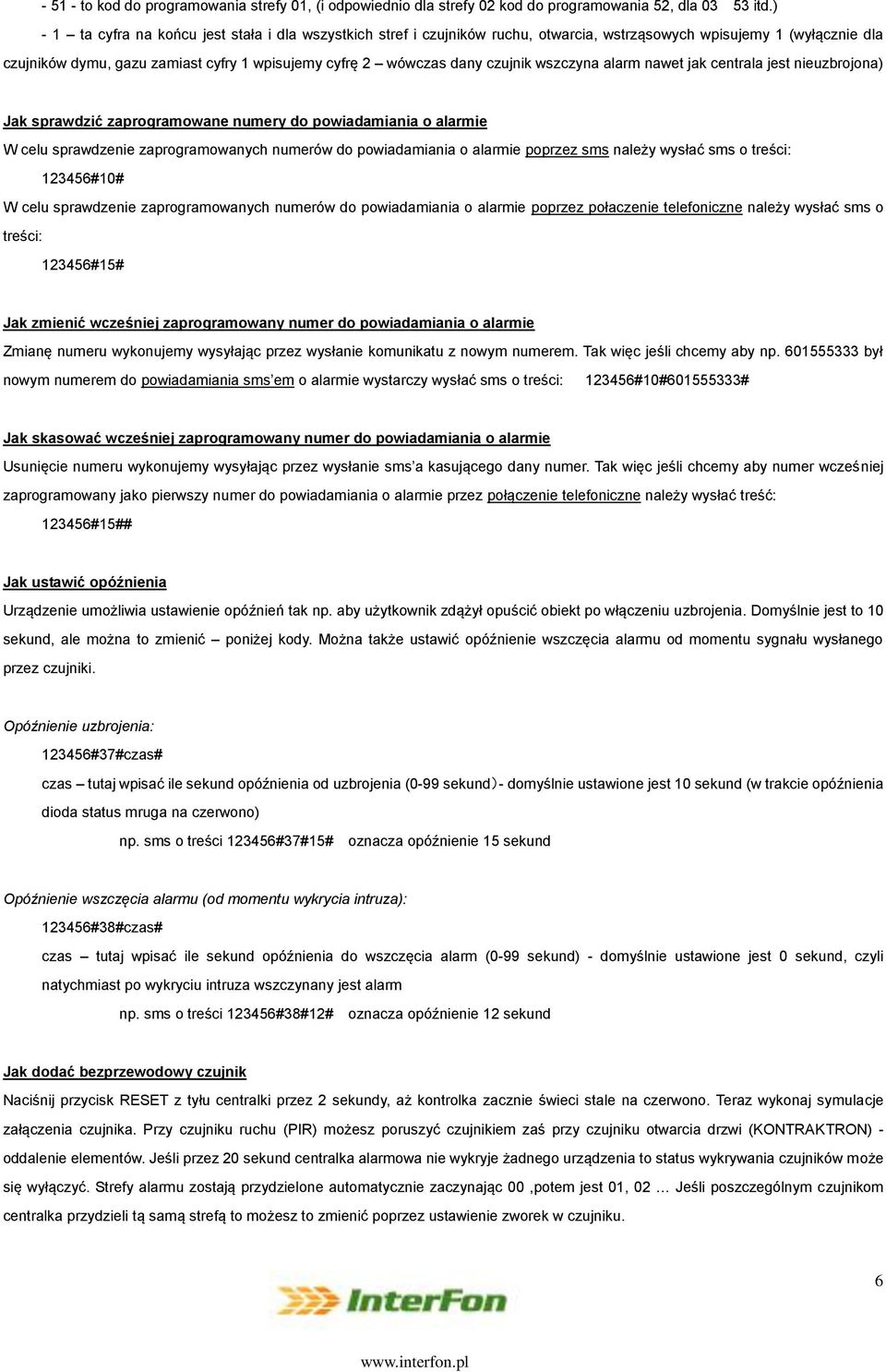

6 to kod do programowania strefy 01, (i odpowiednio dla strefy 02 kod do programowania 52, dla itd.) - 1 ta cyfra na końcu jest stała i dla wszystkich stref i czujników ruchu, otwarcia, wstrząsowych wpisujemy 1 (wyłącznie dla czujników dymu, gazu zamiast cyfry 1 wpisujemy cyfrę 2 wówczas dany czujnik wszczyna alarm nawet jak centrala jest nieuzbrojona) Jak sprawdzić zaprogramowane numery do powiadamiania o alarmie W celu sprawdzenie zaprogramowanych numerów do powiadamiania o alarmie poprzez sms należy wysłać sms o treści: #10# W celu sprawdzenie zaprogramowanych numerów do powiadamiania o alarmie poprzez połaczenie telefoniczne należy wysłać sms o treści: #15# Jak zmienić wcześniej zaprogramowany numer do powiadamiania o alarmie Zmianę numeru wykonujemy wysyłając przez wysłanie komunikatu z nowym numerem. Tak więc jeśli chcemy aby np był nowym numerem do powiadamiania sms em o alarmie wystarczy wysłać sms o treści: #10# # Jak skasować wcześniej zaprogramowany numer do powiadamiania o alarmie Usunięcie numeru wykonujemy wysyłając przez wysłanie sms a kasującego dany numer. Tak więc jeśli chcemy aby numer wcześniej zaprogramowany jako pierwszy numer do powiadamiania o alarmie przez połączenie telefoniczne należy wysłać treść: #15## Jak ustawić opóźnienia Urządzenie umożliwia ustawienie opóźnień tak np. aby użytkownik zdążył opuścić obiekt po włączeniu uzbrojenia. Domyślnie jest to 10 sekund, ale można to zmienić poniżej kody. Można także ustawić opóźnienie wszczęcia alarmu od momentu sygnału wysłanego przez czujniki. Opóźnienie uzbrojenia: #37#czas# czas tutaj wpisać ile sekund opóźnienia od uzbrojenia (0-99 sekund)- domyślnie ustawione jest 10 sekund (w trakcie opóźnienia dioda status mruga na czerwono) np. sms o treści #37#15# oznacza opóźnienie 15 sekund Opóźnienie wszczęcia alarmu (od momentu wykrycia intruza): #38#czas# czas tutaj wpisać ile sekund opóźnienia do wszczęcia alarm (0-99 sekund) - domyślnie ustawione jest 0 sekund, czyli natychmiast po wykryciu intruza wszczynany jest alarm np. sms o treści #38#12# oznacza opóźnienie 12 sekund Jak dodać bezprzewodowy czujnik Naciśnij przycisk RESET z tyłu centralki przez 2 sekundy, aż kontrolka zacznie świeci stale na czerwono. Teraz wykonaj symulacje załączenia czujnika. Przy czujniku ruchu (PIR) możesz poruszyć czujnikiem zaś przy czujniku otwarcia drzwi (KONTRAKTRON) - oddalenie elementów. Jeśli przez 20 sekund centralka alarmowa nie wykryje żadnego urządzenia to status wykrywania czujników może się wyłączyć. Strefy alarmu zostają przydzielone automatycznie zaczynając 00,potem jest 01, 02 Jeśli poszczególnym czujnikom centralka przydzieli tą samą strefą to możesz to zmienić poprzez ustawienie zworek w czujniku. 6

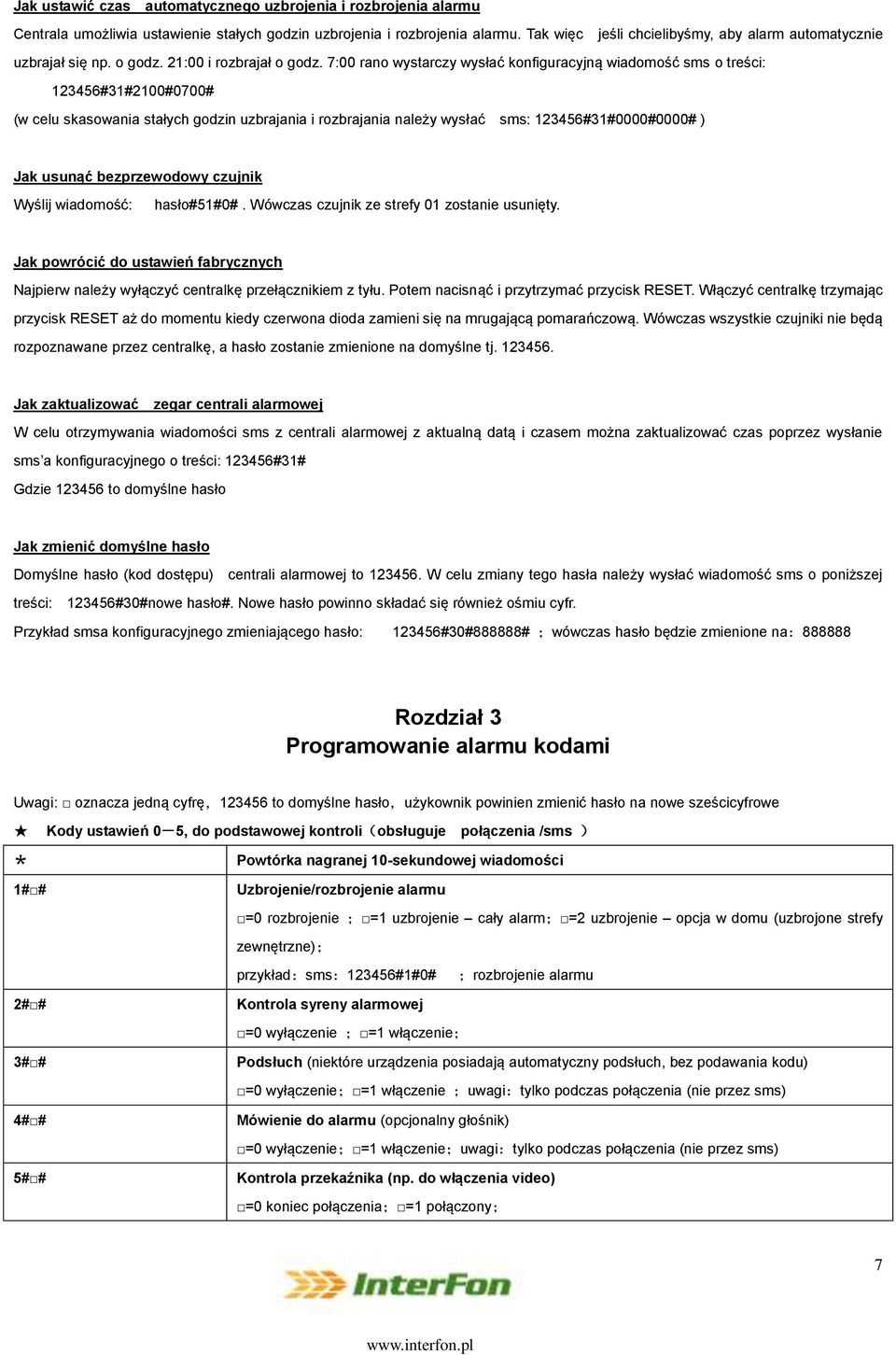

7 Jak ustawić czas automatycznego uzbrojenia i rozbrojenia alarmu Centrala umożliwia ustawienie stałych godzin uzbrojenia i rozbrojenia alarmu. Tak więc jeśli chcielibyśmy, aby alarm automatycznie uzbrajał się np. o godz. 21:00 i rozbrajał o godz. 7:00 rano wystarczy wysłać konfiguracyjną wiadomość sms o treści: #31#2100#0700# (w celu skasowania stałych godzin uzbrajania i rozbrajania należy wysłać sms: #31#0000#0000# ) Jak usunąć bezprzewodowy czujnik Wyślij wiadomość: hasło#51#0#. Wówczas czujnik ze strefy 01 zostanie usunięty. Jak powrócić do ustawień fabrycznych Najpierw należy wyłączyć centralkę przełącznikiem z tyłu. Potem nacisnąć i przytrzymać przycisk RESET. Włączyć centralkę trzymając przycisk RESET aż do momentu kiedy czerwona dioda zamieni się na mrugającą pomarańczową. Wówczas wszystkie czujniki nie będą rozpoznawane przez centralkę, a hasło zostanie zmienione na domyślne tj Jak zaktualizować zegar centrali alarmowej W celu otrzymywania wiadomości sms z centrali alarmowej z aktualną datą i czasem można zaktualizować czas poprzez wysłanie sms a konfiguracyjnego o treści: #31# Gdzie to domyślne hasło Jak zmienić domyślne hasło Domyślne hasło (kod dostępu) centrali alarmowej to W celu zmiany tego hasła należy wysłać wiadomość sms o poniższej treści: #30#nowe hasło#. Nowe hasło powinno składać się również ośmiu cyfr. Przykład smsa konfiguracyjnego zmieniającego hasło: #30#888888# ;wówczas hasło będzie zmienione na: Rozdział 3 Programowanie alarmu kodami Uwagi: oznacza jedną cyfrę, to domyślne hasło,użykownik powinien zmienić hasło na nowe sześcicyfrowe Kody ustawień 0-5, do podstawowej kontroli(obsługuje połączenia /sms ) * 1# # 2# # 3# # 4# # 5# # Powtórka nagranej 10-sekundowej wiadomości Uzbrojenie/rozbrojenie alarmu =0 rozbrojenie ; =1 uzbrojenie cały alarm; =2 uzbrojenie opcja w domu (uzbrojone strefy zewnętrzne); przykład:sms:123456#1#0# ;rozbrojenie alarmu Kontrola syreny alarmowej =0 wyłączenie ; =1 włączenie; Podsłuch (niektóre urządzenia posiadają automatyczny podsłuch, bez podawania kodu) =0 wyłączenie; =1 włączenie ;uwagi:tylko podczas połączenia (nie przez sms) Mówienie do alarmu (opcjonalny głośnik) =0 wyłączenie; =1 włączenie;uwagi:tylko podczas połączenia (nie przez sms) Kontrola przekaźnika (np. do włączenia video) =0 koniec połączenia; =1 połączony; 7

8 Kody ustawień10-39(obsługuje tylko sms) 10#numer użytkownika # Pierwszy obiorca smsa Przykład: wyślij smsa konfiguracyjnego:123456#10# #. Ustawienie takie oznacza, że na numer zostanie wysłany pierwszy sms jeśli nastąpi zdarzenie alarmowe 11# numer użytkownika # Drugi odbiorca smsa. 12# numer użytkownika # Trzeci odbiorca smsa. 13# numer użytkownika # Czwarty odbiorca smsa. 14# numer użytkownika # Piąty odbiorca smsa. 15# numer użytkownika # Pierwszy odbiorca połączenia telefonicznego od alarmu Przykład: wyślij smsa konfiguracyjnego:123456#15# #. Ustawienie takie oznacza, że na numer zostanie wykonane połączenie telefoniczne jeśli nastąpi zdarzenie alarmowe. Wówczas odbiorca połączenia może odsłuchać 10-sekundową nagraną wiadomość: np. włamanie do mieszkania przy ulicy Grunwaldzkiej 10 mieszkania 5. Proszę o interwencję podsłuchać i rozmawiać. Następnie może 16# numer użytkownika # Drugi odbiorca połączenia. 17# numer użytkownika # Trzeci odbiorca połączenia. 18# numer użytkownika # Czwarty odbiorca połączenia. 19# numer użytkownika # Piąty odbiorca połączenia. 30#nowe hasło# 31# # # 33# # Zmiana hasła Przykład: wyślij smsa konfiguracyjnego zmieniającego hasło: #30#888888# ;wówczas hasło będzie zmienione na: Ustawienie czasu w alarmie i automatyczne uzbrajanie i rozbrajanie alarmu Przykład: #31# ;powoduje aktualizację czasu alarmu Przykład:123456#31#2200#0800# ;uzbrojenie alarmu o godz. 22:00 i rozbrojenie o godz. 08:00. Załączenie lub nie przekaźnika gdy wzbudzony alarm (np. video nagrywanie) =0 nie; =1 tak ;domyślnie :1 Kody ustawień dla agencji ochrony lub dla użytkonika(obsługuje tylko sms) 40#numer centrum alarmowego # # 41#numer centrum alarmowego # # # Do centrum wiadomości sms agencja ochrony (lub własny telefon) =0 uzbrojenie/rozbrojenie nie przekazywane; =1 uzbrojenie/rozbrojenie przekazywane, domyślnie: 0 Przykład 1:123456#40# #0# ;oznacza zaprogramowanie numeru jako numeru centrum alarmowego do wysyłania zdarzenia o alarmie, Przykład 2: #40# #1# ;oznacza zaprogramowanie numeru jako numeru centrum alarmowego do wysyłania zdarzenia: o alarmie oraz o uzbrojeniu i rozbrojeniu alarmu Do centrum telefonicznego agencja ochrony (lub własny telefon) =0 uzbrojenie/rozbrojenie nie przekazywane; =1 uzbrojenie/rozbrojenie przekazywane, domyślnie: 0 Przykład 1 : #41# # #0# : oznacza ustawienie numeru stacjonarnego jako numeru telefonicznego centrum alarmowego do poinformowania o zdarzeniu alarmowym. Numer to numer karty SIM jaka znajduje się w centralce alarmowej. Jeśli alarm zostanie wzbudzony to wówczas centralka dzwoni na numer i wysyła wiadomość DTMF. 42# numer centrum alarmowego # Przy uzbrojeniu alarmu test CLIP Przykład: #42# # : oznacza, że przy uzbrojeniu alarmu urządzenie alarmowe 8

9 wybierze numer centrum po czym natychmiast przerwie realizację połączenia, tzw test CLIP 43# numer centrum alarmowego # Przy rozbrojeniu alarmu test CLIP Przykład: #43# # : oznacza, że przy rozbrojeniu alarmu urządzenie alarmowe wybierze numer centrum po czym natychmiast przerwie realizację połączenia, tzw test CLIP Kody ustawień dla bezprzewodowych stref(obsługuje tylko sms) 50# #nazwa strefy# Dla strefy 00 (00Zone) 1: tryb strefy; 2:nazwa strefy dla treści wiadomości sms 1. tryb strefy:(szczegóły opisane na początku instrukcji) =0:nie używana, usunięcie czujnika =1:strefa dla uzbrojenia =2:strefa 24godzinna (dla czujników dymu, gazu itp.) domyślnie: =1: 2. nazwa strefy: uwagi:do 24 słów (bez polskich znaków),domyślnie: wireless alarm Przykład: #50#1#korytarz# : oznacza, że strefa bezprzewodowa 00 jest strefą uzbrojenia (użytkownik poza domem), a w przypadku alarmu użytkownik otrzyma wiadomość sms o treści: korytarz wraz z datą i godziną 51# # nazwa strefy # Dla strefy 01 52# # nazwa strefy # Dla strefy 02 53# # nazwa strefy # Dla strefy 03 54# # nazwa strefy # Dla strefy 04 55# # nazwa strefy # Dla strefy 05 56# # nazwa strefy # Dla strefy 06 57# # nazwa strefy # Dla strefy 07 58# # nazwa strefy # Dla strefy 08 59# # nazwa strefy # Dla strefy 09 60# # nazwa strefy # Dla strefy 10 61# # nazwa strefy # Dla strefy 11 62# # nazwa strefy # Dla strefy 12 63# # nazwa strefy # Dla strefy 13 64# # nazwa strefy # Dla strefy 14 65# # nazwa strefy # Dla strefy 15 Kody ustawień dla przewodowych stref(obsługuje tylko sms ) NIEDOSTĘPNE DLA NIEKTÓRYCH MODELI 66# # nazwa strefy # # Dla przewodowej strefy 16 1: tryb strefy; 9

10 2:nazwa strefy dla treści wiadomości sms 3: tryb zachowania portu przewodowej strefy 1. tryb strefy:(szczegóły opisane na początku instrukcji) =0:nie używana, usunięcie czujnika =1:strefa dla uzbrojenia =2:strefa 24godzinna (dla czujników dymu, gazu itp.) domyślnie: =1: 2. nazwa strefy: uwagi:do 24 słów (bez polskich znaków),domyślnie: wired alarm 3. tryb zachowania: =0:shorted =1:open domyślnie:0 Przykład: #66#1#korytarz#1# : oznacza, że strefa przewodowa 16 jest całkowitą strefą (użytkownik poza domem), a w przypadku alarmu użytkownik otrzyma wiadomość sms o treści: korytarz, port is open 67# # nazwa strefy # # Dla przewodowej strefy 17 68# # nazwa strefy # # Dla przewodowej strefy 18 69# # nazwa strefy # # Dla przewodowej strefy 19 70# # nazwa strefy # # Dla przewodowej strefy 20 10

11 PARAMETRY TECHNICZNE Zasilanie: DC 12V 1,5A Pobór prądu w stanie uzbrojenia: 20mA Praca w zakresie temperatur: Częstotliwość modułu GSM: 900/1800MHz Typ modulacji: ASK Częstotliwość : 433 MHz Zasięg bezprzewodowy: 100m (pusta przestrzeń) Ilość bezprzewodowych czujników: max 16szt. (w zestawie 2 szt.) Pozycja 2262 chip data lead pin connection 10 pin 11 pin 12 pin 13 pin czujnik drzwi/okien (kontraktron) 0 0 czujnik ruchu (PIR) 1 0 czujnik gazu 1 0 czujnik dymu pomoc pilot uzbrojenie pełne pilot uzbojenie (at home - w domu) pilot rozbrojenie pilot wezwanie pomocy - panic switch
