1 Dodatek do instrukcji (wersja z partycjami) Wersja 1g

2 SPIS TREŚCI 1. AKTYWACJA PARTYCJI ZMIANA PARTYCJI UśYTKOWNICY PRZYPISANIE PILOTÓW DO WYBRANEJ PARTYCJI PRZYPISANIE LINII DO WYBRANEJ PARTYCJI UZBRAJANIE / ROZBRAJANIE WYBRANEJ PARTYCJI Za pośrednictwem klawiatury centrali Za pośrednictwem pilota MCT Za pośrednictwem pilota MCT Za pośrednictwem breloka zbliŝeniowego TAG EXPANDER WYJŚĆ POWER MAX LATCH 5 POL PM3 (opcja) OPIS WYJŚĆ POWER MAX - LATCH5 POL PM3 (opcja)

3 1. AKTYWACJA PARTYCJI Nowa centrala wyposaŝona jest w 4 niezaleŝne partycje. Partycje są opcją, centrala fabrycznie ustawiona jest z partycjami aktywnymi. MoŜna je wyłączyć wchodząc w tryb instalatora (aby wejść w tryb instalatora wszystkie partycje muszą być w trybie rozbrojenia) : Rysunek 1. UŜywane klawisze Rysunek 2. Wejście do trybu instalatora Fabryczny kod instalatora to: 9999 Klawiszem NEXT przechodzimy do menu numer 15. TRYB PARTYCJE następnie zatwierdzamy wybór klawiszem OK. Tym sposobem wchodzimy do menu umoŝliwiającego wyłączenie / włączenie partycji. Na ekranie pojawi się napis WLACZONE Znacznik umieszczony po prawej stronie oznacza iŝ dana funkcja jest aktywna. Po wciśnięciu przycisku na wyświetlaczu pojawi się napis WYLACZONE. JeŜeli zatwierdzimy klawiszem wyłączymy partycje i zobaczymy znacznik po prawej stronie napisu WYLACZONE. Aby ponownie włączyć tryb partycji naleŝy klawiszem przejść ponownie do komórki pamięci z opisem WLACZONE i potwierdzić klawiszem 2

4 Uwaga: Wyłączenie partycji i ponowny do niej powrót spowoduje przypisanie wszystkich detektorów do partycji ZMIANA PARTYCJI Partycje zmienia się klawiszem Testing / Testowanie Rysunek 3. UŜywane klawisze Celem zmiany numeru partycji naleŝy wcisnąć klawisz (w zaleŝności od wersji centrali na klawiszu moŝe być ikona podwójnych domków ) i następnie wybrać numer partycji (1 z 4) Uwaga: MoŜna wybrać partycję gdy: a. tryb partycji jest uruchomiony b. do partycji innej niŝ 1 przypisany jest przynajmniej jeden detektor 3. UśYTKOWNICY Programując uŝytkowników przypisujemy uŝytkownika do partycji, które dany uŝytkownik moŝe obsługiwać. UWAGA: UśYTKOWNIK 1 traktowany jest jako UśYTKOWNIK GŁÓWNY ma on dostęp do wszystkich partycji. Uruchamiamy tryb uŝytkownika według podanego poniŝej schematu ( Rysunek 4) kończąc procedurę klawiszem i podaniem kodu uŝytkownika. Fabryczny kod uŝytkownika (pierwszego głównego ) to: 1111 Rysunek 4. Wejście do trybu uŝytkownika 3

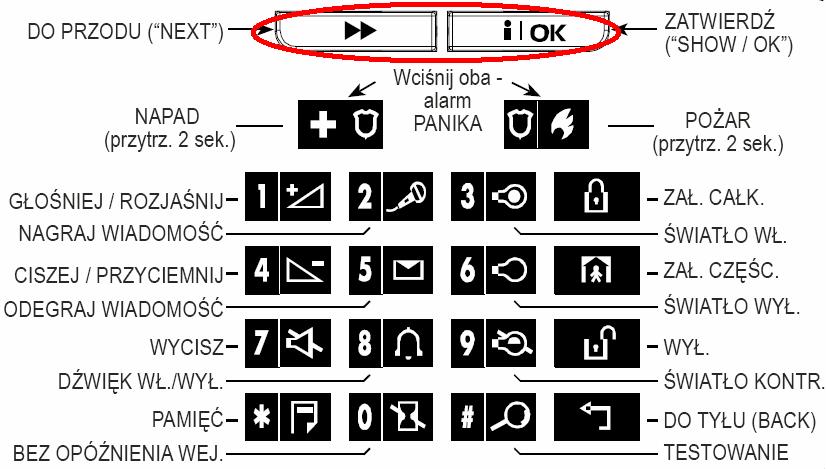

5 Następnie w menu pokaŝe nam się WPISZ NR TEL Klawiszem przechodzimy do kolejnej komórki pamięci. WPISZ KODY UZYT Zatwierdzamy klawiszem głównego. Wciskając klawisz przechodząc do opcji zmiany kodu uŝytkownika zmieniamy uŝytkownika na kolejnego. KOD UZ. 2: Zatwierdzając klawiszem mamy moŝliwość wpisania odpowiedniego kodu wybranego uŝytkownika. Po wpisaniu tego kodu i ponownym wciśnięciu na wyświetlaczu LCD widzimy: PARTYCJE-DOSTEP Zatwierdzając klawiszem widzimy (dla uŝytk. numer X) U0X: 1 Y Y przy numerze partycji oznacza, iŝ dany uŝytkownik przypisany jest do tej właśnie partycji. Zmiana przypisu odbywa się poprzez wciśnięcie przycisku z numerem partycji. Zatwierdzenie wyboru odbywa się poprzez podwójne wciśnięcie przycisku. Wyjście z trybu programowania poprzez wciśnięcie przycisku. i następnie 4. PRZYPISANIE PILOTÓW DO WYBRANEJ PARTYCJI Do centrali PowerMax PRO dedykowane są dwa rodzaje pilotów. Rysunek 5. Pilot MCT-234 oraz MCT-237 z wyświetlaczem LCD Pilot MCT-234 jest pilotem uniwersalnym, pilot MCT-237 dedykowanym dwukierunkowym pilotem stworzonym specjalnie dla centrali PRO z potwierdzeniem uzbrojenia / rozbrojenia systemu. 4

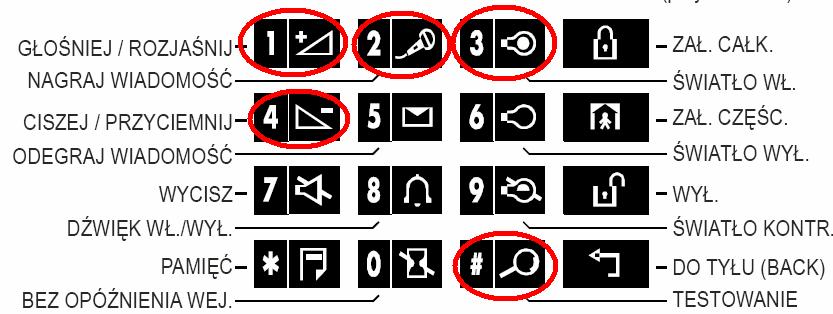

6 Aby zaprogramować pilot/y naleŝy uruchomić tryb instalatora (wszystkie partycje muszą być w trybie rozbrojenia): Rysunek 6. Wejście do trybu instalatora Fabryczny kod instalatora to: 9999 Klawiszem NEXT przechodzimy do menu numer 2. ZAPIS DETEKT następnie zatwierdzamy wybór klawiszem OK. Na ekranie widzimy TYP ZAPISU wciskamy dwukrotnie klawisz w następnej kolejności ZAPIS PILOTA. Zatwierdzamy wybór klawiszem OK, na ekranie widzimy ZAPIS SENSOROW a. Na ekranie widzimy: PILOT NR :- NaleŜy podać numer pilota którego chcemy zaprogramować (1 z 8). Wybieramy np. 1. Na ekranie LCD widzimy: PILOT NR :1 Zatwierdzamy wybór klawiszem OK. Na ekranie widzimy: TERAZ TRANSMITUJ NaleŜy wcisnąć którykolwiek z przycisków programowanego pilota. Na ekranie LCD pojawi się moŝliwość przypisania pilota do wybranej partycji. Na ekranie pojawi się P01: PARTYCJA 5

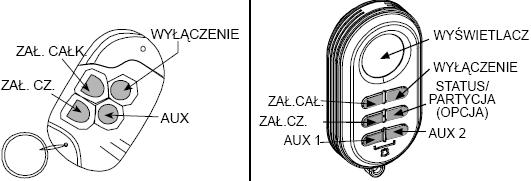

7 Fabrycznie, wszystkie piloty przypisane są do partycji 1. Po wciśnięciu klawisza widzimy: PARTYCJA 1 Znacznik z prawej strony LCD oznacza, iŝ pilot jest przypisany do danej partycji. Klawiszem zmieniamy numer partycji zatwierdzamy. Znacznik umieszczony po prawej stronie oznacza iŝ dana partycja została wybrana. Wyjście z trybu programowania poprzez wciśnięcie przycisku. i następnie 5. PRZYPISANIE LINII DO WYBRANEJ PARTYCJI Przypisanie linii do wybranej partycji odbywa się w menu instalatora w trybie definicji linii. NaleŜy wejść w tryb instalatora (fabryczny kod instalatora: 9999). Rysunek 7. Wejście do trybu instalatora Klawiszem NEXT przechodzimy do menu numer 3. DEF. LINII następnie zatwierdzamy wybór klawiszem OK. Na wyświetlaczu LCD zobaczymy LINIA NR: -- Wybieramy numer linii. Np. linia pierwsza wybieramy 01 LINIA NR: 01 lub LINIA NR: 01 6

8 JeŜeli na wyświetlaczu po prawej stronie widzimy znacznik oznacza to, Ŝe na wybranej linii zaprogramowany jest detektor. Zatwierdzamy klawiszem Na wyświetlaczu LCD widzimy: Z01: TYP -- Wciskając klawisz przechodzimy do kolejnych parametrów programowania linii (Nazwa, Dźwięk, Partycja) Gdy na ekranie zobaczymy: L01: PARTYCJA zatwierdzamy wybór klawiszem. Na ekranie zobaczymy PARTYCJA 1 Znacznik oznacza, iŝ do danej linii została przypisana partycja 1. Wybór innej partycji następuje poprzez wciśnięcie klawisza. Zatwierdzenie wyboru innej partycji odbywa się poprzez wciśnięcie klawisza. Po wciśnięciu po prawej stronie powinien pojawić się znacznik potwierdzający zmianę numeru partycji dla danej linii. Wyjście z trybu programowania poprzez wciśnięcie przycisku. i następnie 6. UZBRAJANIE / ROZBRAJANIE WYBRANEJ PARTYCJI - Za pośrednictwem klawiatury centrali. Wybierz numer partycji, którą chcesz uzbroić / rozbroić. Celem zmiany numeru partycji naleŝy wcisnąć klawisz i następnie wybrać numer partycji (1 z 4). Uwaga: MoŜna wybrać partycję, gdy tryb partycji jest uruchomiony oraz gdy do partycji innej niŝ 1 przypisany jest przynajmniej jeden detektor. Następnie wciśnij: celem uzbrojenia całkowitego i następnie wprowadź kod uŝytkownika przypisanego do danej partycji. 7

9 celem uzbrojenia częściowego (nocnego) i następnie wprowadź kod uŝytkownika przypisanego do danej partycji. celem rozbrojenia systemu i następnie wprowadzając kod uŝytkownika przypisanego do danej partycji. - Za pośrednictwem pilota MCT-234 Pilot MCT 234 posiada trzy przyciski do sterowania uzb / rozb systemu: - - uzbraja całkowicie partycję, do której przypisany jest dany pilot - - uzbraja częściowo (w trybie nocnym) partycję, do której przypisany jest dany pilot - - rozbraja partycję, do której przypisany jest dany pilot. - Za pośrednictwem pilota MCT-237 Pilot MCT-237 jest pilotem bardziej rozbudowanym. JednakŜe tak samo jak poprzedni pilot MCT posiada trzy przyciski do sterowania uzb / rozb systemu: - - uzbraja całkowicie partycję do której przypisany jest dany pilot - - uzbraja częściowo (w trybie nocnym) partycję do której przypisany jest dany pilot - - rozbraja partycję do której przypisany jest dany pilot Dodatkowe dwa klawisze A i B są klawiszami programowanymi w momencie programowania centrali PRO, natomiast wyświetlacz LCD pilota umoŝliwia potwierdzenie uzbrojenia / rozbrojenia systemu. - potwierdzenie uzbrojenia partycji - potwierdzenie uzbrojenia partycji w trybie nocnym (częściowym) - potwierdzenie rozbrojenia systemu Rysunek 8. Wyświetlacz LCD pilota - brak potwierdzenia uzbrojenia / rozbrojenia systemu. Brak łączności z centralą. 8

10 - Za pośrednictwem breloka zbliŝeniowego TAG-1 Breloki zbliŝeniowe umoŝliwiają uzbrojenie / rozbrojenie systemu, zarówno w trybie częściowym HOME jak i w trybie całościowym AWAY) bez konieczności uŝycia kodu dostępu. Wybierz numer partycji, którą chcesz uzbroić / rozbroić. Celem zmiany numeru partycji naleŝy wcisnąć klawisz i następnie wybrać numer partycji (1 z 4) Uwaga: MoŜna wybrać partycję, gdy tryb partycji jest uruchomiony oraz gdy do partycji innej niŝ 1 przypisany jest przynajmniej jeden detektor. Następnie wciśnij: celem uzbrojenia całkowitego i następnie przyłóŝ kartę zbliŝeniową do lewego dolnego rogu centrali celem uzbrojenia częściowego (nocnego) i następnie przyłóŝ kartę zbliŝeniową do lewego dolnego rogu centrali celem rozbrojenia systemu i następnie przyłóŝ kartę zbliŝeniową do lewego dolnego rogu centrali Uwaga: Pamiętaj, Ŝe numer zapisanej karty / breloka zbliŝeniowego jest równocześnie numerem uŝytkownika. Procedura przypisania partycji do uŝytkownika opisana jest w punkcie UśYTKOWNICY. Uwaga: Pamiętaj, Ŝe UśYTKOWNIK1 (czyli brelok zapisany jako TAG nr 1), jest uŝytkownikiem głównym i fabrycznie ma dostęp do wszystkich partycji. 9

11 7. EXPANDER WYJŚĆ POWER MAX LATCH 5 POL PM3 (OPCJA) Przekaźniki wyjściowe LATCH 5 POL PM3 podłączane są do złącza CELL./PL/PC za pośrednictwem specjalnej taśmy ze złączami FC-20. Rysunek 9. Sposób podłączenia LATCH5 POL PM3 do systemu POWER MAX PRO Aby moduł przekaźników LATCH 5 POL PM3 współpracował z systemem PRO przełączniki DIP SWITCH muszą być ustawione w następujący sposób: Tabela 1. Sposób ustawienia przełączników DIP SWITCH umoŝliwiających współpracę z centralą POWER MAX PRO. SW1 SW2 SW3 SW4 ON OFF OFF OFF Uwaga: po połączeniu LATCHa i POWER MAXa, w pierwszej kolejności powinno być podłączone zasilanie do LATCHa, potem do systemu POWER MAX. 10

12 Diody LED wyjść przekaźnikowych Przełącznik DIP SWITCH Gniazdo LED Gniazdo POWER MAX (CELL./PL/PC) NO6 C6 NC6 NO5 C5 NC5 NO4 C4 NC4 NO3 C3 NC3 NO2 C2 NC2 NO1 C1 NC1-12V Rysunek 10. LATCH5 POL PM3 Diody umieszczone w górnym lewym rogu sygnalizują załączenie / wyłączenie danego przekaźnika. Dioda numer 1 sygnalizuje połączenie pomiędzy centralą POWER MAX PRO a modułem przekaźnikowym. Gdy połączenie jest poprawne dioda świeci na zielono. Inne diody świecą kolorem czerwonym w przypadku aktywacji przekaźnika przypisanego diodzie, w przeciwnym stanie są wygaszone. Urządzenie umoŝliwia przeprowadzenie testu działania wszystkich wyjść, w tym celu naleŝy odłączyć LATCH od zasilania, zmienić ustawienia przełącznika DIP SWITCH zgodnie z tabelą poniŝej, po czym ponownie podłączyć zasilanie. KaŜdy z przekaźników powinien załączać się sekwencyjnie a dioda przypisana do danego wyjścia powinna sygnalizować załączenie. Tabela 1. Sposób ustawienia przełączników DIP SWITCH umoŝliwiających wprowadzenie urządzenia w tryb testowy SW1 SW2 SW3 SW4 OFF OFF ON ON 11

13 8. OPIS WYJŚĆ POWER MAX - LATCH5 POL PM3 (OPCJA) Wyjście 6 - Wszystkie alarmy z zaprogramowanych linii centrali aktywują wyjście numer 6. W przypadku, gdy alarm nastąpił z detektora wyjście to aktywowane jest na 3 sekundy i po tym czasie następuje automatyczny reset przekaźnika. UWAGA: Ilość wygenerowanych alarmów zaleŝna od wartości ustawienia w centrali parametru alarmu wielokrotnego. Wyjście 5 alarm napad (panika). Wyjście aktywowane jest na czas 3 sekund. Wyjście 4 alarm sabotaŝ / koniec sabotaŝu. Wyjście to aktywowane jest w momencie wystąpienia stanu sabotaŝu. Gdy nieprawidłowość powodująca sabotaŝ zostanie usunięta przekaźnik powróci do stanu początkowego nadając sygnał o końcu sabotaŝu. UWAGA: Zawsze przy sabotaŝu zostanie uaktywniony przekaźnik numer 2 informujący takŝe o awarii systemu Wyjście 3 - uzbrojenie / rozbrojenie systemu. Wyjście to aktywowane jest w momencie całkowitego (tryb AWAY) uzbrojenia systemu po upływie czasu opóźnienia w przypadku, gdy są zaprogramowane takowe czasy. Reset następuję w momencie rozbrojenia systemu. Wyjście 2 wyjście aktywujące się w przypadku awarii systemu (np. brak linii telefonicznej, słaba bateria). Reset tego wyjścia następuje po usunięciu wszystkich nieprawidłowości systemu, które są traktowane przez centralę jako awaria. Brak AC sygnalizowany jest natychmiastowo bez czasu opóźnienia. Wyjście 1 wyjście to aktywowane jest po czasie 1 sekundy od momentu braku połączenia interfejsu z centralą POWER MAX. Reset tego wyjścia nastąpi w momencie przywrócenia łączności pomiędzy POWER MAX LATCH. 12
