Instrukcja obsługi podwójnego sieciowego przewodowego & bezprzewodowego systemu alarmowego LCD Alarm System Spis treści

Transkrypt

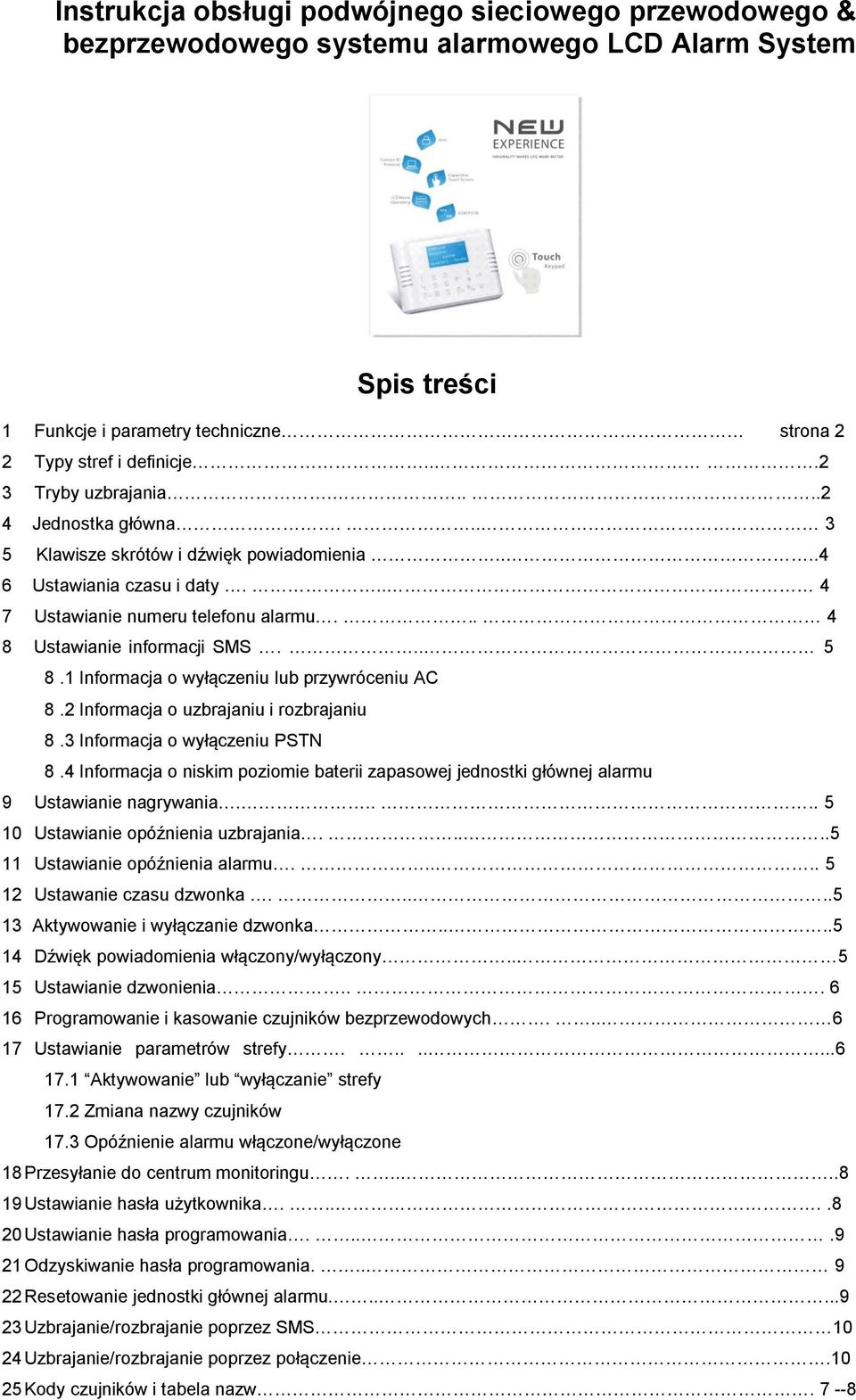

1 Instrukcja obsługi podwójnego sieciowego przewodowego & bezprzewodowego systemu alarmowego LCD Alarm System Spis treści 1 Funkcje i parametry techniczne strona 2 2 Typy stref i definicje Tryby uzbrajania Jednostka główna Klawisze skrótów i dźwięk powiadomienia Ustawiania czasu i daty Ustawianie numeru telefonu alarmu Ustawianie informacji SMS Informacja o wyłączeniu lub przywróceniu AC 8.2 Informacja o uzbrajaniu i rozbrajaniu 8.3 Informacja o wyłączeniu PSTN 8.4 Informacja o niskim poziomie baterii zapasowej jednostki głównej alarmu 9 Ustawianie nagrywania Ustawianie opóźnienia uzbrajania Ustawianie opóźnienia alarmu Ustawanie czasu dzwonka Aktywowanie i wyłączanie dzwonka Dźwięk powiadomienia włączony/wyłączony Ustawianie dzwonienia Programowanie i kasowanie czujników bezprzewodowych Ustawianie parametrów strefy Aktywowanie lub wyłączanie strefy 17.2 Zmiana nazwy czujników 17.3 Opóźnienie alarmu włączone/wyłączone 18 Przesyłanie do centrum monitoringu Ustawianie hasła użytkownika Ustawianie hasła programowania Odzyskiwanie hasła programowania Resetowanie jednostki głównej alarmu Uzbrajanie/rozbrajanie poprzez SMS Uzbrajanie/rozbrajanie poprzez połączenie Kody czujników i tabela nazw

2 Funkcje 1. Klawiatura dotykowa; duże wyświetlacze LCD(pojemnościowy ekran dotykowy) 2. Podwójna sieć GSM+PSTN. Jeżeli PSTN jest wyłączona, automatycznie przełączy się na GSM. 3. Kalendarz+5 połączeń grupowych (SMS) numer alarmu+1 numer grupowy do CID CMS+1 numer grupowy SMS do otrzymywania wiadomości o stanie alarmu+ nagranie 10s + opóźnienie uzbrajania + opóźnienie alarmu + ustawianie dzwonka alarmu+ ustawianie połączenia na czas+ program bezprzewodowy+ parametry strefy, ustawianie+ hasło użytkownika + hasło programowania + resetowanie +100 historia alarmu i historia statusu stref bezprzewodowych + 8 stref przewodowych, każdy parametr strefy, nazwa, obwód, opóźnienie alarmu, funkcja inteligentnego czujnika drzwi, dzwonek można ustawić dowolnie 5. Tryb powiadamiania alarmu: połączenie PSTN, GSM, GSM SMS 6. SMS alarmu zawiera strefę alarmu i nazwę czujnika Praca z protokołem Contact ID (informacja o alarmie, informacja o statusie, Informacja o wyłączeniu lub przywróceniu AC, 7. niskie napięcie, test) 8. Funkcja pomocniczego dzwonka do drzwi ding-dong 二 Parametry techniczne 1. Moc robocza: AC=100~230V,DC=12V 1A 2. Prąd statyczny:<35ma (gdy nie ładuje się) Prąd alarmu:<120ma 3. Wbudowana Li-jonowa bateria zapasowa: 3.7V 800mAH (akumulator), tryb gotowości: około 24 godziny, całkowity czas ładowania: 8 godzin pasmowe GSM: GSM900/1800Mhz(4 pasmowe opcjonalnie: 850/900/1800/1900Mhz) 5. Moc nadawania GSM: 2W 6. Zakres odbioru i emisji: >100m 7. Warunki pracy: Temperatura: -10º C ~ 7 0º C wilgotność:5%~80% 三 Typy stref i definicje 1. Typy stref: strefa obwodowa, strefa ruchu, strefa awaryjna 2. Definicje Strefa obwodowa: wykrywa obszary takie jak drzwi, okna itp., zazwyczaj używa bezprzewodowych magnetycznych czujników drzwi oraz bezprzewodowych czujników PIR Strefa ruchu: wykrywa przestrzenie takie jak salon, korytarze oraz sypialnie itd., zazwyczaj używa bezprzewodowych szerokokątnych czujników PIR Strefa awaryjna: wykrywa przestrzenie takie jak strefa awaryjna (takie jak niebezpieczeństwo, ratownictwo medyczne, wyciek gazu, alarm pożarowy itp., ta strefa znajduje się w24-godzinnym stanie automatycznego monitoringu. Zazwyczaj wykorzystuje przycisk awaryjny, bezprzewodowe czujniki gazu oraz dymu. 四 Tryby uzbrajania 1. Tryb Uzbrajania na odległość :Gdy jakikolwiek detektor w strefach obwodowych lub w strefach ruchu zostanie uruchomiony, jednostka główna zaalarmuje natychmiast i w międzyczasie wybierze # automatycznie. 2. Tryb uzbrajania na miejscu :Gdy jakikolwiek detektor w strefach obwodowych lub w strefach ruchu zostanie uruchomiony, jednostka główna zaalarmuje natychmiast i w międzyczasie wybierze # automatycznie. Nie zaalarmuje, jeśli którykolwiek z detektorów w strefie ruchu są uruchomione. 五 Jednostka główna

3 Front jednostki głównej alarmu Tył jednostki głównej alarmu 六 Wskaźniki LED Lewa niebieska LED:Wskaźnik sygnału GSM Szybki błysk: brak sygnału lub karta SIM nie jest właściwie włożona Powolny błysk: uzyskano sygnał, w czasie pracy

4 七 Klawisze skrótów W trybie gotowości, wciśnij, aby aktywować uzbrajanie na odległość W trybie gotowości, wciśnij, aby aktywować uzbrajanie na miejscu W trybie gotowości, wciśnij + hasło +, aby aktywować rozbrajanie(fabryczne hasło:1111) W trybie gotowości, wciśnij, aby sprawdzić alarm lub historię. Wciśnij, aby zmienić strony. W trybie gotowości, wciśnij SOS przez 2 sekundy, aby aktywować alarm awaryjny. 八 Dźwięk powiadomienia Wciśnij jakikolwiek przycisk --- Jeden krótki dźwięk Uzbrajanie --- Jeden krótki dźwięk Opóźnienie uzbrajania na odległość --- Jeden krótki dźwięk co sekundę Opóźnienie alarmu --- Jeden krótki dźwięk co sekundę Rozbrajanie --- dwa krótkie dźwięki co sekundę Wyłączanie linii telefonicznej --- dwa krótkie dźwięki co 30 sekund(dźwięk wyłączania linii telefonicznej) Wyłączenie i przywrócenie AC---- Jeden krótki dźwięk Niskie napięcie baterii ---- Jeden krótki dźwięk Połączenie do skrzynki jednostki głównej alarmu przez sieć GSM --- Jeden krótki dźwięk co 3 sekundy 九 Ustawienia --- powraca do poprzedniego menu --- kasuje funkcję --- wybiera funkcję --- zmienia stronę --- wybór menu Wprowadź: + hasło programowania (fabr.1234)+ Pojawi się krótki komunikat podczas wciskania przycisków. Jeśli w ciągu 30s żaden nie zostanie wciśnięty, alarm wróci do menu. Ustawianie czasu Ustawianie numeru telefonu Ustawianie SMS Nagrywanie Ustawianie hasła Ustawianie PINu Resetowanie Opóźnienie uzbrajania Opóźnienie alarmu Ustawianie syreny ustawianie dźwięku Ustawianie wezwania Programowanie & kasowanie Nazwa strefy Ustawianie dźwięku Wgranie 9.1 Ustawianie czasu : Ustawianie czasu 04:54:08 10/11/2012 CZW a. Wciśnij, aby wybrać i, aby skasować początkową datę, wprowadź nowy czas(xxgodz., XXminuta, XXsekunda) b. Wciśnij, aby wybrać i aby skasować początkową datę i wprowadzić nową (XXmiesiąc, XXdzień, 20XXrok) c. Wciśnij i wybierz tydzień, aby zaakceptować ustawienia. 9.2 Ustawianie numeru telefonu alarmu : Grupy telefonów 1 Połączenie alarmowe > a. aby wybrać połączenie alarmu lub SMS alarmu b. i, aby skasować dane i wprowadzić nowy numer telefonu c. aby zapisać i przejść do ustawiania następnego numeru telefonu. Łącznie istnieje 5 grup numerów telefonów alarmu. Każda grupa numerów telefonów zajmuje max. 15 bajtów. 4

5 9.3 Ustawianie powiadomienia SMS : a. kasuje początkowy numer telefonu, wprowadź swój numer telefonu aby zapisać (tylko SMS). b. wybiera Informację o wyłączeniu i przywróceniu AC, wybierz Tak lub Nie. aby zapisać. c. wybiera uzbrajanie lub rozbrajanie, wybierz tak lub Nie. aby zapisać. d. wybiera wyłączenie informacji o PSTN, wybierz tak lub Nie. aby zapisać. e. wybiera Informację o niskim poziomie baterii zapasowej jednostki gł., wybierz tak lub Nie. aby zapisać. Łącznie istnieje 1 grupa numerów telefonów alarmu, max. 15 bajtów. Ustawienie fabryczne to Nie. 9.4 Ustawianie nagrywania : aby włączyć i nagrywać za pomocą mikrofonu przez 10s, aby zapisać. 9.5 Ustawianie opóźnienia uzbrajania : Kasuje początkowe ustawienia i wprowadza nowy czas (0 do 59s), aby zapisać. Fabryczny to: 10s. 9.6 Ustawianie opóźnienia alarmu : Kasuje początkowe ustawienia i wprowadza nowy czas (0 do 59s), aby zapisać. Fabryczny to: 10s. 9.7 Ustawianie dzwonka alarmu a. Kasuje początkowe ustawienia i wprowadza nowy czas (0 do 59min), aby zapisać. Fabryczny to: 1 min b. Aby włączyć/wyłączyć dzwonek alarmu ( tak lub Nie ). aby zapisać. Fabryczne: Tak 9.8 Ustawianie dźwięku powiadomienia a. Wyłączenie PSTN:, aby wybrać tak lub Nie., aby zapisać. Fabryczne: Nie 5

6 b. Uzbrajanie/rozbrajanie wewn. syreny: aby wybrać Tak lub Nie. aby zapisać. Fabryczne: Nie c. Uzbrajanie/rozbrajanie syreny bezprzew: aby wybrać Tak lub Nie. aby zapisać. Fabryczne: Nie Uwaga: dźwięk syreny bezprzewodowej trwa max. 59 minut. 9.9 Ustawianie dzwonienia : a. Nr telefonu PSTN: Kasuje początkowe ustawienia, wykonuje połączenie (1 do 9), aby zapisać. Fabryczne: 6. b. Nr telefonu GSM: Kasuje początkowe ustawienia, wykonuje połączenie (1 do 9) aby zapisać. Fabryczne: Programowanie i kasowanie sensorów bezprz. : a. Program: Kasuje strefę, wprowadza nowy nr strefy ---- Program uruchamia czujniki lub piloty dwa razy--- Sukces lub Niepowodzenie b. Kasowanie Kasuje strefę, wprowadza nowy nr strefy -- Kasowanie - - Sukces Strefa 00 dla pilotów, programuje max. 10 pilotów lub klawiatur bezprzewodowych,1 do 30 stref czujników bezprzewodowych. Każda strefa programuje max. 4 czujniki. Jeśli skasuje się 1 strefę czujników, wszystkie czujniki zostaną skasowane w tej strefie Parametry strefy : a. Kasuje numer strefy, wprowadza nowy nr strefy, wciśnij aby wejść do podmenu. b. --- Aktywacja lub Wyłączenie (fabryczne: sprawdź tab. 2) c Typ strefy : obwodowa, ruchu, awaryjna (fabryczny: sprawdź tab. 2) d Typ czujnika (fabryczny: sprawdź tab. 2) e Włączenie/wyłączenie opóźnienia alarmu (fabryczne: sprawdź tab. 2) Na końcu aby zapisać ustawienia. Nr strefy Typ strefy Typ czujnika Obowiązujące nazwy czujników ~ 10 Strefa awaryjna Bezprzewodowy pilot Bezprzewodowy pilot & bezprzewodowa klawiatura Bezprzewodowy alarm dymowy, Bezprzewodowy alarm gazowy & przycisk awaryjny Bezprzewodowy czujnik drzwi/okien & 11 ~ 20 Strefa obwodowa Bezprzewodowy czujnik PIR itp. 21 ~ 30 Strefa ruchu Bezprzew. szerokokątowy czujnik ruchu PIR 31~38 31,32,33 to strefa obwodowa 34,35 to strefa ruchu 36,37,38 to strefa awaryjna Przewodowy (patrz: tabela kodów czujników przewodowych) Ustawienia fabryczne przed transportem: Czujniki bezprzewodowe Bezprzewodowy pilot bezprzewodowy czujnik drzwi bezprzewodowy szerokokątowy czujnik PIR bezprzewodowy czujnik gazu bezprzewodowy czujnik dymu 6

7 Numer strefy Kod czujnika Nazwa w menu Kod CID Nazwa CID 00 Alarm medyczny E100 Alarm medyczny 01 awaria E121 alarmawaryjny 02 awaria( E120 alarmawaryjny 03 Aalarm pożarowy E110 Alarm pożarowy 04 Alarm dymowy E111 Alarm dymowy 05 Kuchnia E130 Alarm włamaniowy 06 Alarm wycieku gazu E112 Alarm gazowy 07 alarm poruszenia E137 Alarm poruszenia 08 Alarm ciepła E158 Alarm ciepła 05 1-sza grupa stref E131 1-sza grupa stref 06 Drzwi E134 2-ga grupa stref 07 Drzwi frontowe E134 2-ga grupa stref 08 Drzwi tylne E134 2-ga grupa stref 09 Drzwi boczne E134 2-ga grupa stref 10 Okno E131 1-sza grupa stref 11 Wybicie szyby E131 1-sza grupa stref 16 Wykrywanie wstrząsu E130 1-sza grupa stref 17 2-ga grupa stref E132 Strefa wewnętrzna 12 Garaż E130 Alarm włamaniowy 13 Ruch E132 Strefa wewnętrzna 14 Salon E130 Alarm włamaniowy 15 Sypialnia E130 Alarm włamaniowy 22 Alarm pracowni E130 Alarm włamaniowy 23 Inne E140 Alarm normalny Strefa bezprze wodowa 24 Dzwonek do drzwi Tabela Typ Opóźni enie alarmu kod Strefa bezprze wodowa kod wyłąc medycz awaria 11 szyba porusze zone medyczny ny awaria pożar pożar kuchnia szyba nie Godz Type 06 czujnik drzwi drzwi 08 tylne 09 boczne drzwi czujnik Drzwi frontow e Drzwi okno okno szyba 12 garaż 05 1-sza Strefa grup 1-sza Strefa grup Opóźni enie alarmu wyłą czon e 7

8 Wire less zone Typ Fabrycz ne Opóźni enie alarmu kod 13 PIR PIR PIR Pokój Pokój sypialnia sypialnia sypialnia garaż goscinny goscinny 17 Dzwon ek do drzwi 2ga Grupa stref włączon e wyłą czon e Wire less zone Typ Fabryc zne Opóźnienie alarmu kod 06 czujnik drzwi 05 1-sza Grupa stref 05 1-sza Grupa stref 13 PIR 13 PIR 00 awaria 03 pożar 04 kuchnia 31/32/33(1-sza Grupa stref) 34/35 (2-ga Grupa stref) 36/37/38(24 Godz.) wyłą czon e wyłączone Tabela Dodawanie centrum monitoringu a. Ustawianie nr tel. CMS: cyfr), aby zapisać. aby skasować początkowy numer i wprowadzić nowy (Max.15 b. Ustawianie kodu użytkownika: kasuje początkowy kod (od 0001 do 9999) i wprowadza nowy kod użytkownika aby zapisać. Fabryczny to c. Dodawanie uzbrajania/rozbrajania: --- Tak lub Nie, aby zapisać. d. Awaria zasilania AC lub przywracanie: --- Tak lub Nie, aby zapisać. e. Niski poziom baterii jednostki głównej alarmu: --- Tak lub Nie, aby zapisać. f. Niski poziom baterii akcesoriów --- Tak lub Nie, aby zapisać. g. Dodawanie testu ręcznego: --- Tak lub Nie, aby zapisać i rozpocząć test. h. Dodawanie testu okresowego kasuje czas początkowy (od do 99999) i wprowadza nowy aby zapisać. Wprowadzenie 00000, oznacza brak wprowadzenia ( dla c, d, e, f, g fabryczne jest Nie ) 9.13 Ustawianie hasła użytkownika : skasuj początkowe hasło i wprowadź nowe (4-cyfrowe), skasuj i wprowadź ponownie, aby potwierdzić nowe hasło. zapisać. Fabryczne to aby 8

9 9.14 Ustawianie hasła programowania : skasuj hasło początkowe i wprowadź nowe (4 cyfry), skasuj i wprowadź ponownie, aby potwierdzić nowe hasło. aby zapisać. Fabryczne to Resetowanie : Resetowanie: --- tak lub Nie, aby zapisać. Po zresetowaniu wszystkich informacji alarm powróci do ustawień fabrycznych, łącznie z numerem tel. alarmu, ustawieniami powiadomień SMS, opóźnieniem uzbrajania, parametrami stref, skasuje wszystkie czujniki i centrum monitoringu. Hasło użytkownika:1111 i hasło programowania: Uwaga: po zakończeniu ustawień, wciśnij ESC, aby wyjść. Jeżeli urządzenie nie działa od 30s, wyłączy się automatycznie. Resetowanie hasła programowania: wciśnij przycisk z tyłu jednostki głównej przez 5s aż usłyszysz ton o długości 2s, hasło programowania wróci do 十 Inne Ustawianie powiadomień SMS: szczegółowe informacje należy sprawdzić w ustawieniach menu a. Skasuj początkowy numer telefonu, wprowadź nowy numer. aby zapisać. To nie jest nr tel. alarmu. b. Powiadomienie o wyłączeniu zasilania AC, jeśli włączone, po 8s AC wyłączy się, wyśle SMS XXXX brak zasilania AC systemu alarmowego do użytkownika. Jeśli zasilanie wróci po 30s, wyśle SMS XXXX zasilanie AC systemu alarmowego. c. Powiadomienie o uzbrajaniu/rozbrajaniu, jeśli jest włączone i użytkownik uzbraja system, wyśle SMS XXXX uzbrajanie systemu alarmowego. Jeśli jest rozbrojony, wyśle SMS XXXX rozbrajanie systemu alarmowego d. Powiadomienie o wyłączeniu PSTN, jeśli włączone, a po 5s PSTN nie zadziała, alarm wyśle SMS XXXX PSTN systemu alarmowego nie działa. e. Powiadomienie o niskim poziomie baterii zapasowej jednostki głównej alarmu, jeśli włączone, po 8s alarm wyśle SMS XXXX niski poziom baterii zapasowej jednostki głównej alarmu do użytkownika. f. Powiadomienie o niskim poziomie baterii akcesoriów, jeśli włączone, alarm wyśle SMS XXXX niski poziomi baterii akcesoriów systemu alarmowego do użytkownika Uwaga: XXXX oznacza kod użytkownika. Możesz zmienić kod użytkownika w centrum monitoringu. Jak pracować z CID CMS? Szczegółowe informacje w Ustawienia Centrum monitoringu. g. Ustawianie nr tel. CMS: skasuj początkowy nr telefonu CMS i wprowadź nowy numer. zapisz. h. Ustawianie kodu użytkownika: skasuj początkowy kod (0001 do 9999) i wprowadź nowy. zapisz. i. Dodawanie alarmu: jesli jednostka gł. zaalarmuje, doda informację o alarmie automatycznie. j. Uzbrajanie/rozbrajanie: --- tak lub nie, aby zapisać. k. Brak lub przywracanie zasilania AC: --- tak lub nie, aby zapisać. l. Niski poziom baterii jedostki głównej alarmu: --- tak lub nie, aby zapisać. m. Niski poziom baterii akcesoriów: --- tak lub nie, aby zapisać. n. Dodawanie testu ręcznego: --- tak lub nie, aby zapisac i rozpocząć test. o. Dodawanie testu okresowego: skasuj początkowy czas (od do 99999) i wprowadź nowy. zapisz. Jeśli wprowadzisz 00000, oznacza to brak dodania (c,d,e,f,g fabryczne to Nie ) Dodaj do CID przez sieć PSTN, podczas alarmu doda najpierw CMS do CID, a potem osobisty nr telefonu alarmu. Bliższe dane na temat połączeń, odbierania połączeń i SMS alarmowych: Jeśli alarm jest uruchomiony: 9

10 a. b. Jednostka główna alarmu najpierw wybierze CID CMS, aby dodać powiadomienie o alarmie poprzez PSTN następnie wybierze i wyśle SMS na osobisty nr telefonu wg porządku. Jeśli PSTN i GSM są dostępne, PSTN ma pierwszeństwo, tzn. połączy się przez PSTN i wyśle SMS przez GSM. Treść SMS to XX strefa YYYY alarmuje. XX oznacza nr strefy, YYYY oznacza nazwę czujnika, szczegóły w tabeli 1. c. Odbierz połączenie alarmu, usłyszysz nagranie. Wciśnij 4, aby wejść do monitoringu, wciśnij 5 aby wysłuchać nagranie, wciśnij * aby zakończyć połączenie. d. Jeśli odbierzesz telefon CMS, powyższe działanie jest niemożliwe. Jeśli wciśniesz 4 i 5, jednostka główna wybierze wszystkie numery telefonów po trzy razy i zakończy. Jak uzbrajać/rozbrajać poprzez SMS: a. Uzbrajanie zdalne: wyślij hasło użytkownika+1 na nr telefonu GSM jednostki głównej. Otrzymasz SMS (uzbrajanie zakończone powodzeniem) od jednostki głównej alarmu. b. Rozbrajanie: wyślij hasło użytkownika+0 na nr telefonu GSM jednostki głównej. Otrzymasz SMS (rozbrajanie zakończone powodzeniem) od jednostki głównej alarmu. Jak zaprogramować klawiaturę jednokierunkowo: zaprogramuj klawiaturę bezprzewodową na strefę 00, możesz użyć klawiatury do uzbrajania zdalnego, na miejscu, rozbrajania, awarii. Jak zaprogramować klawiaturę dwukierunkowo: zaprogramuj klawiaturę bezprzewodową na strefę 00 i zaprogramuj jednostkę główną alarmu na klawiaturę bezprzewodową, możesz użyć klawiatury do uzbrajania zdalnego, na miejscu, rozbrajania, awarii. W tym samym czasie klawiatura pokaże status jednostki głównej. Jak zaprogramować dzwonek do drzwi: zaprogramuj dzwonek w którejkolwiek strefie (domyślna: 30-ta), kod strefy czujnika to 24. Wciśnij dzwonek dwa razy, aby zaprogramować. Jednostka gł. wyda trzy Dingdong kiedy zadzwonisz. Jak zaprogramować syrenę bezprzewodową: wprowadź syrenę bezprzewodową w tryb programowania, wciśnij przycisk SOS na panelu jednostki głównej dwa razy. Syrena bezprzewodowa błyśnie pięć razy. Jak uzbrajać/rozbrajać: pilota, klawiaturę główną, połączenia, SMS, klawiaturę bezprzewodową Jak obsługiwać zdalnie poprzez połączenie: Połącz się z jednostką główną, usłyszysz jeden dźwięk: a. Wprowadź hasło użytkownika+#, znowu usłyszysz jeden dźwięk. Naciśnij 1: uzbrajanie zdalne b. Naciśnij 2: uzbrajanie na miejscu Naciśnij 3: rozbrajanie Naciśnij 4: monitorowanie przez 15s Naciśnij 5: odsłuchiwanie nagrania przez 15s Naciśnij *: zakończenie połączenia Bez wykonywania czynności przez 20s alarm zakończy połączenie automatycznie. Pierwszeństwo alarmu: jeśli kabel PSTN łączy, a system rozpoczyna alarm, zakończy on normalne połączenie i rozpocznie połączenie alarmu. Jak skasować powiadomienie o niskim poziomie baterii akcesoriów: Naciśnij, aby sprawdzić i skasować powiadomienie. 十一 Strefy przewodowe Jak podłączyć detektory N.C: Uruchomienie czujników Jednostka główna Czujniki pasywne Jednostka główna Jak podłączyć detektory N.O: 10

11 Uruchomienie czujników Jednostka główna Czujniki pasywne Uwaga: V1 oznacza +12V źródło zasilania, A1 oznacza strefy 31 do 38. Jednostka główna Podstawowe informacje o akcesoriach (bezprzewodowych) Pilot Funkcje: Specyfikacja: Kontrola uzbrajania i rozbrajania jednostki głównej. Przycisk awaryjny w nagłych przypadkach. Moc: 27A 12V bateria alkaliczna Odległość emisji: 100m (w otwartej przestrzeni) zdalne rozbrajanie na miejscu Okres użytkowania: 1 rok Programowanie/kasowanie czujnika a. Programowanie czujnika 1.1 SET + kod programowania + aby wybrać Programowanie&kasowanie + ENT + naciśnij Kasowanie/Lewy przycisk + wprowadź YY+ aby wybrać Programowanie + ENT (ekran LCD pokaże programming ); 1.2 Uruchomienie czujnika drzwi 2 razy,panel jednostki głównej pokaże study successfully,naciśnij ENT, oznacza, że ustawienia zakończyły się pomyślnie. 1.3 Y Y :oznacza numer strefy z 2 cyframi, od 00~01 awaryjne b Kasowanie czujnika 1. 1 SET + kod programowania + aby wybrać Programowanie&kasowanie + ENT + naciśnij Kasowanie/Lewy przycisk + wprowadź YY+ aby wybrać Delete + ENT (ekran LCD pokaże Success );oznacza że ustawienia zakończyły się pomyślnie 1.2 Y Y :oznacza numer strefy z 2 cyframi, od 00~01 Bezprzewodowy inteligentny czujnik drzwi Funkcje: Ogólnie ustawiony jako strefa obwodowa. Jeśli którekolwiek drzwi lub okna są otwarte, czujnik przekaże sygnał alarmu do jednostki głównej. Specyfikacja: Moc: 23A 12V bateria alkaliczna Częstotliwość: 433 MHZ Odległość emisji: 100m (w przestrzeni otwartej) Okres użytkowania: 1 rok Odległość alarmu: <4cm 11

12 Programowanie/kasowanie czujnika a. Programowanie czujnika 1.1 SET + kod programowania + aby wybrać Programowanie&kasowanie + ENT + naciśnij Kasowanie/Lewy przycisk + wprowadź YY+ aby wybrać Programowanie + ENT (ekran LCD pokaże programming ); 1.2 Uruchomienie czujnika drzwi 2 razy,panel jednostki głównej pokaże study successfully,naciśnij ENT, oznacza że ustawienia zakończyły się pomyślnie 1.3 Y Y :oznacza numer strefy z 2 cyframi, od 11~20 b Kasowanie czujnika 1. 1 SET + kod programowania + aby wybrać Programowanie&kasowanie + ENT + naciśnij Kasowanie/Lewy przycisk + wprowadź YY + aby wybrać kasowanie + ENT (ekran LCD pokaże Success ;oznacza, że kasowanie zakończyło się pomyślnie 1.2 Y Y :oznacza numer strefy z 2 cyframi, od 11~20 Bezprzewodowy szerokokątowy czujnik PIR Funkcje: Głównie monitoruje i kontroluje przestrzeń zamkniętą, ogólnie ustawiony jako strefa ruchu. Specyfikacja: Kiedy człowiek wejdzie w obszar detekcji, czujnik przekaże sygnał alarmu do jednostki głównej. Moc: 9V bateria alkaliczna Odległość emisji: 100m (w przestrzeni otwartej) Okres użytkowania: 1 rok Odległość detekcji: m Programowanie/kasowanie czujnika a. Programowanie czujnika 1.1 SET + kod programowania + aby wybrać Programowanie&kasowanie + ENT + naciśnij Kasowanie/Lewy przycisk+ wprowadź YY+ aby wybrać Programowanie + ENT ( ekran LCD pokaże programming ); 1.2 Uruchomienie czujnika drzwi 2 razy,panel jednostki głównej pokaże study successfully,naciśnij ENT, oznacza to, że ustawienia zakończyły się pomyślnie 1. 3 Y Y :oznacza numer strefy z 2 cyframi, od 21~30 b Kasowanie czujnika 1. 1 SET + kod programowania + aby wybrać Programownia&&kasowanie + ENT + naciśnij Kasowanie/Lewy przycisk+ wprowadź YY+ aby wybrać Kasowanie + ENT (ekran LCD pokaże Success );oznacza to, że kasowanie zakończyło się pomyślnie 1.2 Y Y :oznacza numer strefy z 2 cyframi, od 21~30 8 Rozwiązywanie problemów Rozwiązywanie problemów Przyczyny Metody Nie można nawiązać połączenia alarmu brak uzbrojenia nieustawiony telefon alarmowy części zamontowane nieprawidłowo, za duża odległość, kod nie pasuje przeprowadź uzbrajanie zresetuj wg specyfikacji koordynacja umiejscowienia części, ponowne kodowanie 12

13 nie znaleziono karty SIM, GSM nie wykonuje połączeń i nie wysyła SMS brak możliwości działania na duże odległości brak wskazania nagrania podczas alarmu pilot nie działa karta SIM niezasilona zainstaluj kartę SIM SIM wymaga hasła, aby połączyć zły sygnał GSM karta SIM źle kontaktuje zablokowane połączenie głosowe zablokowane wiadomości SMS karta SIM jest typu pre-paid i ma za małe doładowanie zablokowana funkcja SMS wprowadzono złe hasło wiadomość głosowa nie została nagrana złe zakodowanie z panelem niewystarczająca moc baterii części baterii nie kontaktują lub zardzewiałe napięcie niedopasowane do panelu usuń hasło SIM zmień miejsce panelu alarmu, aby przetestować sygnał spróbuj zmienić SIM upewnij się, że połączenie głosowe i SMS są możliwe zasil kartę SIM uruchom funkcję wiadomości SMS wprowadź hasło ponownie lub zresetuj nagraj wiadomość głosową zakoduj ponownie pilota zmień typ baterii na właściwy wypoleruj powierzchnię kontaktu baterii skontaktuj się z lokalnym dostawcą, aby wymienić pilota nie działa detektor podczerwieni za mała moc wymień baterię na właściwy typ odległość transmisji detektora do panelu najbliższy emiter wysyła kod zatrzymanie odbioru przez panel bateria w stanie gotowości w jednostce głównej niewystarczająca przysuń detektor w stronę panelu i spróbuj zidentyfikuj źródło zakłócające i wyeliminuj je sprawdź, czy zasilacz panelu jest dobrze podłączony 13
