1 PLACE ZABAW Systemy Orbis i Quadro NOWOŚĆ! Systemy Novum ORBIS & QUADRO! Dla urozmaicenia kolekcji placów zabaw konstruktorzy Novum opracowali dwa systemy umożliwiające każdemu z Państwa zaprojektowanie własnego zestawu urządzeń zabawowych. Kolekcja ORBIS i QUADRO to zbiór poszczególnych elementów, które mogą być dowolnie konfigurowane. Każdy z Państwa może wybrać wieżę i dopasować do niej zjeżdżalnie, wejścia, pomosty, drabinki i zabezpieczenia. Wszystkie moduły systemów są certyfikowane i spełniają wymagania normy bezpieczeństwa PN-EN Po przedstawieniu Państwa wizji konsultanci Novum wycenią propozycję, a konstruktorzy przygotują wizualizację i kartę techniczną nowo powstałego zestawu.

2 PLACE ZABAW Technologia produkcji stem ORBIS y S Drewno klejone Wersja: Ekstra i Ekstra plus, System Orbis, to drewno klejone, ryflowane o przekroju okrągłym Ø 120 mm. Specjalistyczna maszyna obtacza wcześniej przygotowane, sklejone z pięciu warstw w prasie pneumatycznej kwadratowe belki, na okrągłe słupy o średnicy 120 mm jednocześnie frezując cztery wzdłużne ryfle na obwodzie słupów. stem QUADR y O S System Quadro to drewno klejone, ryflowane o przekroju kwadratowym 90 x 90 mm. Proces klejenia znacznie poprawia właściwości wytrzymałościowe drewna a ryflowanie dodatkowo rozpręża materiał, co eliminuje wzdłużne pęknięcia. Drewno zabezpieczone jest przed wpływem warunków atmosferycznych przez dwukrotne malowanie specjalnym preparatem na bazie olejów naturalnych. Dodatkowym zabezpieczeniem jest posadowienie słupów na metalowych okuciach z prefabrykowanym bloczkiem betonowym, wykluczając kontakt drewna z ziemią przedłużając jego żywotność. Powierzchnia czołowa słupa zabezpieczona jest specjalnym, plastikowym kapturkiem, który eliminuje wchłanianie wilgoci. Drewno rdzeniowe Wersja: Standard, Standard Plus Drewno sosnowe, toczone cylindrycznie z rdzeniem jak i bezrdzeniowe o średnicy od 6 do 14 cm, impregnowane próżniowo-ciśnieniowo bezchromowym środkiem Impralit-KDS. Standardowo wszystkie elementy konstrukcyjne drewniane mocowane są bezpośrednio w gruncie (dotyczy wersji Standard) lub na metalowych kotwach (wersja Standard Plus). Cechą naturalną są pęknięcia wzdłużne, które pojawiają się na elementach, w zależności od warunków atmosferycznych, wilgotności powietrza, temperatury, co nie wpływa na wytrzymałość i stabilność konstrukcji. Słupy metalowe Wersja: Metal Plus Urządzenia wykonane w wersji Metal Plus zamiast słupów konstrukcyjnych wykonanych z drewna klejonego ryflowanego, posiadają słupy nośne z rury stalowej fi 114 mm ocynkowanej i malowanej proszkowo farbami poliestrowymi, które są trwalsze i nie wymagają częstej konserwacji, jak ma to miejsce w przypadku drewna.

3 Technologia produkcji PLACE ZABAW Stal Wypełnienia (zabezpieczenia) hdpe Wersja: Ekstra Plus i Metal Plus Dachy, zabezpieczenia, ścianki (elementy sprężynowców jako opcja) wykonane są z polietylenowych płyt zwanych HDPE. Materiał ten nie nasiąka wodą, nie pęcznieje, nie rozwarstwia się i nie łamie. HDPE jest barwione w masie, co sprawia, że po zarysowaniu w wyniku intensywnego użytkowania, powierzchnia ma nadal jednolity kolor. Zastosowanie stabilizatorów UV zapewnia aplikacjom trwałość koloru na długie lata bez potrzeby inwestowania w farby i ponowne malowanie. Bardzo łatwo utrzymać ją w czystości. Oprócz płyt jednolitych jednokolorowych, używanych np. w daszkach stosujemy płytę warstwową złożoną z różnych kolorów warstw. Frezując warstwę zewnętrzną, odkrywamy kontrastujący rdzeń, co wykorzystujemy tworząc ciekawe aplikacje i napisy na zabezpieczeniach i ścianach. Rozkrój elementów dachów, zabezpieczeń i sprężynowców odbywa się na komputerowo sterowanych centrach obróbczych, z zastosowaniem diamentowych narzędzi, co zapewnia idealną powtarzalność elementów, sprawia, że jakość krawędzi płyt jest wysoka. Te c h n o l o g i a Elementy stalowe, takie jak: rurki zabezpieczeń i dachów, wejściówki, pomosty, poręcze zjeżdżalni, uchwyty i okucia wykonane są ze stali węglowej konstrukcyjnej. Po obróbce technologicznej, czyli cięciu, czyszczeniu mechanicznym, gięciu, wierceniu i spawaniu stal odtłuszczana i fosforanowana jest w myjkach ultradźwiękowych. Po wysuszeniu elementy mogą być dodatkowo zabezpieczone przez ocynkowanie ogniowo (wersja: Ekstra Ocynk i Ekstra Plus Ocynk). Następnie na części nakłada się farbę proszkową poliestrową, które wędrują do suszarki konwekcyjnej, gdzie w 200 C następuje utwardzenie lakieru. Powłoki proszkowe dobrze zabezpieczają stal przed warunkami atmosferycznymi, są elastyczne, odporne na wgniecenia i ścieranie, co zapewnia długą eksploatację urządzeń bez potrzeby ich renowacji.

4 PLACE ZABAW Technologia produkcji Wypełnienia (zabezpieczenia) sklejkowe Wersja: Standard, Standard Plus Sklejka wodoodporna, liściasta, o wysokiej wytrzymałości; laminowana filmem melaminowym i malowana na eliptycznych krawędziach farbami na bazie naturalnych wosków. Technologia Kotwy Wersja: Standard Plus, Ekstra, Ekstra Plus, System Orbis, System Quadro Elementy konstrukcyjne urządzeń (słupy) osadzamy na metalowych kotwach przytwierdzonych do betonowych bloczków. Zabieg ten powoduje odizolowanie drewna od gruntu na ok. 10 cm, co znacznie przedłuża żywotność drewna. Jako wiodący producenci placów zabaw w Polsce stosujemy bardzo pracochłonne, lecz niezwykle stabilne i bezpieczne, połączenie metalowej kotwy z drewnem. W dolnej powierzchni czołowej słupa, wiercimy cztery wzdłużne otwory na głębokość 200 mm. Kolejne dwa otwory fi 18 mm wiercone są na powierzchni walcowej słupa w odległości 150 i 180 mm, w otwory te wsuwane są dwa stalowe trzpienie fi 18 mm z dwoma połączeniami gwintowymi, w które wkręcone są cztery długie śruby M 10 mocujące metalową kotwę. Łączniki Do łączenia elementów metalowych z drewnem, stosujemy zaprojektowane przez nas i opatentowane wypraski z wkładkami plastikowymi, w których łącznikiem jest gruby wkręt fi 10 mm. Rezygnując z połączeń śrubowych na rzecz wkrętów, pozbyliśmy się luzujących nakrętek, powstających w wyniku naturalnej zmiany objętości drewna. Zastąpienie śruby grubym wkrętem zapewnia stabilne połączenie, gdyż drewno zmieniając swoją objętość ciągnie ze sobą wkręt.

5 Technologia produkcji PLACE ZABAW Gwarancja W okresie 36 miesięcy usuniemy bezpłatnie defekty powstałe w produkcji drewna klejonego i rdzeniowego, stalowych słupów nośnych i płyt HDPE. W okresie 24 miesięcy usuniemy defekty stalowych elementów łączników, sprężyn, plastikowych kapturków i innych elementów ruchomych. Novum zapewnia serwis oryginalnych części w okresie 10 lat od daty zakupu urządzenia. Gwarancja nie obejmuje szkód powstałych skutek wandalizmu, kradzieży, niewłaściwego użytkowania oraz uszkodzeń wynikających z naturalnego zużycia materiału. Szczegółowe informacje na temat gwarancji znajdziecie Państwo w karcie gwarancyjnej. Jakość i Certyfikaty W procesie produkcji NOVUM stosuje polską wersję normy europejskiej EN do , EN , EN oraz EN 1177 wprowadzoną w 2008 r. NOVUM dbając o najwyższą jakość i bezpieczeństwo wyrobów od r. wdrożyło i stosuje system zarządzania jakością ISO 9001, co potwierdzone jest certyfikatem wydanym przez Dekra Certyfication. Novum mając na względzie systematyczne działania na rzecz poprawy stanu środowiska naturalnego, wdrożyło i utrzymuje od 2011 r. system zarządzania środowiskiem według normy PN 14001:2005 potwierdzone certyfikatem. NOVUM jako wiodący producent urządzeń zabawowych w Polsce posiada CERTYFIKATY wydane przez: - TUV Rheinland Polska upoważniający do oznaczania wyrobu znakiem zgodności TEST + MONITORING. Oznacza to, że przetestowano nie tylko samo urządzenie, ale cały proces jego wytwarzania w naszym zakładzie. - Cobrabid BBC w Warszawie. Znajdujące się w niniejszej ofercie wzory urządzeń zostały ZASTRZEŻONE. Kopiowanie lub naśladowanie wzorów oraz rozwiązań technicznych bez zgody firmy Novum jest zabronione. NOVUM zastrzega sobie prawo do zmian konstrukcyjnych i kolorystycznych produktów wynikających z potrzeby i chęci ciągłego udoskonalania urządzeń. Technologia

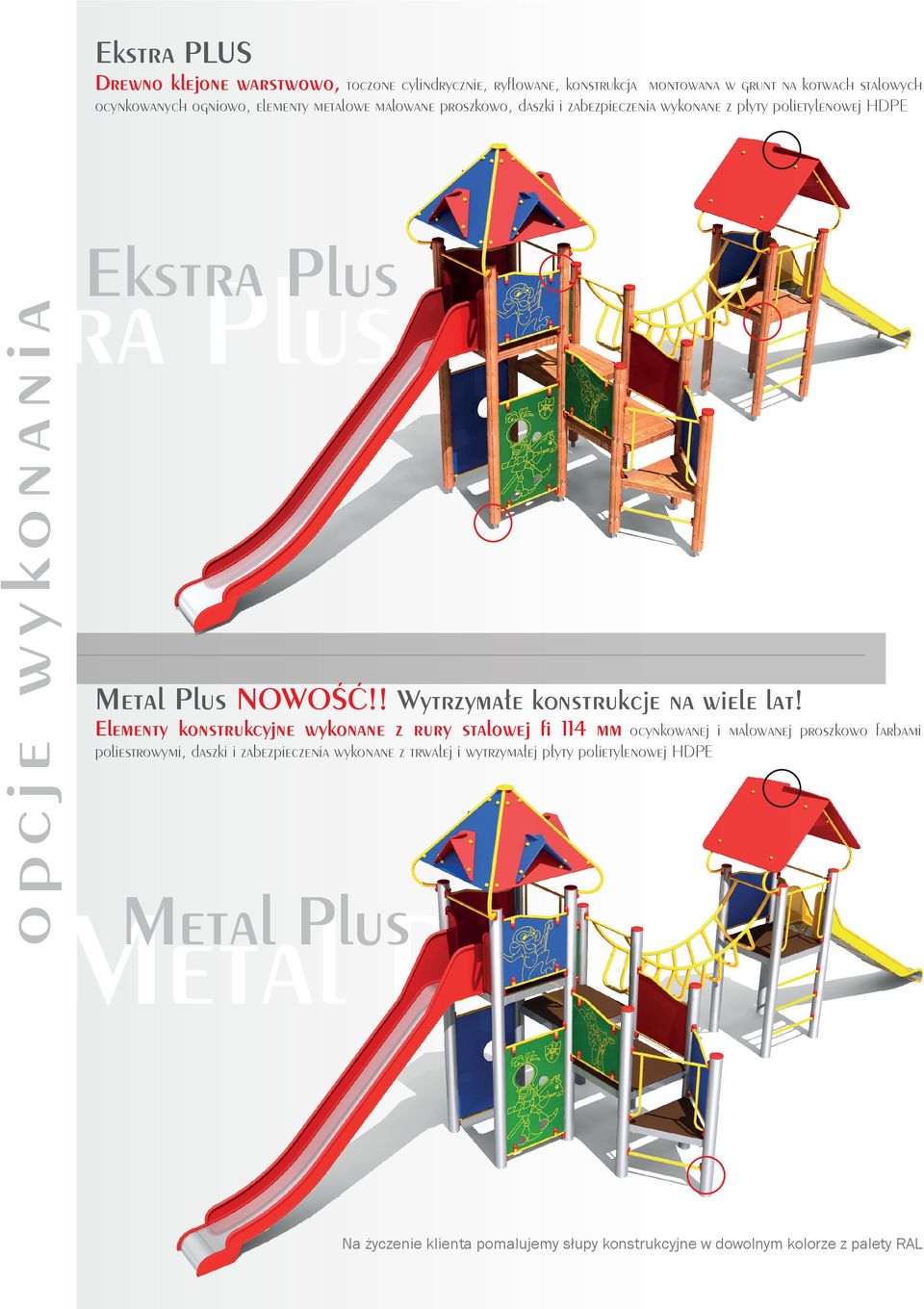

6 SySTEM Orbis W systemie Orbis istnieje możliwość wymiany słupów konstrukcyjnych z drewnianych na metalowe - opcja Metal Plus Wybierz urządzenia i zbuduj swój własny plac zabaw! Chcesz dowiedzieć się więcej zadzwoń (89) i spytaj o system Orbis i Metal Plus Platformy Wieże sześciokątna kwadratowa Baszty z dachem kopertowym z lukarnami trójkątna z dachem dwuspadowym z dachem trójkątnym Barierki barierka 1 barierka 2 barierka 3 barierka 4 barierka 5 balkonik wysoka Zabezpieczenia słoń zebra żyrafa małpka lew delfin kotwica statek bulaj Novum kółko i krzyżyk łamane Zjeżdzalnie 104 głęboka długa spiralna tunelowa zjeżdzalnia tunelowa platforma ze ślizgiem ślimakowym

7 Wejścia drabina skośna rura strażacka schody trap wejściowy trap wspinaczkowy wejście spiralne wejście łukowe przeplotnia łukowa ścianka wspinaczkowa mała ścianka wspinaczkowa skośna ścianka wspinaczkowa z kamieniami stopień wejście linowe wejściówka wieża wspinaczkowa ścianka wspinaczkowa z otworami Pomosty linowy linowy z kółkami tunelowy z lin drabinkowy łukowy prosty ruchomy z belką linowy ruchomy rurkowy tunelowy prosty tunelowy tunelowy z rury maszt statku dziób statku Drabinki drążki przeplotnia linowa ścianka królewna przeplotnia pajęcza ścianka rycerz drabinka pozioma ścianka smok ścianka karoca

8 Ekstra PLUS Drewno klejone warstwowo, toczone cylindrycznie, ryflowane, konstrukcja montowana w grunt na kotwach stalowych ocynkowanych ogniowo, elementy metalowe malowane proszkowo, daszki i zabezpieczenia wykonane z płyty polietylenowej HDPE Ekstra Plus opcje wykonania kstra Plus Metal Plus NOWOŚĆ!! Wytrzymałe konstrukcje na wiele lat! Elementy konstrukcyjne wykonane z rury stalowej fi 114 mm ocynkowanej i malowanej proszkowo farbami poliestrowymi, daszki i zabezpieczenia wykonane z trwałej i wytrzymałej płyty polietylenowej HDPE Metal Plus Metal Plus Na życzenie klienta pomalujemy słupy konstrukcyjne w dowolnym kolorze z palety RAL
