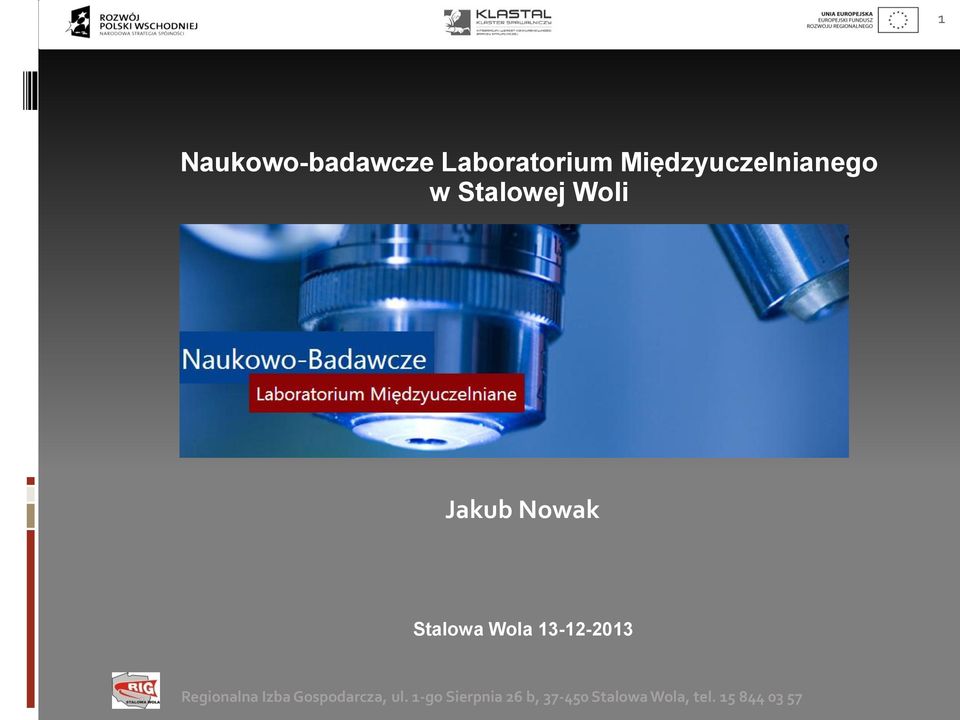

Naukowo-badawcze Laboratorium Międzyuczelnianego w Stalowej Woli. Jakub Nowak

Transkrypt

1 1 Naukowo-badawcze Laboratorium Międzyuczelnianego w Stalowej Woli Jakub Nowak Stalowa Wola

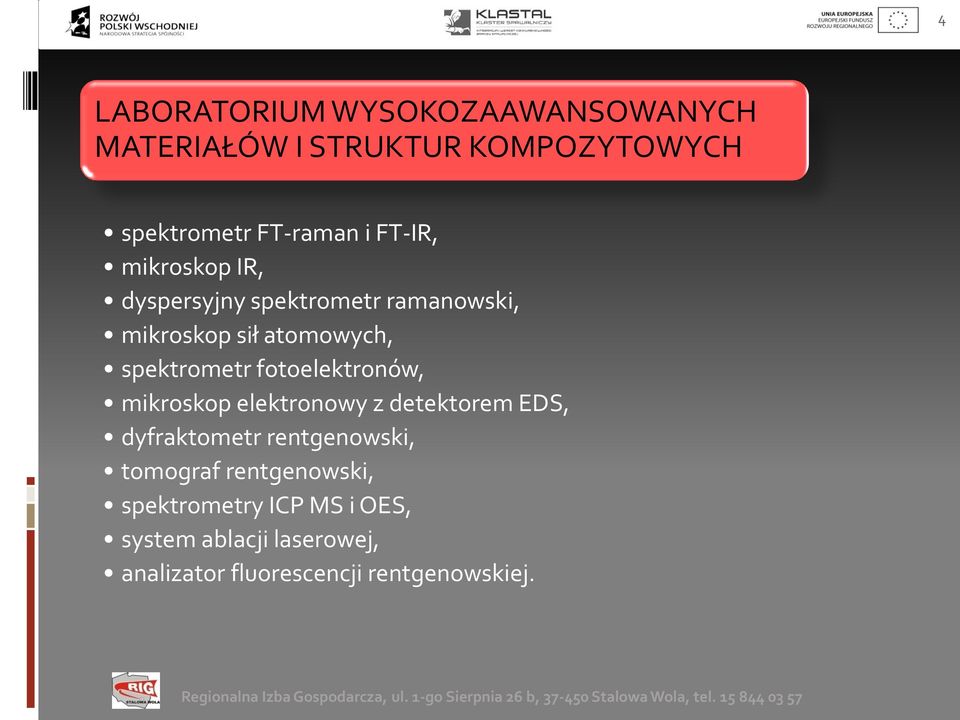

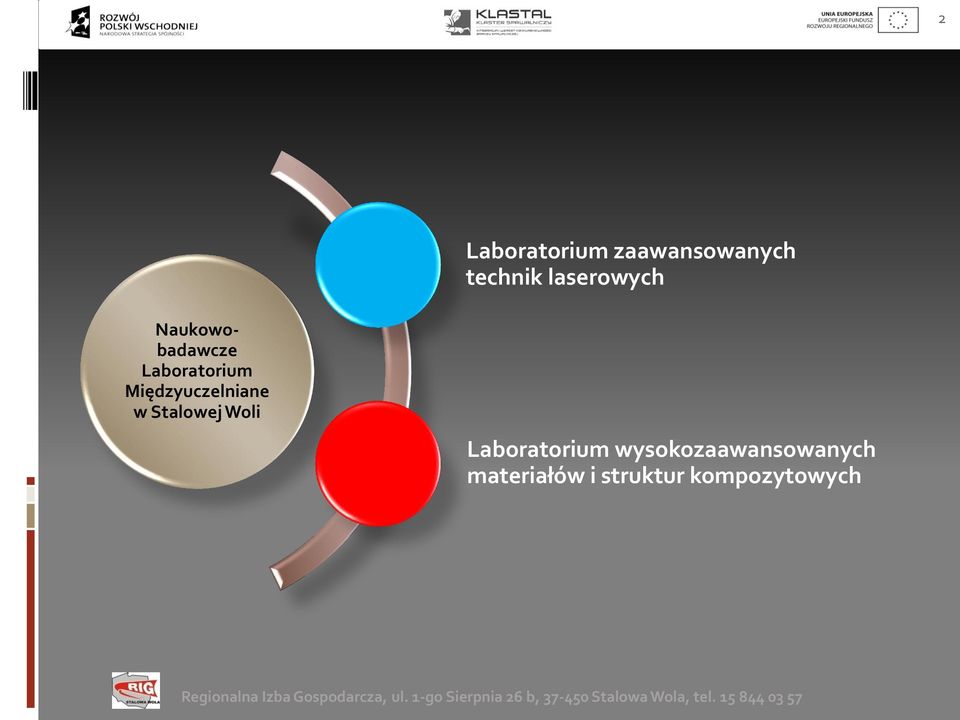

2 2 Laboratorium zaawansowanych technik laserowych Naukowobadawcze Laboratorium Międzyuczelniane w Stalowej Woli Laboratorium wysokozaawansowanych materiałów i struktur kompozytowych

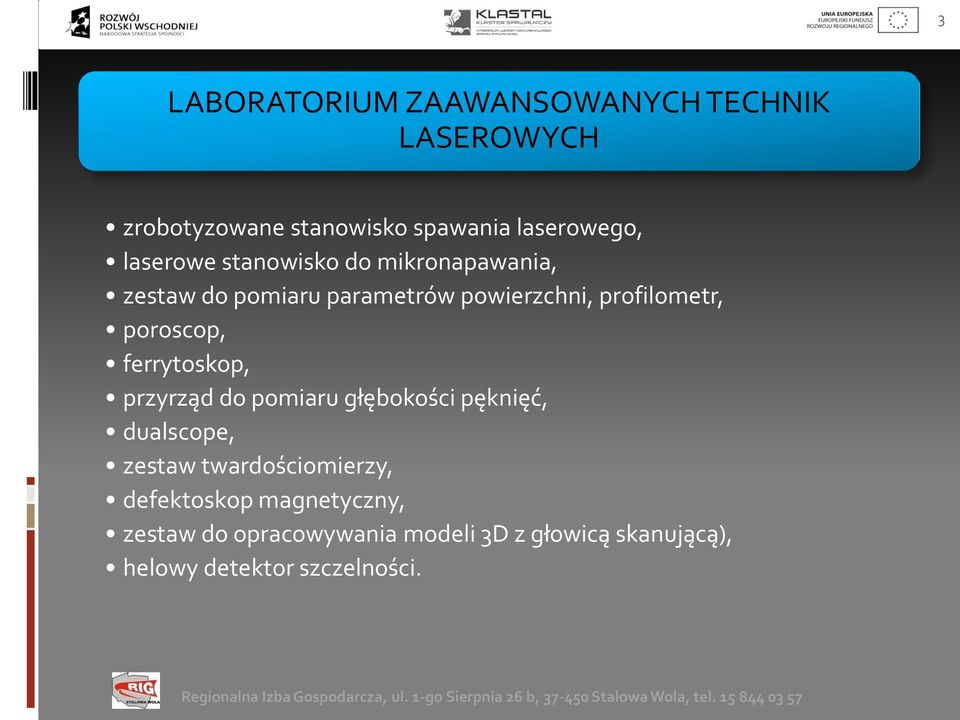

3 3 LABORATORIUM ZAAWANSOWANYCH TECHNIK LASEROWYCH zrobotyzowane stanowisko spawania laserowego, laserowe stanowisko do mikronapawania, zestaw do pomiaru parametrów powierzchni, profilometr, poroscop, ferrytoskop, przyrząd do pomiaru głębokości pęknięć, dualscope, zestaw twardościomierzy, defektoskop magnetyczny, zestaw do opracowywania modeli 3D z głowicą skanującą), helowy detektor szczelności.

4 4 LABORATORIUM WYSOKOZAAWANSOWANYCH MATERIAŁÓW I STRUKTUR KOMPOZYTOWYCH spektrometr FT-raman i FT-IR, mikroskop IR, dyspersyjny spektrometr ramanowski, mikroskop sił atomowych, spektrometr fotoelektronów, mikroskop elektronowy z detektorem EDS, dyfraktometr rentgenowski, tomograf rentgenowski, spektrometry ICP MS i OES, system ablacji laserowej, analizator fluorescencji rentgenowskiej.

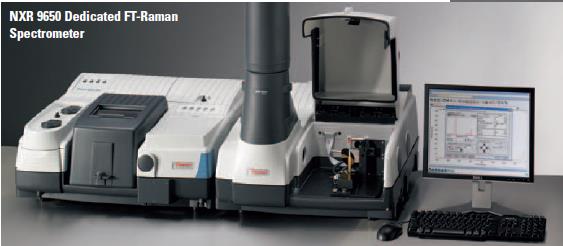

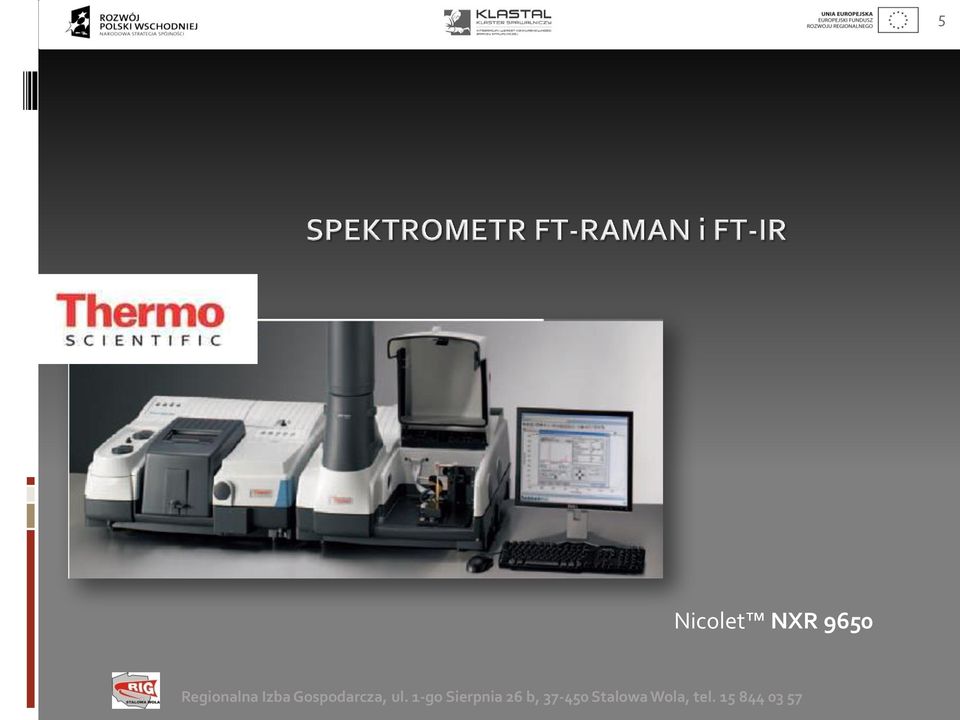

5 5 Nicolet NXR 9650

6 6 Obszary badań FT-IR i IR: - identyfikacja materiałów i surowców, - badania polimerów i gumy, - analiza pigmentów i farb, - analiza opakowań i laminatów, - badanie powłok, - analiza włókien, - analiza farmaceutyków i kosmetyków.

7 7 Zalety spektroskopii ramanowskiej: metoda nieniszcząca i bezkontaktowa, szybkość, brak przygotowania próbki, możliwa analiza przez szkło i tworzywo sztuczne, łatwa identyfikacja i duża baza widm, Analiza i identyfikacja Mapy rozmieszczenia związków

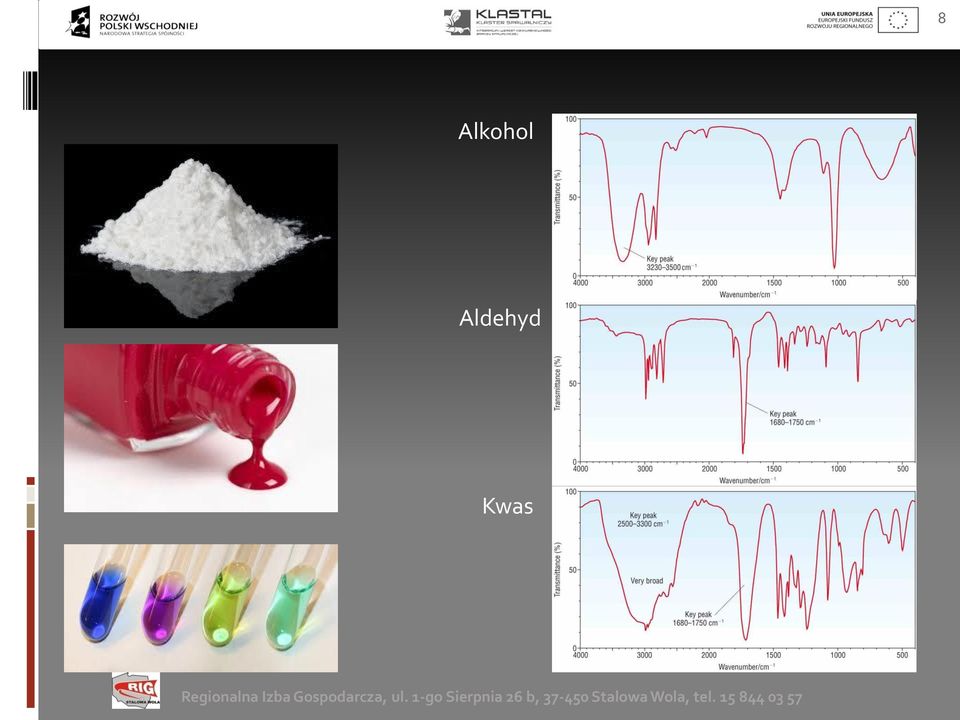

8 8 Alkohol Aldehyd Kwas

9 9 Komplementarność analizy ramanowskiej i IR: piki słabe w jednej metodzie są silne w drugiej, FT-IR zazwyczaj dostarcza więcej informacji na temat grup funkcyjnych, Raman zazwyczaj dostarcza informacje o strukturze związku.

10 1 0 Zastosowanie: farmacja, medycyna, analiza żywności, badania polimerów, analiza chemiczna związków. Spektroskopia FT-ramanowska umożliwia: analizę i charakterystykę cząsteczek związków organicznych i nieorganicznych, badania konformacji cząsteczek, polimorfizmu, faz krystalicznych, przejść fazowych, analizę ciał stałych, cieczy i niektórych gazów, pracę z makro i mikro próbkami, analizę jakościową i ilościową.

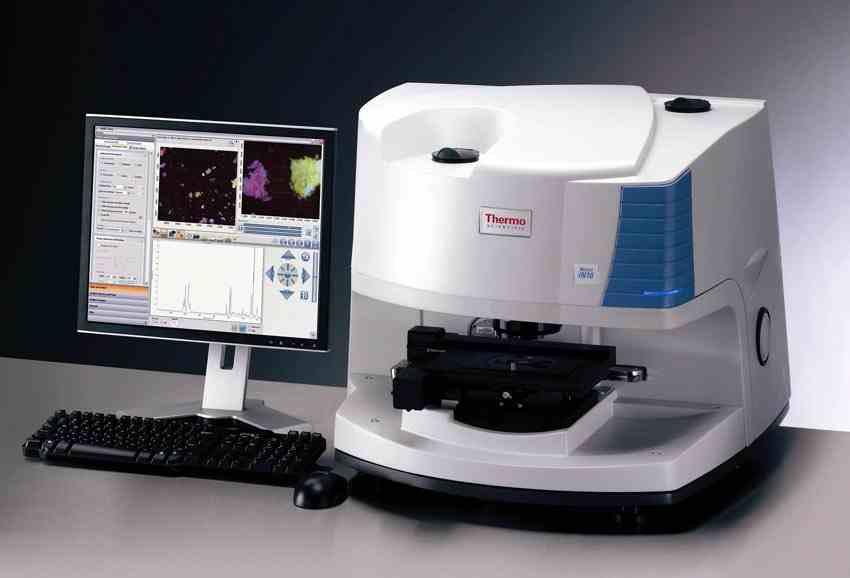

11 1 1 Nicolet in10 MX

12 1 2

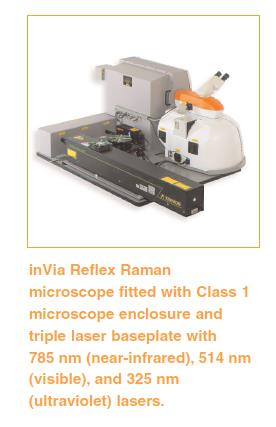

13 1 3 invia

14 1 4 Lasery: 1064 nm Nd:YAG 100mW 785 nm NIR 300mW 514 nm Nd:YAG 50mW 325 nm He-Cd 25mW

15 1 5 Obszary badań dyspersyjnego spektrometru ramana - biologia i medycyna, - półprzewodniki i ogniwa, - polimery, kompozyty, pigmenty, - nanotechnologia, - geologia i gemmologia, - farmakologia i kosmetologia.

16 1 6

17 1 7

18 1 8 Naprężenia materiału

19 1 9

20 2 0 Innova

21 2 1 Możliwości pomiarowe AFM: topografia właściwości elektryczne właściwości magnetyczne właściwości cieplne charakterystyka nanomechaniczna Pole: nm 200 mm Rozdzielczość ratelarna: ~1 nm Rozdzielczość wertykalna: sub-nm Tryby pomiarowe AFM: - kontaktowy AFM, - pół-kontaktowy AFM, - bezkontaktowy AFM, - obrazowania fazowego, - mikroskopia prądów tunelowych (STM), - Krzywe siła odległość, Płytka półprzewodnika. Od lewej AFM topografia, po prawej obraz ramanowski. Mat. Bruker

22 2 2 SPEKTROMETR FOTOELEKTRONÓW K-alfa

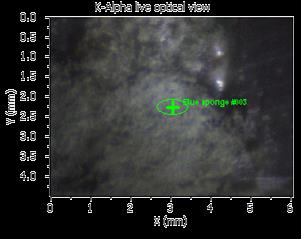

23 Counts / s 2 3 Survey 10 Scans, 2 m 16.1 s, 400µm, CAE 200.0, 1.00 ev O1s Si2s Si2p E E S2s P2p C1s E E E C Auger E E E E N Auger 1200 O Auger Cu2p 3/ Binding Energy (ev) N1s Ca2p Si2s 200 Si2p Element/chemical state At% Si2p organic 0.63 Si2p SiO P2p 0.39 S2p thiol 0.28 S2p sulfate 0.11 C1s Ca2p <0.1 N1s Cu2p 3/2 (Cu + ) 0.12 Cu2p 3/2 (Cu 2+ ) 0.09 Elemental/chemical state quantification

24 2 4 C1s CO is organically bonded C-O and carbonate

25 2 5 Koral bambusowy- analiza warstw

26 2 6 Korozja powierzchni druta Korozja powierzchni wolframu

27 2 7 Analiza stali XPS Analiza warstw Si-SiO2

28 2 8 MIKROSKOP ELEKTRONOWY Z DETEKTOREM EDS

29 2 9 Obrazowanie próbek mikroskopem SEM

30 3 0 Materiały OXFORD Instr.

31 3 1

32 3 2 LayerProbe Warstwy złożone od 2 nm do 2000 nm

33 3 3 DYFRAKTOMETR RENTGENOWSKI, Empyrean

34 3 4 Możliwości pomiarowe dyfraktometru: analiza dyfrakcyjna w kapilarach, badania odbiciowe jak i niskokątowe, analiza naprężeń, analiza fazowa materiału, analiza reflektometryczna, analiza warstw epitaksjalnych, analiza tekstury.

35 3 5 SPEKTROMETR RENTGENOWSKI WDXRF Axios max

36 3 6 Możliwości pomiarowe spektrometru: analiza w zakresie O-U, dodatkowe kryształy specjalne do analizy B, C i N, oprogramowanie do analizy jakościowej i ilościowej, pakiet oprogramowania i wzorców do analizy szerokiego zakresu materiałów mineralnych pakiet oprogramowania i wzorce do analizy metali zużyciowych w olejach pakiet oprogramowania i wzorce do analizy pierwiastków (min. 15) w stopach Ni, Fe i Co.

37 3 7 TOMOGRAF RENTGENOWSKI, v tome x m

38 3 8 Wielkość próbek :600 mm x 300 mm; up to 600 x 500 mm with limited travel range Maksymalna waga próbek :50 kg Rozdzielczość:2 microns (microfocus tube); optional down to < 1 micron (nanofocus tube)

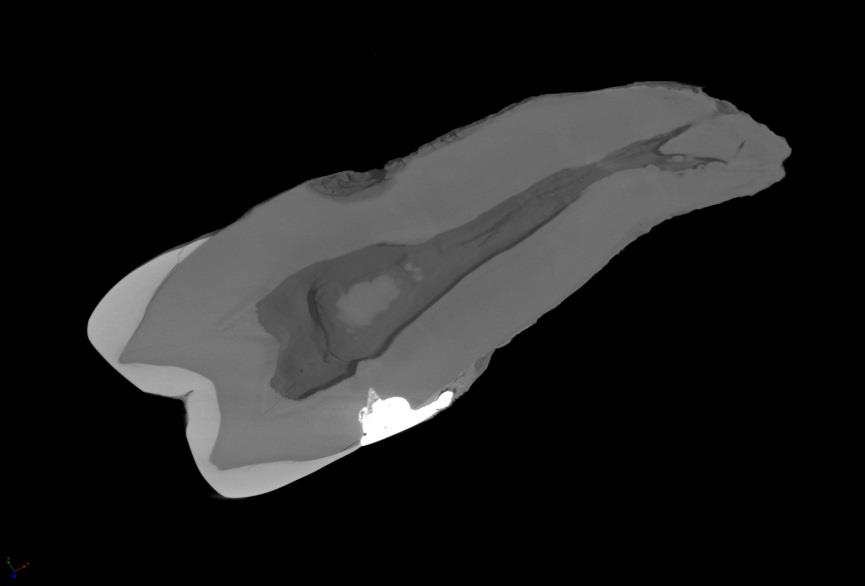

39 3 9 Możliwości pomiarowe tomomografu: mikrotomografia obiektów metrologia wykrywania wad w odlewach i spoinach analiza materiałów.

40 4 0

41 4 1

42 4 2 System ICP MS

43 4 3 Zastosowanie: - analiza śladowa pierwiastków

44 4 4 Laserowa ablacja

45 4 5 Laserowa ablacja- analiza

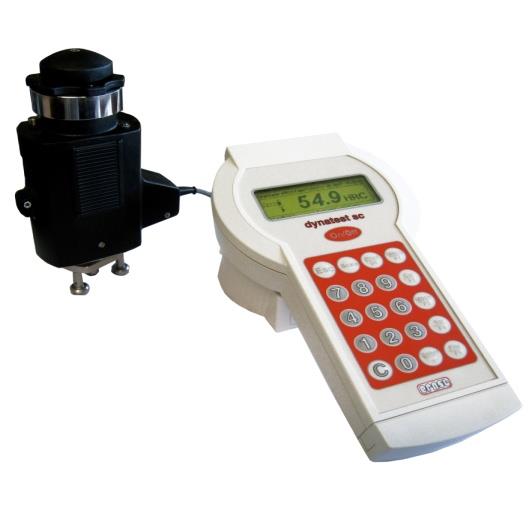

46 4 6 TWARDOŚCIOMIERZ PRZENOŚNY DYNATEST SC Przenośny twardościomierz o dużym nacisku pomiarowym (obciążenie 100 kgf) porównywalny z twardościomierzami stacjonarnymi Pomiar niezakłócony stanem powierzchni próbki/części. Niewrażliwy na odkształcenie lub ugięcie próbki. Zdolny do pomiaru w dowolnym położeniu głowicy. Obciążenie pomiarowe niezależne od operatora. Zalecany szczególnie przy pomiarze twardości żeliw w trudnym warunkach, np. w odlewniach. Do pomiaru rur o średnicy od 15 mm Zgodny z wymogami normy DIN 50157

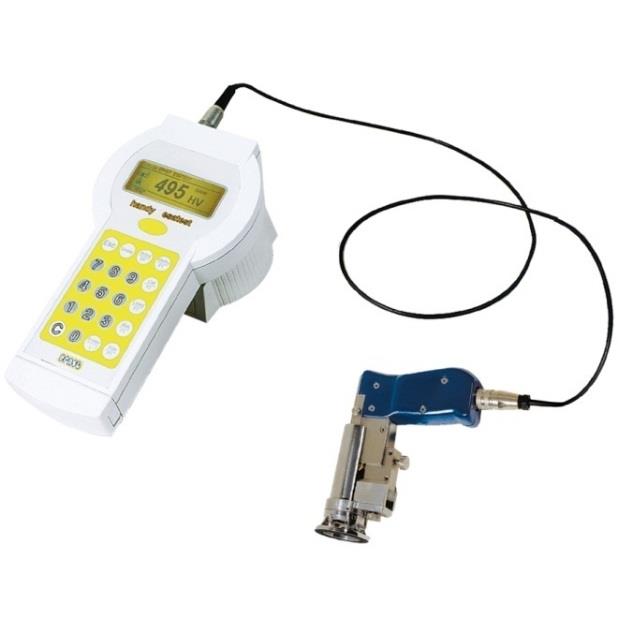

47 4 7 HANDY ESATEST Do pomiaru w miejscach trudnodostępnych (linia zęba, otwory, wnęki, powierzchnie nieregularne...) Obciążenie ustawiane w zakresie 1-10 kp z możliwością określenia maksymalnego dla danej aplikacji obciążenia Główne aplikacje: pomiar twardości w strefie wpływu ciepła spoiny po spawaniu pomiar twardości aluminium (w tym cienkich blach) Złożone konstrukcje, takie jak silniki odrzutowe, skrzynie biegów, narzędzia skrawające Zgodny z wymogami normy DIN Z opcjonalnym oprzyrządowaniem do pomiaru w otworach o minimalnej średnicy 15 i na głębokości do 50 mm

48 4 8

49 4 9

50 5 0

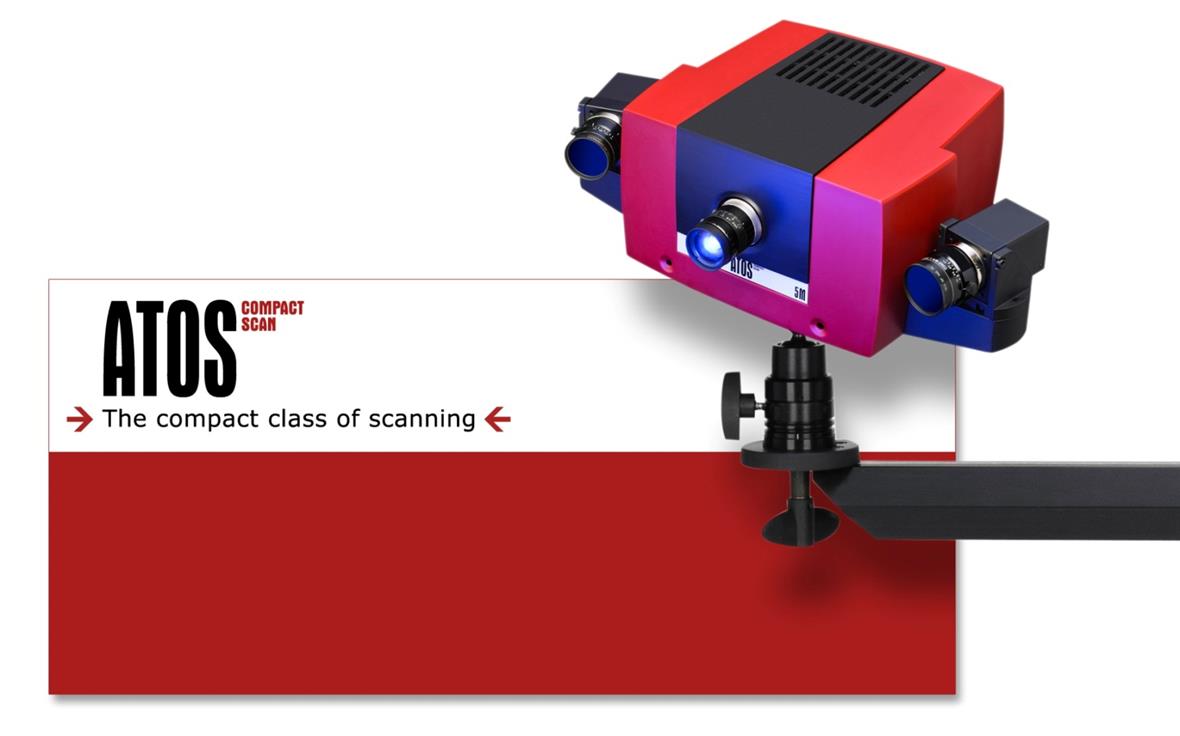

51 5 1 ZALETY Proste pomiary bez względu na środowisko Wysokiej klasy komponenty z kamerą Kompleksowe pomiary i zadania inspekcyjne Nowe aplikacje, np.: pomiary wnętrz samochodów itp. Pomiary niezależne od zewnętrznych warunków świetlnych Szybkie skanowanie dużych komponentów Zaawansowana technologia przeniesiona z ATOS Triple Scan Wysoka jakość danych pomiarowych Łatwy transport Lekka głowica skanera Potężny, przenośny komputer do przetwarzania danych

52 5 2 ZALETY Głowica, trójnóg, pola pomiarowe i ręczny stolik obrotowy w jednej walizce Możliwość dostosowania dokładności, rozdzielczości i szybkości Digitalizacja mały i dużych części jedną głowicą pomiarową Kompletna analiza części Pomiary dużych komponentów, nawet kilkunastometrowych Kompletne rozwiązanie wyciągnij ze skrzyni : głowica, laptop, program, akcesoria Kamery stereowizyjne dla wysokiej dokładności Zawiera oprogramowanie pomiarowe i inspekcyjne Kompletne szkolenie i wsparcie techniczne

53 5 3

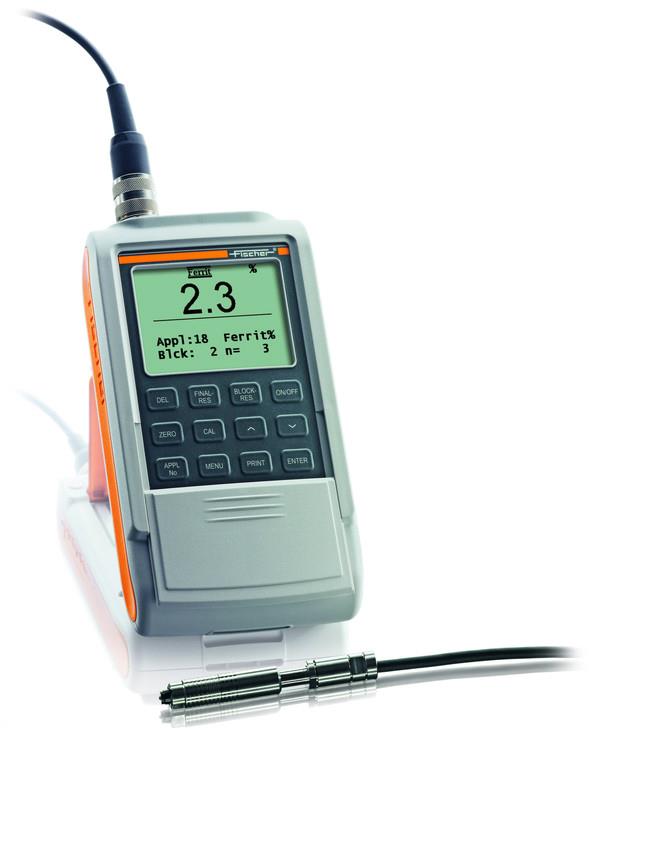

54 WYZNACZANIE ZAWARTOŚCI FERRYTU - FERRITSCOPE FMP30 FERRITSCOPE FMP30 Wykorzystuje zjawisko indukcji magnetycznej, wyposażony jest w wyświetlacz i sondę ręczną. Prąd o niskiej częstotliwości przepływa przez cewkę. Przemienne pole magnetyczne przenika próbkę. Wytworzone pole jest proporcjonalne do zawartości ferrytu. Mierzona jest przenikalność próbki zależna od występowania w niej materiałów magnetycznych takich jak ferryt. Slajd 54

55 FERRITSCOPE FMP30 - APLIKACJE Slajd 55

56 POROSOCOPE: ZASTOSOWANIA Wyszukiwanie porów w powłokach wykonanych z emalii Badanie powłok wewnątrz rur z wykorzystaniem systemu przedłużeń i okrągłych elektrod. Slajd 56

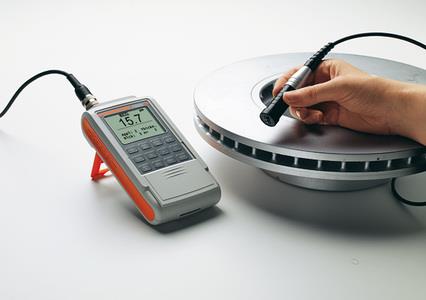

57 DUALSCOPE FMP 150- POMIAR GRUBOŚCI POWŁOK Pomiar grubości powłok metodą indukcji magnetycznej, prądów wirowych oraz metodą Halla z jednoczesnym automatycznym rozpoznaniem rodzaju materiału podłoża Intuicyjne menu Prosta obsługa Dotykowy ekran Edytowalne menu Do 1000 Aplikacji GRUBOŚĆ POWŁOK Slajd 57

58 DUALSCOPE FMP ZASTOSOWANIA Grubość powłoki lakierniczej na podłożu stalowym Pomiar grubości powłoki anodowej na elementach aluminiowych GRUBOŚĆ POWŁOK Slajd 58
