1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT POMIESZCZENIA DYDAKTYCZNE ORAZ TECHNOLOGICZNE ZWIĄZANE Z ROZBUDOWĄ BUDYNKU ZESPOŁU SZKÓŁ TECHNICZNYCH W KOLNIE PRZY UL. T. KUBRAKA 6 ROBOTY BUDOWLANE W ZAKRESIE INSTALACJI ELEKTRYCZNYCH Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień [CPV] Grupa robót Roboty w zakresie instalacji budowlanych Klasa robót Roboty w zakresie instalacji elektrycznych Kategoria robót : Roboty w zakresie przewodów instalacji elektrycznych oraz opraw elektrycznych 1

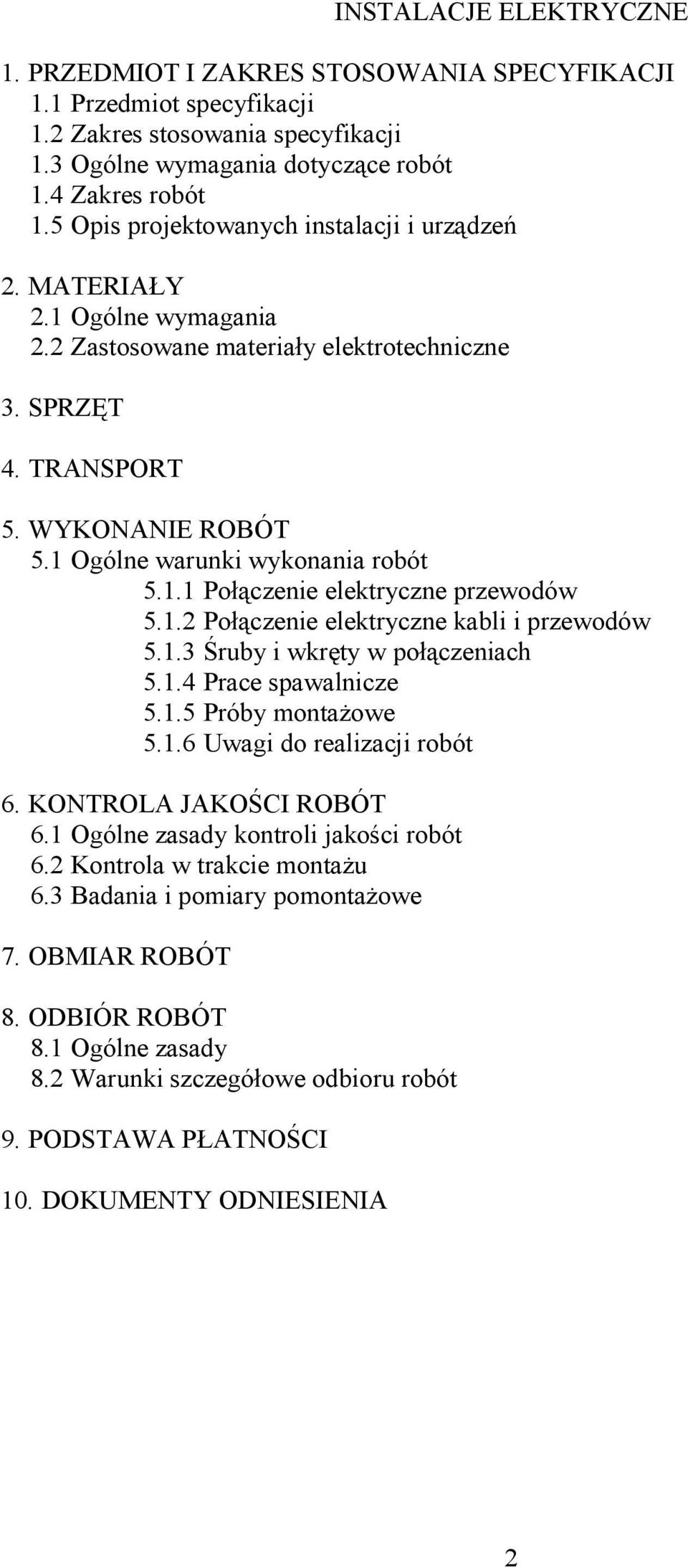

2 INSTALACJE ELEKTRYCZNE 1. PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI 1.1 Przedmiot specyfikacji 1.2 Zakres stosowania specyfikacji 1.3 Ogólne wymagania dotyczące robót 1.4 Zakres robót 1.5 Opis projektowanych instalacji i urządzeń 2. MATERIAŁY 2.1 Ogólne wymagania 2.2 Zastosowane materiały elektrotechniczne 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 5.1 Ogólne warunki wykonania robót Połączenie elektryczne przewodów Połączenie elektryczne kabli i przewodów Śruby i wkręty w połączeniach Prace spawalnicze Próby montaŝowe Uwagi do realizacji robót 6. KONTROLA JAKOŚCI ROBÓT 6.1 Ogólne zasady kontroli jakości robót 6.2 Kontrola w trakcie montaŝu 6.3 Badania i pomiary pomontaŝowe 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 8.1 Ogólne zasady 8.2 Warunki szczegółowe odbioru robót 9. PODSTAWA PŁATNOŚCI 10. DOKUMENTY ODNIESIENIA 2

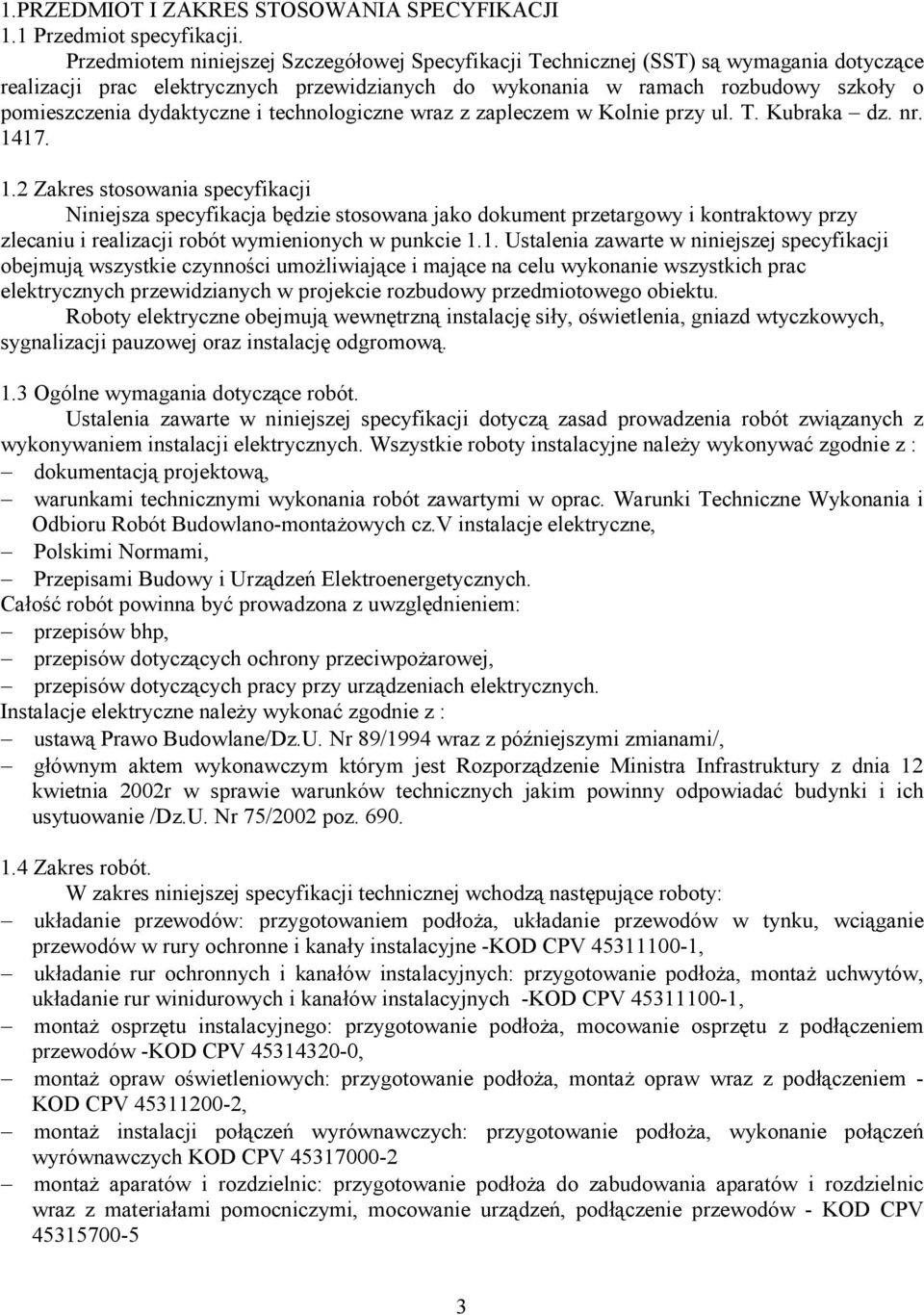

3 1.PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI 1.1 Przedmiot specyfikacji. Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące realizacji prac elektrycznych przewidzianych do wykonania w ramach rozbudowy szkoły o pomieszczenia dydaktyczne i technologiczne wraz z zapleczem w Kolnie przy ul. T. Kubraka dz. nr Zakres stosowania specyfikacji Niniejsza specyfikacja będzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie 1.1. Ustalenia zawarte w niniejszej specyfikacji obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie wszystkich prac elektrycznych przewidzianych w projekcie rozbudowy przedmiotowego obiektu. Roboty elektryczne obejmują wewnętrzną instalację siły, oświetlenia, gniazd wtyczkowych, sygnalizacji pauzowej oraz instalację odgromową. 1.3 Ogólne wymagania dotyczące robót. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem instalacji elektrycznych. Wszystkie roboty instalacyjne naleŝy wykonywać zgodnie z : dokumentacją projektową, warunkami technicznymi wykonania robót zawartymi w oprac. Warunki Techniczne Wykonania i Odbioru Robót Budowlano-montaŜowych cz.v instalacje elektryczne, Polskimi Normami, Przepisami Budowy i Urządzeń Elektroenergetycznych. Całość robót powinna być prowadzona z uwzględnieniem: przepisów bhp, przepisów dotyczących ochrony przeciwpoŝarowej, przepisów dotyczących pracy przy urządzeniach elektrycznych. Instalacje elektryczne naleŝy wykonać zgodnie z : ustawą Prawo Budowlane/Dz.U. Nr 89/1994 wraz z późniejszymi zmianami/, głównym aktem wykonawczym którym jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75/2002 poz Zakres robót. W zakres niniejszej specyfikacji technicznej wchodzą następujące roboty: układanie przewodów: przygotowaniem podłoŝa, układanie przewodów w tynku, wciąganie przewodów w rury ochronne i kanały instalacyjne -KOD CPV , układanie rur ochronnych i kanałów instalacyjnych: przygotowanie podłoŝa, montaŝ uchwytów, układanie rur winidurowych i kanałów instalacyjnych -KOD CPV , montaŝ osprzętu instalacyjnego: przygotowanie podłoŝa, mocowanie osprzętu z podłączeniem przewodów -KOD CPV , montaŝ opraw oświetleniowych: przygotowanie podłoŝa, montaŝ opraw wraz z podłączeniem - KOD CPV , montaŝ instalacji połączeń wyrównawczych: przygotowanie podłoŝa, wykonanie połączeń wyrównawczych KOD CPV montaŝ aparatów i rozdzielnic: przygotowanie podłoŝa do zabudowania aparatów i rozdzielnic wraz z materiałami pomocniczymi, mocowanie urządzeń, podłączenie przewodów - KOD CPV

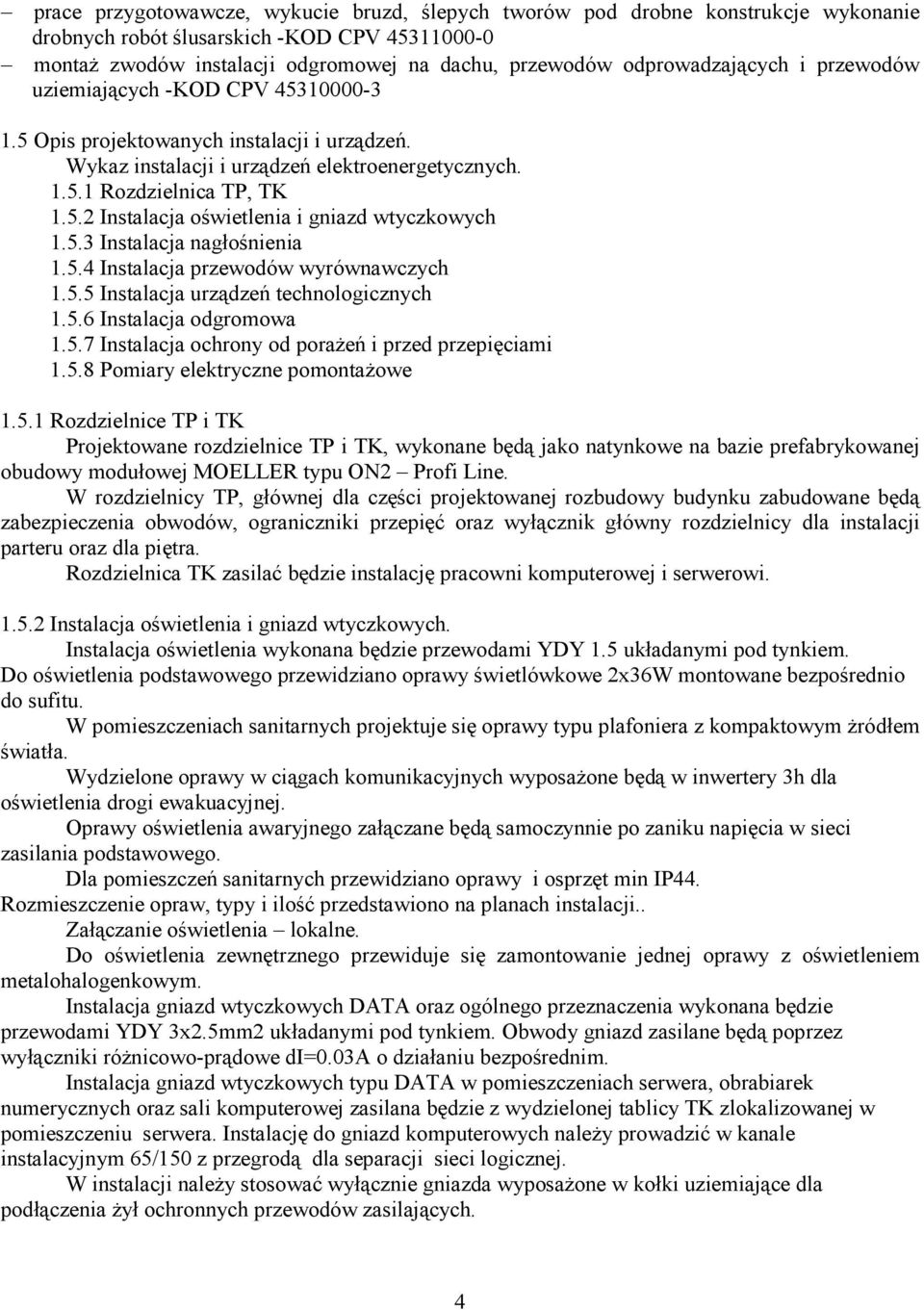

4 prace przygotowawcze, wykucie bruzd, ślepych tworów pod drobne konstrukcje wykonanie drobnych robót ślusarskich -KOD CPV montaŝ zwodów instalacji odgromowej na dachu, przewodów odprowadzających i przewodów uziemiających -KOD CPV Opis projektowanych instalacji i urządzeń. Wykaz instalacji i urządzeń elektroenergetycznych Rozdzielnica TP, TK Instalacja oświetlenia i gniazd wtyczkowych Instalacja nagłośnienia Instalacja przewodów wyrównawczych Instalacja urządzeń technologicznych Instalacja odgromowa Instalacja ochrony od poraŝeń i przed przepięciami Pomiary elektryczne pomontaŝowe Rozdzielnice TP i TK Projektowane rozdzielnice TP i TK, wykonane będą jako natynkowe na bazie prefabrykowanej obudowy modułowej MOELLER typu ON2 Profi Line. W rozdzielnicy TP, głównej dla części projektowanej rozbudowy budynku zabudowane będą zabezpieczenia obwodów, ograniczniki przepięć oraz wyłącznik główny rozdzielnicy dla instalacji parteru oraz dla piętra. Rozdzielnica TK zasilać będzie instalację pracowni komputerowej i serwerowi Instalacja oświetlenia i gniazd wtyczkowych. Instalacja oświetlenia wykonana będzie przewodami YDY 1.5 układanymi pod tynkiem. Do oświetlenia podstawowego przewidziano oprawy świetlówkowe 2x36W montowane bezpośrednio do sufitu. W pomieszczeniach sanitarnych projektuje się oprawy typu plafoniera z kompaktowym Ŝródłem światła. Wydzielone oprawy w ciągach komunikacyjnych wyposaŝone będą w inwertery 3h dla oświetlenia drogi ewakuacyjnej. Oprawy oświetlenia awaryjnego załączane będą samoczynnie po zaniku napięcia w sieci zasilania podstawowego. Dla pomieszczeń sanitarnych przewidziano oprawy i osprzęt min IP44. Rozmieszczenie opraw, typy i ilość przedstawiono na planach instalacji.. Załączanie oświetlenia lokalne. Do oświetlenia zewnętrznego przewiduje się zamontowanie jednej oprawy z oświetleniem metalohalogenkowym. Instalacja gniazd wtyczkowych DATA oraz ogólnego przeznaczenia wykonana będzie przewodami YDY 3x2.5mm2 układanymi pod tynkiem. Obwody gniazd zasilane będą poprzez wyłączniki róŝnicowo-prądowe di=0.03a o działaniu bezpośrednim. Instalacja gniazd wtyczkowych typu DATA w pomieszczeniach serwera, obrabiarek numerycznych oraz sali komputerowej zasilana będzie z wydzielonej tablicy TK zlokalizowanej w pomieszczeniu serwera. Instalację do gniazd komputerowych naleŝy prowadzić w kanale instalacyjnym 65/150 z przegrodą dla separacji sieci logicznej. W instalacji naleŝy stosować wyłącznie gniazda wyposaŝone w kołki uziemiające dla podłączenia Ŝył ochronnych przewodów zasilających. 4

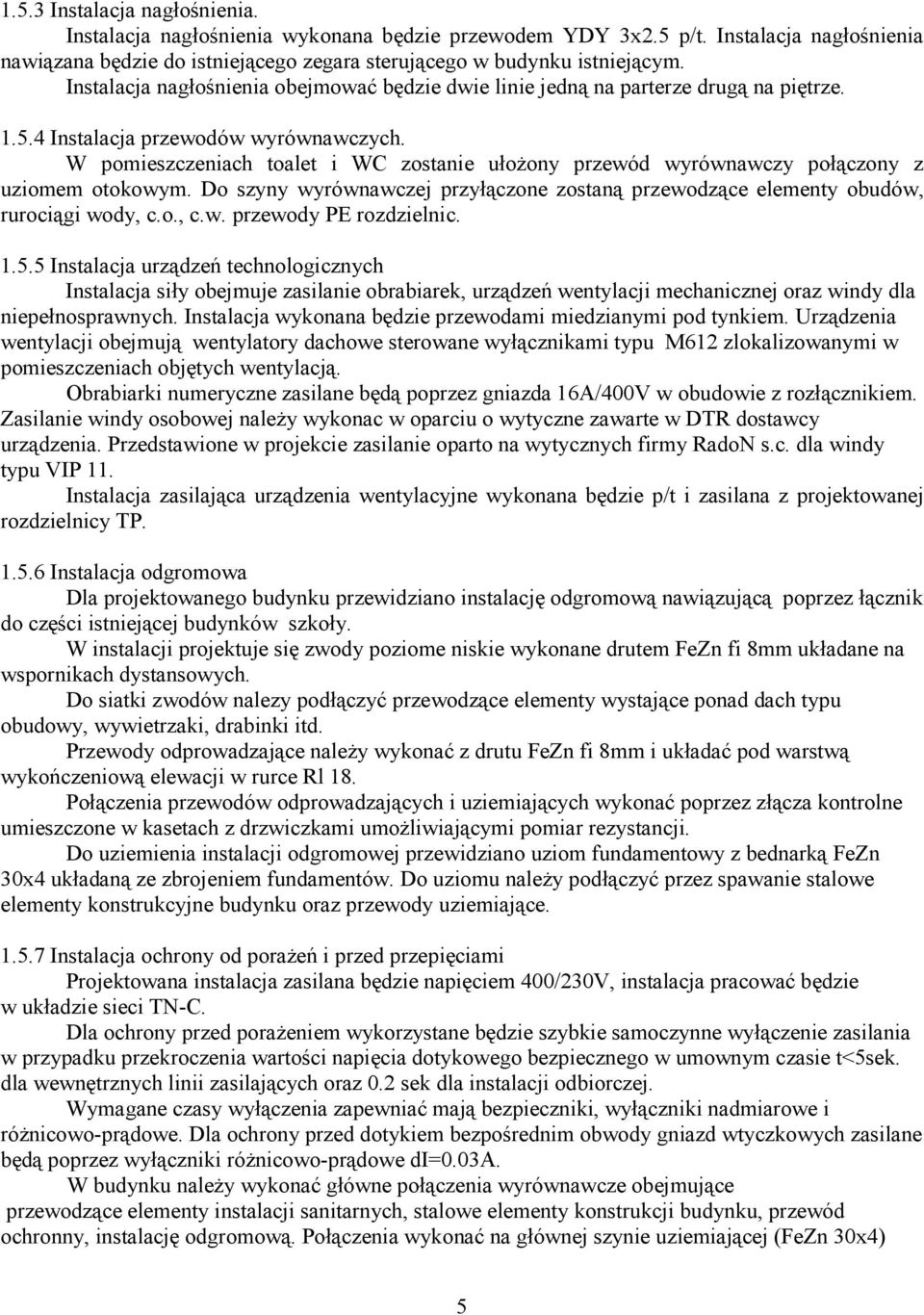

5 1.5.3 Instalacja nagłośnienia. Instalacja nagłośnienia wykonana będzie przewodem YDY 3x2.5 p/t. Instalacja nagłośnienia nawiązana będzie do istniejącego zegara sterującego w budynku istniejącym. Instalacja nagłośnienia obejmować będzie dwie linie jedną na parterze drugą na piętrze Instalacja przewodów wyrównawczych. W pomieszczeniach toalet i WC zostanie ułoŝony przewód wyrównawczy połączony z uziomem otokowym. Do szyny wyrównawczej przyłączone zostaną przewodzące elementy obudów, rurociągi wody, c.o., c.w. przewody PE rozdzielnic Instalacja urządzeń technologicznych Instalacja siły obejmuje zasilanie obrabiarek, urządzeń wentylacji mechanicznej oraz windy dla niepełnosprawnych. Instalacja wykonana będzie przewodami miedzianymi pod tynkiem. Urządzenia wentylacji obejmują wentylatory dachowe sterowane wyłącznikami typu M612 zlokalizowanymi w pomieszczeniach objętych wentylacją. Obrabiarki numeryczne zasilane będą poprzez gniazda 16A/400V w obudowie z rozłącznikiem. Zasilanie windy osobowej naleŝy wykonac w oparciu o wytyczne zawarte w DTR dostawcy urządzenia. Przedstawione w projekcie zasilanie oparto na wytycznych firmy RadoN s.c. dla windy typu VIP 11. Instalacja zasilająca urządzenia wentylacyjne wykonana będzie p/t i zasilana z projektowanej rozdzielnicy TP Instalacja odgromowa Dla projektowanego budynku przewidziano instalację odgromową nawiązującą poprzez łącznik do części istniejącej budynków szkoły. W instalacji projektuje się zwody poziome niskie wykonane drutem FeZn fi 8mm układane na wspornikach dystansowych. Do siatki zwodów nalezy podłączyć przewodzące elementy wystające ponad dach typu obudowy, wywietrzaki, drabinki itd. Przewody odprowadzające naleŝy wykonać z drutu FeZn fi 8mm i układać pod warstwą wykończeniową elewacji w rurce Rl 18. Połączenia przewodów odprowadzających i uziemiających wykonać poprzez złącza kontrolne umieszczone w kasetach z drzwiczkami umoŝliwiającymi pomiar rezystancji. Do uziemienia instalacji odgromowej przewidziano uziom fundamentowy z bednarką FeZn 30x4 układaną ze zbrojeniem fundamentów. Do uziomu naleŝy podłączyć przez spawanie stalowe elementy konstrukcyjne budynku oraz przewody uziemiające Instalacja ochrony od poraŝeń i przed przepięciami Projektowana instalacja zasilana będzie napięciem 400/230V, instalacja pracować będzie w układzie sieci TN-C. Dla ochrony przed poraŝeniem wykorzystane będzie szybkie samoczynne wyłączenie zasilania w przypadku przekroczenia wartości napięcia dotykowego bezpiecznego w umownym czasie t<5sek. dla wewnętrznych linii zasilających oraz 0.2 sek dla instalacji odbiorczej. Wymagane czasy wyłączenia zapewniać mają bezpieczniki, wyłączniki nadmiarowe i róŝnicowo-prądowe. Dla ochrony przed dotykiem bezpośrednim obwody gniazd wtyczkowych zasilane będą poprzez wyłączniki róŝnicowo-prądowe di=0.03a. W budynku naleŝy wykonać główne połączenia wyrównawcze obejmujące przewodzące elementy instalacji sanitarnych, stalowe elementy konstrukcji budynku, przewód ochronny, instalację odgromową. Połączenia wykonać na głównej szynie uziemiającej (FeZn 30x4) 5

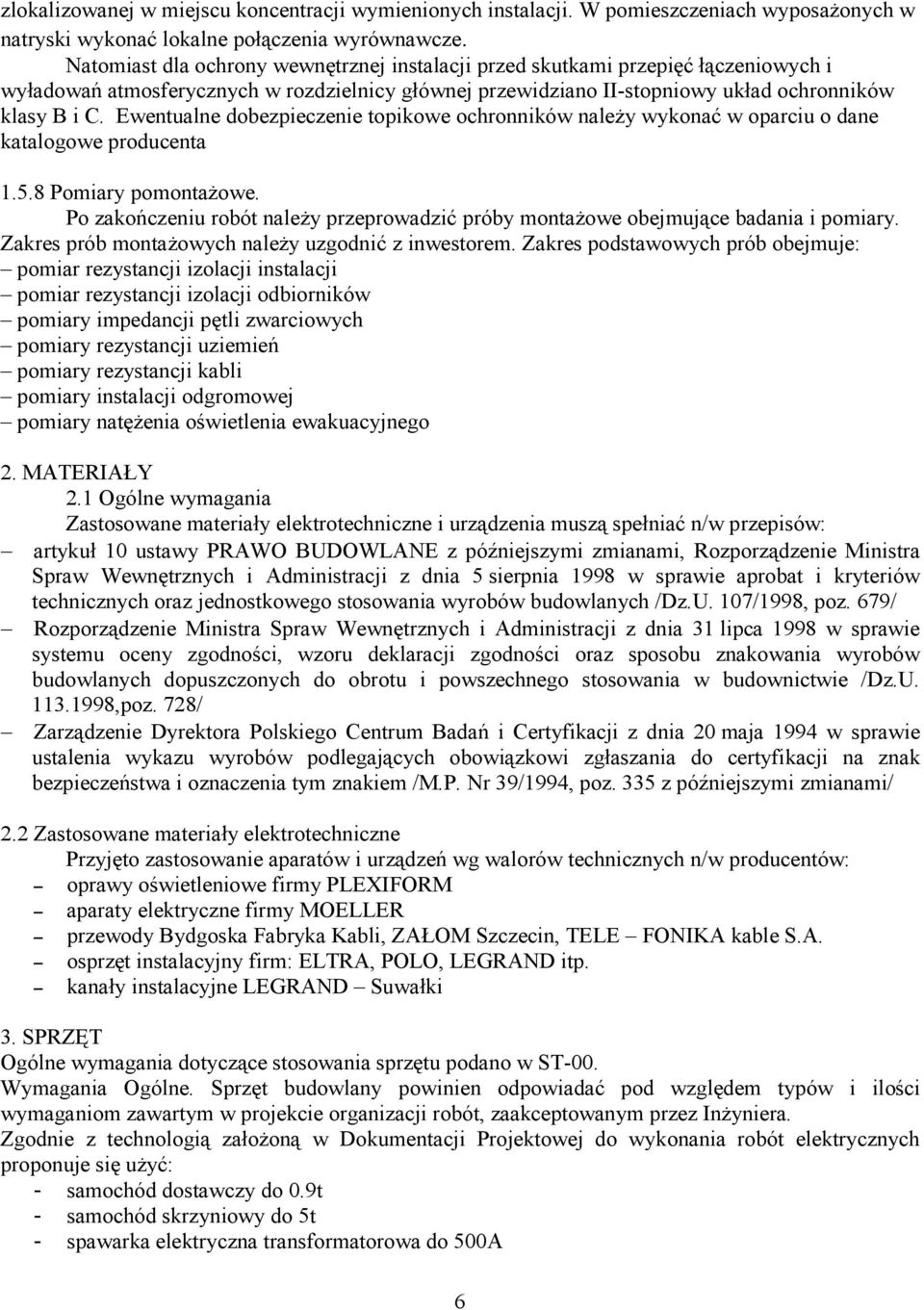

6 zlokalizowanej w miejscu koncentracji wymienionych instalacji. W pomieszczeniach wyposaŝonych w natryski wykonać lokalne połączenia wyrównawcze. Natomiast dla ochrony wewnętrznej instalacji przed skutkami przepięć łączeniowych i wyładowań atmosferycznych w rozdzielnicy głównej przewidziano II-stopniowy układ ochronników klasy B i C. Ewentualne dobezpieczenie topikowe ochronników naleŝy wykonać w oparciu o dane katalogowe producenta Pomiary pomontaŝowe. Po zakończeniu robót naleŝy przeprowadzić próby montaŝowe obejmujące badania i pomiary. Zakres prób montaŝowych naleŝy uzgodnić z inwestorem. Zakres podstawowych prób obejmuje: pomiar rezystancji izolacji instalacji pomiar rezystancji izolacji odbiorników pomiary impedancji pętli zwarciowych pomiary rezystancji uziemień pomiary rezystancji kabli pomiary instalacji odgromowej pomiary natęŝenia oświetlenia ewakuacyjnego 2. MATERIAŁY 2.1 Ogólne wymagania Zastosowane materiały elektrotechniczne i urządzenia muszą spełniać n/w przepisów: artykuł 10 ustawy PRAWO BUDOWLANE z późniejszymi zmianami, Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998 w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych /Dz.U. 107/1998, poz. 679/ Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 31 lipca 1998 w sprawie systemu oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie /Dz.U ,poz. 728/ Zarządzenie Dyrektora Polskiego Centrum Badań i Certyfikacji z dnia 20 maja 1994 w sprawie ustalenia wykazu wyrobów podlegających obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem /M.P. Nr 39/1994, poz. 335 z późniejszymi zmianami/ 2.2 Zastosowane materiały elektrotechniczne Przyjęto zastosowanie aparatów i urządzeń wg walorów technicznych n/w producentów: oprawy oświetleniowe firmy PLEXIFORM aparaty elektryczne firmy MOELLER przewody Bydgoska Fabryka Kabli, ZAŁOM Szczecin, TELE FONIKA kable S.A. osprzęt instalacyjny firm: ELTRA, POLO, LEGRAND itp. kanały instalacyjne LEGRAND Suwałki 3. SPRZĘT Ogólne wymagania dotyczące stosowania sprzętu podano w ST-00. Wymagania Ogólne. Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w projekcie organizacji robót, zaakceptowanym przez InŜyniera. Zgodnie z technologią załoŝoną w Dokumentacji Projektowej do wykonania robót elektrycznych proponuje się uŝyć: - samochód dostawczy do 0.9t - samochód skrzyniowy do 5t - spawarka elektryczna transformatorowa do 500A 6

7 4.TRANSPORT Transport zgodnie z warunkami ogólnymi ST-00. Materiały przewidziane do wykonania robót mogą być przewoŝone dowolnymi środkami transportu z zachowaniem zasad kodeksu drogowego. NaleŜy unikać transportu kabli w temperaturze poniŝej -15 C. W czasie transportu i przechowywania materiałów elektroenergetycznych naleŝy zachować wymagania wynikające ze specjalnych właściwości tych urządzeń, zastrzeŝonych przez producenta. 5. WYKONANIE ROBÓT 5.1 Ogólne warunki wykonania robót. Ogólne wymagania dotyczące wykonania robót podano w ST-00 Wymagania Ogólne oraz w Warunkach Technicznych Wykonania i Odbioru Robót Budowlano MontaŜowych Instalacje elektryczne Połączenia elektryczne przewodów - powierzchnie stykających się elementów torów prądowych oraz przekładek i podkładek metalowych, przewodzących prąd, powinny być dokładnie oczyszczone i wygładzone. - zanieczyszczone styki / zaciski aparatów, przewody i pokryte powłoką metalową ogniową i galwaniczną naleŝy zmywać tylko odczynnikami chemicznymi i szlifować pastą polerską. - powierzchnie zestyków naleŝy zabezpieczyć przed korozją wazeliną bezkwasową. - połączenia naleŝy wykonać spawaniem, śrubami lub w inny sposób określony w projekcie technicznym. - śruby, nakrętki i podkładki stalowe powinny być pokryte galwanicznie warstwą metaliczną Połączenia elektryczne kabli i przewodów - Ŝyły jednodrutowe mogą mieć zakończenia: proste, nie wymagające obróbki po zdjęciu izolacji, przyłączane do zacisków śrubowych; oczkowe, dla przewodów podłączanych pod śrubę lub wkręt; oczko o średnicy wewnętrznej większej ok. 0.5mm od średnicy gwintu naleŝy wyginać w prawo; sprasowane końce Ŝył przystosowane do podłączania pod śrubę z końcówką kablową, końcówkę łączy się z przewodem przez lutowanie lub zaprasowanie z końcówką kablową do lutowania. - Ŝyły wielodrutowe mogą mieć zakończenia: proste lub oczkowe, stosowane do przewodów miedzianych, z końcem prostym lub oczkiem dobrze oczyszczonym i pocynowanym, takie zakończenia dopuszcza się tylko w przypadku gdy zaciski nie pozwalają na zastosowanie końcówki lub tulejki; z końcówką kablową podłączane pod śrubę; końcówkę montuje się przez prasowanie, lutowanie lub spawanie; z tulejką /końcówką rurkową/ umocowaną przez zaprasowanie Śruby i wkręty w połączeniach - śruby i wkręty do łączenia szyn oraz przewodów powinny mieć taką długość, aby po skręceniu połączenia wystawały co najmniej na wysokość 2-6 zwojów. Nie dotyczy to śrub dostarczanych przez wytwórcę wraz z aparatem, jeśli zostanie zachowana wysokość śruby ok. 2-3mm wystającej poza nakrętkę. 7

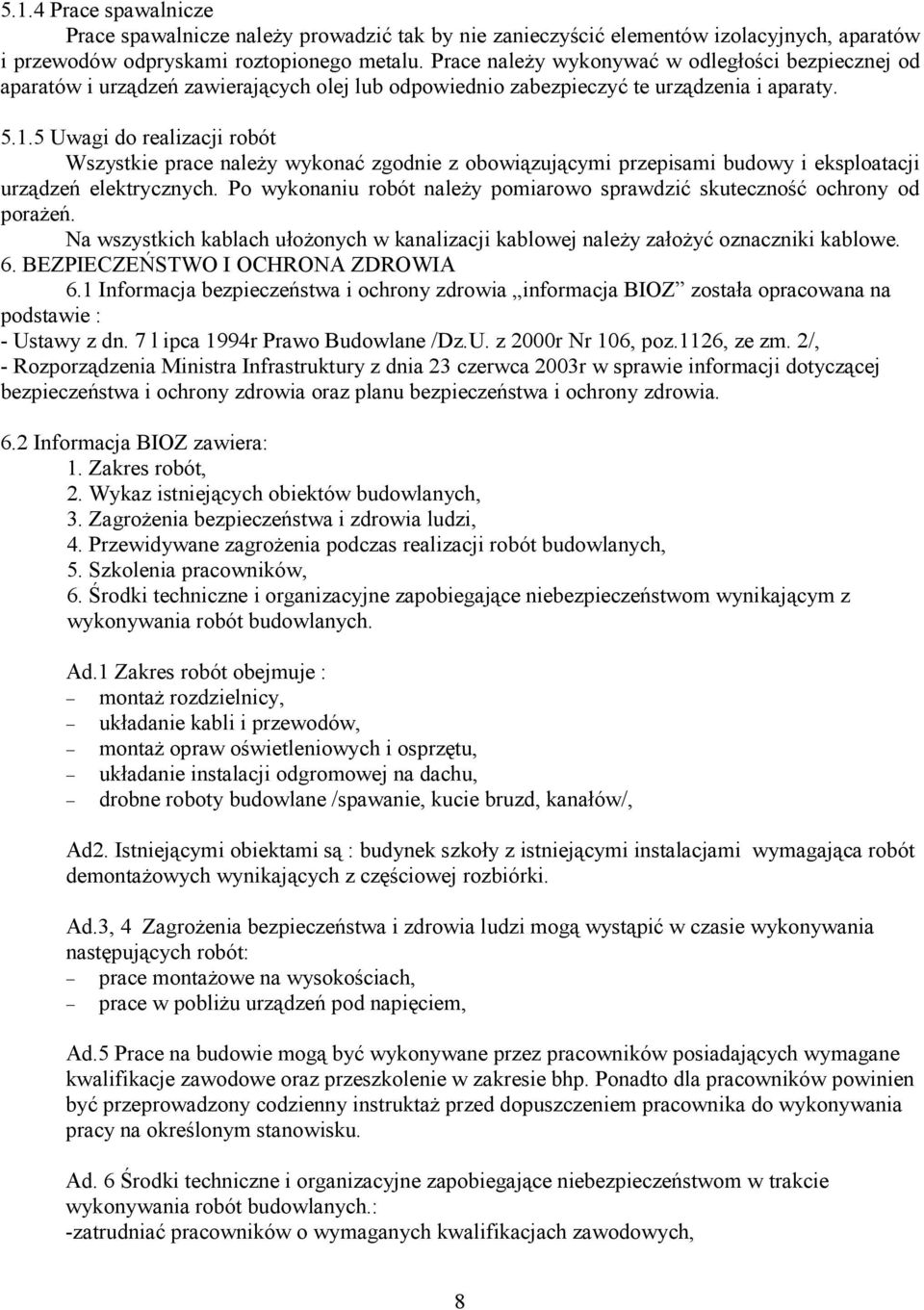

8 5.1.4 Prace spawalnicze Prace spawalnicze naleŝy prowadzić tak by nie zanieczyścić elementów izolacyjnych, aparatów i przewodów odpryskami roztopionego metalu. Prace naleŝy wykonywać w odległości bezpiecznej od aparatów i urządzeń zawierających olej lub odpowiednio zabezpieczyć te urządzenia i aparaty Uwagi do realizacji robót Wszystkie prace naleŝy wykonać zgodnie z obowiązującymi przepisami budowy i eksploatacji urządzeń elektrycznych. Po wykonaniu robót naleŝy pomiarowo sprawdzić skuteczność ochrony od poraŝeń. Na wszystkich kablach ułoŝonych w kanalizacji kablowej naleŝy załoŝyć oznaczniki kablowe. 6. BEZPIECZEŃSTWO I OCHRONA ZDROWIA 6.1 Informacja bezpieczeństwa i ochrony zdrowia informacja BIOZ została opracowana na podstawie : - Ustawy z dn. 7 l ipca 1994r Prawo Budowlane /Dz.U. z 2000r Nr 106, poz.1126, ze zm. 2/, - Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 6.2 Informacja BIOZ zawiera: 1. Zakres robót, 2. Wykaz istniejących obiektów budowlanych, 3. ZagroŜenia bezpieczeństwa i zdrowia ludzi, 4. Przewidywane zagroŝenia podczas realizacji robót budowlanych, 5. Szkolenia pracowników, 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych. Ad.1 Zakres robót obejmuje : montaŝ rozdzielnicy, układanie kabli i przewodów, montaŝ opraw oświetleniowych i osprzętu, układanie instalacji odgromowej na dachu, drobne roboty budowlane /spawanie, kucie bruzd, kanałów/, Ad2. Istniejącymi obiektami są : budynek szkoły z istniejącymi instalacjami wymagająca robót demontaŝowych wynikających z częściowej rozbiórki. Ad.3, 4 ZagroŜenia bezpieczeństwa i zdrowia ludzi mogą wystąpić w czasie wykonywania następujących robót: prace montaŝowe na wysokościach, prace w pobliŝu urządzeń pod napięciem, Ad.5 Prace na budowie mogą być wykonywane przez pracowników posiadających wymagane kwalifikacje zawodowe oraz przeszkolenie w zakresie bhp. Ponadto dla pracowników powinien być przeprowadzony codzienny instruktaŝ przed dopuszczeniem pracownika do wykonywania pracy na określonym stanowisku. Ad. 6 Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom w trakcie wykonywania robót budowlanych.: -zatrudniać pracowników o wymaganych kwalifikacjach zawodowych, 8

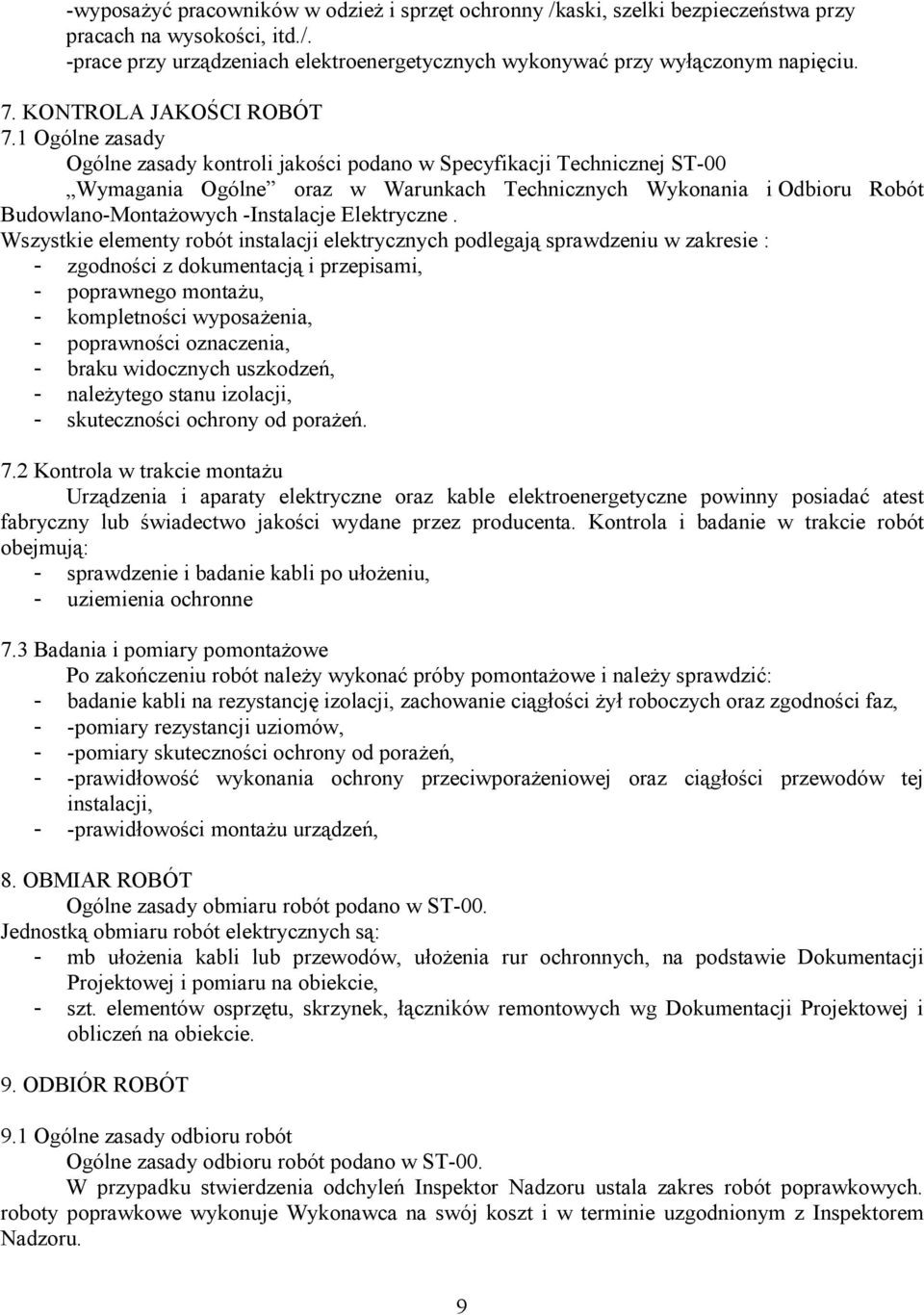

9 -wyposaŝyć pracowników w odzieŝ i sprzęt ochronny /kaski, szelki bezpieczeństwa przy pracach na wysokości, itd./. -prace przy urządzeniach elektroenergetycznych wykonywać przy wyłączonym napięciu. 7. KONTROLA JAKOŚCI ROBÓT 7.1 Ogólne zasady Ogólne zasady kontroli jakości podano w Specyfikacji Technicznej ST-00 Wymagania Ogólne oraz w Warunkach Technicznych Wykonania i Odbioru Robót Budowlano-MontaŜowych -Instalacje Elektryczne. Wszystkie elementy robót instalacji elektrycznych podlegają sprawdzeniu w zakresie : - zgodności z dokumentacją i przepisami, - poprawnego montaŝu, - kompletności wyposaŝenia, - poprawności oznaczenia, - braku widocznych uszkodzeń, - naleŝytego stanu izolacji, - skuteczności ochrony od poraŝeń. 7.2 Kontrola w trakcie montaŝu Urządzenia i aparaty elektryczne oraz kable elektroenergetyczne powinny posiadać atest fabryczny lub świadectwo jakości wydane przez producenta. Kontrola i badanie w trakcie robót obejmują: - sprawdzenie i badanie kabli po ułoŝeniu, - uziemienia ochronne 7.3 Badania i pomiary pomontaŝowe Po zakończeniu robót naleŝy wykonać próby pomontaŝowe i naleŝy sprawdzić: - badanie kabli na rezystancję izolacji, zachowanie ciągłości Ŝył roboczych oraz zgodności faz, - -pomiary rezystancji uziomów, - -pomiary skuteczności ochrony od poraŝeń, - -prawidłowość wykonania ochrony przeciwporaŝeniowej oraz ciągłości przewodów tej instalacji, - -prawidłowości montaŝu urządzeń, 8. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w ST-00. Jednostką obmiaru robót elektrycznych są: - mb ułoŝenia kabli lub przewodów, ułoŝenia rur ochronnych, na podstawie Dokumentacji Projektowej i pomiaru na obiekcie, - szt. elementów osprzętu, skrzynek, łączników remontowych wg Dokumentacji Projektowej i obliczeń na obiekcie. 9. ODBIÓR ROBÓT 9.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST-00. W przypadku stwierdzenia odchyleń Inspektor Nadzoru ustala zakres robót poprawkowych. roboty poprawkowe wykonuje Wykonawca na swój koszt i w terminie uzgodnionym z Inspektorem Nadzoru. 9

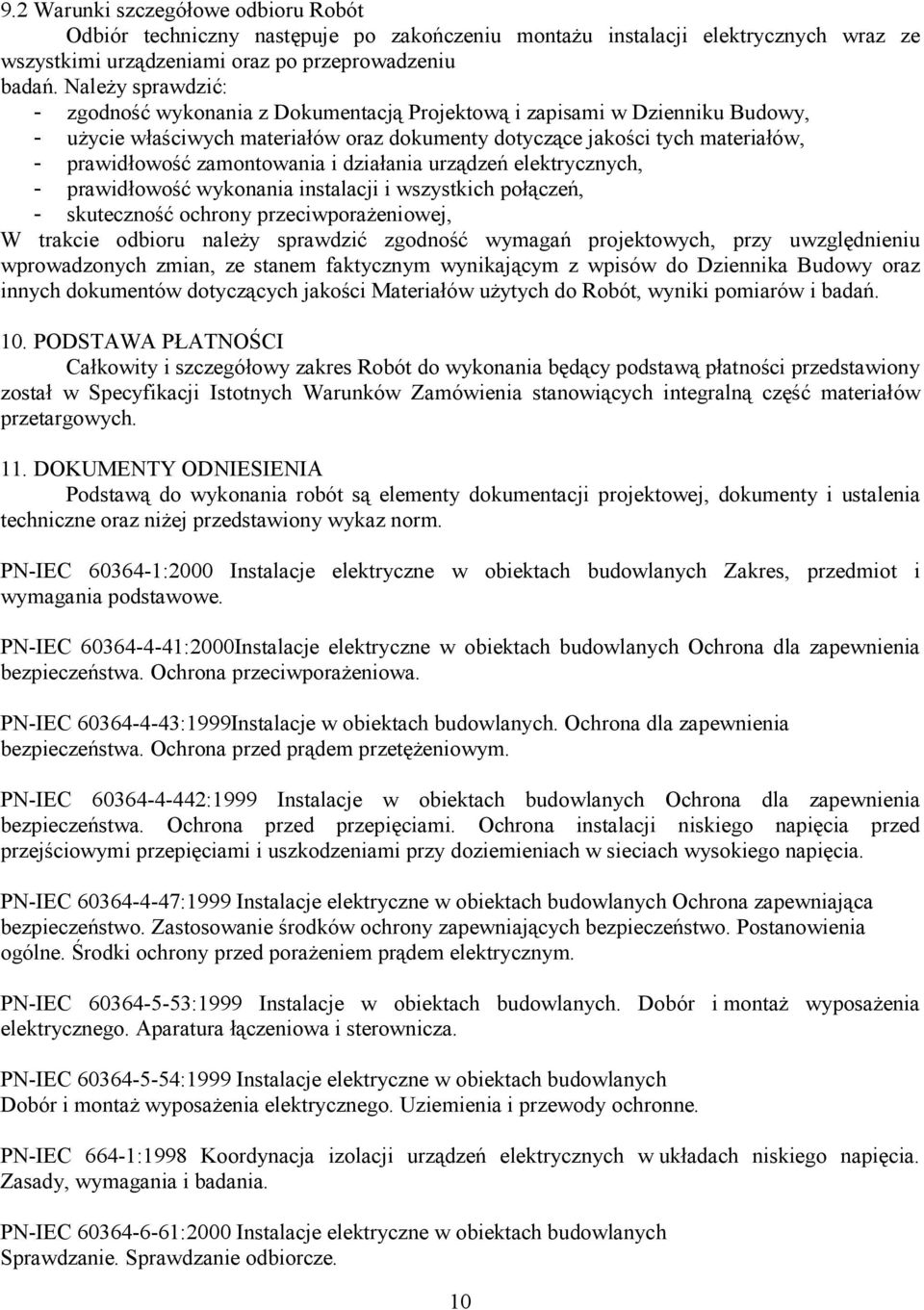

10 9.2 Warunki szczegółowe odbioru Robót Odbiór techniczny następuje po zakończeniu montaŝu instalacji elektrycznych wraz ze wszystkimi urządzeniami oraz po przeprowadzeniu badań. NaleŜy sprawdzić: - zgodność wykonania z Dokumentacją Projektową i zapisami w Dzienniku Budowy, - uŝycie właściwych materiałów oraz dokumenty dotyczące jakości tych materiałów, - prawidłowość zamontowania i działania urządzeń elektrycznych, - prawidłowość wykonania instalacji i wszystkich połączeń, - skuteczność ochrony przeciwporaŝeniowej, W trakcie odbioru naleŝy sprawdzić zgodność wymagań projektowych, przy uwzględnieniu wprowadzonych zmian, ze stanem faktycznym wynikającym z wpisów do Dziennika Budowy oraz innych dokumentów dotyczących jakości Materiałów uŝytych do Robót, wyniki pomiarów i badań. 10. PODSTAWA PŁATNOŚCI Całkowity i szczegółowy zakres Robót do wykonania będący podstawą płatności przedstawiony został w Specyfikacji Istotnych Warunków Zamówienia stanowiących integralną część materiałów przetargowych. 11. DOKUMENTY ODNIESIENIA Podstawą do wykonania robót są elementy dokumentacji projektowej, dokumenty i ustalenia techniczne oraz niŝej przedstawiony wykaz norm. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych Zakres, przedmiot i wymagania podstawowe. PN-IEC :2000Instalacje elektryczne w obiektach budowlanych Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporaŝeniowa. PN-IEC :1999Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetęŝeniowym. PN-IEC :1999 Instalacje w obiektach budowlanych Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych Ochrona zapewniająca bezpieczeństwo. Zastosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed poraŝeniem prądem elektrycznym. PN-IEC :1999 Instalacje w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura łączeniowa i sterownicza. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych Dobór i montaŝ wyposaŝenia elektrycznego. Uziemienia i przewody ochronne. PN-IEC 664-1:1998 Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia. Zasady, wymagania i badania. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych Sprawdzanie. Sprawdzanie odbiorcze. 10

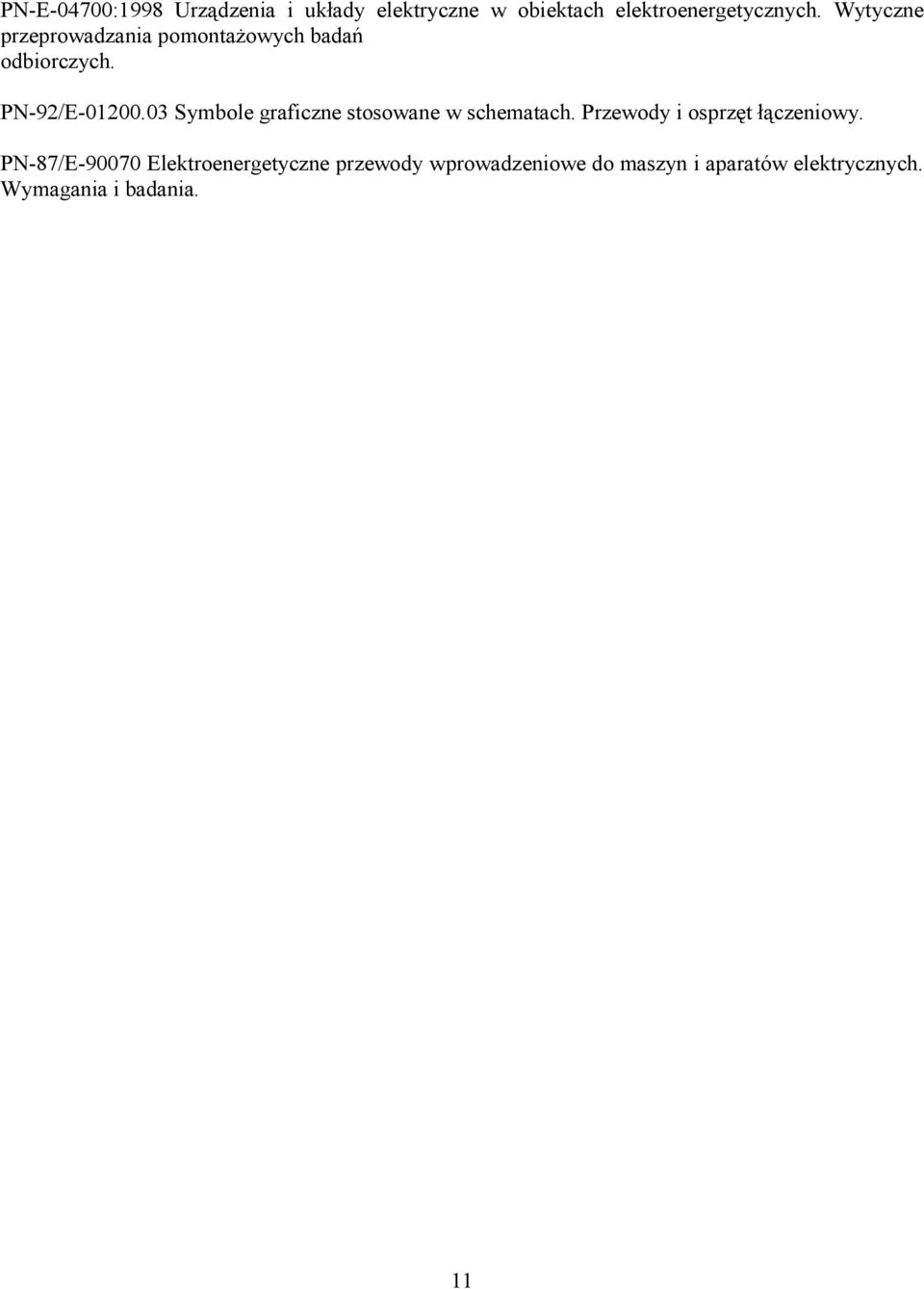

11 PN-E-04700:1998 Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania pomontaŝowych badań odbiorczych. PN-92/E Symbole graficzne stosowane w schematach. Przewody i osprzęt łączeniowy. PN-87/E Elektroenergetyczne przewody wprowadzeniowe do maszyn i aparatów elektrycznych. Wymagania i badania. 11
