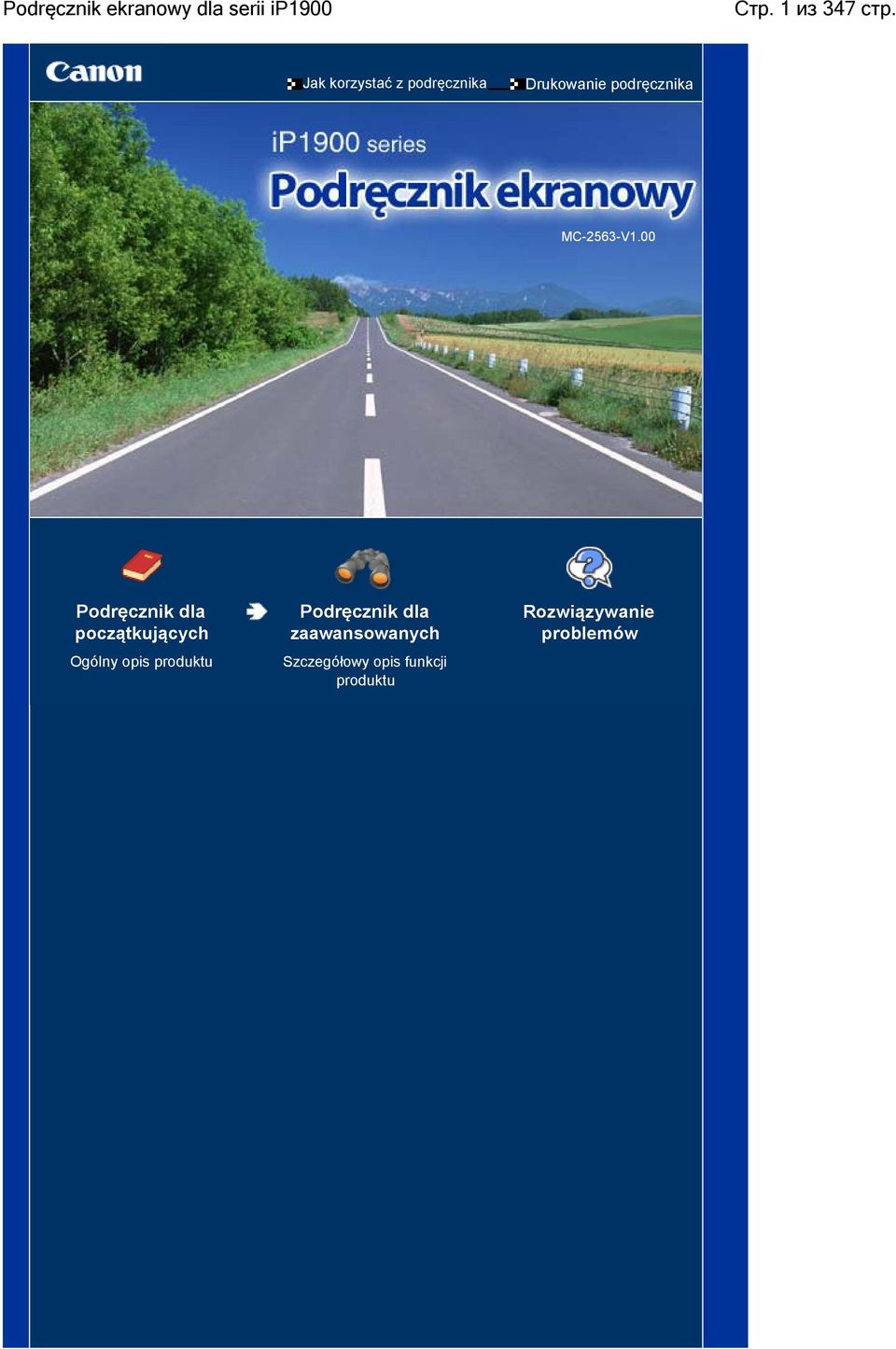

1 Podręcznik ekranowy dla serii ip1900 Стр. 1 из 347 стр. Jak korzystać z podręcznika Drukowanie podręcznika MC-2563-V1.00 Podręcznik dla początkujących Ogólny opis produktu Podręcznik dla zaawansowanych Szczegółowy opis funkcji produktu Rozwiązywanie problemów

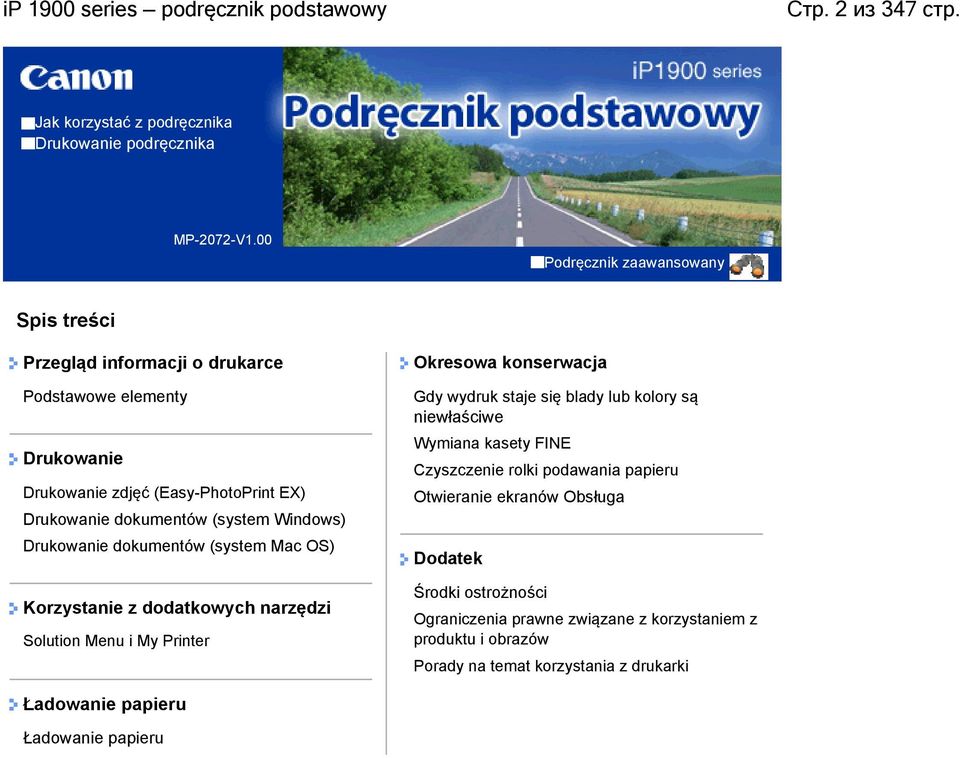

2 ip 1900 series podręcznik podstawowy Стр. 2 из 347 стр. Jak korzystać z podręcznika Drukowanie podręcznika MP-2072-V1.00 Podręcznik zaawansowany Spis treści Przegląd informacji o drukarce Podstawowe elementy Drukowanie Drukowanie zdjęć (Easy-PhotoPrint EX) Drukowanie dokumentów (system Windows) Drukowanie dokumentów (system Mac OS) Korzystanie z dodatkowych narzędzi Solution Menu i My Printer Okresowa konserwacja Gdy wydruk staje się blady lub kolory są niewłaściwe Wymiana kasety FINE Czyszczenie rolki podawania papieru Otwieranie ekranów Obsługa Dodatek Środki ostrożności Ograniczenia prawne związane z korzystaniem z produktu i obrazów Porady na temat korzystania z drukarki Ładowanie papieru Ładowanie papieru

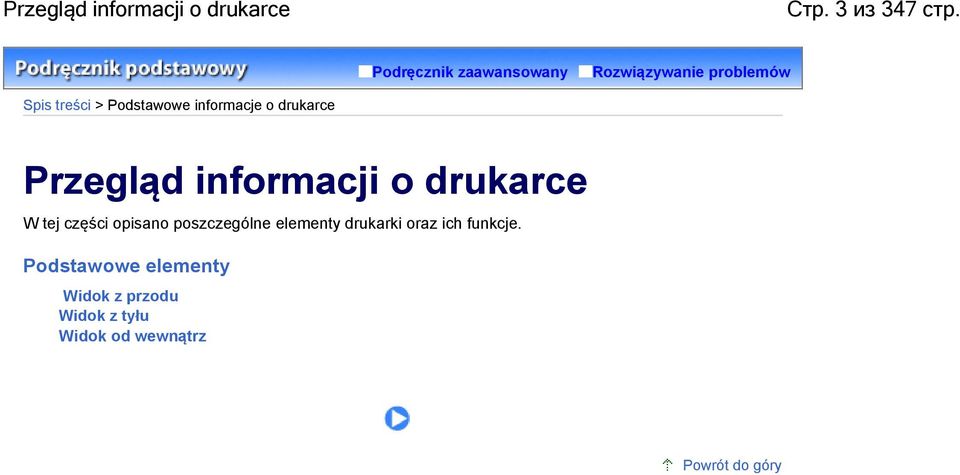

3 Przegląd informacji o drukarce Стр. 3 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Podstawowe informacje o drukarce Przegląd informacji o drukarce W tej części opisano poszczególne elementy drukarki oraz ich funkcje. Podstawowe elementy Widok z przodu Widok z tyłu Widok od wewnątrz Powrót do góry

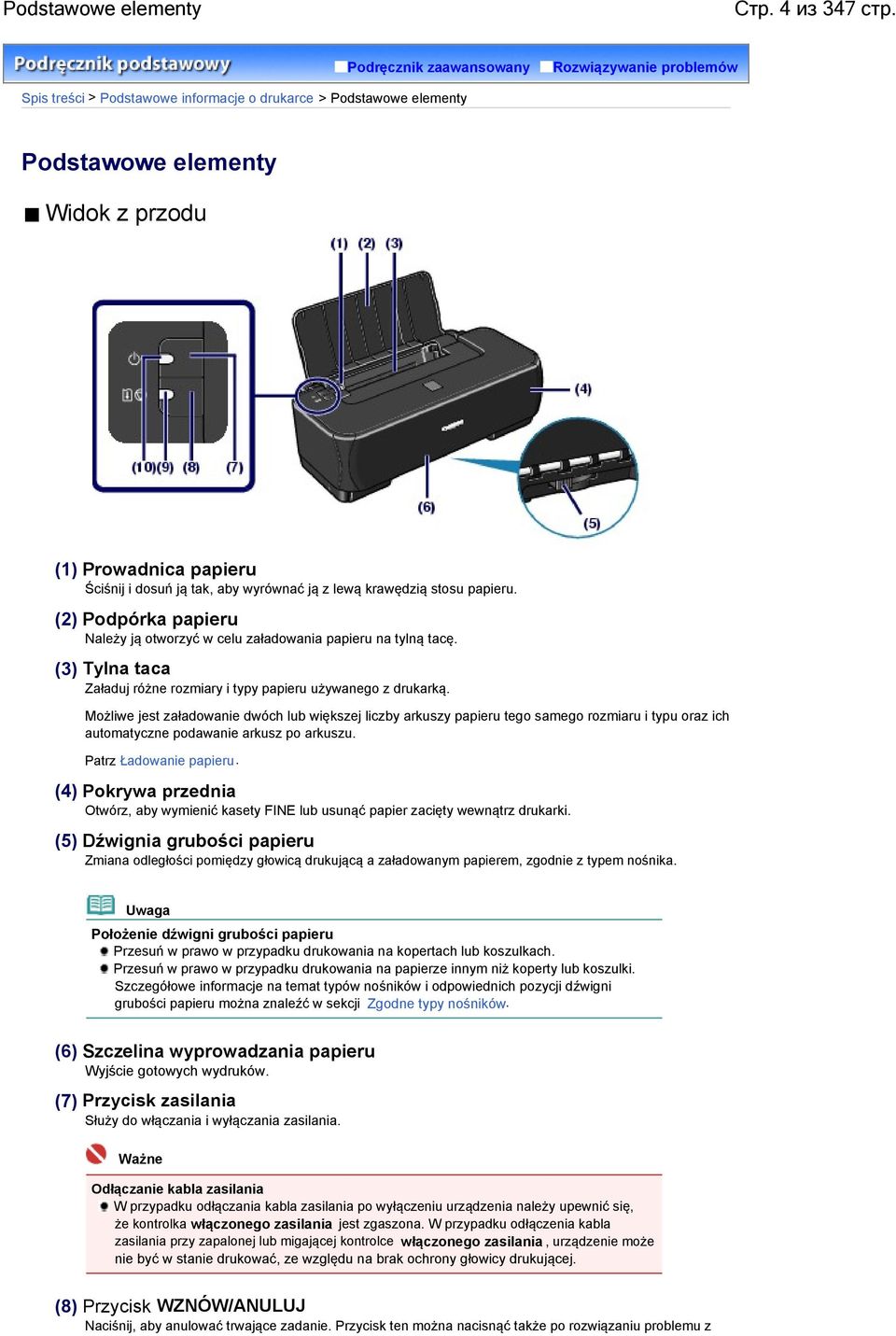

4 Podstawowe elementy Стр. 4 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Podstawowe informacje o drukarce > Podstawowe elementy Podstawowe elementy Widok z przodu (1) Prowadnica papieru Ściśnij i dosuń ją tak, aby wyrównać ją z lewą krawędzią stosu papieru. (2) Podpórka papieru Należy ją otworzyć w celu załadowania papieru na tylną tacę. (3) Tylna taca Załaduj różne rozmiary i typy papieru używanego z drukarką. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu. Patrz Ładowanie papieru. (4) Pokrywa przednia Otwórz, aby wymienić kasety FINE lub usunąć papier zacięty wewnątrz drukarki. (5) Dźwignia grubości papieru Zmiana odległości pomiędzy głowicą drukującą a załadowanym papierem, zgodnie z typem nośnika. Położenie dźwigni grubości papieru Przesuń w prawo w przypadku drukowania na kopertach lub koszulkach. Przesuń w prawo w przypadku drukowania na papierze innym niż koperty lub koszulki. Szczegółowe informacje na temat typów nośników i odpowiednich pozycji dźwigni grubości papieru można znaleźć w sekcji Zgodne typy nośników. (6) Szczelina wyprowadzania papieru Wyjście gotowych wydruków. (7) Przycisk zasilania Służy do włączania i wyłączania zasilania. Ważne Odłączanie kabla zasilania W przypadku odłączania kabla zasilania po wyłączeniu urządzenia należy upewnić się, że kontrolka włączonego zasilania jest zgaszona. W przypadku odłączenia kabla zasilania przy zapalonej lub migającej kontrolce włączonego zasilania, urządzenie może nie być w stanie drukować, ze względu na brak ochrony głowicy drukującej. (8) Przycisk WZNÓW/ANULUJ Naciśnij, aby anulować trwające zadanie. Przycisk ten można nacisnąć także po rozwiązaniu problemu z

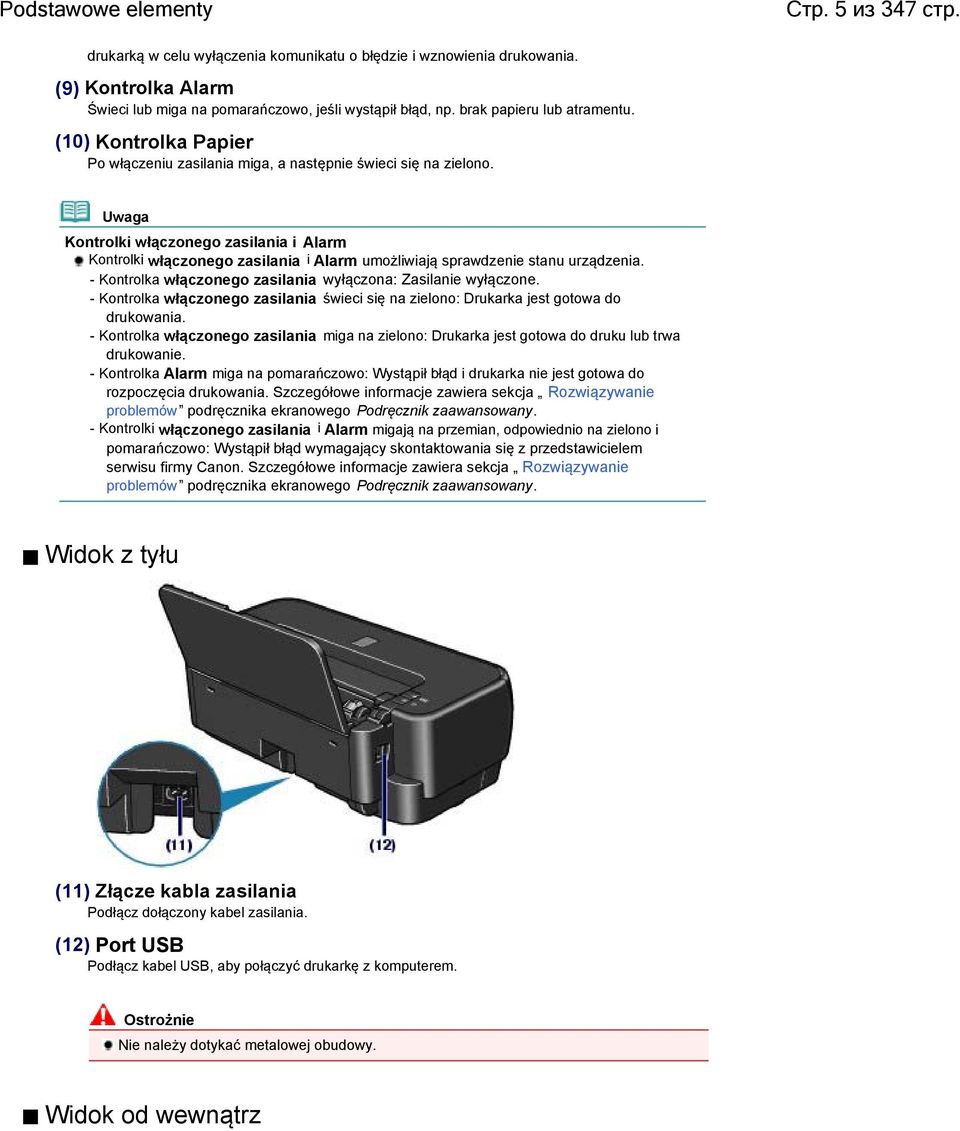

5 Podstawowe elementy Стр. 5 из 347 стр. drukarką w celu wyłączenia komunikatu o błędzie i wznowienia drukowania. (9) Kontrolka Alarm Świeci lub miga na pomarańczowo, jeśli wystąpił błąd, np. brak papieru lub atramentu. (10) Kontrolka Papier Po włączeniu zasilania miga, a następnie świeci się na zielono. Kontrolki włączonego zasilania i Alarm Kontrolki włączonego zasilania i Alarm umożliwiają sprawdzenie stanu urządzenia. - Kontrolka włączonego zasilania wyłączona: Zasilanie wyłączone. - Kontrolka włączonego zasilania świeci się na zielono: Drukarka jest gotowa do drukowania. - Kontrolka włączonego zasilania miga na zielono: Drukarka jest gotowa do druku lub trwa drukowanie. - Kontrolka Alarm miga na pomarańczowo: Wystąpił błąd i drukarka nie jest gotowa do rozpoczęcia drukowania. Szczegółowe informacje zawiera sekcja Rozwiązywanie problemów podręcznika ekranowego Podręcznik zaawansowany. - Kontrolki włączonego zasilania i Alarm migają na przemian, odpowiednio na zielono i pomarańczowo: Wystąpił błąd wymagający skontaktowania się z przedstawicielem serwisu firmy Canon. Szczegółowe informacje zawiera sekcja Rozwiązywanie problemów podręcznika ekranowego Podręcznik zaawansowany. Widok z tyłu (11) Złącze kabla zasilania Podłącz dołączony kabel zasilania. (12) Port USB Podłącz kabel USB, aby połączyć drukarkę z komputerem. Ostrożnie Nie należy dotykać metalowej obudowy. Widok od wewnątrz

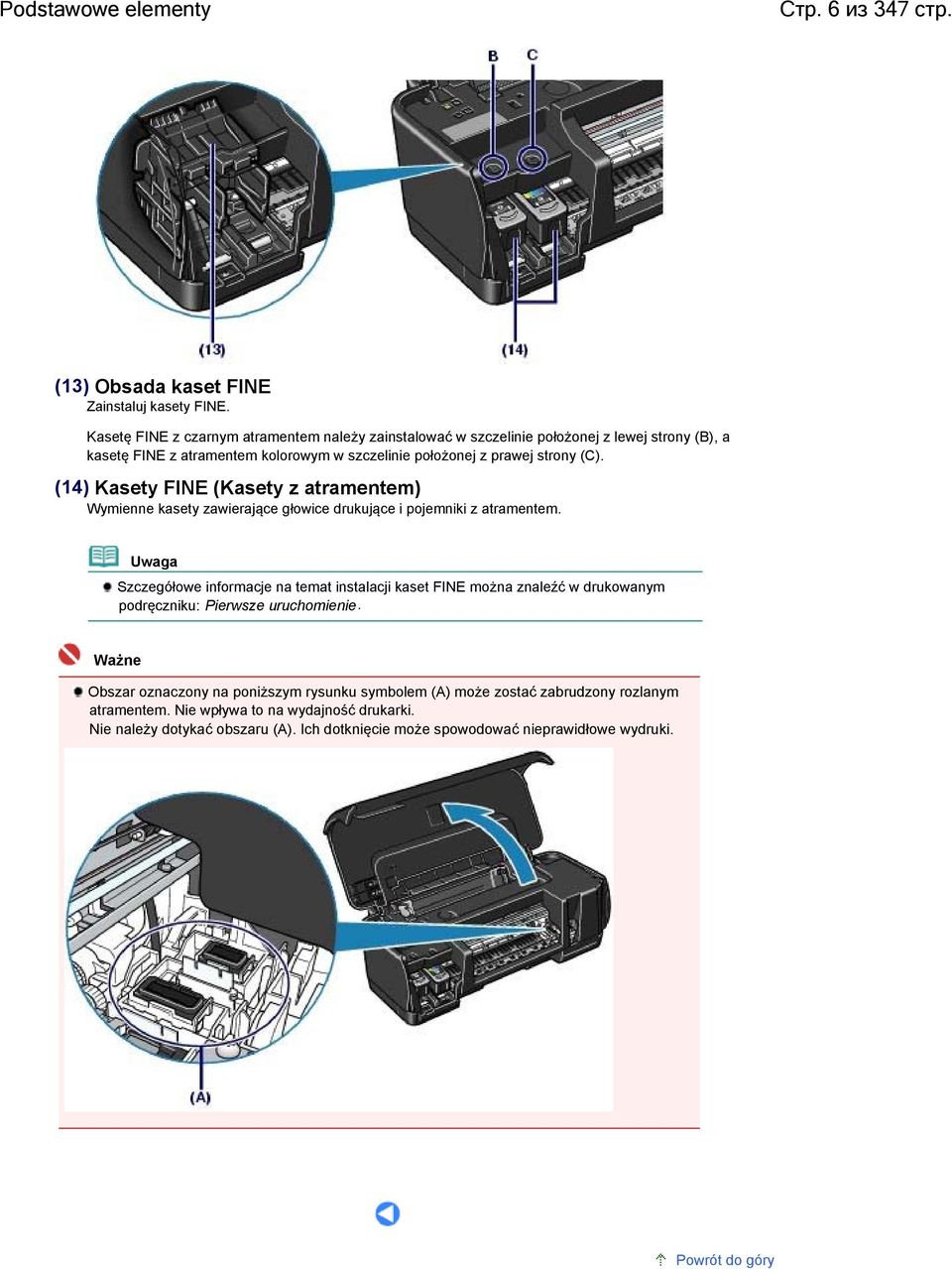

6 Podstawowe elementy Стр. 6 из 347 стр. (13) Obsada kaset FINE Zainstaluj kasety FINE. Kasetę FINE z czarnym atramentem należy zainstalować w szczelinie położonej z lewej strony (B), a kasetę FINE z atramentem kolorowym w szczelinie położonej z prawej strony (C). (14) Kasety FINE (Kasety z atramentem) Wymienne kasety zawierające głowice drukujące i pojemniki z atramentem. Szczegółowe informacje na temat instalacji kaset FINE można znaleźć w drukowanym podręczniku: Pierwsze uruchomienie. Ważne Obszar oznaczony na poniższym rysunku symbolem (A) może zostać zabrudzony rozlanym atramentem. Nie wpływa to na wydajność drukarki. Nie należy dotykać obszaru (A). Ich dotknięcie może spowodować nieprawidłowe wydruki. Powrót do góry

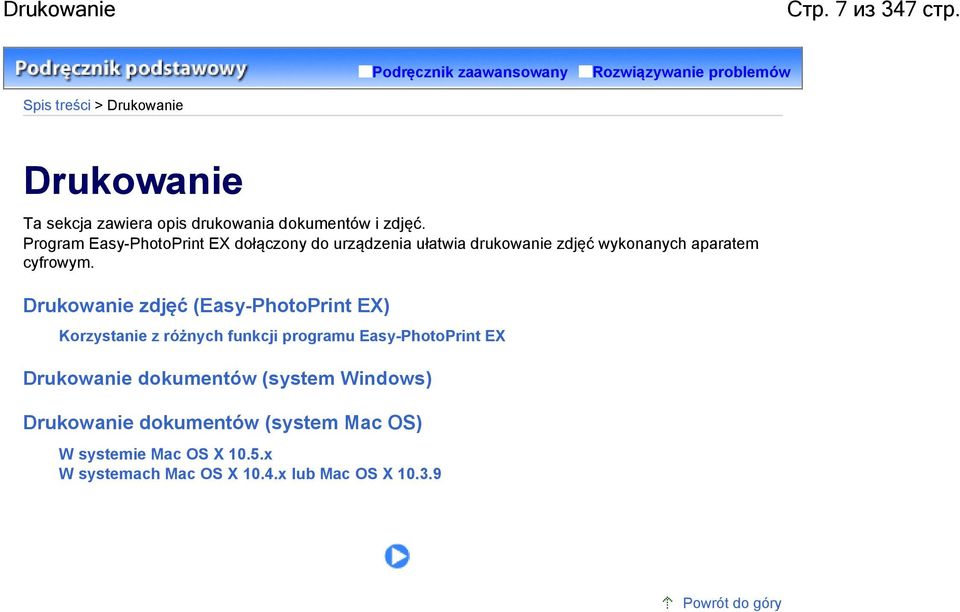

7 Drukowanie Стр. 7 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Drukowanie Drukowanie Ta sekcja zawiera opis drukowania dokumentów i zdjęć. Program Easy-PhotoPrint EX dołączony do urządzenia ułatwia drukowanie zdjęć wykonanych aparatem cyfrowym. Drukowanie zdjęć (Easy-PhotoPrint EX) Korzystanie z różnych funkcji programu Easy-PhotoPrint EX Drukowanie dokumentów (system Windows) Drukowanie dokumentów (system Mac OS) W systemie Mac OS X 10.5.x W systemach Mac OS X 10.4.x lub Mac OS X Powrót do góry

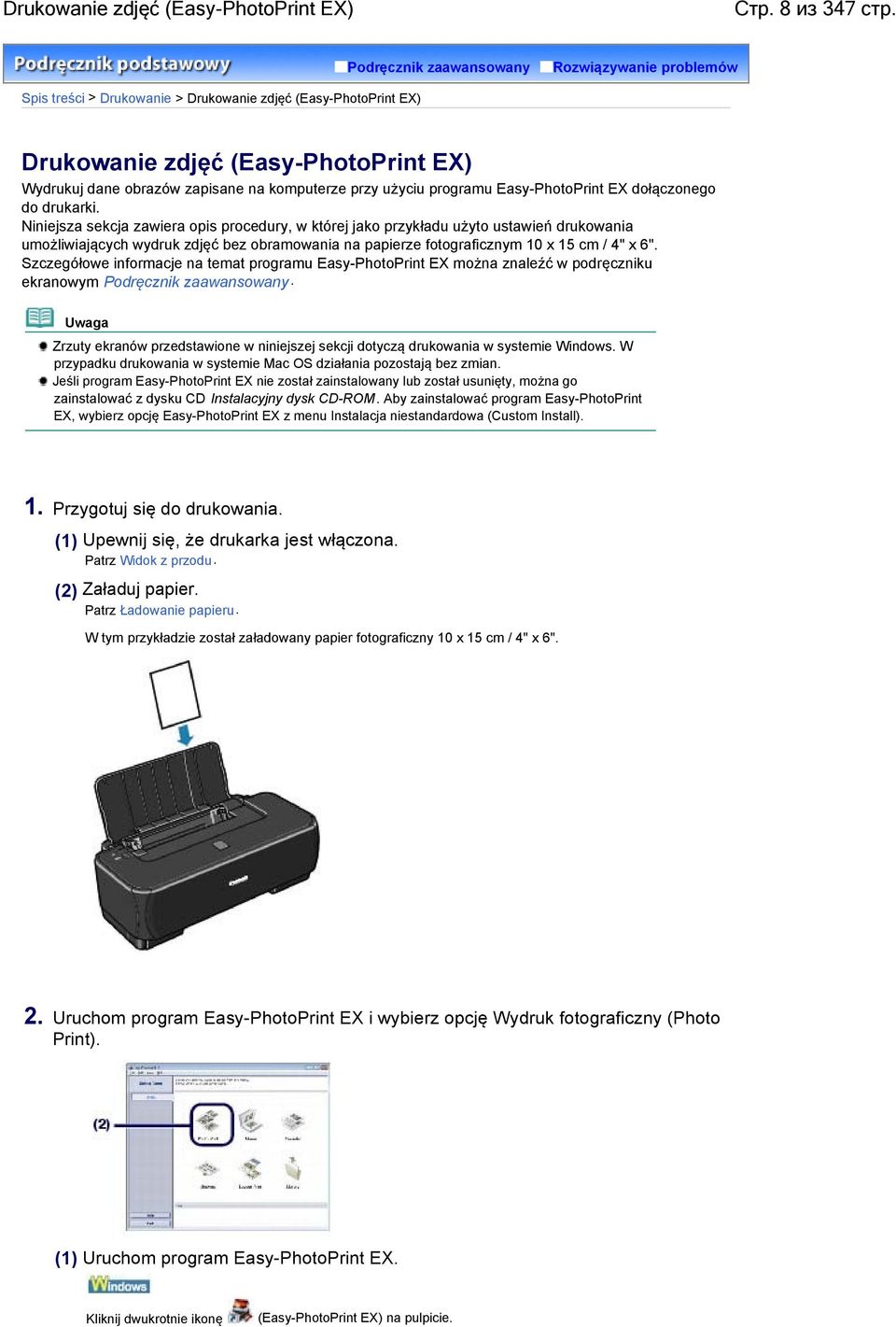

8 Drukowanie zdjęć (Easy-PhotoPrint EX) Стр. 8 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Drukowanie > Drukowanie zdjęć (Easy-PhotoPrint EX) Drukowanie zdjęć (Easy-PhotoPrint EX) Wydrukuj dane obrazów zapisane na komputerze przy użyciu programu Easy-PhotoPrint EX dołączonego do drukarki. Niniejsza sekcja zawiera opis procedury, w której jako przykładu użyto ustawień drukowania umożliwiających wydruk zdjęć bez obramowania na papierze fotograficznym 10 x 15 cm / 4" x 6". Szczegółowe informacje na temat programu Easy-PhotoPrint EX można znaleźć w podręczniku ekranowym Podręcznik zaawansowany. Zrzuty ekranów przedstawione w niniejszej sekcji dotyczą drukowania w systemie Windows. W przypadku drukowania w systemie Mac OS działania pozostają bez zmian. Jeśli program Easy-PhotoPrint EX nie został zainstalowany lub został usunięty, można go zainstalować z dysku CD Instalacyjny dysk CD-ROM. Aby zainstalować program Easy-PhotoPrint EX, wybierz opcję Easy-PhotoPrint EX z menu Instalacja niestandardowa (Custom Install). 1. Przygotuj się do drukowania. (1) Upewnij się, że drukarka jest włączona. Patrz Widok z przodu. (2) Załaduj papier. Patrz Ładowanie papieru. W tym przykładzie został załadowany papier fotograficzny 10 x 15 cm / 4" x 6". 2. Uruchom program Easy-PhotoPrint EX i wybierz opcję Wydruk fotograficzny (Photo Print). (1) Uruchom program Easy-PhotoPrint EX. Kliknij dwukrotnie ikonę (Easy-PhotoPrint EX) na pulpicie.

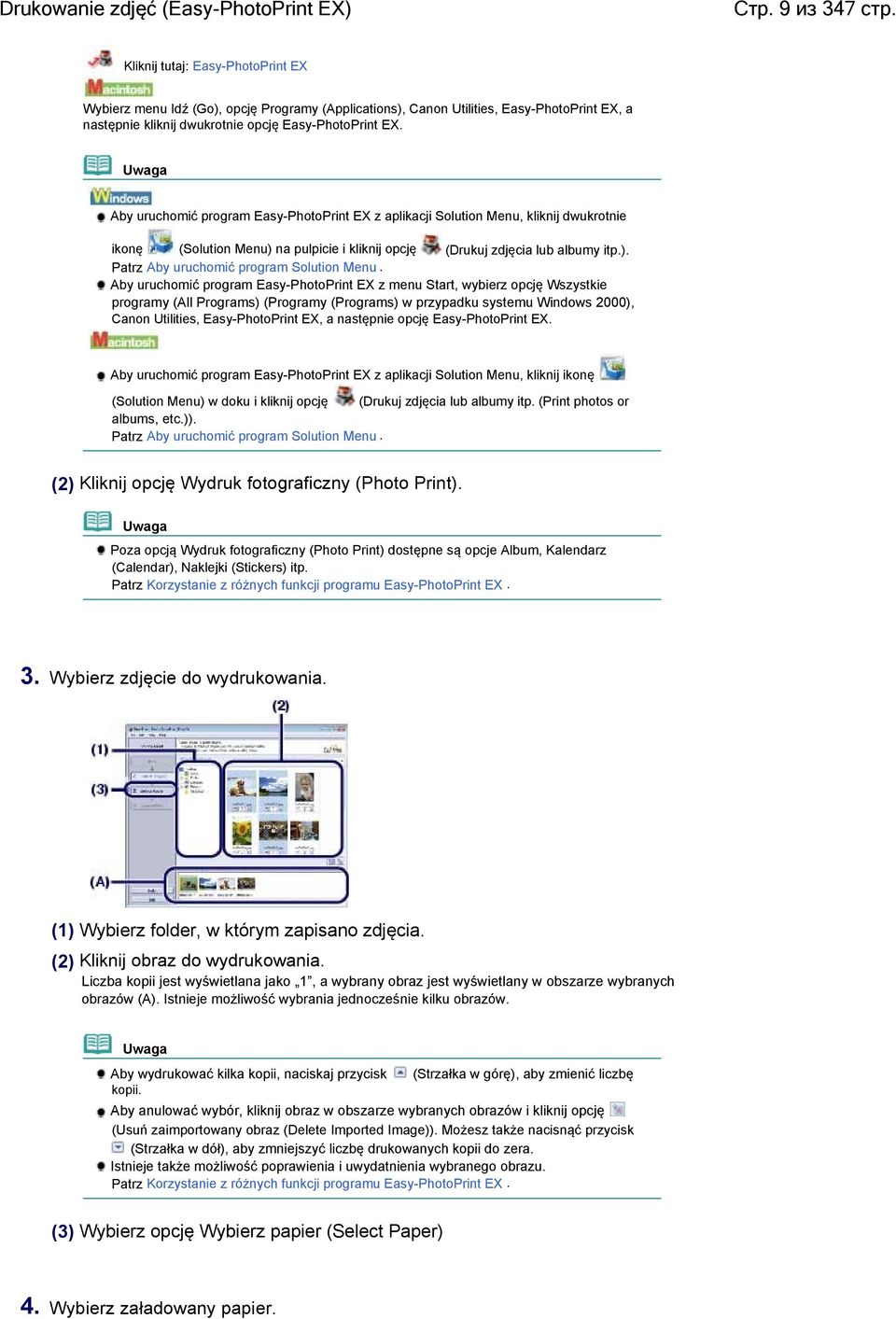

9 Drukowanie zdjęć (Easy-PhotoPrint EX) Стр. 9 из 347 стр. Kliknij tutaj: Easy-PhotoPrint EX Wybierz menu Idź (Go), opcję Programy (Applications), Canon Utilities, Easy-PhotoPrint EX, a następnie kliknij dwukrotnie opcję Easy-PhotoPrint EX. Aby uruchomić program Easy-PhotoPrint EX z aplikacji Solution Menu, kliknij dwukrotnie ikonę (Solution Menu) na pulpicie i kliknij opcję (Drukuj zdjęcia lub albumy itp.). Patrz Aby uruchomić program Solution Menu. Aby uruchomić program Easy-PhotoPrint EX z menu Start, wybierz opcję Wszystkie programy (All Programs) (Programy (Programs) w przypadku systemu Windows 2000), Canon Utilities, Easy-PhotoPrint EX, a następnie opcję Easy-PhotoPrint EX. Aby uruchomić program Easy-PhotoPrint EX z aplikacji Solution Menu, kliknij ikonę (Solution Menu) w doku i kliknij opcję (Drukuj zdjęcia lub albumy itp. (Print photos or albums, etc.)). Patrz Aby uruchomić program Solution Menu. (2) Kliknij opcję Wydruk fotograficzny (Photo Print). Poza opcją Wydruk fotograficzny (Photo Print) dostępne są opcje Album, Kalendarz (Calendar), Naklejki (Stickers) itp. Patrz Korzystanie z różnych funkcji programu Easy-PhotoPrint EX. 3. Wybierz zdjęcie do wydrukowania. (1) Wybierz folder, w którym zapisano zdjęcia. (2) Kliknij obraz do wydrukowania. Liczba kopii jest wyświetlana jako 1, a wybrany obraz jest wyświetlany w obszarze wybranych obrazów (A). Istnieje możliwość wybrania jednocześnie kilku obrazów. Aby wydrukować kilka kopii, naciskaj przycisk kopii. (Strzałka w górę), aby zmienić liczbę Aby anulować wybór, kliknij obraz w obszarze wybranych obrazów i kliknij opcję (Usuń zaimportowany obraz (Delete Imported Image)). Możesz także nacisnąć przycisk (Strzałka w dół), aby zmniejszyć liczbę drukowanych kopii do zera. Istnieje także możliwość poprawienia i uwydatnienia wybranego obrazu. Patrz Korzystanie z różnych funkcji programu Easy-PhotoPrint EX. (3) Wybierz opcję Wybierz papier (Select Paper) 4. Wybierz załadowany papier.

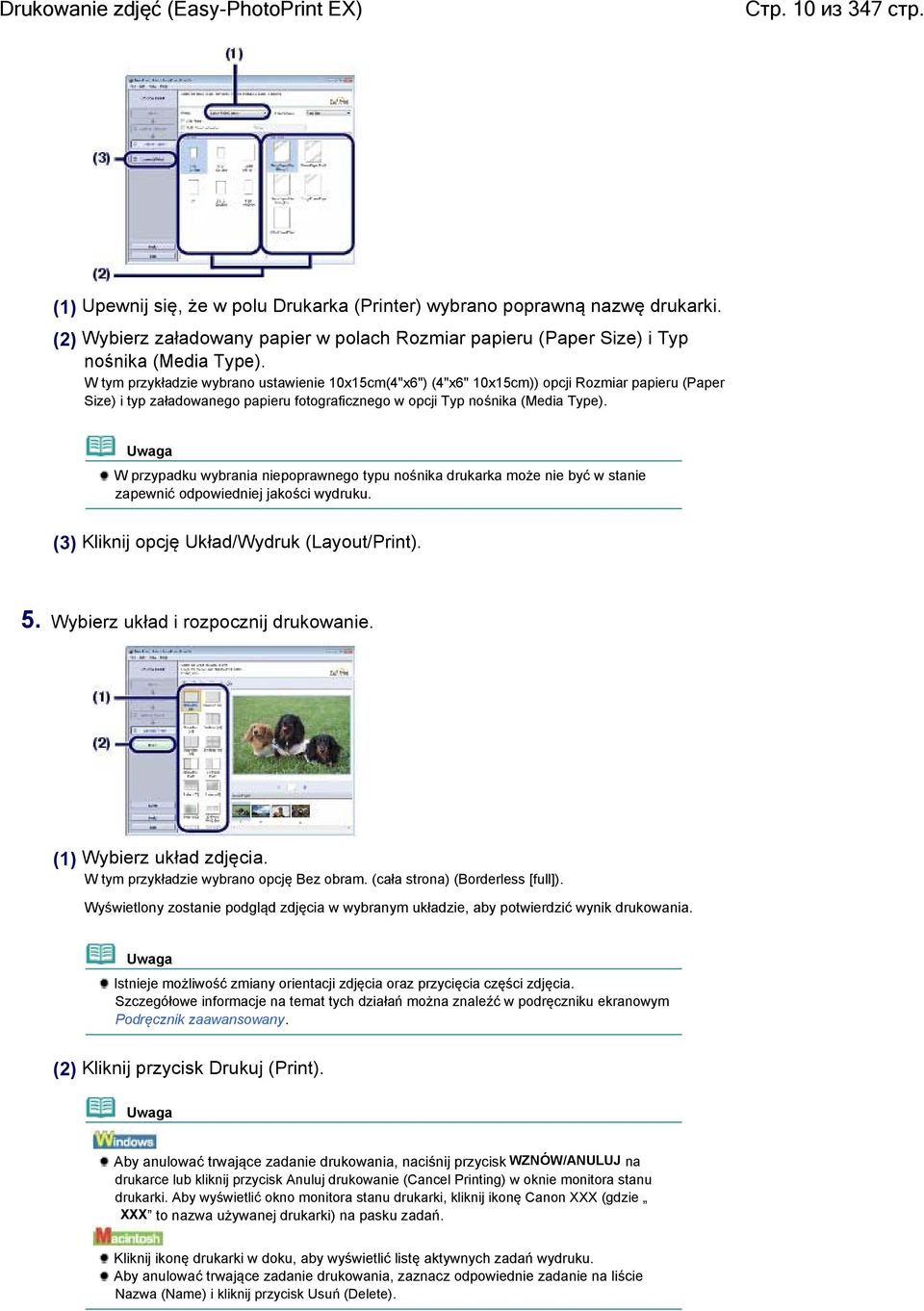

10 Drukowanie zdjęć (Easy-PhotoPrint EX) Стр. 10 из 347 стр. (1) Upewnij się, że w polu Drukarka (Printer) wybrano poprawną nazwę drukarki. (2) Wybierz załadowany papier w polach Rozmiar papieru (Paper Size) i Typ nośnika (Media Type). W tym przykładzie wybrano ustawienie 10x15cm(4"x6") (4"x6" 10x15cm)) opcji Rozmiar papieru (Paper Size) i typ załadowanego papieru fotograficznego w opcji Typ nośnika (Media Type). W przypadku wybrania niepoprawnego typu nośnika drukarka może nie być w stanie zapewnić odpowiedniej jakości wydruku. (3) Kliknij opcję Układ/Wydruk (Layout/Print). 5. Wybierz układ i rozpocznij drukowanie. (1) Wybierz układ zdjęcia. W tym przykładzie wybrano opcję Bez obram. (cała strona) (Borderless [full]). Wyświetlony zostanie podgląd zdjęcia w wybranym układzie, aby potwierdzić wynik drukowania. Istnieje możliwość zmiany orientacji zdjęcia oraz przycięcia części zdjęcia. Szczegółowe informacje na temat tych działań można znaleźć w podręczniku ekranowym Podręcznik zaawansowany. (2) Kliknij przycisk Drukuj (Print). Aby anulować trwające zadanie drukowania, naciśnij przycisk WZNÓW/ANULUJ na drukarce lub kliknij przycisk Anuluj drukowanie (Cancel Printing) w oknie monitora stanu drukarki. Aby wyświetlić okno monitora stanu drukarki, kliknij ikonę Canon XXX (gdzie XXX to nazwa używanej drukarki) na pasku zadań. Kliknij ikonę drukarki w doku, aby wyświetlić listę aktywnych zadań wydruku. Aby anulować trwające zadanie drukowania, zaznacz odpowiednie zadanie na liście Nazwa (Name) i kliknij przycisk Usuń (Delete).

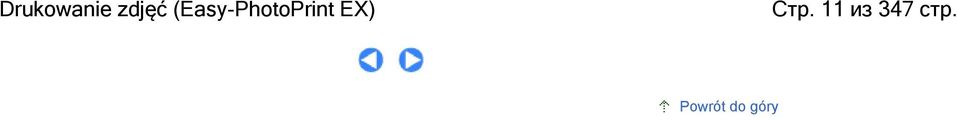

11 Drukowanie zdjęć (Easy-PhotoPrint EX) Стр. 11 из 347 стр. Powrót do góry

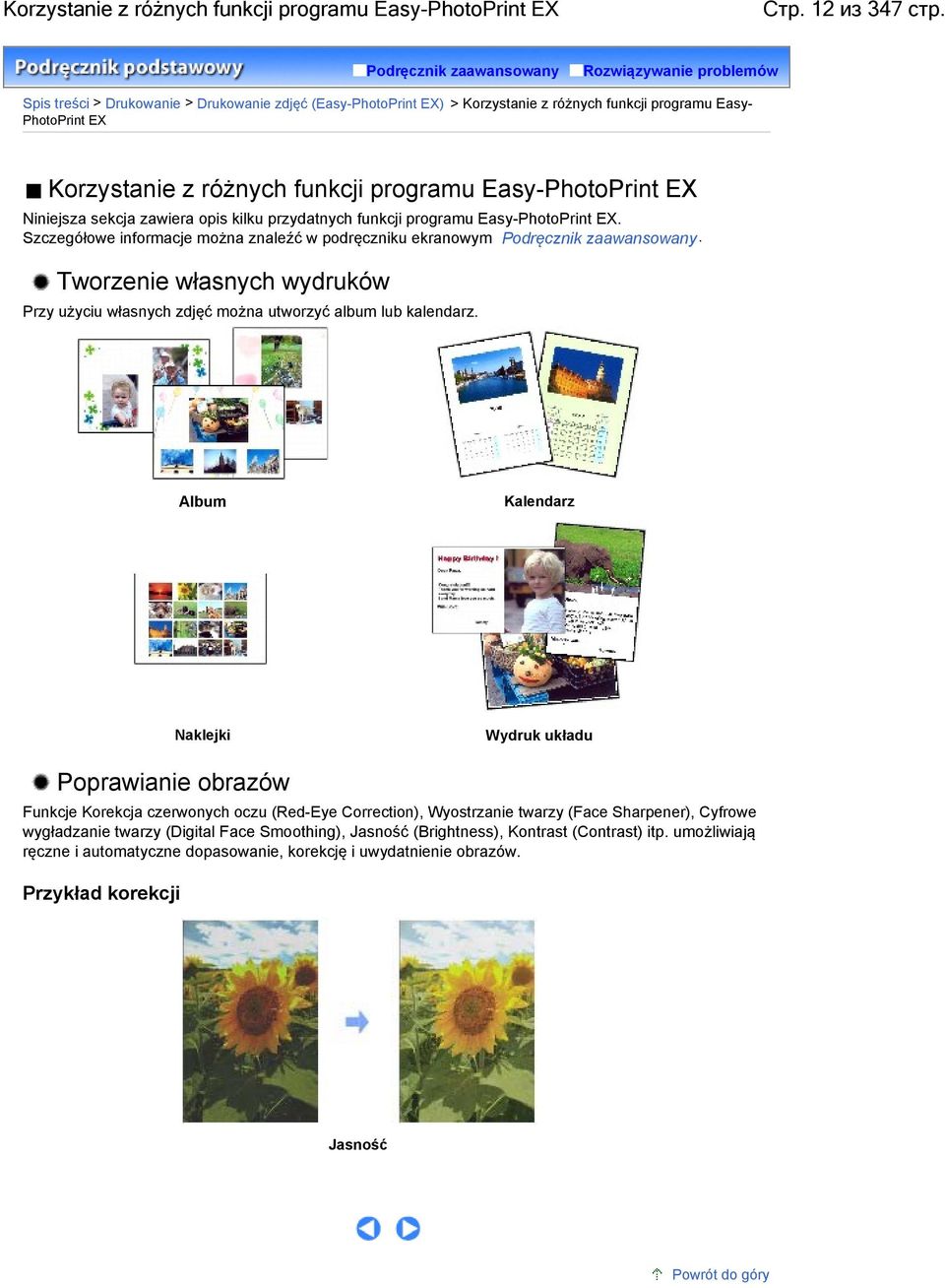

12 Korzystanie z różnych funkcji programu Easy-PhotoPrint EX Стр. 12 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Drukowanie > Drukowanie zdjęć (Easy-PhotoPrint EX) > Korzystanie z różnych funkcji programu Easy- PhotoPrint EX Korzystanie z różnych funkcji programu Easy-PhotoPrint EX Niniejsza sekcja zawiera opis kilku przydatnych funkcji programu Easy-PhotoPrint EX. Szczegółowe informacje można znaleźć w podręczniku ekranowym Podręcznik zaawansowany. Tworzenie własnych wydruków Przy użyciu własnych zdjęć można utworzyć album lub kalendarz. Album Kalendarz Naklejki Wydruk układu Poprawianie obrazów Funkcje Korekcja czerwonych oczu (Red-Eye Correction), Wyostrzanie twarzy (Face Sharpener), Cyfrowe wygładzanie twarzy (Digital Face Smoothing), Jasność (Brightness), Kontrast (Contrast) itp. umożliwiają ręczne i automatyczne dopasowanie, korekcję i uwydatnienie obrazów. Przykład korekcji Jasność Powrót do góry

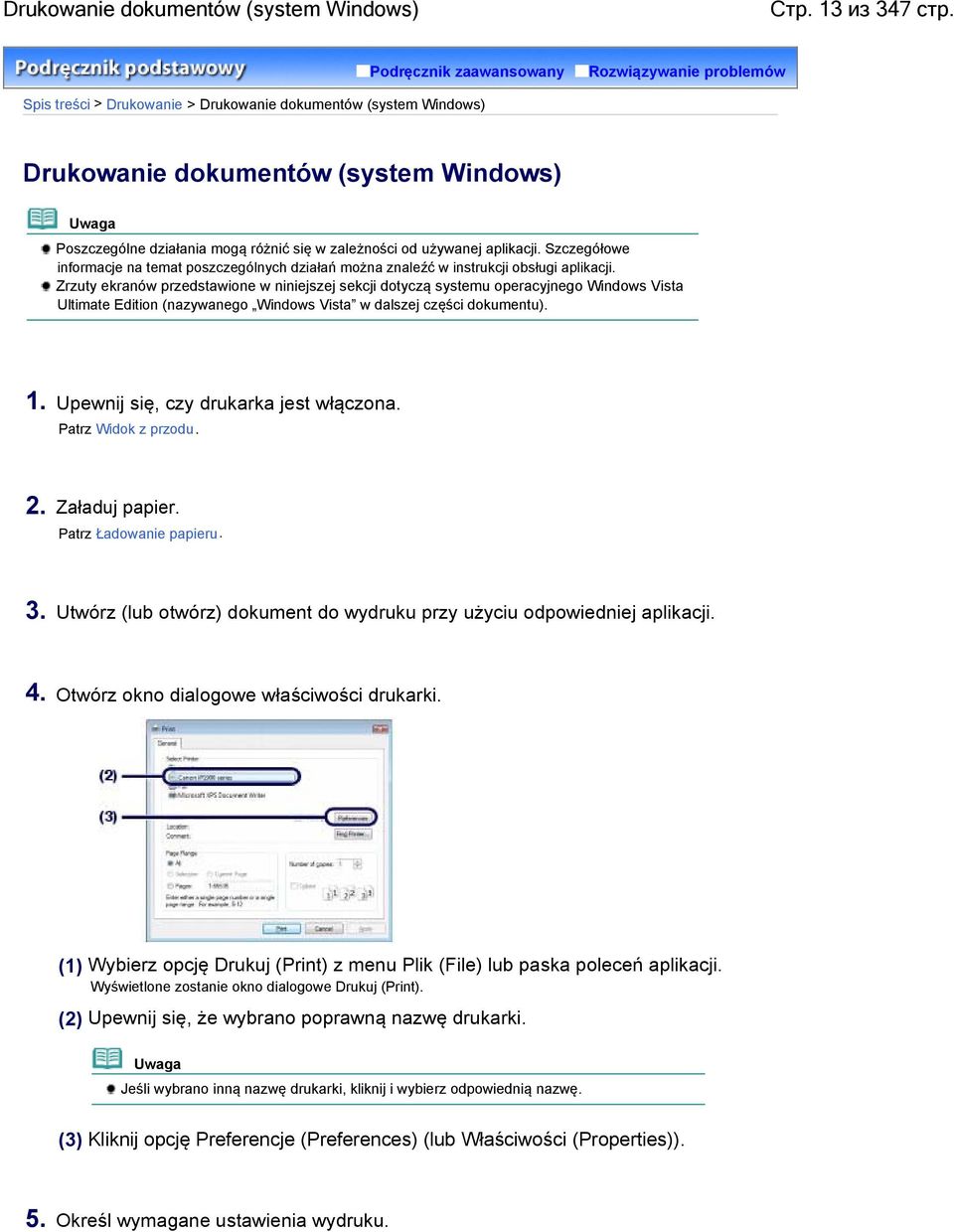

13 Drukowanie dokumentów (system Windows) Стр. 13 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Drukowanie > Drukowanie dokumentów (system Windows) Drukowanie dokumentów (system Windows) Poszczególne działania mogą różnić się w zależności od używanej aplikacji. Szczegółowe informacje na temat poszczególnych działań można znaleźć w instrukcji obsługi aplikacji. Zrzuty ekranów przedstawione w niniejszej sekcji dotyczą systemu operacyjnego Windows Vista Ultimate Edition (nazywanego Windows Vista w dalszej części dokumentu). 1. Upewnij się, czy drukarka jest włączona. Patrz Widok z przodu. 2. Załaduj papier. Patrz Ładowanie papieru. 3. Utwórz (lub otwórz) dokument do wydruku przy użyciu odpowiedniej aplikacji. 4. Otwórz okno dialogowe właściwości drukarki. (1) Wybierz opcję Drukuj (Print) z menu Plik (File) lub paska poleceń aplikacji. Wyświetlone zostanie okno dialogowe Drukuj (Print). (2) Upewnij się, że wybrano poprawną nazwę drukarki. Jeśli wybrano inną nazwę drukarki, kliknij i wybierz odpowiednią nazwę. (3) Kliknij opcję Preferencje (Preferences) (lub Właściwości (Properties)). 5. Określ wymagane ustawienia wydruku.

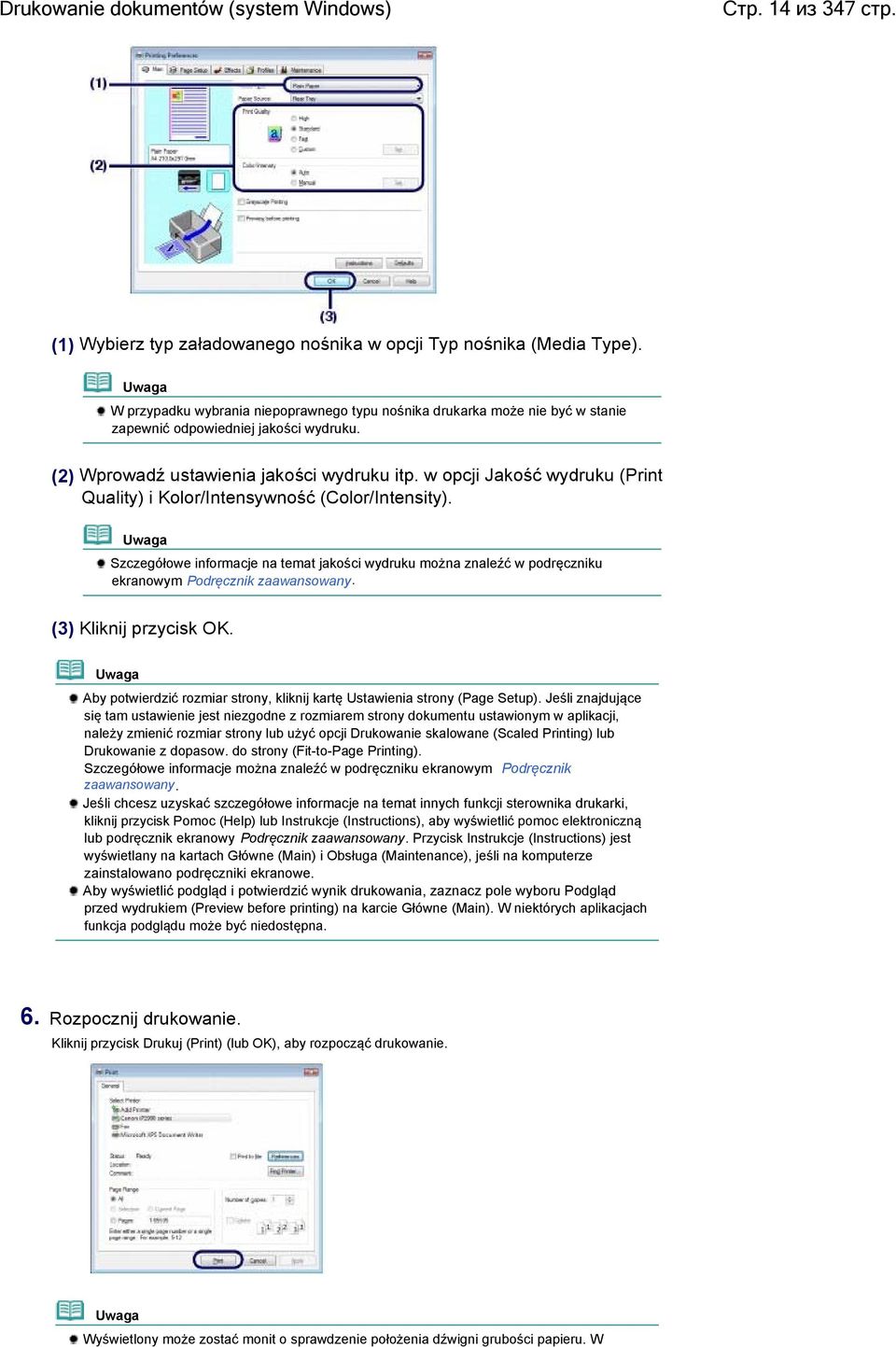

14 Drukowanie dokumentów (system Windows) Стр. 14 из 347 стр. (1) Wybierz typ załadowanego nośnika w opcji Typ nośnika (Media Type). W przypadku wybrania niepoprawnego typu nośnika drukarka może nie być w stanie zapewnić odpowiedniej jakości wydruku. (2) Wprowadź ustawienia jakości wydruku itp. w opcji Jakość wydruku (Print Quality) i Kolor/Intensywność (Color/Intensity). Szczegółowe informacje na temat jakości wydruku można znaleźć w podręczniku ekranowym Podręcznik zaawansowany. (3) Kliknij przycisk OK. Aby potwierdzić rozmiar strony, kliknij kartę Ustawienia strony (Page Setup). Jeśli znajdujące się tam ustawienie jest niezgodne z rozmiarem strony dokumentu ustawionym w aplikacji, należy zmienić rozmiar strony lub użyć opcji Drukowanie skalowane (Scaled Printing) lub Drukowanie z dopasow. do strony (Fit-to-Page Printing). Szczegółowe informacje można znaleźć w podręczniku ekranowym Podręcznik zaawansowany. Jeśli chcesz uzyskać szczegółowe informacje na temat innych funkcji sterownika drukarki, kliknij przycisk Pomoc (Help) lub Instrukcje (Instructions), aby wyświetlić pomoc elektroniczną lub podręcznik ekranowy Podręcznik zaawansowany. Przycisk Instrukcje (Instructions) jest wyświetlany na kartach Główne (Main) i Obsługa (Maintenance), jeśli na komputerze zainstalowano podręczniki ekranowe. Aby wyświetlić podgląd i potwierdzić wynik drukowania, zaznacz pole wyboru Podgląd przed wydrukiem (Preview before printing) na karcie Główne (Main). W niektórych aplikacjach funkcja podglądu może być niedostępna. 6. Rozpocznij drukowanie. Kliknij przycisk Drukuj (Print) (lub OK), aby rozpocząć drukowanie. Wyświetlony może zostać monit o sprawdzenie położenia dźwigni grubości papieru. W

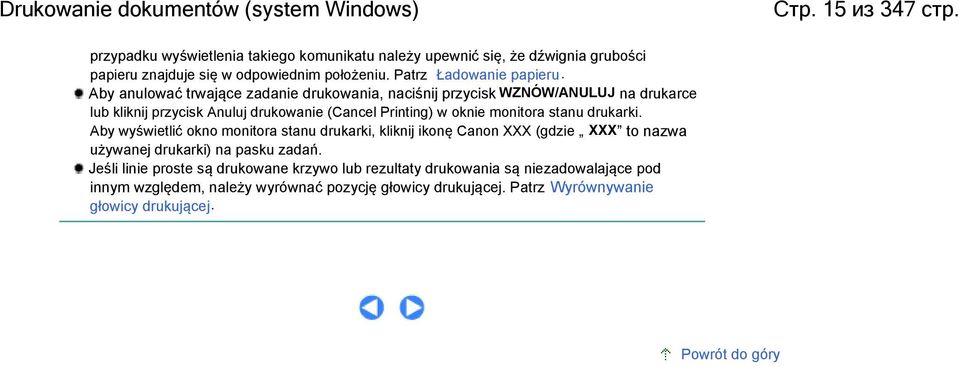

15 Drukowanie dokumentów (system Windows) Стр. 15 из 347 стр. przypadku wyświetlenia takiego komunikatu należy upewnić się, że dźwignia grubości papieru znajduje się w odpowiednim położeniu. Patrz Ładowanie papieru. Aby anulować trwające zadanie drukowania, naciśnij przycisk WZNÓW/ANULUJ na drukarce lub kliknij przycisk Anuluj drukowanie (Cancel Printing) w oknie monitora stanu drukarki. Aby wyświetlić okno monitora stanu drukarki, kliknij ikonę Canon XXX (gdzie XXX to nazwa używanej drukarki) na pasku zadań. Jeśli linie proste są drukowane krzywo lub rezultaty drukowania są niezadowalające pod innym względem, należy wyrównać pozycję głowicy drukującej. Patrz Wyrównywanie głowicy drukującej. Powrót do góry

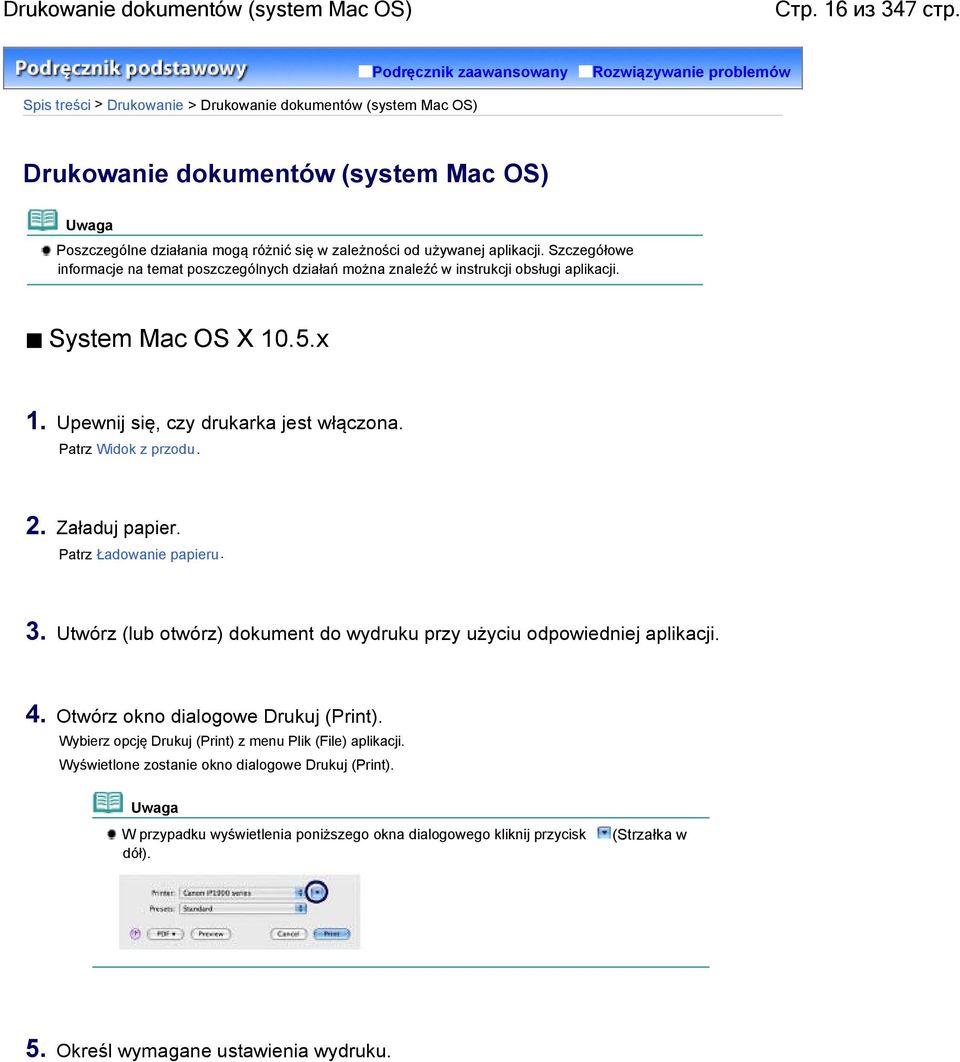

16 Drukowanie dokumentów (system Mac OS) Стр. 16 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Drukowanie > Drukowanie dokumentów (system Mac OS) Drukowanie dokumentów (system Mac OS) Poszczególne działania mogą różnić się w zależności od używanej aplikacji. Szczegółowe informacje na temat poszczególnych działań można znaleźć w instrukcji obsługi aplikacji. System Mac OS X 10.5.x 1. Upewnij się, czy drukarka jest włączona. Patrz Widok z przodu. 2. Załaduj papier. Patrz Ładowanie papieru. 3. Utwórz (lub otwórz) dokument do wydruku przy użyciu odpowiedniej aplikacji. 4. Otwórz okno dialogowe Drukuj (Print). Wybierz opcję Drukuj (Print) z menu Plik (File) aplikacji. Wyświetlone zostanie okno dialogowe Drukuj (Print). W przypadku wyświetlenia poniższego okna dialogowego kliknij przycisk dół). (Strzałka w 5. Określ wymagane ustawienia wydruku.

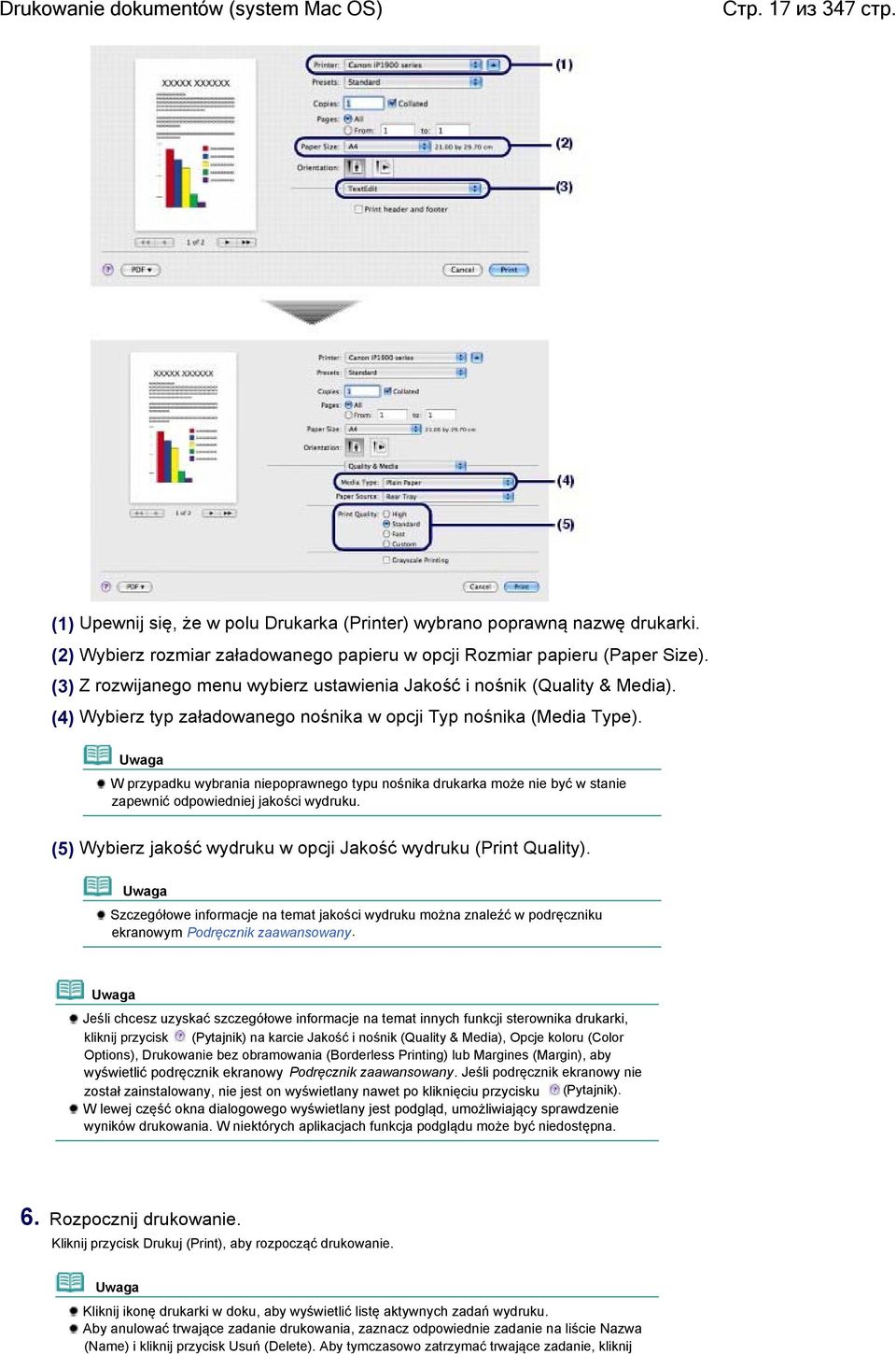

17 Drukowanie dokumentów (system Mac OS) Стр. 17 из 347 стр. (1) Upewnij się, że w polu Drukarka (Printer) wybrano poprawną nazwę drukarki. (2) Wybierz rozmiar załadowanego papieru w opcji Rozmiar papieru (Paper Size). (3) Z rozwijanego menu wybierz ustawienia Jakość i nośnik (Quality & Media). (4) Wybierz typ załadowanego nośnika w opcji Typ nośnika (Media Type). W przypadku wybrania niepoprawnego typu nośnika drukarka może nie być w stanie zapewnić odpowiedniej jakości wydruku. (5) Wybierz jakość wydruku w opcji Jakość wydruku (Print Quality). Szczegółowe informacje na temat jakości wydruku można znaleźć w podręczniku ekranowym Podręcznik zaawansowany. Jeśli chcesz uzyskać szczegółowe informacje na temat innych funkcji sterownika drukarki, kliknij przycisk (Pytajnik) na karcie Jakość i nośnik (Quality & Media), Opcje koloru (Color Options), Drukowanie bez obramowania (Borderless Printing) lub Margines (Margin), aby wyświetlić podręcznik ekranowy Podręcznik zaawansowany. Jeśli podręcznik ekranowy nie został zainstalowany, nie jest on wyświetlany nawet po kliknięciu przycisku (Pytajnik). W lewej część okna dialogowego wyświetlany jest podgląd, umożliwiający sprawdzenie wyników drukowania. W niektórych aplikacjach funkcja podglądu może być niedostępna. 6. Rozpocznij drukowanie. Kliknij przycisk Drukuj (Print), aby rozpocząć drukowanie. Kliknij ikonę drukarki w doku, aby wyświetlić listę aktywnych zadań wydruku. Aby anulować trwające zadanie drukowania, zaznacz odpowiednie zadanie na liście Nazwa (Name) i kliknij przycisk Usuń (Delete). Aby tymczasowo zatrzymać trwające zadanie, kliknij

18 Drukowanie dokumentów (system Mac OS) Стр. 18 из 347 стр. przycisk Wstrzymaj (Hold). Aby tymczasowo zatrzymać wszystkie zadania na liście, kliknij przycisk Wstrzymaj drukowanie (Pause Printer). Jeśli linie proste są drukowane krzywo lub rezultaty drukowania są niezadowalające pod innym względem, należy wyrównać pozycję głowicy drukującej. Patrz Wyrównywanie głowicy drukującej. System Mac OS X v.10.4.x lub v Zrzuty ekranów przedstawione w niniejszej sekcji dotyczą drukowania w systemie Mac OS X 10.4.x. 1. Upewnij się, czy drukarka jest włączona. Patrz Widok z przodu. 2. Załaduj papier. Patrz Ładowanie papieru. 3. Utwórz (lub otwórz) dokument do wydruku przy użyciu odpowiedniej aplikacji. 4. Określ rozmiar strony. (1) Wybierz opcję Ustawienia strony (Page Setup) z menu Plik (File) aplikacji. Wyświetlone zostanie okno dialogowe Ustawienia strony (Page Setup). (2) Upewnij się, że w polu Format dla (Format for) wybrano poprawną nazwę drukarki. (3) Wybierz rozmiar załadowanego papieru w opcji Rozmiar papieru (Paper Size). (4) Kliknij przycisk OK. 5. Określ wymagane ustawienia wydruku. (1) Wybierz opcję Drukuj (Print) z menu Plik (File) aplikacji. Wyświetlone zostanie okno dialogowe Drukuj (Print).

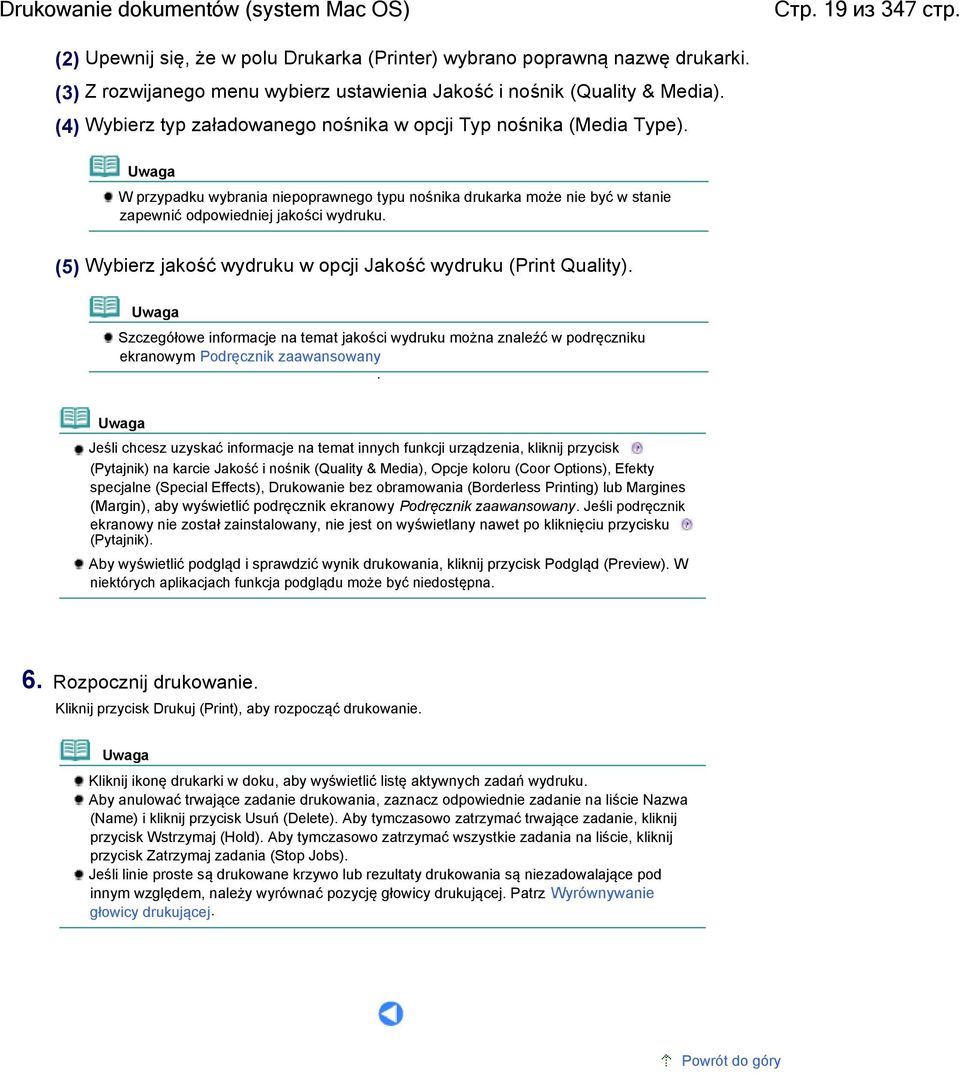

19 Drukowanie dokumentów (system Mac OS) Стр. 19 из 347 стр. (2) Upewnij się, że w polu Drukarka (Printer) wybrano poprawną nazwę drukarki. (3) Z rozwijanego menu wybierz ustawienia Jakość i nośnik (Quality & Media). (4) Wybierz typ załadowanego nośnika w opcji Typ nośnika (Media Type). W przypadku wybrania niepoprawnego typu nośnika drukarka może nie być w stanie zapewnić odpowiedniej jakości wydruku. (5) Wybierz jakość wydruku w opcji Jakość wydruku (Print Quality). Szczegółowe informacje na temat jakości wydruku można znaleźć w podręczniku ekranowym Podręcznik zaawansowany. Jeśli chcesz uzyskać informacje na temat innych funkcji urządzenia, kliknij przycisk (Pytajnik) na karcie Jakość i nośnik (Quality & Media), Opcje koloru (Coor Options), Efekty specjalne (Special Effects), Drukowanie bez obramowania (Borderless Printing) lub Margines (Margin), aby wyświetlić podręcznik ekranowy Podręcznik zaawansowany. Jeśli podręcznik ekranowy nie został zainstalowany, nie jest on wyświetlany nawet po kliknięciu przycisku (Pytajnik). Aby wyświetlić podgląd i sprawdzić wynik drukowania, kliknij przycisk Podgląd (Preview). W niektórych aplikacjach funkcja podglądu może być niedostępna. 6. Rozpocznij drukowanie. Kliknij przycisk Drukuj (Print), aby rozpocząć drukowanie. Kliknij ikonę drukarki w doku, aby wyświetlić listę aktywnych zadań wydruku. Aby anulować trwające zadanie drukowania, zaznacz odpowiednie zadanie na liście Nazwa (Name) i kliknij przycisk Usuń (Delete). Aby tymczasowo zatrzymać trwające zadanie, kliknij przycisk Wstrzymaj (Hold). Aby tymczasowo zatrzymać wszystkie zadania na liście, kliknij przycisk Zatrzymaj zadania (Stop Jobs). Jeśli linie proste są drukowane krzywo lub rezultaty drukowania są niezadowalające pod innym względem, należy wyrównać pozycję głowicy drukującej. Patrz Wyrównywanie głowicy drukującej. Powrót do góry

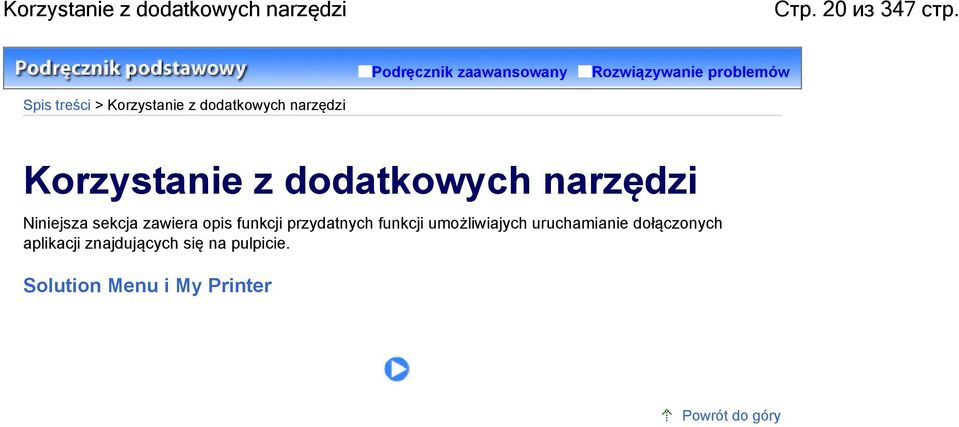

20 Korzystanie z dodatkowych narzędzi Стр. 20 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Korzystanie z dodatkowych narzędzi Korzystanie z dodatkowych narzędzi Niniejsza sekcja zawiera opis funkcji przydatnych funkcji umożliwiajych uruchamianie dołączonych aplikacji znajdujących się na pulpicie. Solution Menu i My Printer Powrót do góry

21 Solution Menu i My Printer Стр. 21 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Korzystanie z dodatkowych narzędzi > Solution Menu i My Printer Solution Menu i My Printer Programy Solution menu i My Printer (tylko system Windows) zapewniają dostęp do informacji na temat drukarki oraz możliwość zmiany ustawień drukowania poprzez kliknięcie odpowiedniego przycisku na ekranie. Program Solution Menu umożliwia uruchamianie programów dołączonych do drukarki oraz wyświetlenie instrukcji obsługi. Zawiera także informacje na temat usuwania problemów. Program My Printer umożliwia wyświetlanie okna dialogowego właściwości drukarki sterownika drukarki. Zawiera także informacje na temat działań, jakie należy podjąć w przypadku wystąpienia problemów. Program My Printer nie jest dostępny w przypadku systemu Mac OS. Aby uruchomić program Solution Menu Kliknij dwukrotnie ikonę (Solution Menu) na pulpicie. Kliknij tutaj: Solution Menu Kliknij ikonę (Solution Menu) w doku. * Poniższe ekrany odnoszą sie do systemu Windows Vista. Kliknij przycisk funkcji, którą chcesz uruchomić. Po uruchomieniu programu Solution Menu kliknij ikonę zmniejszyć rozmiar okna. (Rozmiar okna: mały) na pasku tytułowym, aby Jeśli program Solution Menu nie został zainstalowany lub został usunięty, można go zainstalować z dysku CD Instalacyjny dysk CD-ROM. Aby zainstalować program Solution Menu, wybierz opcję Solution Menu z menu Instalacja niestandardowa (Custom Install). Przyciski wyświetlane na ekranie mogą różnić się w zależności od kraju lub regionu zakupu. Aby uruchomić program Solution Menu z menu Start, wybierz opcję Wszystkie programy (All Programs) (Programy (Programs) w przypadku systemu Windows 2000), Canon Utilities, Solution Menu, a następnie opcję Solution Menu. Aby uruchomić program Solution Menu z paska poleceń, wybierz menu Idź (Go), opcję Programy (Applications), Canon Utilities, Solution Menu, a następnie kliknij dwukrotnie opcję Solution Menu. Aby uruchomić program My Printer Kliknij dwukrotnie ikonę (My Printer) na pulpicie.

22 Solution Menu i My Printer Стр. 22 из 347 стр. Program My Printer można uruchomić także z aplikacji Solution Menu. Jeśli program My Printer nie został zainstalowany lub został usunięty, można go zainstalować z dysku CD Instalacyjny dysk CD-ROM. Aby zainstalować program My Printer, wybierz opcję My Printer z menu Instalacja niestandardowa (Custom Install). Aby uruchomić program My Printer z menu Start, wybierz opcję Wszystkie programy (All Programs) (Programy (Programs) w przypadku systemu Windows 2000), Canon Utilities, My Printer, a następnie opcję My Printer. Powrót do góry

23 Ładowanie papieru Стр. 23 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Ładowanie papieru Ładowanie papieru Niniejsza sekcja zawiera opis typów papieru, które można załadować do drukarki oraz ładowania papieru na tylną tacę. Ładowanie papieru Zgodne typy nośników Niezgodne typy nośników Ładowanie papieru Ładowanie kopert Powrót do góry

24 Ładowanie papieru Стр. 24 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Ładowanie papieru > Ładowanie papieru Ładowanie papieru Zgodne typy nośników Aby uzyskać najlepsze wyniki, wybierz papier przeznaczony do danych celów. Firma Canon oferuje różne rodzaje papieru zwiększające przyjemność drukowania, na przykład naklejki oraz papier do druku zdjęć dokumentów. Zalecamy używanie oryginalnego papieru firmy Canon do druku ważnych zdjęć. Typy nośników Papiery dostępne w handlu Nazwa papieru <Nr modelu>*1 Limit pojemności papieru Dźwignia grubości papieru Ustawienia sterownika drukarki dla typu nośnika Papier zwykły (papier z makulatury)*2 Ok. 100 arkuszy Lewy Papier zwykły Koperty 5 kopert Prawy Koperta Oryginalne papiery firmy Canon Nazwa papieru <Nr modelu>*1 Limit pojemności papieru Dźwignia grubości papieru Ustawienia sterownika drukarki dla typu nośnika Do druku dokumentów: Super White Paper <SW-201> Ok. 80 arkuszy Lewy Papier zwykły Do druku fotografii: Photo Paper Pro II <PR-201> *3 Glossy Photo Paper Everyday Use <GP-501> *3 A4, Letter, 13 x 18 cm / 5" x 7" i 20 x 25 cm / 8" x 10": 10 arkuszy 10 x 15 cm / 4" x 6": 20 arkuszy Lewy Lewy Photo Paper Pro II Glossy Photo Paper Photo Paper Glossy Lewy Glossy Photo Paper <GP-502> *3 Photo Paper Plus Glossy II <PP- 201> *3 Photo Paper Plus Semi-gloss <SG-201> *3 Matte Photo Paper <MP-101> Do druku dokumentów biznesowych: Lewy Lewy Lewy Photo Paper Plus Glossy II Photo Paper Plus Semi-gloss Matte Photo Paper High Resolution Paper <HR-101N> 80 arkuszy Lewy High Resolution Paper

25 Ładowanie papieru Стр. 25 из 347 стр. Do tworzenia własnych wydruków: Nadruki na koszulkę <TR-301> Naklejki ze zdjęciami <PS-101> 1 arkusz Prawy Nadruki na koszulkę 1 arkusz Lewy Glossy Photo Paper *1 Papier posiadający numer modelu to oryginalny papier firmy Canon. Szczegółowe informacje dotyczące strony do zadrukowania oraz uwagi dotyczące zastosowania papieru można znaleźć w instrukcji obsługi dostarczonej z papierem. Informacje na temat rozmiarów strony dostępnych w przypadku każdego typu oryginalnego papieru marki Canon można znaleźć w naszej witrynie internetowej. W niektórych krajach lub regionach niektóre typy oryginalnego papieru marki Canon mogą być niedostępne w sprzedaży. W Stanach Zjednoczonych papier nie jest sprzedawany według numeru modelu. Można jednak zakupić papier o odpowiedniej nazwie. *2 W przypadku niektórych typów papieru lub warunków pracy (bardzo wysoka lub bardzo niska temperatura lub wilgotność) podawanie papieru przy maksymalnej pojemności może okazać się niemożliwe. W takim przypadku należy zmniejszyć liczbę arkuszy papieru ładowanych jednocześnie do mniej niż połowy limitu ładowania papieru (z wyjątkiem papieru z makulatury, którego limit nie zmienia się). *3 W przypadku ładowania większej liczby arkuszy papieru strona przeznaczona do zadruku może zostać pobrudzona lub papier może nie być podawany prawidłowo. W takiej sytuacji należy podawać papier po jednym arkuszu. Rozmiary stron Dostępne są następujące rozmiary stron. W przypadku komputerów Macintosh nie są dostępne rozmiary Choukei 3 i Choukei 4. Rozmiary standardowe: Letter (8,50 x cali / 215,9 x 279,4 mm) Legal (8,50 x 14,00 cali / 215,9 x 355,6 mm) A5 (5,83 x 8,27 cala / 148,0 x 210,0 mm) A4 (8,27 x 11,69 cala / 210,0 x 297,0 mm) B5 (7,17 x 10,12 cala / 182,0 x 257,0 mm) 10 x 15 cm (4,00 x 6,00 cala) 101,6 x 203,2 mm (4,00 x 8,00 cala) 13 x 18 cm (5,00 x 7,00 cala) 20 x 25 cm (8,00 x 10,00 cala) L (89,0 x 127,0 mm / 3,50 x 5,00 cala) 2L (127,0 x 178,0 mm / 5,00 x 7,01 cala) Hagaki (100,0 x 148,0 mm / 3,94 x 5,83 cala) Hagaki 2 (200,0 x 148,0 mm / 7,87 x 5,83 cala) Koperta DL (110,0 x 220,0 mm / 4,33 x 8,66 cala) Choukei 4 (90,0 x 205,0 mm / 3,54 x 8,07 cala) Youkei 6 (98,0 x 190,0 mm / 3,86 x 7,48 cala) Koperta Commercial 10 (104,6 x 241,3 mm / 4,12 x 9, 50 cala) Choukei 3 (120,0 x 235,0 mm / 4,72 x 9,25 cala) Youkei 4 (105,0 x 235,0 mm / 4,13 x 9,25 cala) Card (55,0 x 91,0 mm / 2,16 x 3,58 cala) Wide (101,6 x 180,6 mm / 4,00 x 7,10 cala) Rozmiary niestandardowe: Istnieje także możliwość określenia rozmiaru niestandardowego, w następującym zakresie: Rozmiar minimalny: 55,0 x 91,0 mm / 2,17 x 3,58 cala Rozmiar maksymalny: 215,9 x 584,2 mm / 8,50 x 23,00 cala Gramatura papieru Od 17 do 28 funtów / od 64 do 105 g/m 2 (papier zwykły, z wyjątkiem oryginalnych papierów firmy Canon) Nie należy używać cięższego ani lżejszego papieru (z wyjątkiem oryginalnego papieru firmy Canon), ponieważ może to spowodować zacięcie nośnika w drukarce. Uwagi dotyczące przechowywania papieru

26 Ładowanie papieru Стр. 26 из 347 стр. Z opakowania należy wyjmować tylko wymaganą liczbę arkuszy, bezpośrednio przed drukowaniem. Aby uniknąć zwinięcia papieru, podczs przerw w drukowaniu należy wyjąć nieużywany papier z tylnej tacy, włożyć go z powrotem do opakowania i przechowywać poziomo. Ponadto podczas przechowywania należy unikać wysokiej temperatury, wilgotności i bezpośredniego światła słonecznego. Powrót do góry

27 Niezgodne typy nośników Стр. 27 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Ładowanie papieru > Ładowanie papieru > Niezgodne typy nośników Niezgodne typy nośników Nie należy stosować typów papieru wymienionych na poniższej liście. Zastosowanie takiego papieru nie tylko daje niezadowalające rezultaty, lecz także powoduje zacięcia papieru i niewłaściwe działanie drukarki. Papier poskładany, wygięty lub pomarszczony Papier wilgotny Papier zbyt cienki (o gramaturze poniżej 17 funtów / 64 g/m 2) Papier zbyt gruby (zwykły papier firmy innej niż Canon o gramaturze powyżej 28 funtów / 105 g/m 2) Papier cieńszy niż pocztówka, w tym papier zwykły lub z notesu przycięty do mniejszego rozmiaru (w przypadku drukowania na papierze o rozmiarze A5 lub mniejszym) Pocztówki Pocztówki z naklejoną fotografią lub naklejką Koperty z podwójnymi skrzydełkami (lub przyklejanymi skrzydełkami) Koperty z wytłaczanymi lub przetworzonymi powierzchniami Koperty hermetycznie zaklejane Koperty, których pokryte klejem skrzydełka są już wilgotne i klejące Dowolny typ papieru z otworami Papier o kształcie innym niż prostokątny Papier spięty zszywkami lub sklejony Papier z materiałem klejącym Papier ozdobiony elementami błyszczącymi itd. Powrót do góry

28 Ładowanie papieru Стр. 28 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Ładowanie papieru > Ładowanie papieru > Ładowanie papieru Ładowanie papieru Ważne Papier zwykły przycięty do mniejszych rozmiarów, takich jak 10 x 15 cm / 4" x 6", 101,6 x 203,2 mm / 4" x 8", 13 x 18 cm / 5" x 7" lub 55,0 x 91,0 mm / 2,16" x 3,58" (wizytówka) w celu wykonania wydruków próbnych może spowodować zacięcie. Papier należy ładować w orientacji pionowej (A). Ładowanie papieru w pozycji poziomej (B) może spowodować jego zacięcie. Podczas drukowania dwustronnego należy upewnić się, że miejsce, w którym papier jest wysuwany, jest równe i czyste. Nierówności powierzchni i brud wpływają negatywnie na jakość wydruku i drukarkę. W przypadku drukowania fotografii zaleca się korzystanie z oryginalnych papierów fotograficznych firmy Canon. Szczegółowe informacje na temat oryginalnych papierów firmy Canon mozna znaleźć w sekcji Zgodne typy nośników. Istnieje możliwość korzystania ze standardowego papieru do kopiarek. W przypadku drukowania dwustronnego zaleca się korzystanie z papieru Super White Paper firmy Canon. Informacje na temat zgodnych rozmiarów i gramatur papieru można znaleźć w sekcji Zgodne typy nośników. 1. Przed załadowaniem papieru wyprostuj wszystkie cztery rogi. Przed załadowaniem papieru należy dokładnie wyrównać jego krawędzie. Załadowanie papieru bez wyrównania krawędzi może spowodować jego zacięcie. Jeśli papier jest zwinięty, należy wygiąć go delikatnie w przeciwnym kierunku, trzymając za przeciwległe rogi, aż do momentu całkowitego wyprostowania. Szczegółowe informacje wyrównywania zwiniętego papieru zawiera sekcja Rozwiązywanie problemów podręcznika ekranowego Podręcznik zaawansowany. 2. Przygotuj urządzenie do załadowania papieru.

29 Ładowanie papieru Стр. 29 из 347 стр. (1) Otwórz podpórkę papieru. (2) Dostosuj położenie dźwigni grubości papieru. Dźwignia ta umożliwia zmianę odległości pomiędzy głowicą drukującą a załadowanym papierem, zgodnie z typem nośnika. W przypadku drukowania na papierze zwykłym należy przesunąć ją w lewo. W przypadku drukowania na kopertach lub koszulkach należy przesunąć ją w prawo. Jeśli rogi lub brzegi papieru są zasmużone, spróbuj wykonać wydruk przy dźwigni grubości papieru przestawionej na prawo. Może to spowodować podniesienie jakości wydruku. Po zakończeniu drukowania przestaw dźwignię z powrotem na lewo. 3. Załaduj papier. (1) Wyrównaj papier do prawej strony tylnej tacy (A) i załaduj go STRONĄ DO ZADRUKOWANIA SKIEROWANĄ DO SIEBIE i TYLNĄ STRONĄ DO GÓRY. Nie należy ładować papieru powyżej wskaźnika limitu pojemności (B).

30 Ładowanie papieru Стр. 30 из 347 стр. (2) Ściśnij prowadnicę papieru i dosuń ją do lewej krawędzi stosu papieru. Prowadnicy papieru nie należy dosuwać na siłę. W przeciwnym razie papier może zostać załadowany niepoprawnie. Podczas podawania papieru urządzenie może generować hałas. Po zaadowaniu papieru Wybierz rozmiar i typ załadowanego papieru przy użyciu opcji Rozmiar strony (Page Size) (lub Rozmiar papieru (Paper Size)) i Typ nośnika (Media Type) sterownika drukarki. Patrz Drukowanie dokumentów (Windows) lub Drukowanie dokumentów (Mac OS). Powrót do góry

31 Ładowanie kopert Стр. 31 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Ładowanie papieru > Ładowanie papieru > Ładowanie kopert Ładowanie kopert Istnieje możliwość drukowania na kopertach rozmiaru DL (Europa) i Comm. Commercial #10 (USA). Adres jest automatycznie obracany i drukowany zgodnie z orientacją koperty określoną przez sterownik drukarki. Ważne Nie jest możliwe korzystanie z następujących kopert. - Koperty z wytłaczanymi lub przetworzonymi powierzchniami - Koperty z podwójnymi skrzydełkami (lub przyklejanymi skrzydełkami) - Koperty hermetycznie zaklejane - Koperty, których pokryte klejem skrzydełka są już wilgotne i klejące 1. Przygotuj koperty. Dociśnij wszystkie cztery rogi kopert, aby je spłaszczyć. Jeśli koperty są zwinięte, chwyć przeciwległe rogi i delikatnie odegnij je w przeciwną stronę. Jeśli róg koperty jest zwinięty, rozprostuj go. Dociśnij wiodącą krawędź koperty i wyprostuj jej zgięcia za pomocą długopisu. Na powyższych rysunkach przedstawiono widok krawędzi wiodącej koperty z boku. Ważne Koperty mogą się zaciąć w drukarce, jeśli nie są wyprostowane lub ich krawędzie nie są wyrównane. Upewnij się, że zagięcia lub nierówności nie przekraczają 3 mm / 0,1 cala. 2. Załaduj koperty.

32 Ładowanie kopert Стр. 32 из 347 стр. (B) Strona tylna (C) Strona adresowa (1) Wyrównaj koperty do prawej strony tylnej tacy (A) i załaduj je STRONĄ ADRESOWĄ SKIEROWANĄ DO SIEBIE. Klapka koperty powinna znajdować się na dole, po lewej stronie. Jednocześnie można załadować maksymalnie 5 kopert. (2) Ściśnij prowadnicę papieru i dosuń ją do lewej krawędzi kopert. Prowadnicy papieru nie należy dosuwać na siłę. W przeciwnym razie papier może zostać załadowany niepoprawnie. (3) Przesuń dźwignię grubości papieru w prawo. Po zakończeniu drukowania przestaw dźwignię z powrotem na lewo. 3. Określ ustawienia sterownika drukarki. (1) Wybierz ustawienie Koperta (Envelope) opcji Typ nośnika (Media Type). (2) Określ rozmiar kopert. Wybierz ustawienie Koperta DL (DL Env.) lub Koperta Commercial #10 (Env. Commercial #10) dla opcji Rozmiar strony (Page Size). Wybierz ustawienie Koperta DL (DL Envelope) lub Koperta #10 (#10 Envelope) dla opcji Rozmiar papieru (Paper Size). (3) Wybierz ustawienie Pozioma (Landscape) w polu Orientacja (Orientation). Ważne Jeśli opcje Rozmiar strony (Page Size) (lub Rozmiar papieru (Paper Size)) i Orientacja (Orientation) nie zostaną określone poprawnie, adres zostanie wydrukowany odwrotnie lub odwrócony o 90 stopni. Podczas podawania kopert urządzenie może generować hałas. W przypadku systemu Windows, jeśli adres został wydrukowany odwrotnie, wybierz opcję Obróć o 180 stopni (Rotate 180 degrees) na karcie Ustawienia strony (Page Setup) okna dialogowego właściwości drukarki sterownika drukarki.

33 Ładowanie kopert Стр. 33 из 347 стр. Powrót do góry

34 Okresowa konserwacja Стр. 34 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Okresowa konserwacja Okresowa konserwacja Niniejsza sekcja zawiera opis czyszczenia urządzenia w przypadku niskiej jakości wydruków, metody wymiany pustych kaset FINE oraz działań, jakie należy podjąć w przypadku nieprawidłowego podawania papieru. Gdy wydruk staje się blady lub kolory są niewłaściwe Drukowanie testu wzoru dysz głowicy drukującej Analiza testu wzoru dysz Czyszczenie głowicy drukującej Dokładne czyszczenie głowicy drukującej Wyrównywanie głowicy drukującej Wymiana kasety FINE Sprawdzanie stanu atramentu Procedura wymiany Czyszczenie rolki podawania papieru Otwieranie ekranów Obsługa Otwieranie okna dialogowego właściwości drukarki (system Windows) Otwieranie programu Canon IJ Printer Utility (komputery Macintosh) Powrót do góry

35 Gdy wydruk staje się blady lub kolory są niewłaściwe Стр. 35 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Okresowa konserwacja > Gdy wydruk staje się blady lub kolory są niewłaściwe Gdy wydruk staje się blady lub kolory są niewłaściwe Jeśli wydruki są zamazane lub kolory nie są drukowane prawidłowo, oznacza to najprawdopodobniej zatkanie dysz głowicy drukującej (kasety FINE). Poniższa procedura umożliwia wydrukowanie testu wzoru dysz głowicy drukującej, sprawdzenie stanu dysz oraz wyczyszczenie głowicy drukującej. Jeśli linie proste są drukowane krzywo lub rezultaty drukowania są niezadowalające pod innym względem, pomóc może wyrównanie głowicy drukującej. Ostrożnie Kaset FINE nie należy przemywać i przecierać. Może to spowodować problemy z kasetami FINE. Przed wykonaniem czynności konserwacyjnych Upewnij się, że w kasecie FINE nie skończył się atrament. Patrz Sprawdzanie stanu atramentu. Upewnij się, że kasety FINE zostały poprawnie zainstalowane. Patrz Wymiana kasety FINE. Upewnij się, że usunięto pomarańczową taśmę ochronną ze spodu kasety FINE. Jeśli kontrolka Alarm miga na pomarańczowo, patrz sekcja Usuwanie problemów podręcznika ekranowego Podręcznik zaawansowany. Podniesienie jakości wydruku w ustawieniach sterownika drukarki może poprawić jakość wydruku. Szczegółowe informacje można znaleźć w podręczniku ekranowym Podręcznik zaawansowany. Gdy wydruki są zamazane lub nierówne: Krok 1 Patrz Drukowanie testu wzoru dysz głowicy drukującej. Patrz Analiza testu wzoru dysz. Jeśli wydruk wzoru jest pusty: Po przeprowadzeniu procedury czyszczenia głowicy drukującej wydrukuj i przeanalizuj wzór testu dysz. Krok 2 Patrz Czyszczenie głowicy drukującej. Jeśli dwukrotne wyczyszczenie głowicy drukującej nie rozwiąże problemu: Krok 3 Patrz Dokładne czyszczenie głowicy drukującej. Jeśli dwukrotne dokładne wyczyszczenie głowicy drukującej nie rozwiąże problemu: Krok 4 Patrz Wymiana kasety FINE. Jeśli wydruki są nierówne, na przykład linie proste są drukowane krzywo: Patrz Wyrównywanie głowicy drukującej. Powrót do góry

36 Drukowanie testu wzoru dysz głowicy drukującej Стр. 36 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Okresowa konserwacja > Gdy wydruk staje się blady lub kolory są niewłaściwe > Drukowanie testu wzoru dysz głowicy drukującej Drukowanie testu wzoru dysz głowicy drukującej Aby ustalić, czy atrament jest prawidłowo dozowany z dysz głowicy drukującej, należy wydrukować wzór testu dysz. Należy przygotować: arkusz zwykłego papieru formatu A4 lub Letter. Jeśli pozostały poziom atramentu jest niski, wzór testu dysz nie zostanie wydrukowany prawidłowo. Wymień kasety FINE, w których pozostało niewiele atramentu. Patrz Wymiana kasety FINE. 1. Upewnij się, że urządzenie jest włączone, a na tylną tacę załadowano arkusz zwykłego papieru formatu A4 lub Letter. Przesuń dźwignię grubości papieru w lewo. Patrz Widok z przodu. 2. Otwórz okno dialogowe właściwości drukarki. Patrz Otwieranie okna dialogowego Właściwości drukarki (system Windows). 3. Wydrukuj test wzoru dysz głowicy drukującej. (1) Kliknij kartę Obsługa (Maintenance). (2) Kliknij opcję Sprawdzanie dysz (Nozzle Check). (3) Sprawdź wyświetlony komunikat i kliknij przycisk Drukuj wzór testu (Print Check Pattern). Test wzoru dysz głowicy drukującej zostanie wydrukowany. Nie otwieraj pokrywy przedniej podczas drukowania. Kliknięcie opcji Elementy testu początkowego (Initial Check Items) powoduje wyświetlenie elementów do sprawdzenia przed wydrukowaniem wzoru. 4. Przeanalizuj wzorek. Patrz Analiza testu wzoru dysz.

37 Drukowanie testu wzoru dysz głowicy drukującej Стр. 37 из 347 стр. 1. Upewnij się, że urządzenie jest włączone, a na tylną tacę załadowano arkusz zwykłego papieru formatu A4 lub Letter. Przesuń dźwignię grubości papieru w lewo. Patrz Widok z przodu. 2. Otwórz okno dialogowe Canon IJ Printer Utility. Patrz Otwieranie programu Canon IJ Printer Utility (system Mac OS). 3. Wydrukuj test wzoru dysz głowicy drukującej. (1) Wybierz opcję Wydruk testowy (Test Print) z wyświetlonego menu. (2) Kliknij opcję Sprawdzanie dysz (Nozzle Check). (3) Sprawdź wyświetlony komunikat i kliknij przycisk Drukuj wzór testu (Print Check Pattern). Test wzoru dysz głowicy drukującej zostanie wydrukowany. Nie otwieraj pokrywy przedniej podczas drukowania. Kliknięcie opcji Elementy testu początkowego (Initial Check Items) powoduje wyświetlenie elementów do sprawdzenia przed wydrukowaniem wzoru. 4. Przeanalizuj wzorek. Patrz Analiza testu wzoru dysz. Powrót do góry

38 Analiza testu wzoru dysz Стр. 38 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Okresowa konserwacja > Gdy wydruk staje się blady lub kolory są niewłaściwe > Analiza testu wzoru dysz Analiza testu wzoru dysz Przeanalizuj test wzoru dysz głowicy drukującej i wyczyść głowicę drukującą, jeśli to konieczne. 1. Sprawdź, czy wzorek zawiera wszystkie linie (1) i czy nie występują na nim białe smugi (2). (1) Sprawdź, czy wzorek zawiera wszystkie linie. Jeśli nie, konieczne jest przeprowadzenie czyszczenia. (A) Dobrze (B) Źle (brakuje niektórych linii) (2) Sprawdź, czy wzór zawiera białe smugi. Jeśli nie, konieczne jest przeprowadzenie czyszczenia. (A) Dobrze (B) Źle (występują białe smugi) 2. Podejmij odpowiednie działania. Jeśli czyszczenie nie jest konieczne Kliknij przycisk Zakończ (Exit) (system Windows) lub Koniec (Quit) (system Mac OS) w oknie dialogowym Sprawdzanie deseniu (Pattern Check), aby zakończyć analizę wzoru testu dysz. Jeśli czyszczenie jest konieczne

39 Analiza testu wzoru dysz Стр. 39 из 347 стр. Kliknj opcję Czyszczenie (Cleaning). Upewnij się, że na tylną tacę załadowano arkusz zwykłego papieru formatu A4 lub Letter i wykonaj poniższą procedurę. Przejdź do procedury (3) w punkcie 3. Przejdź do procedury (3) w punkcie 3. Powrót do góry

40 Czyszczenie głowicy drukującej Стр. 40 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Okresowa konserwacja > Gdy wydruk staje się blady lub kolory są niewłaściwe > Czyszczenie głowicy drukującej Czyszczenie głowicy drukującej Procedurę czyszczenia głowicy drukującej należy przeprowadzić w przypadku brakujących linii lub występowania białych smug na wydrukowanym wzoru. Czyszczenie powoduje udrożnienie dysz w celu przywrócenia prawidłowego stanu głowicy drukującej. Czyszczenie głowicy wiąże się ze zużyciem atramentu, tak więc procedurę tę należy przeprowadzać tylko wtedy, gdy jest to konieczne. Należy przygotować: arkusz zwykłego papieru formatu A4 lub Letter. Kliknięcie opcji Czyszczenie (Cleaning) w oknie dialogowym Sprawdzanie deseniu (Pattern Check) wyświetlanym po wydrukowaniu testu wzoru dysz powoduje rozpoczęcie czyszczenia głowicy drukujące przez drukarkę. Upewnij się, że na tylną tacę załadowano arkusz zwykłego papieru formatu A4 lub Letter, a następnie przejdź do procedury (3) w punkcie Upewnij się, że urządzenie jest włączone, a na tylną tacę załadowano arkusz zwykłego papieru formatu A4 lub Letter. Przesuń dźwignię grubości papieru w lewo. Patrz Widok z przodu. 2. Otwórz okno dialogowe właściwości drukarki. Patrz Otwieranie okna dialogowego Właściwości drukarki (system Windows). 3. Wyczyść głowicę drukującą. (1) Kliknij kartę Obsługa (Maintenance). (2) Kliknij przycisk Czyszczenie (Cleaning). Gdy kontrolka włączonego zasilania zacznie migać na zielono, drukarka rozpocznie czyszczenie głowicy drukującej. Przed zakończeniem procedury czyszczenia głowicy drukującej nie należy wykonywać żadnych innych czynności. Trwa to około 1 minuty. (3) Sprawdź wyświetlony komunikat i kliknij przycisk Drukuj wzór testu (Print Check Pattern). Test wzoru dysz głowicy drukującej zostanie wydrukowany. Przed zakończeniem drukowania testu wzoru dysz nie należy wykonywać żadnych innych czynności. 4. Sprawdź wydrukowany test wzoru dysz. Patrz Analiza testu wzoru dysz.

41 Czyszczenie głowicy drukującej Стр. 41 из 347 стр. Jeśli problem nie ustąpi po dwukrotnym wyczyszczeniu głowicy drukującej, należy przeprowadzić dokładne czyszczenie głowicy. Patrz Dokładne czyszczenie głowicy drukującej. Kliknięcie opcji Czyszczenie (Cleaning) w oknie dialogowym Sprawdzanie deseniu (Pattern Check) wyświetlanym po wydrukowaniu testu wzoru dysz powoduje rozpoczęcie czyszczenia głowicy drukujące przez drukarkę. Upewnij się, że na tylną tacę załadowano arkusz zwykłego papieru formatu A4 lub Letter, a następnie przejdź do procedury (3) w punkcie Upewnij się, że urządzenie jest włączone, a na tylną tacę załadowano arkusz zwykłego papieru formatu A4 lub Letter. Przesuń dźwignię grubości papieru w lewo. Patrz Widok z przodu. 2. Otwórz okno dialogowe Canon IJ Printer Utility. Patrz Otwieranie programu Canon IJ Printer Utility (system Mac OS). 3. Wyczyść głowicę drukującą. (1) Upewnij się, że w polu Czyszczenie (Cleaning) wybrano poprawną nazwę urządzenia. (2) Kliknij przycisk Czyszczenie (Cleaning). (3) Potwierdź wyświetlany komunikat i kliknij przycisk OK. Gdy kontrolka włączonego zasilania zacznie migać na zielono, drukarka rozpocznie czyszczenie głowicy drukującej. Przed zakończeniem procedury czyszczenia głowicy drukującej nie należy wykonywać żadnych innych czynności. Trwa to około 1 minuty. Kliknięcie opcji Elementy testu początkowego (Initial Check Items) powoduje wyświetlenie elementów do sprawdzenia przed rozpoczęciem czyszczenia. (4) Sprawdź wyświetlony komunikat i kliknij przycisk Drukuj wzór testu (Print Check Pattern). Test deseniu dysz głowicy drukującej zostanie wydrukowany. Przed zakończeniem drukowania testu wzoru dysz nie należy wykonywać żadnych innych czynności. 4. Sprawdź wydrukowany test wzoru dysz. Patrz Analiza testu wzoru dysz. Jeśli problem nie ustąpi po dwukrotnym wyczyszczeniu głowicy drukującej, należy przeprowadzić dokładne czyszczenie głowicy. Patrz Dokładne czyszczenie głowicy

42 Czyszczenie głowicy drukującej Стр. 42 из 347 стр. drukującej. Powrót do góry

43 Dokładne czyszczenie głowicy drukującej Стр. 43 из 347 стр. Podręcznik zaawansowany Rozwiązywanie problemów Spis treści > Okresowa konserwacja > Gdy wydruk staje się blady lub kolory są niewłaściwe > Dokładne czyszczenie głowicy drukującej Dokładne czyszczenie głowicy drukującej Jeśli wyczyszczenie głowicy drukującej nie spowoduje podniesienia jakości wydruku, należy przeprowadzić dokładne czyszczenie głowicy. Procedura dokładnego czyszczenia głowicy drukującej zużywa większą ilość atramentu, niż zwykłe czyszczenie, w związku z czym należy przeprowadzać ją tylko, gdy jest to konieczne. 1. Upewnij się, że urządzenie jest włączone. 2. Otwórz okno dialogowe właściwości drukarki. Patrz Otwieranie okna dialogowego Właściwości drukarki (system Windows). 3. Przeprowadź dokładne czyszczenie głowicy drukującej. (1) Kliknij kartę Obsługa (Maintenance). (2) Kliknij przycisk Dokładne czyszczenie (Deep Cleaning). (3) Potwierdź wyświetlany komunikat i kliknij przycisk Wykonaj (Execute). Kliknięcie opcji Elementy testu początkowego (Initial Check Items) powoduje wyświetlenie elementów do sprawdzenia przed rozpoczęciem dokładnego czyszczenia głowicy drukującej. (4) Potwierdź wyświetlany komunikat i kliknij przycisk OK. Gdy kontrolka włączonego zasilania zacznie migać na zielono, drukarka rozpocznie dokładne czyszczenie głowicy drukującej. Przed zakończeniem procedury dokładnego czyszczenia głowicy drukującej nie należy wykonywać żadnych innych czynności. Trwa to około 1 2 minut. 4. Aby sprawdzić stan głowicy drukującej, wydrukuj test wzoru dysz głowicy drukującej. Patrz Drukowanie testu wzoru dysz głowicy drukującej. Jeśli dokładne wyczyszczenie głowicy drukującej nie rozwiąże problemu, należy przeprowadzić procedurę ponownie. Jeśli nie spowoduje to rozwiązania problemu, może to oznaczać brak atramentu. Wymień kasetę FINE na nową. Patrz Wymiana kasety FINE.

44 Dokładne czyszczenie głowicy drukującej Стр. 44 из 347 стр. 1. Upewnij się, że urządzenie jest włączone. 2. Otwórz okno dialogowe Canon IJ Printer Utility. Patrz Otwieranie programu Canon IJ Printer Utility (system Mac OS). 3. Przeprowadź dokładne czyszczenie głowicy drukującej. (1) Upewnij się, że w polu Czyszczenie (Cleaning) wybrano poprawną nazwę urządzenia. (2) Kliknij przycisk Dokładne czyszczenie (Deep Cleaning). (3) Potwierdź wyświetlany komunikat i kliknij przycisk OK. Gdy kontrolka włączonego zasilania zacznie migać na zielono, drukarka rozpocznie dokładne czyszczenie głowicy drukującej. Przed zakończeniem procedury dokładnego czyszczenia głowicy drukującej nie należy wykonywać żadnych innych czynności. Trwa to około 1 2 minut. Kliknięcie opcji Elementy testu początkowego (Initial Check Items) powoduje wyświetlenie elementów do sprawdzenia przed rozpoczęciem dokładnego czyszczenia głowicy drukującej. 4. Aby sprawdzić stan głowicy drukującej, wydrukuj test wzoru dysz głowicy drukującej. Patrz Drukowanie testu wzoru dysz głowicy drukującej. Jeśli dokładne wyczyszczenie głowicy drukującej nie rozwiąże problemu, należy przeprowadzić procedurę ponownie. Jeśli nie spowoduje to rozwiązania problemu, może to oznaczać brak atramentu. Wymień kasetę FINE na nową. Patrz Wymiana kasety FINE. Powrót do góry
