1 INSTRUKCJA OBSŁUGI Skaner do slajdów i negatywów REFLECTA IMAGEBOX IR Nr produktu Strona 1 z 12

2 ZAWARTOŚĆ OPAKOWANIA Skaner ImageBox Wydrukowana instrukcja obsługi Kabel USB 2.0 DVD-ROM z oprogramowaniem (włącznie z Cyberview CS Scanner Driver oraz Adobe Photoshop Elements 5.0) Uchwyty jeden na pasek filmu, 1 dla oprawionych slajdów, 1 dla wydruków zdjęć (dodatkowe uchwyty dostępne do kupienia) CZĘŚCI SKANERA 1. Dioda statusu zasilania Ta dioda wskazuje, czy skaner jest włączony czy wyłączony, wskazuje także wybrany tryb skanowania Photo dla wydruków lub Film/Slide dla negatywów lub slajdów 2. Przycisk skanowania 3. Otwór na uchwyt na film/slajd 4. Otwór na uchwyt zdjęcia 5. Złącze USB 2.0 Tutaj należy podłączyć kabel interfejsu USB 6. Wyjście uchwytu na film/slajdy Strona 2 z 12

3 INSTALACJA OPROGRAMOWANIA KROK#1 Instalacja oprogramowania Adobe Photoshop Elements. Włożyć płytę DVD do napędu i postępować zgodnie z instrukcjami dotyczącymi instalacji pojawiającymi się na ekranie. Gdy pojawi się komunikat nakazujący wprowadzenie numery seryjnego, należy sprawdzić naklejkę z numerem seryjnym Serial Number na kopercie płyty DVD, w której schowana była płyta. KROK#2: Instalacja sterownika Cyberview CS Driver Postępować zgodnie z komendami pojawiającymi się na ekranie, aby ukończyć instalację i po odpowiednim komunikacie zrestartować komputer. Uwaga: Jeśli komputer użytkownika nie posiada wymaganej wersji Direct X, należy ją najpierw zainstalować. KROK#3: Jak tylko system zostanie całkowicie uruchomiony, należy podłączyć urządzenie do wolnego portu USB (huby nie są obsługiwane). Pojawi się komunikat na temat odnalezienia nowego sprzętu Found New Hardware, należy kliknąć na Locate i zainstalować sterownik. Strona 3 z 12

4 Pojawi się następujący ekran postępu: Kliknąć Close Zamknij; oprogramowanie zostało zainstalowane i jest gotowe do użycia. UMIESZCZANIE ZDJĘĆ W UCHWYCIE Uchwyt na wydrukowane zdjęcia: Aby umieścić zdjęcie w uchwycie należy zwolnić dwa paski magnetyczne. Te uchwyty utrzymując zdjęcie w miejscu do skanowania mogą zostać zsuniete do środka, aby utrzymywały zdjęcia o wymiarach mniejszych niż 4 x 6 cali. Strona 4 z 12

5 Aby wyjąć zeskanowane zdjęcie należy zwolnić dwa paski magnetyczne trzymające je w miejscu. Jak tylko zdjęcie zostanie włożone i zablokowane w miejscu za pomocą 2 magnetycznych pasków, należy umieścić uchwyt w otworze z tyłu urządzenia. Jak tylko zdjęcie zostanie załadowane, należy zapoznać się z sekcją UŻYCIE SKANERA niniejszej instrukcji obsługi. Strona 5 z 12

6 UMIESZCZANIE FILMU W UCHWYCIE Uchwyt dla filmów 35 mm: UMIESZCZANIE SLAJDÓW W UCHWYCIE Uchwyt dla slajdów 35 mm: Należy wsunąć slajdy tak, aby górna część była skierowana do góry, aby cały obraz był widoczny w uchwycie, niezależnie od kierunku, w którym zdjęcie zostało zrobione. Należy pamiętać, że nieprawidłowe wsunięcie zetnie górę zdjęcia. Należy umieszczać film i slajdy błyszczącą stroną od użytkownika, przeciwnie do liczb na uchwytach na film (błyszcząca strona skierowana ku tyłowi urządzenia). Strona 6 z 12

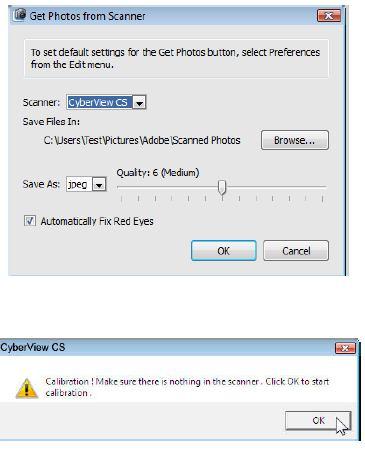

7 WKŁADANIE UCHWYTÓW DO SKANERA Uchwyty muszą być wkładane jedynie od prawej i wyjmowane z lewej strony. Należy upewnić się, że liczby znajdują się na górze. Jak tylko film/slajdy zostaną załadowane, należy zapoznać się z sekcją UŻYCIE SKANERA niniejszej instrukcji obsługi, aby rozpocząć. UŻYCIE SKANERA SKANOWANIE DO OPROGRAMOWANIA - Opcja zapisu i porządkowania Save i Organize Otworzyć program Adobe Photoshop Elements przechodząc do Start All Programs Adobe Photoshop Elements (Start Wszystkie programy Adobe Photoshop Elements). Jak tylko pojawi się ekran powitalny, należy wybrać View (Widok) i opcję Organize Photos (Organizuj zdjęcia). Kliknąć na File Get Photos and Videos From Scanner - wybrać Cyberview CS ImageBox wybrać jakość kompresji JPEG. Strona 7 z 12

8 Im wyższa liczba, tym mniej kompresji jest używanej, co skutkuje większymi plikami JPEG. Jeśli użytkownik potrzebuje mniejszego rozmiaru pliku, należy ustawić liczbę na średnią Medium lub niską Low. Należy pamiętać, że każda wartość poniżej wartości średniej medium ogólnie nie jest dobra dla drukowania zdjęć wysokiej jakości. Należy upewnić się, że urządzenie jest puste, kiedy wyskoczy strona kalibracji. Następnie pojawi się komunikat o kalibracji; należy upewnić się, że uchwyt na zdjęcie jest pusty, a żaden uchwyt na film/slajd nie jest włożony. Następnie kliknąć OK, aby skalibrować urządzenie. Jak tylko kalibracja zostanie ukończona, otworzy się interfejs skanowania. Należy pamiętać, że ten ekran kalibracji pojawi się tylko przy pierwszym użyciu, po zainstalowaniu sterownika. Po tym można będzie wybrać kalibrację manualną na pasku narzędzi klikając na przycisk kalibracji Calibrate jeśli obrazy będą wydawać się zbyt ciemne lub gdy będą dziwnie wyglądać. Cd. Na stronie 10 Strona 8 z 12

9 SKANOWANIE DO OPROGRAMOWANIA - Opcja edycji Edit oraz ulepszania Enhance. Otworzyć oprogramowanie Adobe Photoshop Elements przechodząc do Start All Programs Adobe Photoshop Elements (Start Wszystkie programy Adobe Photoshop Elements). Jak tylko pojawi się ekran powitalny, należy wybrać opcję Edit & Enhance Photos. Kliknąć na File Import wybrać Cyberview CS (Plik Importuj Cyberview CS) wybrać jakość kompresji JPEG. Następnie pojawi się komunikat kalibracji; należy upewnić się, że uchwyt na zdjęcie jest pusty i żaden uchwyt na film/slajd nie jest włożony do urządzenia. Kliknąć OK i skalibrować urządzenie. Należy pamiętać, że ten ekran kalibracji pojawi się tylko przy pierwszym użyciu, po zainstalowaniu sterownika. Po tym można będzie wybrać kalibrację manualną na pasku narzędzi klikając na przycisk kalibracji Calibrate jeśli obrazy będą wydawać się zbyt ciemne lub gdy będą dziwnie wyglądać. Strona 9 z 12

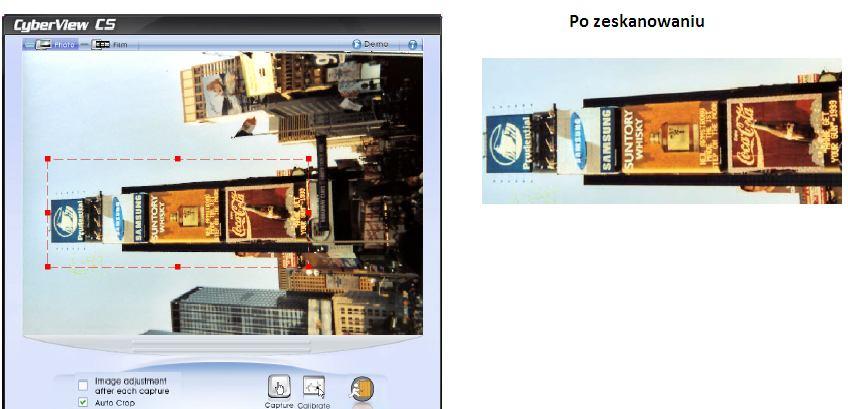

10 PO UKOŃCZENIU KALIBRACJI OTWORZY SIĘ INTERFEJS SKANOWANIA. 1. Wybrać tryb skanowania Photo dla wydruków Film dla negatywów i pozytywów 2. Wybrać rodzaj filmu, jeśli skanowane są filmy (klisza) Pozytyw dla oprawionych kolorowych slajdów Negatyw dla taśmy filmowej Czarno-białe dla filmów czarno-białych 3. Wybrać, czy użytkownik chce (lub nie) manualnie dostosowywać każde zdjęcie po zrobieniu zaznaczając pole. 4. Wybrać, czy użytkownik chce (czy nie) automatycznie kadrować skan lub przeprowadzać kadrowanie manualne; z opcją Auto Crop niezaznaczoną (wyłączoną) użytkownik będzie mieć możliwość ustawiania dowolnego obszaru kadrowania: Strona 10 z 12

11 Kliknąć na ikonę Capture lub nacisnąć przycisk na górze skanera, co otworzy ekran regulacji obrazu. Można wybrać spomiędzy różnych opcji kolorystycznych, aby poprawić obraz. Jeśli nie jest wymagane poprawianie obrazu należy kliknąć na oryginalne (Original) zdjęcie u góry po lewej. Strona 11 z 12

12 Jak tylko zdjęcie zostanie zeskanowane, za oknem Cyberview CS pojawi się zdjęcie bez tytułu (Untitled) w programie Adobe Photoshop Elements. Aby kontynuować skanowanie należy dostosować uchwyt na film do następnego zdjęcia i powtórzyć kroki robienia zdjęcia Capture. Aby zapisać/porządkować (Save/Organize) aktualnie przeskanowane obrazy należy wyjść z Cyberview klikając na przycisk Exit. Strona 12 z 12
