1 Wybrane zagadnienia dotyczące obrotu biomasą i biopaliwami Zajęcia III- System lokalnego zaopatrzenia elektrowni lub ciepłowni w biopaliwa stałe grupa 1, 2, 3

2 Założenia: Zapotrzebowanie Elektrowni Skawina S.A. na biopaliwa ton/rok, - pelet, warunkowo brykiet, - wilgotność do 16%, - wielkość cząstek surowca do produkcji w/w biopaliw Σ a, b, c 4 do 7 mm, - wartość opałowa 14,5 17 MJ/kg.

3

4 c. d. Projekt Wiedza i umiejętności kluczem do sukcesu inżynierów Ochrony Środowiska oraz

5

6 Proponowany surowiec do produkcji biopaliw stałych: słoma (zboża, rzepak, kukurydza), trawy z klasycznych upraw rolniczych (pastwiska, łąki), rośliny uprawiane celowo na potrzeby energetyczne (miskant olbrzymi, ślazowiec pensylwański, itp.).

7 Biomasa słoma z upraw rolniczych, siano z użytków zielonych biomasa wyprodukowana, możliwa do pozyskania bez dodatkowych nakładów związanych z prowadzeniem plantacji docelowej produkt uboczny produkcji zbożowej, spadek popytu na pasze objętościowe (siano, zielonki itp.) możliwość wykorzystania tego źródła biomasy na cele energetyczne, dopłaty Unijne do użytków zielonych wymuszające przeprowadzenie minimum jednokrotnego koszenia, znana, opracowana technologia pozyskania (prowadzenie, zbiór, logistyka, magazynowanie) jak również dostępny, wymagany park maszynowy, możliwość magazynowania pozyskanej biomasy u producenta rozłożenie dostaw w czasie, duża liczba potencjalnych dostawców zalety oraz wady,

8 Właściwości i technologia zbioru słomy

9 PN-EN :2010 Tytuł: Biopaliwa stałe -- Specyfikacje paliw i klasy -- Częśd 1: Wymagania ogólne

10 PN-EN :2010 Tytuł: Biopaliwa stałe -- Specyfikacje paliw i klasy -- Częśd 1: Wymagania ogólne

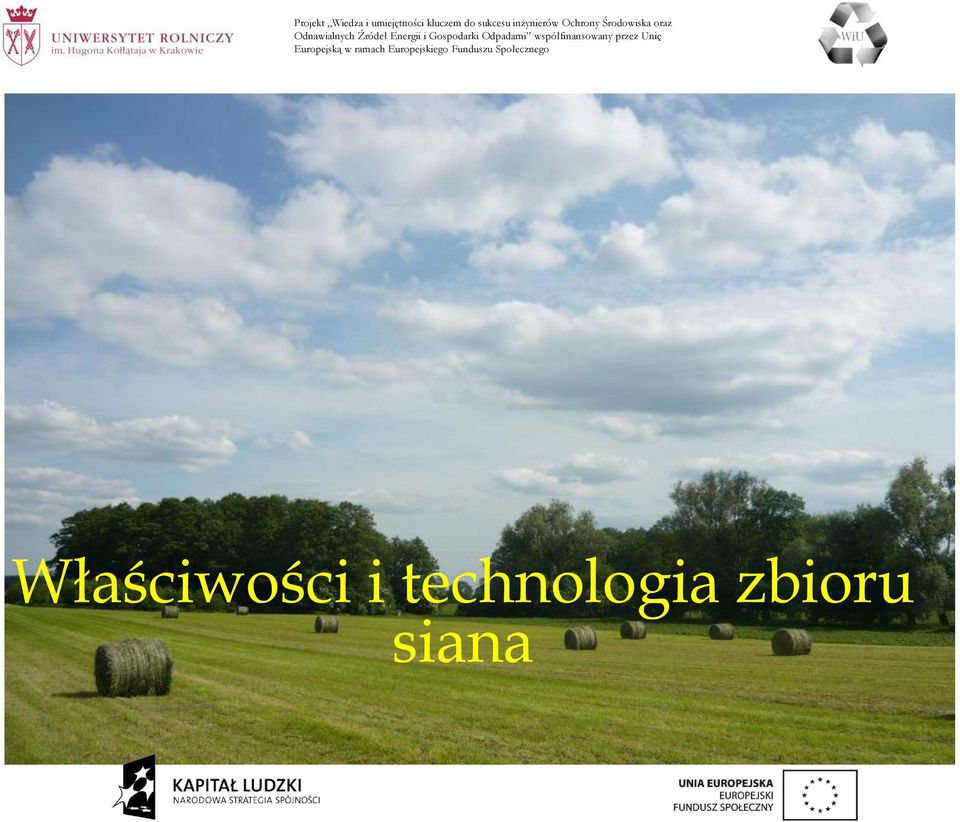

11 Właściwości i technologia zbioru siana

12 PN-EN :2010 Tytuł: Biopaliwa stałe -- Specyfikacje paliw i klasy -- Częśd 1: Wymagania ogólne

13 Lp. Gatunek Plonowanie Wymagania siedliskowe Odmiany t s.m. /ha/rok 1. Kostrzewa łąkowa Gleby żyzne, wilgotne 22 odmiany 2. Kostrzewa trzcinowa 15 Piaski po gleby gliniaste Kord,Rahela,LTerros 3. Kupkówka pospolita 7-17 Gleby zasobne, w dobrej kulturze 15 odmian 4. Stokłosa bezostna Gleby piaszczysto gliniaste 1 odmiana 5. Stokłosa spłaszczona 8-17 Mało wymagająca Broma Odporna na susze 6. Mozga trzcinowa 15 Gleby organiczne Znosi zalewanie i 1 odmiana niedobory wody 7. Rajgras wyniosły 8-12 Gleby średnio zwięzłe, wytrzymała na Median suszę 8. Tymotka łąkowa 10 Wilgotne, żyzne 18 odmian Średni plon siana z łąk i pastwisk 5-6 t s.m. /ha/rok

14 Uprawy docelowe plantacje energetyczne Wierzba wiciowa Salix viminalis L.; Topola Populus L.; Ślazowiec pensylwański Sida hermaphrodita Rusby; Miskant olbrzymi Miscanthus giganteus; Miskant chiński Miscanthus sinensis Anders; Topinambur Helianthus tuberosus L.; Róża wielokwiatowa Rosa multiflora L.

15

16

17

18

19 TECHNOLOGIE ZBIORU ROŚLIN Z PLANTACJI WIELOLETNICH Zbiór roślin w rotacji jednorocznej: - zbiór wieloetapowy, - zbiór jednoetapowy. 19

20 Zbiór wieloetapowy Koszenie z wykorzystaniem kosiarek: - listwowe, - rotacyjne, - dyskowe. Formowanie niskocisnieniowe: - ręczne, - prasy rolujące, - prasy kostkujące, - przyczepy samozbierające. Transport i składowanie 20

21 21

22 22

23 Zestaw maszyn do pozyskiwania biomasy na małych areałach oraz w terenach górskich [źródło: firma Agropartner] Projekt Wiedza i umiejętności kluczem do sukcesu inżynierów Ochrony Środowiska oraz

24 Zbiór jednoetapowy Koszenie z jednoczesnym rozdrabnianiem oraz transport rozdrobnionej masy na środki transportowe. 24

25 25

26 Analiza dostępności jakościowej gruntów pod uprawy energetyczne

27

28

29

30

31 Rośliny proponowane do uprawy na plantacjach energetycznych: - miskant olbrzymi Miscanthus giganteus Greek ed Deu., - ślazowiec pensylwański Sida hermaphrodita Rusby, 31

32 Organizacja dostaw i produkcji biopaliw E.S.S.A Ekonomicznie uzasadniony obszar dostaw biomasy do Elektrowni Skawina

33 Koncepcja utworzenia Podmiotów Przetwarzania Biomasy dostarczających pelet i brykiety z biomasy zielnej do Elektrowni Skawina Podmioty te powinny działad na terenie jednej lub dwóch gmin, co pozwoli na skuteczne pozyskiwanie biomasy z odległości nie większej niż 15 km. PPB powinien zawrzed z rolnikami umowy kontraktacji słomy. Warunki wieloletniej umowy kontraktacji pomiędzy PPB i gospodarstwem rolnym powinny określad: średni areał kontraktacji, z jakiego pozyskuje się słomę na cele energetyczne, terminy dostaw słomy, cenę słomy: na pokosie, sprasowanej na polu, sprasowanej z dostawą do PPB, terminy płatności za słomę, sposób i terminy waloryzacji cen, graniczne parametry jakości słomy i sposób ich kontroli, zakres obowiązków dostawcy słomy, miejsce dostawy słomy, terminy i wielkości dostaw, zakres obowiązków odbiorcy, ewentualne kary umowne za niewypełnienie warunków kontraktu.

34 Elektrownia Skawina Transport biomasy z pola do PPB (do 15km) Transport biomasy z PPB do Elektrowni (70 100km) Leasing linii do produkcji biopaliw, koordynacja dostaw

35 Wyposażenie PPB w sprzęt i maszyny Aby dobrać odpowiednie maszyny dla Podmiotu Przetwarzania Biomasy (PPB) należy rozważyć kilka kluczowych kwestii dotyczących: rodzaju prasowanego surowca i jego właściwości, rodzaju biopaliwa jaki ma być produkowany, odpowiedni dobór wydajność urządzeń, serwisu i przeglądów urządzenia, wyboru jednego urządzenia o większej wydajności lub zestawu kilku urządzeń o mniejszej wydajności, kosztów zakupu i eksploatacji urządzenia.
