COMPACT. Solarny Podgrzewacz Wody.

Transkrypt

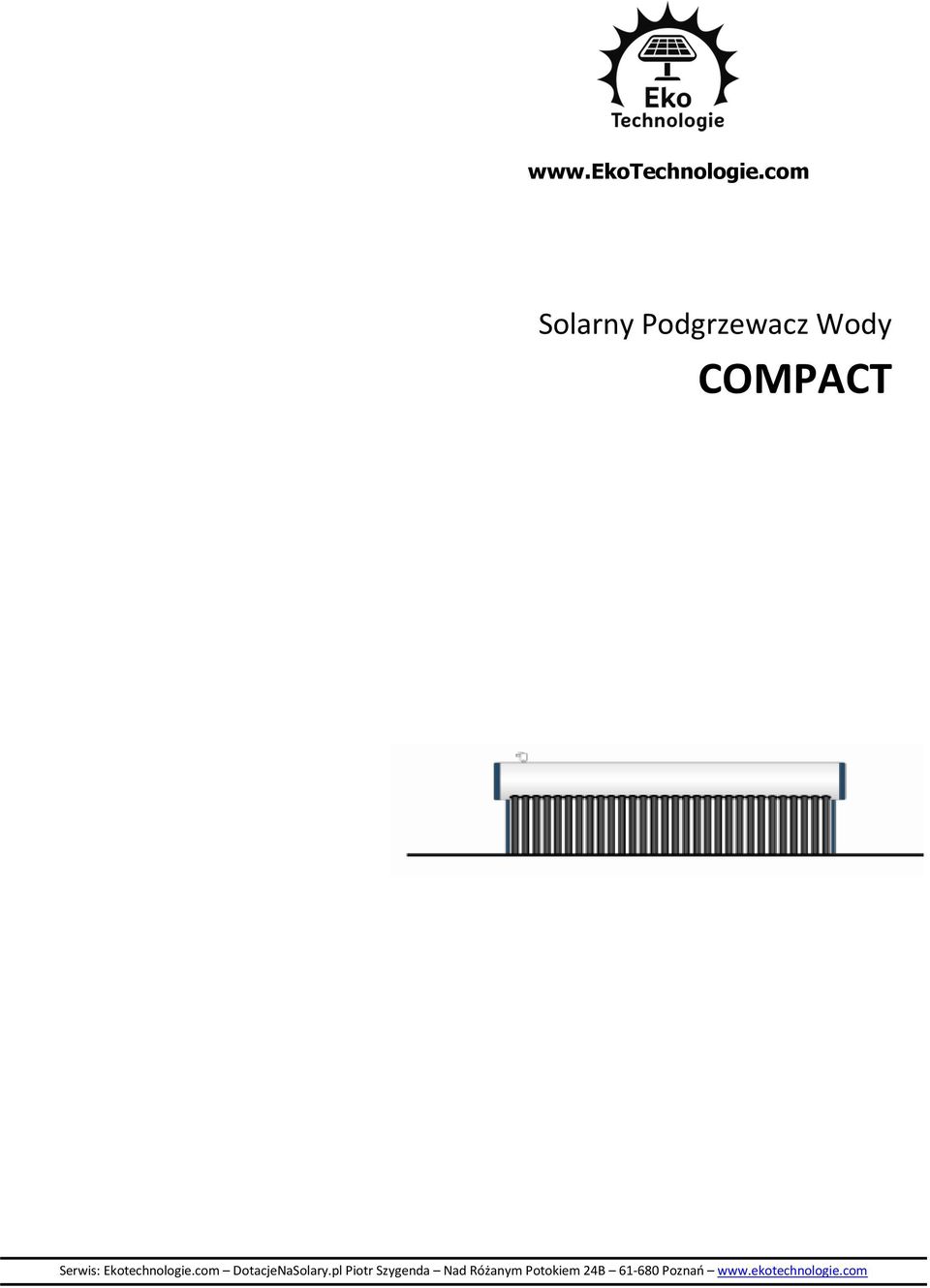

1 Solarny Podgrzewacz Wody COMPACT

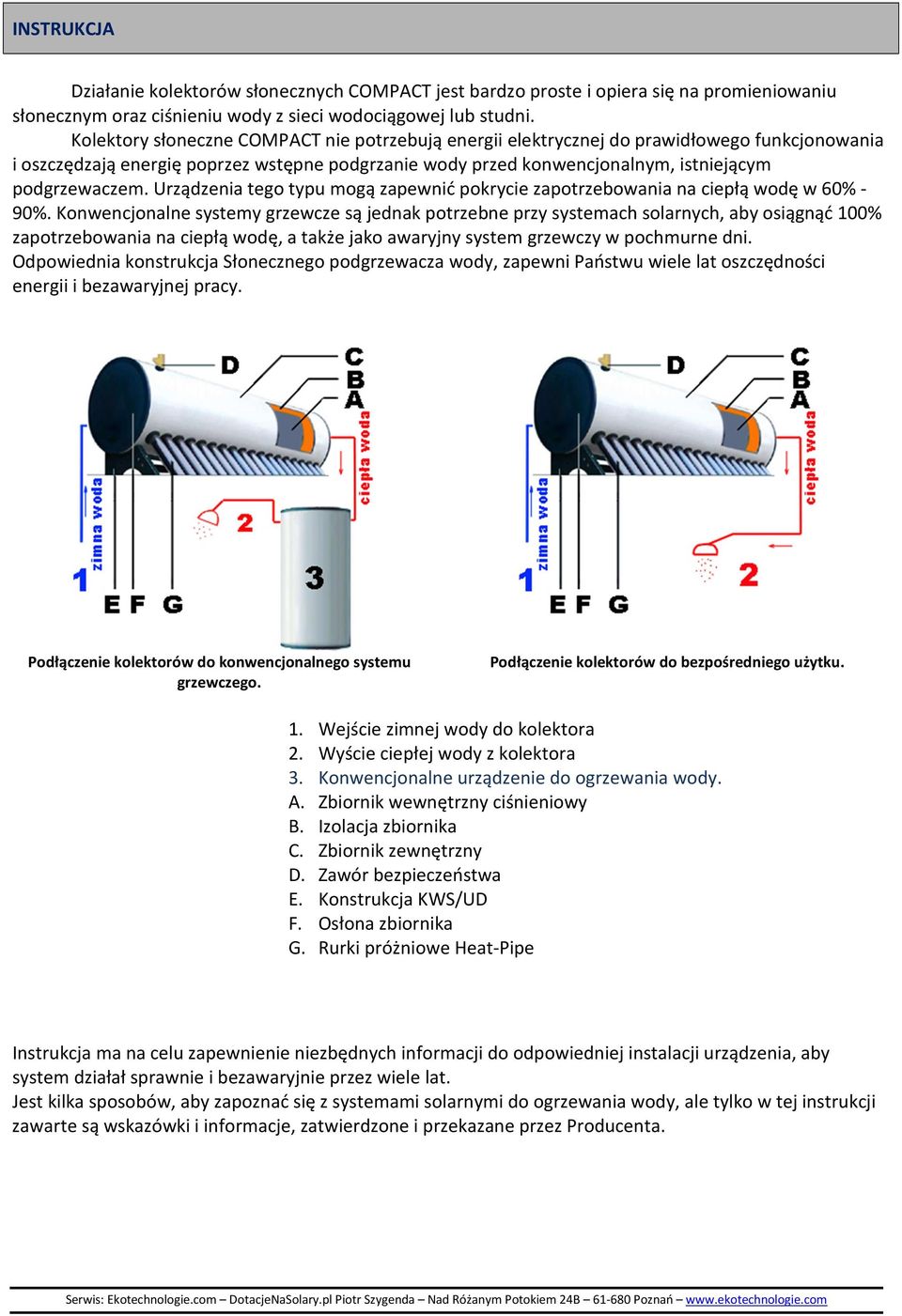

2 INSTRUKCJA Działanie kolektorów słonecznych COMPACT jest bardzo proste i opiera się na promieniowaniu słonecznym oraz ciśnieniu wody z sieci wodociągowej lub studni. Kolektory słoneczne COMPACT nie potrzebują energii elektrycznej do prawidłowego funkcjonowania i oszczędzają energię poprzez wstępne podgrzanie wody przed konwencjonalnym, istniejącym podgrzewaczem. Urządzenia tego typu mogą zapewnić pokrycie zapotrzebowania na ciepłą wodę w 60% - 90%. Konwencjonalne systemy grzewcze są jednak potrzebne przy systemach solarnych, aby osiągnąć 100% zapotrzebowania na ciepłą wodę, a także jako awaryjny system grzewczy w pochmurne dni. Odpowiednia konstrukcja Słonecznego podgrzewacza wody, zapewni Państwu wiele lat oszczędności energii i bezawaryjnej pracy. Podłączenie kolektorów do konwencjonalnego systemu grzewczego. Podłączenie kolektorów do bezpośredniego użytku. 1. Wejście zimnej wody do kolektora 2. Wyście ciepłej wody z kolektora 3. Konwencjonalne urządzenie do ogrzewania wody. A. Zbiornik wewnętrzny ciśnieniowy B. Izolacja zbiornika C. Zbiornik zewnętrzny D. Zawór bezpieczeństwa E. Konstrukcja KWS/UD F. Osłona zbiornika G. Rurki próżniowe Heat-Pipe Instrukcja ma na celu zapewnienie niezbędnych informacji do odpowiedniej instalacji urządzenia, aby system działał sprawnie i bezawaryjnie przez wiele lat. Jest kilka sposobów, aby zapoznać się z systemami solarnymi do ogrzewania wody, ale tylko w tej instrukcji zawarte są wskazówki i informacje, zatwierdzone i przekazane przez Producenta.

3 EkoTechnologie.com Specyfikacja techniczna: COMPACT Bardzo wydajny absorber, przy średniej dziennej efektywności ponad 50%. Krótki czas uruchomienia, technologia heat-pipe powoduje szybkie, jednokierunkowe oddawanie ciepła do zbiornika. Wytrzymałość na ciśnienie 6 bar, daje możliwość podłączenia bezpośrednio do sieci wodociągowej. Rurki próżniowe nie są wypełnione wodą, dlatego kolektor słoneczny może pracować nawet z kilkoma pękniętymi rurkami. izolacja wykonana jest z wysoce izolacyjnej pianki poliuretanowej. Łatwy montaż dzięki prostej instrukcji i budowie kolektora. Możliwość używania w zimnym klimacie. Możliwość podłączenia dodatkowego ogrzewania elektrycznego, bezpośrednio do zbiornika. Długa żywotność, która przekłada się na długi czas używania ponad 15 lat. Charakterystyka: Solarny Podgrzewacz Wody COMPACT został zaprojektowany w celu efektywnego pozyskiwania promieniowania słonecznego i zamiany go w użytkową energię cieplną do podgrzewania wody użytkowej w każdym gospodarstwie domowym. W kolektorze nie należy używać innych płynów. Kolektor pracuje na wodzie z lokalnej sieci wodociągowej lub studni bez użycia elektryczności. Słoneczne podgrzewacze wody nie posiadają żadnych części ruchomych i działają tylko przy wykorzystaniu promieniowania słonecznego i ciśnienia wody zasilającej zbiornik. Nie mają pompy i innych urządzeń, do których jest potrzebna energia elektryczna. Aby zapewnić jego sprawne działanie trzeba odpowiednio skierować go w stronę południową. Wysokoefektywny zespół absorpcyjny (podwójna rura próżniowa, powłoki absorpcyjne i rurka heat-pipe) pozyskuje energię cieplną z promieniowania słonecznego i przekazuje ją do zbiornika z wodą. Poprzez wymianę pozyskanego ciepła temperatura wody w zbiorniku szybko się podnosi i tym samym magazynuje energię do wykorzystania przez użytkowników systemu. Lista kontrolna przed instalacją: Sprawdź lokalne przepisy wodno-kanalizacyjne i wymagania dotyczące obciążeń dachu. Instalacja musi spełniać wszystkie wymogi i przepisy dotyczące przechodzenia przez elementy konstrukcyjne i ognioodporne budynku, w którym jest zainstalowana. Jeśli przepisy tego wymagają, uzyskaj wszystkie potrzebne pozwolenia. Zapoznaj się z instrukcją obsługi i projektem instalacji. Omów ze specjalista proponowaną lokalizację kolektorów. Upewnij się, że masz na miejscu wszystkie materiały potrzebne do rozpoczęcia instalacji. Właściwe planowanie, skraca czas pracy i zmniejsza koszty materiałów.

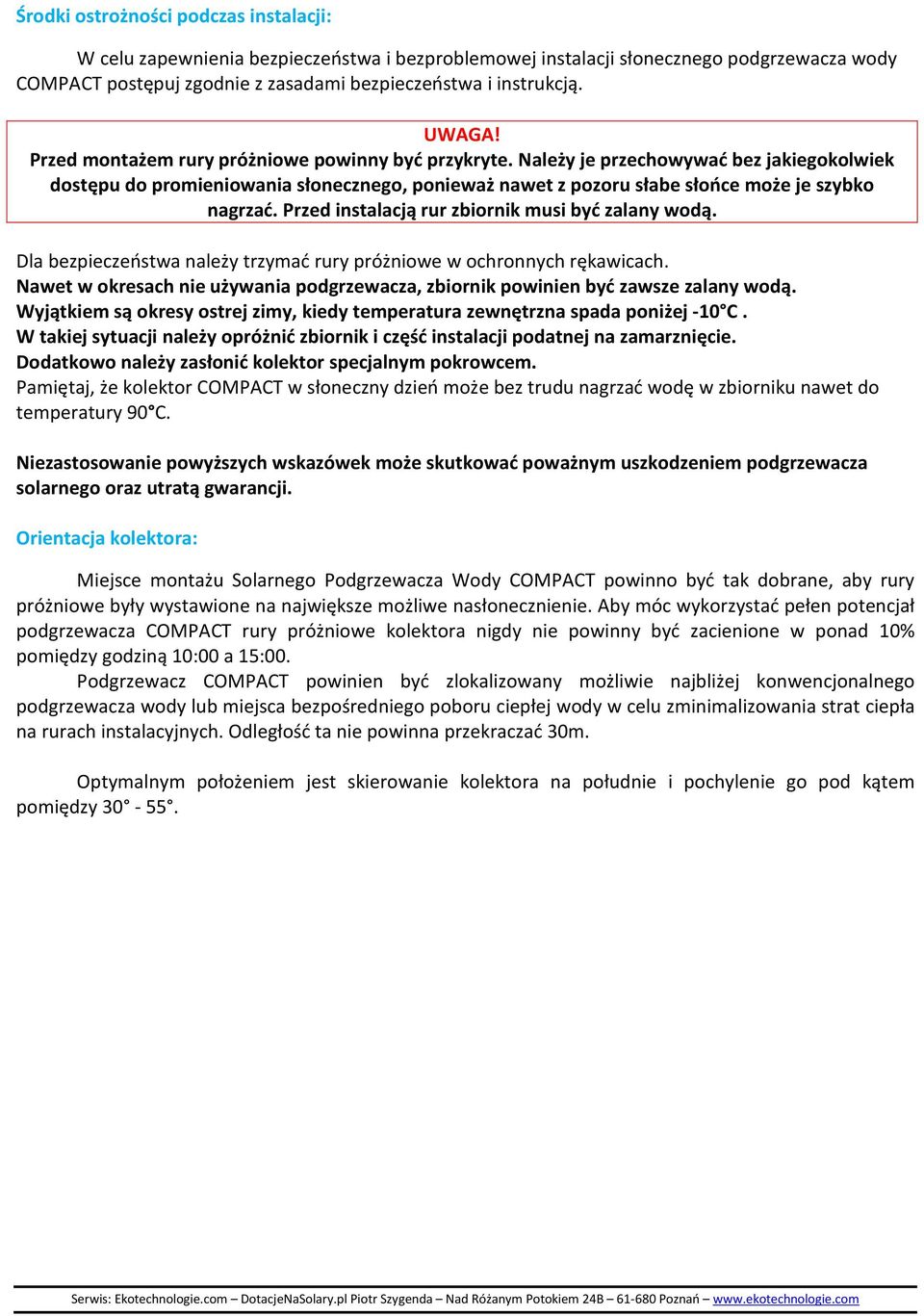

4 Środki ostrożności podczas instalacji: W celu zapewnienia bezpieczeństwa i bezproblemowej instalacji słonecznego podgrzewacza wody COMPACT postępuj zgodnie z zasadami bezpieczeństwa i instrukcją. UWAGA! Przed montażem rury próżniowe powinny być przykryte. Należy je przechowywać bez jakiegokolwiek dostępu do promieniowania słonecznego, ponieważ nawet z pozoru słabe słońce może je szybko nagrzać. Przed instalacją rur zbiornik musi być zalany wodą. Dla bezpieczeństwa należy trzymać rury próżniowe w ochronnych rękawicach. Nawet w okresach nie używania podgrzewacza, zbiornik powinien być zawsze zalany wodą. Wyjątkiem są okresy ostrej zimy, kiedy temperatura zewnętrzna spada poniżej -10 C. W takiej sytuacji należy opróżnić zbiornik i część instalacji podatnej na zamarznięcie. Dodatkowo należy zasłonić kolektor specjalnym pokrowcem. Pamiętaj, że kolektor COMPACT w słoneczny dzień może bez trudu nagrzać wodę w zbiorniku nawet do temperatury 90 C. Niezastosowanie powyższych wskazówek może skutkować poważnym uszkodzeniem podgrzewacza solarnego oraz utratą gwarancji. Orientacja kolektora: Miejsce montażu Solarnego Podgrzewacza Wody COMPACT powinno być tak dobrane, aby rury próżniowe były wystawione na największe możliwe nasłonecznienie. Aby móc wykorzystać pełen potencjał podgrzewacza COMPACT rury próżniowe kolektora nigdy nie powinny być zacienione w ponad 10% pomiędzy godziną 10:00 a 15:00. Podgrzewacz COMPACT powinien być zlokalizowany możliwie najbliżej konwencjonalnego podgrzewacza wody lub miejsca bezpośredniego poboru ciepłej wody w celu zminimalizowania strat ciepła na rurach instalacyjnych. Odległość ta nie powinna przekraczać 30m. Optymalnym położeniem jest skierowanie kolektora na południe i pochylenie go pod kątem pomiędzy

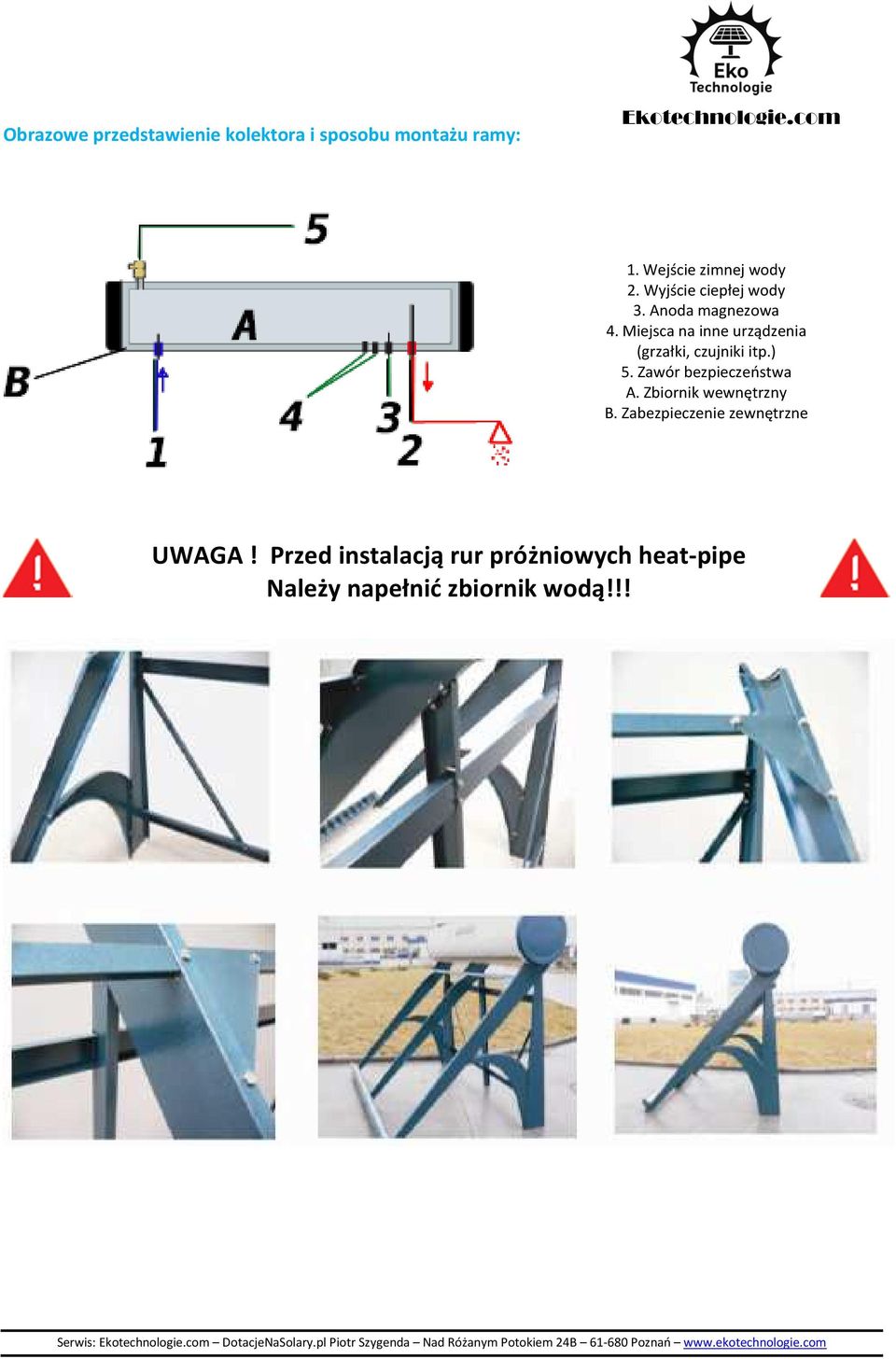

5 Obrazowe przedstawienie kolektora i sposobu montażu ramy: Ekotechnologie.com 1. Wejście zimnej wody 2. Wyjście ciepłej wody 3. Anoda magnezowa 4. Miejsca na inne urządzenia (grzałki, czujniki itp.) 5. Zawór bezpieczeństwa A. Zbiornik wewnętrzny B. Zabezpieczenie zewnętrzne UWAGA! Przed instalacją rur próżniowych heat-pipe Należy napełnić zbiornik wodą!!!

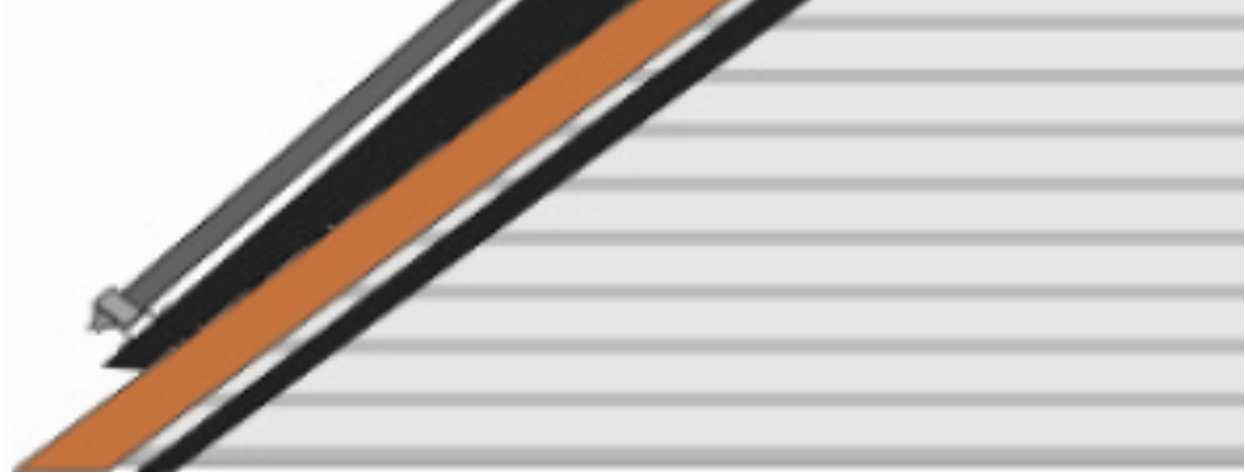

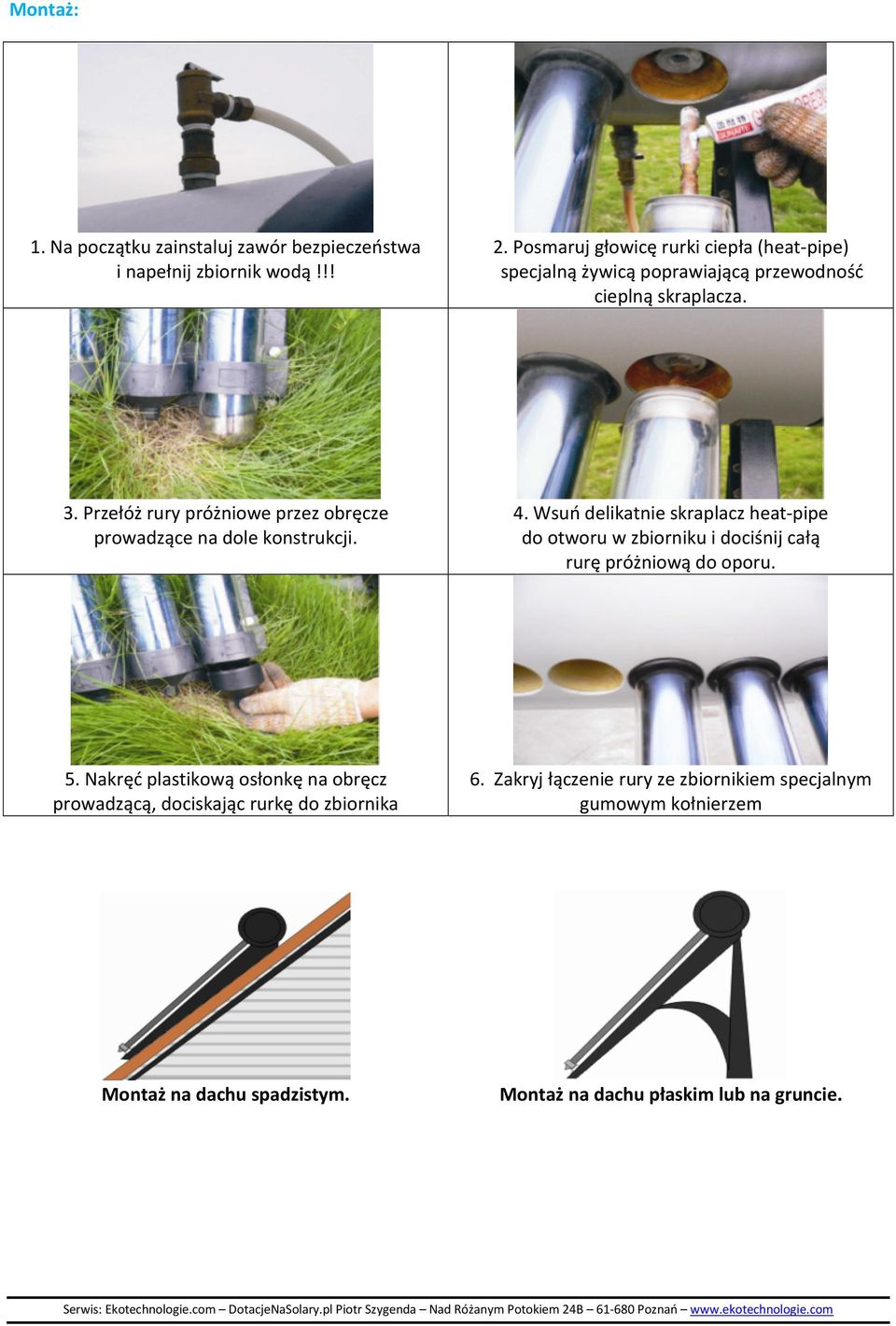

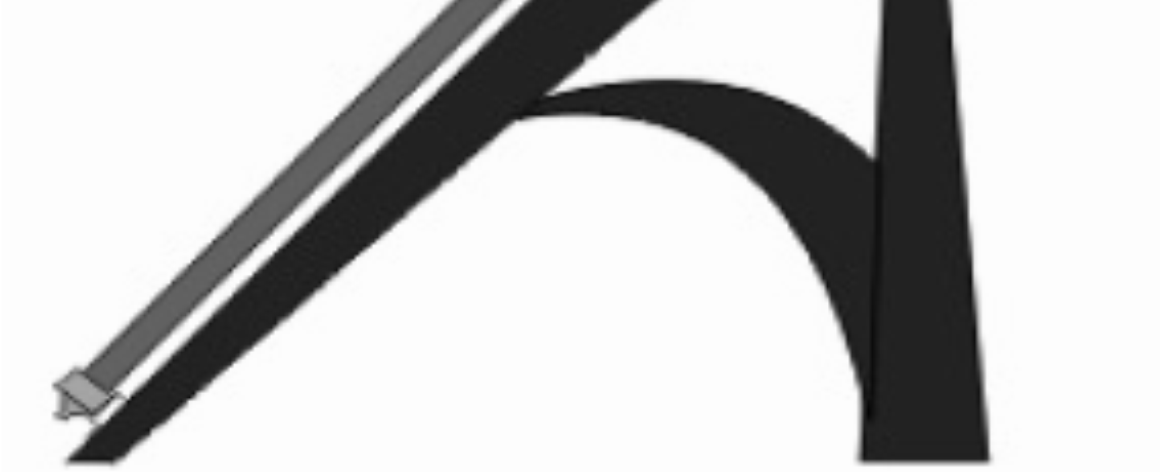

6 Montaż: 1. Na początku zainstaluj zawór bezpieczeństwa i napełnij zbiornik wodą!!! 2. Posmaruj głowicę rurki ciepła (heat-pipe) specjalną żywicą poprawiającą przewodność cieplną skraplacza. 3. Przełóż rury próżniowe przez obręcze prowadzące na dole konstrukcji. 4. Wsuń delikatnie skraplacz heat-pipe do otworu w zbiorniku i dociśnij całą rurę próżniową do oporu. 5. Nakręć plastikową osłonkę na obręcz prowadzącą, dociskając rurkę do zbiornika 6. Zakryj łączenie rury ze zbiornikiem specjalnym gumowym kołnierzem Montaż na dachu spadzistym. Montaż na dachu płaskim lub na gruncie.

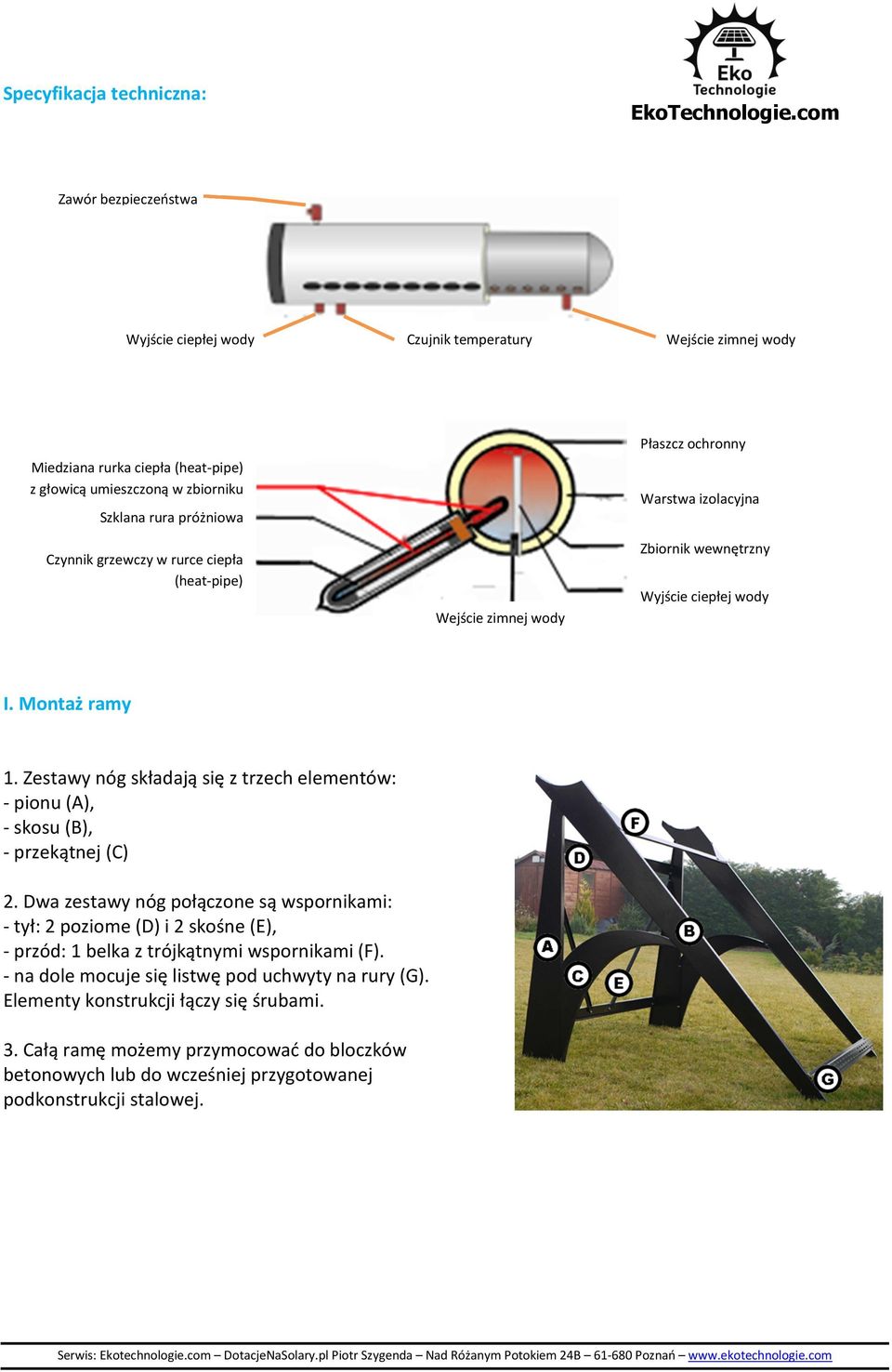

7 Specyfikacja techniczna: EkoTechnologie.com Zawór bezpieczeństwa Wyjście ciepłej wody Czujnik temperatury Wejście zimnej wody Miedziana rurka ciepła (heat-pipe) z głowicą umieszczoną w zbiorniku Szklana rura próżniowa Czynnik grzewczy w rurce ciepła (heat-pipe) Wejście zimnej wody Płaszcz ochronny Warstwa izolacyjna Zbiornik wewnętrzny Wyjście ciepłej wody I. Montaż ramy 1. Zestawy nóg składają się z trzech elementów: - pionu (A), - skosu (B), - przekątnej (C) 2. Dwa zestawy nóg połączone są wspornikami: - tył: 2 poziome (D) i 2 skośne (E), - przód: 1 belka z trójkątnymi wspornikami (F). - na dole mocuje się listwę pod uchwyty na rury (G). Elementy konstrukcji łączy się śrubami. 3. Całą ramę możemy przymocować do bloczków betonowych lub do wcześniej przygotowanej podkonstrukcji stalowej.

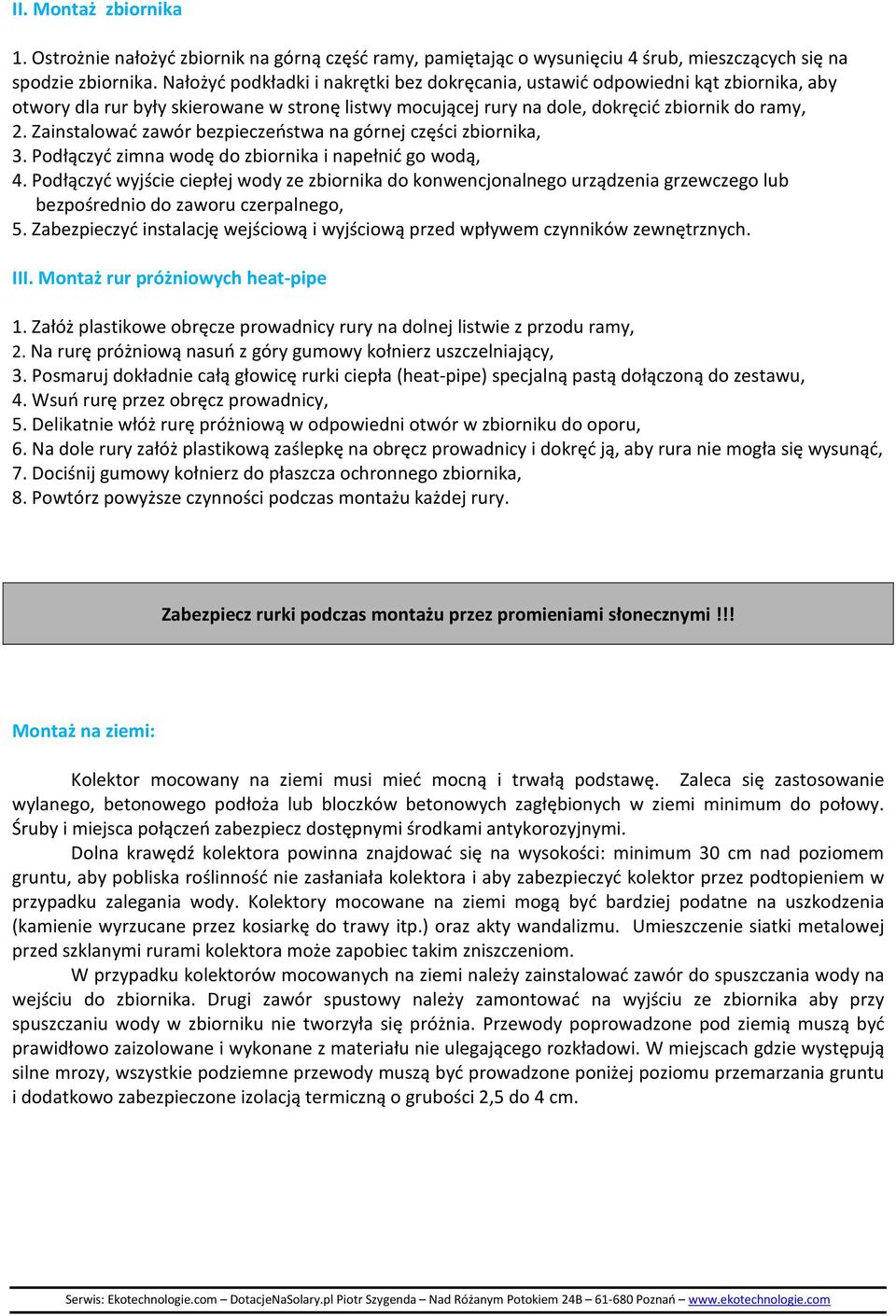

8 II. Montaż zbiornika 1. Ostrożnie nałożyć zbiornik na górną część ramy, pamiętając o wysunięciu 4 śrub, mieszczących się na spodzie zbiornika. Nałożyć podkładki i nakrętki bez dokręcania, ustawić odpowiedni kąt zbiornika, aby otwory dla rur były skierowane w stronę listwy mocującej rury na dole, dokręcić zbiornik do ramy, 2. Zainstalować zawór bezpieczeństwa na górnej części zbiornika, 3. Podłączyć zimna wodę do zbiornika i napełnić go wodą, 4. Podłączyć wyjście ciepłej wody ze zbiornika do konwencjonalnego urządzenia grzewczego lub bezpośrednio do zaworu czerpalnego, 5. Zabezpieczyć instalację wejściową i wyjściową przed wpływem czynników zewnętrznych. III. Montaż rur próżniowych heat-pipe 1. Załóż plastikowe obręcze prowadnicy rury na dolnej listwie z przodu ramy, 2. Na rurę próżniową nasuń z góry gumowy kołnierz uszczelniający, 3. Posmaruj dokładnie całą głowicę rurki ciepła (heat-pipe) specjalną pastą dołączoną do zestawu, 4. Wsuń rurę przez obręcz prowadnicy, 5. Delikatnie włóż rurę próżniową w odpowiedni otwór w zbiorniku do oporu, 6. Na dole rury załóż plastikową zaślepkę na obręcz prowadnicy i dokręć ją, aby rura nie mogła się wysunąć, 7. Dociśnij gumowy kołnierz do płaszcza ochronnego zbiornika, 8. Powtórz powyższe czynności podczas montażu każdej rury. Zabezpiecz rurki podczas montażu przez promieniami słonecznymi!!! Montaż na ziemi: Kolektor mocowany na ziemi musi mieć mocną i trwałą podstawę. Zaleca się zastosowanie wylanego, betonowego podłoża lub bloczków betonowych zagłębionych w ziemi minimum do połowy. Śruby i miejsca połączeń zabezpiecz dostępnymi środkami antykorozyjnymi. Dolna krawędź kolektora powinna znajdować się na wysokości: minimum 30 cm nad poziomem gruntu, aby pobliska roślinność nie zasłaniała kolektora i aby zabezpieczyć kolektor przez podtopieniem w przypadku zalegania wody. Kolektory mocowane na ziemi mogą być bardziej podatne na uszkodzenia (kamienie wyrzucane przez kosiarkę do trawy itp.) oraz akty wandalizmu. Umieszczenie siatki metalowej przed szklanymi rurami kolektora może zapobiec takim zniszczeniom. W przypadku kolektorów mocowanych na ziemi należy zainstalować zawór do spuszczania wody na wejściu do zbiornika. Drugi zawór spustowy należy zamontować na wyjściu ze zbiornika aby przy spuszczaniu wody w zbiorniku nie tworzyła się próżnia. Przewody poprowadzone pod ziemią muszą być prawidłowo zaizolowane i wykonane z materiału nie ulegającego rozkładowi. W miejscach gdzie występują silne mrozy, wszystkie podziemne przewody muszą być prowadzone poniżej poziomu przemarzania gruntu i dodatkowo zabezpieczone izolacją termiczną o grubości 2,5 do 4 cm.

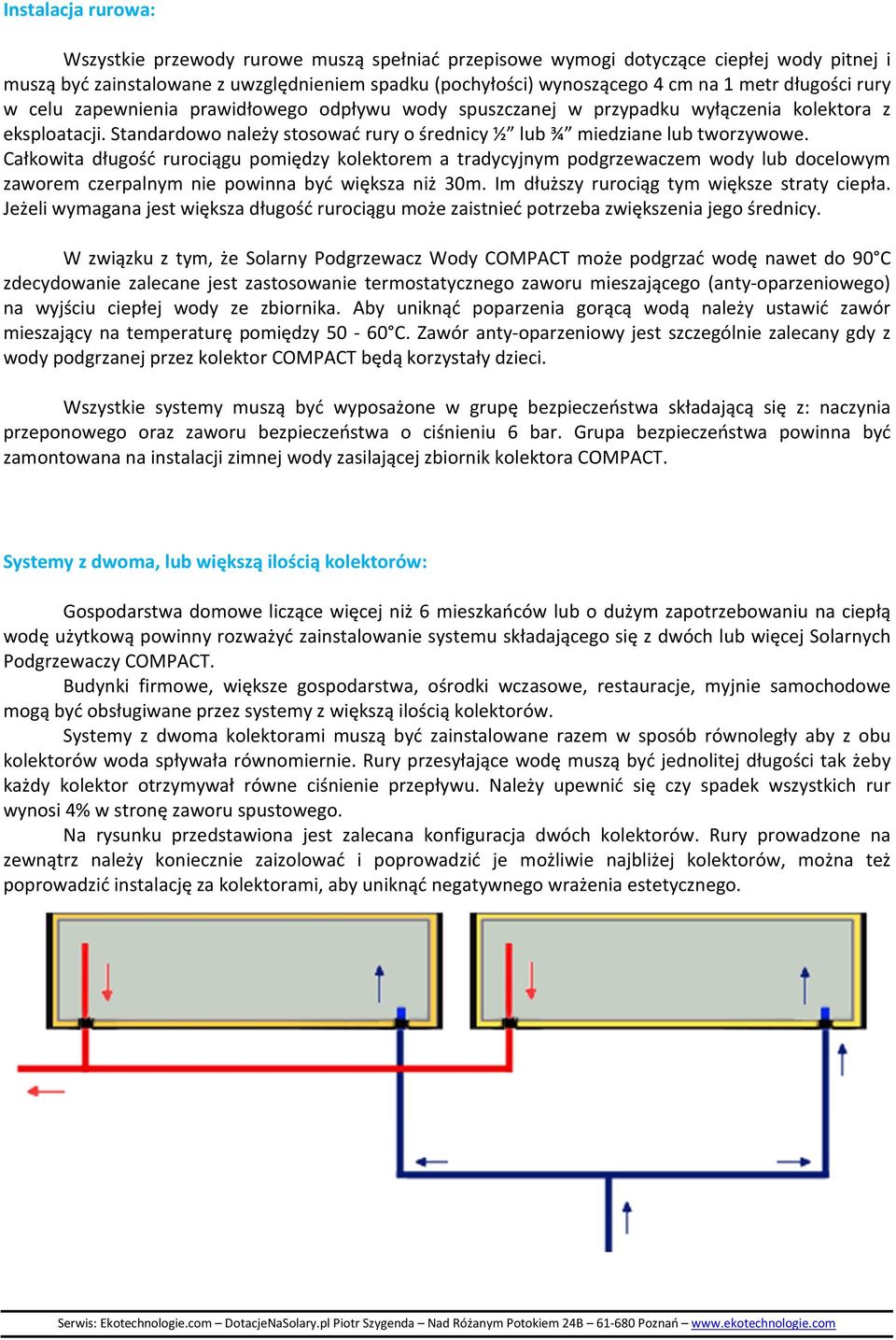

9 Instalacja rurowa: Wszystkie przewody rurowe muszą spełniać przepisowe wymogi dotyczące ciepłej wody pitnej i muszą być zainstalowane z uwzględnieniem spadku (pochyłości) wynoszącego 4 cm na 1 metr długości rury w celu zapewnienia prawidłowego odpływu wody spuszczanej w przypadku wyłączenia kolektora z eksploatacji. Standardowo należy stosować rury o średnicy ½ lub ¾ miedziane lub tworzywowe. Całkowita długość rurociągu pomiędzy kolektorem a tradycyjnym podgrzewaczem wody lub docelowym zaworem czerpalnym nie powinna być większa niż 30m. Im dłuższy rurociąg tym większe straty ciepła. Jeżeli wymagana jest większa długość rurociągu może zaistnieć potrzeba zwiększenia jego średnicy. W związku z tym, że Solarny Podgrzewacz Wody COMPACT może podgrzać wodę nawet do 90 C zdecydowanie zalecane jest zastosowanie termostatycznego zaworu mieszającego (anty-oparzeniowego) na wyjściu ciepłej wody ze zbiornika. Aby uniknąć poparzenia gorącą wodą należy ustawić zawór mieszający na temperaturę pomiędzy C. Zawór anty-oparzeniowy jest szczególnie zalecany gdy z wody podgrzanej przez kolektor COMPACT będą korzystały dzieci. Wszystkie systemy muszą być wyposażone w grupę bezpieczeństwa składającą się z: naczynia przeponowego oraz zaworu bezpieczeństwa o ciśnieniu 6 bar. Grupa bezpieczeństwa powinna być zamontowana na instalacji zimnej wody zasilającej zbiornik kolektora COMPACT. Systemy z dwoma, lub większą ilością kolektorów: Gospodarstwa domowe liczące więcej niż 6 mieszkańców lub o dużym zapotrzebowaniu na ciepłą wodę użytkową powinny rozważyć zainstalowanie systemu składającego się z dwóch lub więcej Solarnych Podgrzewaczy COMPACT. Budynki firmowe, większe gospodarstwa, ośrodki wczasowe, restauracje, myjnie samochodowe mogą być obsługiwane przez systemy z większą ilością kolektorów. Systemy z dwoma kolektorami muszą być zainstalowane razem w sposób równoległy aby z obu kolektorów woda spływała równomiernie. Rury przesyłające wodę muszą być jednolitej długości tak żeby każdy kolektor otrzymywał równe ciśnienie przepływu. Należy upewnić się czy spadek wszystkich rur wynosi 4% w stronę zaworu spustowego. Na rysunku przedstawiona jest zalecana konfiguracja dwóch kolektorów. Rury prowadzone na zewnątrz należy koniecznie zaizolować i poprowadzić je możliwie najbliżej kolektorów, można też poprowadzić instalację za kolektorami, aby uniknąć negatywnego wrażenia estetycznego.

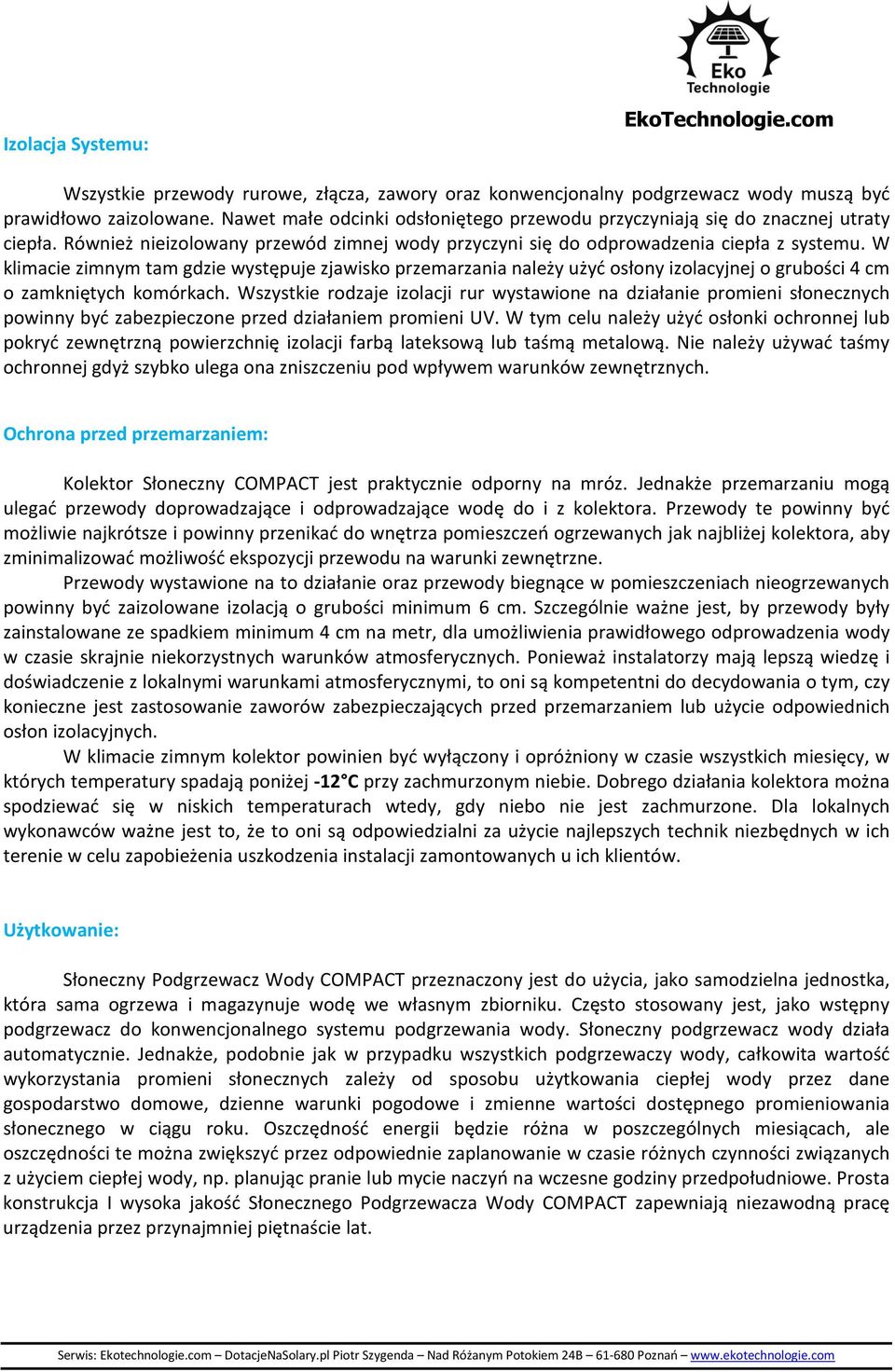

10 Izolacja Systemu: EkoTechnologie.com Wszystkie przewody rurowe, złącza, zawory oraz konwencjonalny podgrzewacz wody muszą być prawidłowo zaizolowane. Nawet małe odcinki odsłoniętego przewodu przyczyniają się do znacznej utraty ciepła. Również nieizolowany przewód zimnej wody przyczyni się do odprowadzenia ciepła z systemu. W klimacie zimnym tam gdzie występuje zjawisko przemarzania należy użyć osłony izolacyjnej o grubości 4 cm o zamkniętych komórkach. Wszystkie rodzaje izolacji rur wystawione na działanie promieni słonecznych powinny być zabezpieczone przed działaniem promieni UV. W tym celu należy użyć osłonki ochronnej lub pokryć zewnętrzną powierzchnię izolacji farbą lateksową lub taśmą metalową. Nie należy używać taśmy ochronnej gdyż szybko ulega ona zniszczeniu pod wpływem warunków zewnętrznych. Ochrona przed przemarzaniem: Kolektor Słoneczny COMPACT jest praktycznie odporny na mróz. Jednakże przemarzaniu mogą ulegać przewody doprowadzające i odprowadzające wodę do i z kolektora. Przewody te powinny być możliwie najkrótsze i powinny przenikać do wnętrza pomieszczeń ogrzewanych jak najbliżej kolektora, aby zminimalizować możliwość ekspozycji przewodu na warunki zewnętrzne. Przewody wystawione na to działanie oraz przewody biegnące w pomieszczeniach nieogrzewanych powinny być zaizolowane izolacją o grubości minimum 6 cm. Szczególnie ważne jest, by przewody były zainstalowane ze spadkiem minimum 4 cm na metr, dla umożliwienia prawidłowego odprowadzenia wody w czasie skrajnie niekorzystnych warunków atmosferycznych. Ponieważ instalatorzy mają lepszą wiedzę i doświadczenie z lokalnymi warunkami atmosferycznymi, to oni są kompetentni do decydowania o tym, czy konieczne jest zastosowanie zaworów zabezpieczających przed przemarzaniem lub użycie odpowiednich osłon izolacyjnych. W klimacie zimnym kolektor powinien być wyłączony i opróżniony w czasie wszystkich miesięcy, w których temperatury spadają poniżej -12 C przy zachmurzonym niebie. Dobrego działania kolektora można spodziewać się w niskich temperaturach wtedy, gdy niebo nie jest zachmurzone. Dla lokalnych wykonawców ważne jest to, że to oni są odpowiedzialni za użycie najlepszych technik niezbędnych w ich terenie w celu zapobieżenia uszkodzenia instalacji zamontowanych u ich klientów. Użytkowanie: Słoneczny Podgrzewacz Wody COMPACT przeznaczony jest do użycia, jako samodzielna jednostka, która sama ogrzewa i magazynuje wodę we własnym zbiorniku. Często stosowany jest, jako wstępny podgrzewacz do konwencjonalnego systemu podgrzewania wody. Słoneczny podgrzewacz wody działa automatycznie. Jednakże, podobnie jak w przypadku wszystkich podgrzewaczy wody, całkowita wartość wykorzystania promieni słonecznych zależy od sposobu użytkowania ciepłej wody przez dane gospodarstwo domowe, dzienne warunki pogodowe i zmienne wartości dostępnego promieniowania słonecznego w ciągu roku. Oszczędność energii będzie różna w poszczególnych miesiącach, ale oszczędności te można zwiększyć przez odpowiednie zaplanowanie w czasie różnych czynności związanych z użyciem ciepłej wody, np. planując pranie lub mycie naczyń na wczesne godziny przedpołudniowe. Prosta konstrukcja I wysoka jakość Słonecznego Podgrzewacza Wody COMPACT zapewniają niezawodną pracę urządzenia przez przynajmniej piętnaście lat.

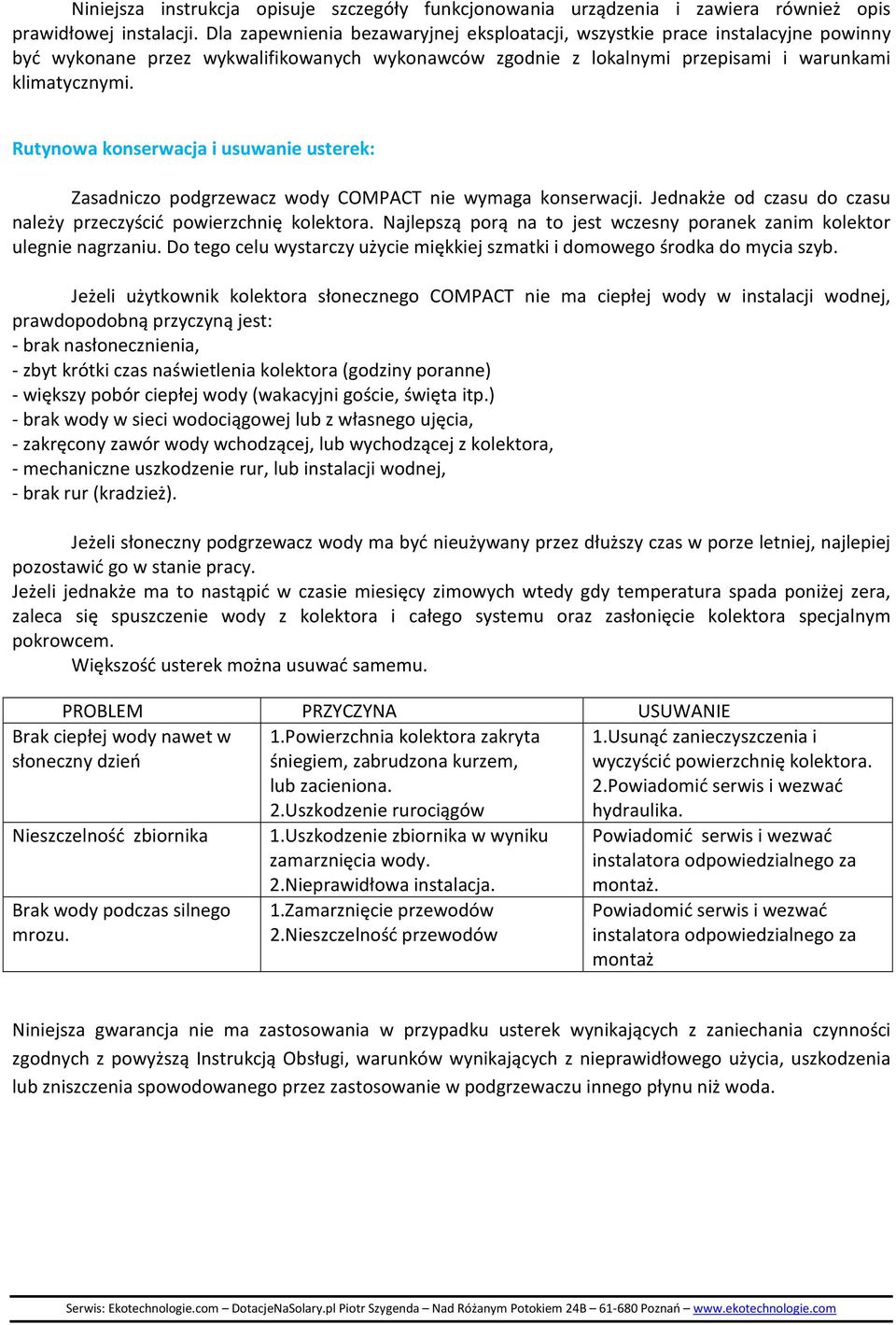

11 Niniejsza instrukcja opisuje szczegóły funkcjonowania urządzenia i zawiera również opis prawidłowej instalacji. Dla zapewnienia bezawaryjnej eksploatacji, wszystkie prace instalacyjne powinny być wykonane przez wykwalifikowanych wykonawców zgodnie z lokalnymi przepisami i warunkami klimatycznymi. Rutynowa konserwacja i usuwanie usterek: Zasadniczo podgrzewacz wody COMPACT nie wymaga konserwacji. Jednakże od czasu do czasu należy przeczyścić powierzchnię kolektora. Najlepszą porą na to jest wczesny poranek zanim kolektor ulegnie nagrzaniu. Do tego celu wystarczy użycie miękkiej szmatki i domowego środka do mycia szyb. Jeżeli użytkownik kolektora słonecznego COMPACT nie ma ciepłej wody w instalacji wodnej, prawdopodobną przyczyną jest: - brak nasłonecznienia, - zbyt krótki czas naświetlenia kolektora (godziny poranne) - większy pobór ciepłej wody (wakacyjni goście, święta itp.) - brak wody w sieci wodociągowej lub z własnego ujęcia, - zakręcony zawór wody wchodzącej, lub wychodzącej z kolektora, - mechaniczne uszkodzenie rur, lub instalacji wodnej, - brak rur (kradzież). Jeżeli słoneczny podgrzewacz wody ma być nieużywany przez dłuższy czas w porze letniej, najlepiej pozostawić go w stanie pracy. Jeżeli jednakże ma to nastąpić w czasie miesięcy zimowych wtedy gdy temperatura spada poniżej zera, zaleca się spuszczenie wody z kolektora i całego systemu oraz zasłonięcie kolektora specjalnym pokrowcem. Większość usterek można usuwać samemu. PROBLEM PRZYCZYNA USUWANIE 1.Powierzchnia kolektora zakryta śniegiem, zabrudzona kurzem, lub zacieniona. 2.Uszkodzenie rurociągów hydraulika. Brak ciepłej wody nawet w słoneczny dzień Nieszczelność zbiornika Brak wody podczas silnego mrozu. 1.Uszkodzenie zbiornika w wyniku zamarznięcia wody. 2.Nieprawidłowa instalacja. 1.Zamarznięcie przewodów 2.Nieszczelność przewodów 1.Usunąć zanieczyszczenia i wyczyścić powierzchnię kolektora. 2.Powiadomić serwis i wezwać Powiadomić serwis i wezwać instalatora odpowiedzialnego za montaż. Powiadomić serwis i wezwać instalatora odpowiedzialnego za montaż Niniejsza gwarancja nie ma zastosowania w przypadku usterek wynikających z zaniechania czynności zgodnych z powyższą Instrukcją Obsługi, warunków wynikających z nieprawidłowego użycia, uszkodzenia lub zniszczenia spowodowanego przez zastosowanie w podgrzewaczu innego płynu niż woda.

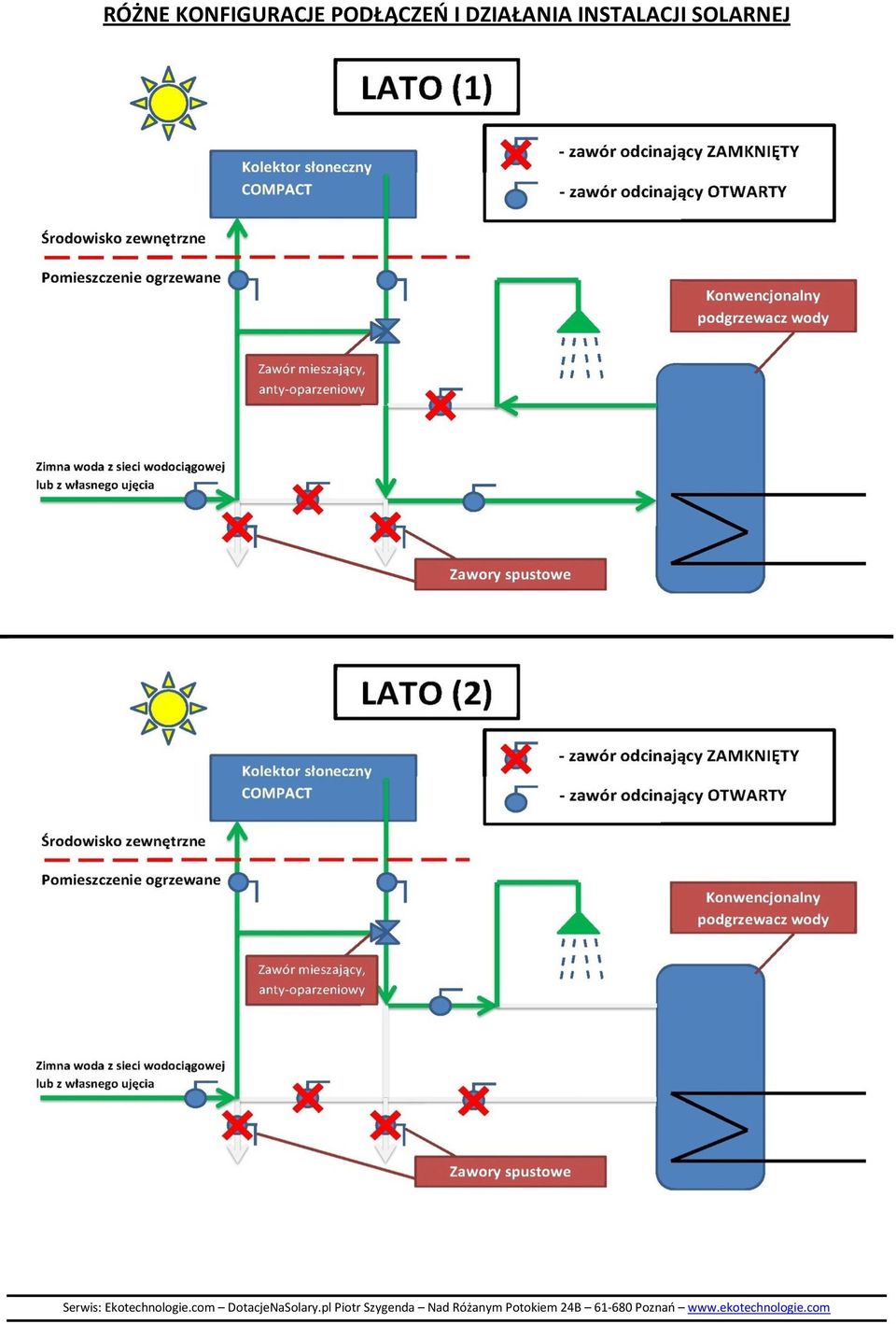

12 RÓŻNE KONFIGURACJE PODŁĄCZEŃ I DZIAŁANIA INSTALACJI SOLARNEJ

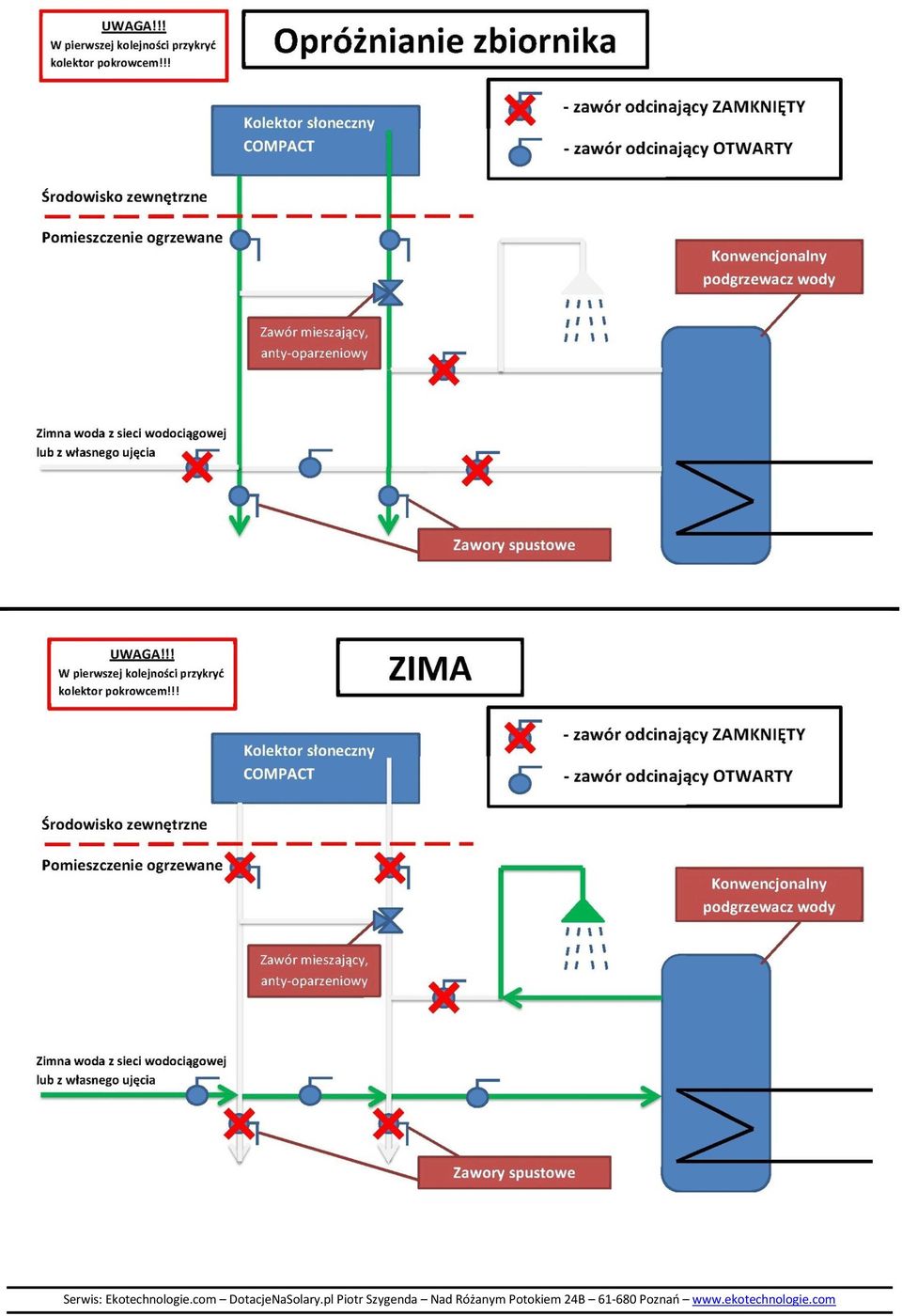

13

14
