Certyfikacja produktów przeznaczonych do kontaktu z wodą do spożycia przez DVGW. Dipl.-Ing. Anton Wohlgemuth DVGW CERT GmbH, Bonn

Transkrypt

1 Certyfikacja produktów przeznaczonych do kontaktu z wodą do Dipl.-Ing. Anton Wohlgemuth DVGW CERT GmbH, Bonn

2 Struktura Co oznacza certyfikacja? Jakie są korzyści? Wymagania dot. testowania zaworów w zaopatrzeniu w wodę Badania Certyfikacja przez DVGW CERT GmbH Monitoring zewnętrzny Zapewnienie jakości Podsumowanie

3 Co oznacza certyfikacja? Jakie są korzyści? Wymagania dot. testowania zaworów w zaopatrzeniu w wodę Badania Certyfikacja przez DVGW CERT GmbH Monitoring zewnętrzny Zapewnienie jakości Podsumowanie

4 Co oznacza certyfikacja? Certyfikacja to ocena zgodności przeprowadzona przez uznaną i bezstronną stronę trzecią (= organ certyfikacyjny) Sam organ certyfikacyjny musi uzyskać akredytację do wykonywania swojej pracy (np. zgodnie z DIN EN 45011) Badanie wstępne przeprowadzone przez uznane laboratorium badawcze sprawdza, czy produkt spełnia wszystkie wymagania określonych standardów testowania Monitoring wytwarzania produktu w fazie rynkowej

5 Swiadectwo akredytacji DVGW CERT GmbH DAR-Reg.-No.: DAT-ZE-009/96-02

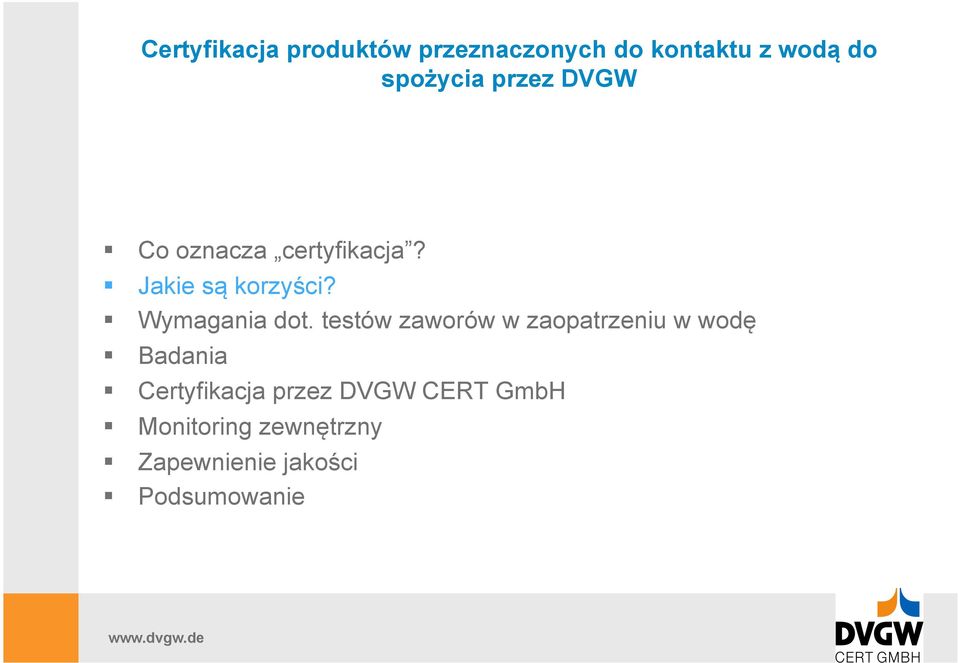

6 Co oznacza certyfikacja? Jakie są korzyści? Wymagania dot. testów zaworów w zaopatrzeniu w wodę Badania Certyfikacja przez DVGW CERT GmbH Monitoring zewnętrzny Zapewnienie jakości Podsumowanie

7 Jakie są korzyści? Z otrzymaniem znaku certyfikacji wiążą się następujące korzyści: Producenci, którzy używają globalnie uznanych standardów oceny zgodności wyznaczają standardy jakości usług Otwartość i transparencja zwiększone zaufanie w dziedzinie mechanizmów = akceptacja rynkowa audytu i kontroli

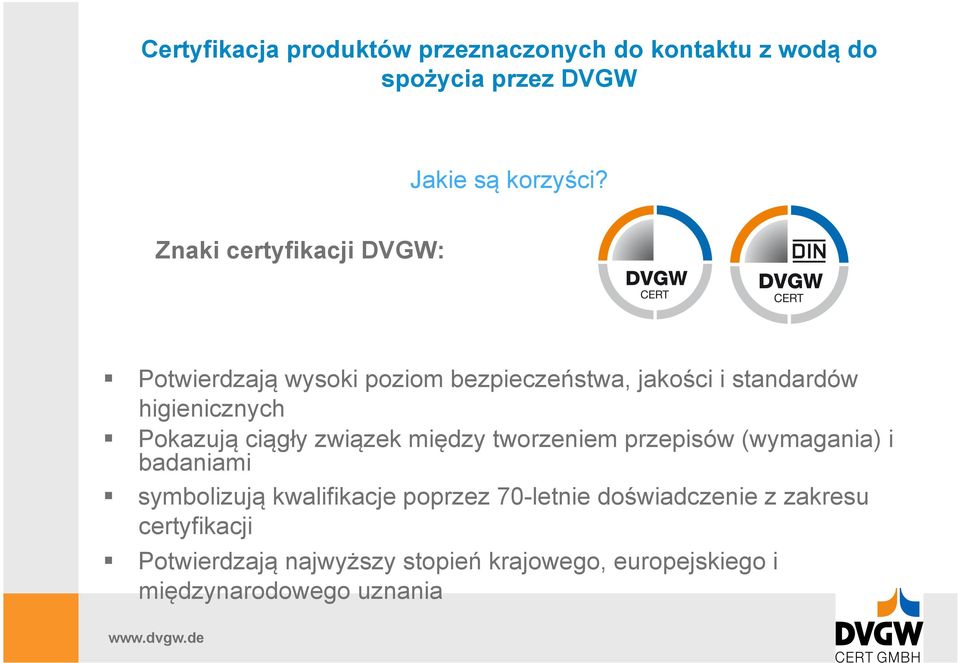

8 Certyfikacja produktów przeznaczonych do kontaktu z wodą do Jakie są korzyści? Znaki certyfikacji DVGW: Potwierdzają wysoki poziom bezpieczeństwa, jakości i standardów higienicznych Pokazują ciągły związek między tworzeniem przepisów (wymagania) i badaniami symbolizują kwalifikacje poprzez 70-letnie doświadczenie z zakresu certyfikacji Potwierdzają najwyższy stopień krajowego, europejskiego i międzynarodowego uznania

9 Co oznacza certyfikacja? Jakie są korzyści? Wymagania dot. testowania zaworów w zaopatrzeniu w wodę Badania Certyfikacja przez DVGW CERT GmbH Monitoring zewnętrzny Zapewnienie jakości Podsumowanie

10 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę Standardy testowania DVGW zawsze uwzględniają następujące 3 aspekty: Higiena, bezpieczeństwo i użyteczność 1. Wymagania higieniczne - materiały metalowe: zgodnie z DIN materiały inne niż metalowe: zgodnie z UBA/KTW i DVGW W Wymagania techniczne: - standardy DVGW (np. DVGW VP 546) - standardy DIN i EN (np. DIN EN i DIN EN )

11 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 1. Wymagania higieniczne: Elementy przeznaczone do kontaktu z wodą do spożycia nie powinny zmieniać jakości tej wody. Dla materiałów metalowych oznacza to konieczność spełnienia wymagań dot. składu materiałów DIN Ma to miejsce przez świadectwo testowe zgodnie z DIN EN Analiza metali zademonstrowana przy każdej partii próbek.

12 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 1. Wymagania higieniczne: Dla materiałów innych niż metalowe: - wszelkie części z tworzyw sztucznych, powłoki i smary muszą otrzymać certyfikat testowy zgodnie ze szczególną wytyczną UBA. - dla produktów gumowych (np. uszczelek) konieczny jest certyfikat testowy zgodnie z zaleceniem KTW dodatkowo dla wszystkich komponentów organicznych konieczny jest certyfikat testowy zgodnie ze standardem DVGW W 270

13 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 1. Wymagania higieniczne: Standard DVGW W 270 : wydanie z listopada 2007 Wzrost mikrobiologiczny na materiałach przeznaczonych do kontaktu z wodą do spożycia Badania zanieczyszczeń po 1, 2 lub 3 miesiącach kontaktu w (wolno) bieżącej wodzie

14 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 1. Wymagania higieniczne: Przykład biofilmu na wężu gumowym

15 Badanie zgodnie ze standardem DVGW W 270 (arkusze):

16 Badanie zgodnie ze standardem DVGW W 270 ( zbiór )

17 Ocena zgodnie ze standardem DVGW W 270 Ocena pozytywna: (0,05 + 0,02) ml / 800 cm² (Klasa A C) Ocena pozytywna: (0,12 + 0,03) ml / 800 cm² (Klasa D 1) Ocena pozytywna: (0,20 + 0,03) ml / 800 cm² (Klasa D 2)

18 Ocena zgodnie ze standardem DVGW W 270 Wykres przedstawia wyniki badania materiału uszczelkowego zastosowanie klasa : D 1

19 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 2. Wymagania techniczne: - DVGW VP 646 (Wydanie z października 2005) Zawory izolacyjne, zawory sprawdzające, zawory powietrzne i zawory kontrolne z materiałów metalowych w systemach dystrybucji wody do spożycia wymagania i badania

20 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 2. Wymagania techniczne: - DVGW W 336 (Wydanie z czerwca 2004) Zawory spustowe dla wody do spożycia wymagania i badania

21 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 2. Wymagania techniczne: - DVGW VP 325 (Wydanie ze stycznia 2008) Hydranty w zaopatrzeniu w wodę wymagania i badania

22 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 2. Wymagania techniczne: - DVGW VP 647 (Wydanie z czerwca 2007) Zawory izolacyjne wykonane z polietylenu (PE 80 i PE 100) w systemach dystrybucji wody do spożycia wymagania i badania

23 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 2. Wymagania techniczne: - DVGW VP (Wydanie z sierpnia 2001) Skrzynki uliczne z nieusieciowanego polietylenu w systemach zaopatrzenia w gaz i wodę do spożycia; - wymagania i badania - DVGW VP (Wydanie z grudnia 2003) Skrzynki uliczne wykonane z materiałów termoplastycznych z substancjami dodatkowymi w systemach zaopatrzenia w gaz i wodę do spożycia: - wymagania i badania - DIN 3580 (Wydanie z lutego 1992) Skrzynki uliczne i płyty nośne; wymagania i badania; kodeks praktyki DVGW

24 Wymagania dot. testowania zaworów w zaopatrzeniu w wodę 2. Wymagania techniczne: Przykład: Zawory zamykające zgodnie z DVGW VP 646 Podstawowe: DIN EN 1074 Zawory w zaopatrzeniu w wodę Wymagania dotyczące zdatności dla celu wykorzystania i odpowiednie badania weryfikacyjne Część 1: Ogólne wymagania (Wydanie z lipca 2000) Część 2: Zawory zamykające (Wydanie z lipca 2004)

25 Co oznacza certyfikacja? Jakie są korzyści? Wymagania dot. testów zaworów w zaopatrzeniu w wodę Badania Certyfikacja przez DVGW CERT GmbH Monitoring zewnętrzny Zapewnienie jakości Podsumowanie

26 Badania DIN EN : Część 4: Wymagania dot. konstrukcji 4.1 Materiały 4.2 DN 4.3 Ciśnienie 4.4 Temperatury 4.5 Konstrukcja części ciśnieniowej i części łączącej 4.6 Rodzaj połączeń i wymienialność komponentów

27 Badania Kontynuacja: DIN EN : Część 4: Wymagania dot. konstrukcji 4.7 Kierunek działania 4.8 Maksymalna prędkość przepływu wody 4.9 Materiały w tym smary przeznaczone do kontaktu z wodą do spożycia 4.10 Odporność na korozję wewnętrzną i starzenie 4.11 Odporność na korozję zewnętrzną i starzenie

28 Badania DIN EN : Część 5: Wymagania dot. działania 5.1 Wytrzymałość Wytrzymałość części zaworowej i wszystkich części ciśnieniowych Wytrzymałość części łączącej na ciśnienie różnicowe Wytrzymałość zaworu na zginanie Wytrzymałość zaworu na siły działania 5.2 Szczelność Szczelność części zaworowej i wszystkich części ciśnieniowych wobec ciśnienia wewnętrznego Szczelność części łączącej Momenty najwyższego działania (MOT) a szczelność Szczelność transmisji wobec ciśnienia zewnętrznego

29 Kontynuacja: Badania DIN EN : Część 5: Wymagania dot. działania 5.3 Właściwości hydrauliczne 5.4 Odporność na produkty stosowane w dezynfekcji 5.5 Wytrzymałość Wspomniane podsekcje części 1 DIN EN 1074 odpowiadają podsekcjom części 2 DIN EN 1074 gdzie dodatkowo opisane są różne metody badań

30 Badania Szczelność wobec ciśnienia zewnętrznego (według ) Zawory muszą być szczelne na wlot powietrza, wody i jakichkolwiek obcych substancji, dopuszczalna zmiana ciśnienia w trakcie badań to 0.02 bar lub mniej.

31 Badania Szczelność wobec ciśnienia zewnętrznego (według )

32 Badania Wykres testu ciśnienia

33 Badania Badanie szczelności (zgodnie z częścią )

34 Badania Szczegóły badań szczelności (zgodnie z częścią ) Na zdjęciu widać test, którego wyniki nie spełniły wymagań.

35 Badania Test wytrzymałości (zgodnie z częścią 5.5)

36 Co oznacza certyfikacja? Jakie są korzyści? Wymagania dot. testów zaworów w zaopatrzeniu w wodę Badania Certyfikacja przez DVGW CERT GmbH Monitoring zewnętrzny Zapewnienie jakości Podsumowanie

37 Certyfikacja przez DVGW CERT GmbH

38 Certification by DVGW CERT GmbH Internetowy rejestr wszystkich certyfikowanych produktów

39 Certification by DVGW CERT GmbH Wykaz certyfikatów: woda : Drukowana wersja wszystkich certyfikatów DVGW, zawiera CD-ROM, sprzedawana na stronie:

40 Co oznacza certyfikacja? Jakie są korzyści? Wymagania dot. testów zaworów w zaopatrzeniu w wodę Badania Certyfikacja przez DVGW CERT GmbH Monitoring zewnętrzny Zapewnienie jakości Podsumowanie

41 Monitoring zewnętrzny Ma na celu sprawdzenie, czy producent spełnia wymagania badawcze Przeprowadzany przez audytora laboratorium badawczego Ocena kontroli własnej producenta Dokumentacja w raporcie z badań kontrolnych Częstotliwość monitoringu zależy od odpowiedniego standardu badawczego (np. DVGW VP 646 co dwa lata na miejscu w siedzibie producenta)

42 Monitoring zewnętrzny Zakres na przykładzie DVGW VP 646: - Ocena kontroli własnej - Drawing test na podstawie dokumentów z wstępnego testu homologacyjnego - Ocena marki - Ocena próbki wybranej z serii zgodnie z DIN EN , -3; -4 or -5, część 5.5 (rotacyjne usuwanie rozmiarów przez nadzór zewnętrzny) - Ocena wszystkich certyfikatów zakładu i inspekcji (certyfikat badań materiałów DIN EN 10204) pod kątem identyfikowalności komponentów - Sprawdzenie ważności certyfikatów badań higienicznych

43 Co oznacza certyfikacja? Jakie są korzyści? Wymagania dot. testów zaworów w zaopatrzeniu w wodę Badania Certyfikacja przez DVGW CERT GmbH Monitoring zewnętrzny Zapewnienie jakości Podsumowanie

44 Zapewnienie jakości Wymagania DIN EN : Producent jest zobowiązany do monitorowania jakości swoich produktów podczas ich produkcji w obrębie systemu kontroli produkcji, aby wytworzony produkt spełniał wymagania przydatności do użycia według tego standardu. System jakości producenta musi spełniać wymagania DIN EN ISO Ponadto zaleca się, żeby zarządzanie jakością było zatwierdzone przez kompetentną niezależną agencję certyfikującą."

45 Zapewnienie jakości Dodatkowo część 5 monitoring własny" DVGW VP 646 stanowi: Jako część monitoringu własnego producent musi zapewnić, że podczas produkcji spełnione są wymaganie tego standardu badań. Wyniki monitoringu własnego zgodnie z inspekcją producenta mają być udokumentowane. W kontekście systemu jakości producenta konieczne jest udokumentowanie częstotliwości i zakresu monitoringu własnego. DIN EN Załącznik A.3 szczelność ciśnienia mieszkaniowego, badanie P11" wymaga 100% testów każdego zaworu. "

46 Co oznacza certyfikacja? Jakie są korzyści? Wymagania dot. testów zaworów w zaopatrzeniu w wodę Badania Certyfikacja przez DVGW CERT GmbH Monitoring zewnętrzny Zapewnienie jakości Podsumowanie

47 Podsumowanie Jak na razie nie ma możliwości wykorzystywania dyrektyw europejskich dla certyfikowania produktów przeznaczonych do kontaktu z wodą do spożycia. Dowodem spełnienia uznanych wymagań technologicznych pozostaje więc certyfikacja DVGW i DIN-DVGW według przepisów DVGW. Certyfikowane i monitorowane produkty są zgodne z krajowymi przepisami ustawowymi, wymaganiami standardów DIN oraz standardów i kodów postępowania DVGW, a także ze zwykłą praktyką rynkową. Oznacza to, że są one bezpieczne, zdatne do użycia, funkcjonalne oraz mają odpowiednią jakość, higienę i zgodność ze środowiskiem.

48 Czy mają Państwo jakieś pytania?

49 !!! Dziękuję za uwagę!!
