1. Przygotowanie urządzenia do instalacji

Transkrypt

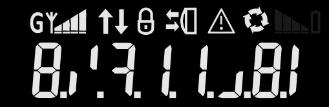

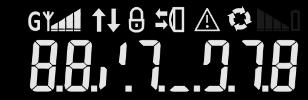

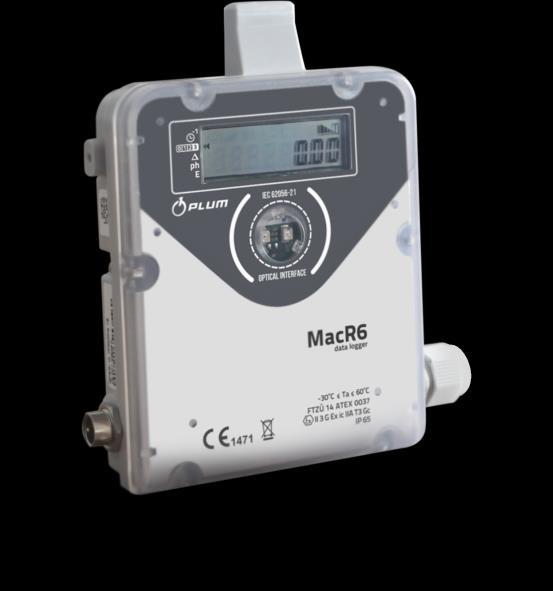

1 6.31 INSTRUKCJA INSTALACJI Nazwa: Rejestrator impulsów Typ: MacR6 Wykonanie: LFOCG Protokół komunikacyjny: SMS MA ZASTOSOWANIE DO OPROGRAMOWANIA: SERIA PROGRAMU: v.s Wydanie dokumentu: Przygotowanie urządzenia do instalacji W celu zamontowania karty SIM należy rozkręcić urządzenie (6 śrub typu TORX T10 umieszczonych z tyłu obudowy), wyjąć baterię zasilającą, a następnie włożyć do gniazda kartę w rozmiarze microsim. Karta SIM zainstalowana w urządzeniu musi spełniać wymogi norm ETSI ETS jest to konieczne do poprawnej pracy urządzenia w pełnym zakresie temperatury otoczenia. Instalacja karty SIM jest dozwolona wyłącznie poza strefą zagrożenia wybuchem. W kolejnym kroku należy zamontować baterię i prawidłowo skręcić obudowę urządzenia z momentem maksymalnie 0,75Nm. Dostarczone urządzenie może mieć wyłączony wyświetlacz, co oznacza, że ma załączony tryb magazynowy (oszczędzanie baterii). Obudzenie urządzenia realizuje się poprzez przyłożenie na kilka sekund magnesu do okna OPTICAL INTERFACE. Spowoduje to wywołanie pierwszej funkcji menu oznaczonej jako SLEEP 3. Wówczas wszystkie wskaźniki (A), które są z lewej strony wyświetlacza zapalą się a później będą kolejno wygaszane (od dołu do góry). Ponowne przyłożenie magnesu, przed wygaszeniem wszystkich ikon, spowoduje wyświetlenie napisu SLEEP2 a następnie SLEEP1 i START po upłynięciu czasu sygnalizowanego przez pasek urządzenie zostanie uruchomione. magnes magnes magnes magnes PLUM Sp. z o.o. Ignatki, ul. Wspólna 19, Kleosin tel fax plum@plummac.com

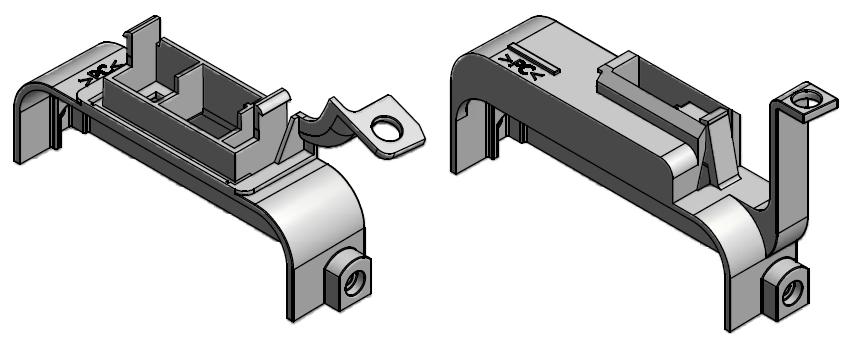

2 2. Instalacja 2.1. Instalacja na gazomierzach Rejestrator MacR6 jest urządzeniem budowy przeciwwybuchowej i może być instalowany w strefie 2 zagrożenia wybuchem par i gazów. Montaż w strefie 0 lub 1 jest niedozwolony. Podłączanie zewnętrznego kabla antenowego jest dozwolone wyłącznie poza strefą zagrożenia wybuchem. W miejscu instalacji powinien być dostępny, o odpowiednich parametrach, sygnał telefonii komórkowej sieci GSM, której karta SIM jest zabudowana w urządzeniu. Zamontowanie rejestratora MacR6 na gazomierzu polega na: zamocowaniu odpowiedniego adaptera (nakładki) do liczydła danego gazomierza. Rysunek Adaptery (nakładki) do gazomierzy METRIX i INTERGAZ zamocowaniu rejestratora do adaptera poprzez wsuniecie rejestratora wypustem do liczydła i wkręceniu dwóch bocznych wkrętów blokujących/plombujących. Rysunek MacR6 montaż do gazomierza METRIX Rysunek MacR6 montaż do gazomierza INTERGAZ W przypadku innych typów gazomierzy, rejestrator MacR6 należy połączyć z nadajnikiem impulsów za pomocą przewodu, który należy wprowadzić do rejestratora poprzez przepust umieszczony z prawej strony obudowy i podłączyć do wewnętrznej listwy zacisków. 2

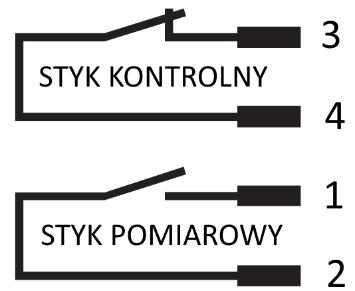

3 2.2. Instalacja na powierzchniach płaskich Rysunek MacR6 montaż na powierzchniach płaskich W przypadku zalania otwartego urządzenia wodą, należy natychmiast odłączyć baterię zasilającą! Urządzenie takie musi zostać sprawdzone przez producenta i ponownie dopuszczone do użytku. Stopień ochrony obudowy będzie zachowany wyłącznie przy zastosowaniu odpowiednich średnic kabli przyłączeniowych i prawidłowym dokręceniu przepustów kablowych z momentem do 1 Nm oraz właściwym ułożeniu uszczelki i dokręceniu pokrywy obudowy z momentem maksymalnie 0,75 Nm Podłączenie z użyciem listwy zaciskowej Nr Sygnał pin 1 wejście impulsowe, (PULSE) 2 GND 3 styk kontrolny NC (CTRL)* 4 GND 5 OC1 6 GND 7 OC2 * rozwarcie z GND oznacza alarm 3

4 3. Konfiguracja po instalacji 3.1. Konfiguracja za pomocą głowicy OptoBTEx i aplikacji Konfigurator rejestratorów Aby wykonać konfigurację należy posiadać następujące elementy: - głowicę OptoBTEx, - telefon z systemem operacyjnym Android, który jest wyposażony w możliwość transmisji bezprzewodowej w standardzie Bluetooth 2.1+EDR Class 2. - zainstalowaną na telefonie aplikację Konfigurator rejestratorów (jest ona do pobrania bezpłatnie w aplikacji Sklep Play lub ze strony Google Play: - konto Plum APK ). Kroki postępowania; a) Uruchomić głowicę OptoBTEx zbliżając metalowy element (ferromagnetyczny) do oznaczonego miejsca głowicy. Zacznie ć niebieska dioda na głowicy. b) Przyłożyć głowicę OptoBTEx do miejsca oznaczonego na rejestratorze. Na wyświetlaczu MacR6 powinna pojawić ikona (G) c) Uruchomić na telefonie aplikację Konfigurator rejestratorów. d) Zestawić połączenie pomiędzy telefonem a głowicą OptoBTEx. e) Jeśli nie ma włączonej obsługi połączenia Bluetooth aplikacja poinformuje o tym i zgłosi potrzebę jej załączenia. Podczas zestawienia połączenia wymagane będzie wpisanie numeru PIN głowicy (znajduje się on na jej obudowie). f) Po zestawieniu połączenia zostanie odczytany identyfikator rejestratora oraz jego dane. W urządzeniu widoczne jest nie ikony (F). g) Po odczycie pojawi się ekran gdzie można dokonać modyfikacji podstawowych parametrów (m.in. wagi impulsów, licznika gazomierza, sposobu połączenia z gazomierzem itd.). h) Opcja pozwala otwarcie okna w którym można pisać wartości domyślne, które mogą być wspólne dla dużej ilości urządzeń (np. wprowadzenie nr telefonu serwera danych na który są wysyłane wiadomości SMS). i) Wybierając opcję można zaprogramować dodatkowe dane (w tym dokonać przepisania wartości domyślnych przycisk ) j) Po ustawieniu wszystkich wymaganych wartości zapis danych do urządzenia jest wykonywane za pomocą przycisku. k) Pod przyciskiem jest ukryte menu gdzie można dokonać synchronizacji czasu urządzenia z czasem telefonu. Należy pamiętać że aplikacja rozpozna czy urządzenia ma pracować z czasem zimowym i odpowiednio dostosuje programowany czas. 4

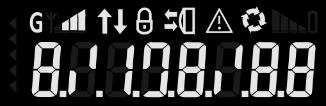

5 l) Podczas zapisywania danych w urządzeniu załączony zostaje specjalny tryb instalacyjny, co jest widoczne na wyświetlaczu za pomocą napisu SEr 5. Tryb ten trwa około 2 minut a na jego końcu zostaną wysłane wiadomości SMS do systemu i ewentualnie wiadomość tekstową z podsumowaniem instalacji (na numer telefonu diagnostycznego). m) Zdjąć głowicę OptoBTEx. Ikona (G) powinna zgasnąć. n) Po zakończeniu trybu instalacji sprawdzić, na wyświetlaczu rejestratora czy licznik został poprawnie ustawiony Konfiguracja za pomocą głowicy Opto i programu PlumCONF Aby wykonać konfigurację należy posiadać następujące elementy: - głowicę Opto, którą można podłączyć do komputera (np. OptoBTEx) - komputer, na którym znajduje się program PlumCONF (program jest do pobrania z lokalizacji: Przykładowy zestaw: głowica OptoBTEx i komputer z wbudowanym modułem Bluetooth. Lista wyszczególnionych parametrów w tablicy DP (kolejność odpowiada sugerowanej kolejności programowania): Nazwa parametru Indeks w tabeli DP Opis PIN 27 numer PIN zainstalowanej karty SIM Serv Menu 44 parametr umożliwia załączanie menu serwisowego za pomocą transmisji, gdzie 1 to aktywacja SEr1, 2 to SEr2 ; 5 to SEr5 (czyli Autotest) V 0 licznik gazomierza imp LF 25 waga impulsu, jest to liczba dm3 (litrów) jaka przypada na jeden impuls [dm3/imp] (1dm3 = m3), przykładowo dla gazomierza: - G4 (1 imp = 0,01 m3 = 10dm3 ) należy zaprogramować wartość 10 dm3/imp - G25 (1 imp = 0,1 m3 = 100 dm3) należy zaprogramować wartość 100 dm3/imp Pulse Inputs Status 41 wybranie sposobu podłączenia rejestratora do gazomierza, można tylko wpisać: 2 to podłączenie przewodowe, 3 podłączanie bezpośrednie. Wartości 0 i 1 są ustawiane przez program i dotyczą rozróżnienia danego typu gazomierza Report Hour 20 godzina w której będzie wysyłany raport Report Day 21 dzień miesiąca określający koniec miesiąca rozliczeniowego; np. wpisanie wartości 1 gdy Report Hour =6 oznacza, że miesiąc rozliczeniowy kończy się o godzinie 6 każdego pierwszego dnia miesiąca; wpisanie wartości 31 oznacza, że zawsze ostatni dzień miesiąca jest końcem miesiąca rozliczeniowego Time Auto Change 32 ustawienie pracy zegara, gdzie: 0 - automatyczna zmiana czasu, 1 - tylko czas zimowy. PB 30 numer telefoniczny na który będzie wysyłany pełny raport (jako pełny należy rozumieć raport okresowy oraz dane rejestrowane), jego wyzerowanie to wpisanie 12 zer; Format wpisywania: 48(9 cyfrowy numer telefoniczny) ACL1 31 dodatkowy numer telefoniczny na który może być wysyłany raport okresowy, jego wyzerowanie to wpisanie 12 zer, Format wpisywania: 48(9 cyfrowy numer telefoniczny) Data Logging Read 42 można wpisać tylko dwie wartości: 0 wyłączenie automatycznej wysyłki danych rejestrowanych (wraz z raportem) 2 załączenie automatycznej wysyłki danych rejestrowanych (wraz z raportem) włączenie tej opcji powoduje, że dane rejestrowane będą przesyłane zawsze o godzinie ustawionej w parametrze Report Hour bez względu na konfigurację parametru Registration Reports Hours 5

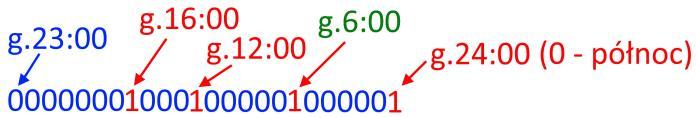

6 Registration Reports Hours 22 ustawienie kombinacji godzin w których dodatkowo mają być wysyłane dane rejestrowane. Wartość parametru jest liczbą dziesiętną odpowiadającą 24-bitowej liczbie binarnej, gdzie: bit 0 godzina 0 (północ) bit 1 godzina 1. bit 23 godzina 23 np. dla raportów wysyłanych o godz. 6:00;12:00;16:00;24:00 Co daje wartość dziesiętną do ustawienia w tym parametrze. Raport na godz.6:00 wynika także z zakończenia doby gazowej. Ustawienie tego bitu na 1 lub 0 jest bez znaczenia dla wysłania tego raportu. Tel Num 49 numer telefonu diagnostycznego, który może być wykorzystywany w procesie instalacji. Jego wpisanie jest możliwe tylko po uruchomieniu w rejestratorze SEr5 (opcja instalacji), jeśli to zostanie wykonane to na wpisany numer przy zakończeniu procesu urządzenie wyśle wiadomość SMS w formacie tekstowym z raportem z instalacji. Format wpisywania: 48(9 cyfrowy numer telefoniczny). Parametr ten należy programować w drugim cyklu programowania gdy na wyświetlaczu jest już napis SEr5. Dodatkowe parametry: Nazwa parametru Indeks w tabeli DP Opis GM Address 45 adres transmisji portu OPTOGAZ; Zakres programowania: GM Pass 46 hasło użytkownika USER-000; Zakres programowania: ; Limit OC 38 limit dla wyjścia OC1 wartość 0 wyłącza działanie tej opcji (zakres użytkowy 0 254) Gasmeter S/N 5 numer seryjny gazomierza (pole tekstowe,40 znaków) 4. Menu Na wyświetlaczu urządzenia, prezentowane są ikony sygnalizujące stan pracy oraz cyklicznie, podstawowe informacje (L): - Stan licznika ; bieżąca data; bieżący czas Gdzie funkcje wskaźnika (A): - znacznik czasu (zgaszony - aktualny miesiąc rozliczeniowy / zapalony - poprzedni) - znacznik licznika - znacznik przyrostu - znacznik wartości szczytu godzinowego - znacznik wielkości fizycznej (zgaszony - objętość / zapalony - energia) 6

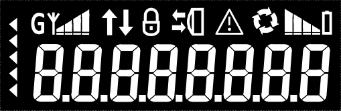

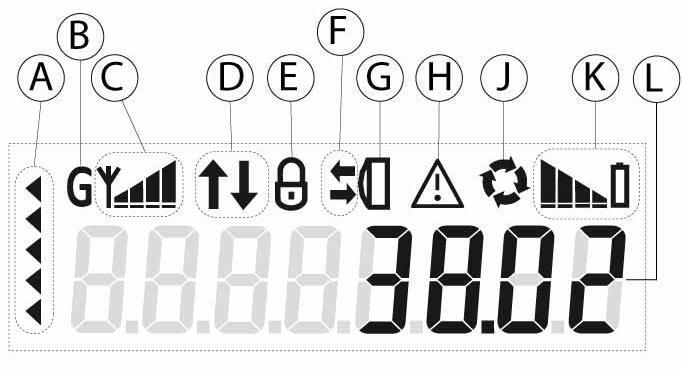

7 Przykładowe ustawienia dla znaczników: Rejestrator impulsów MacR6 okres rozliczeniowy wartość na wyświetlaczu załączone znaczniki (A) bieżący data i czas - licznik bieżący znacznik licznika przyrost od początku okresu znacznik przyrostu szczyt godzinowy znacznik wartości szczytu godzinowego ostatnio zakończony data i czas końca znacznik czasu licznik zakończenia poprzedniego znacznik licznika okresu przyrost za okres znacznik czasu, znacznik przyrostu największy przyrost w godzinie znacznik czasu, znacznik wartości szczytu godzinowego Opis działania ikon wyświetlacza: Ikona tryb pracy Opis wygaszona W ostatnim załączeniu modemu GSM nie podłączył się do APN (tylko APN użytkownika) zapalona W ostatniej sesji urządzenie poprawnie podłączyło się do APN (tylko APN użytkownika) Aktualnie urządzenie pracuje w GPRS (podłączone do APN użytkownika) wygaszona Przy ostatnim załączeniu modemu GSM nie było łączności z kartą SIM zapalona Przy ostatnim załączeniu modemu GSM była łączność z kartą SIM. Aktualnie urządzenie ma załączony modem GSM. wygaszona Przy ostatnim załączeniu modemu GSM karta SIM nie zarejestrowała się w sieci lub jest niski poziom sieci nie dający gwarancji na poprawnie działanie w sieci GSM zapalona Przy ostatnim załączeniu modemu GSM karta SIM zarejestrowała się w sieci. Poziom sieci uzależniony od ilości zapalonych kresek. wygaszona Przy ostatnim załączeniu modemu GSM, PIN do karty SIM był poprawny. zapalona Przy ostatnim załączeniu modemu GSM, PIN do karty SIM był niepoprawny lub karta SIM jest zablokowana (wymagany numer PUK). wygaszona Przy ostatnim załączeniu modemu GSM nie został poprawnie wysłany cały raport. zapalona Przy ostatnim załączeniu modemu GSM został poprawnie wysłany cały raport. Aktualnie urządzenie wysyła dane raportowe wygaszona Przy ostatnim załączeniu modemu GSM urządzenie nie odebrało żadnej poprawnej transmisji lub nie połączyło się z serwerem serwisowym. zapalona Przy ostatnim załączeniu modemu GSM urządzenie odebrało poprawną transmisję z serwera danych. Aktualnie urządzenie odbiera dane. wygaszona Brak głowicy na złączu OPTICAL (lub miną czas 5 minut od ostatniej transmisji) zapalona Wykryta głowica na złączu OPTICAL wygaszona wygaszona wygaszona zapalona wygaszone ją Urządzenie nie wysyła danych za pomocą złącza OPTICAL Trwa wysyłanie danych za pomocą złącza OPTICAL Urządzenie nie odbiera danych za pomocą złącza OPTICAL Trwa odbieranie danych za pomocą złącza OPTICAL Brak ingerencji magnetycznej (liczenie poprawne) Urządzenie wykryło ingerencję magnetyczną (zakłócenie poprawności liczenia) Brak zmian na wejściu impulsowym Załączony mechanizm detekcji gazomierza (wskaźnik zgaśnie po zliczeniu przez rejestrator 5 impulsów z gazomierza Zmiany na wejściu impulsowym czas trwania to 5 sekund od ostatniego impulsu. kolejno się zmieniają zapalona Poziom baterii poniżej 10% wygaszona Poziom baterii za niski na załączenie modemu GSM Poziom baterii jest poprawny, jego wielkość pokazuje ilość zapalonych kresek. 7

8 5. Menu serwisowe Urządzenie posiada wbudowane menu z funkcjami serwisowymi. Wywołuje się je poprzez trzykrotne szybkie przyłożenie magnesu do okna OPTICAL INTERFACE (sygnalizuje to 3 krotne zaświecenie ikony (G)). Spowoduje to wywołanie pierwszej pozycji menu oznaczonej jako SEr 1. Wówczas wskaźnik (A) zapali się wszystkimi segmentami i będzie zmniejszał się do dołu. W tym czasie ponowne 1-krotne przyłożenie magnesu spowoduje przejście do menu SEr 2 itd. Gdy zatrzymamy się na wybranej pozycji menu to po upłynięciu czasu sygnalizowanego przez pasek (A) wyświetlone zostaną dane przyporządkowane tej pozycji menu. Prezentacja wersji protokołu komunikacyjnego oraz wersji programu - naprzemiennie. Numer IP otrzymany po logowaniu do zaprogramowanego APN-u. Numer ICCID zainstalowanej karty SIM Procedura wymiany baterii. Procedura autotestu wymagana przy instalacji pozwala na przesłanie danych do serwera. Uruchomienie procedury dynamicznej kontroli poziomu sygnału. przez czas ok. jednej minuty. Wejście w tą pozycję menu spowoduje wymuszenie wysłania danych rejestrowanych od początku danego miesiąca. Pozycja menu pozwala nie uruchamiać żadnej z funkcji serwisowych i wyjść z trybu serwisowego bez zmiany trybu pracy urządzenia. 6. Wsparcie techniczne Dział Wsparcia Technicznego: tel.: , kom.: Dział Obsługi Klienta: tel.: , , Plum Sp. z o.o., ul. Wspólna 19, Ignatki, Kleosin Dokumentacja urządzenia dostępna jest na stronie pod linkiem: 8
