1 Nazwa: Rejestrator impulsów Typ: MacR6 Wykonanie: LFOCG Protokół komunikacyjny: SMS Dokumentacja Techniczna i Instrukcja Montażu MA ZASTOSOWANIE DO OPROGRAMOWANIA: SERIA PROGRAMU: v.s WYDANIE DOKUMENTU: 0005

2 Spis treści 1. Wstęp Bezpieczeństwo użytkowania Dane techniczne Instalacja karty SIM Podłączenie z użyciem listwy zaciskowej Instalacja urządzenia Instalacja na gazomierzach Instalacja na powierzchniach płaskich Konfiguracja po instalacji Konfiguracja za pomocą głowicy OptoBTEx i aplikacji Konfigurator rejestratorów Konfiguracja za pomocą głowicy Opto i programu PlumCONF Eksploatacja urządzenia Dane raportowane Dane rejestrowane Raporty alarmu Protokoły transmisji SMS Złącze transmisji OPTOGAZ Wyświetlacz LCD Menu Menu serwisowe Konserwacja Wymiana baterii

3 1. Wstęp MacR6 jest telemetrycznym rejestratorem impulsów z gazomierza. Zaprogramowane parametry, takie jak waga impulsu i ciepło spalania, umożliwiają zliczanie oraz rejestrację zużycia objętości oraz energii gazu. Rejestrator MacR6 posiada możliwość zliczania impulsów z nadajnika gazomierza przez wejście na wewnętrznej listwie zaciskowej lub bezpośrednio, za pomocą sprzężenia magnetycznego z liczydłem gazomierza (z gazomierzy produkcji Intergaz lub Metrix). Zasilany jest z wbudowanej baterii. Komunikuje się w sieci GSM z użyciem wbudowanego modemu, przy użyciu wiadomości SMS. Urządzenie posiada także złącze OPTOGAZ standardu IEC1107, które zapewnia komunikację z urządzeniem w standardzie GAZMODEM2. Pozwala ono na odczytywanie oraz modyfikowanie parametrów. Rejestrator standardowo wyposażony jest w dwa wyjścia sterujące typu OC. 2. Bezpieczeństwo użytkowania Stosowanie urządzenia jest możliwe tylko w miejscach gdzie pracujący moduł GSM nie powoduje zakłócenia działania innej aparatury (np.: medycznej). Obudowa zapewnia pyłoszczelność i ochronę przed wnikaniem wody lanej strugą (stopień ochrony IP65). Rejestrator MacR6 jest urządzeniem budowy przeciwwybuchowej i może być instalowany w strefie 2 zagrożenia wybuchem par i gazów. W celu zapewnienia bezpieczeństwa, przed instalacją urządzenia należy bezwzględnie przeczytać instrukcję instalacji. 3

4 3. Dane techniczne Cecha: II 3G Ex ic IIA T3 Gc Atest: Numer atestu FTZÚ 14 ATEX 0037 Szczególne warunki stosowania w strefie zagrożenia wybuchem: Wejścia/wyjścia elektryczne: Parametry iskrobezpiecznych: Czujniki magnetyczne Zasilanie: Czas pracy na baterii: Wymiana baterii Moduł GSM Antena GSM zacisków Interfejs komunikacyjny: Zakres otoczenia: temperatur Stopień ochrony obudowy: Odporność obudowy na UV Warunki atmosferyczne Urządzenie jest przeznaczone do: instalacji w strefie 2 zagrożenia wybuchem, użytku w miejscu odpowiadającemu niskiemu stopniu narażenia na uderzenia mechaniczne zgodnie z normą PN-EN Zaleca się instalowanie w miejscu w którym nie będzie narażone na działanie udarów, np. w szafkach, klatkach itp. W celu zapobieżenia powstawaniu ładunków elektrostatycznych na obudowie urządzenia, nie wolno wycierać obudowy suchym suknem. Bezpotencjałowe wejścia impulsów z gazomierza LF i styku kontrolnego. Dwa nieseparowane wyjścia OC1 (wykorzystanie limitu przyrostu godzinowego), OC2 (odwzorowanie impulsów z gazomierza do systemów BMS). pary zacisków 1,2 (PULSE); 3,4 (STYK) Uo=10V, Io=0,101mA, Po=0,253mW; pary zacisków 5-6 (OC1); 7-6 (OC2) Ui=7,5V, Li=0µH,Ci=10,5nF; Zestaw czujników pozwalających w zliczanie impulsów z gazomierzy miechowych wyprodukowanych przez Intergaz lub Metrix Bateria litowo-thionylowa, wysokoprądowa LSH20 o napięciu nominalnym 3.6V i pojemności maksymalnej 13Ah prod. SAFT. Jako zamiennik bateria litowo-thionylowa, wysokoprądowa ER34615M produkcji EVE. 5 lat raportowanie co 1 dni Przy braku występowania atmosfery wybuchowej (tylko serwisowo). Wymieniana wyłącznie przez wykwalifikowany personel. modem GSM dwuzakresowy 900 i 1800 MHz Wewnętrzna ceramiczna dwupasmowa (GSM/DCS) lub zewnętrzna z wtykiem FME z maksymalnym zyskiem energetycznym 5dBi. OptoGAZ zgodny z IEC 1107 Prędkość transmisji 9600 N81-30 Ta 60 C Modem pracuje w zakresie pełnym zakresie temperatury pracy urządzenia. IP65 Standard UL746C Warunki otwarte z wykluczeniem bezpośredniego wpływu opadów atmosferycznych i promieniowania słonecznego (pod zadaszeniem). Może pracować w warunkach wystąpienia kondensacji pary wodnej. 4

5 Wilgotność względna: Max 95% w temperaturze 60 C Nie stosować w pobliżu źródeł silnych pól Warunki stosowania: elektromagnetycznych oraz w miejscach mogących znacząco tłumić sygnał sieci GSM. Masa: ok. 300g 124x90x40 Wymiary: 124x114x40 (z uwzględnieniem gniazda antenowego i przepustu kablowego) 4. Instalacja karty SIM. W celu zamontowania karty SIM należy rozkręcić urządzenie (6 śrub typu TORX T10 umieszczonych z tyłu obudowy), wyjąć baterię zasilającą, a następnie włożyć do gniazda kartę w rozmiarze microsim. Karta SIM zainstalowana w urządzeniu musi spełniać wymogi norm ETSI ETS jest to konieczne do poprawnej pracy urządzenia w pełnym zakresie temperatury otoczenia. Instalacja karty SIM jest dozwolona wyłącznie poza strefą zagrożenia wybuchem. W kolejnym kroku należy zamontować baterię i prawidłowo skręcić obudowę urządzenia z momentem maksymalnie 0,75Nm. Dostarczone urządzenie może mieć wyłączony wyświetlacz, co oznacza, że ma załączony tryb magazynowy (oszczędzanie baterii). Obudzenie urządzenia realizuje się poprzez przyłożenie na kilka sekund magnesu do okna OPTICAL INTERFACE. Spowoduje to wywołanie pierwszej funkcji menu oznaczonej jako SLEEP 3. Wówczas wszystkie wskaźniki (A), które są z lewej strony wyświetlacza zapalą się a później będą kolejno wygaszane (od dołu do góry). Ponowne przyłożenie magnesu, przed wygaszeniem wszystkich ikon, spowoduje wyświetlenie napisu SLEEP2 a następnie SLEEP1 i START po upłynięciu czasu sygnalizowanego przez pasek urządzenie zostanie uruchomione. magnes magnes magnes magnes 5

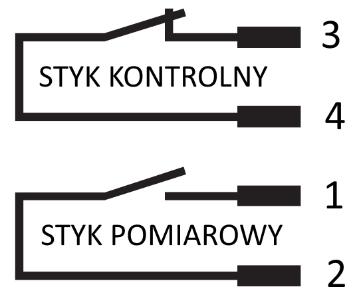

6 5. Podłączenie z użyciem listwy zaciskowej. Nr pin Sygnał 1 wejście impulsowe, (PULSE) 2 GND 3 styk kontrolny NC (CTRL)* 4 GND 5 OC1 6 GND 7 OC2 * rozwarcie z GND oznacza alarm 6. Instalacja urządzenia. 6.1 Instalacja na gazomierzach. Rejestrator MacR6 jest urządzeniem budowy przeciwwybuchowej i może być instalowany w strefie 2 zagrożenia wybuchem par i gazów. Montaż w strefie 0 lub 1 jest niedozwolony. Podłączanie zewnętrznego kabla antenowego jest dozwolone wyłącznie poza strefą zagrożenia wybuchem. W miejscu instalacji powinien być dostępny, o odpowiednich parametrach, sygnał telefonii komórkowej sieci GSM, której karta SIM jest zabudowana w urządzeniu. Zamontowanie rejestratora MacR6 na gazomierzu polega na: zamocowaniu odpowiedniego adaptera (nakładki) do liczydła danego gazomierza. Rysunek Adaptery (nakładki) do gazomierzy METRIX i INTERGAZ zamocowaniu rejestratora do adaptera poprzez wsuniecie rejestratora wypustem do liczydła i wkręceniu dwóch bocznych wkrętów blokujących/plombujących. 6

7 Rysunek MacR6 montaż do gazomierza METRIX Rysunek MacR6 montaż do gazomierza INTERGAZ W przypadku innych typów gazomierzy, rejestrator MacR6 należy połączyć z nadajnikiem impulsów za pomocą przewodu, który należy wprowadzić do rejestratora poprzez przepust umieszczony z prawej strony obudowy i podłączyć do wewnętrznej listwy zacisków. 6.2 Instalacja na powierzchniach płaskich. Rysunek MacR6 montaż na powierzchniach płaskich 7

8 W przypadku zalania otwartego urządzenia wodą, należy natychmiast odłączyć baterię zasilającą! Urządzenie takie musi zostać sprawdzone przez producenta i ponownie dopuszczone do użytku. Stopień ochrony obudowy będzie zachowany wyłącznie przy zastosowaniu odpowiednich średnic kabli przyłączeniowych i prawidłowym dokręceniu przepustów kablowych z momentem do 1 Nm oraz właściwym ułożeniu uszczelki i dokręceniu pokrywy obudowy z momentem maksymalnie 0,75 Nm. Wymiana baterii, instalacja karty SIM oraz podłączanie zewnętrznego kabla antenowego jest dozwolone wyłącznie poza strefą zagrożenia wybuchem. 7. Konfiguracja po instalacji 7.1 Konfiguracja za pomocą głowicy OptoBTEx i aplikacji Konfigurator rejestratorów Aby wykonać konfigurację należy posiadać następujące elementy: - głowicę OptoBTEx, - telefon z systemem operacyjnym Android, który jest wyposażony w możliwość transmisji bezprzewodowej w standardzie Bluetooth 2.1+EDR Class 2. - zainstalowaną na telefonie aplikację Konfigurator rejestratorów (jest ona do pobrania bezpłatnie w aplikacji Sklep Play lub ze strony Google Play: ory - konto Plum APK ) Kroki postępowania a) Uruchomić głowicę OptoBTEx zbliżając metalowy element (ferromagnetyczny) do oznaczonego miejsca głowicy. Zacznie migać niebieska dioda na głowicy. b) Przyłożyć głowicę OptoBTEx do miejsca oznaczonego na rejestratorze. Na wyświetlaczu MacR6 powinna pojawić ikona (G) c) Uruchomić na telefonie aplikację Konfigurator rejestratorów. d) Zestawić połączenie pomiędzy telefonem a głowicą OptoBTEx. e) Jeśli nie ma włączonej obsługi połączenia Bluetooth aplikacja poinformuje o tym i zgłosi potrzebę jej załączenia. Podczas zestawienia połączenia wymagane będzie wpisanie numeru PIN głowicy (znajduje się on na jej obudowie). 8

9 f) Po zestawieniu połączenia zostanie odczytany identyfikator rejestratora oraz jego dane. W urządzeniu widoczne jest miganie ikony (F). g) Po odczycie pojawi się ekran gdzie można dokonać modyfikacji podstawowych parametrów (m.in. wagi impulsów, licznika gazomierza, sposobu połączenia z gazomierzem itd.). h) Opcja pozwala otwarcie okna w którym można pisać wartości domyślne, które mogą być wspólne dla dużej ilości urządzeń (np. wprowadzenie nr telefonu serwera danych na który są wysyłane wiadomości SMS). i) Wybierając opcję można zaprogramować dodatkowe dane (w tym dokonać przepisania wartości domyślnych przycisk ) j) Po ustawieniu wszystkich wymaganych wartości zapis danych do urządzenia jest wykonywane za pomocą przycisku. k) Pod przyciskiem jest ukryte menu gdzie można dokonać synchronizacji czasu urządzenia z czasem telefonu. Należy pamiętać że aplikacja rozpozna czy urządzenia ma pracować z czasem zimowym i odpowiednio dostosuje programowany czas. l) Podczas zapisywania danych w urządzeniu załączony zostaje specjalny tryb instalacyjny, co jest widoczne na wyświetlaczu za pomocą napisu SEr 5. Tryb ten trwa około 2 minut a na jego końcu zostaną wysłane wiadomości SMS do systemu i ewentualnie wiadomość tekstową z podsumowaniem instalacji (na numer telefonu diagnostycznego). m) Zdjąć głowicę OptoBTEx. Ikona (G) powinna zgasnąć. n) Po zakończeniu trybu instalacji sprawdzić, na wyświetlaczu rejestratora czy licznik został poprawnie ustawiony. 7.2 Konfiguracja za pomocą głowicy Opto i programu PlumCONF Aby wykonać konfigurację należy posiadać następujące elementy: - głowicę Opto, którą można podłączyć do komputera (np. OptoBTEx) - komputer, na którym znajduje się program PlumCONF (program jest do pobrania z lokalizacji: 9

10 Przykładowy zestaw: głowica OptoBTEx i komputer z wbudowanym modułem Bluetooth. Lista wyszczególnionych parametrów w tablicy DP (kolejność odpowiada sugerowanej kolejności programowania): Nazwa parametru Indeks w tabeli DP Opis PIN 27 numer PIN zainstalowanej karty SIM Serv Menu 44 parametr umożliwia załączanie menu serwisowego za pomocą transmisji, gdzie 1 to aktywacja SEr1, 2 to SEr2 ; 5 to SEr5 (czyli Autotest) V 0 licznik gazomierza imp LF 25 waga impulsu, jest to liczba dm3 (litrów) jaka przypada na jeden impuls [dm3/imp] (1dm3 = m3), przykładowo dla gazomierza: - G4 (1 imp = 0,01 m3 = 10dm3 ) należy zaprogramować wartość 10 dm3/imp - G25 (1 imp = 0,1 m3 = 100 dm3) należy zaprogramować wartość 100 dm3/imp Pulse Inputs Status 41 wybranie sposobu podłączenia rejestratora do gazomierza, można tylko wpisać: 2 to podłączenie przewodowe, 3 podłączanie bezpośrednie. Wartości 0 i 1 są ustawiane przez program i dotyczą rozróżnienia danego typu gazomierza godzina w której będzie wysyłany raport Report Hour 20 Report Day 21 dzień miesiąca określający koniec miesiąca rozliczeniowego; np. wpisanie wartości 1 gdy Report Hour =6 oznacza, że miesiąc rozliczeniowy kończy się o godzinie 6 każdego pierwszego dnia miesiąca; wpisanie wartości 31 oznacza, że zawsze ostatni dzień miesiąca jest końcem miesiąca rozliczeniowego Time Auto 32 ustawienie pracy zegara, gdzie: 0 - automatyczna zmiana Change czasu, 1 - tylko czas zimowy. PB 30 numer telefoniczny na który będzie wysyłany pełny raport (jako pełny należy rozumieć raport okresowy oraz dane rejestrowane), jego wyzerowanie to wpisanie 12 zer; Format wpisywania: 48(9 cyfrowy numer telefoniczny) ACL1 31 dodatkowy numer telefoniczny na który może być wysyłany raport okresowy, jego wyzerowanie to wpisanie 12 zer, Format wpisywania: 48(9 cyfrowy numer telefoniczny) Data Logging Read 42 można wpisać tylko dwie wartości: 0 wyłączenie automatycznej wysyłki danych rejestrowanych (wraz z raportem) 2 załączenie automatycznej wysyłki danych rejestrowanych (wraz z raportem) włączenie tej opcji powoduje, że dane rejestrowane będą przesyłane zawsze o godzinie ustawionej w parametrze Report Hour bez względu na konfigurację parametru Registration Reports Hours 10

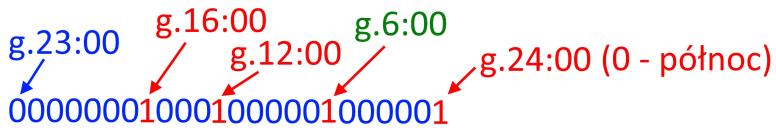

11 Registration Reports Hours 22 ustawienie kombinacji godzin w których dodatkowo mają być wysyłane dane rejestrowane. Wartość parametru jest liczbą dziesiętną odpowiadającą 24-bitowej liczbie binarnej, gdzie: bit 0 godzina 0 (północ) bit 1 godzina 1. bit 23 godzina 23 np. dla raportów wysyłanych o godz. 6:00;12:00;16:00;24:00 Co daje wartość dziesiętną do ustawienia w tym parametrze. Raport na godz.6:00 wynika także z zakończenia doby gazowej. Ustawienie tego bitu na 1 lub 0 jest bez znaczenia dla wysłania tego raportu. Tel Num 49 numer telefonu diagnostycznego, który może być wykorzystywany w procesie instalacji. Jego wpisanie jest możliwe tylko po uruchomieniu w rejestratorze SEr5 (opcja instalacji), jeśli to zostanie wykonane to na wpisany numer przy zakończeniu procesu urządzenie wyśle wiadomość SMS w formacie tekstowym z raportem z instalacji. Format wpisywania: 48(9 cyfrowy numer telefoniczny) Dodatkowe parametry: Nazwa Indeks Opis parametru w tabeli DP GM Address 45 adres transmisji portu OPTOGAZ; Zakres programowania: GM Pass 46 hasło użytkownika USER-000; Zakres programowania: ; Limit OC 38 limit dla wyjścia OC1 wartość 0 wyłącza działanie tej opcji (zakres użytkowy 0 254) Gasmeter S/N 5 numer seryjny gazomierza (pole tekstowe,40 znaków) Program PlumCONF ma możliwość tworzenia specjalnych zakładek (menu Plik / Dodaj zakładkę) gdzie można wybrać wymagane parametry i ustawić kolejność ich programowania. Dzięki czemu można wykonać grupowe ustawienie wartości. Przykład takiej zakładki: 11

12 Należy tylko pamiętać o tym, że programowanie parametru Tel Num jest obarczone pewnym warunkiem wartość zostanie przyjęta gdy urządzenie załączy tryb SEr5 w innym przypadku program zwróci komunikat o błędzie. Rozwiązaniem jest podzielenie procesu programowania na dwie części. W pierwszej zaprogramować blok parametrów bez Tel Num. Odczekać około 5 sekund i dokonać zapisu tylko parametru Tel Num. 8. Eksploatacja urządzenia Po zainstalowaniu urządzenie pracuje bezobsługowo. Wymaga jedynie okresowej wymiany baterii zasilającej. Czynność wymiany baterii opisana jest w pkt Dane raportowane Dane wysyłane autonomicznie przez urządzenie zgodnie z zaprogramowanym harmonogramem. Zawierają informację o: bieżącym liczniku gazomierza, przyroście objętości za okres rozliczeniowy, maksymalnym szczycie godzinowym, dacie i godzinie wystąpienia, stanie licznika gazomierza w momencie zakończenia okresu rozliczeniowego, wartości bieżącej ładunku pozostałego w baterii zasilającej, wartość temperatury wewnętrznej rejestratora (z rozdzielczością 0,5 C). Godzinowe przyrosty mogą być wysyłane łącznie z harmonogramem pod warunkiem ustawienia parametru Data Logging Read na wartość 2. Ponadto w urządzeniu możliwe jest ustawienie kombinacji godzin w których dodatkowo mają być wysyłane przyrosty godzinowe (parametr Registration Reports Hours ). Należy pamiętać, że każdy włączony dodatkowy harmonogram powoduje zwiększenie zużycia wbudowanej baterii. 8.2 Dane rejestrowane Dane godzinowe w pamięci rejestratora przechowywane są przez 1 roku. Odczyt danych całej zapełnionej pamięci jest możliwy jest poprzez interfejs OptoGAZ. Natomiast przy pomocy wiadomości SMS można odczytać dane godzinowe z okresu ostatnich 64 dni. Automatyczna zmiana czasu (letni-zimowy, zimowy-letni) powoduje wystąpienie nieciągłości w danych rejestrowanych. W przypadku przejścia z czasu letniego na zimowy pojawią się dwie próbki z godziny drugiej. Możliwe jest zablokowanie automatycznej zmiany czasu, poprzez ustawienie parametru Time Auto Change na wartość 1. Oprócz danych godzinowych rejestrator zapisuje w pamięci wartość licznika z każdej godziny. Te dane też są przechowywane przez cały rok a ich odczyt jest możliwy za pomocą interfejs OptoGAZ. 8.3 Raporty alarmu Dane wysyłane autonomicznie przez urządzenie po wystąpieniu zdarzenia. Zdarzeniem powodującym wygenerowanie i wysłanie alarmu w MacR6 jest zmiana (rozłączenie) stanu styku kontrolnego. 12

13 8.4 Protokoły transmisji SMS Rejestrator MacR6 może wykorzystywać do przekazywania informacji za pomocą SMS, protokoły GAZ-SMS lub SMART-GAS, w zależności od wstępnego skonfigurowania urządzenia. Nie ma możliwości jednoczesnego korzystania z obu protokołów. Szczegółowe informacje na temat protokołów transmisji danych w rejestratorze MacR6 są dostępne w firmie Plum sp. z o.o. 8.5 Złącze transmisji OPTOGAZ Urządzenie zostało wyposażone w złącze OptoGAZ standardu IEC-1107 o prędkości transmisji 9600 N 81. Do konfiguracji i odczytu danych rejestrowanych należy stosować oprogramowanie wykorzystujące protokół transmisyjny GAZMODEM2. 9. Wyświetlacz LCD 9.1 Menu Na wyświetlaczu urządzenia, prezentowane są ikony sygnalizujące stan pracy oraz cyklicznie, podstawowe informacje (L): - Stan licznika ; bieżąca data; bieżący czas Gdzie funkcje wskaźnika (A): - znacznik czasu (zgaszony - bieżący miesiąc rozliczeniowy / zapalony - poprzedni) - znacznik licznika - znacznik przyrostu - znacznik wartości szczytu godzinowego - znacznik wielkości fizycznej (zgaszony - objętość / zapalony - energia) Przykładowe ustawienia dla znaczników okres rozliczeniowy wartość na załączone znaczniki (A) wyświetlaczu bieżący data i czas - licznik bieżący znacznik licznika przyrost od początku znacznik przyrostu okresu szczyt godzinowy znacznik wartości szczytu godzinowego 13

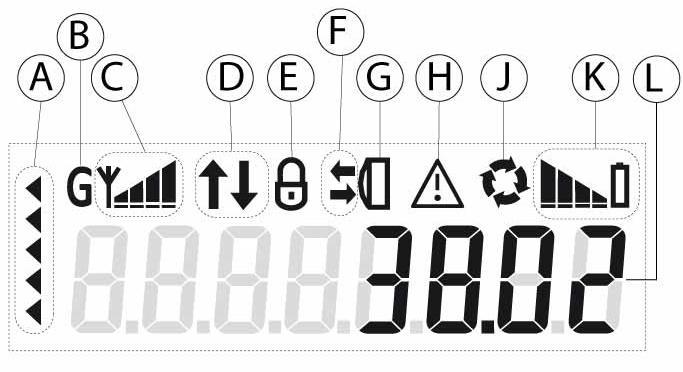

14 ostatnio zakończony data i czas końca licznik zakończenia poprzedniego okresu przyrost za okres największy przyrost w godzinie znacznik czasu znacznik licznika znacznik czasu, znacznik przyrostu znacznik czasu, znacznik wartości szczytu godzinowego Opis działania ikon wyświetlacza Ikona tryb pracy Opis wygaszona W ostatnim załączeniu modemu GSM nie podłączył się do APN (tylko APN użytkownika) zapalona W ostatniej sesji urządzenie poprawnie podłączyło się do APN (tylko APN użytkownika) miga Aktualnie urządzenie pracuje w GPRS (podłączone do APN użytkownika) wygaszona Przy ostatnim załączeniu modemu GSM nie było łączności z kartą SIM zapalona Przy ostatnim załączeniu modemu GSM była łączność z kartą SIM. miga Aktualnie urządzenie ma załączony modem GSM. wygaszona Przy ostatnim załączeniu modemu GSM karta SIM nie zarejestrowała się w sieci lub jest niski poziom sieci nie dający gwarancji na poprawnie działanie w sieci GSM zapalona Przy ostatnim załączeniu modemu GSM karta SIM zarejestrowała się w sieci. Poziom sieci uzależniony od ilości zapalonych kresek. wygaszona Przy ostatnim załączeniu modemu GSM, PIN do karty SIM był poprawny. zapalona Przy ostatnim załączeniu modemu GSM, PIN do karty SIM był niepoprawny lub karta SIM jest zablokowana (wymagany numer PUK). wygaszona Przy ostatnim załączeniu modemu GSM nie został poprawnie wysłany cały raport. zapalona Przy ostatnim załączeniu modemu GSM został poprawnie wysłany cały raport. miga Aktualnie urządzenie wysyła dane raportowe wygaszona Przy ostatnim załączeniu modemu GSM urządzenie nie odebrało żadnej poprawnej transmisji lub nie połączyło się z serwerem serwisowym. zapalona Przy ostatnim załączeniu modemu GSM urządzenie odebrało poprawną transmisję z serwera danych. miga Aktualnie urządzenie odbiera dane. wygaszona Brak głowicy na złączu OPTICAL (lub miną czas 5 minut od ostatniej transmisji) zapalona Wykryta głowica na złączu OPTICAL wygaszona Urządzenie nie wysyła danych za pomocą złącza OPTICAL miga Trwa wysyłanie danych za pomocą złącza OPTICAL 14

15 wygaszona Urządzenie nie odbiera danych za pomocą złącza OPTICAL miga Trwa odbieranie danych za pomocą złącza OPTICAL wygaszona Brak ingerencji magnetycznej (liczenie poprawne) zapalona Urządzenie wykryło ingerencję magnetyczną (zakłócenie poprawności liczenia) wygaszone Brak zmian na wejściu impulsowym migają Załączony mechanizm detekcji gazomierza (wskaźnik zgaśnie po zliczeniu przez rejestrator 5 impulsów z gazomierza kolejno się Zmiany na wejściu impulsowym czas trwania to 5 zmieniają sekund od ostatniego impulsu. zapalona Poziom baterii jest poprawny, jego wielkość pokazuje ilość zapalonych kresek. miga Poziom baterii poniżej 10% wygaszona Poziom baterii za niski na załączenie modemu GSM 9.2 Menu serwisowe Urządzenie posiada wbudowane menu z funkcjami serwisowymi. Wywołuje się je poprzez trzykrotne szybkie przyłożenie magnesu do okna OPTICAL INTERFACE (sygnalizuje to 3 krotne zaświecenie ikony (G)). Spowoduje to wywołanie pierwszej pozycji menu oznaczonej jako SEr 1. Wówczas wskaźnik (A) zapali się wszystkimi segmentami i będzie zmniejszał się do dołu. W tym czasie ponowne 1-krotne przyłożenie magnesu spowoduje przejście do menu SEr 2 itd. Gdy zatrzymamy się na wybranej pozycji menu to po upłynięciu czasu sygnalizowanego przez pasek (A) wyświetlone zostaną dane przyporządkowane tej pozycji menu. Prezentacja wersji protokołu komunikacyjnego oraz wersji programu - naprzemiennie. Numer IP otrzymany po logowaniu do zaprogramowanego APN-u. Numer zainstalowanej SIM Procedura baterii. ICCID karty wymiany Procedura autotestu wymagana przy instalacji pozwala na przesłanie danych do serwera. Uruchomienie procedury dynamicznej kontroli poziomu sygnału. przez czas ok. jednej minuty. Wejście w tą pozycję menu spowoduje wymuszenie wysłania danych rejestrowanych od początku danego miesiąca. Pozycja menu pozwala nie uruchamiać żadnej z funkcji serwisowych i wyjść z trybu serwisowego bez zmiany trybu pracy urządzenia. 15

16 10. Konserwacja jest urządzeniem pracującym w strefie zagrożenia wybuchem. W celu zachowania wymogów bezpieczeństwa przeciwwybuchowego przyrząd powinien zostać poddany kontroli okresowej zgodnie z normą PN-EN Kontrole okresowe i wyrywkowe powinny być wykonywane przez osoby uprawnione i przeszkolone. rodzaj kontroli częstość kontroli stopień kontroli okresowa nie rzadziej niż raz w roku kontrola z bliska wyrywkowa dobierana w zależności od warunków środowiskowych użytkowania przyrządu kontrola wzrokowa W celu zachowania wymogów bezpieczeństwa przeciwwybuchowego, raz na 5 lat, przyrząd powinien zostać poddany szczegółowej kontroli okresowej oraz ewentualnemu sprawdzeniu jego parametrów przez producenta Wymiana baterii Wymiana litowej baterii zasilającej możliwa jest do przeprowadzenia wyłącznie przez osobę przeszkoloną do wykonania tej czynności. Wymiana jest możliwa wyłącznie poza strefą zagrożenia wybuchem. Z odłączonym urządzeniem należy wyjść poza strefę zagrożenia! Przy podłączaniu baterii należy bezwzględnie zachować właściwą polaryzację. Niewłaściwe podłączenie może spowodować uszkodzenie urządzenia. Do przeprowadzenia potrzebna jest głowica OptoBTEx lub inny magnes pozwalający na aktywację menu serwisowego. Kolejność postępowania 1. Zdemontować urządzenie 2. Otworzyć urządzenie 3. Za pomocą głowicy OptoBTEx wybrać i uruchomić czwartą opcję z menu serwisowego 16

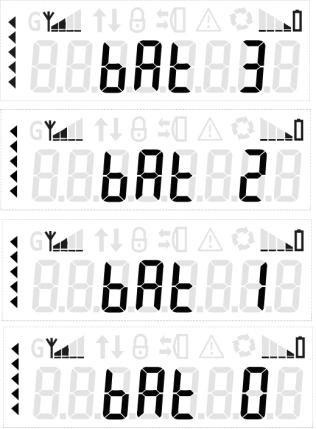

17 4. Po jej aktywacji przykładać i zdejmować głowicę tak by osiągnąć odliczenie licznika bat do 0. Po jego osiągnięciu odczekać aż wszystkie wskaźniki z lewej strony zostaną wygaszone 5. Na wyświetlaczu pojawi się napis Lo bat, który pozwala na demontaż starej baterii. Uwaga: nie należy jeszcze montować nowej baterii!!. 6. Należy poczekać na napis no bat (pojawi się po czasie ok 1 3 minut), po którym można dokonać montażu nowej baterii. W trakcie tego czekania wyświetlacz może powoli tracić swój kontrast. Uwaga: nie wolno dopuścić do całkowitego wyłączenia urządzenia!! 7. Po zainstalowaniu nowej baterii na wyświetlaczu powinien pojawić się napis Hi bat. Jak on zniknie to urządzenie ustawi wskaźnik baterii na 100% (ikona z prawej górnej strony) 8. Zamknąć obudowę 9. Zamontować urządzenie na gazomierzu i wykonać operację synchronizacji liczników Uwaga w niektórych przypadkach bateria w urządzeniu może być na tak niskim poziomie że na wyświetlaczu już jest komunikat Lo bat (punkt 4), w takim przypadku należy ominąć punkty 2 i 3. Nie należy wyrzucać baterii do pojemników ze zwykłymi odpadami. Zużyte baterie należy przekazać do utylizacji, zgodnie z zaleceniami producenta. 17
