1 Porównanie elektrowni wiatrowych w szacowanej produkcji energii elektrycznej oraz dopasowaniu do danych warunków wiatrowych Zdzisław Kusto Politechnika Gdańska GWSA

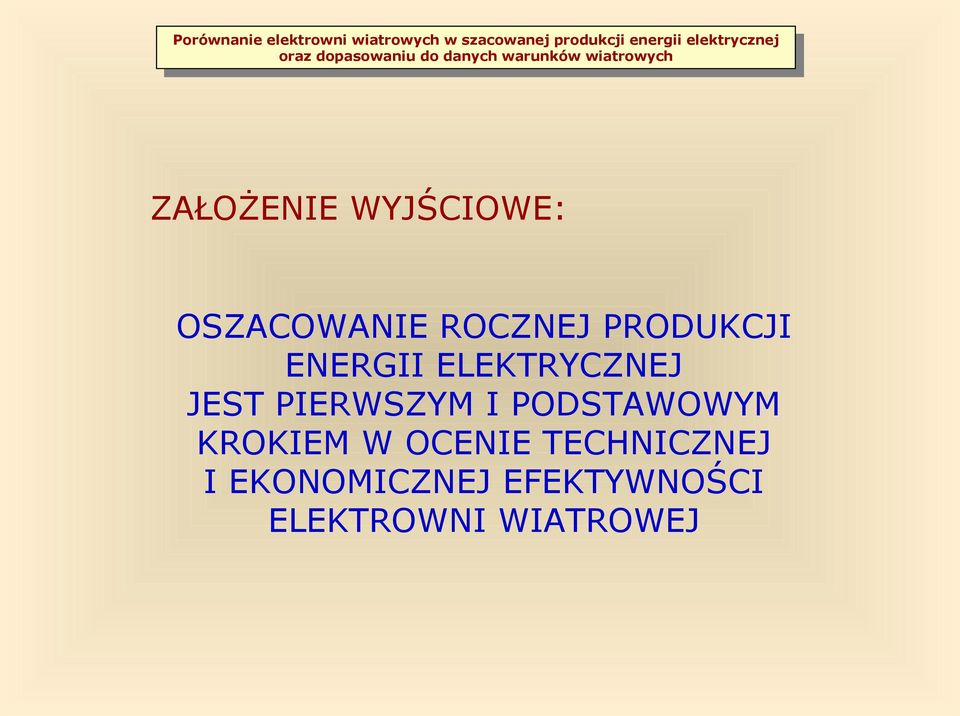

2 ZAŁOŻENIE WYJŚCIOWE: OSZACOWANIE ROCZNEJ PRODUKCJI ENERGII ELEKTRYCZNEJ JEST PIERWSZYM I PODSTAWOWYM KROKIEM W OCENIE TECHNICZNEJ I EKONOMICZNEJ EFEKTYWNOŚCI ELEKTROWNI WIATROWEJ

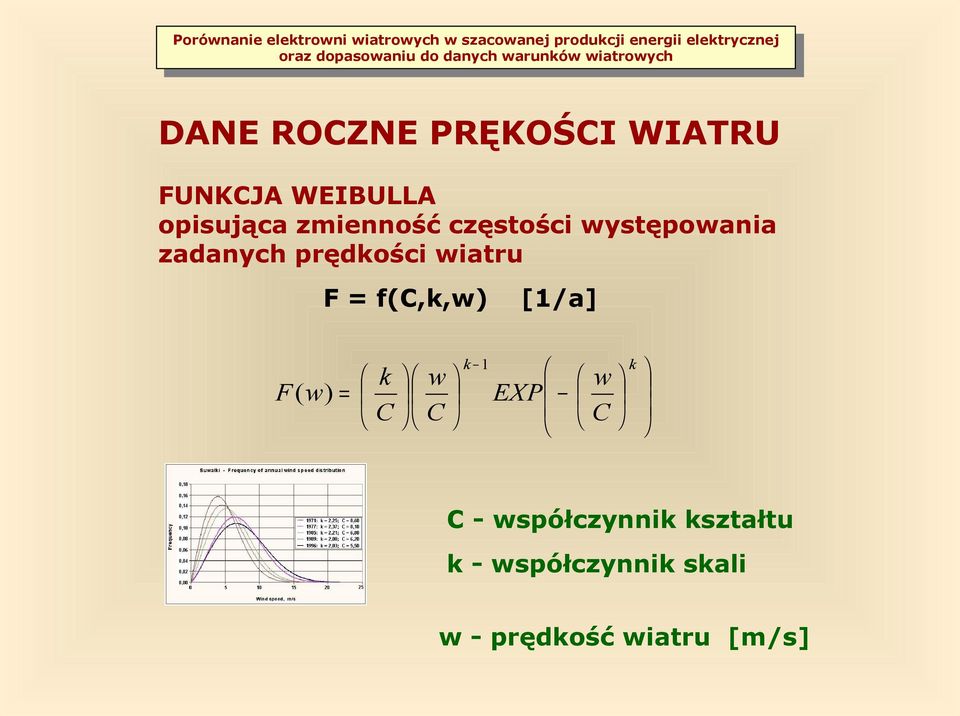

3 DANE ROCZNE PRĘKOŚCI WIATRU FUNKCJA WEIBULLA opisująca zmienność częstości występowania zadanych prędkości wiatru F = f(c,k,w) [1/a] F( w) = k C w C EXP k 1 k w C C - współczynnik kształtu k - współczynnik skali w - prędkość wiatru [m/s]

F = f(c,k,w) [1/a] F( w) = k C w C EXP k 1 k w C C -

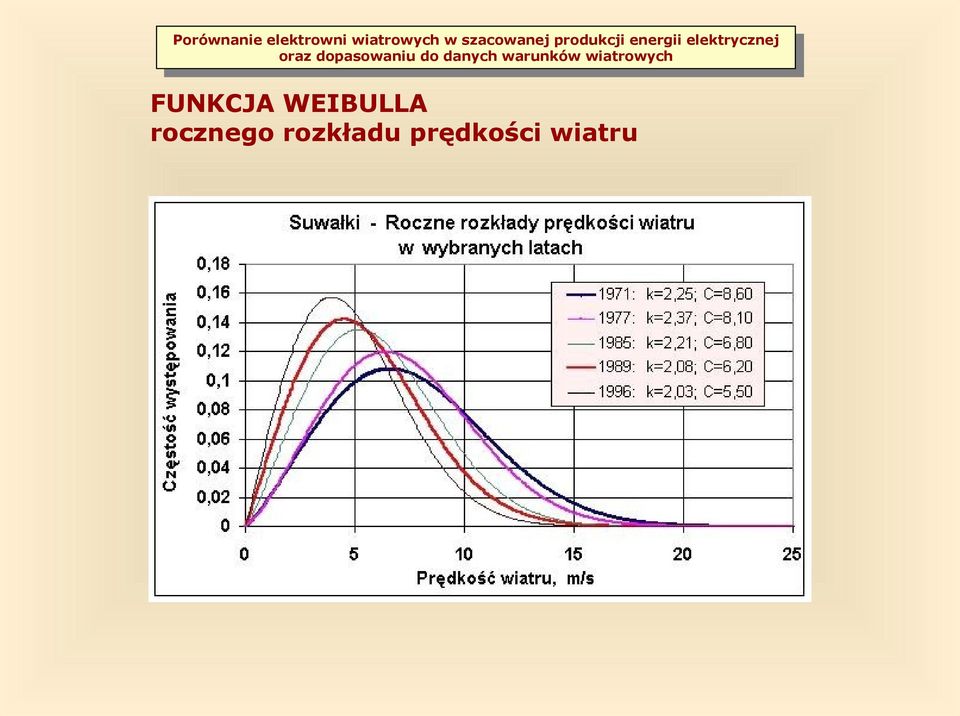

4 FUNKCJA WEIBULLA rocznego rozkładu prędkości wiatru

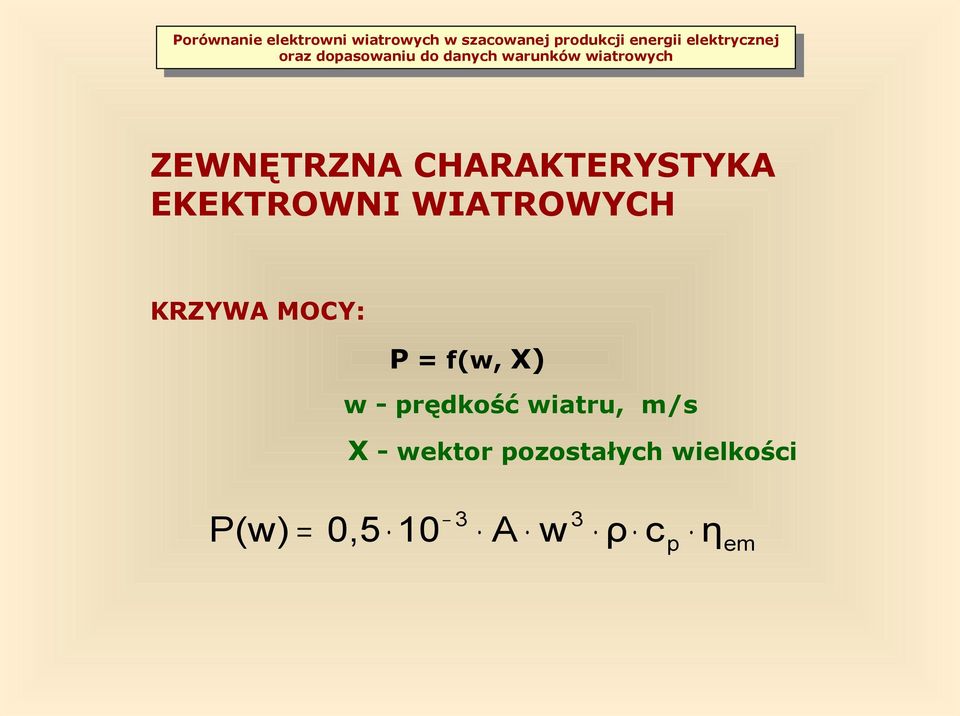

5 ZEWNĘTRZNA CHARAKTERYSTYKA EKEKTROWNI WIATROWYCH KRZYWA MOCY: P = f(w, X) w - prędkość wiatru, m/s X - wektor pozostałych wielkości P(w) = 0, A w 3 ρ c p η em

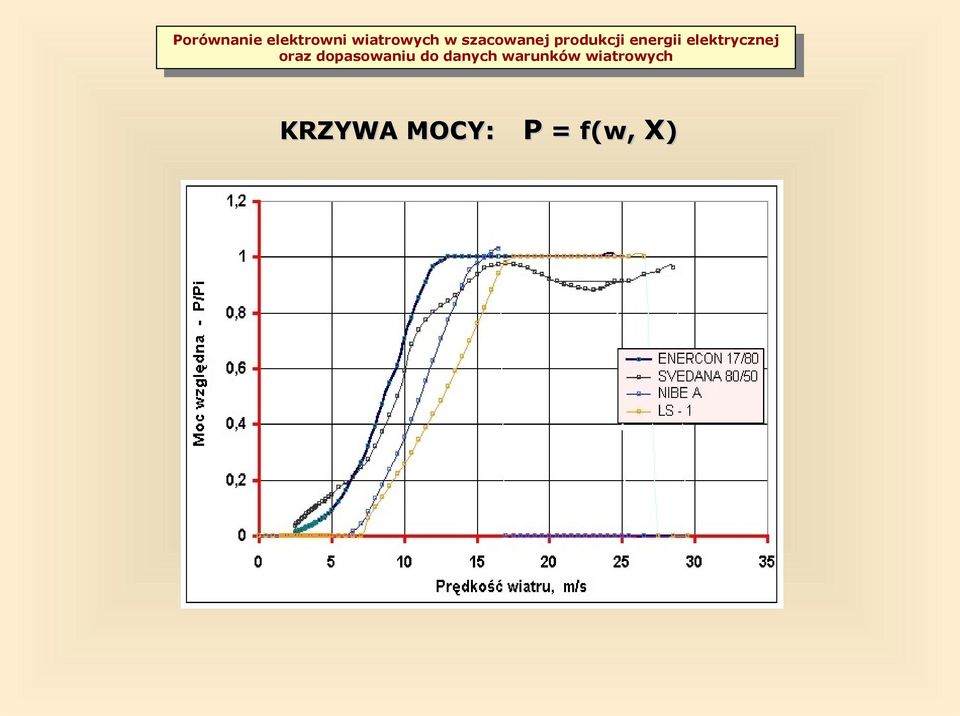

6 KRZYWA MOCY: P = f(w, X)

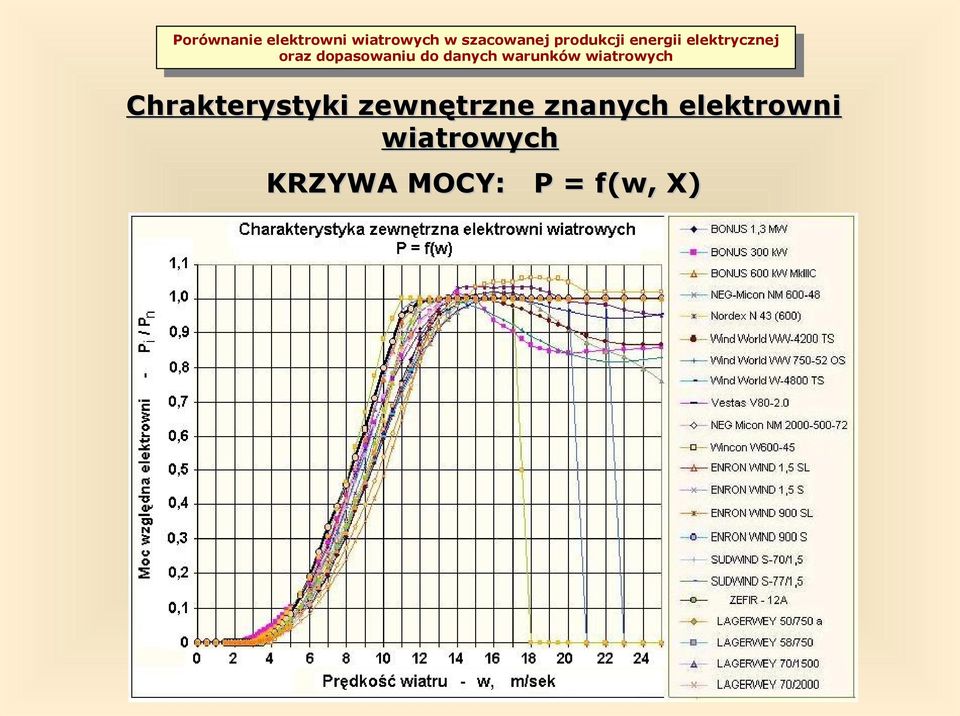

7 Chrakterystyki zewnętrzne znanych elektrowni wiatrowych KRZYWA MOCY: P = f(w, X)

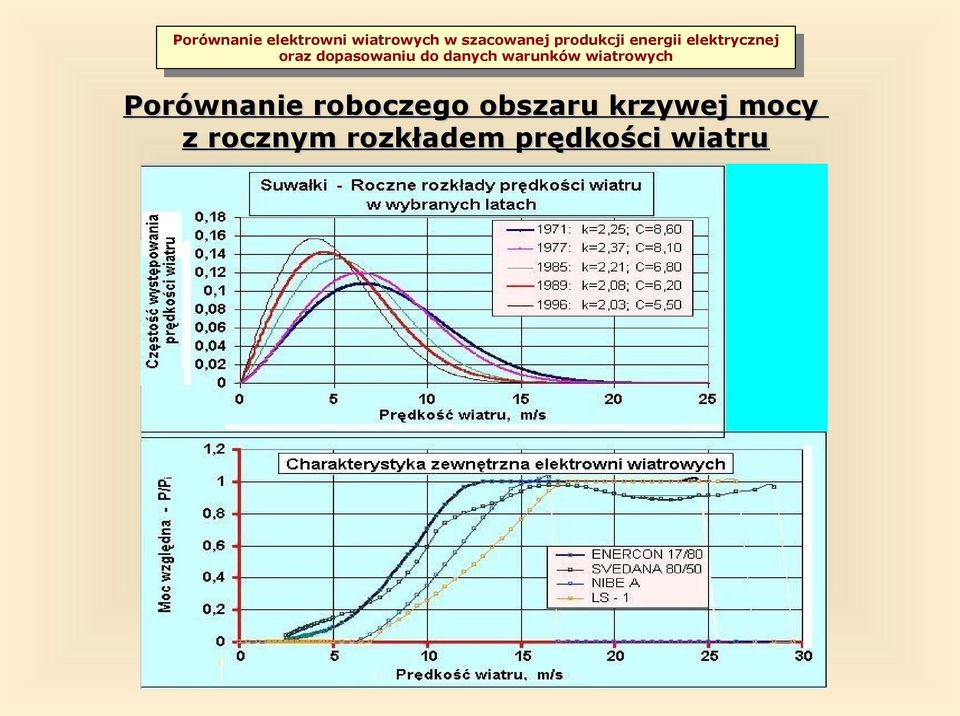

8 Porównanie roboczego obszaru krzywej mocy z rocznym rozkładem prędkości wiatru

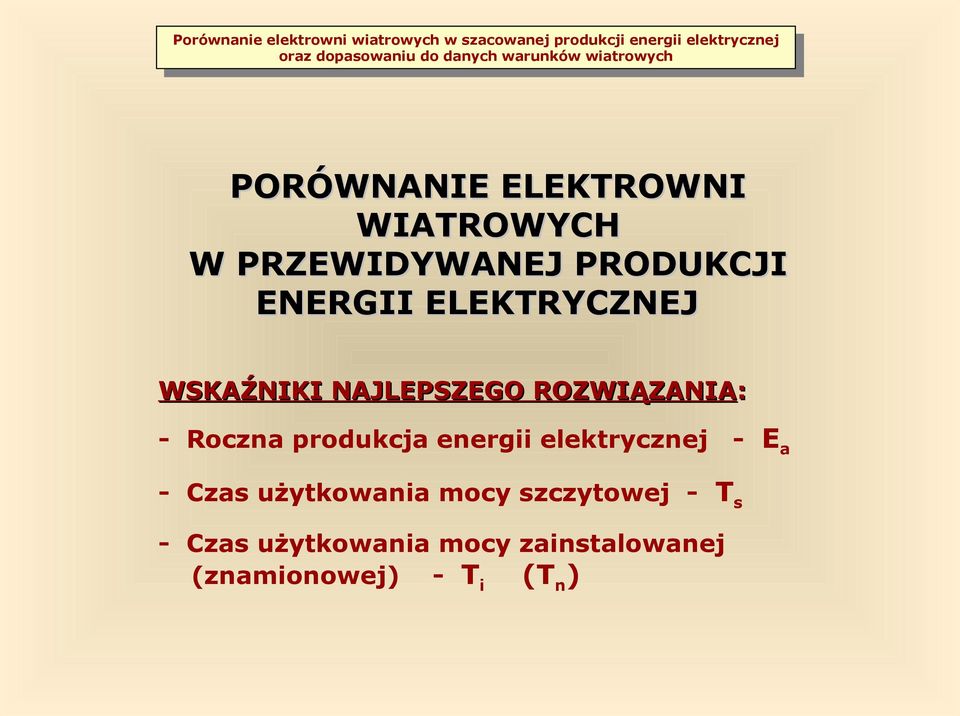

9 PORÓWNANIE ELEKTROWNI WIATROWYCH W PRZEWIDYWANEJ PRODUKCJI ENERGII ELEKTRYCZNEJ WSKAŹNIKI NAJLEPSZEGO ROZWIĄZANIA: - Roczna produkcja energii elektrycznej - E a - Czas użytkowania mocy szczytowej - T s - Czas użytkowania mocy zainstalowanej (znamionowej) - T i (T n )

energii elektrycznej - E a - Czas użytkowania mocy szczytowej - T

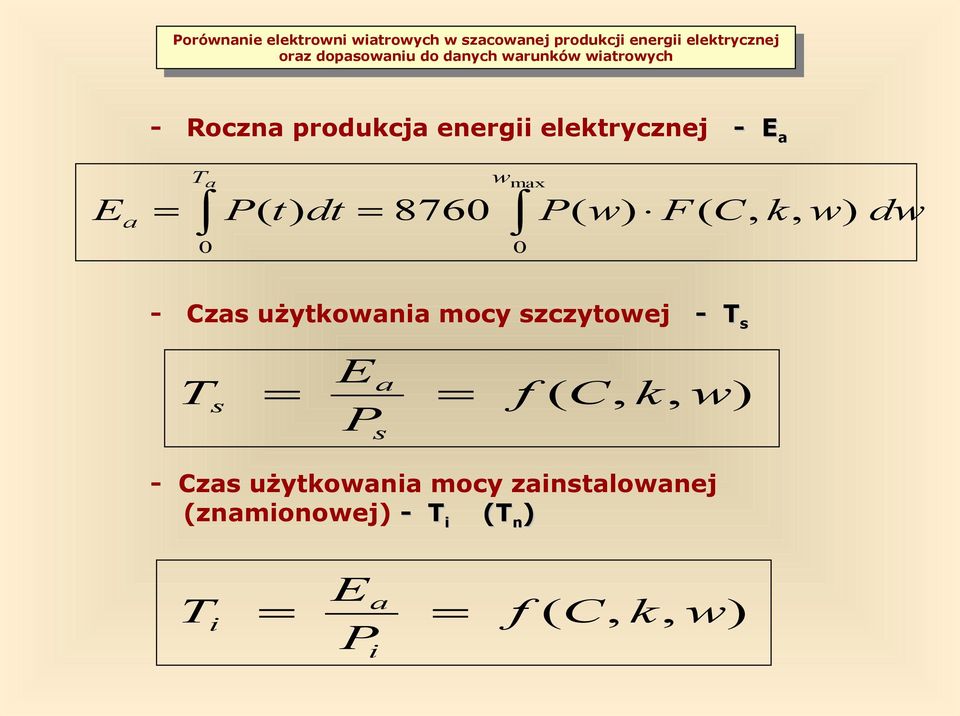

10 - Roczna produkcja energii elektrycznej - E a E a = T a 0 P( t) dt = 8760 w max 0 P( w) F( C, k, w) dw - Czas użytkowania mocy szczytowej - T s T E P a s = = s f ( C, k, w) - Czas użytkowania mocy zainstalowanej (znamionowej) - T i (T n ) T E P a i = = i f ( C, k, w)

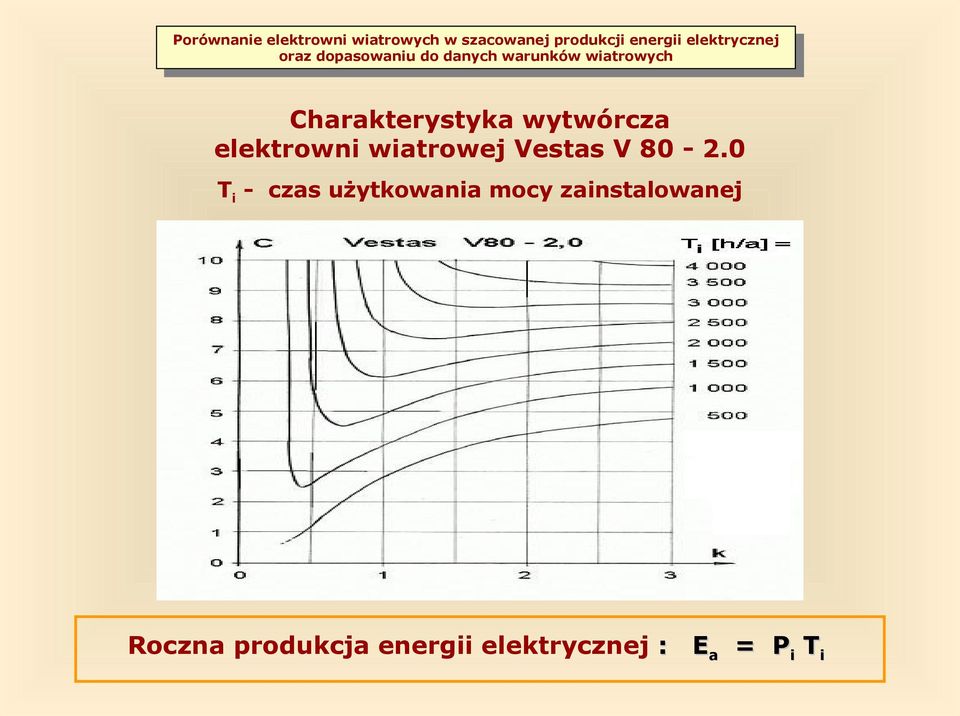

11 Charakterystyka wytwórcza elektrowni wiatrowej Vestas V T i - czas użytkowania mocy zainstalowanej Roczna produkcja energii elektrycznej : E a = P i T i

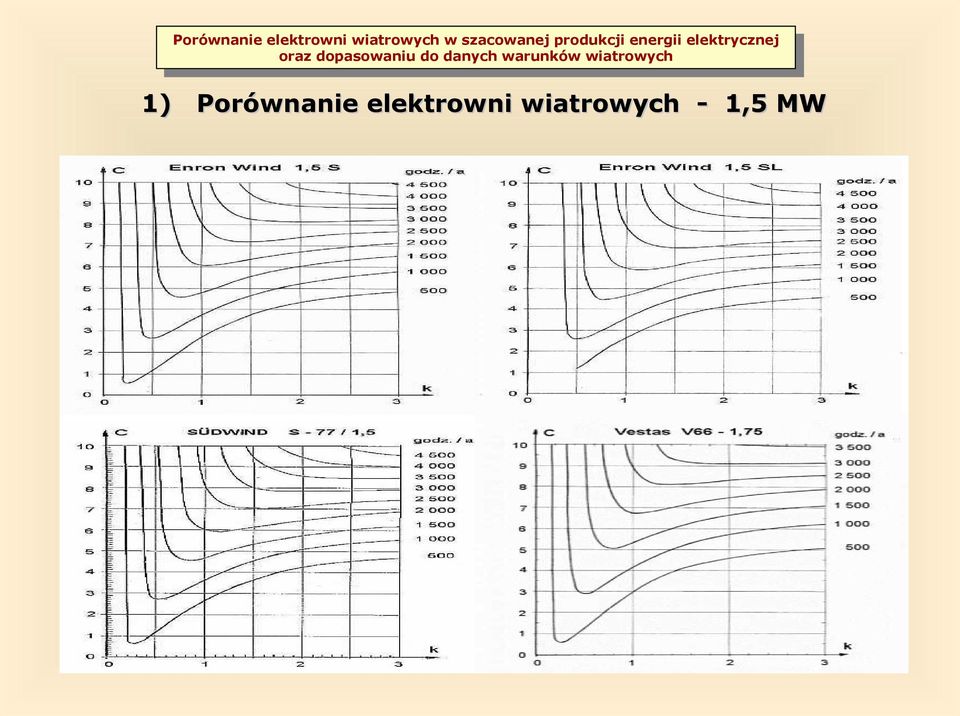

12 1) Porównanie elektrowni wiatrowych - 1,5 MW

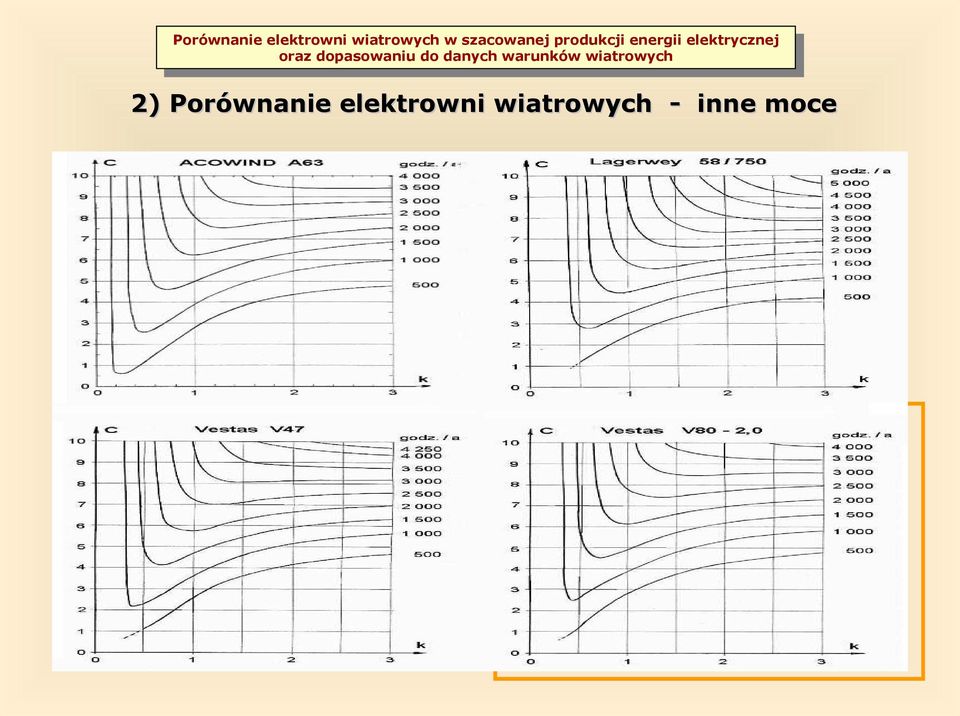

13 2) Porównanie elektrowni wiatrowych - inne moce

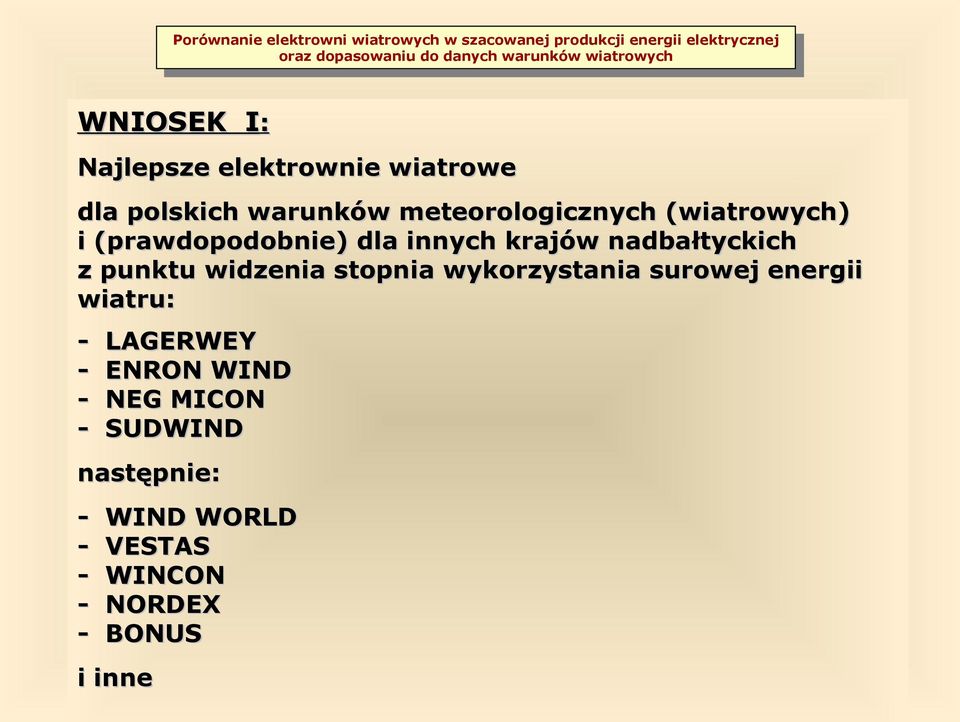

14 WNIOSEK I: I Najlepsze elektrownie wiatrowe dla polskich warunków meteorologicznych (wiatrowych) i (prawdopodobnie) dla innych krajów nadbałtyckich z punktu widzenia stopnia wykorzystania surowej energii wiatru: - LAGERWEY - ENRON WIND - NEG MICON - SUDWIND następnie: - WIND WORLD - VESTAS - WINCON - NORDEX - BONUS i inne

nadbałtyckich z punktu widzenia stopnia wykorzystania surowej energii wiatru: -

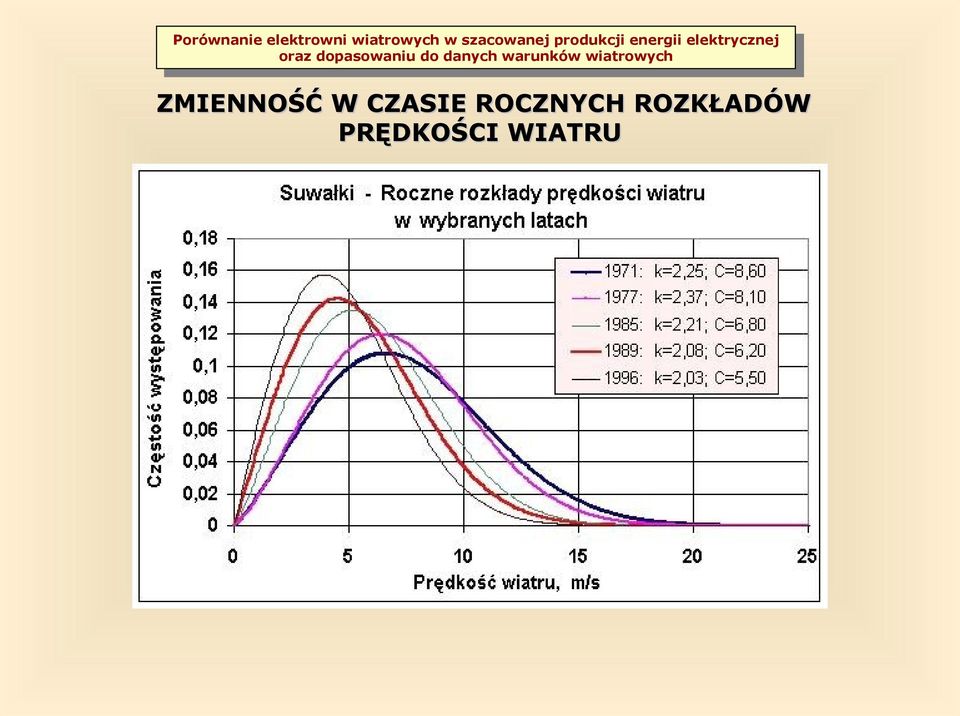

15 ZMIENNOŚĆ W CZASIE ROCZNYCH ROZKŁADÓW PRĘDKOŚCI WIATRU

16 ??? ZMIENNOŚĆ W CZASIE ROCZNYCH ROZKŁADÓW PRĘDKOŚCI WIATRU Na podstawie wykonanych pomiarów meteorologicznych obserwuje się, że: Obszary prędkości wiatru akceptowalne z punktu widzenia produkcji energii elektrycznej w elektrowniach wiatrowych - maleją z roku na rok!!! TA TENDENCJA JEST POWSZECHNA!!!?? Jeśli powyższe spostrzeżenie jest słuszne, to jak w związku z tym przewidywać rozwój energetyki wiatrowej

produkcji energii elektrycznej w elektrowniach wiatrowych - maleją z roku na rok!

17 DZIĘKUJĘ!!!
