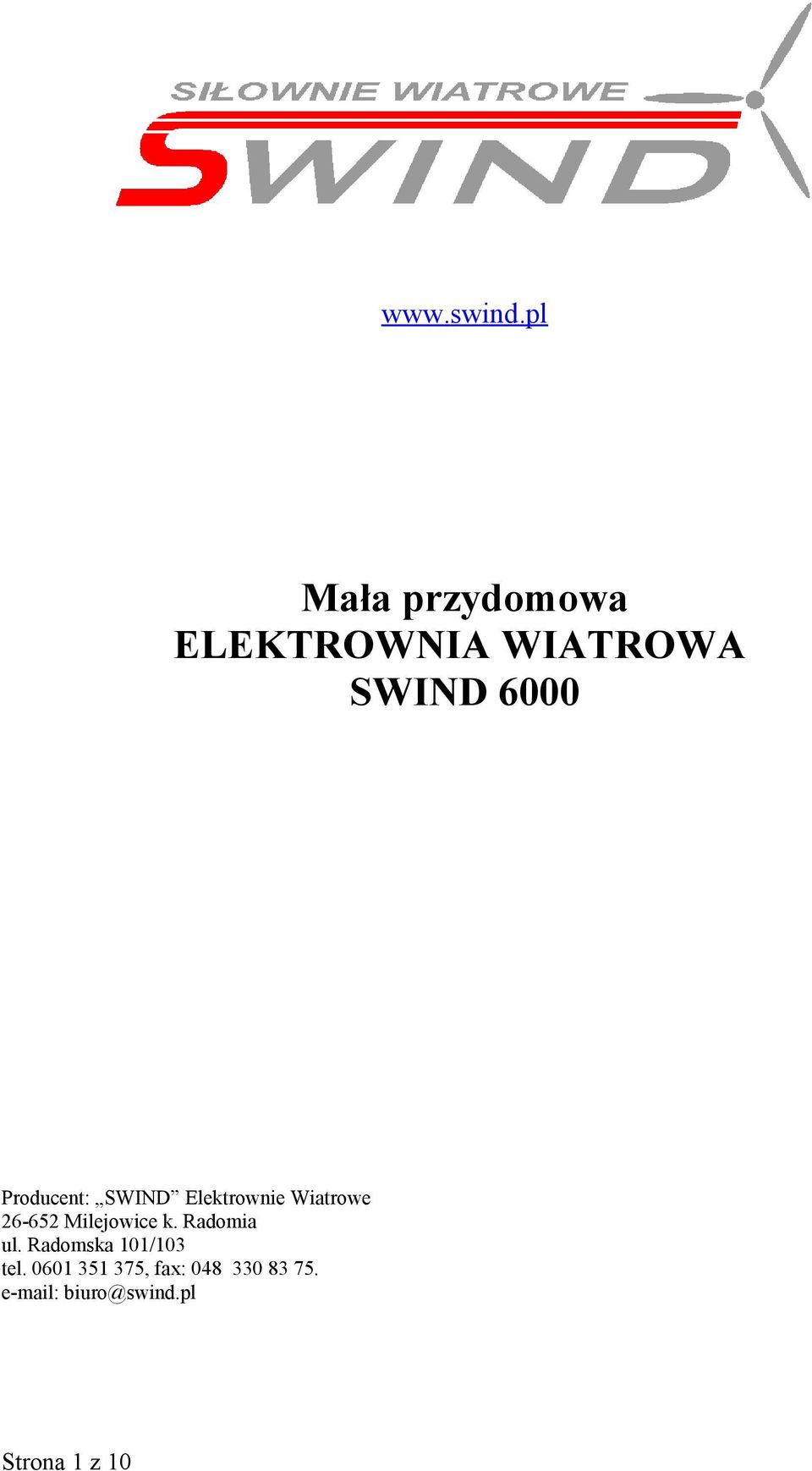

1 Mała przydomowa ELEKTROWNIA WIATROWA SWIND 6000 Producent: SWIND Elektrownie Wiatrowe Milejowice k. Radomia ul. Radomska 101/103 tel , fax: Strona 1 z 10

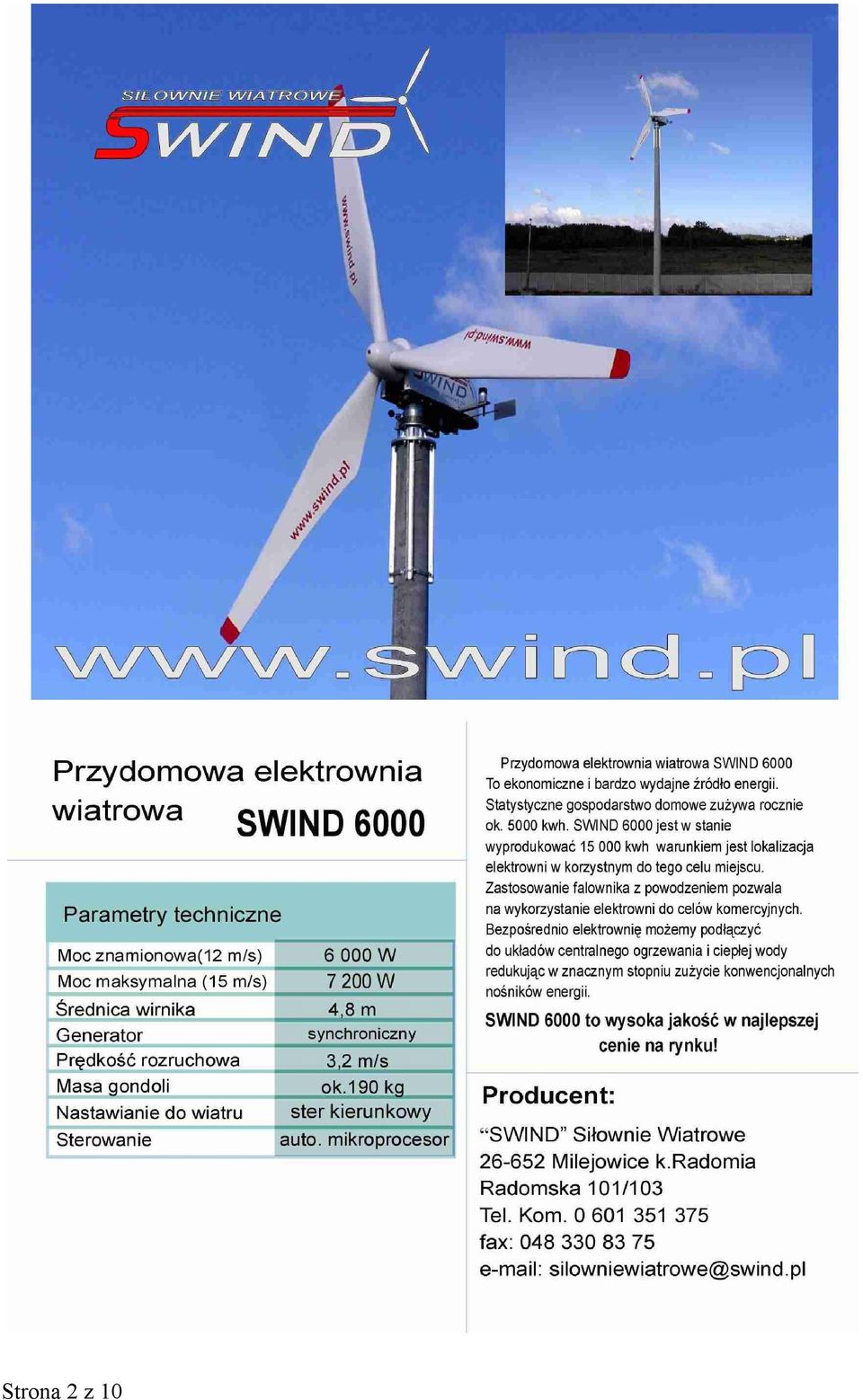

2 Strona 2 z 10

3 Strona 3 z 10

4 OPIS Elektrownia wiatrowa SWIND 6000 jako źródło energii elektrycznej posiada trójfazową prądnicę synchroniczną samowzbudną wzbudzaną magnesami trwałymi (neodymowymi). Pozwala to na generowanie energii już przy niewielkiej prędkości wiatru. Założenie projektowe to maksymalne wykorzystanie słabych i średnich prędkości wiatru. Rozruch następuje przy prędkości wiatru ok. 3,5 m/s. Krzywa wiatru to zależność ilustrująca moc elektrowni w funkcji prędkości wiatru. Z przedstawionego poniżej wykresu wynika, że znamionowa moc elektrowni jest osiągana przy prędkości wiatru ok. 12 m/s. Maksymalna prędkość wiatru została ograniczona ze względów bezpieczeństwa do 15 m/s Krzywa mocy elektrowni wiatrowej SWIND Moc (W) MOC (W) Prędkość wiatru (m/s) ZASTOSOWANIE Bezpośrednio elektrownię możemy wykorzystać do celów grzewczych np. grzanie ciepłej wody użytkowej lub wspomaganie systemu centralnego ogrzewania. W przypadku zastosowania elektrowni do wspomagania układu centralnego ogrzewania (C.O.) wystarczy w obwód z tradycyjnym kotłem np. gazowym lub olejowym wpiąć wymiennik z grzałkami. Wymierne korzyści Strona 4 z 10

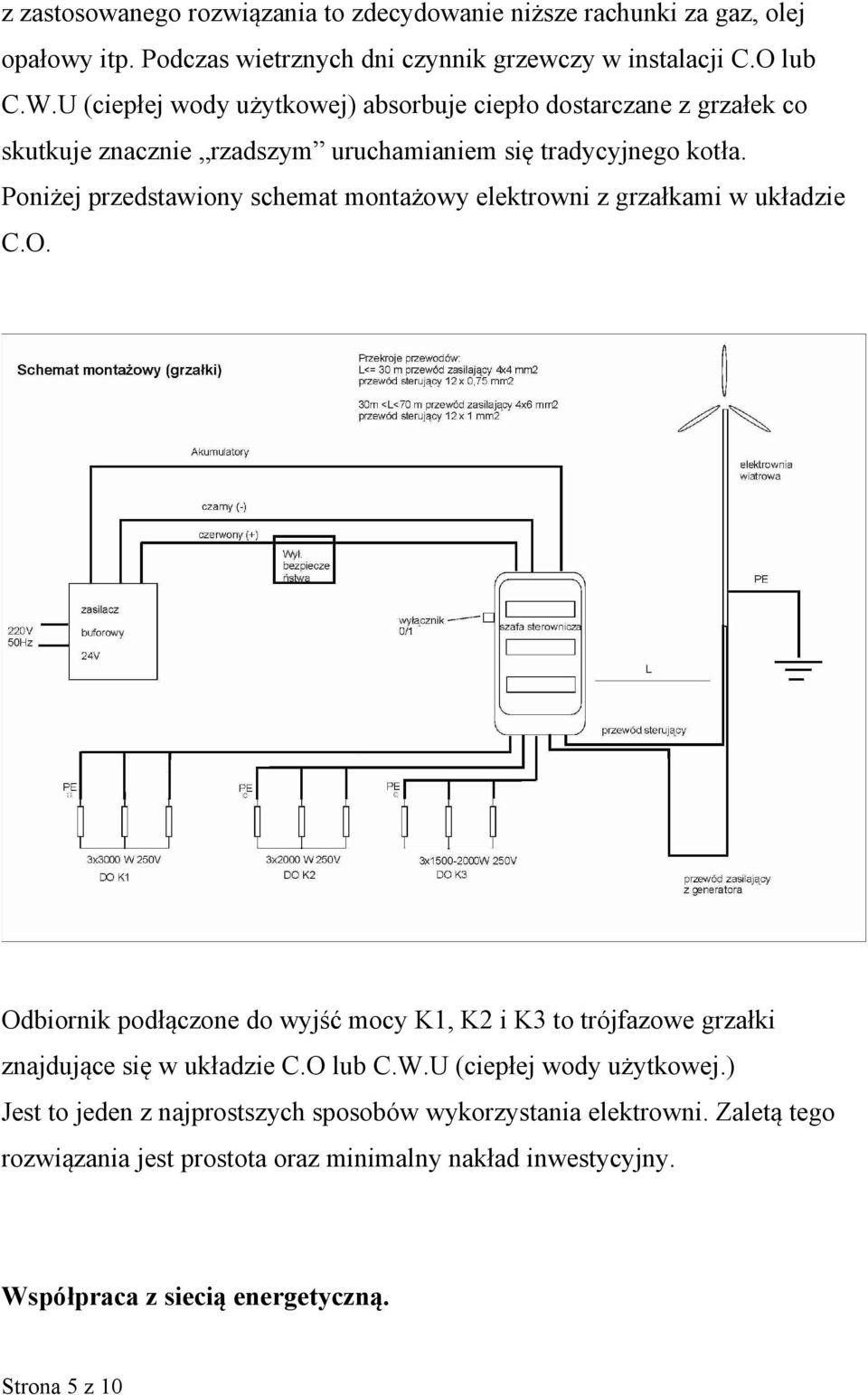

5 z zastosowanego rozwiązania to zdecydowanie niższe rachunki za gaz, olej opałowy itp. Podczas wietrznych dni czynnik grzewczy w instalacji C.O lub C.W.U (ciepłej wody użytkowej) absorbuje ciepło dostarczane z grzałek co skutkuje znacznie rzadszym uruchamianiem się tradycyjnego kotła. Poniżej przedstawiony schemat montażowy elektrowni z grzałkami w układzie C.O. Odbiornik podłączone do wyjść mocy K1, K2 i K3 to trójfazowe grzałki znajdujące się w układzie C.O lub C.W.U (ciepłej wody użytkowej.) Jest to jeden z najprostszych sposobów wykorzystania elektrowni. Zaletą tego rozwiązania jest prostota oraz minimalny nakład inwestycyjny. Współpraca z siecią energetyczną. Strona 5 z 10

6 Elektrownia posiada możliwość współpracy z zewnętrzną siecią energetyczną jednak nie bezpośrednio. Do współpracy z zewnętrzną siecią energetyczną wymagane jest urządzenia pośredniczącego pomiędzy elektrownią wiatrową a siecią. Urządzenie takie nazywamy falownikiem lub inwerterem. Zasada działania inwertera: pobiera on energię z elektrowni o zmiennych parametrach (napięcie, prąd i częstotliwość) za pośrednictwem trójfazowego mostka prostowniczego ponieważ inwerter jest zasilany z napięcia stałego i przetwarza na napięcie o parametrach sieciowych które jest oddawane bezpośrednio do sieci. Korzyść płynąca z takiego rozwiązania to zredukowanie rachunków za energię elektryczną lub w przypadku podpisania umowy z zakładem energetycznym komercyjna sprzedaż energii do sieci. Wówczas za wyprodukowaną energię elektryczną zakład energetyczny wypłaca nam pieniądze. Poniżej zdjęcie falownika typu WINDYBOY. Strona 6 z 10

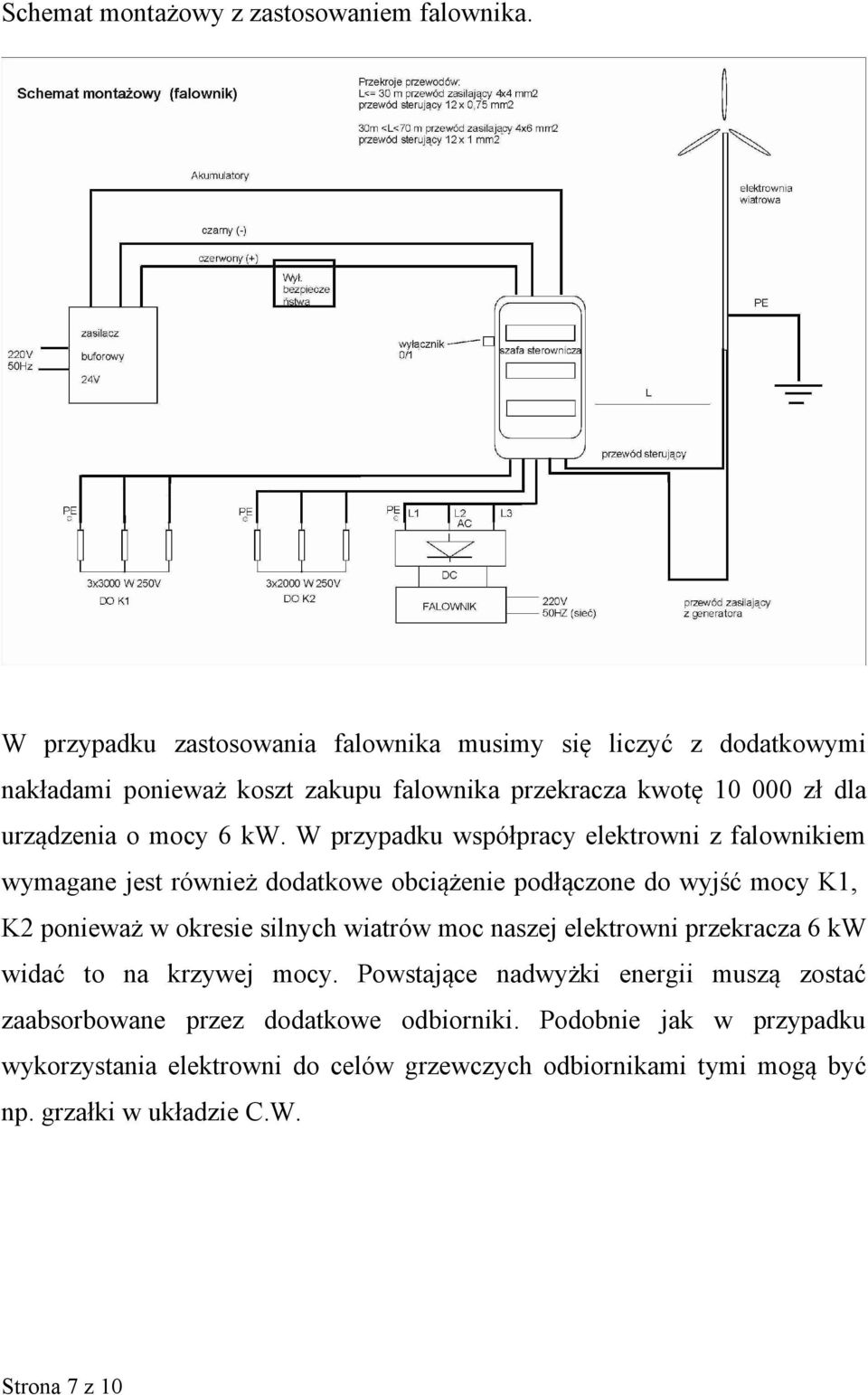

7 Schemat montażowy z zastosowaniem falownika. W przypadku zastosowania falownika musimy się liczyć z dodatkowymi nakładami ponieważ koszt zakupu falownika przekracza kwotę zł dla urządzenia o mocy 6 kw. W przypadku współpracy elektrowni z falownikiem wymagane jest również dodatkowe obciążenie podłączone do wyjść mocy K1, K2 ponieważ w okresie silnych wiatrów moc naszej elektrowni przekracza 6 kw widać to na krzywej mocy. Powstające nadwyżki energii muszą zostać zaabsorbowane przez dodatkowe odbiorniki. Podobnie jak w przypadku wykorzystania elektrowni do celów grzewczych odbiornikami tymi mogą być np. grzałki w układzie C.W. Strona 7 z 10

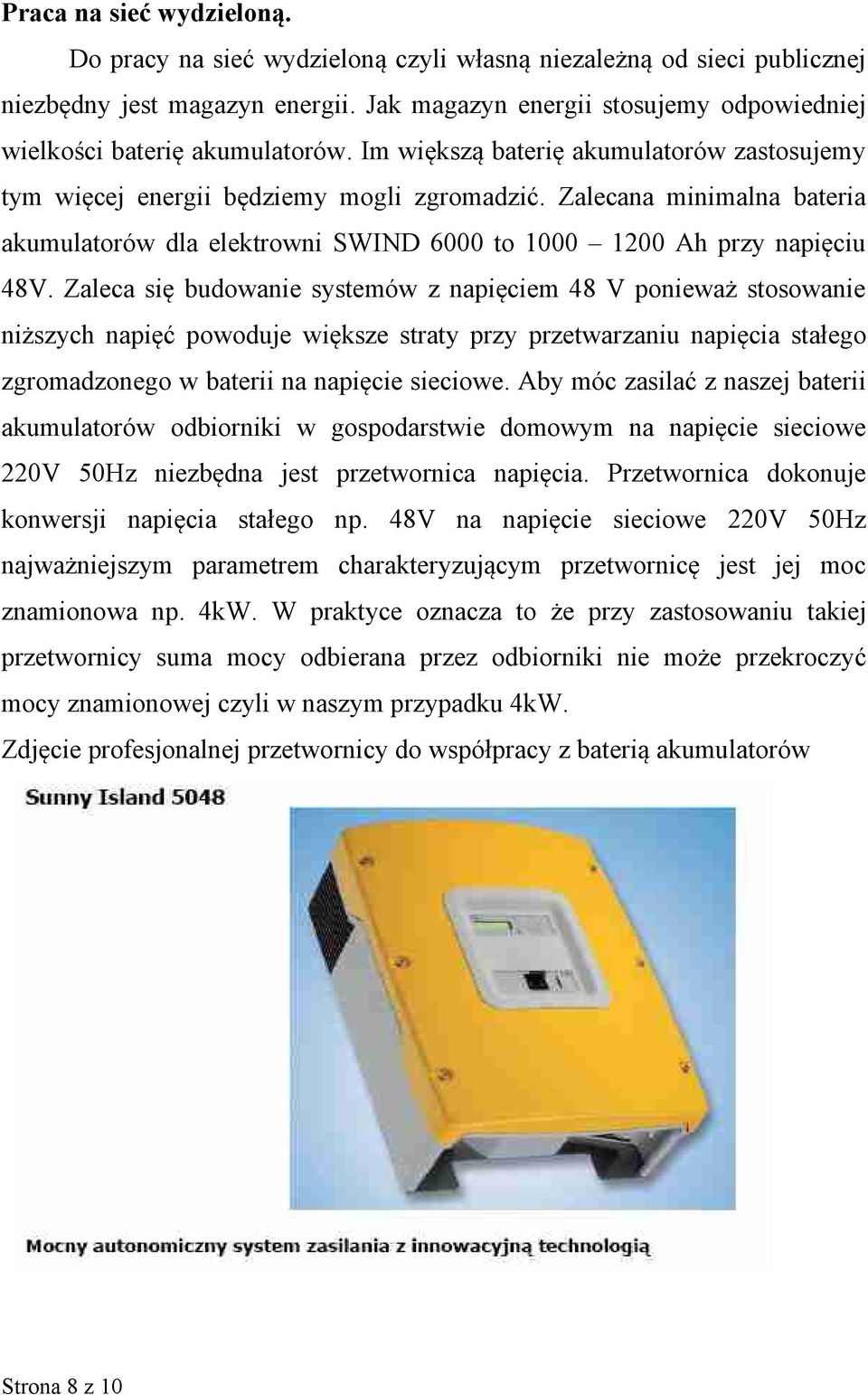

8 Praca na sieć wydzieloną. Do pracy na sieć wydzieloną czyli własną niezależną od sieci publicznej niezbędny jest magazyn energii. Jak magazyn energii stosujemy odpowiedniej wielkości baterię akumulatorów. Im większą baterię akumulatorów zastosujemy tym więcej energii będziemy mogli zgromadzić. Zalecana minimalna bateria akumulatorów dla elektrowni SWIND 6000 to Ah przy napięciu 48V. Zaleca się budowanie systemów z napięciem 48 V ponieważ stosowanie niższych napięć powoduje większe straty przy przetwarzaniu napięcia stałego zgromadzonego w baterii na napięcie sieciowe. Aby móc zasilać z naszej baterii akumulatorów odbiorniki w gospodarstwie domowym na napięcie sieciowe 220V 50Hz niezbędna jest przetwornica napięcia. Przetwornica dokonuje konwersji napięcia stałego np. 48V na napięcie sieciowe 220V 50Hz najważniejszym parametrem charakteryzującym przetwornicę jest jej moc znamionowa np. 4kW. W praktyce oznacza to że przy zastosowaniu takiej przetwornicy suma mocy odbierana przez odbiorniki nie może przekroczyć mocy znamionowej czyli w naszym przypadku 4kW. Zdjęcie profesjonalnej przetwornicy do współpracy z baterią akumulatorów Strona 8 z 10

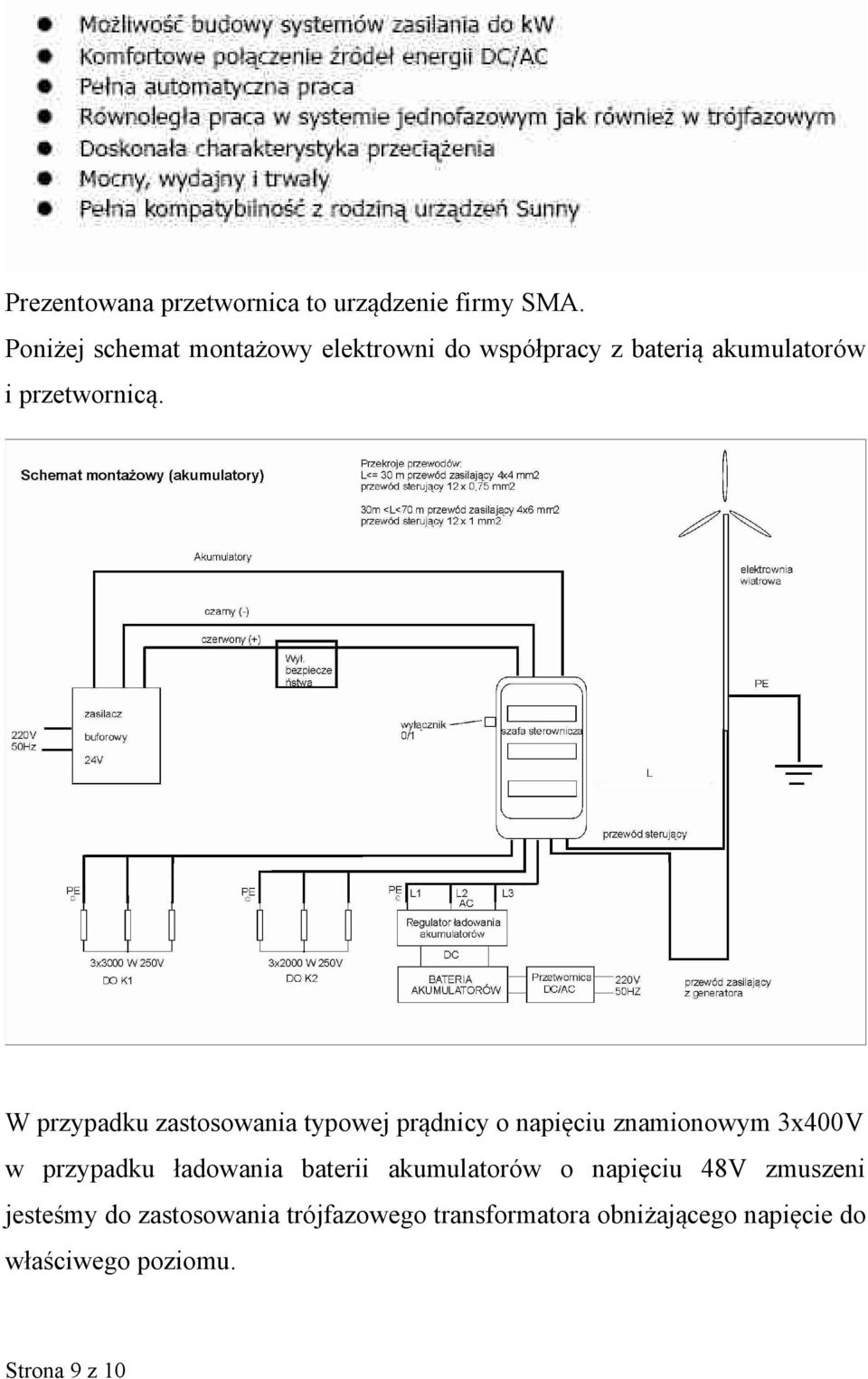

9 Prezentowana przetwornica to urządzenie firmy SMA. Poniżej schemat montażowy elektrowni do współpracy z baterią akumulatorów i przetwornicą. W przypadku zastosowania typowej prądnicy o napięciu znamionowym 3x400V w przypadku ładowania baterii akumulatorów o napięciu 48V zmuszeni jesteśmy do zastosowania trójfazowego transformatora obniżającego napięcie do właściwego poziomu. Strona 9 z 10

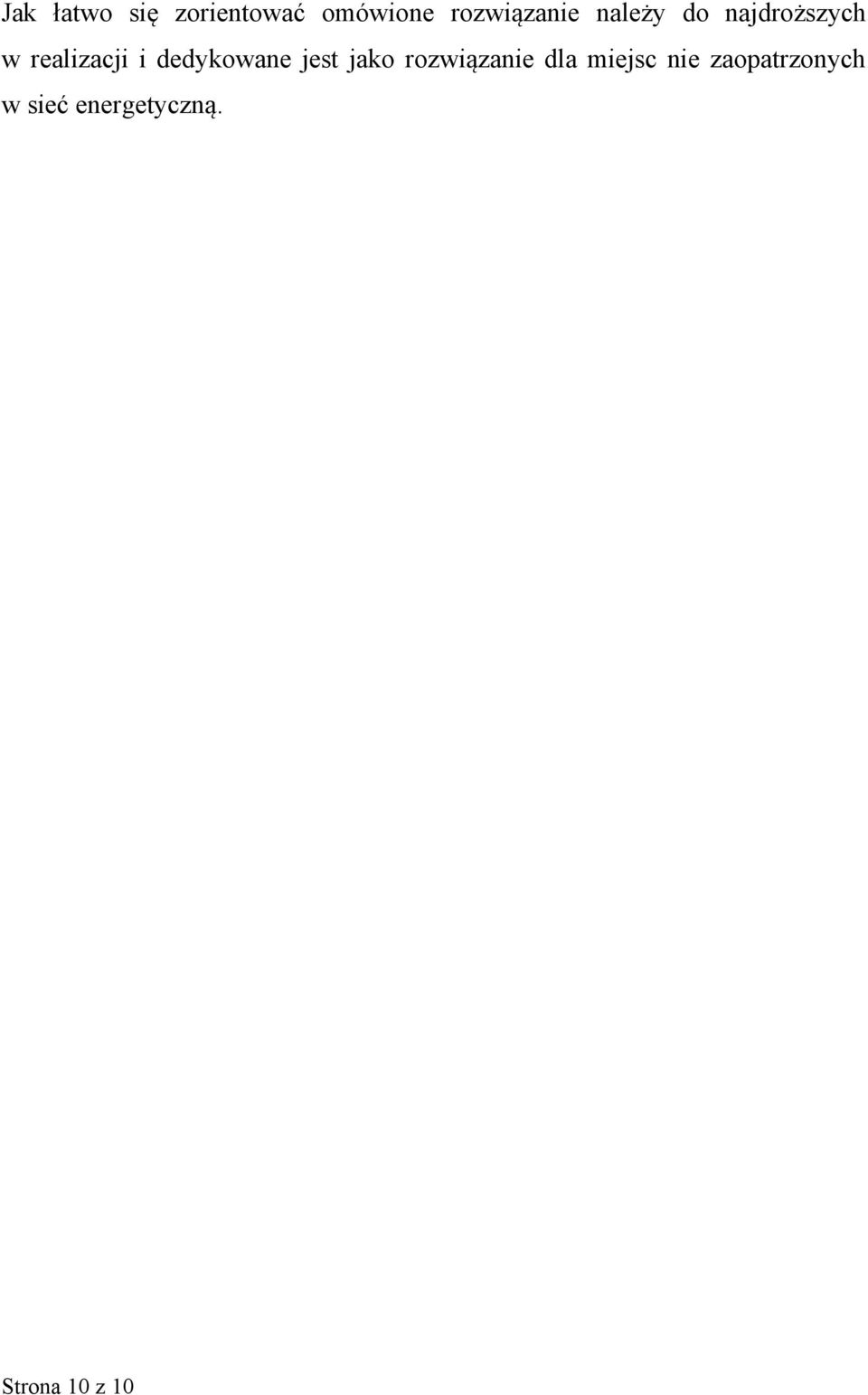

10 Jak łatwo się zorientować omówione rozwiązanie należy do najdroższych w realizacji i dedykowane jest jako rozwiązanie dla miejsc nie zaopatrzonych w sieć energetyczną. Strona 10 z 10
