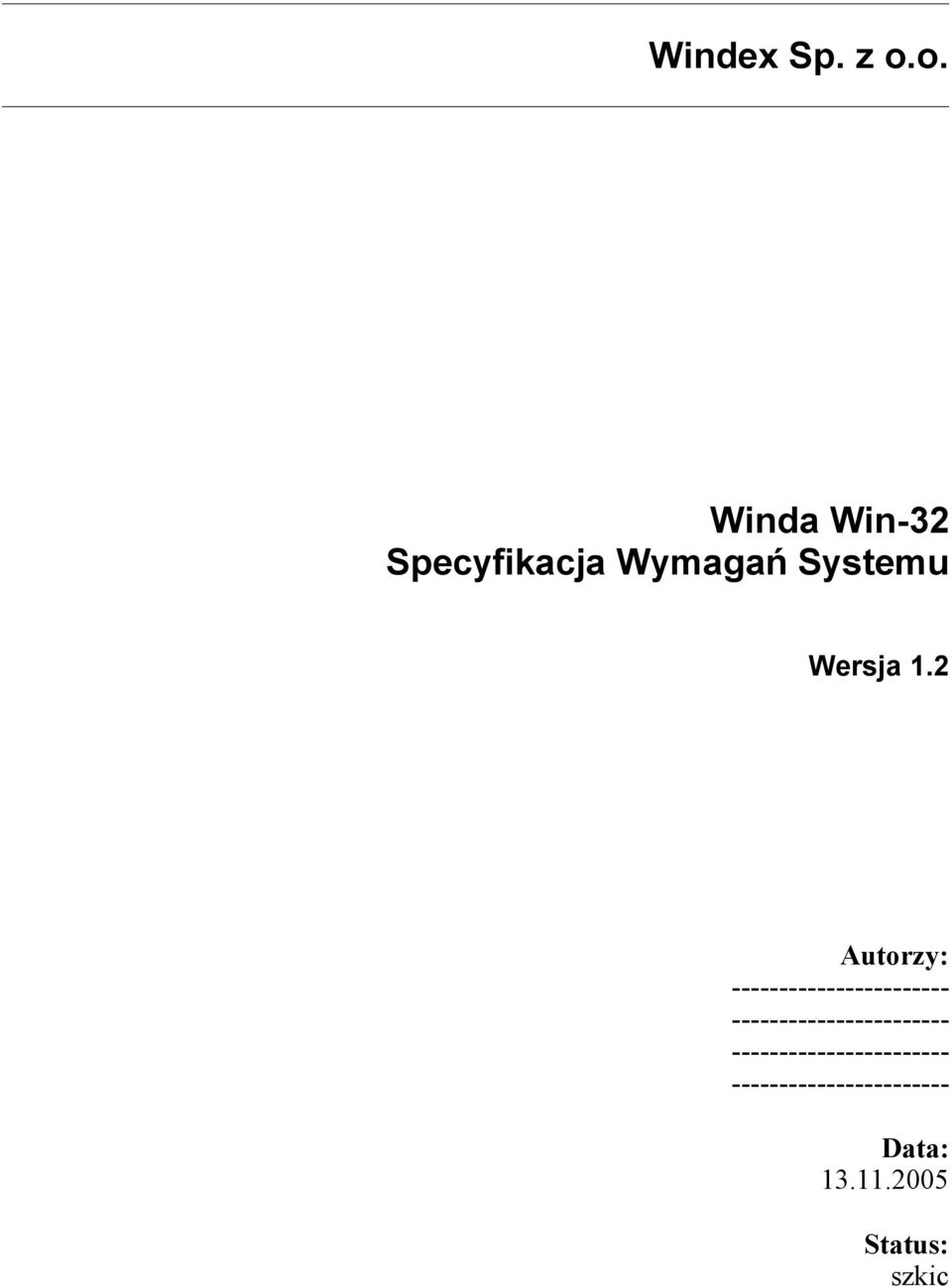

1 Windex Sp. z o.o. Winda Win-32 Specyfikacja Wymagań Systemu Wersja 1.2 Autorzy: Data: Status: szkic

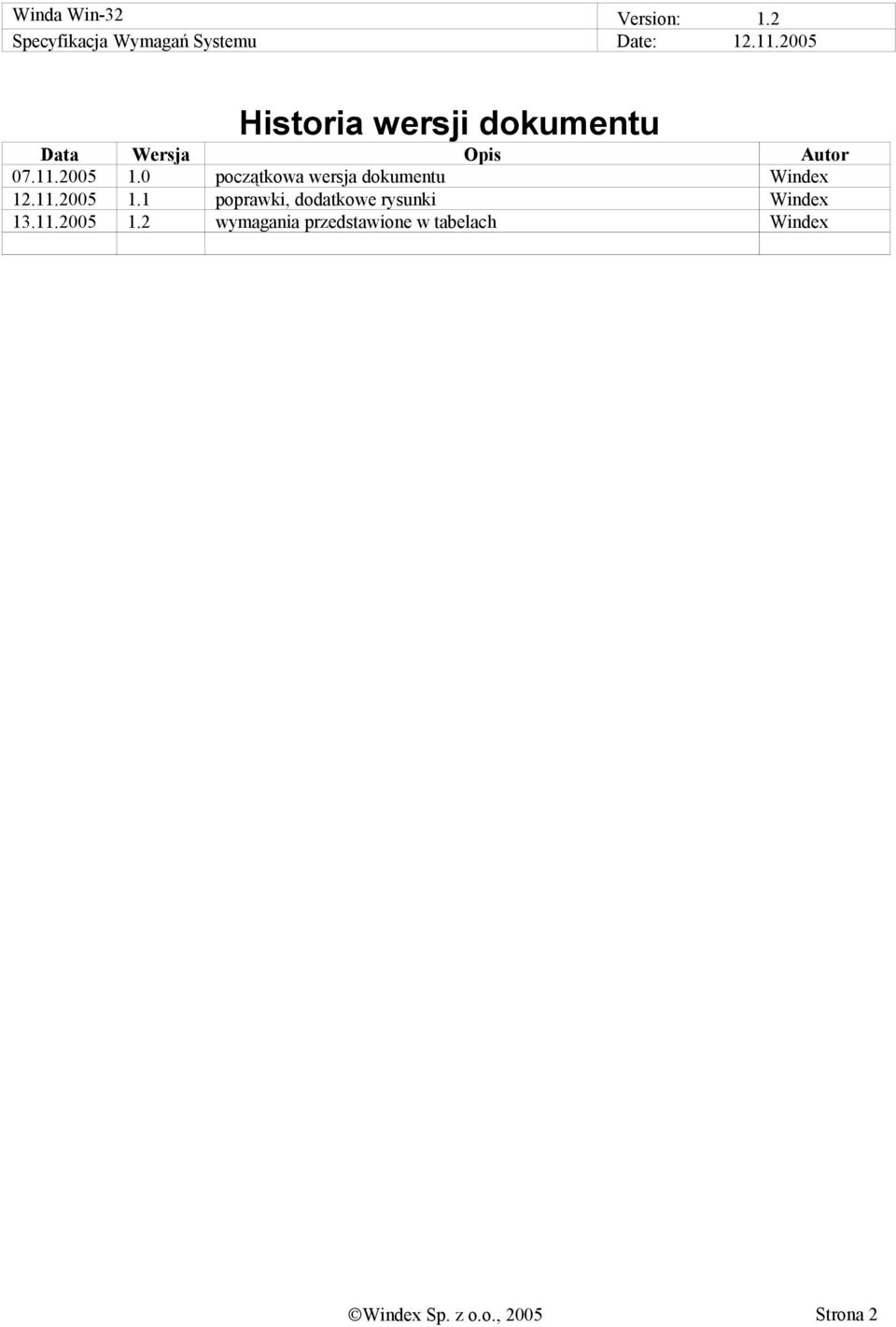

2 Historia wersji dokumentu Data Wersja Opis Autor początkowa wersja dokumentu Windex poprawki, dodatkowe rysunki Windex wymagania przedstawione w tabelach Windex Windex Sp. z o.o., 2005 Strona 2

3 Spis treści 1. Wprowadzenie Cel Zakres Definicje, Akronimy i Skróty Odnośniki Przegląd Opis ogólny Perspektywy Funkcje produktu Charakterystyka użytkowników Ograniczenia Zależności Wymagania szczegółowe Funkcjonalność Przewóz osób Oświetlenie wnętrza Blokada drzwi Obsługa sytuacji awaryjnych Używalność Prostota użycia Niezawodność Awaryjny system zasilania Zużycie mechanizmu dźwigu Wydajność Udźwig Szybkość Obsługa techniczna Gwarancja Ograniczenia projektowe Przewóz osób Ograniczenia techniczne Dokumentacja Wykończenie Kabina Drzwi przystankowe Szyb Interakcja z użytkownikami Panel sterujący (w kabinie) Panel wezwań (na piętrach) Standardy i normy...9 Windex Sp. z o.o., 2005 Strona 3

4 1. Wprowadzenie 1.1 Cel 1.2 Zakres Specyfikacja Wymagań Systemu Dokument został sporządzony w celu opisania funkcjonalności, wydajności oraz właściwośćci wytwarzanego produktu. Zawiera między innymi specyfikację interfejsu zewnętrzengo oraz okreslenie wymagań dotyczących produktu. Dokument specyfukacji wymagań przeznaczony jest do czytania zarówno przez klienta, uzytkownika jak i przez wytwórcę produktu. Przedmiotem opisu jest winda model Win-32. Urządzenie ma służyć do transportu ludzi pomiędzy piętrami budynku. Winda będzie miała szerokie zastosowanie w szybkim i komfortowym przemieszczaniu się. Umożliwi poruszanie się po lokalu osobom niepełnosprawnym. Ponadto korzystanie z windy umożliwi podziwianie pięknego widoku na góry, co niewątpliwie podniesie standard budynku. 1.3 Definicje, Akronimy i Skróty Winda urządzenie do transportu pionowego. 1.4 Odnośniki Notatka z rozmowy z klientem, r. - załącznik 1 Katalog wind na rok 2005, styczeń 2005 r., Wydawnictwo Rozwoju Transportu. 1.5 Przegląd Dokument w dalszej części zawiera ogólny opis produktu oraz zestawienie wymagań, które ma spełniać. Kolejne dwie sekcje podzielone są na mniejsze podsekcje według zaleceń zawartych w normie IEEE Std Opis ogólny 2.1 Perspektywy Winda zostanie zamontowana na zewnątrz budynku na jego północnej ścianie. Szyb windy zostanie wykonany jako przeszklona konstrukcja stalowa. Agregat hydrauliczny poruszający windą będzie zainstalowany u jej podstawy. Windex Sp. z o.o., 2005 Strona 4

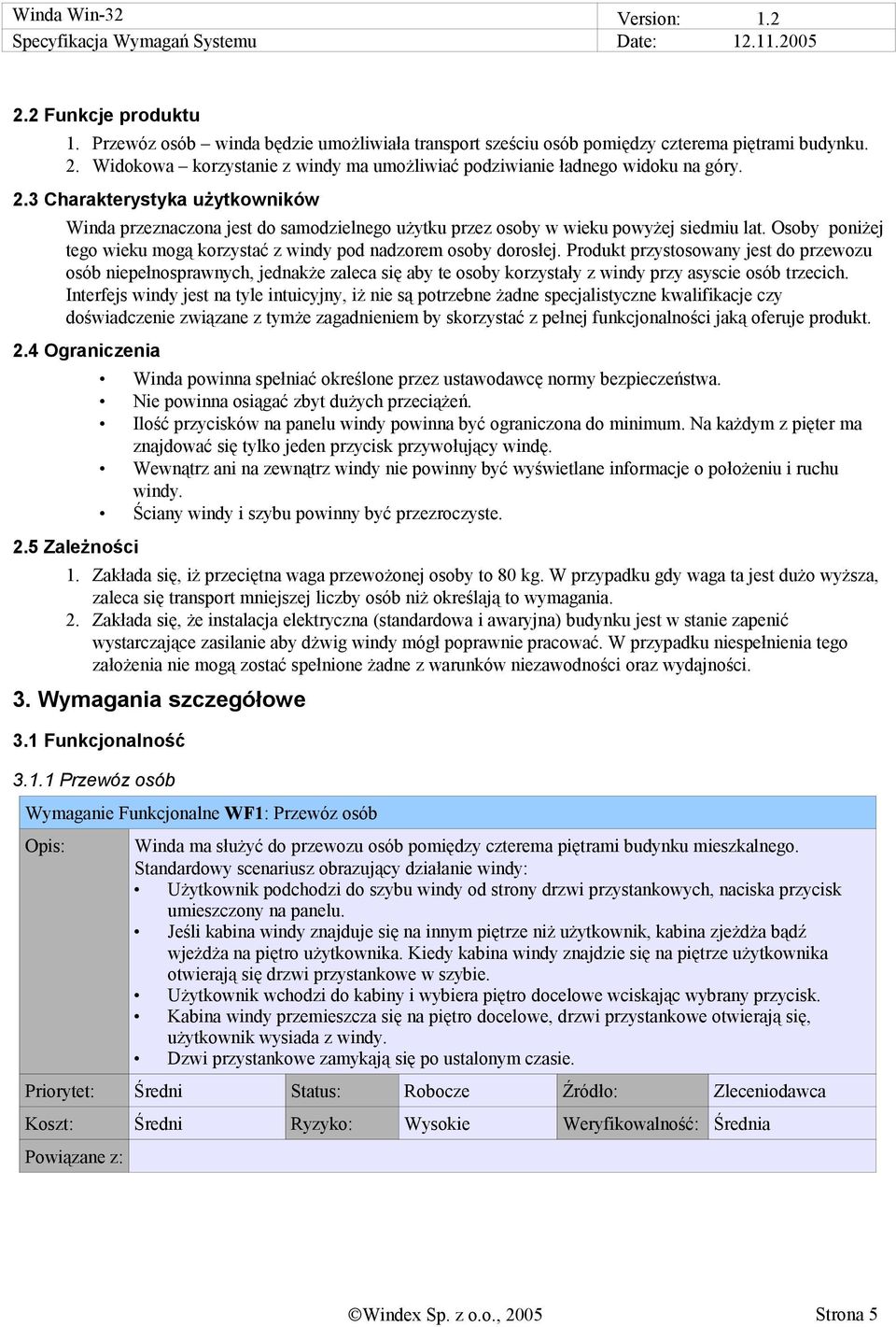

5 2.2 Funkcje produktu 1. Przewóz osób winda będzie umożliwiała transport sześciu osób pomiędzy czterema piętrami budynku. 2. Widokowa korzystanie z windy ma umożliwiać podziwianie ładnego widoku na góry. 2.3 Charakterystyka użytkowników Winda przeznaczona jest do samodzielnego użytku przez osoby w wieku powyżej siedmiu lat. Osoby poniżej tego wieku mogą korzystać z windy pod nadzorem osoby dorosłej. Produkt przystosowany jest do przewozu osób niepełnosprawnych, jednakże zaleca się aby te osoby korzystały z windy przy asyscie osób trzecich. Interfejs windy jest na tyle intuicyjny, iż nie są potrzebne żadne specjalistyczne kwalifikacje czy doświadczenie związane z tymże zagadnieniem by skorzystać z pełnej funkcjonalności jaką oferuje produkt. 2.4 Ograniczenia 2.5 Zależności Winda powinna spełniać określone przez ustawodawcę normy bezpieczeństwa. Nie powinna osiągać zbyt dużych przeciążeń. Ilość przycisków na panelu windy powinna być ograniczona do minimum. Na każdym z pięter ma znajdować się tylko jeden przycisk przywołujący windę. Wewnątrz ani na zewnątrz windy nie powinny być wyświetlane informacje o położeniu i ruchu windy. Ściany windy i szybu powinny być przezroczyste. 1. Zakłada się, iż przeciętna waga przewożonej osoby to 80 kg. W przypadku gdy waga ta jest dużo wyższa, zaleca się transport mniejszej liczby osób niż określają to wymagania. 2. Zakłada się, że instalacja elektryczna (standardowa i awaryjna) budynku jest w stanie zapenić wystarczające zasilanie aby dżwig windy mógł poprawnie pracować. W przypadku niespełnienia tego założenia nie mogą zostać spełnione żadne z warunków niezawodności oraz wydajności. 3. Wymagania szczegółowe 3.1 Funkcjonalność Przewóz osób Wymaganie Funkcjonalne WF1: Przewóz osób Winda ma służyć do przewozu osób pomiędzy czterema piętrami budynku mieszkalnego. Standardowy scenariusz obrazujący działanie windy: Użytkownik podchodzi do szybu windy od strony drzwi przystankowych, naciska przycisk umieszczony na panelu. Jeśli kabina windy znajduje się na innym piętrze niż użytkownik, kabina zjeżdża bądź wjeżdża na piętro użytkownika. Kiedy kabina windy znajdzie się na piętrze użytkownika otwierają się drzwi przystankowe w szybie. Użytkownik wchodzi do kabiny i wybiera piętro docelowe wciskając wybrany przycisk. Kabina windy przemieszcza się na piętro docelowe, drzwi przystankowe otwierają się, użytkownik wysiada z windy. Dzwi przystankowe zamykają się po ustalonym czasie. Priorytet: Średni Status: Robocze Źródło: Zleceniodawca Koszt: Średni Ryzyko: Wysokie Weryfikowalność: Średnia Windex Sp. z o.o., 2005 Strona 5

6 Wymaganie Funkcjonalne WF2: Wybór kilku pięter W przypadku wyboru kilku pięter docelowych winda wybiera kierunek tak, aby minimalizować przebytą drogę. W przypadku, gdy drogi przy wyborze góra/dół są jednakowe winda pojedzie najpierw na piętro wybrane wcześniej. Priorytet: Wysoki Status: Robocze Źródło: Zleceniodawca Koszt: Średni Ryzyko: Średnie Weryfikowalność: Wysoka Oświetlenie wnętrza Wymaganie Funkcjonalne WF3: Oświetlenie wnętrza Możliwość zamontowania oświetlenia w windzie. Priorytet: Niski Status: Robocze Źródło: Wykonawca Koszt: Średni Ryzyko: Niskie Weryfikowalność: Wysoka Blokada drzwi Wymaganie Funkcjonalne WF4: Blokada drzwi Drzwi przystankowe powinny być mechanicznie zablokowane w stanie zamkniętym w przypadku, gdy kabina nie znajduje się na tym samym piętrze. Priorytet: Średni Status: Robocze Źródło: Zleceniodawca Koszt: Średni Ryzyko: Wysokie Weryfikowalność: Wysoka Obsługa sytuacji awaryjnych Wymaganie Funkcjonalne WF5: Obsługa sytuacji awaryjnych Winda musi być wyposażona w mechaniczne, niezależne od zasilania hamulce zwalniane w sytuacjach awaryjnych przez użytkownika przyciskiem alarm lub atomatycznie w przypadku awarii mechanizmu. Samo uruchomienie hamulców również powinno odbywać się bez udziału zasilania. Powinna również istnieć możliwość awaryjnego zwolnienia blokady drzwi przystankowych przy pomocy ukrytej dźwigni zarówno od wewnątrz jak i z zewnątrz. Priorytet: Wysoki Status: Robocze Źródło: Zleceniodawca Koszt: Wysoki Ryzyko: Wysokie Weryfikowalność: Wysoka Windex Sp. z o.o., 2005 Strona 6

7 3.2 Ergonomia Prostota użycia Wymaganie Niefunkcjonalne WN1: Prostota użycia Obsługa windy powinna być prosta i intuicyjna. Sterowanie powinno odbywać się przy pomocy minimalnej możliwej liczby przycisków. Co najwyżej jeden przycisk przy drzwiach przystankowych, po jednym przycisku na każde piętro w kabinie i przycisk alarm w kabinie. Priorytet: Wysoki Status: Robocze Źródło: Zleceniodawca Koszt: Średni Ryzyko: Średnie Weryfikowalność: Niska 3.3 Niezawodność Awaryjny system zasilania Wymaganie Niefunkcjonalne WN2: Awaryjny system zasilania Winda powinna być dodatkowo podłączona do awaryjnego systemu zasilania dostępnego w budynku i automatycznie przechodzić na zasilanie awaryjne w przypadku gdy standardowe zasilanie będzie niedostępne. Takie przejście nie powinno powodować wyzwolenia mechanizmów awaryjnych. Priorytet: Wysoki Status: Robocze Źródło: Zleceniodawca Koszt: Wysoki Ryzyko: Średnie Weryfikowalność: Wysoka Zużycie mechanizmu dźwigu Wymaganie Niefunkcjonalne WN3: Zużycie mechanizmu dźwigu Przegląd i ewentualna wymiana podzespołów dźwigu w odstępach co najwyżej pięcioletnich powinny zapobiec awarii windy z powodu zużycia podzespołów. Priorytet: Średni Status: Robocze Źródło: Zleceniodawca Koszt: Niski Ryzyko: Średnie Weryfikowalność: Niska 3.4 Wydajność Udźwig Wymaganie Niefunkcjonalne WN4: Udźwig Winda musi być w stanie udźwignąć sześć osób. Udźwig standardowy: 480 kg. Priorytet: Wysoki Status: Robocze Źródło: Zleceniodawca Koszt: Średni Ryzyko: Wysokie Weryfikowalność: Średnia Windex Sp. z o.o., 2005 Strona 7

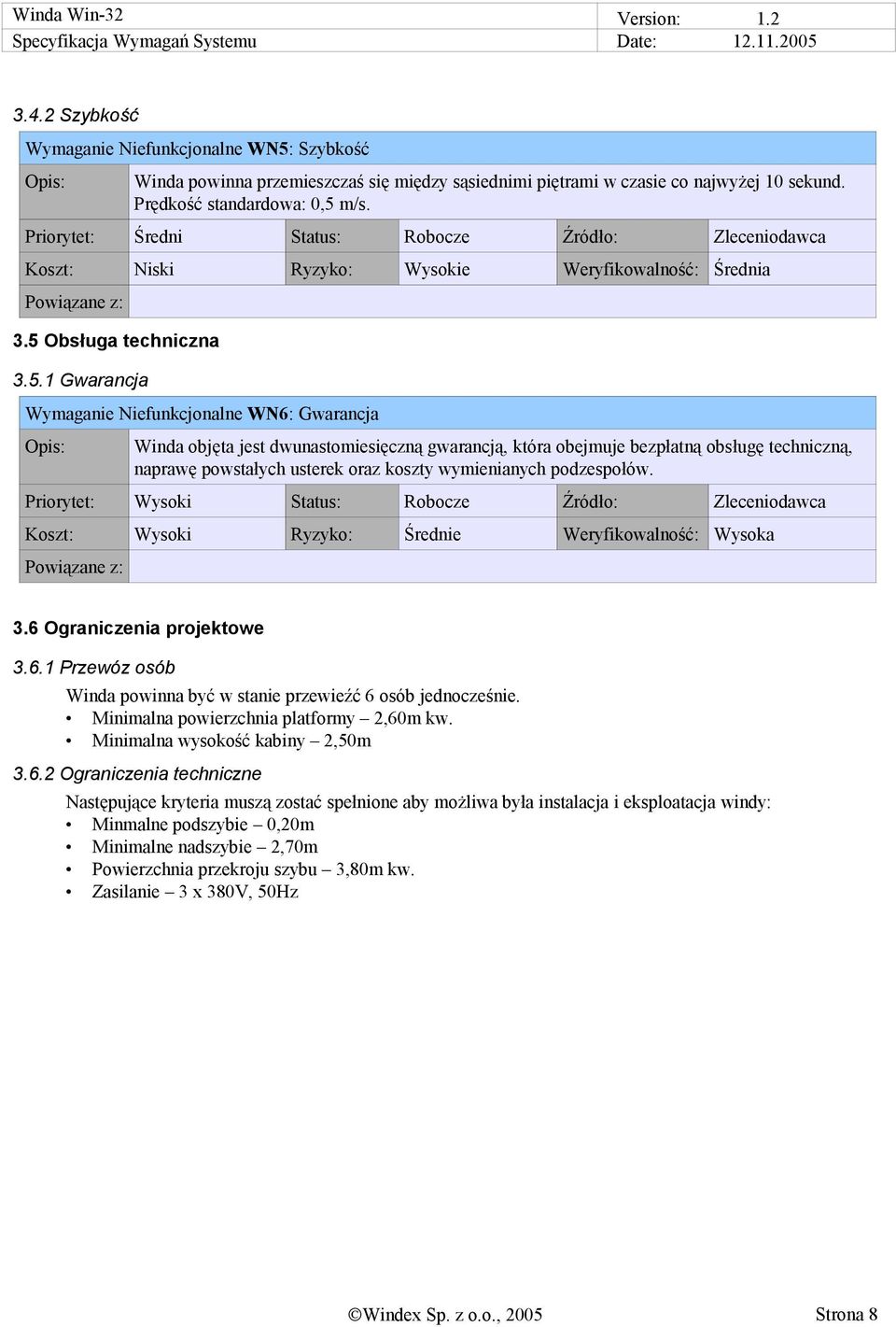

8 3.4.2 Szybkość Wymaganie Niefunkcjonalne WN5: Szybkość Winda powinna przemieszczaś się między sąsiednimi piętrami w czasie co najwyżej 10 sekund. Prędkość standardowa: 0,5 m/s. Priorytet: Średni Status: Robocze Źródło: Zleceniodawca Koszt: Niski Ryzyko: Wysokie Weryfikowalność: Średnia 3.5 Obsługa techniczna Gwarancja Wymaganie Niefunkcjonalne WN6: Gwarancja Winda objęta jest dwunastomiesięczną gwarancją, która obejmuje bezpłatną obsługę techniczną, naprawę powstałych usterek oraz koszty wymienianych podzespołów. Priorytet: Wysoki Status: Robocze Źródło: Zleceniodawca Koszt: Wysoki Ryzyko: Średnie Weryfikowalność: Wysoka 3.6 Ograniczenia projektowe Przewóz osób Winda powinna być w stanie przewieźć 6 osób jednocześnie. Minimalna powierzchnia platformy 2,60m kw. Minimalna wysokość kabiny 2,50m Ograniczenia techniczne Następujące kryteria muszą zostać spełnione aby możliwa była instalacja i eksploatacja windy: Minmalne podszybie 0,20m Minimalne nadszybie 2,70m Powierzchnia przekroju szybu 3,80m kw. Zasilanie 3 x 380V, 50Hz Windex Sp. z o.o., 2005 Strona 8

9 3.6.3 Przekrój poziomy 3.7 Dokumentacja Specyfikacja techniczna windy dostępna jest na stronie firmy: Wykończenie Kabina szkielet kabiny, barierki zabezpieczające oraz drzwi kabinowe stal nierdzewna Scotch Brite panel stal nierdzewna Scotch Brite panele sterujące przyciski ciemnoszara stal plastykowana podłoga szara wykładzina antypoślizgowa Windex Sp. z o.o., 2005 Strona 9

10 szkielet kabiny, barierki zabezpieczające oraz drzwi kabinowe stal nierdzewna Scotch Brite sufit jasna stal plastykowana Drzwi przystankowe panele teleskopowych drzwi przystankowych oraz ościeżnica stal nierdzewna Scotch Brite oraz ciemnoszara stal plastykowana Szyb zewnętrzne i wewnętrzne wykończenie konstrukcji szybu stal nierdzewna Scotch Brite 3.9 Interakcja z użytkownikami Panel sterujący (w kabinie) Panel sterujący windą umieszczony w kabinie zawierać będzie 4 przyciski pozwalające na wybór piętra docelowego oraz przycisk alarm umożliwiający pasażerom wezwanie pomocy w razie ewentualnej awarii lub wypadku. Windex Sp. z o.o., 2005 Strona 10

11 3.9.2 Panel wezwań (na piętrach) Panele umieszczone na każdym z pięter przy wejściu do windy zawierać będą przycisk służący do poinformowania mechanizmu sterującego windy o chęci skorzystania z urządzenia przez użytkownika Standardy i normy Wszystkie urządzenia wykonywane przez naszą firmę spełniają normy europejskie EN 81.1 i EN Załączniki 4.1 Załącznik 1 notatka z rozmowy z klientem Hallo?! Windex? Chcę mieć windę w budynku. Tak! Prawdziwą! Nie za dużą, ani nie za małą. Tak na 5-6 osób. Tylko żeby zbyt szybko nie jeździła, bo nie lubię hamowania. Jakiś elegancki wystrój, żeby pasował do wnętrza, może troche aluminum w środku czy coś... I ma być łatwa w obsłudze. Żadnych zbędnych przycisków. Mamy raptem 4 piętra, czyli 4 przyciski i inne, jeżeli tylko są wymagane. Rozrysujcie mi jak ten panel będzie wyglądał. A na piętrach tylko jeden przycisk! I nie chcę Windex Sp. z o.o., 2005 Strona 11

12 przedrażać! Żadnych wodotrysków, wyświetlania pięter ani kierunku ruchu windy. O! Ale za to rozsuwane drzwi by się przydały! I przeszklona żeby była, bo mamy ładny widoczek na góry. I coś wymyślcie, żeby się nie zacinała jak prądu nie będzie! Mamy w końcu po coś zasilanie awaryjne w budynku! Weźcie mi to wszystko spiszcie, przefaksujcie, podpisujemy i do roboty! Co? Jutro dopiero? No dobrze, czekam. Do widzenia. Windex Sp. z o.o., 2005 Strona 12
