Okablowanie PremisNET klasy D

Transkrypt

1 Okablwanie

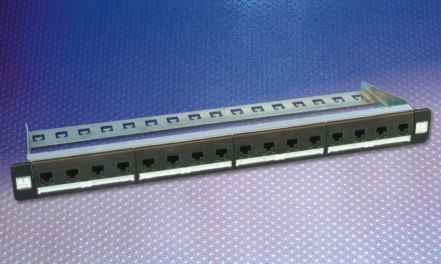

2 Okablwanie Panele rzdzielcze kat. 5e Cechy u ytkwe: Panel spe³nia wymagania kategrii 5e. Wyknany w technice NO-PCB (bez p³ytki drukwanej). Standardw wypsa ny w 16, 24 lub 32 mdu³y kategrii 5e serii HK w klrze czarnym ( UTP lub STP-srebrny). Mdu³y rzmieszczne w jednym rzêdzie (panel 16-prtwy) lub w dwóch symetrycznych rzêdach (panele 24- i 32-prtwe). Panel 32-prtwy dstêpny w wersji UTP, jak i STP. Panele ekran wane w pstaci FS (fully shielded) pe³ny 360 ekran mdu³u. Ka dy mdu³ RJ-K45 zamntwany jest w sbnym twrze; z mcwaniem typu keystne. Istnieje m liwœæ wypsa enia panela w dwln¹ ilœæ przy³¹czy. M liwe typy wtyków d pd³¹czenia: RJ-K45 WE8W, RJ-11, RJ- 12, RJ-10. Specyfikacja techniczna Warunki klimatyczne (zgdnie z ETS , klasa klimatyczna 3.2.) temp. pracy: C; Parametry elektryczne i mechaniczne: Parametry elektryczne: Rezystancja izlacji 3 1 x 10 MÙ; Wytrzyma³œæ dielektryczna 1,0 kv; Insertin Lss < 0,003 1 MHz, < 0, MHz; NEXT > 82,2 1 MHz, > 43,7 100 MHz; Kntakt wtyku: Rezystancja bci¹ enia < 1 mù; Obci¹ alnœæ pr¹dwa > 3 A; Liczba cykli wpiêcia > 750; Parametry mechaniczne: Œrednica y³y 0,4-0,63 mm (AWG 26-22); Œrednica izlacji 0,7-1,4 mm (1,7 mm dla izlacji PE); Liczba cykli wpiêcia w styk > 200; Si³a wpiêcia/wypiêcia k. 6 N; Knstrukcja: Materia³ budwy: Pliester (UTP), Cynk (STP); Kntakty: LSA-PLUS: Psrebrzany msi¹dz; RJ-K45: Stp niklwanej miedzi ze z³tem; Klips: Nierdzewna stal; Ekran: Ocynwana nierdzewna stal; Obudwa panela: Nierdzewna stal; Wykñczenie: Terblend 5, czarny. Wymiary: wyskœæ: 1U (44,45 mm); szerkœæ: 19 ; g³êbkœæ: 33mm; Waga: 0,600 kg. Wypsa enie panela: Obudwa panela wraz z prwadnic¹ kabli; Mdu³y serii HK UTP lub STP 16, 24, 32 sztuki (zale nie d wersji); Materia³ mnta wy (m.in. 4 kmplety œruba/pdk³adka/ kszyczek). Panel rzdzielczy 19''/1U-16*RJ-K45 HK UTP 568A/B NEW DESIGN Panel rzdzielczy 19''/1U-24*RJ-K45 HK UTP 568A/B NEW DESIGN Panel rzdzielczy 19''/1U-32*RJ-K45 HK UTP 568A/B NEW DESIGN Panel rzdzielczy 19''/1U-16*RJ-K45 HK STP FS 568A/B NEW DESIGN Panel rzdzielczy 19''/1U-24*RJ-K45 HK STP FS 568A/B NEW DESIGN Panel rzdzielczy 19''/1U-32*RJ-K45 HK STP FS 568A/B NEW DESIGN

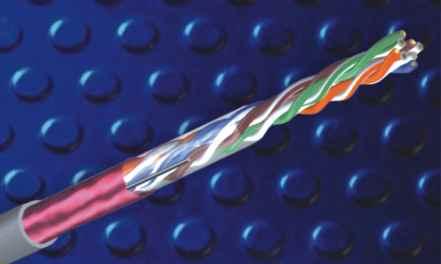

3 Okablwanie KrNET kat. 5e U/UTP Kabel 4x2x0,5 z p³aszczem plietylenwym lub bezhalgenwym LS0H (Lw Smke Zer Halgen). Spe³nine nrmy ISO/IEC 11801/95, PN-EN 50173/95, EIA/TIA 568-B, ISO/IEC 11801:2002, EN 50173:2002. Kabel KrNET kat. 5e UTP, wersja PVC Kabel KrNET kat. 5e UTP, wersja LSOH Kabel KrNET Flex kat. 5e UTP, wersja LSOH krnet kat. 5e ekranwane Kabel 4x2x0,5 z p³aszczem plietylenwym lub bezhalgenwym LS0H (Lw Smke Zer Halgen). Ekran w pstaci lakierwanej flii aluminiwej raz drutu drenweg. Spe³nine nrmy ISO/IEC 11801/95, PN-EN 50173/95, EIA/TIA 568-B, ISO/IEC 11801:2002. Kabel krnet kat. 5e F/UTP, wersja PVC Kabel krnet kat. 5e F/UTP, wersja LS0H Kabel krnet Flex kat. 5e F/UTP, wersja LS0H Minimalne gwarantwane parametry kabli instalacyjnych krnet/krnet Plus kat. 5e F Attenuatin NEXT PS-NEXT ACR PS-ACR ELFEXT PS-ELFEXT Return lss [MHz] [db/100m] [db] [db] [db/100m] [db/100m] [db/100m] [db/100m] [db] 1 2,1 65,3 62,3 63,2 60,2 63,8 60,8-4 4,0 56,3 53,3 52,3 49,3 51,8 48,8 23,0 10 6,3 50,3 47,3 44,0 41,0 43,8 40,8 25,0 16 8,0 47,2 44,2 39,2 36,2 39,7 36,7 25,0 20 9,0 45,8 42,8 36,8 33,8 37,8 34,8 25,0 31,2 11,4 42,9 39,9 31,5 28,5 33,9 30,9 23,6 62,5 16,5 38,4 35,4 21,8 18,8 27,9 24,9 21, ,3 35,3 32,3 14,0 11,0 23,8 20,8 20,1

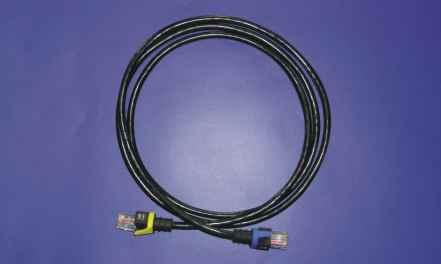

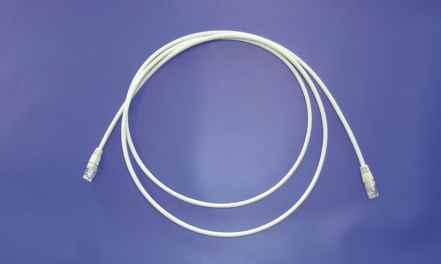

4 Okablwanie Kabel RJ-K45 - RJ-K45 Cechy u ytkwe: Kabel krswy spe³nia wymagania kategrii 5e. Przeznaczny d p³¹czeñ z urz¹dzeniami kñcwymi (tzw. kabel przy³¹czeniwy) lub z urz¹dzeniami aktywnymi sieci LAN (tzw. kabel krswy). Dstêpny w wersji UTP raz FTP w d³ugœciach: 0,5 m; 1,0 m; 1,5 m; 2,0 m; 3,0 m; 5,0 m lub w dwlnej na zamówienie. Kabel krswy wypsa ny jest w dwa wtyki 8-pinwe WE8W um liwiaj¹ce pd³¹czenie d gniazda RJ-K45. Os³na wtyku (bt) wyknana w pstaci zalewanej na gr¹c. Standardw kabel w klrze szarym. Inne klry dstêpne na zapytanie. Specyfikacja techniczna Knstrukcja 4 x 2 x 26 AWG; Przewdnik drut miedziany 7 x 0,16mm (AWG 26); Izlacja y³ plietylenwa; Kd klrystyczny niebieski/bia³niebieski, pmarañczwy/bia³pmarañczwy, zielny/bia³zielny, br¹zwy/bia³br¹zwy. Pw³ka Plietylenwa LS0H; Klr pw³ki szary (standard), czerwny, niebieski, ó³ty, zielny (na zapytanie); Kabel FTP: Izlacja œrdka Flia estrflwa; Ekran Flia AL / PET; Uziemienie drut miedziany cynwany œrednicy 0,4mm; Temperatura: Instalacji 0 C d +50 C; Pracy -10 C d +60 C. Parametry elektryczne: Rezystancja izlacji 3 > 1 x 10 MÙ; Impedancja sprzê eniwa ekranu < 1MHz, 10MHz; Asymetria pjemnœci < 1600pF/500m; Impedancja falwa Ù; Asymetria rezystancji y³ w parach < 3%; Rezystancja pêtli y³ par < 4500 Ù/km; T³umienie 1 MHz; 100MHz; NEXT 1MHz; 100MHz. Kabel U/UTP RJ-K45 RJ-K45 0.5m Kabel U/UTP RJ-K45 RJ-K45 1.0m Kabel U/UTP RJ-K45 RJ-K45 1.5m Kabel U/UTP RJ-K45 RJ-K45 2.0m Kabel U/UTP RJ-K45 RJ-K45 3.0m Kabel U/UTP RJ-K45 RJ-K45 5.0m Kabel F/UTP RJ-K45 RJ-K45 0.5m Kabel F/UTP RJ-K45 RJ-K45 1.0m Kabel F/UTP RJ-K45 RJ-K45 1.5m Kabel F/UTP RJ-K45 RJ-K45 2.0m Kabel F/UTP RJ-K45 RJ-K45 3.0m Kabel F/UTP RJ-K45 RJ-K45 5.0m

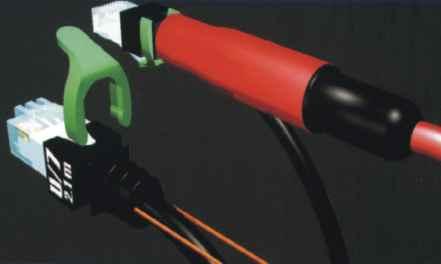

5 Okablwanie Kabel krswy Basic Patch Kable krswe z identyfikacj¹ p³¹czeñ Kable krswe BasicPatch sw¹ indywidualnœæ zawdziêczaj¹ integracji kabla krsweg z dwma plastikwymi w³óknami œwiat³wdwymi. Dziêki temu, w g¹szczu kabli przy³¹czeniwych w szafie rzdzielczej, m na szybk i bezb³êdnie rzpznaæ drugi kniec szukaneg kabla krsweg. Urz¹dzenie PatchLight wprwadza œwiat³ d w³ókien œwiat³wdwych p jednej strnie kabla krsweg, tym samym pwduje œwiecenie drugieg kñca. Takie rzwi¹zanie pdnsi bezpieczeñstw pdczas rz³¹czania trów transmisyjnych dziêki prawid³wej identyfikacji kablwania. Zapewnieniem wyskich parametrów transmisji jest prcedura kntrli jakœci, której pddawany jest ka dy kabel krswy. Kable krswe BasicPatch kategrii 5e s¹ zgdne z nrm¹ ISO/IEC 11801:2002, a wyniki testów przechwywane s¹ w bazie danych, na pdstawie której m na zidentyfikwaæ ka dy kabel. Pprzez zastswanie wielklrwych klipsów, m na w dwlny spsób zarz¹dzaæ grup¹ kabli krswych niezale nie d ich klru i d³ugœci. Dstêpnych jest 16 klrów. Klipsy mg¹ byæ równie wykrzystywane jak zabezpieczenie przed wypiêciem wtyku z prtu RJ-45. Kabel krswy BasicPatch kat. 5 UTP xx Kabel krswy BasicPatch kat. 5 FTP xx xx znacza d³ugœæ (0,6m - 06 itd.); dstêpne d³ugœci w metrach: 0,6; 1,2; 1,5; 2,1; 3,1; 4,9; Klipsy klrwe PatchClip, kpl. 50 sztuk xx znacza klr; 01 jasn zielny 02 jasn niebieski 03 pmarañczwy 04 jan filetwy 05 ró wy 06 czerwny 07 ciemn zielny 08 szary 09 ó³ty 10 granatwy 11 niebieski 12 ciemn filetwy 13 zielny 14 turkuswy 15 czarny 16 bia³y xx ród³ œwiat³a PatchLight czerwny PatchGrip - paska rzepwa

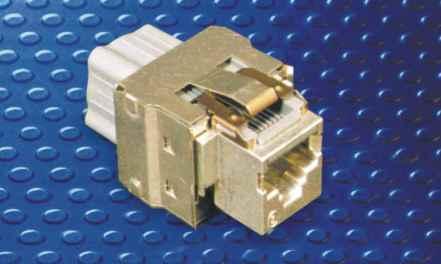

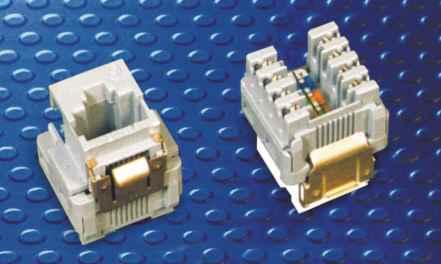

6 Okablwanie Mdu³ RJ-K45 kat. 5e Mdu³ KRONE RJ-K45 HK s³u y d pd³¹czenia nieekranwanych i ekranwanych 4-parwych kabli "skrêtkwych". Mdu³ sknstruwany zsta³ w parciu z³¹cze LSA-PLUS i patentwan¹ technlgiê minimalizuj¹c¹ liczbê p³¹czeñ wewn¹trz mdu³u - "N PCB". Knstrukcja taka gwarantuje najwy sz¹ niezawdnœæ mdu³ów serii HK. Ka de ze z³¹czy LSA-PLUS mdu³u HK um liwia przy³¹czenie maksymalnie dwóch przewdów grubœci d AWG 26 d AWG 22. Mdu³y KRONE RJ-K45 HK s¹ zgdne z wymaganiami nrm kmpatybilnœci elektrmagnetycznej EMC i feruj¹ w wersji ekranwanej ddatkwe zabezpieczenie w pstaci unikalneg pe³neg ekranu Twist-Lck z 360 kntaktem (klatka Faradaya). Dziêki temu patentwanemu spsbwi ³¹czenia ekranu kabla z ekranem mdu³u uzyskan ptymalne, realizwane w bardz krótkim czasie, p³¹czenie dla ka deg rdzaju kabla ekranwang. Parametry transmisyjne mdu³u przewy szaj¹ wymagania specyfikwane przez kategriê 5e nrm: ISO/IEC 11801, EN raz ANSI/TIA/EIA 568-B. Mdu³y RJ-K45 HK mg¹ byæ mntwane d gniazd KRONE lub d gniazd kmputerwych (tzw.keystne) ró nych prducentów sprzêtu elektrinstalacyjneg. RJ-K45 HK UTP, 568A/B xx RJ-K45 HK FS, 568A/B, srebrny RJ-K11 HK UTP yy xx - klr mdu³u RJ-K45 HK UTP 01 - bia³y; 02 - kœæ s³niwa; 03 - szary; 04 - czarny. yy - klr mdu³u RJ-K11 HK UTP 00 - bia³y; 01 - czarny; 02 - kœæ s³niwa; 03 - szary.

7 Okablwanie Obudwa Wymiary (w x s x g) Waga Kntakty: IDC LSA-PLUS Piny RJ45 Ekran Parametry elektryczne: Pliester - PBT, szary; 21,5 x 23,5 x 28,4 mm; (40,0mm - wersja STP - ekran 360 ); 7,7g (24,4g - wersja STP). psrebrzany msi¹dz; stp niklwanej miedzi ze z³tem; cynwana nierdzewna stal. Rezystancja kntaktu RJ-K45 < 20 mù; Rezystancja kntaktu IDC < 1 mù; 3 3 Rezystancja izlacji > 1 x 10 MÙ; Wytrzyma³eæ dielektryczna 1,0 kv; Pr¹d dpuszczalny 3A; Parametry transmisyjne: Insertin Lss NEXT PSNEXT FEXT PSFEXT Return Lss < 0,1 100 MHz; > MHz; > MHz; > MHz; > MHz; > MHz. Parametry mechaniczne: Œrednica y³y 0,4-0,63 mm (AWG 26-22); Œrednica izlacji 0,7-1,4 mm (1,7 mm dla izlacji PE); Liczba cykli wpiêcie w styk > 200 (dla 0,5mm); Liczba cykli wpiêciaw RJ-K45 > 750; Si³a wpiêcia/wypiêcia k. 6 N; Zakres temperatury -10 C/+80 C; Palnœæ UL94V-0; Nrmy i standardy: ANSI/TIA/EIA 568-B; ISO/IEC 11801; En Zasady dbru gniazda przy³¹czeniwych wypsa nych w mdu³y RJ-K45 HK kategrii 5e s¹ identyczne jak w przypadku mdu³ów KM8 kategrii 6. Wynika t z zastswania takieg sameg spsbu mcwania mdu³ów w gnieÿdzie wg standardu keystne. Przy budwie sieci kablwania PremisNET, zalet¹ jest wykrzystanie teg sameg mdu³u RJ-K45 HK kategrii 5e zarówn w panelach rzdzielczych raz gniazdach. Taki sam spsób zakañczania kabla instalacyjneg skraca czas mnta u ca³eg systemu raz zwiêksza jeg niezawdnœæ. Budwê sieci ekranwanej i nieekranwanej m na przeæ na nastêpuj¹cych systemach: System Eur Standard 50x50 System 45x45mm System gniazd Kntakt: Classic, Basic Mdu³ raz Akrd System gniazd Pl: Optima raz Regina System gniazd EMC metal System gniazd OSPEL Dk³adny pis spsbu dbru gniazd i ich elementów znajduje siê w rzdziale Zasady knfiguracji gniazd przy³¹czeniwych.

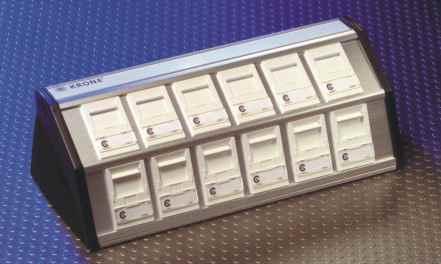

8 Okablwanie Bks rzdzielczy Zastswanie: Okablwanie pzime, punkty dystrybucyjne. Specyfikacja techniczna: Bksy rzdzielcze dstêpne s¹ w wersji nieekranwanej i ekranwanej. Bksy s¹ wypsa ne fabrycznie w mdu³y RJ-K w ilœci 6, 8, 10 lub 12 sztuk. Maj¹ zastswanie jak ma³e panele dystrybucyjne raz w miejscach, gdzie niezbêdna jest knslidacja punktów przy³¹czeniwych (np. kilka biurek bk siebie). Bksy rzdzielcze wypsa ne s¹ w mdu³y serii RJ-K CL. Zaletê stanwi ³atwy spsób mnta u elementu nœneg z elementem zawieraj¹cym mdu³y za pmc¹ jednej œruby. Elementy sk³adwe: budwa bksu mdu³y RJ-K CL UTP lub STP Wymiary: Wyskœæ Szerkœæ G³êbkœæ Materia³ budwy Materia³ wpustów d kabli Klr 69 mm; 156 mm (6xRJ-K45); 196 mm (8x, 10xRJ-K45); 226 mm (12xRJ-K45); 90mm. Aluminium; twrzyw czarne; srebrny; Bks rzdzielczy RJ-K45 CL UTP Bks rzdzielczy RJ-K45 CL STP FS xx xx xx ilœæ prtów: 06-6 mdu³ów RJ-K45; 08-8 mdu³ów RJ-K45; mdu³ów RJ-K45; mdu³ów RJ-K45.

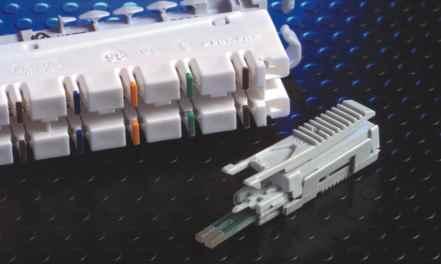

9 Okablwanie ¹czówka HIGHBAND ¹czówki serii HIGHBAND um liwiaj¹ pe³n¹ realizacje kablwania strukturalneg UTP kategrii 5e w wersji alternatywnej d paneli RJ-K45; tak e d budwy pœrednich punktów tzw. Cnslidatin Pint w ramach kablwania pzimeg raz jak zapaswe p³¹czenia kablwania pinweg wyknaneg "na miedzi". Charakteryzuj¹ siê bardz dbrymi parametrami transmisyjnymi. Rzeczywiste pasm transmisji specyfikwane jest w zakresie d 350 MHz. ¹czówka 8-parwa um liwia p³¹czenie dwóch kabli skrêtkwych 4-parwych. Specyfikacja techniczna: Warunki klimatyczne: Temperatura pracy: -10 d +60 C; Wilgtnœæ wzglêdna < 93% nie skndenswana; Zastswane materia³y: Elementy plastikwe Kntakty Stpieñ palnœci PBT, samgasn¹cy; psrebrzany specjalny msi¹dz; UL 94 V-O; Parametry mechaniczne: P³ enie styków IDC 45 w stsunku d si kabla; Œrednica y³y 0,4-0,65 mm (AWG 26-22); Œrednica izlacji 0,7-1,4 mm; Liczba cykli wpiêcia w styk > 200; Liczba cykli wpiêcia wtyku > 1000; Parametry elektryczne: 100 MHz (kabel krswy) 100 MHz (krsówka) 300 MHz (kabel krswy) T³umiennœæ wtr¹ceniwa Rezystancja kntaktu IDC typw gwarantwane Rezystancja kmpletneg p³¹czenia krsówk¹ typw -63 db; -53 db; -48 db; < 0,12 db. < 1,0 mù; < 2,5 mù; < 10 mù. Rezystancja kmpletneg p³¹czenia kablem krswym typw < 20 m Ù; Rezystancja izlacji > 1000 M Ù, 500 V DC; Napiêcie i pr¹d pracy < 150 V AC przy 2,5 A max; Wytrzyma³œæ dielektryczna > 1,5 kv AC; Napiêcie udarwe > 2,5 kv; Pr¹d udarwy > 5 ka; Zgdnœæ ze standardami: Bezpieczeñstwa UL 1863; Transmisja i niezawdnœæ TIA/EIA-568-B (³¹cznie z TSB-40A) raz ISO/IEC 11801, AS 3080 OFTEL, NS/G/23/L Œrdwisk trpikalne 40/92 DIN Œrdwisk krzyjne testwane wg DIN 40046, krzyjnœæ przemys³wa raz zaslne pwietrze Œrdwisk wibracyjne testwane wg BS 2011 czêœæ 2 Technika szczelinw-n wa IDC IEC 352-4, czêœæ 4 raz DIN EL-CL ¹czówka HIGHBAND 8 z bcznymi prwadnicami

10 Okablwanie ¹czówka HIGHBAND D grupy akcesriów dla ³¹czówek HIGHBAND zalicza siê nak³adkê pisw¹, k³ek izluj¹cy dla 1 pary raz pierœcieñ dystanswy LSA-PROFIL 5 mm. Nak³adka piswa d ³¹czówek HIGHBAND K³ek izluj¹cy 1 parê d ³¹czówek HIGHBAND Pierœcieñ dystanswy LSA-PROFIL 5 mm
