Projektowanie fizyczne i logiczne struktury sieci LAN

Transkrypt

1 Prjektwanie fizyczne i lgiczne struktury sieci LAN Prces przygtwania i realizacji prjektu fizycznej raz lgicznej sieci LAN Twrzenie lkalnej sieci kmputerwej składa się z prjektwania, wdrżenia raz testwania. Najważniejszym z nich jest etap prjektwania. Im więcej uda się zebrać infrmacji dtyczących lkalizacji sieci raz przygtwać pełną dkumentację, tym większe prawdpdbieństw skuteczneg wyknania sieci kmputerwej. Zatem przygtwanie sieci kmputerwej składają się z następujących etapów: 1. Przygtwanie dkumentacji prjektwej Na pdstawie specyfikacji wymagań pwstaje prjekt sieci lkalnej, który następnie jest udkumentwany. Prjekt sieci jest również wstępnie ceniany pd względem ksztów w frmie ksztrysu wstępneg. Z załżenia prjekt sieci uwzględnia: a. Prjekt struktury fizycznej prjekt ten zawiera takie infrmacje jak: dbór mediów transmisyjnych w zależnści d czynników śrdwiskwych, rzmieszczenie punktów dystrybucyjnych i abnenckich, użyteg typu kablwania sieciweg, rzmieszczenie gniazd sieci kmputerwej. b. Prjekt struktury lgicznej zawiera m.in. infrmacje bejmujące lgiczne adreswanie sieci 2. Mntaż sieci Na pdstawie prjektu sieci lkalnej jest realizwany mntaż kablwania raz sprzętu. 3. Pmiary i testy sieci fizycznej P wyknaniu mntażu sieci fizycznej są przeprwadzne niezbędne pmiary, z których sprządza się raprty. Na pdstawie wyników pmiarów i testów cenia się, czy mntaż sieci wyknany jest prawidłw, czy też zachdzi kniecznść wprwadzenia zmian. Ostatecznie raprty z pmiarów i badań stanwią załącznik d dkumentacji pwyknawczej.

2 4. Knfiguracja sieci lgicznej P mntażu sieci lkalnej i sprawdzeniu jeg pprawnści przeprwadza się knfigurację interfejsów sieciwych. Ustawienia knfiguracyjne przypisuje się statycznie lub dynamicznie (DHCP: ip, maska, brama, dns). 5. Pmiary i testy sieci lgicznej sieci P knfiguracji lkalnej sieci lgicznej przeprwadza się niezbędne analizy prtkłów sieciwych. W wyniku tych analiz mże zachdzić kniecznść wprwadzenia zmian w warstwie lgicznej sieci. Ostatecznie raprty z pmiarów i badań stanwią załącznik d dkumentacji pwyknawczej. 6. Przygtwanie dkumentacji pwyknawczej Na pdstawie dkumentacji prjektwej raz mntażu, knfiguracji, a także przetestwaniu sieci pwstaje dkumentacja pwyknawcza realizacji lkalnej sieci kmputerwej. Elementy struktury fizycznej sieci lkalnej 1. Media transmisyjne a czynniki śrdwiskwe W lkalnych sieciach dbór mediów transmisyjnych zależy d: rdzaju przesyłania danych, dstępu d zasbów internetu, czynników śrdwiskwych, w jakich ma funkcjnwać dana sieć kmputerwa. Wybór mediów w budynkach szczególnym znaczeniu np. zakłady prdukcyjne lub szpitale, zależy d typu budynku raz rdzaju urządzeń w nich działających. 2. Punkty dystrybucyjne i punkty abnenckie Punkty dystrybucyjny DF (ang. Distributin Frame) t centralne miejsce, w którym łączy się kablwanie pzime i pinwe z daneg bszaru. Punkty te służą również d knfiguracji płączeń między punktami abnenckimi a siecią kmputerwą. Ze względu na bsługiwane bszary wyróżniamy punkt dystrybucyjny: główny - bsługuje grupę budynków, budynkwy bsługuje jeden budynek, kndygnacyjny bsługuje jedn piętr w wielpiętrwych budynkach,

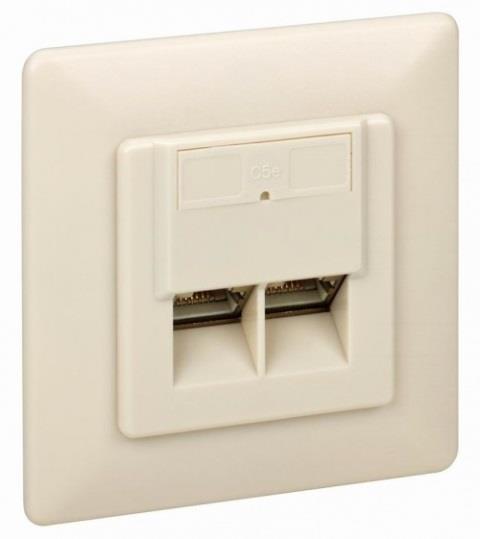

3 Fizyczną realizacją punktu dystrybucyjneg jest szafa dystrybucyjna typu rack. Budwa i wymiary szafy są pisane w standardzie IEA-310-D. Punkt abnencki zwany jest gniazdem abnenckim lub gniazdem sieci kmputerwej, t miejsce przyłączenia użytkwnika d sieci kmputerwej. Zazwyczaj są t dwa gniazda 8P8C umieszczne w puszcze natynkwej.

4 3. Typy kablwania sieciweg Okablwanie sieci kmputerwej dzielimy na 3 typ: pzime, pinwe, międzybudynkwe. Okablwanie pzime t część sieci kmputerwej, która łączy punkt abnencki z punktem dystrybucyjnym. W miejscu znacznym jak punkt dystrybucyjny znajduje się bardz duż zakńczeń kabli, które prwadzą d punktów abnenckich. Zgdnie z nrmami i zaleceniami prducentów kablwania miedzianeg maksymalna długść kabla nie pwinna przekraczać 100 m. Okablwanie pinwe częst kreślane jest jak kablwanie szkieletwe i składa się z przewdów łączących główny punkt dystrybucyjny MDF (ang. Main Distributin Frame) z pśrednimi punktami dystrybucyjnymi IDF (ang. Intermediate Distributin Frame). Najczęściej stswanymi kablami łączącymi punkty dystrybucyjne między sbą są: skrętka U/UTP nieekranwana, skrętka F/FTP ekranwana, kabel światłwdwy.
