1 WYMAGANIA W ZAKRESIE PROJEKTOWANIA ELEMENTÓW SYSTEMU PRZESYŁOWEGO Warszawa, r.

2 Spis treści: 1. Historia wprowadzania Wytycznych do projektowania 2. Wytyczne, a regulacje prawne 3. Wytyczne a inne dokumenty obowiązujące w spółce 4. Wersje ostateczne (instrukcja)-główne założenia 5. Wersje ostateczne (instrukcja)-zmiany w stosunku do wcześniejszych wersji 6. Procedura odbiorowa SESP 7. Podsumowanie

3 Historia wprowadzania Wytycznych do projektowania: Wytyczne w zakresie projektowania gazociągów, stacji i ochrony przeciwkorozyjnej gazociągów wysokiego ciśnienia w pierwszej wersji zostały wprowadzone w styczniu 2010 roku. (odstąpienie od wprowadzania ujednoliconych wymagań dla tłoczni gazu, ze względu na ich różnorodność). W sierpniu 2010 roku zaktualizowano wytyczne w zakresie projektowania systemów ochrony przeciwkorozyjnej gazociągów przesyłowych. W grudniu 2012 roku wprowadzono standard danych przestrzennych. Od września 2013 wprowadzono zaktualizowane wytyczne w zakresie projektowania. W styczniu 2015 zaktualizowano wytyczne w zakresie projektowania oraz standard danych przestrzennych i połączono wszystkie te dokumenty wraz z wymaganiami dla skrzyżowań z infrastrukturą w jedną instrukcję: PE-DY-I02 Instrukcja w zakresie wymagań do projektowania gazociągów przesyłowych, stacji gazowych, systemów ochrony przeciwkorozyjnej gazociągów przesyłowych wysokiego ciśnienia, skrzyżowań z przeszkodami terenowymi oraz w zakresie pozyskiwania i przechowywania danych przestrzennych Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A.

4 Wytyczne, a regulacje prawne: Przepisy prawa Normy i standardy zewnętrzne duża ogólność Wytyczne w zakresie projektowania duże różnice w normach dodanie wymagań ze względu na terenowe doświadczenia eksploatacyjne Uwarunkowania lokalne Szczegółowe wymagania dla konkretnego obiektu

5 Wytyczne, a regulacje prawne: W wytycznych występują odwołania do niżej wymienionych dokumentów: Prawa budowlanego, Prawa energetycznego, Prawa geodezyjnego i kartograficznego, Ustawy o badaniach i certyfikatach, Przepisów wykonawczych odpowiednich ministerstw, Norm: polskich, europejskich, amerykańskich i światowych, Norm branżowych Np.: Standardów Izby Gospodarczej Gazownictwa i norm zakładowych PGNiG S.A.

6 Wytyczne, a inne dokumenty obowiązujące w spółce: P.02.O.12 Odbiór zadań inwestycyjnych i remontowych, rozruch i przekazanie do eksploatacji obiektu sieci przesyłowej. P.02.O.02 Prace gazoniebezpieczne. P.02.O.03 Prace niebezpieczne. PE-DY-W05 Wytyczne w zakresie postępowania ze złomem oraz składnikami majątku nadającymi się do dalszego wykorzystania, powstałymi ze składników aktywów trwałych Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A.

7 Wytyczne, a inne dokumenty obowiązujące w spółce: PI-ID-W01 Wytyczne dla rur stalowych do rurociągowych systemów transportowych spełniających wymagania poziomu PSL 2. Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. PI-ID-W02 Wytyczne Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. dla zaworów kulowych Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. PI-ID-W03 Wytyczne dla zasuw klinowych Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A.

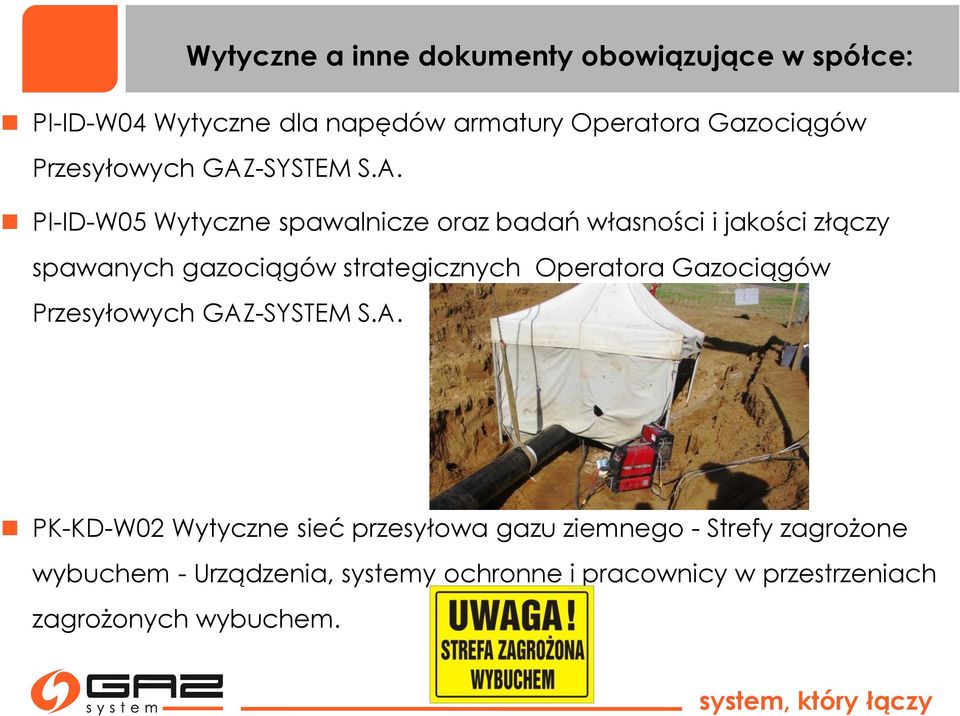

8 Wytyczne a inne dokumenty obowiązujące w spółce: PI-ID-W04 Wytyczne dla napędów armatury Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. PI-ID-W05 Wytyczne spawalnicze oraz badań własności i jakości złączy spawanych gazociągów strategicznych Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. PK-KD-W02 Wytyczne sieć przesyłowa gazu ziemnego - Strefy zagrożone wybuchem - Urządzenia, systemy ochronne i pracownicy w przestrzeniach zagrożonych wybuchem.

9 Wersje ostateczne (instrukcja)-główne założenia-gazociągi. Zakres dokumentacji projektowej. Schematy obiektów gazociągowych (ZZU, śluzy itp.). Ogólne wymagania w zakresie rur, armatury. Wymagania dotyczące spawalnictwa oraz badań (ze szczególnym uwzględnieniem personelu). Ogólne zasady badań gazociągu przed przekazaniem do eksploatacji (tłokowanie, próby ciśnieniowe).

10 Wersje ostateczne (instrukcja)-główne założenia-stacje. Zakres dokumentacji projektowej. Ustalenie elementów obowiązkowych i opcjonalnych. Ustalenie danych jakie należy podać projektantowi w wymaganiach dla konkretnego obiektu. Opisy lub schematy poszczególnych układów (np. filtracji, pomiaru, redukcji).

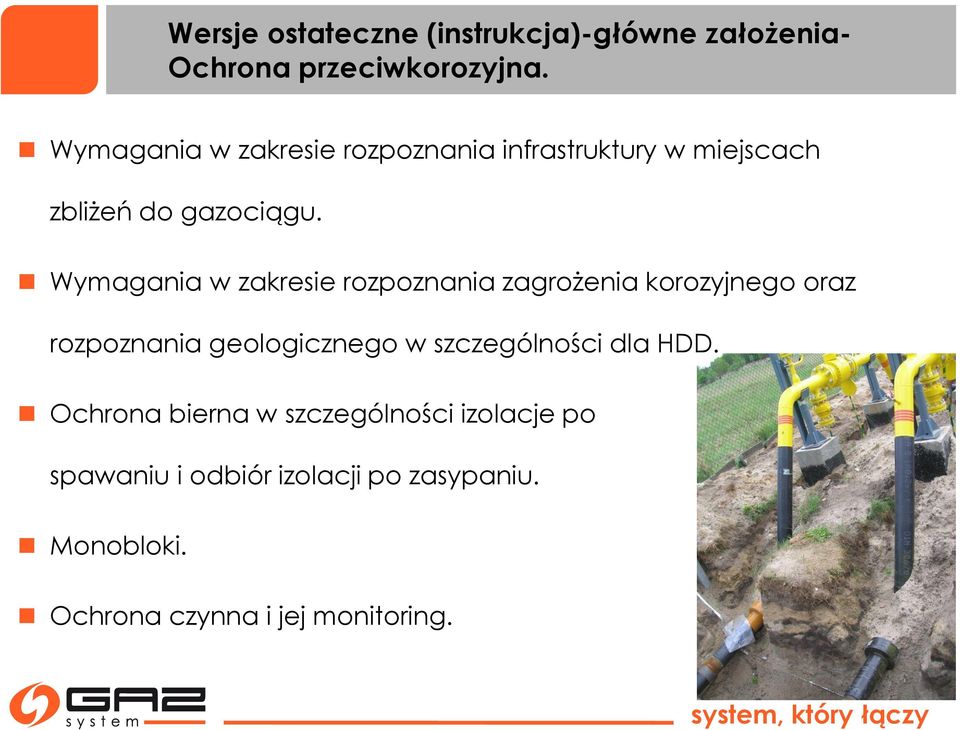

11 Wersje ostateczne (instrukcja)-główne założenia- Ochrona przeciwkorozyjna. Wymagania w zakresie rozpoznania infrastruktury w miejscach zbliżeń do gazociągu. Wymagania w zakresie rozpoznania zagrożenia korozyjnego oraz rozpoznania geologicznego w szczególności dla HDD. Ochrona bierna w szczególności izolacje po spawaniu i odbiór izolacji po zasypaniu. Monobloki. Ochrona czynna i jej monitoring.

12 Wersje ostateczne (instrukcja)-główne założenia-dane geodezyjne: Ujednolicenie treści map. Ujednolicenie zakresu opracowania. Wprowadzenie jednoznacznego układu współrzędnych. Ustalenie technicznych zasad konwersji map z innych systemów. Wprowadzenie jednolitego oprogramowania do obsługi map.

13 Wersje ostateczne (instrukcja)-główne założenia- Skrzyżowania z przeszkodami terenowymi. Zasady projektowania w zależności od rodzaju przeszkód. Określenie dodatkowych kryteriów ochrony przeciwkorozyjnej.

14 Wersje ostateczne (instrukcja)-główne zmiany w stosunku do wcześniejszych wersji. Aktualizacja przepisów prawnych. Wprowadzenie zasad nowego Rozporządzenia Ministra Gospodarki z dnia Wprowadzenie nowej normy ISO 3183 dla rur na gazociągi. Wprowadzenie zapisów o wyrobie budowlanym. Wprowadzenie zasady, że jeśli w dokumencie nie ma odwołania do konkretnego punktu normy to stosujemy najbardziej aktualną wersję normy.

15 Wersje ostateczne (instrukcja)- zmiany w stosunku do wcześniejszych wersji-gazociągi: Doprecyzowanie zasad doboru trójników na gazociągi tłokowalne. Dodanie schematów śluz do tłokowania. Uszczegółowienie wymagań dla dokumentacji projektowej w zakresie ochrony środowiska. Uszczegółowienie wymagań dla dokumentacji projektowej w zakresie przewiertów HDD. Zmiana zakresu akredytacji laboratoriów badań nieniszczących. Wprowadzenie zasad weryfikacji głównych kurków kulowych.

16 Wersje ostateczne (instrukcja)- zmiany w stosunku do wcześniejszych wersji-gazociągi:

17 Wersje ostateczne (instrukcja)- zmiany w stosunku do wcześniejszych wersji-gazociągi: Dopuszczenie dla rur ze szwem spiralnym szwu łączącego taśmy. Zmiana zasad prób udarności prób DWTT. Obniżenie równoważnika węgla Cev do 0,43. Zmiana zasad dopuszczenia weldoletów dla rur o średnicy DN 200 i powyżej. Kołnierze i uszczelki zgodne ANSI, dopuszczenie ewentualne norm europejskich.

18 Wersje ostateczne (instrukcja)- zmiany w stosunku do wcześniejszych wersji-gazociągi: Badania magnetyczno-proszkowe dla spoin gwarantowanych o grubości poniżej 8mm. Możliwość stosowania przewoźnych sprężarek dla nowych gazociągów zmiana wielkości podejścia pod manometry. Próby ciśnieniowe zgodne z wymaganiami uzgodnionymi z UDT. Zasady kontroli dostępu na ZZU dla nowobudowanych gazociągów.

19 Wersje ostateczne (instrukcja)- zmiany w stosunku do wcześniejszych wersji-stacje: Uszczegółowienie zasad projektowania pomiarów ilości i jakości gazu. Zasady kolorystyki budynków i ogrodzeń. kontener blaszany elewacja z kamyczka nat. budynek murowany elewacja stolarka inne elementy (kratki went., rynny itp.) dach ogrodzenie RAL 7035 RAL 7035 RAL 7035 RAL 7035 RAL 6018 naturalny kolor kamyczka RAL 7035 RAL 7035 RAL 7035 RAL 6018 RAL 7035 RAL 7040 RAL 7040 RAL 7040 RAL 6018 Dodanie nowego zakresu dokumentacji projektowej dotyczącej ochrony środowiska.

20 Wersje ostateczne (instrukcja)- zmiany w stosunku do wcześniejszych wersji-ochrona przeciwkorozyjna: Ciągłość elektryczna gazociągu w przypadku zastosowania monobloków do odseparowania przewiertów HDD. Terminy gwarancji i próby ciśnieniowe na monobloki. Dodanie warunków na opaski dla izolacji połączeń spawanych.

21 Wersje ostateczne (instrukcja)- zmiany w stosunku do wcześniejszych wersji- Dane geodezyjne: Doprecyzowanie zasad poprawek umiejscowienia rzeczywistego innej infrastruktury technicznej. Doprecyzowanie inwentaryzacji powykonawczej HDD. Doprecyzowanie zasad oznaczenia klas lokalizacji na mapach powykonawczych. Doprecyzowanie zasad przekazywania inwentaryzacji powykonawczej.

22 Wersje ostateczne (instrukcja)- zmiany w stosunku do wcześniejszych wersji- Skrzyżowania z przeszkodami: Doprecyzowanie skrzyżowania z rurociągami naftowymi. Usunięcie załącznika z opisami metod wykonywania przejść podziemnych pod przeszkodami terenowymi.

23 Procedura odbiorowa SESP Procedura określa: kolejność kroków odbiorowych, zasady weryfikacji dokumentacji powykonawczej, zasady segregowania dokumentacji powykonawczej. W zaktualizowanej procedurze wprowadzono szczegółowe zapisy dotyczące segregacji dokumentacji dotyczącej ochrony środowiska.

24 Podsumowanie: Wprowadzenie wytycznych do projektowania elementów systemu przesyłowego pozwoliło na: określenie minimalnych wymagań w zakresie projektowania i budowy gazociągów, stacji gazowych i ochrony przeciwkorozyjnej, ustalenie zakresu obowiązywania norm, do czasu gdy normy były nieobowiązkowe (niewynikające z obecnego Rozporządzenia), ujednolicenie wymagań w zakresie projektowania dla wszystkich Oddziałów Spółki,

25 Podsumowanie: uproszczenie odbiorów inwestycji poprzez wprowadzenie wymagań określających zakres projektów oraz powiązanie z procedurą odbiorową zadań inwestycyjnych i remontowych Systemu Eksploatacji Sieci Przesyłowej, wprowadzenie jednolitych zasad dokumentowania inwentaryzacji geodezyjnej wykonawczej i powykonawczej, ujednolicenie systemów informatycznych nadzorujących inwentaryzacje geodezyjne.

26 Dziękuję za uwagę Pion Eksploatacji
