Załącznik nr 2 Wykaz podstawowych czynności Jednostki Inspekcyjnej w zakresie odbioru dostaw armatury wraz z napędami

Transkrypt

1 PW-WI-I01-D02 Załącznik nr 2 Wykaz podstawowych Jednostki Inspekcyjnej w zakresie odbioru dostaw wraz z napędami Definicje i skróty Jednostka inspekcyjna zostanie pisemnie powiadomiona o osiągnięciu punktu. Planowana operacja produkcyjna, kontrola lub badanie mogą być przeprowadzone tylko w obecności Jednostki Inspekcyjnej. Wymagane jest przesłanie informacji do Jednostki inspekcyjnej. Planowana operacja produkcyjna, kontrola lub badanie mogą być przeprowadzone nawet pod nieobecność Jednostki Inspekcyjnej i przy braku jej pisemnego zrzeczenia się, pod tym jednakże warunkiem, że zaproszenie zostanie przesłane z uzgodnionym wyprzedzeniem. Wykonawca/Producent zobowiązany jest przedłożyć na żądanie Jednostki Inspekcyjnej dokumentację jakościową do przeglądu. Czynności Inspekcyjne Nr 1 Warunki wstępne badanie zdolności technicznych producenta 1.1 Weryfikacja wykonania wg EN Certyfikat Systemu Zarządzania Jakością w zakresie wytwarzania stalowej 1.3 Certyfikat Systemu Zarządzania Jakością w zakresie wytwarzania napędów Certyfikat Systemu Zarządzania Jakością w spawalnictwie (wymagania pełne) Weryfikacja certyfikatów/świadectw akredytacji jednostki wykonującej badania niszczące i nieniszczące poz Weryfikacja wydajności wykonawcy (zdolności techniczno organizacyjnych do realizacji zamówienia). 1.7 Weryfikacja dokumentacji technicznej pod względem zgodności z wymaganiami Zamawiającego Wydanie 2 Wersja 1 PW-WI-I01-D02 Strona 1 z 5

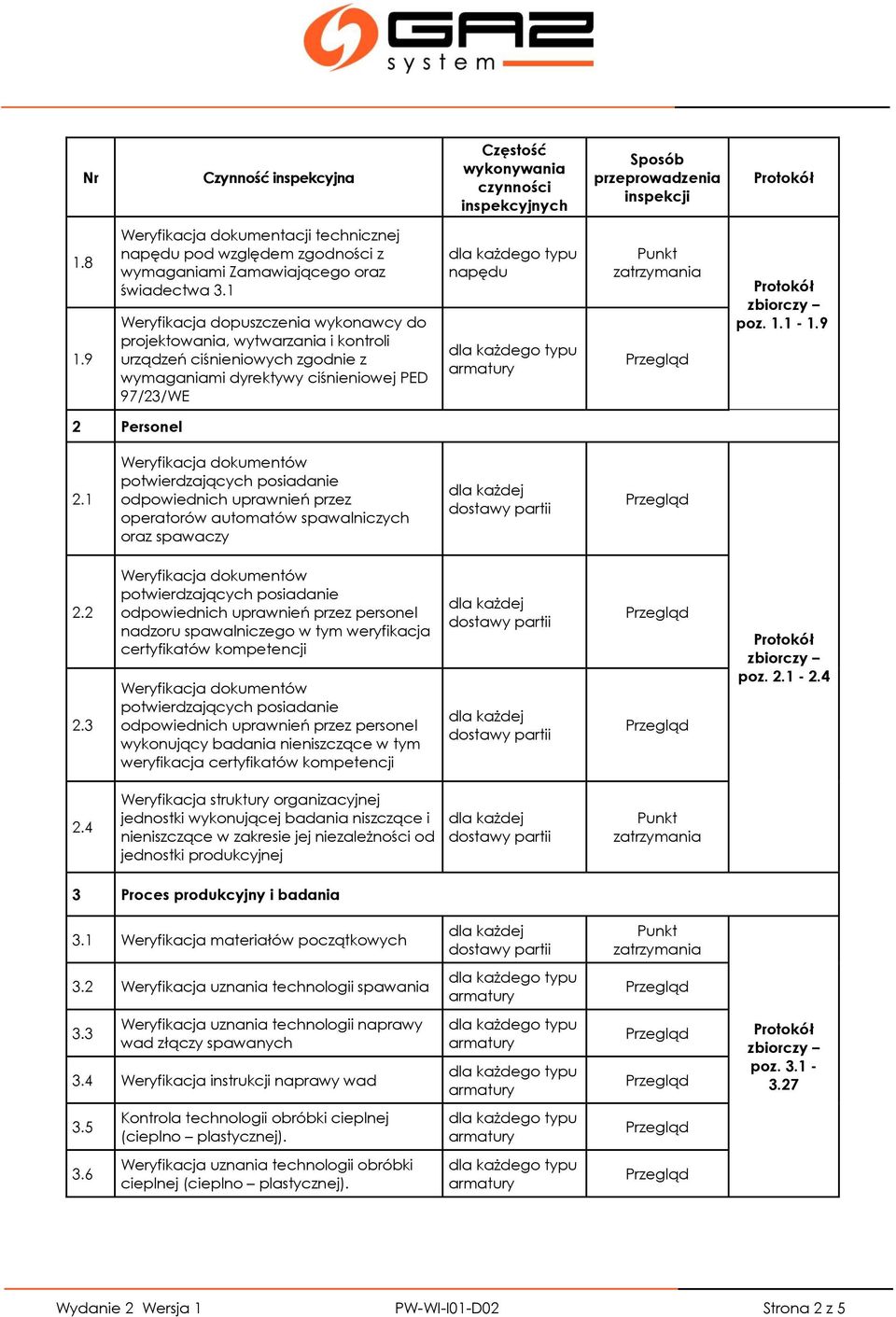

2 Weryfikacja dokumentacji technicznej pod względem zgodności z wymaganiami Zamawiającego oraz świadectwa 3.1 Weryfikacja dopuszczenia wykonawcy do projektowania, wytwarzania i kontroli urządzeń ciśnieniowych zgodnie z wymaganiami dyrektywy ciśnieniowej PED 97/23/WE poz Personel 2.1 odpowiednich uprawnień przez operatorów automatów spawalniczych oraz spawaczy odpowiednich uprawnień przez personel nadzoru spawalniczego w tym weryfikacja certyfikatów kompetencji odpowiednich uprawnień przez personel wykonujący badania nieniszczące w tym weryfikacja certyfikatów kompetencji poz Weryfikacja struktury organizacyjnej jednostki wykonującej badania niszczące i nieniszczące w zakresie jej niezależności od jednostki produkcyjnej 3 Proces produkcyjny i badania 3.1 Weryfikacja materiałów początkowych 3.2 Weryfikacja uznania technologii spawania 3.3 Weryfikacja uznania technologii naprawy wad złączy spawanych 3.4 Weryfikacja instrukcji naprawy wad 3.5 technologii obróbki cieplnej (cieplno plastycznej). 3.6 Weryfikacja uznania technologii obróbki cieplnej (cieplno plastycznej). Wydanie 2 Wersja 1 PW-WI-I01-D02 Strona 2 z 5

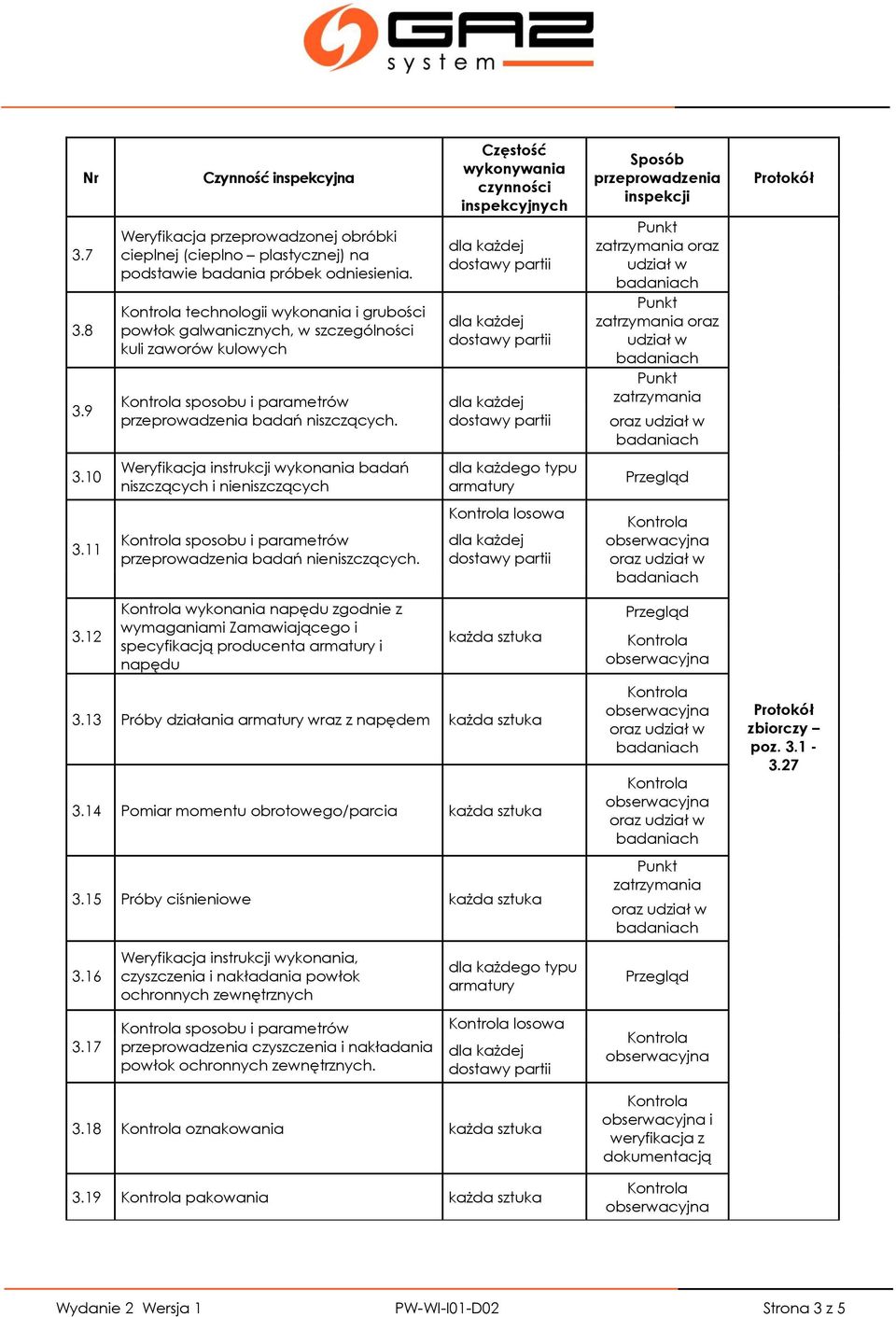

3 Weryfikacja przeprowadzonej obróbki cieplnej (cieplno plastycznej) na podstawie badania próbek odniesienia. technologii wykonania i grubości powłok galwanicznych, w szczególności kuli zaworów kulowych sposobu i parametrów badań niszczących. oraz udział w oraz udział w 3.10 Weryfikacja instrukcji wykonania badań niszczących i nieniszczących 3.11 sposobu i parametrów badań nieniszczących. losowa 3.12 wykonania zgodnie z wymaganiami Zamawiającego i specyfikacją producenta i 3.13 Próby działania wraz z napędem 3.14 Pomiar momentu obrotowego/parcia 3.15 Próby ciśnieniowe 3.16 Weryfikacja instrukcji wykonania, czyszczenia i nakładania powłok ochronnych zewnętrznych 3.17 sposobu i parametrów czyszczenia i nakładania powłok ochronnych zewnętrznych. losowa 3.18 oznakowania 3.19 pakowania i weryfikacja z dokumentacją Wydanie 2 Wersja 1 PW-WI-I01-D02 Strona 3 z 5

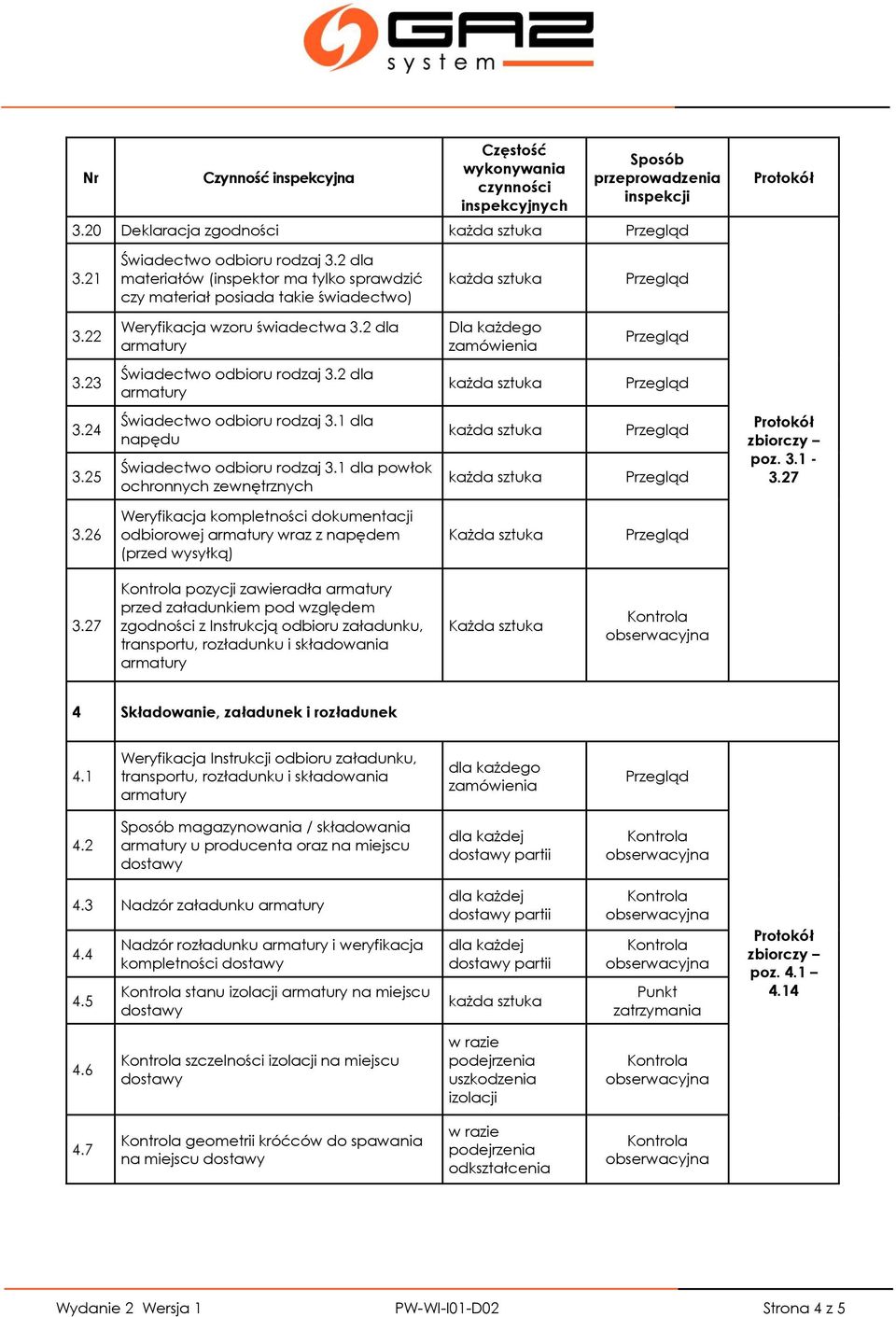

4 3.20 Deklaracja zgodności 3.21 Świadectwo odbioru rodzaj 3.2 dla materiałów (inspektor ma tylko sprawdzić czy materiał posiada takie świadectwo) 3.22 Weryfikacja wzoru świadectwa 3.2 dla Dla każdego zamówienia 3.23 Świadectwo odbioru rodzaj 3.2 dla Świadectwo odbioru rodzaj 3.1 dla Świadectwo odbioru rodzaj 3.1 dla powłok ochronnych zewnętrznych 3.26 Weryfikacja kompletności dokumentacji odbiorowej wraz z napędem (przed wysyłką) pozycji zawieradła przed załadunkiem pod względem zgodności z Instrukcją odbioru załadunku, transportu, rozładunku i składowania 4 Składowanie, załadunek i rozładunek 4.1 Weryfikacja Instrukcji odbioru załadunku, transportu, rozładunku i składowania dla każdego zamówienia 4.2 magazynowania / składowania u producenta oraz na miejscu 4.3 Nadzór załadunku Nadzór rozładunku i weryfikacja kompletności stanu izolacji na miejscu poz szczelności izolacji na miejscu w razie podejrzenia uszkodzenia izolacji 4.7 geometrii króćców do spawania na miejscu w razie podejrzenia odkształcenia Wydanie 2 Wersja 1 PW-WI-I01-D02 Strona 4 z 5

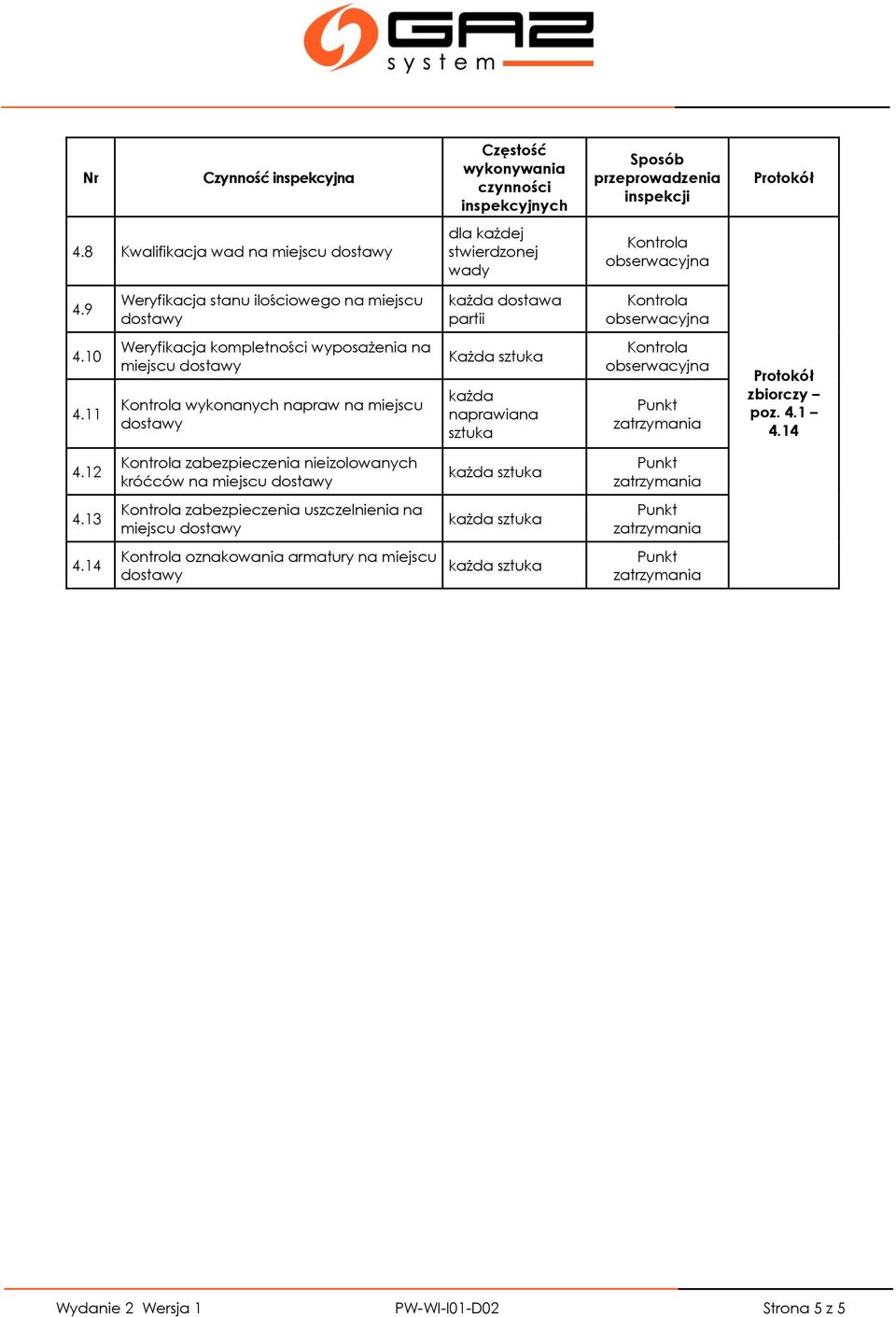

5 4.8 Kwalifikacja wad na miejscu stwierdzonej wady 4.9 Weryfikacja stanu ilościowego na miejscu każda dostawa partii Weryfikacja kompletności wyposażenia na miejscu wykonanych napraw na miejscu każda naprawiana sztuka poz zabezpieczenia nieizolowanych króćców na miejscu 4.13 zabezpieczenia uszczelnienia na miejscu oznakowania na miejscu Wydanie 2 Wersja 1 PW-WI-I01-D02 Strona 5 z 5
