1 JEDNOSTKA PROJEKTOWA DOMAR Budownictwo Architektura OPRACOWANIE PROJEKT ROZBIÓRKI etap: PB-PW branża: budowlana egzemplarz liczba stron.. DANE INWESTYCJI nazwa inwestycji: lokalizacja: nr działki : obręb: BUDOWA BUDYNKU MIESZKALNEGO WIELORODZINNEGO- SOCJALNEGO Z ODDZIELNYMI LOKALAMI MIESZKALNYMI Z INFRASTRUKTURĄ TECHNICZNĄ I ZAGOSPODAROWANIEM TERENU Ostrów Wielkopolski, ul. Wrocławska 4/ inwestor: GMINA MIASTO OSTRÓW WIELKOPOLSKI Al. Powstańców Wielkopolskich Ostrów Wielkopolski OŚWIADCZENIE Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz.U z 2006 roku, nr. 133, poz. 935 z pózn. zm.) oświadczam, że projekt rozbiórki został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. ZESPÓŁ PROJEKTOWY funkcja imię i nazwisko nr uprawnień / specjalność podpis Projektant: mgr inż. Stanisław Rześniowiecki UAN /93 konstr.-budowlana Opracowanie: mgr inż. arch. Marcin Rześniowiecki - mgr inż. arch. Weronika Nawrot mgr inż. arch. Łukasz Ratajczyk - - DATA OPRACOWANIA Ostrów Wielkopolski, Wrzesień 2012 r

2 2.0. SPIS ZAWARTOŚCI : lp. numer strony 1. Strona tytułowa projektu 1 2. Spis zwartości projektu 2 3. Dokumenty formalno prawne Opis techniczny do projektu rozbiórki Część rysunkowa branży architektonicznej SPIS RYSUNKÓW nr tytuł skala numer strony rysunku R1 Plansza stanu istniejącego i rozbiórek 1: ZAGOSPODAROWANIEM TERENU str. 2

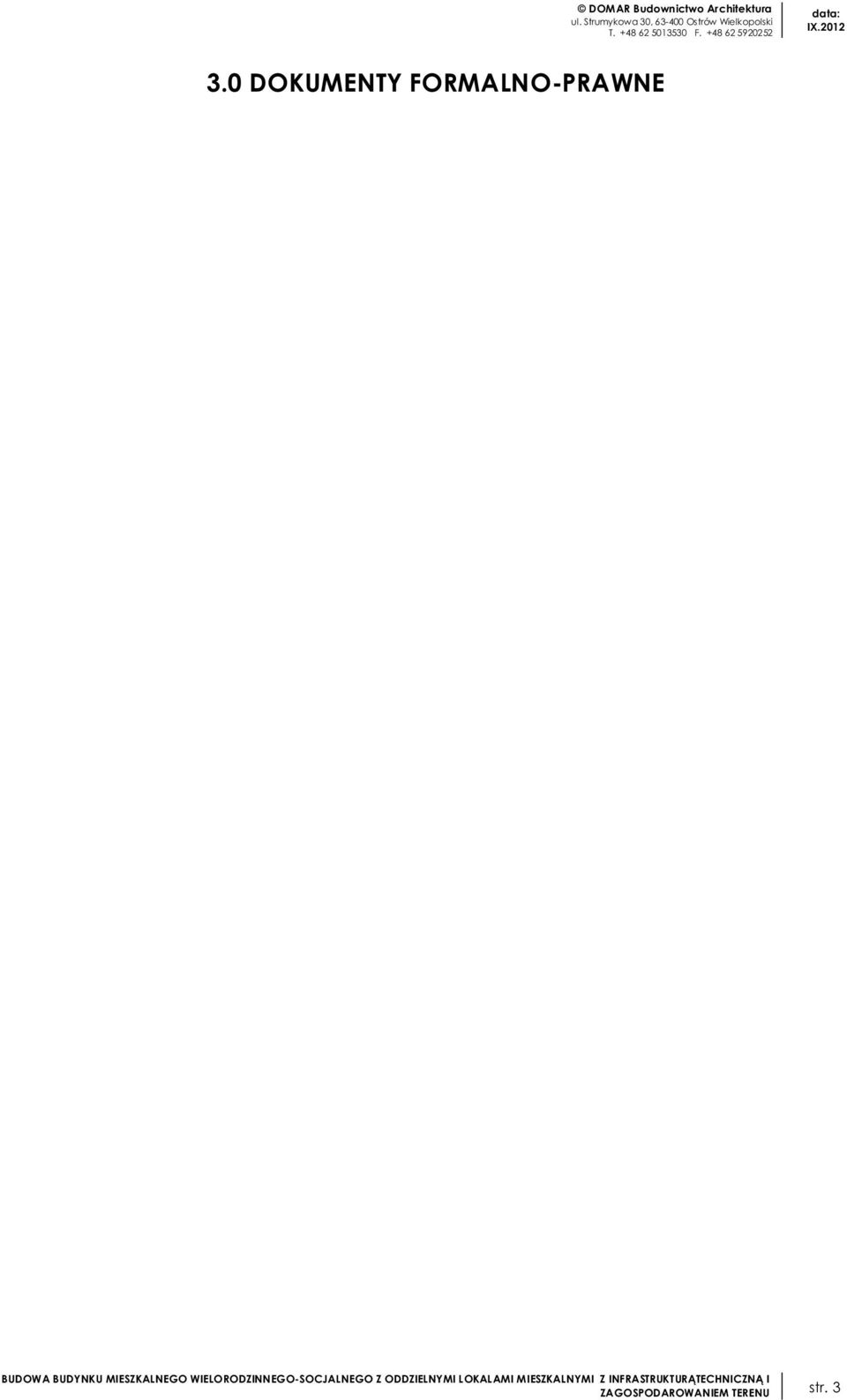

3 3.0 DOKUMENTY FORMALNO-PRAWNE ZAGOSPODAROWANIEM TERENU str. 3

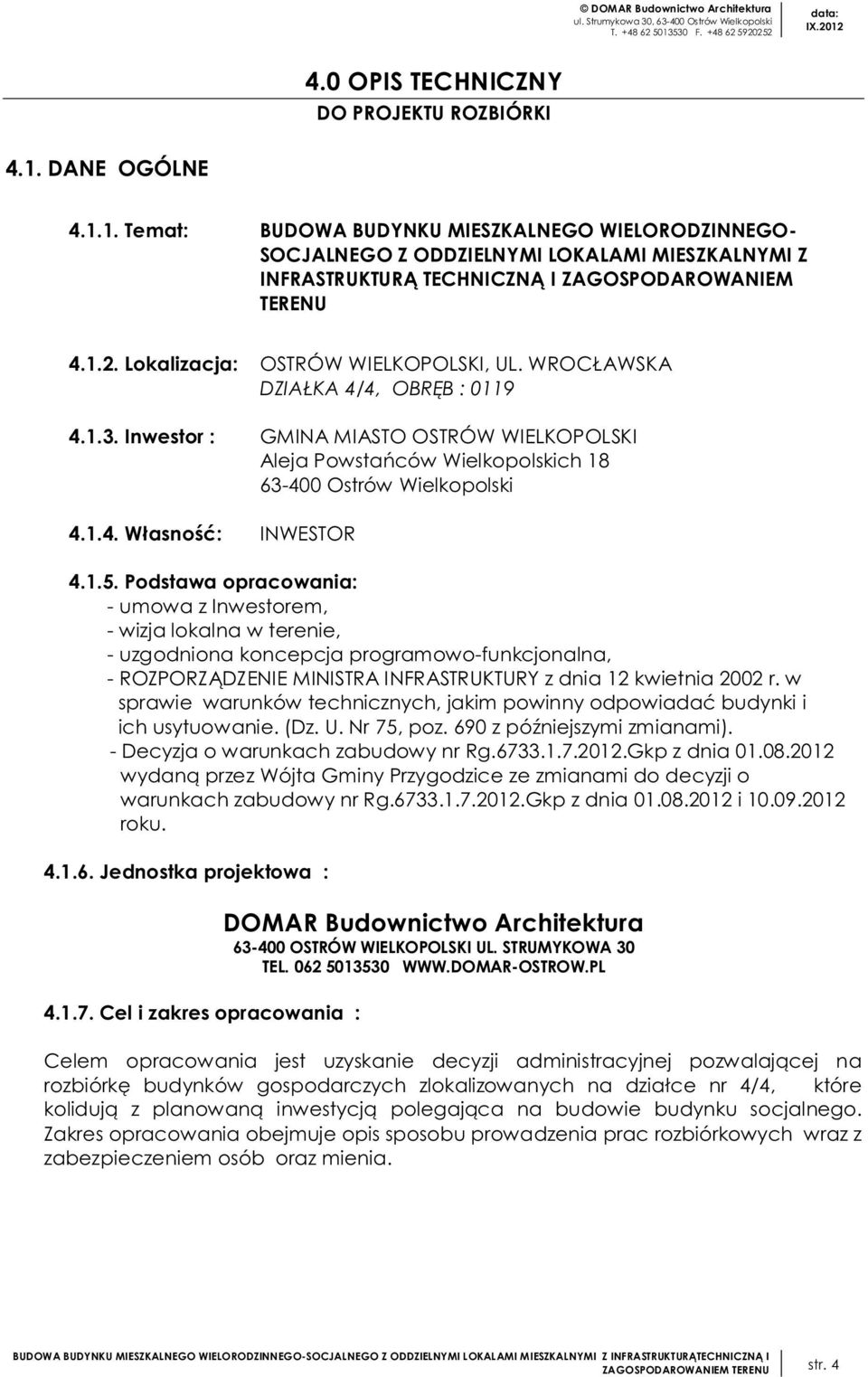

4 4.0 OPIS TECHNICZNY DO PROJEKTU ROZBIÓRKI 4.1. DANE OGÓLNE Temat: BUDOWA BUDYNKU MIESZKALNEGO WIELORODZINNEGO- SOCJALNEGO Z ODDZIELNYMI LOKALAMI MIESZKALNYMI Z INFRASTRUKTURĄ TECHNICZNĄ I ZAGOSPODAROWANIEM TERENU Lokalizacja: OSTRÓW WIELKOPOLSKI, UL. WROCŁAWSKA DZIAŁKA 4/4, OBRĘB : Inwestor : GMINA MIASTO OSTRÓW WIELKOPOLSKI Aleja Powstańców Wielkopolskich Ostrów Wielkopolski Własność: INWESTOR Podstawa opracowania: - umowa z Inwestorem, - wizja lokalna w terenie, - uzgodniona koncepcja programowo-funkcjonalna, -ROZPORZĄDZENIEMINISTRAINFRASTRUKTURYzdnia12kwietnia2002r.w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami). - Decyzja o warunkach zabudowy nr Rg Gkp z dnia wydaną przez Wójta Gminy Przygodzice ze zmianami do decyzji o warunkach zabudowy nr Rg Gkp z dnia i roku Jednostka projektowa : Cel i zakres opracowania : DOMAR Budownictwo Architektura OSTRÓW WIELKOPOLSKI UL. STRUMYKOWA 30 TEL Celem opracowania jest uzyskanie decyzji administracyjnej pozwalającej na rozbiórkę budynków gospodarczych zlokalizowanych na działce nr 4/4, które kolidują z planowaną inwestycją polegająca na budowie budynku socjalnego. Zakres opracowania obejmuje opis sposobu prowadzenia prac rozbiórkowych wraz z zabezpieczeniem osób oraz mienia. ZAGOSPODAROWANIEM TERENU str. 4

5 4.2. OPIS ROZBIÓREK: Stan istniejący : Lokalizacja : Teren przeznaczony pod inwestycję położony jest Ostrowie Wielkopolskim przy ulicy Wrocławskiej na dz. nr 4/4. Najbliższe sąsiedztwo stanowi zabudowa mieszkaniowa wielorodzinna, ogródki działkowe, droga krajowa nr DK 11 oraz tor kolejowy ZNTK. Działka 4/4 zabudowa jest w chwili obecnej parterowymi budynkami gospodarczymi, gospodarczo-garażowymi oraz budynkiem toalet. Działka nie posiada zjazdu z drogi publicznej, dojazd do działki odbywa się poprzez działkę nr 4/3 poprzez służebność dojazdu. Charakterystyka budynków przeznczonych do rozbiórki ( numeracja wg rys. R1) : Budynek nr 1 Wymiary zewnętrzne: dł.1,8m-20,30m, szer. 6,30-13,45m Powierzchnia zabudowy : 143,01m 2 Wysokość: dookapu-2,33m,dokalenicy-3,56m Kubatura: 421m 3 dwuspadowy, stromy, kryty papą więźba krokwiowa mur pruski podłoże nieutwardzone Budynek nr 2 Wymiary zewnętrzne: dł. 2,85m, szer. 2,40m Powierzchnia zabudowy : 6,84m 2 Wysokość : 2,45-2,61m Kubatura: 17m 3 jednospadowy, płaski, kryty papą - belki drewniane oparte na płatwiach słupki drewniane obite deskami podłoże nieutwardzone Budynek nr 3 Wymiary zewnętrzne: dł. 4,50m, szer. 2,50m Powierzchnia zabudowy : 11.25m 2 Wysokość : do okapu- 2,04m, do kalenicy- 2,22m Kubatura: 24m 3 dwuspadowy, płaski, kryty papą - belki drewniane oparte na płatwiach słupki drewniane obite deskami podłoże nieutwardzone Budynek nr 4 Wymiary zewnętrzne: dł. 4,40m, szer. 2,40m Powierzchnia zabudowy : 10,56m 2 Wysokość: dookapu-2,26m,dokalenicy2,75m Kubatura: 26m 3 dwuspadowy, płaski, kryty papą - belki drewniane oparte na płatwiach ZAGOSPODAROWANIEM TERENU str. 5

6 słupki drewniane obite deskami podłoże nieutwardzone Budynek nr 5a Wymiary zewnętrzne: dł. 4,40m, szer. 2,50m Powierzchnia zabudowy : 11,00m 2 Wysokość : 1,93-2,08m Kubatura: 22m 3 jednospadowy, płaski, kryty papą - belki drewniane oparte na płatwiach słupki drewniane obite deskami podłoże nieutwardzone Budynek nr 5b Wymiary zewnętrzne: dł. 7,48m, szer. 2,81m Powierzchnia zabudowy : 21,01m 2 Wysokość : 2,45-2,60m Kubatura: 53m 3 jednospadowy, płaski, kryty papą - belki drewniane oparte na płatwiach murowana z cegły ceramicznej posadzka betonowa Ocena stanu technicznego : Stan techniczny budynków należy zakwalifikować jako zły, nie nadający się do dalszego użytkowania, uwzględniając przepisy BHP oraz zachowanie odpowiednich środków ostrożności można przeprowadzić praca rozbiórkowe Sposób prowadzenia prac rozbiórkowych : Ogólne warunki bezpieczeństwa i higieny pracy: Sposoby bezpiecznego wykonywania robót rozbiórkowych reguluje Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. 2003, Nr 47, poz. 401) Podstawowymi metodami do zapewnienia bezpieczeństwa robót rozbiórkowych są: -urządzenia zabezpieczające i ochronne. Przejścia, pomosty i inne niebezpieczne miejsca powinny być zabezpieczone odpowiednio umocowanymi barierkami a pomosty zaopatrzone w listwy obrzeżne. Znajdujące się w pobliżu miejsca rozbiórki budowle, urządzenia użyteczności publicznej, latarnie, słupy, przewody i rośliny powinny być odpowiednio zabezpieczone. Wraz z kolejnymi etapami prac wyznaczać strefy niebezpieczne z bezwzględnym zakazem przebywania ludzi, zabezpieczyć przed wejściem i oznakować. -środki zabezpieczające pracowników i narzędzia. Robotnicy zatrudnieni przy robotach rozbiórkowych powinni być zaopatrzeni w odzież ochronną i urządzenia ochronne jak kaski, rękawice, okulary ochronne a narzędzia ręczne powinny być mocno osadzone na zdrowych i gładkich trzonkach oraz stale utrzymywane w dobrym stanie. Przed przystąpieniem do robót rozbiórkowych kierownik robót zobowiązany jest dodatkowo poinformować robotników o sposobie ZAGOSPODAROWANIEM TERENU str. 6

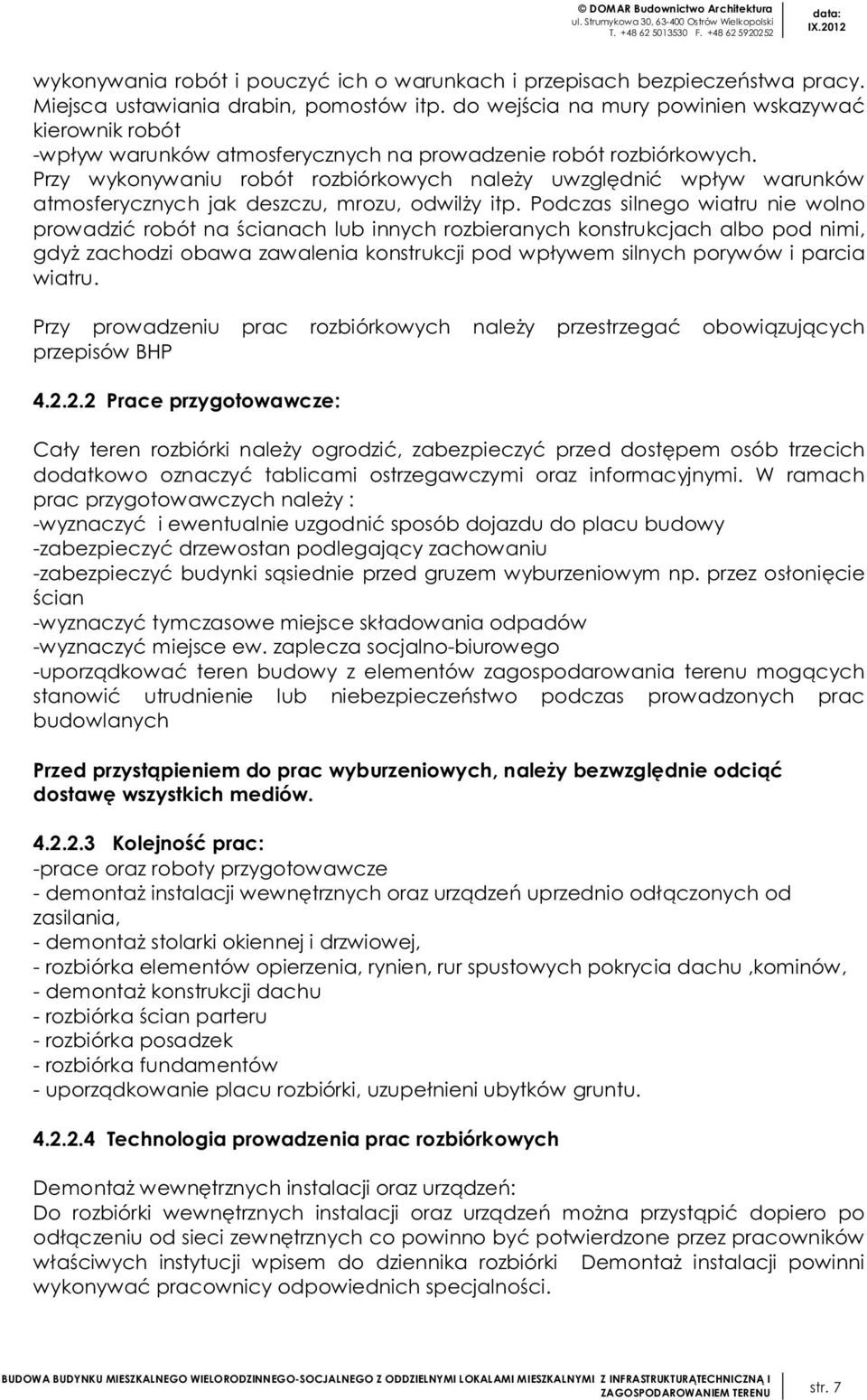

7 wykonywania robót i pouczyć ich o warunkach i przepisach bezpieczeństwa pracy. Miejsca ustawiania drabin, pomostów itp. do wejścia na mury powinien wskazywać kierownik robót -wpływ warunków atmosferycznych na prowadzenie robót rozbiórkowych. Przy wykonywaniu robót rozbiórkowych należy uwzględnić wpływ warunków atmosferycznych jak deszczu, mrozu, odwilży itp. Podczas silnego wiatru nie wolno prowadzić robót na ścianach lub innych rozbieranych konstrukcjach albo pod nimi, gdyż zachodzi obawa zawalenia konstrukcji pod wpływem silnych porywów i parcia wiatru. Przy prowadzeniu prac rozbiórkowych należy przestrzegać obowiązujących przepisów BHP Prace przygotowawcze: Cały teren rozbiórki należy ogrodzić, zabezpieczyć przed dostępem osób trzecich dodatkowo oznaczyć tablicami ostrzegawczymi oraz informacyjnymi. W ramach prac przygotowawczych należy : -wyznaczyć i ewentualnie uzgodnić sposób dojazdu do placu budowy -zabezpieczyć drzewostan podlegający zachowaniu -zabezpieczyć budynki sąsiednie przed gruzem wyburzeniowym np. przez osłonięcie ścian -wyznaczyć tymczasowe miejsce składowania odpadów -wyznaczyć miejsce ew. zaplecza socjalno-biurowego -uporządkować teren budowy z elementów zagospodarowania terenu mogących stanowić utrudnienie lub niebezpieczeństwo podczas prowadzonych prac budowlanych Przed przystąpieniem do prac wyburzeniowych, należy bezwzględnie odciąć dostawę wszystkich mediów Kolejność prac: -prace oraz roboty przygotowawcze - demontaż instalacji wewnętrznych oraz urządzeń uprzednio odłączonych od zasilania, - demontaż stolarki okiennej i drzwiowej, - rozbiórka elementów opierzenia, rynien, rur spustowych pokrycia dachu,kominów, - demontaż konstrukcji dachu - rozbiórka ścian parteru - rozbiórka posadzek - rozbiórka fundamentów - uporządkowanie placu rozbiórki, uzupełnieni ubytków gruntu Technologia prowadzenia prac rozbiórkowych Demontaż wewnętrznych instalacji oraz urządzeń: Do rozbiórki wewnętrznych instalacji oraz urządzeń można przystąpić dopiero po odłączeniu od sieci zewnętrznych co powinno być potwierdzone przez pracowników właściwych instytucji wpisem do dziennika rozbiórki Demontaż instalacji powinni wykonywać pracownicy odpowiednich specjalności. ZAGOSPODAROWANIEM TERENU str. 7

8 Demontaż stolarki okiennej oraz drzwiowej : Przed demontażem należy sprawdzić czy ościeżnice nie spełniają funkcji podparcia nadproża, w takim przypadku ościeżnice należy rozbierać podczas rozbiórki ścian. Rozbiórka ścianek działowych: Ściany działowe należy rozbierać ręcznie przy użyciu narzędzi elektrycznych lub pneumatycznych, kolejno warstwami z wykorzystaniem lekkich rusztowań przestawnych. Gruz z rozbiórek należy stopniowo wynosić w miejsce składowania tymczasowego na zewnątrz budynku, nie dopuszczając do nadmiernego obciążania stropów. Przed przystąpieniem do rozbiórki należy zweryfikować czy ściana nie pełni funkcji konstrukcyjnej. Rozbiórka dachów: Rozebrać elementy rynien, rur spustowych, obróbek blacharskich pokrycia z papy oraz deskowania. Następnie ręcznie przy użyciu narzędzi elektrycznych lub pneumatycznych należy rozebrać kominy do poziomu stropu poddasza z wykorzystaniem rusztowań przestawnych. Postępowanie z gruzem jak dla ścian. W kolejnym etapie rozebrać drewnianą konstrukcję dachu w sposób odwrotny do technologii budowy. Rozbiórka ścian konstrukcyjnych: Ściany należy rozbierać ręcznie przy użyciu narzędzi elektrycznych lub pneumatycznych, kolejno warstwami z wykorzystaniem lekkich rusztowań przestawnych. Gruz z rozbiórek należy stopniowo wynosić w miejsce składowania tymczasowego na zewnątrz budynku, nie dopuszczając do nadmiernego obciążania stropów. Rozbiórka podłóg na gruncie oraz fundamentów : Prace rozbiórkowe podłogi oraz fundamentów prowadzić przy użyciu narzędzi elektrycznych lub pneumatycznych, zbrojenie ław fundamentowych przecinać przy pomocy palników acetylenowych. Miejsca prowadzania wykopów uzupełnić ziemią z urobku lup zasypką piaskową, dogęszczać warstwami ok. 30 cm Opis zabezpieczeniem osób oraz mienia: Ze względu na stosunek własnościowy Inwestora do obiektu wszystkie prawa własnościowe zostają zachowane. Teren budowy należy ogrodzić w sposób uniemożliwiający przebywanie osobom postronnym, ogrodzenie należy wykonać w odległości min. 10 m od obiektu Teren prowadzenia prac powinien być oznakowany. Pracownicy zobowiązani są do stosowania odzieży oraz środków ochrony zgodnie z przepisami BHP. Roboty należy wykonać zgodnie z zasadami ochrony środowiska. Podczas wykonywania prac wykonawca będzie odpowiadał za zabezpieczenie terenu robót budowlanych. Przed przystąpieniem do robót rozbiórkowych wykonawcy mają obowiązek sprawdzenia czy w pobliżu i bezpośrednim zasięgu, w miejscach zagrożonych nie ma osób postronnych. Kierownik budowy obowiązany jest do przygotowanie PLANU BIOZ ZAGOSPODAROWANIEM TERENU str. 8

9 Rodzaj i sposób utylizacji odpadów: Powstały gruz i inne materiały odpadowe na drodze rozbiórki sukcesywnie wywozić na wysypisko. Doraźnie wyznaczyć miejsce składowania w lokalizacji nie torującej dojazdu oraz w miejscu niekolidującym z prowadzeniem dalszych prac. Klasyfikacja odpadów związanych z prowadzeniem robót budowlanych zgodnie z ROZPORZĄDZENIEM MINISTRA ŚRODOWISKA z dnia 27 września 2001 r. w sprawie katalogu odpadów (Dz.U nr 112 poz. 1206) Kod: Podgrupa: Odpady materiałów i elementów budowlanych oraz drogowych Odpady drewna, szkła i tworzyw sztucznych Odpady asfaltów, smół i produktów smołowych ( bez podgrupy oraz ) Odpady i złomy metaliczne oraz stopów metali Gleba i grunt z wykopów oraz z pogłębiania rzek i zbiorników wodnych Materiały izolacyjne inne niż wymienione w i Wymieszany gruz i materiały z rozbiórki Ww. odpady, wytworzone w wyniku rozbiórki, nie powodują zanieczyszczenia środowiska lub zagrożenia dla zdrowia ludzi, nie są zaliczone do grupy niebezpiecznych. Powstałe odpady należy zagospodarować zgodnie z Ustawą z dnia 27 kwietnia 2001 r.(dz.u.nr 62 z 20 czerwca 2001 r poz.628 z późniejszymi zmianami ) o odpadach UWAGI: Należy zwrócić uwagę, iż podane dane i opis prac służą do przybliżonego określenia zakresu robót i sposobu zabezpieczania osób oraz mienia. W trakcie oględzin terenowych Wykonawca powinien dokonać weryfikacji danych dotyczący bezpieczeństwa prowadzonych robót. Prace można rozpocząć po uzyskaniu pozwolenia na rozbiórkę. ZAGOSPODAROWANIEM TERENU str. 9

10 wsch pn zach pd 5b 5a Temat: 1 Adres: Inwestor: Jednostka projektowa: GMINA MIASTO OSTRÓW WIELKOPOLSKI Aleja POwstańców Wielkopolskich Ostrów Wielkopolski DOMAR Budownictwo Architektura T F architektura@domar-ostrow.pl imię i nazwisko: numer uprawnień: specjalność: podpis / Projektant: mgr inż. Stanisław Rześniowiecki UAN /93 Opracowanie: mgr inż. arch. Marcin Rześniowiecki - - mgr inż. arch. Weronika Nawrot - - mgr inż. arch. Łukasz Ratajczyk - - konstr.-bud. Branża: B U D O W L A N A Etap: PROJEKT ROZBIÓREK Temat rysunku: PLANSZA STANU ISTNIEJĄCEGO I ROZBIÓREK Dane rysunku: format : data : skala : numer rysunku : numer strony : - WRZESIEŃ :500 R1 Uwaga: ZASTRZEGA SIĘ WSZELKIE PRAWA WYNIKAJĄCE Z USTAWY O PRAWIE AUTORSKIM. NINIEJSZY RYSUNEK NIE MOŻE BYĆ W CAŁOŚCI LUB W CZĘŚCI PRZERYSOWANY, UZUPEŁNIONY LUB ODSTĄPIONY KOMUKOLWIEK, BEZ PISEMNEJ ZGODY AUTORA.
