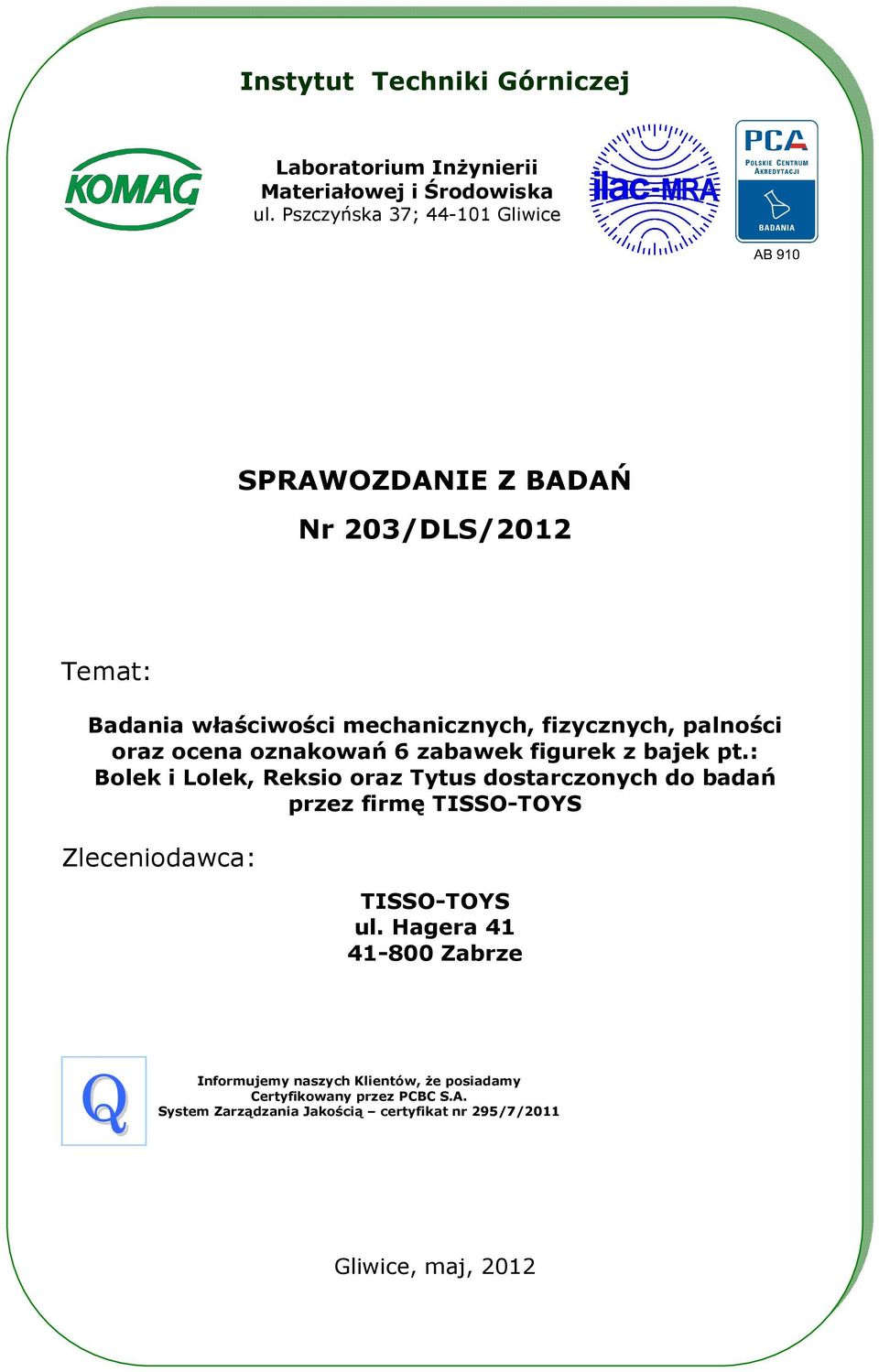

1 Instytut Techniki Górniczej Laboratorium Inżynierii Materiałowej i Środowiska ul. Pszczyńska 37; Gliwice SPRAWOZDANIE Z BADAŃ Nr 203/DLS/2012 Temat: Badania właściwości mechanicznych, fizycznych, palności oraz ocena oznakowań 6 zabawek figurek z bajek pt.: Bolek i Lolek, Reksio oraz Tytus dostarczonych do badań przez firmę TISSO-TOYS Zleceniodawca: TISSO-TOYS ul. Hagera Zabrze Q Informujemy naszych Klientów, że posiadamy Certyfikowany przez PCBC S.A. System Zarządzania Jakością certyfikat nr 295/7/2011 Gliwice, maj, 2012

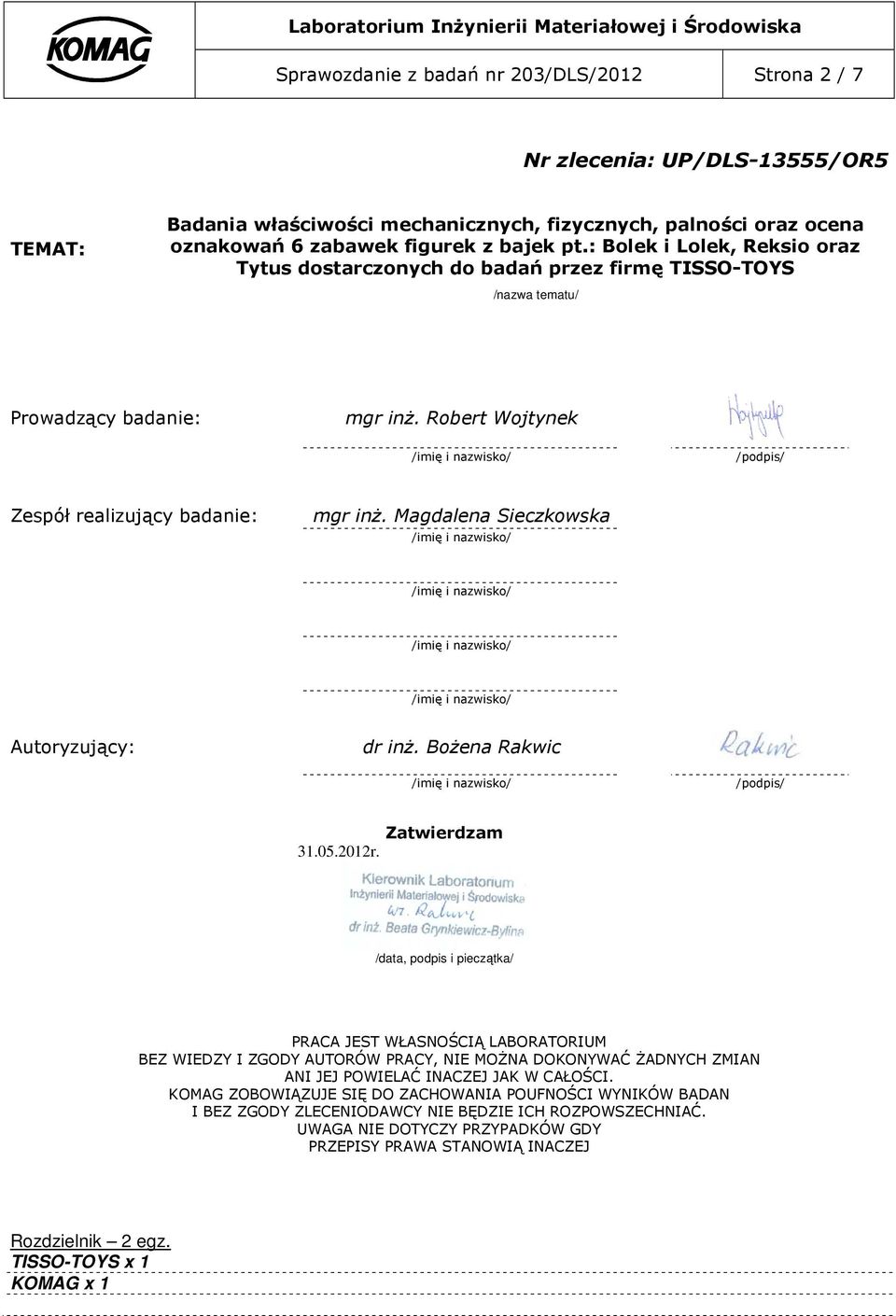

2 Sprawozdanie z badań nr 203/DLS/2012 Strona 2 / 7 Nr zlecenia: UP/DLS-13555/OR5 TEMAT: Badania właściwości mechanicznych, fizycznych, palności oraz ocena oznakowań 6 zabawek figurek z bajek pt.: Bolek i Lolek, Reksio oraz Tytus dostarczonych do badań przez firmę TISSO-TOYS /nazwa tematu/ Prowadzący badanie: mgr inż. Robert Wojtynek /podpis/ Zespół realizujący badanie: mgr inż. Magdalena Sieczkowska Autoryzujący: dr inż. Bożena Rakwic /podpis/ Zatwierdzam r. /data, podpis i pieczątka/ PRACA JEST WŁASNOŚCIĄ LABORATORIUM BEZ WIEDZY I ZGODY AUTORÓW PRACY, NIE MOŻNA DOKONYWAĆ ŻADNYCH ZMIAN ANI JEJ POWIELAĆ INACZEJ JAK W CAŁOŚCI. KOMAG ZOBOWIĄZUJE SIĘ DO ZACHOWANIA POUFNOŚCI WYNIKÓW BADAN I BEZ ZGODY ZLECENIODAWCY NIE BĘDZIE ICH ROZPOWSZECHNIAĆ. UWAGA NIE DOTYCZY PRZYPADKÓW GDY PRZEPISY PRAWA STANOWIĄ INACZEJ Rozdzielnik 2 egz. TISSO-TOYS x 1 KOMAG x 1

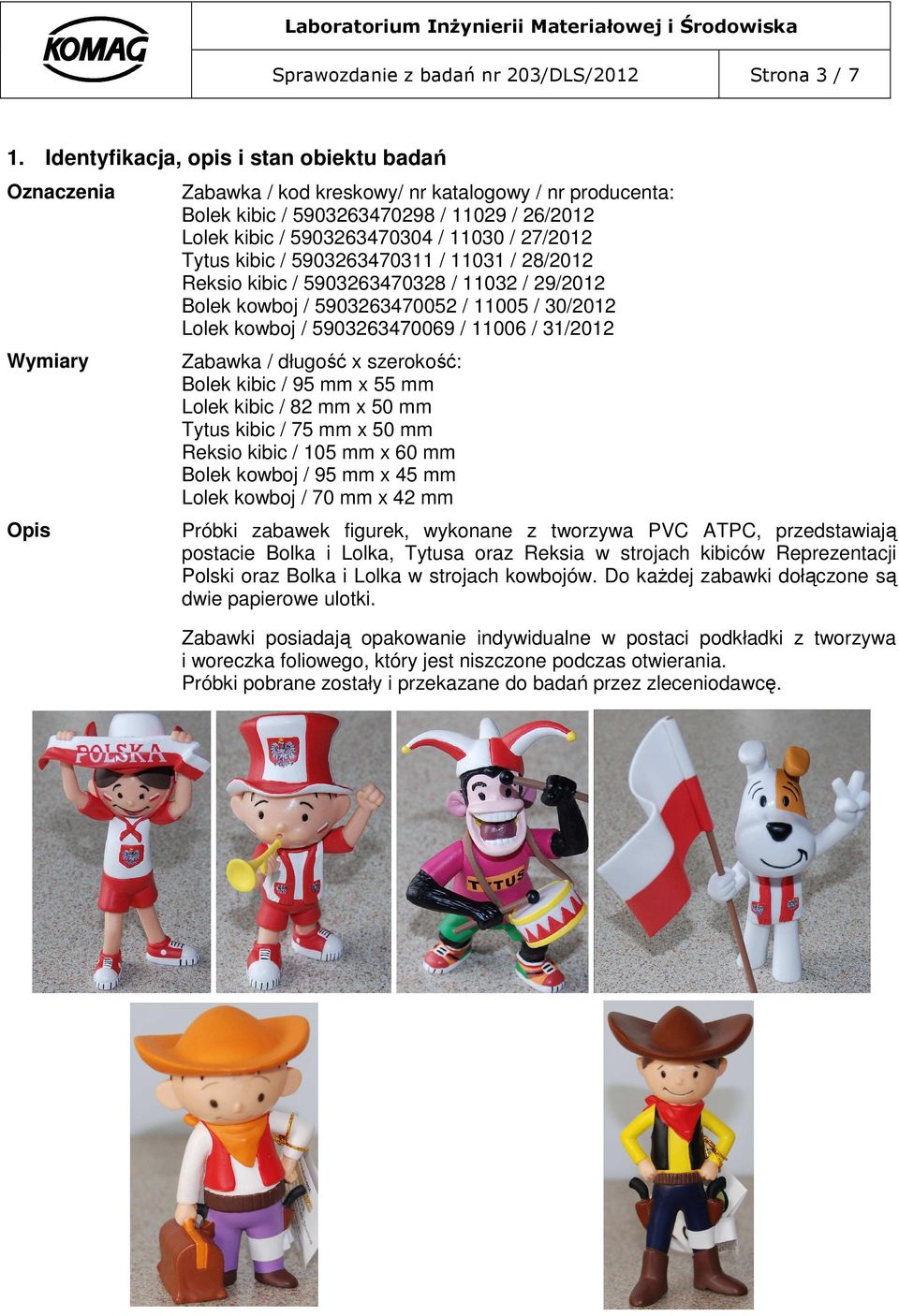

3 Sprawozdanie z badań nr 203/DLS/2012 Strona 3 / 7 1. Identyfikacja, opis i stan obiektu badań Oznaczenia Wymiary Opis Zabawka / kod kreskowy/ nr katalogowy / nr producenta: Bolek kibic / / / 26/2012 Lolek kibic / / / 27/2012 Tytus kibic / / / 28/2012 Reksio kibic / / / 29/2012 Bolek kowboj / / / 30/2012 Lolek kowboj / / / 31/2012 Zabawka / długość x szerokość: Bolek kibic / 95 mm x 55 mm Lolek kibic / 82 mm x 50 mm Tytus kibic / 75 mm x 50 mm Reksio kibic / 105 mm x 60 mm Bolek kowboj / 95 mm x 45 mm Lolek kowboj / 70 mm x 42 mm Próbki zabawek figurek, wykonane z tworzywa PVC ATPC, przedstawiają postacie Bolka i Lolka, Tytusa oraz Reksia w strojach kibiców Reprezentacji Polski oraz Bolka i Lolka w strojach kowbojów. Do każdej zabawki dołączone są dwie papierowe ulotki. Zabawki posiadają opakowanie indywidualne w postaci podkładki z tworzywa i woreczka foliowego, który jest niszczone podczas otwierania. Próbki pobrane zostały i przekazane do badań przez zleceniodawcę.

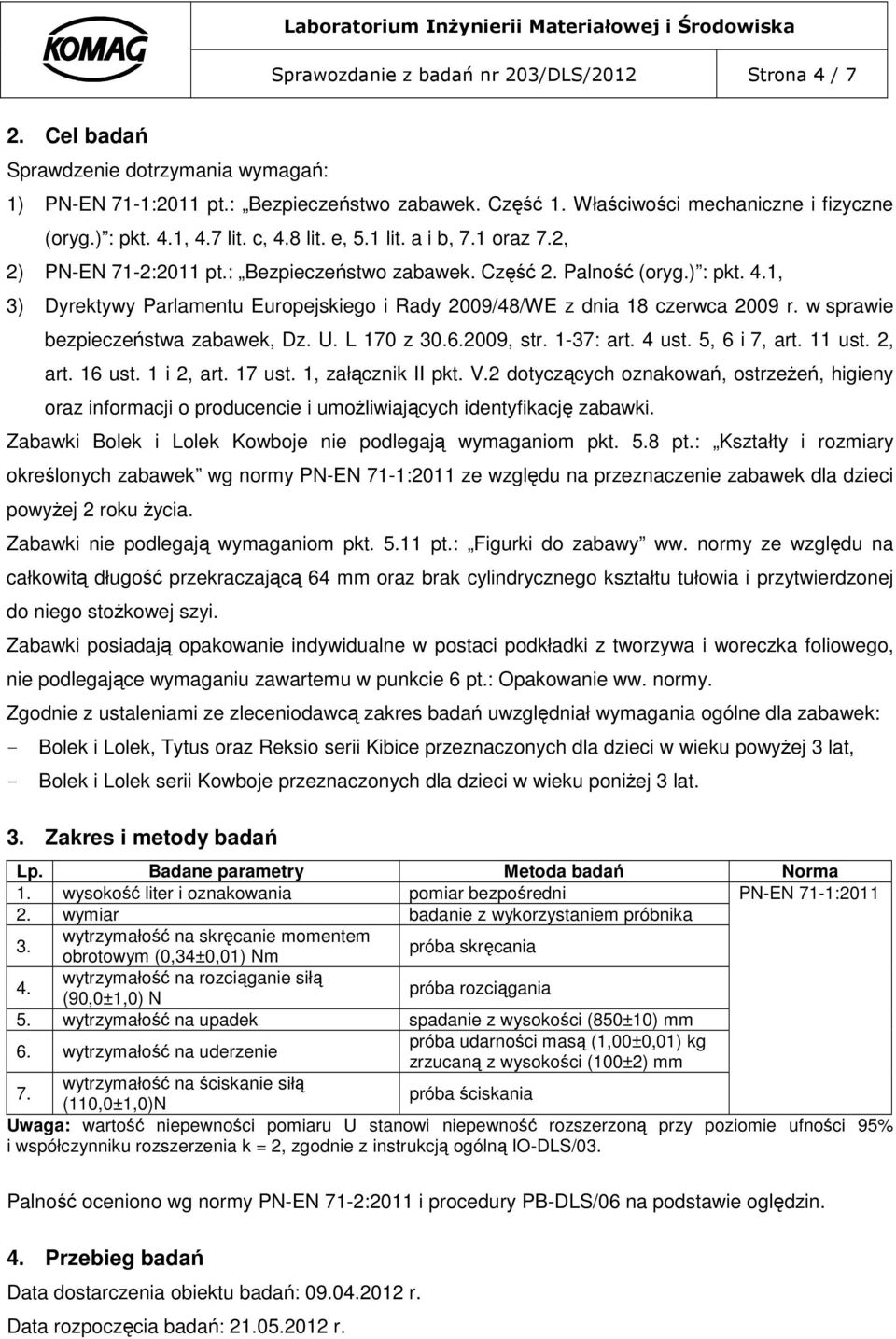

4 Sprawozdanie z badań nr 203/DLS/2012 Strona 4 / 7 2. Cel badań Sprawdzenie dotrzymania wymagań: 1) PN-EN 71-1:2011 pt.: Bezpieczeństwo zabawek. Część 1. Właściwości mechaniczne i fizyczne (oryg.) : pkt. 4.1, 4.7 lit. c, 4.8 lit. e, 5.1 lit. a i b, 7.1 oraz 7.2, 2) PN-EN 71-2:2011 pt.: Bezpieczeństwo zabawek. Część 2. Palność (oryg.) : pkt. 4.1, 3) Dyrektywy Parlamentu Europejskiego i Rady 2009/48/WE z dnia 18 czerwca 2009 r. w sprawie bezpieczeństwa zabawek, Dz. U. L 170 z , str. 1-37: art. 4 ust. 5, 6 i 7, art. 11 ust. 2, art. 16 ust. 1 i 2, art. 17 ust. 1, załącznik II pkt. V.2 dotyczących oznakowań, ostrzeżeń, higieny oraz informacji o producencie i umożliwiających identyfikację zabawki. Zabawki Bolek i Lolek e nie podlegają wymaganiom pkt. 5.8 pt.: Kształty i rozmiary określonych zabawek wg normy PN-EN 71-1:2011 ze względu na przeznaczenie zabawek dla dzieci powyżej 2 roku życia. Zabawki nie podlegają wymaganiom pkt pt.: Figurki do zabawy ww. normy ze względu na całkowitą długość przekraczającą 64 mm oraz brak cylindrycznego kształtu tułowia i przytwierdzonej do niego stożkowej szyi. Zabawki posiadają opakowanie indywidualne w postaci podkładki z tworzywa i woreczka foliowego, nie podlegające wymaganiu zawartemu w punkcie 6 pt.: Opakowanie ww. normy. Zgodnie z ustaleniami ze zleceniodawcą zakres badań uwzględniał wymagania ogólne dla zabawek: - Bolek i Lolek, Tytus oraz Reksio serii Kibice przeznaczonych dla dzieci w wieku powyżej 3 lat, - Bolek i Lolek serii e przeznaczonych dla dzieci w wieku poniżej 3 lat. 3. Zakres i metody badań Lp. Badane parametry Metoda badań Norma 1. wysokość liter i oznakowania pomiar bezpośredni PN-EN 71-1: wymiar badanie z wykorzystaniem próbnika 3. wytrzymałość na skręcanie momentem obrotowym (0,34±0,01) Nm próba skręcania wytrzymałość na rozciąganie siłą 4. (90,0±1,0) N próba rozciągania 5. wytrzymałość na upadek spadanie z wysokości (850±10) mm 6. wytrzymałość na uderzenie próba udarności masą (1,00±0,01) kg zrzucaną z wysokości (100±2) mm wytrzymałość na ściskanie siłą 7. (110,0±1,0)N próba ściskania Uwaga: wartość niepewności pomiaru U stanowi niepewność rozszerzoną przy poziomie ufności 95% i współczynniku rozszerzenia k = 2, zgodnie z instrukcją ogólną IO-DLS/03. Palność oceniono wg normy PN-EN 71-2:2011 i procedury PB-DLS/06 na podstawie oględzin. 4. Przebieg badań Data dostarczenia obiektu badań: r. Data rozpoczęcia badań: r.

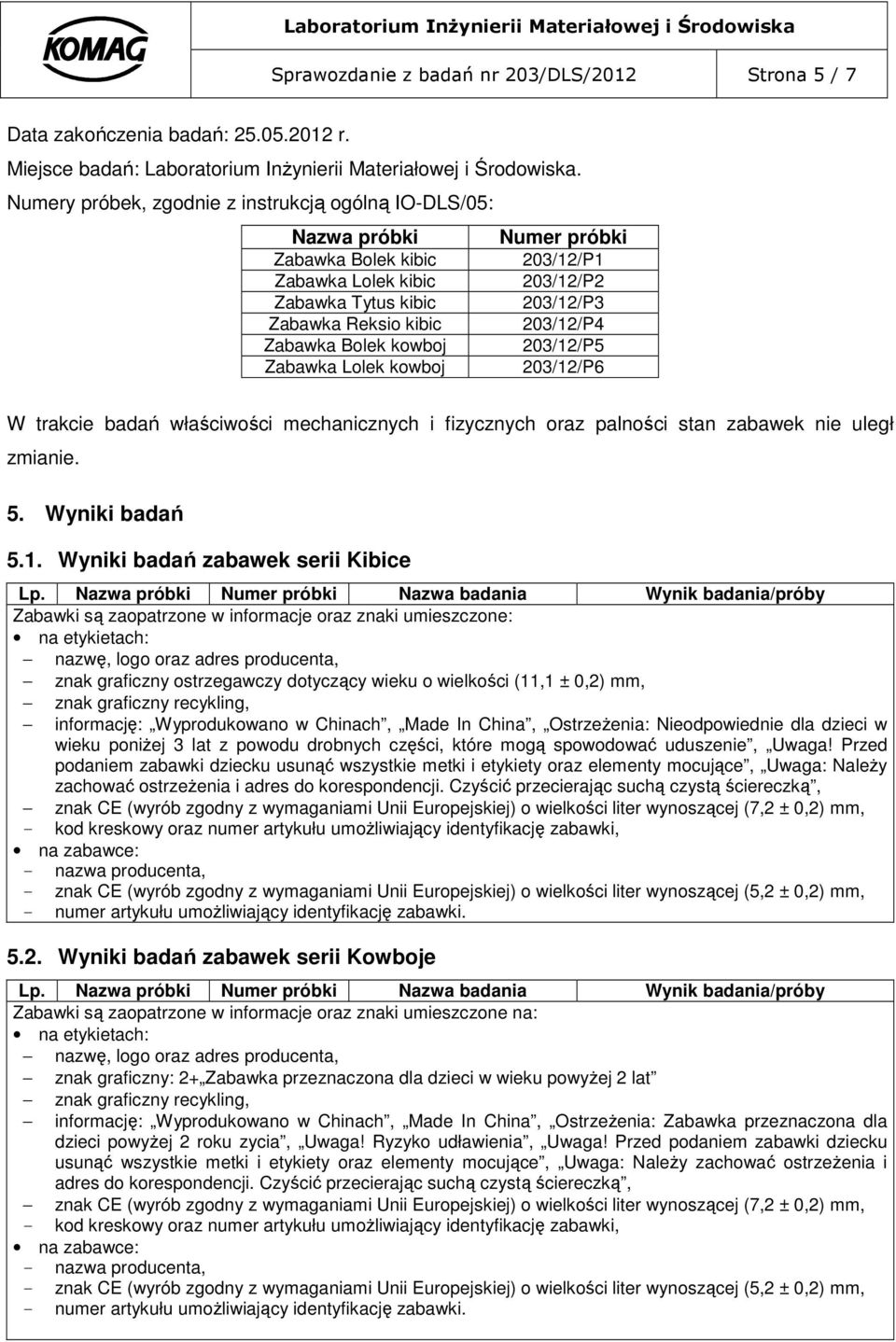

5 Sprawozdanie z badań nr 203/DLS/2012 Strona 5 / 7 Data zakończenia badań: r. Miejsce badań: Laboratorium Inżynierii Materiałowej i Środowiska. Numery próbek, zgodnie z instrukcją ogólną IO-DLS/05: Nazwa próbki Numer próbki kibic 203/12/P1 kibic 203/12/P2 Zabawka Tytus kibic 203/12/P3 Zabawka Reksio kibic 203/12/P4 kowboj 203/12/P5 kowboj 203/12/P6 W trakcie badań właściwości mechanicznych i fizycznych oraz palności stan zabawek nie uległ zmianie. 5. Wyniki badań 5.1. Wyniki badań zabawek serii Kibice Lp. Nazwa próbki Numer próbki Nazwa badania Wynik badania/próby Zabawki są zaopatrzone w informacje oraz znaki umieszczone: na etykietach: nazwę, logo oraz adres producenta, znak graficzny ostrzegawczy dotyczący wieku o wielkości (11,1 ± 0,2) mm, znak graficzny recykling, informację: Wyprodukowano w Chinach, Made In China, Ostrzeżenia: Nieodpowiednie dla dzieci w wieku poniżej 3 lat z powodu drobnych, które mogą spowodować uduszenie, Uwaga! Przed podaniem zabawki dziecku usunąć wszystkie metki i etykiety oraz y mocujące, Uwaga: Należy zachować ostrzeżenia i adres do korespondencji. Czyścić przecierając suchą czystą ściereczką, znak CE (wyrób zgodny z wymaganiami Unii Europejskiej) o wielkości liter wynoszącej (7,2 ± 0,2) mm, - kod kreskowy oraz numer artykułu umożliwiający identyfikację zabawki, na zabawce: - nazwa producenta, - znak CE (wyrób zgodny z wymaganiami Unii Europejskiej) o wielkości liter wynoszącej (5,2 ± 0,2) mm, - numer artykułu umożliwiający identyfikację zabawki Wyniki badań zabawek serii e Lp. Nazwa próbki Numer próbki Nazwa badania Wynik badania/próby Zabawki są zaopatrzone w informacje oraz znaki umieszczone na: na etykietach: nazwę, logo oraz adres producenta, znak graficzny: 2 Zabawka przeznaczona dla dzieci w wieku powyżej 2 lat znak graficzny recykling, informację: Wyprodukowano w Chinach, Made In China, Ostrzeżenia: Zabawka przeznaczona dla dzieci powyżej 2 roku zycia, Uwaga! Ryzyko udławienia, Uwaga! Przed podaniem zabawki dziecku usunąć wszystkie metki i etykiety oraz y mocujące, Uwaga: Należy zachować ostrzeżenia i adres do korespondencji. Czyścić przecierając suchą czystą ściereczką, znak CE (wyrób zgodny z wymaganiami Unii Europejskiej) o wielkości liter wynoszącej (7,2 ± 0,2) mm, - kod kreskowy oraz numer artykułu umożliwiający identyfikację zabawki, na zabawce: - nazwa producenta, - znak CE (wyrób zgodny z wymaganiami Unii Europejskiej) o wielkości liter wynoszącej (5,2 ± 0,2) mm, - numer artykułu umożliwiający identyfikację zabawki.

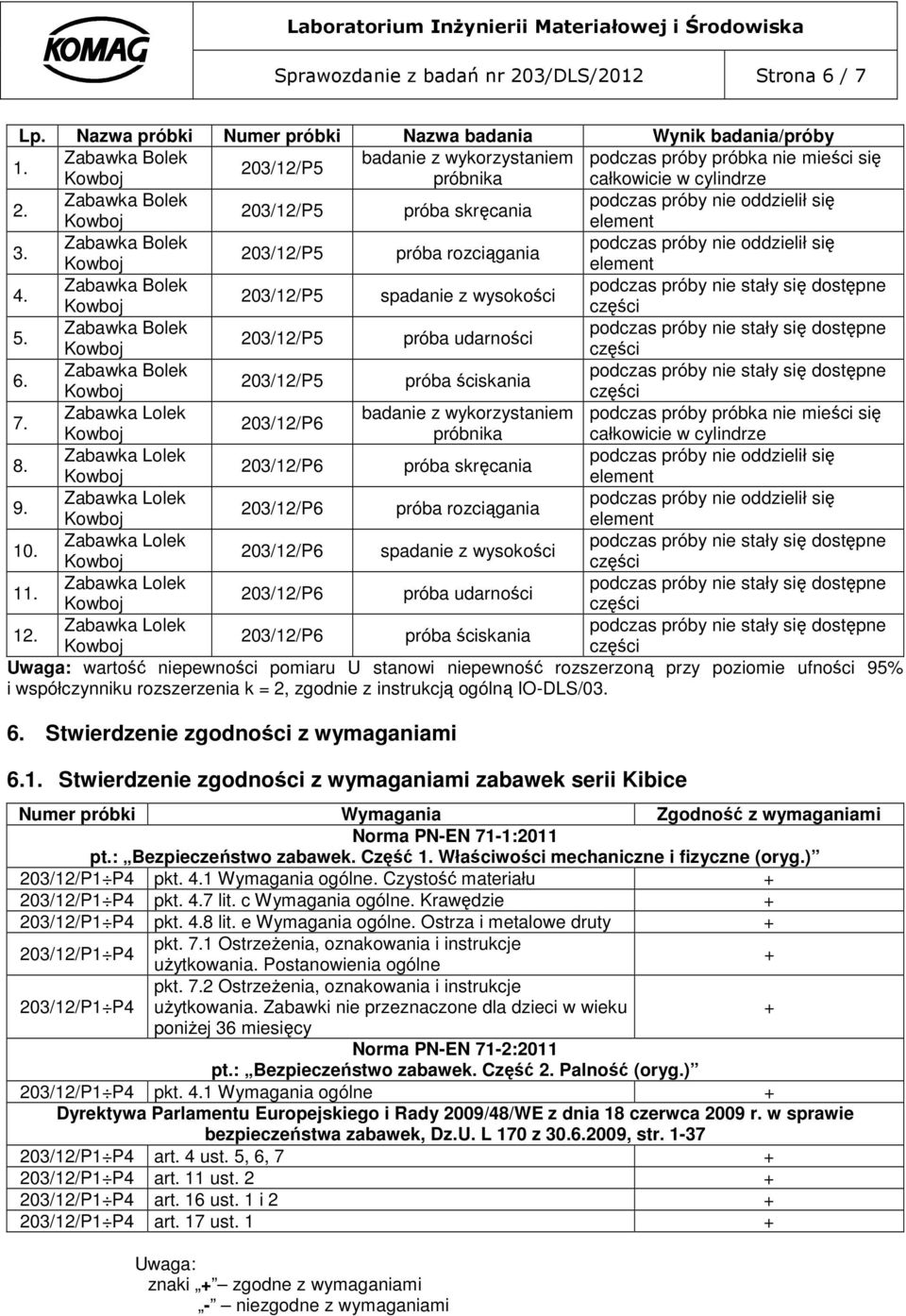

6 Sprawozdanie z badań nr 203/DLS/2012 Strona 6 / 7 Lp. Nazwa próbki Numer próbki Nazwa badania Wynik badania/próby 1. badanie z wykorzystaniem podczas próby próbka nie mieści się 203/12/P5 próbnika całkowicie w cylindrze /12/P5 próba skręcania /12/P5 próba rozciągania /12/P5 spadanie z wysokości /12/P5 próba udarności /12/P5 próba ściskania 7. badanie z wykorzystaniem podczas próby próbka nie mieści się 203/12/P6 próbnika całkowicie w cylindrze /12/P6 próba skręcania /12/P6 próba rozciągania /12/P6 spadanie z wysokości /12/P6 próba udarności /12/P6 próba ściskania Uwaga: wartość niepewności pomiaru U stanowi niepewność rozszerzoną przy poziomie ufności 95% i współczynniku rozszerzenia k = 2, zgodnie z instrukcją ogólną IO-DLS/ Stwierdzenie zgodności z wymaganiami 6.1. Stwierdzenie zgodności z wymaganiami zabawek serii Kibice Numer próbki Wymagania Zgodność z wymaganiami Norma PN-EN 71-1:2011 pt.: Bezpieczeństwo zabawek. Część 1. Właściwości mechaniczne i fizyczne (oryg.) 203/12/P1 P4 pkt. 4.1 Wymagania ogólne. Czystość materiału 203/12/P1 P4 pkt. 4.7 lit. c Wymagania ogólne. Krawędzie 203/12/P1 P4 pkt. 4.8 lit. e Wymagania ogólne. Ostrza i metalowe druty pkt. 7.1 Ostrzeżenia, oznakowania i instrukcje 203/12/P1 P4 użytkowania. Postanowienia ogólne 203/12/P1 P4 pkt. 7.2 Ostrzeżenia, oznakowania i instrukcje użytkowania. Zabawki nie przeznaczone dla dzieci w wieku poniżej 36 miesięcy Norma PN-EN 71-2:2011 pt.: Bezpieczeństwo zabawek. Część 2. Palność (oryg.) 203/12/P1 P4 pkt. 4.1 Wymagania ogólne Dyrektywa Parlamentu Europejskiego i Rady 2009/48/WE z dnia 18 czerwca 2009 r. w sprawie bezpieczeństwa zabawek, Dz.U. L 170 z , str /12/P1 P4 art. 4 ust. 5, 6, 7 203/12/P1 P4 art. 11 ust /12/P1 P4 art. 16 ust. 1 i 2 203/12/P1 P4 art. 17 ust. 1 Uwaga: znaki zgodne z wymaganiami - niezgodne z wymaganiami

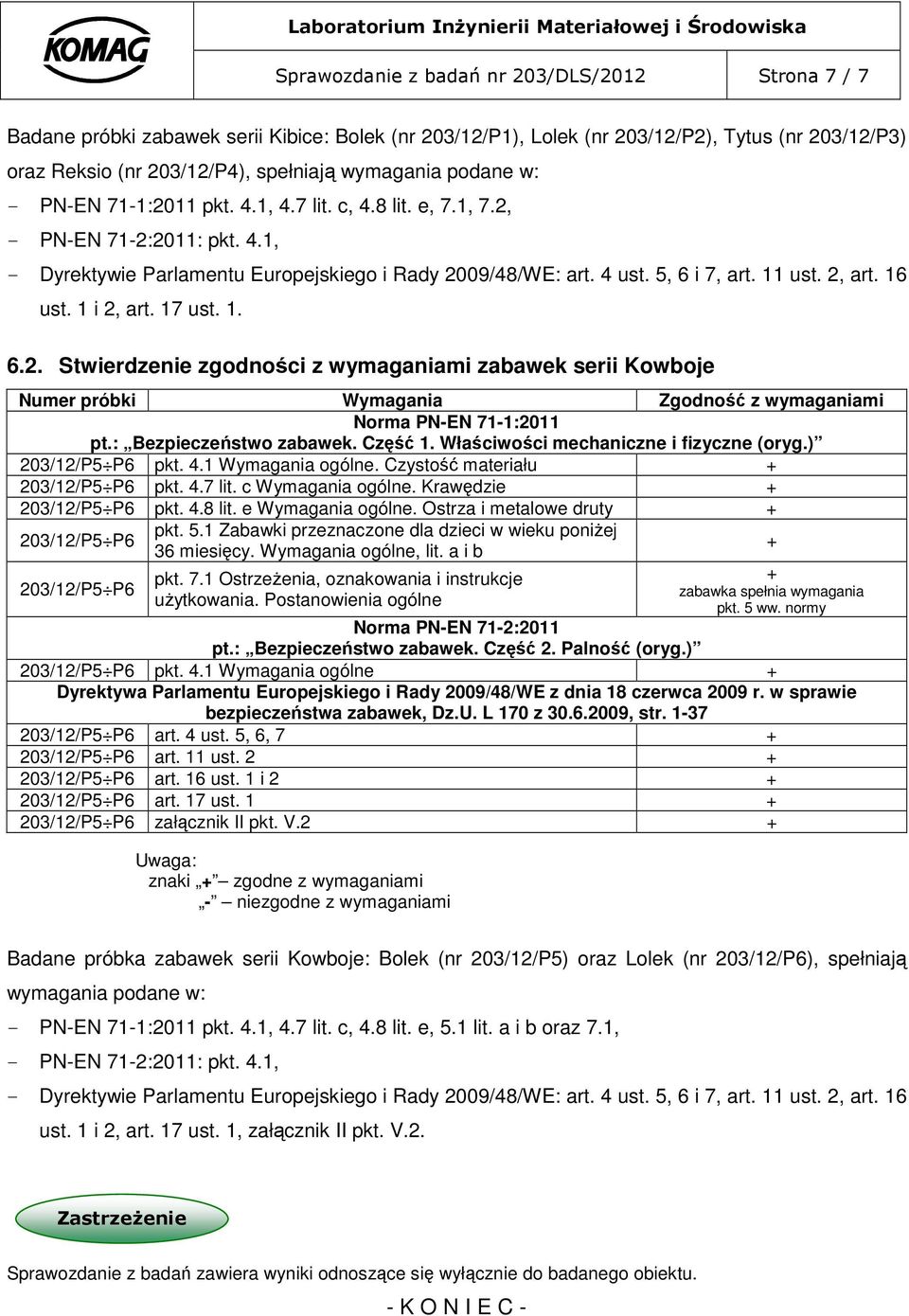

7 Sprawozdanie z badań nr 203/DLS/2012 Strona 7 / 7 Badane próbki zabawek serii Kibice: Bolek (nr 203/12/P1), Lolek (nr 203/12/P2), Tytus (nr 203/12/P3) oraz Reksio (nr 203/12/P4), spełniają wymagania podane w: - PN-EN 71-1:2011 pkt. 4.1, 4.7 lit. c, 4.8 lit. e, 7.1, 7.2, - PN-EN 71-2:2011: pkt. 4.1, - Dyrektywie Parlamentu Europejskiego i Rady 2009/48/WE: art. 4 ust. 5, 6 i 7, art. 11 ust. 2, art. 16 ust. 1 i 2, art. 17 ust Stwierdzenie zgodności z wymaganiami zabawek serii e Numer próbki Wymagania Zgodność z wymaganiami Norma PN-EN 71-1:2011 pt.: Bezpieczeństwo zabawek. Część 1. Właściwości mechaniczne i fizyczne (oryg.) 203/12/P5 P6 pkt. 4.1 Wymagania ogólne. Czystość materiału 203/12/P5 P6 pkt. 4.7 lit. c Wymagania ogólne. Krawędzie 203/12/P5 P6 pkt. 4.8 lit. e Wymagania ogólne. Ostrza i metalowe druty 203/12/P5 P6 203/12/P5 P6 pkt. 5.1 Zabawki przeznaczone dla dzieci w wieku poniżej 36 miesięcy. Wymagania ogólne, lit. a i b pkt. 7.1 Ostrzeżenia, oznakowania i instrukcje użytkowania. Postanowienia ogólne zabawka spełnia wymagania pkt. 5 ww. normy Norma PN-EN 71-2:2011 pt.: Bezpieczeństwo zabawek. Część 2. Palność (oryg.) 203/12/P5 P6 pkt. 4.1 Wymagania ogólne Dyrektywa Parlamentu Europejskiego i Rady 2009/48/WE z dnia 18 czerwca 2009 r. w sprawie bezpieczeństwa zabawek, Dz.U. L 170 z , str /12/P5 P6 art. 4 ust. 5, 6, 7 203/12/P5 P6 art. 11 ust /12/P5 P6 art. 16 ust. 1 i 2 203/12/P5 P6 art. 17 ust /12/P5 P6 załącznik II pkt. V.2 Uwaga: znaki zgodne z wymaganiami - niezgodne z wymaganiami Badane próbka zabawek serii e: Bolek (nr 203/12/P5) oraz Lolek (nr 203/12/P6), spełniają wymagania podane w: - PN-EN 71-1:2011 pkt. 4.1, 4.7 lit. c, 4.8 lit. e, 5.1 lit. a i b oraz 7.1, - PN-EN 71-2:2011: pkt. 4.1, - Dyrektywie Parlamentu Europejskiego i Rady 2009/48/WE: art. 4 ust. 5, 6 i 7, art. 11 ust. 2, art. 16 ust. 1 i 2, art. 17 ust. 1, załącznik II pkt. V.2. Zastrzeżenie Sprawozdanie z badań zawiera wyniki odnoszące się wyłącznie do badanego obiektu. - K O N I E C -
