ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 039

Transkrypt

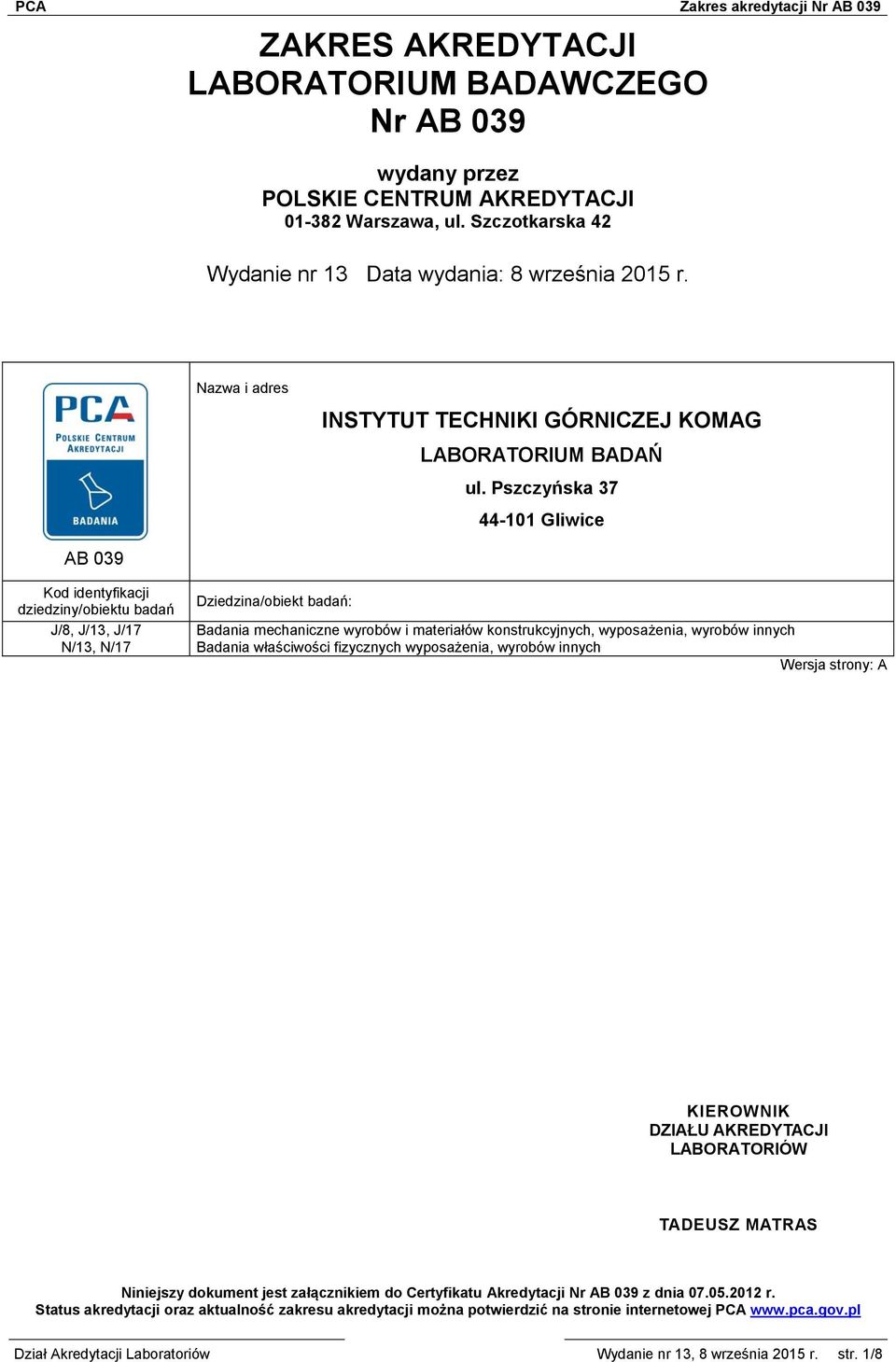

1 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 039 wydany przez POLSKIE CENTRUM AKREDYTACJI Warszawa, ul. Szczotkarska 42 Wydanie nr 13 Data wydania: 8 września 2015 r. Nazwa i adres INSTYTUT TECHNIKI GÓRNICZEJ KOMAG LABORATORIUM BADAŃ ul. Pszczyńska Gliwice AB 039 Kod identyfikacji dziedziny/obiektu badań J/8, J/13, J/17 N/13, N/17 Dziedzina/obiekt badań: Badania mechaniczne wyrobów i materiałów konstrukcyjnych, wyposażenia, wyrobów innych Badania właściwości fizycznych wyposażenia, wyrobów innych KIEROWNIK DZIAŁU AKREDYTACJI LABORATORIÓW TADEUSZ MATRAS Niniejszy dokument jest załącznikiem do Certyfikatu Akredytacji Nr AB 039 z dnia r. Status akredytacji oraz aktualność zakresu akredytacji można potwierdzić na stronie internetowej PCA Dział Akredytacji Laboratoriów Wydanie nr 13, 8 września 2015 r. str. 1/8

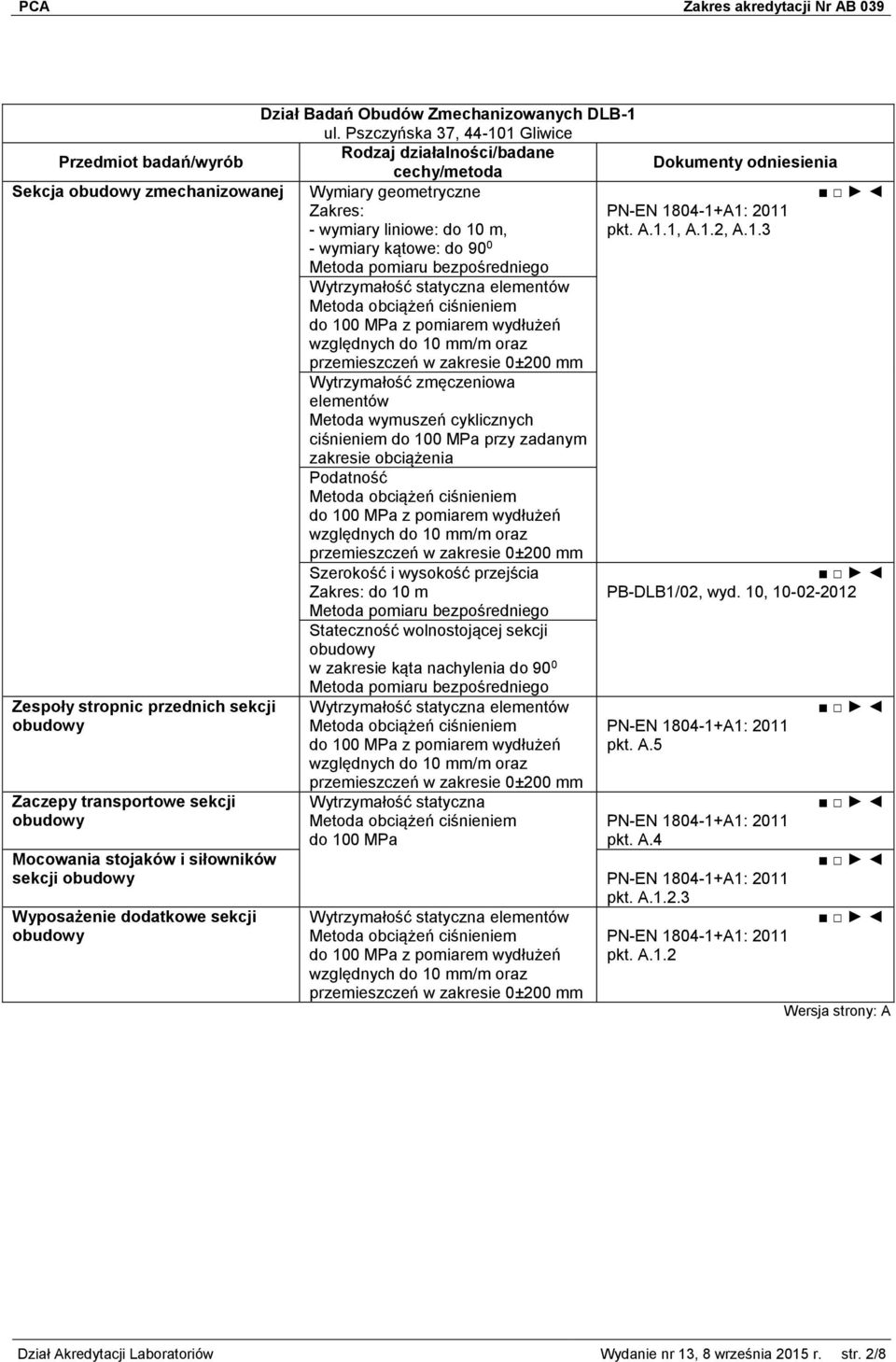

2 Dział Badań Obudów Zmechanizowanych DLB-1 ul. Pszczyńska 37, Gliwice Sekcja obudowy zmechanizowanej Wymiary geometryczne - wymiary liniowe: do 10 m, - wymiary kątowe: do 90 0 Zespoły stropnic przednich sekcji obudowy Zaczepy transportowe sekcji obudowy Mocowania stojaków i siłowników sekcji obudowy Wyposażenie dodatkowe sekcji obudowy Wytrzymałość statyczna elementów do 100 MPa z pomiarem wydłużeń względnych do 10 mm/m oraz przemieszczeń w zakresie 0±200 mm Wytrzymałość zmęczeniowa elementów Metoda wymuszeń cyklicznych ciśnieniem do 100 MPa przy zadanym zakresie obciążenia Podatność do 100 MPa z pomiarem wydłużeń względnych do 10 mm/m oraz przemieszczeń w zakresie 0±200 mm Szerokość i wysokość przejścia do 10 m Stateczność wolnostojącej sekcji obudowy w zakresie kąta nachylenia do 90 0 Wytrzymałość statyczna elementów do 100 MPa z pomiarem wydłużeń względnych do 10 mm/m oraz przemieszczeń w zakresie 0±200 mm Wytrzymałość statyczna do 100 MPa Wytrzymałość statyczna elementów do 100 MPa z pomiarem wydłużeń względnych do 10 mm/m oraz przemieszczeń w zakresie 0±200 mm pkt. A.1.1, A.1.2, A.1.3 PB-DLB1/02, wyd. 10, pkt. A.5 pkt. A.4 pkt. A pkt. A.1.2 Dział Akredytacji Laboratoriów Wydanie nr 13, 8 września 2015 r. str. 2/8

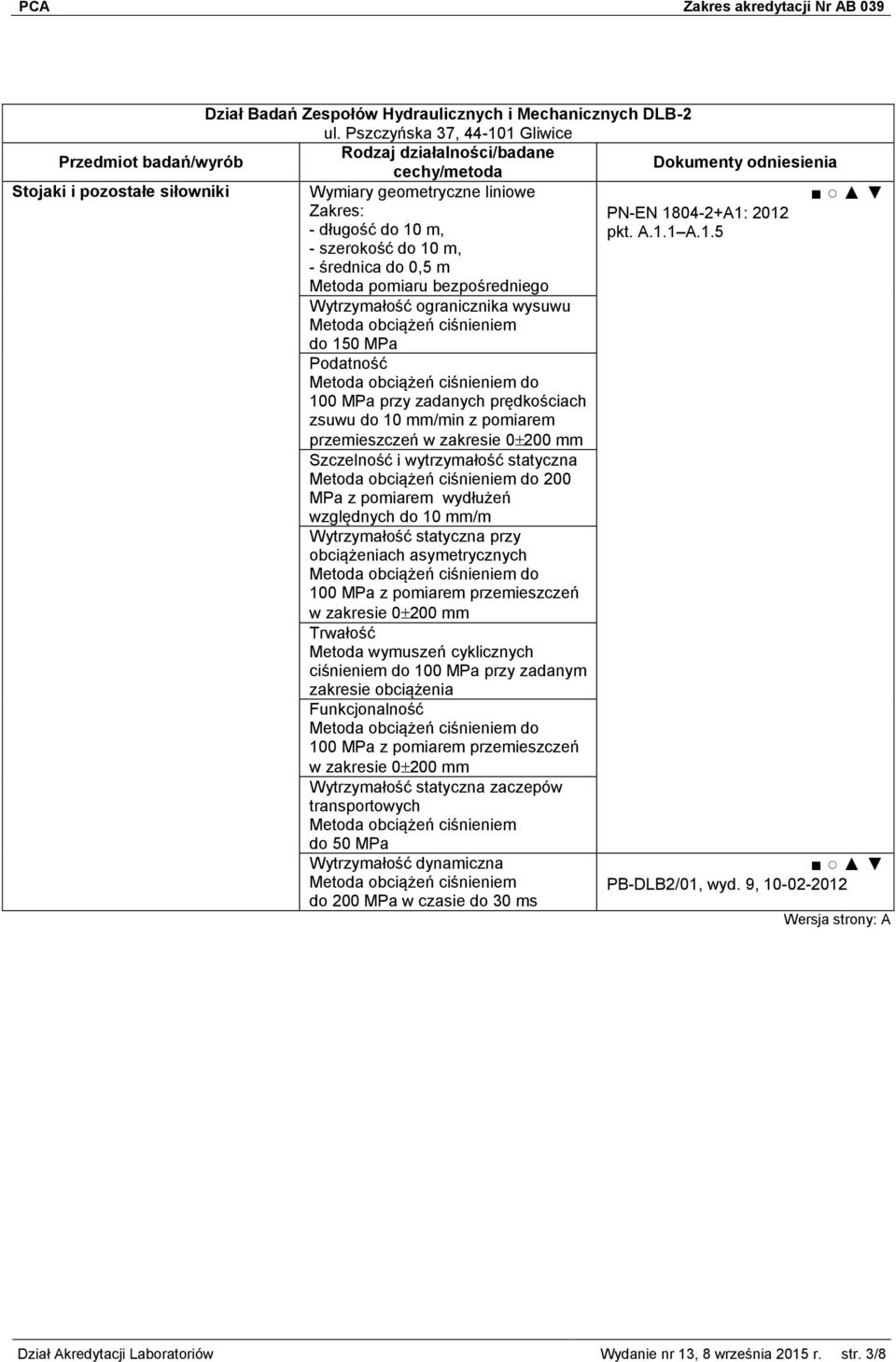

3 Dział Badań Zespołów Hydraulicznych i Mechanicznych DLB-2 ul. Pszczyńska 37, Gliwice Stojaki i pozostałe siłowniki Wymiary geometryczne liniowe - szerokość do 10 m, PN-EN A1: 2012 pkt. A.1.1 A.1.5 Wytrzymałość ogranicznika wysuwu Podatność do 100 MPa przy zadanych prędkościach zsuwu do 10 mm/min z pomiarem przemieszczeń Szczelność i wytrzymałość statyczna do 200 MPa z pomiarem wydłużeń względnych do 10 mm/m Wytrzymałość statyczna przy obciążeniach asymetrycznych do 100 MPa z pomiarem przemieszczeń Trwałość Metoda wymuszeń cyklicznych ciśnieniem do 100 MPa przy zadanym zakresie obciążenia Funkcjonalność do 100 MPa z pomiarem przemieszczeń Wytrzymałość statyczna zaczepów transportowych do 50 MPa Wytrzymałość dynamiczna do 200 MPa w czasie do 30 ms PB-DLB2/01, wyd. 9, Dział Akredytacji Laboratoriów Wydanie nr 13, 8 września 2015 r. str. 3/8

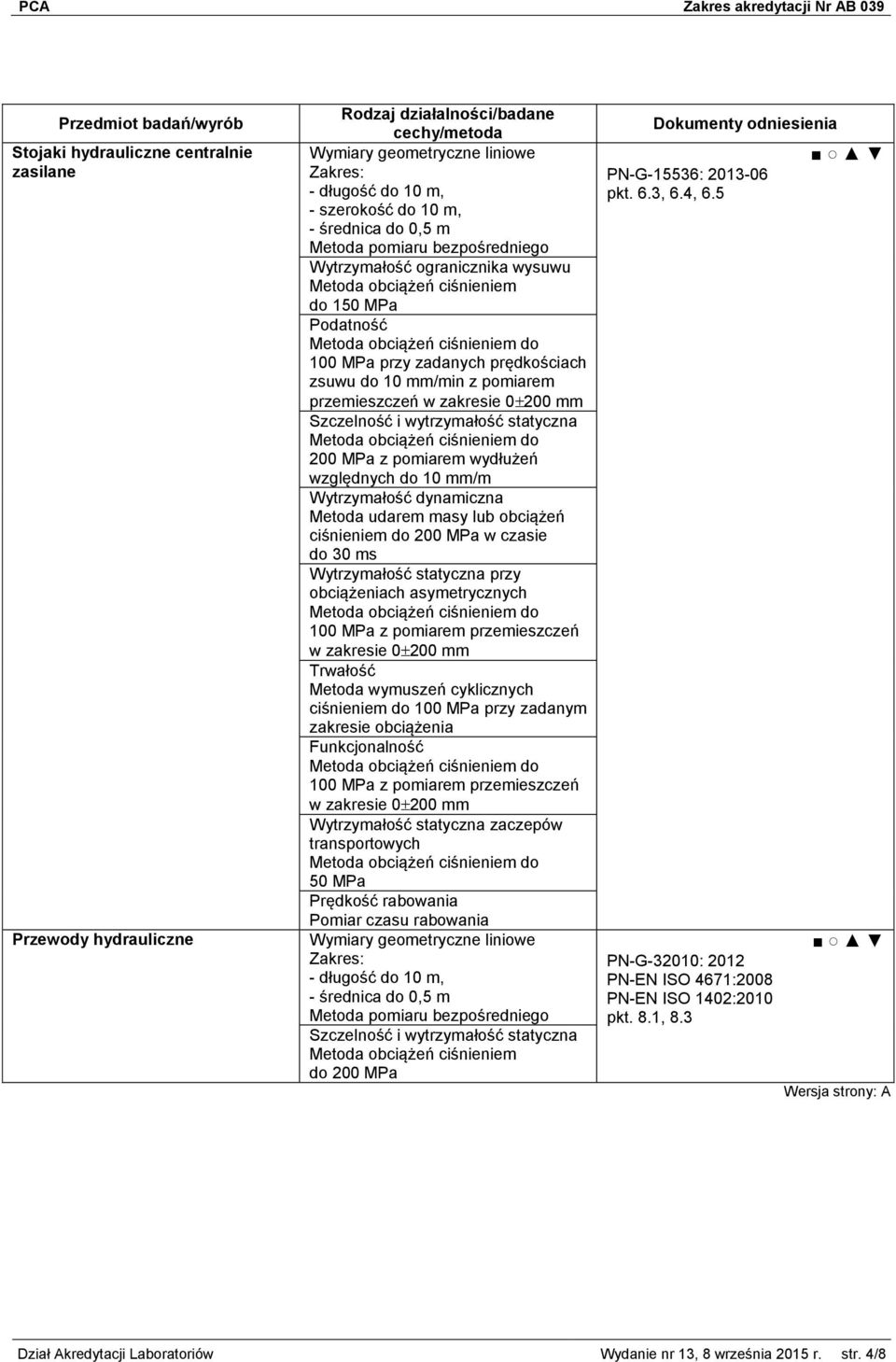

4 Stojaki hydrauliczne centralnie zasilane Przewody hydrauliczne Wymiary geometryczne liniowe - szerokość do 10 m, Wytrzymałość ogranicznika wysuwu Podatność do 100 MPa przy zadanych prędkościach zsuwu do 10 mm/min z pomiarem przemieszczeń Szczelność i wytrzymałość statyczna do 200 MPa z pomiarem wydłużeń względnych do 10 mm/m Wytrzymałość dynamiczna Metoda udarem masy lub obciążeń ciśnieniem do 200 MPa w czasie do 30 ms Wytrzymałość statyczna przy obciążeniach asymetrycznych do 100 MPa z pomiarem przemieszczeń Trwałość Metoda wymuszeń cyklicznych ciśnieniem do 100 MPa przy zadanym zakresie obciążenia Funkcjonalność do 100 MPa z pomiarem przemieszczeń Wytrzymałość statyczna zaczepów transportowych do 50 MPa Prędkość rabowania Pomiar czasu rabowania Wymiary geometryczne liniowe Szczelność i wytrzymałość statyczna do 200 MPa PN-G-15536: pkt. 6.3, 6.4, 6.5 PN-G-32010: 2012 PN-EN ISO 4671:2008 PN-EN ISO 1402:2010 pkt. 8.1, 8.3 Dział Akredytacji Laboratoriów Wydanie nr 13, 8 września 2015 r. str. 4/8

5 Hydrauliczne rurociągi przesyłowe Wymiary geometryczne liniowe + Szczelność + Wytrzymałość statyczna + Stojaki cierne Wytrzymałość statyczna Metoda obciążeń siłą do 2000 kn Podporność Metoda obciążeń siłą do 2000 kn z pomiarem przemieszczeń Obudowa chodników odrzwiami Wymiary geometryczne liniowe podatnymi z kształtowników korytkowych Rozpory stalowe Siatki okładzinowe Wytrzymałość statyczna strzemion Metoda obciążeń siłą do 1000 kn z pomiarem przemieszczeń w zakresie mm Charakterystyka pracy złącza Metoda obciążeń siłą do 2000 kn przy zadanej prędkości do 10 mm/min Próba statyczna zginania Metoda obciążeń siłą do 2000 kn przy zadanej prędkości do 6 mm/min Wymiary geometryczne liniowe Stabilność i nośność Metoda obciążeń siłą do 1000 kn z pomiarem przemieszczeń Wymiary geometryczne liniowe Wytrzymałość statyczna Metoda obciążeń siłą do 250 kn z pomiarem przemieszczeń + - Badania realizowane w siedzibie i poza siedzibą laboratorium PN-G-44001:1998 pkt , 3.3.2, PN-77/H PN-G-15533:1997 pkt , 4.3.4, 4.3.5, PN-G :1998 pkt. 2.5 PN-G :1987 pkt , 2.4.2, 2.5.1, 2.5.2, 2.6, 2.7, PN-G :1991 pkt. 2.4, 2.5 PN-G-15011:2011 pkt , PN-G :1996 pkt , PN-G-15050:1996 pkt , 5.7.3, 5.7.4, Dział Akredytacji Laboratoriów Wydanie nr 13, 8 września 2015 r. str. 5/8

6 Zawory hydrauliczne, hydrauliczne układy sterowania Wyroby konstrukcyjne Szczelność i wytrzymałość Ciśnienie robocze, otwarcia i zamknięcia zaworu do 70 MPa Impulsowy wzrost ciśnienia do 100 MPa w czasie 5-25 ms Udarność Metoda pomiaru zmiany ciśnienia do 70 MPa przy zadanym natężeniu przepływu do 0,4 l/min pod wpływem impulsu mechanicznego Natężenie przepływu Metoda pomiaru zmiany ciśnienia do 50 MPa przy zadawanym natężeniu przepływu do 100 l/min Niezawodność działania Metoda wymuszeń cyklicznych ciśnieniem do 70 MPa Odporność na ciśnienie na spływie do 100 MPa Próba przełączania ciśnienia do 100 MPa Wytrzymałość statyczna zaczepów transportowych do 50 MPa Wymiary geometryczne - wymiary liniowe: do 10 m, - wymiary kątowe, - wymiary średnic: do 0,5 m Wydłużenie względne do 10 mm/m Przemieszczenie statyczne mm; mm Ciśnienie do 200 MPa Siła do kn Natężenie przepływu 0, l/min PN-EN A1:2012 pkt. A.1.1 A.1.6 PB-DLB2/09, wyd.2, Dział Akredytacji Laboratoriów Wydanie nr 13, 8 września 2015 r. str. 6/8

7 Osoby odpowiedzialne za opinie i interpretacje włączane do sprawozdań z badań: dr inż. Włodzimierz Madejczyk - odpowiedzialny za włączane do sprawozdań z badań opinie i interpretacje formułowane na podstawie wyników badań wykonanych metodami oznaczonymi znakiem mgr inż. Hubert Niesyto - odpowiedzialny za włączane do sprawozdań z badań opinie i interpretacje formułowane na podstawie wyników badań wykonanych metodami oznaczonymi znakiem mgr inż. Andrzej Popowicz - odpowiedzialny za włączane do sprawozdań z badań opinie i interpretacje formułowane na podstawie wyników badań wykonanych metodami oznaczonymi znakiem mgr inż. Marek Wojtaszczyk - odpowiedzialny za włączane do sprawozdań z badań opinie i interpretacje formułowane na podstawie wyników badań wykonanych metodami oznaczonymi znakiem inż. Damian Aleksa - odpowiedzialny za włączane do sprawozdań z badań opinie i interpretacje formułowane na podstawie wyników badań wykonanych metodami oznaczonymi znakiem mgr inż. Jarosław Czubaszek - odpowiedzialny za włączane do sprawozdań z badań opinie i interpretacje formułowane na podstawie wyników badań wykonanych metodami oznaczonymi znakiem inż. Marcin Wodarz - odpowiedzialny za włączane do sprawozdań z badań opinie i interpretacje formułowane na podstawie wyników badań wykonanych metodami oznaczonymi znakiem Dział Akredytacji Laboratoriów Wydanie nr 13, 8 września 2015 r. str. 7/8

8 Wykaz zmian Zakresu Akredytacji Nr AB 039 Status zmian: wersja pierwotna A Zatwierdzam status zmian KIEROWNIK DZIAŁU AKREDYTACJI LABORATORIÓW TADEUSZ MATRAS dnia: r. Dział Akredytacji Laboratoriów Wydanie nr 13, 8 września 2015 r. str. 8/8
