ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 067

Transkrypt

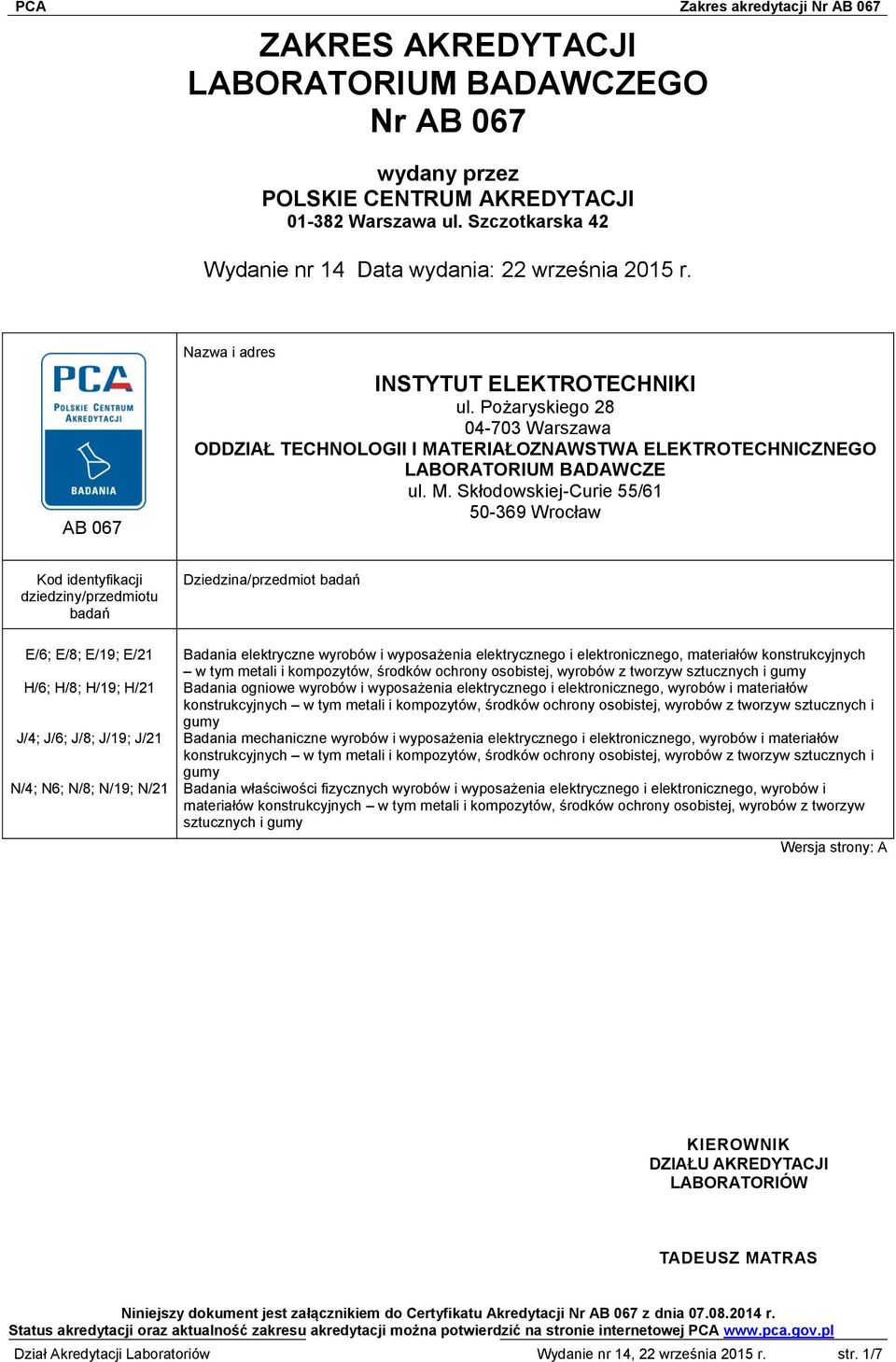

1 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 067 wydany przez POLSKIE CENTRUM AKREDYTACJI Warszawa ul. Szczotkarska 42 Wydanie nr 14 Data wydania: 22 września 2015 r. AB 067 Nazwa i adres INSTYTUT ELEKTROTECHNIKI ul. Pożaryskiego Warszawa ODDZIAŁ TECHNOLOGII I MATERIAŁOZNAWSTWA ELEKTROTECHNICZNEGO LABORATORIUM BADAWCZE ul. M. Skłodowskiej-Curie 55/ Wrocław Kod identyfikacji dziedziny/przedmiotu badań E/6; E/8; E/19; E/21 H/6; H/8; H/19; H/21 J/4; J/6; J/8; J/19; J/21 N/4; N6; N/8; N/19; N/21 Dziedzina/przedmiot badań Badania elektryczne wyrobów i wyposażenia elektrycznego i elektronicznego, materiałów konstrukcyjnych w tym metali i kompozytów, środków ochrony osobistej, wyrobów z tworzyw sztucznych i gumy Badania ogniowe wyrobów i wyposażenia elektrycznego i elektronicznego, wyrobów i materiałów konstrukcyjnych w tym metali i kompozytów, środków ochrony osobistej, wyrobów z tworzyw sztucznych i gumy Badania mechaniczne wyrobów i wyposażenia elektrycznego i elektronicznego, wyrobów i materiałów konstrukcyjnych w tym metali i kompozytów, środków ochrony osobistej, wyrobów z tworzyw sztucznych i gumy Badania właściwości fizycznych wyrobów i wyposażenia elektrycznego i elektronicznego, wyrobów i materiałów konstrukcyjnych w tym metali i kompozytów, środków ochrony osobistej, wyrobów z tworzyw sztucznych i gumy KIEROWNIK DZIAŁU AKREDYTACJI LABORATORIÓW TADEUSZ MATRAS Niniejszy dokument jest załącznikiem do Certyfikatu Akredytacji Nr AB 067 z dnia r. Status akredytacji oraz aktualność zakresu akredytacji można potwierdzić na stronie internetowej PCA Dział Akredytacji Laboratoriów Wydanie nr 14, 22 września 2015 r. str. 1/7

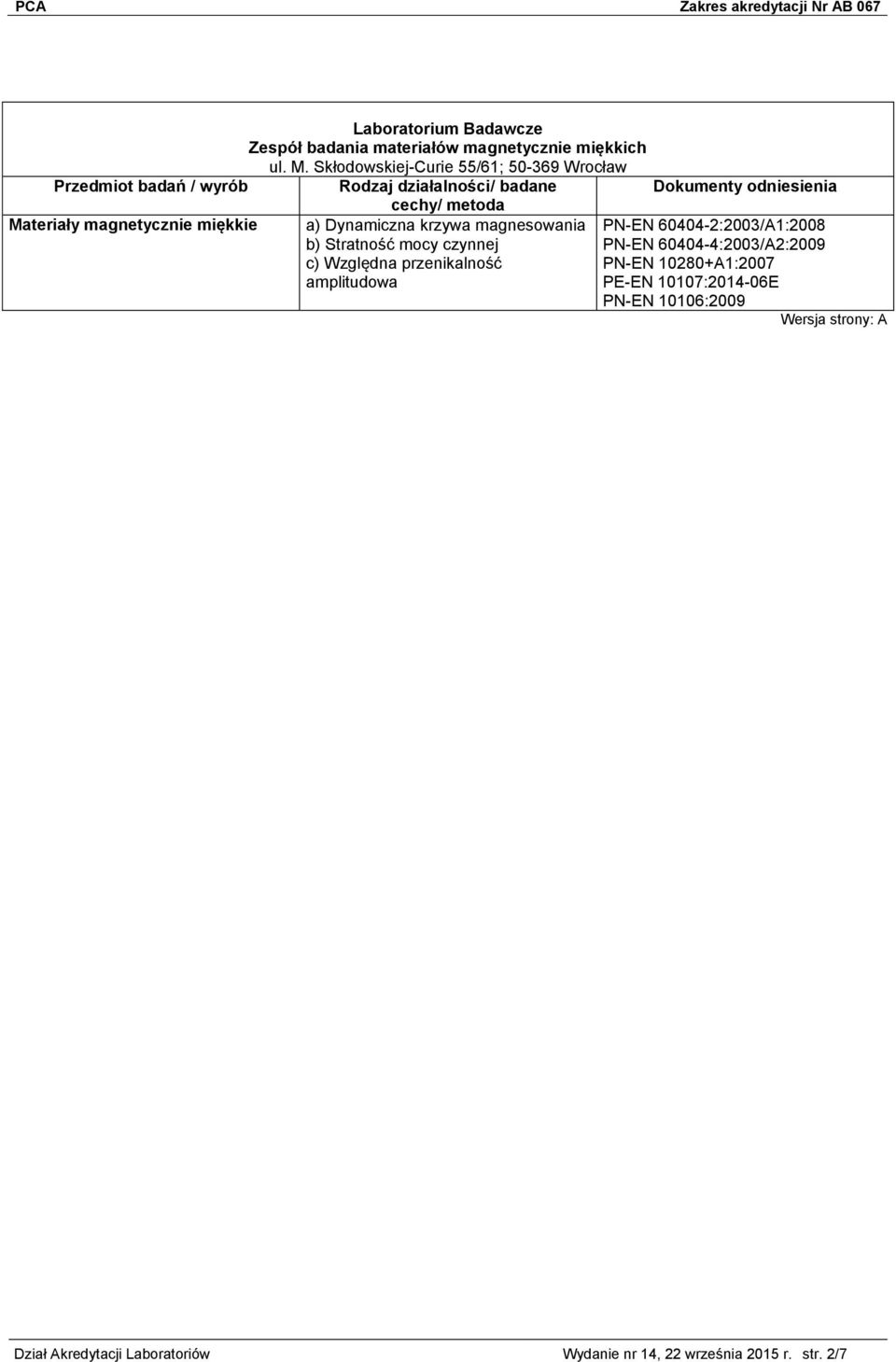

2 Zespół badania materiałów magnetycznie miękkich Materiały magnetycznie miękkie a) Dynamiczna krzywa magnesowania b) Stratność mocy czynnej c) Względna przenikalność amplitudowa PN-EN :2003/A1:2008 PN-EN :2003/A2:2009 PN-EN A1:2007 PE-EN 10107: E PN-EN 10106:2009 Dział Akredytacji Laboratoriów Wydanie nr 14, 22 września 2015 r. str. 2/7

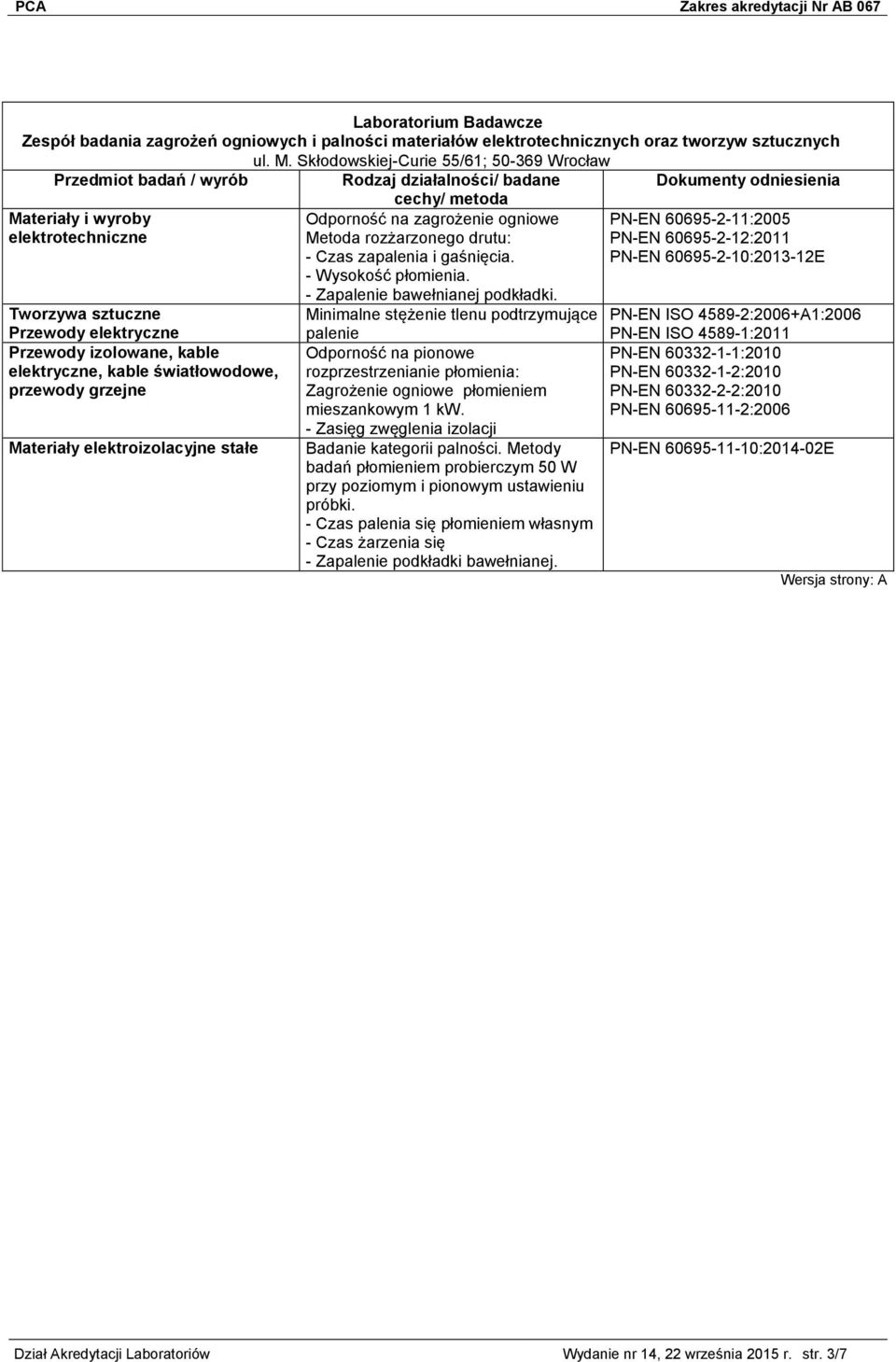

3 Zespół badania zagrożeń ogniowych i palności materiałów elektrotechnicznych oraz tworzyw sztucznych Materiały i wyroby elektrotechniczne Tworzywa sztuczne Przewody elektryczne Przewody izolowane, kable elektryczne, kable światłowodowe, przewody grzejne Materiały elektroizolacyjne stałe Odporność na zagrożenie ogniowe Metoda rozżarzonego drutu: - Czas zapalenia i gaśnięcia. - Wysokość płomienia. - Zapalenie bawełnianej podkładki. Minimalne stężenie tlenu podtrzymujące palenie Odporność na pionowe rozprzestrzenianie płomienia: Zagrożenie ogniowe płomieniem mieszankowym 1 kw. - Zasięg zwęglenia izolacji Badanie kategorii palności. Metody badań płomieniem probierczym 50 W przy poziomym i pionowym ustawieniu próbki. - Czas palenia się płomieniem własnym - Czas żarzenia się - Zapalenie podkładki bawełnianej. PN-EN :2005 PN-EN :2011 PN-EN : E PN-EN ISO :2006+A1:2006 PN-EN ISO :2011 PN-EN :2010 PN-EN :2010 PN-EN :2010 PN-EN :2006 PN-EN : E Dział Akredytacji Laboratoriów Wydanie nr 14, 22 września 2015 r. str. 3/7

4 Kable i przewody oraz przewody grzejne Zespół badania kabli i przewodów Odporność powłoki i izolacji na rozciąganie PN-EN :2012E przed i po starzeniu PN-EN :2012E Nasiąkliwość wodą PN-EN :2012E Rezystancja przy prądzie stałym PN-EN 50395:2007P, p. 5 PN-83/E E PN-EN 50395:2007/A1:2011P PN-EN :2008E Rezystancja izolacji PN-EN 50395:2007 P, p. 8 PN-83/E-04160/73 Rezystancja powierzchniowa powłoki PN-EN 50395:2007P, p. 11 Dział Akredytacji Laboratoriów Wydanie nr 14, 22 września 2015 r. str. 4/7

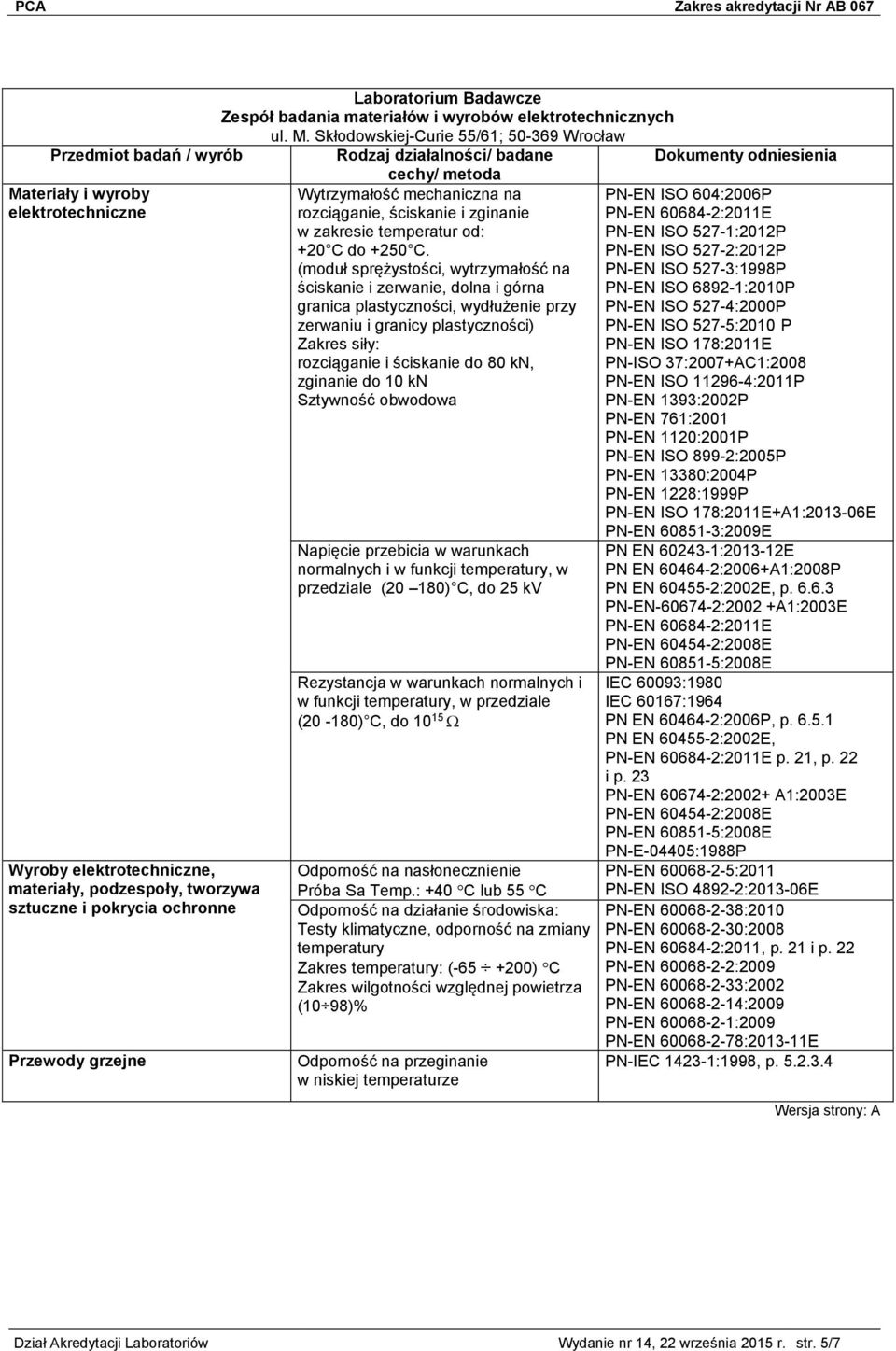

5 Zespół badania materiałów i wyrobów elektrotechnicznych Materiały i wyroby elektrotechniczne Wyroby elektrotechniczne, materiały, podzespoły, tworzywa sztuczne i pokrycia ochronne Przewody grzejne Wytrzymałość mechaniczna na rozciąganie, ściskanie i zginanie w zakresie temperatur od: +20 C do +250 C. (moduł sprężystości, wytrzymałość na ściskanie i zerwanie, dolna i górna granica plastyczności, wydłużenie przy zerwaniu i granicy plastyczności) Zakres siły: rozciąganie i ściskanie do 80 kn, zginanie do 10 kn Sztywność obwodowa Napięcie przebicia w warunkach normalnych i w funkcji temperatury, w przedziale (20 180) C, do 25 kv Rezystancja w warunkach normalnych i w funkcji temperatury, w przedziale (20-180) C, do Odporność na nasłonecznienie Próba Sa Temp.: +40 C lub 55 C Odporność na działanie środowiska: Testy klimatyczne, odporność na zmiany temperatury Zakres temperatury: ( ) C Zakres wilgotności względnej powietrza (10 98)% Odporność na przeginanie w niskiej temperaturze PN-EN ISO 604:2006P PN-EN :2011E PN-EN ISO 527-1:2012P PN-EN ISO 527-2:2012P PN-EN ISO 527-3:1998P PN-EN ISO :2010P PN-EN ISO 527-4:2000P PN-EN ISO 527-5:2010 P PN-EN ISO 178:2011E PN-ISO 37:2007+AC1:2008 PN-EN ISO :2011P PN-EN 1393:2002P PN-EN 761:2001 PN-EN 1120:2001P PN-EN ISO 899-2:2005P PN-EN 13380:2004P PN-EN 1228:1999P PN-EN ISO 178:2011E+A1: E PN-EN :2009E PN EN : E PN EN :2006+A1:2008P PN EN :2002E, p PN-EN :2002 +A1:2003E PN-EN :2011E PN-EN :2008E PN-EN :2008E IEC 60093:1980 IEC 60167:1964 PN EN :2006P, p PN EN :2002E, PN-EN :2011E p. 21, p. 22 i p. 23 PN-EN :2002+ A1:2003E PN-EN :2008E PN-EN :2008E PN-E-04405:1988P PN-EN :2011 PN-EN ISO : E PN-EN :2010 PN-EN :2008 PN-EN :2011, p. 21 i p. 22 PN-EN :2009 PN-EN :2002 PN-EN :2009 PN-EN :2009 PN-EN : E PN-IEC :1998, p Dział Akredytacji Laboratoriów Wydanie nr 14, 22 września 2015 r. str. 5/7

6 Materiały elektroizolacyjne stałe Materiały elektrotechniczne, podzespoły i gotowe urządzenia (materiały izolacyjne i części izolacyjne wyrobów) Drążki izolacyjne i uniwersalne elementy robocze do prac pod napięciem do 150 kv Rezystywność skrośna, powierzchniowa i PN-88/E rezystancja izolacji (w temperaturze 23 C PN-EN ISO 3915:2002 i w zakresie temperatur IEC 60093: C +300 C, IEC 60167:1964 Zakres pomiarowy: ASTM D rezystancji , PN-EN :2002, p. 16 rezystywności cm) Wytrzymałość elektryczna PN-EN : E wykonywana napięciem przemiennym PN-EN :2002, p. 13 Zakres: 50 Hz 125 kv PN-K-92001:1997, p. 2.7 i p. 3.8 i stałym do 170 kv PN-EN : E Wymiary liniowe PN-EN : 2010, p. 5.3 Wytrzymałość na skręcanie PN-EN : 2010, p , p Wytrzymałość na rozciąganie PN-EN : 2010, p Wytrzymałość na zginanie PN-EN : 2010, p Własności elektryczne po PN-EN : 2010, p kondycjonowaniu w wodzie Zdolność do cięcia (tylko dla drążka do PN-EN : 2010, p cięcia przewodów) Odporność na rozpuszczalniki (tylko dla PN-EN : 2010, p drążka pomiarowego) Odporność na ścieranie (tylko dla drążka PN-EN : 2010, p pomiarowego) Wytrzymałość elektryczna po odporności PN-EN : 2010, p na ścieranie Kleszcze i chwytaki izolacyjne Wymiary liniowe PB-5/LB/IEL/OTiME p. 9.3, wyd. 5 z Wytrzymałość elektryczna kleszczy PB-5/LB/IEL/OTiME p. 9.9, wyd. 5 z Wytrzymałość mechaniczna PB-10/LB/IEL/OTiME p. 9.5, wyd. 4 z Chodniki elektroizolacyjne Próby elektryczne PN-EN 61111:2009 p Rękawice elektroizolacyjne Kalosze i półbuty elektroizolacyjne Wskaźniki napięcia typu pojemnościowego przy napięciach przemiennych od 0,23 kv do 52 kv Próby elektryczne napięciem stałym PN-EN 60903:2006 p. 8.4 i przemiennym Wymiary liniowe PB-13/LB/IEL/OTiME, Wytrzymałość elektryczna i prąd upływu wyd. 4 z Napięcie progowe PN-EN :2007 p Czas pracy PN-EN :2007 p Zabezpieczenie przed zmostkowaniem wskaźników napięcia typu wnętrzowego i napowietrznego PN-EN :2007 p Zabezpieczenie przed zmostkowaniem wskaźników napięcia typu napowietrznego PN-EN :2007 p Odporność na iskrzenie PN-EN :2007 p Odporność na upadek PN-EN :2007 p Wytrzymałość na udary PN-EN :2007 p Odporność na warunki klimatyczne PN-EN :2007 p Trwałość oznakowania PN-EN :2007 p Badanie wpływu czynników zakłócających na jednoznaczną sygnalizację PN-EN :2007 p Dział Akredytacji Laboratoriów Wydanie nr 14, 22 września 2015 r. str. 6/7

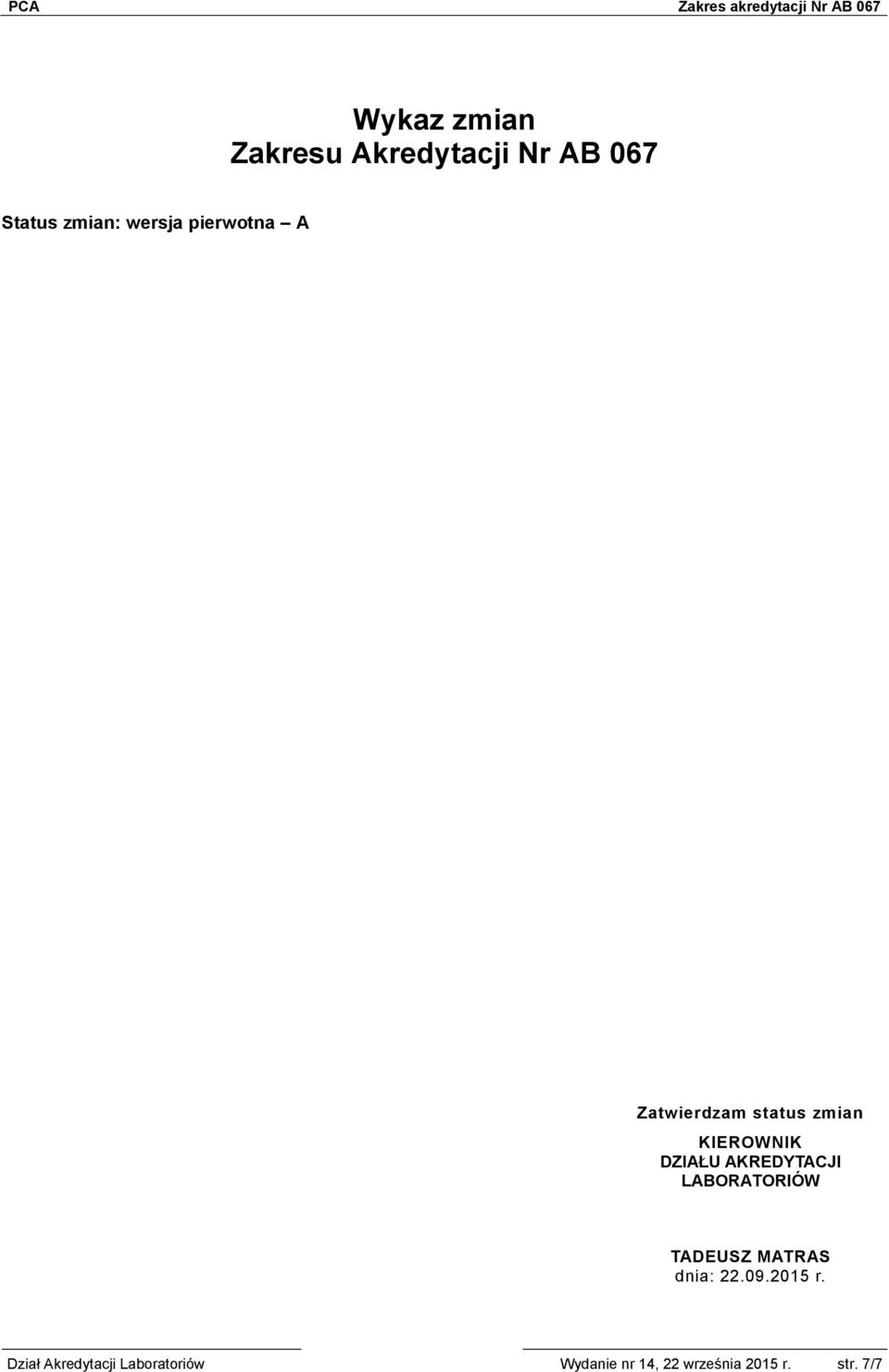

7 Wykaz zmian Zakresu Akredytacji Nr AB 067 Status zmian: wersja pierwotna A Zatwierdzam status zmian KIEROWNIK DZIAŁU AKREDYTACJI LABORATORIÓW TADEUSZ MATRAS dnia: r. Dział Akredytacji Laboratoriów Wydanie nr 14, 22 września 2015 r. str. 7/7
