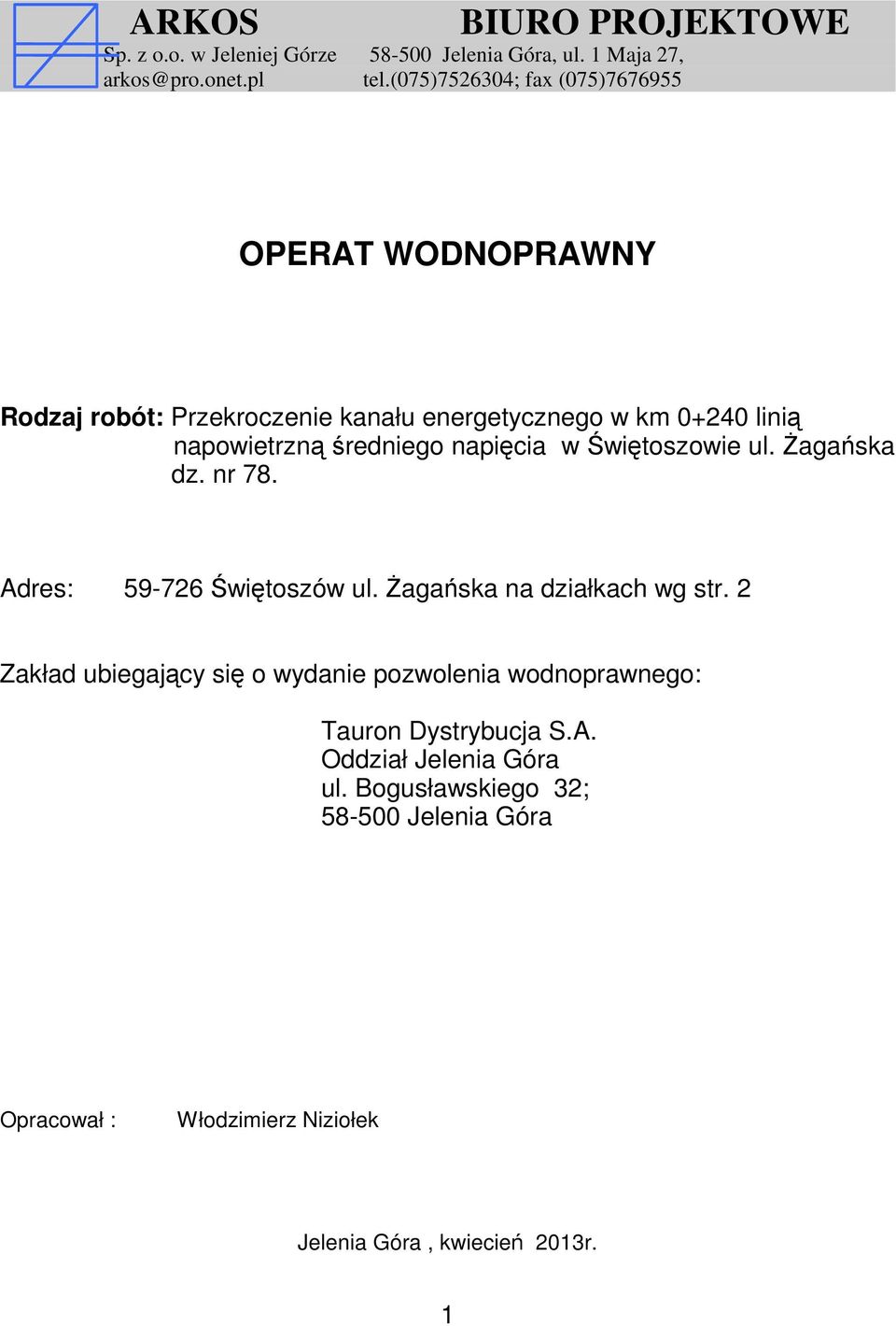

1 ARKOS BIURO PROJEKTOWE Sp. z o.o. w Jeleniej Górze Jelenia Góra, ul. 1 Maja 27, arkos@pro.onet.pl tel.(075) ; fax (075) OPERAT WODNOPRAWNY Rodzaj robót: Przekroczenie kanału energetycznego w km linią napowietrzną średniego napięcia w Świętoszowie ul. Żagańska dz. nr 78. Adres: Świętoszów ul. Żagańska na działkach wg str. 2 Zakład ubiegający się o wydanie pozwolenia wodnoprawnego: Tauron Dystrybucja S.A. Oddział Jelenia Góra ul. Bogusławskiego 32; Jelenia Góra Opracował : Włodzimierz Niziołek Jelenia Góra, kwiecień 2013r. 1

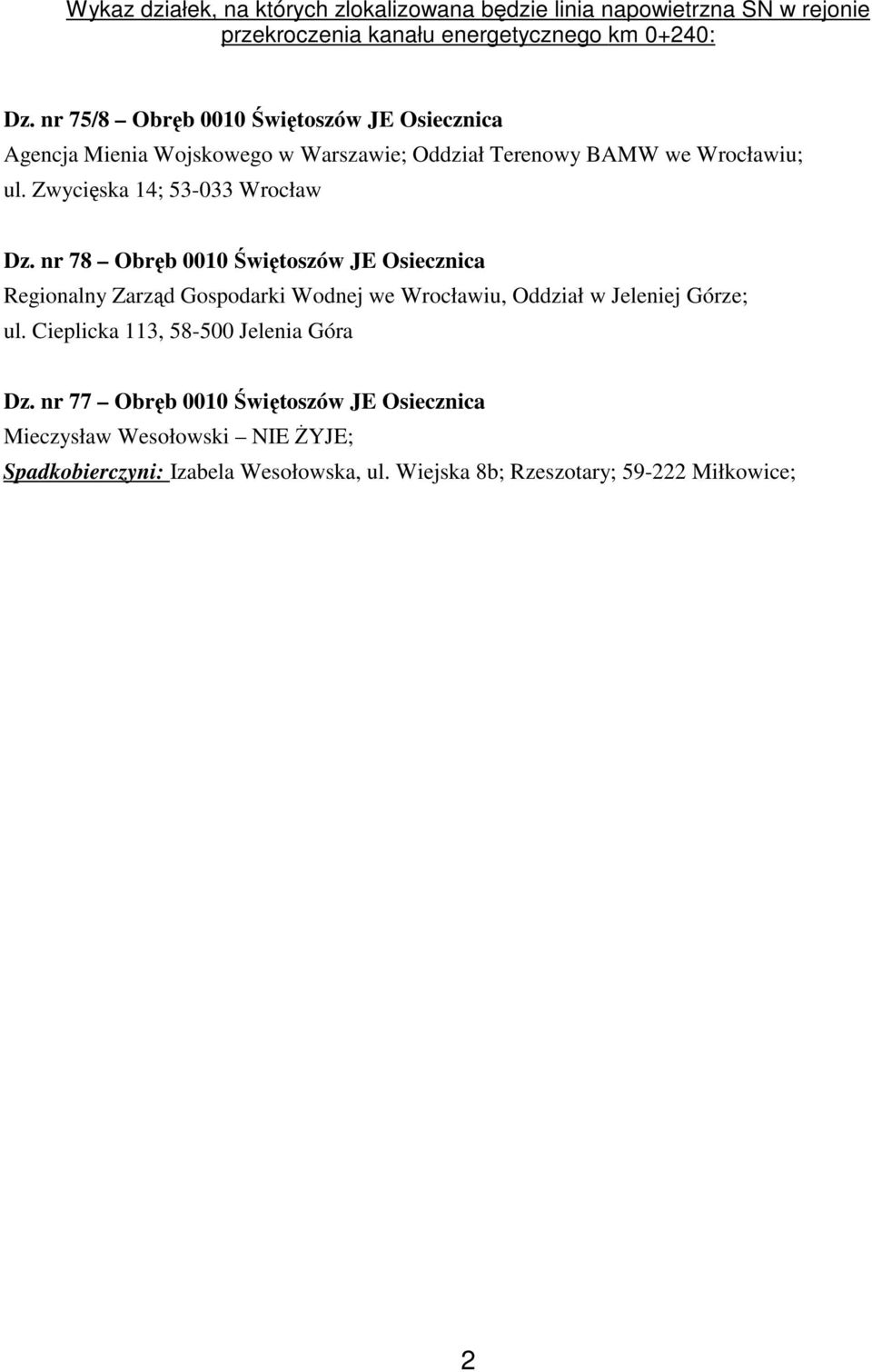

2 Wykaz działek, na których zlokalizowana będzie linia napowietrzna SN w rejonie przekroczenia kanału energetycznego km 0+240: Dz. nr 75/8 Obręb 0010 Świętoszów JE Osiecznica Agencja Mienia Wojskowego w Warszawie; Oddział Terenowy BAMW we Wrocławiu; ul. Zwycięska 14; Wrocław Dz. nr 78 Obręb 0010 Świętoszów JE Osiecznica Regionalny Zarząd Gospodarki Wodnej we Wrocławiu, Oddział w Jeleniej Górze; ul. Cieplicka 113, Jelenia Góra Dz. nr 77 Obręb 0010 Świętoszów JE Osiecznica Mieczysław Wesołowski NIE ŻYJE; Spadkobierczyni: Izabela Wesołowska, ul. Wiejska 8b; Rzeszotary; Miłkowice; 2

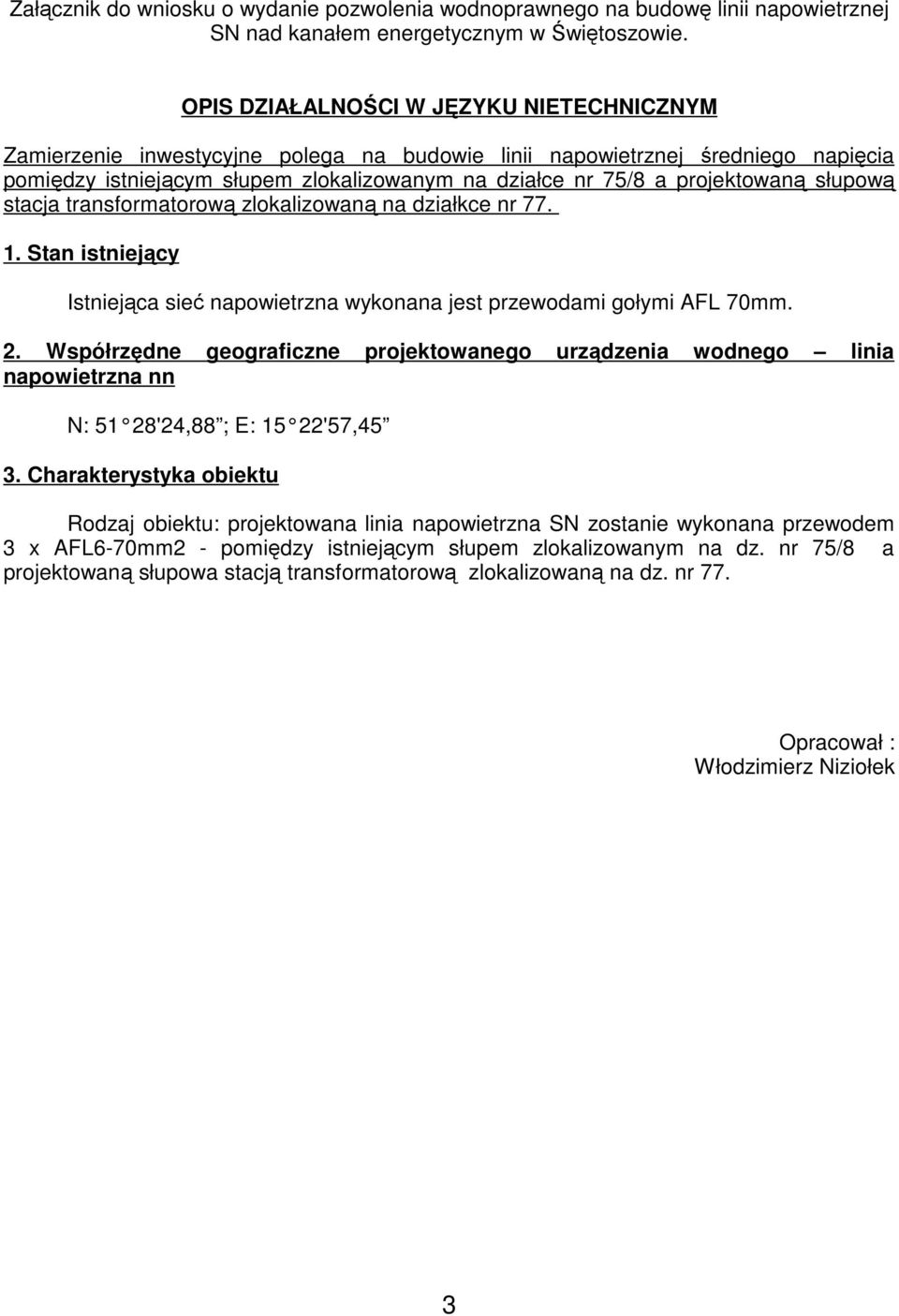

3 Załącznik do wniosku o wydanie pozwolenia wodnoprawnego na budowę linii napowietrznej SN nad kanałem energetycznym w Świętoszowie. OPIS DZIAŁALNOŚCI W JĘZYKU NIETECHNICZNYM Zamierzenie inwestycyjne polega na budowie linii napowietrznej średniego napięcia pomiędzy istniejącym słupem zlokalizowanym na działce nr 75/8 a projektowaną słupową stacja transformatorową zlokalizowaną na działkce nr Stan istniejący Istniejąca sieć napowietrzna wykonana jest przewodami gołymi AFL 70mm. 2. Współrzędne geograficzne projektowanego urządzenia wodnego linia napowietrzna nn N: 51 28'24,88 ; E: 15 22'57,45 3. Charakterystyka obiektu Rodzaj obiektu: projektowana linia napowietrzna SN zostanie wykonana przewodem 3 x AFL6-70mm2 - pomiędzy istniejącym słupem zlokalizowanym na dz. nr 75/8 a projektowaną słupowa stacją transformatorową zlokalizowaną na dz. nr 77. Opracował : Włodzimierz Niziołek 3

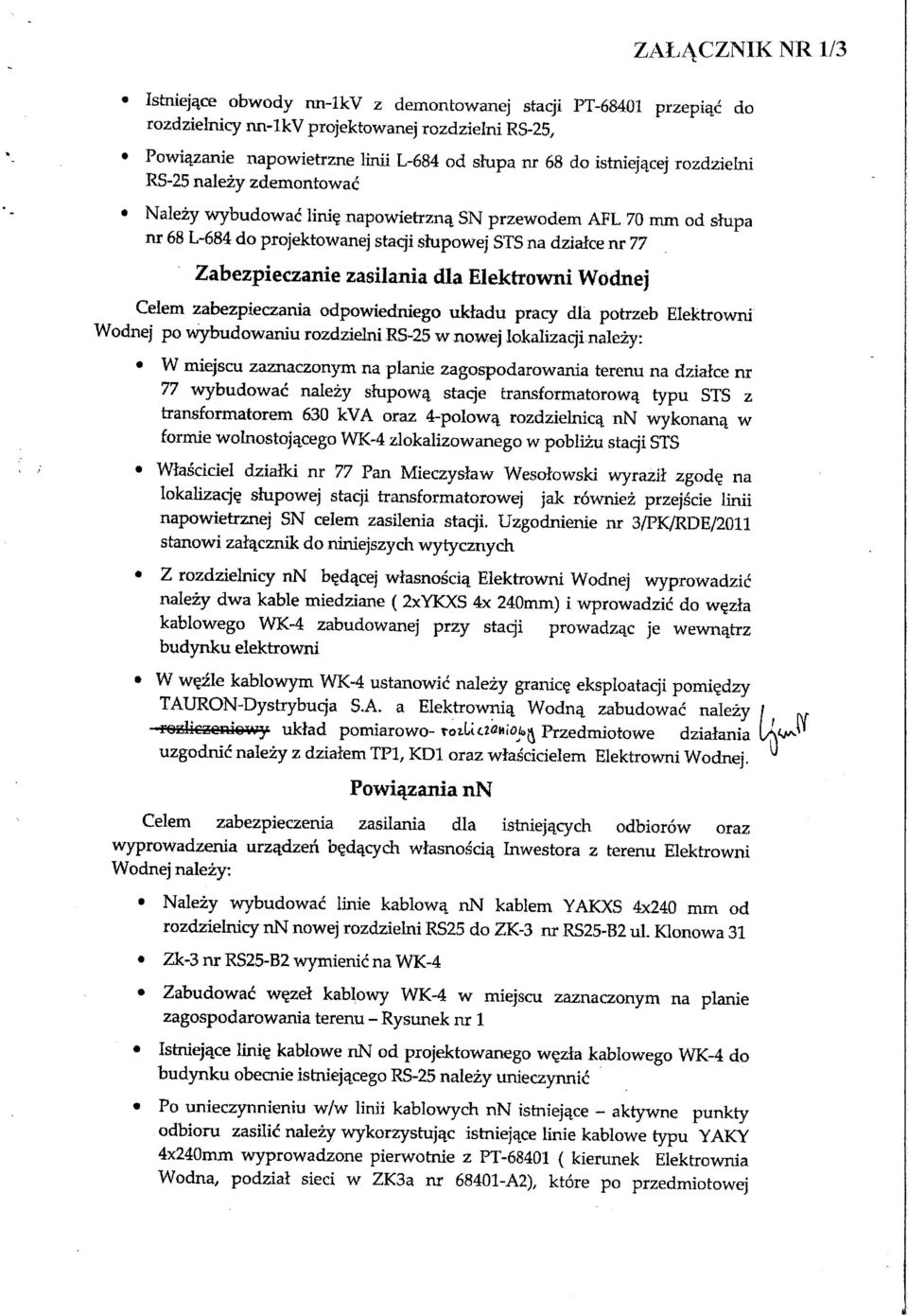

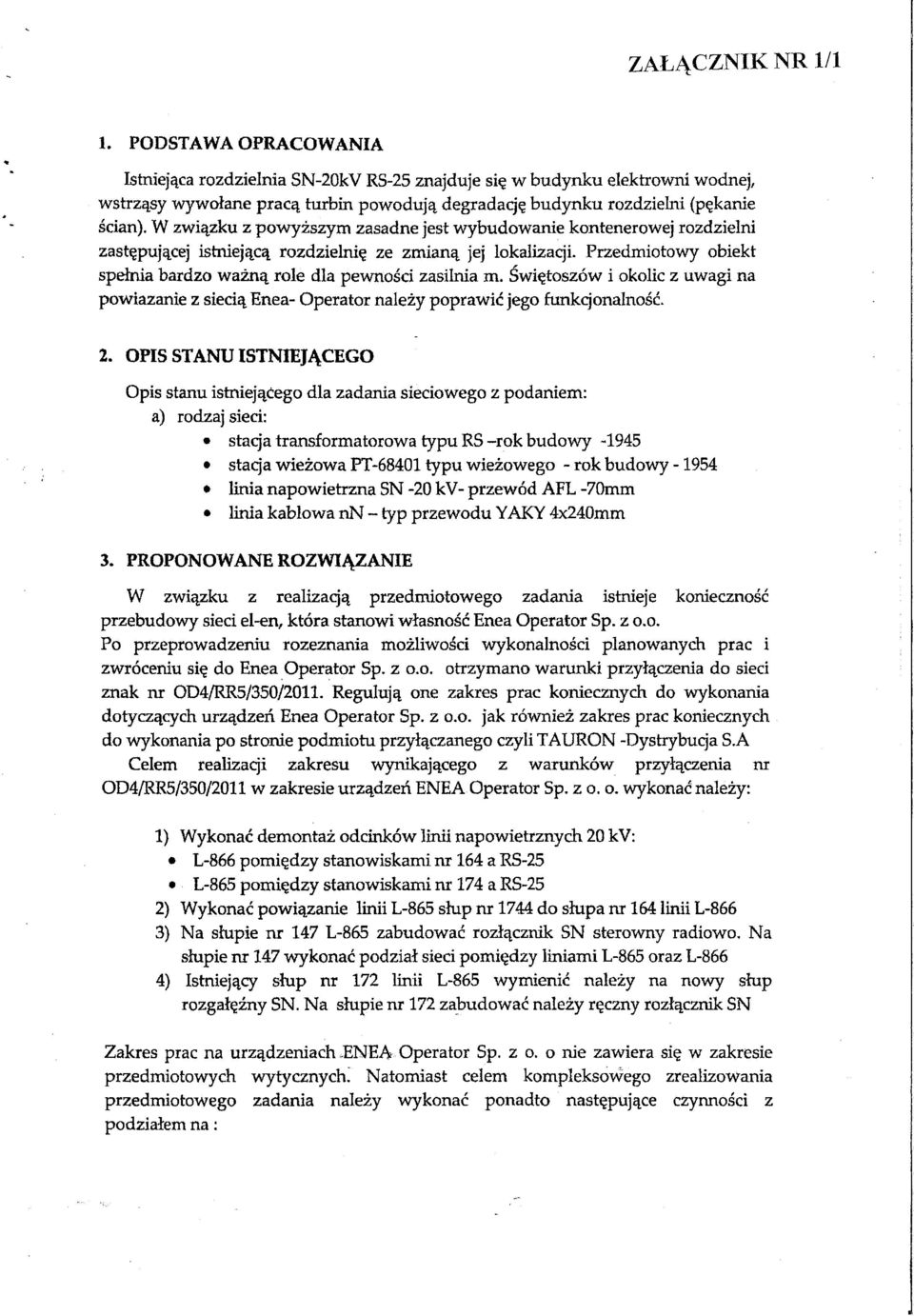

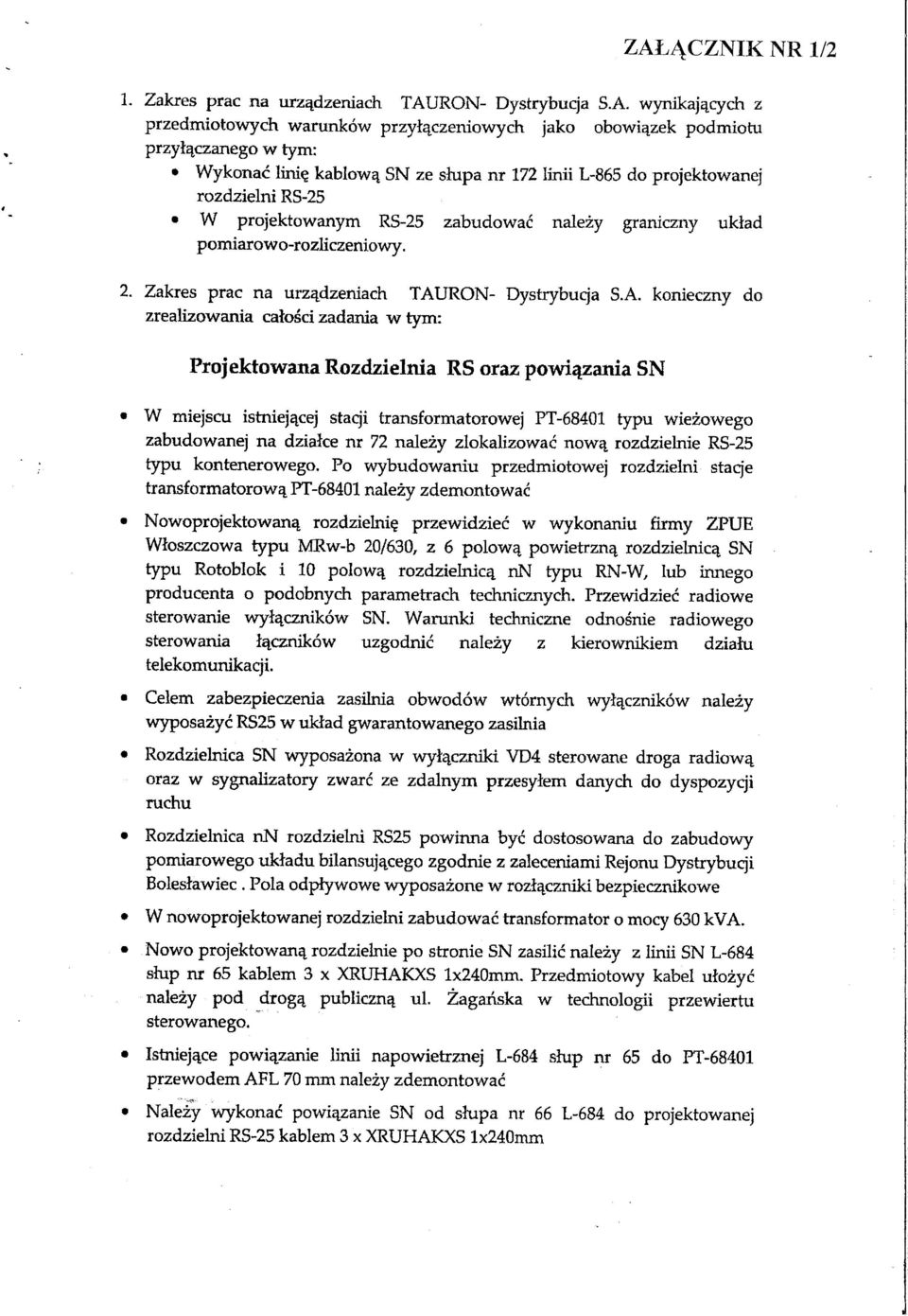

4 SPIS ZAWARTOŚCI OPRACOWANIA I OPIS 1. Przedmiot opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Opis techniczny i technologiczny 5. Uwagi końcowe 6. Ustalenia wynikające z warunków korzystania z wód 7. Wnioski do wydania pozwolenia wodnoprawnego II ODPISY DOKUMENTÓW ZWIĄZANYCH Załącznik nr 1 wytyczne projektowe opracowane przez RD Bolesławiec Załącznik nr 2 uzgodnienie z Regionalnym Zarządem Gospodarki Wodnej we Wrocławiu, Zarząd Zlewni zs. W Jeleniej Górze dz. nr 78 Załącznik nr 3 -mapa ewidencji gruntów z naniesioną trasą projektowanej linii napowietrznej SN Załącznik nr 4 - wypisy z ewidencji gruntów Załącznik nr 5 - uzgodnienie nr 2/685/2012 dz. nr 77 Załącznik nr 6 uzgodnienie nr OTWr.SpiZN /13 z dnia r dz. nr 75/8 III RYSUNKI nr 1 Plan orientacyjny skala 1: nr 2 - Projekt zagospodarowania terenu Linia napowietrzna SN -skala 1:500 nr 3 - Profil linii napowietrznej nad kanałem energetycznym skala 1:100/50 4

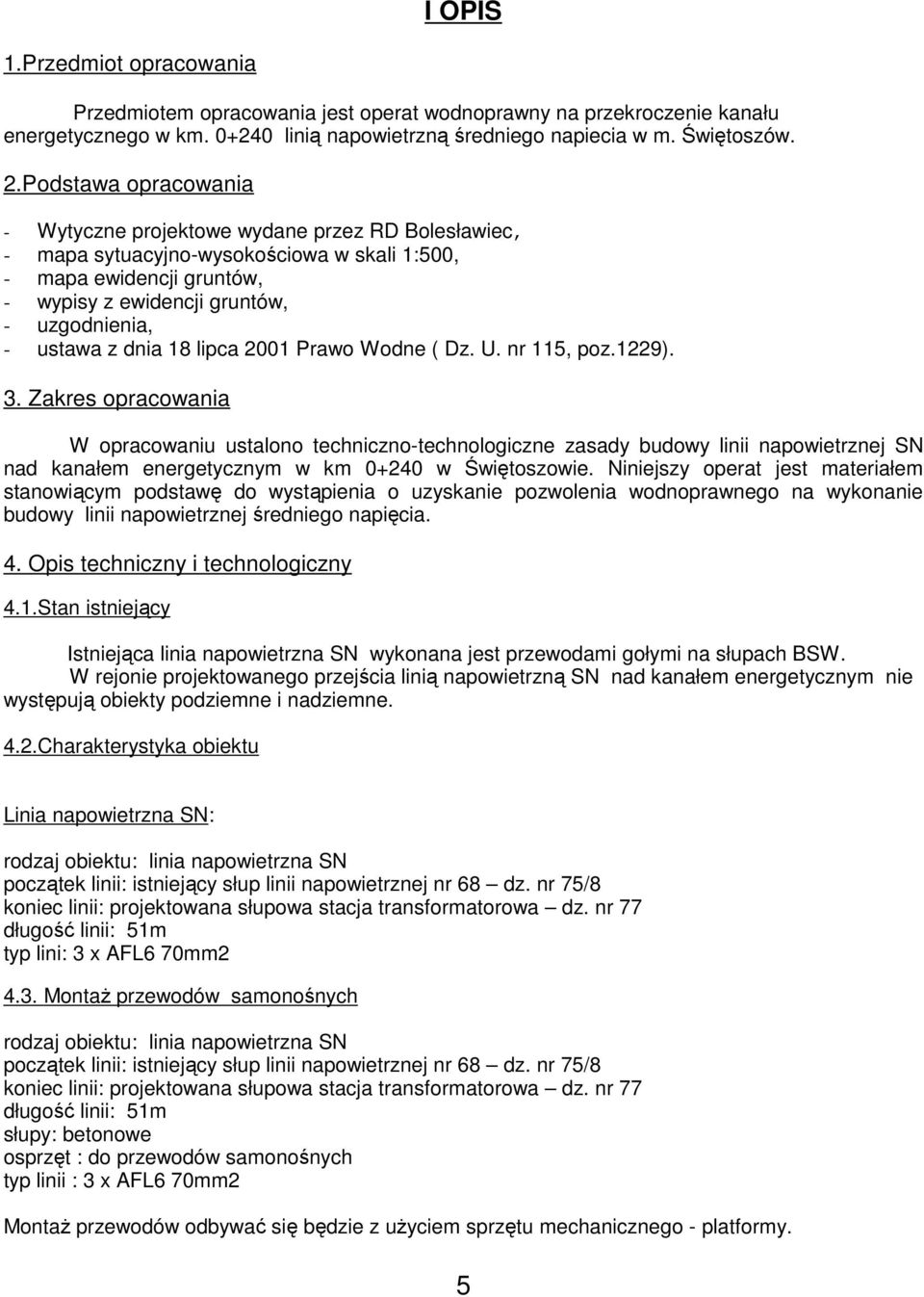

5 I OPIS 1.Przedmiot opracowania Przedmiotem opracowania jest operat wodnoprawny na przekroczenie kanału energetycznego w km linią napowietrzną średniego napiecia w m. Świętoszów. 2.Podstawa opracowania - Wytyczne projektowe wydane przez RD Bolesławiec, - mapa sytuacyjno-wysokościowa w skali 1:500, - mapa ewidencji gruntów, - wypisy z ewidencji gruntów, - uzgodnienia, - ustawa z dnia 18 lipca 2001 Prawo Wodne ( Dz. U. nr 115, poz.1229). 3. Zakres opracowania W opracowaniu ustalono techniczno-technologiczne zasady budowy linii napowietrznej SN nad kanałem energetycznym w km w Świętoszowie. Niniejszy operat jest materiałem stanowiącym podstawę do wystąpienia o uzyskanie pozwolenia wodnoprawnego na wykonanie budowy linii napowietrznej średniego napięcia. 4. Opis techniczny i technologiczny 4.1.Stan istniejący Istniejąca linia napowietrzna SN wykonana jest przewodami gołymi na słupach BSW. W rejonie projektowanego przejścia linią napowietrzną SN nad kanałem energetycznym nie występują obiekty podziemne i nadziemne. 4.2.Charakterystyka obiektu Linia napowietrzna SN: rodzaj obiektu: linia napowietrzna SN początek linii: istniejący słup linii napowietrznej nr 68 dz. nr 75/8 koniec linii: projektowana słupowa stacja transformatorowa dz. nr 77 długość linii: 51m typ lini: 3 x AFL6 70mm Montaż przewodów samonośnych rodzaj obiektu: linia napowietrzna SN początek linii: istniejący słup linii napowietrznej nr 68 dz. nr 75/8 koniec linii: projektowana słupowa stacja transformatorowa dz. nr 77 długość linii: 51m słupy: betonowe osprzęt : do przewodów samonośnych typ linii : 3 x AFL6 70mm2 Montaż przewodów odbywać się będzie z użyciem sprzętu mechanicznego - platformy. 5

6 Wyszczególnienie robót: 1. Ustawienie bębna z przewodami na podnośniku. 2. Założenie rolek montażowych na słupy. 3. Przeciągnięcie liny konopnej przez rolki. 4. Założenie opończy na końce przewodów. 5. Wciągnięcie przewodów na słupy. 6. Naprężenie przewodów i wyregulowanie zwisów 7. Przymocowanie przewodów do haków i uchwytów. 8. Zdjęcie rolek montażowych. 5. Uwagi końcowe a.) Przed przystąpieniem do robót zasadniczych należy: zlokalizować i oznaczyć kolizje z istniejącym i projektowanym uzbrojeniem terenu zlokalizowane kolizje zabezpieczyć i oznakować, zaś roboty w ich obrębie wykonywać ręcznie b) Wszystkie prace należy wykonywać zgodnie z odpowiednimi normami PN/E i SEP oraz zgodnie z obowiązującymi przepisami bhp. c) Wykonać pomiary rezystancji uziemienia, pomiary skuteczności ochrony przeciwporażeniowej oraz inne badania odbiorcze określone w normach SEP. 6. Ustalenia wynikające z warunków korzystania z wód a/ przy przekroczeniach napowietrzną linią energetyczną SN rzeki nie przewiduje się żadnych urządzeń pomiarowych, b/ nie przewiduje się korzystania z wód, c/ brak wpływu zamierzenia na gospodarkę wodną. 7. Wnioski do wydania pozwolenia wodnoprawnego 1. Na podstawie ustawy z dnia 18 lipca 2001 roku Prawo wodne ( Dz. U. Nr 115 z 2001 poz. 1229) art ust. 1 pkt 3 wnosi się o udzielenie Tauron Dystrybucja S.A. Oddział w Jeleniej Górze pozwolenia wodnoprawnego na wykonanie przekroczenia elektroenergetyczną linią napowietrzną SN nad kanałem energetycznym km w Świętoszowie. 2. Udzielić pozwolenia na okres 1 roku. 3. Po zakończeniu robót uporządkować teren. 4. Zapewnić nadzór techniczny nad robotami. 5. Powiadomić wszystkich właścicieli i administratorów obiektów i gruntów przyległych do przekroczenia kanału o terminie rozpoczęcia i zakończenia robót. 6
