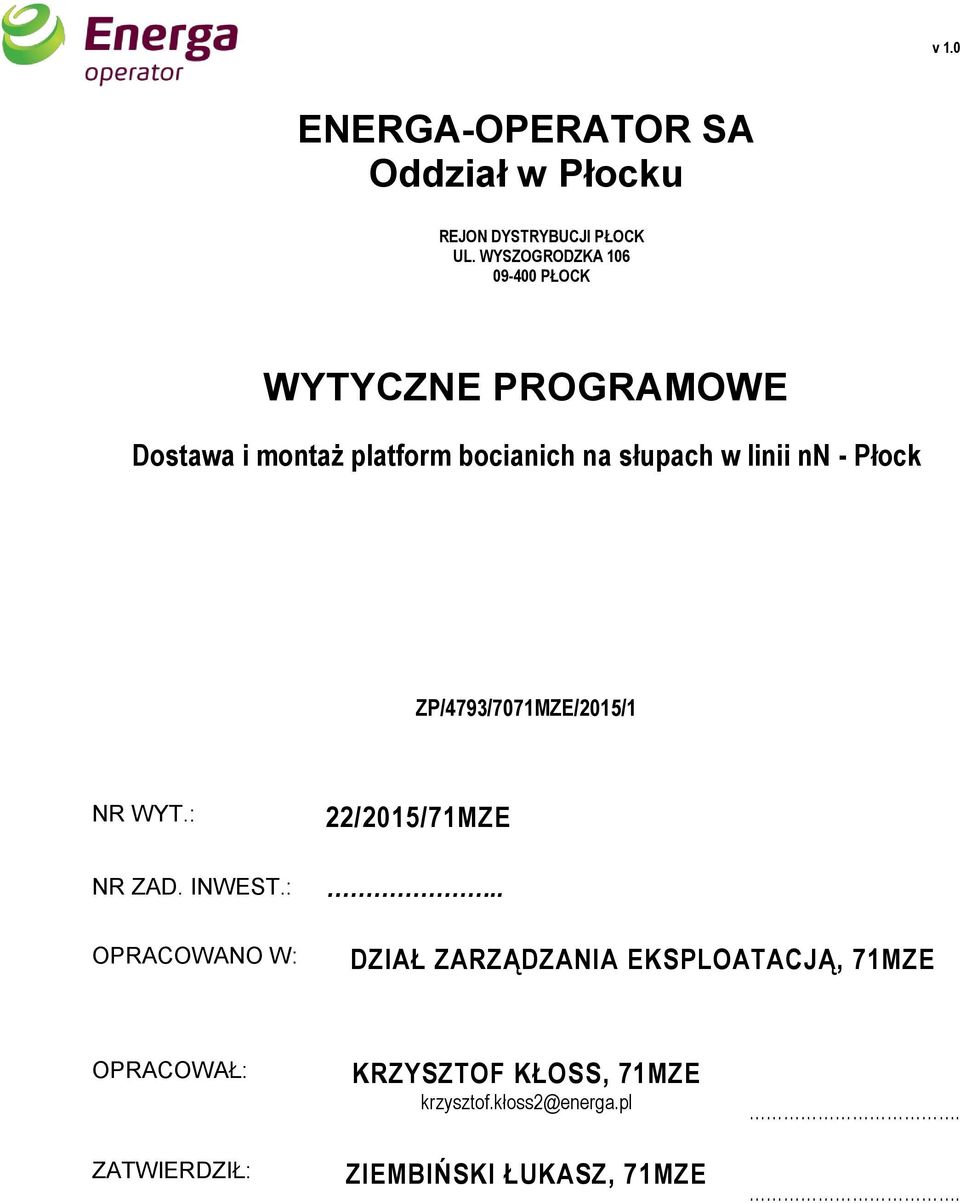

1 v 1.0 ENERGA-OPERATOR SA Oddział w Płocku REJON DYSTRYBUCJI PŁOCK UL. WYSZOGRODZKA PŁOCK WYTYCZNE PROGRAMOWE Dostawa i montaż platform bocianich na słupach w linii nn - Płock DOSTAWA, MONTAŻ LUB WYMIANA PLATFORM POD GNIAZDA BOCIANIE NA STANOWISKACH SŁUPOWYCH LINII NISKIEGO NAPIĘCIA ZP/4793/7071MZE/2015/1 NR WYT.: NR ZAD. INWEST.: OPRACOWANO W: 22/2015/71MZE.. DZIAŁ ZARZĄDZANIA EKSPLOATACJĄ, 71MZE OPRACOWAŁ: ZATWIERDZIŁ: KRZYSZTOF KŁOSS, 71MZE krzysztof.kłoss2@energa.pl ZIEMBIŃSKI ŁUKASZ, 71MZE..

2 SPIS TREŚCI 1. Wymagania techniczne Uwagi ogólne Przedmiot opracowania Lokalizacja przedmiotu wytycznych Stan istniejący Stan planowany / zakres prac Linia średniego napięcia SN 15 kv... Błąd! Nie zdefiniowano zakładki. 5.2 Stacja transformatorowa SN/nN 15/0,4 kv... Błąd! Nie zdefiniowano zakładki. 5.3 Linia kablowa nn 0,4 kv... Błąd! Nie zdefiniowano zakładki. 5.4 Linia napowietrzna nn 0,4 kv Linia napowietrzna nn 0,4 kv oświetlenia drogowego... Błąd! Nie zdefiniowano zakładki. 5.6 Przyłącza nn 0,4 kv... Błąd! Nie zdefiniowano zakładki. 6. Termin wykonania Rzeczowy zakres prac Informacje dodatkowe... Błąd! Nie zdefiniowano zakładki. 8.1 Dostawa inwestorska... Błąd! Nie zdefiniowano zakładki. 8.2 Demontaże... Błąd! Nie zdefiniowano zakładki. 8.3 Wyłączenia Aspekty środowiskowe Spis załączników

3 1. Wymagania techniczne Realizacja zakresu inwestycyjnego objętego przedmiotowymi wytycznymi musi zgodna być z: AKTUALNIE OBOWIĄZUJĄCYM POLSKIM PRAWEM; STANDARDAMI TECHNICZNYMI W ENERGA-OPERATOR SA Standardy Techniczne wraz ze specyfikacjami dostępne są na stronie internetowej AKTUALNYMI NORMAMI; ZASADMI WIEDZY TECHNICZNEJ. Wszystkie proponowane urządzenia: powinny posiadać certyfikaty zgodności wystawione przez niezależne akredytowane jednostki certyfikujące i/lub protokoły badań typu wykonane przez niezależne akredytowane laboratoria, muszą spełniać wymagania Dyrektyw Europejskich Nowego Podejścia w zakresie podanym w Dyrektywach. W przedmiotowej inwestycji należy zastosować urządzenia i aparaty nowe, z bieżącej produkcji, dla których dostawca musi zapewnić ich udział pochodzących z państw członkowskich Unii Europejskiej lub państw, z którymi Wspólnota Europejska zawała umowy o równym traktowaniu przedsiębiorców, na poziomie nie niższym niż 50%. 2

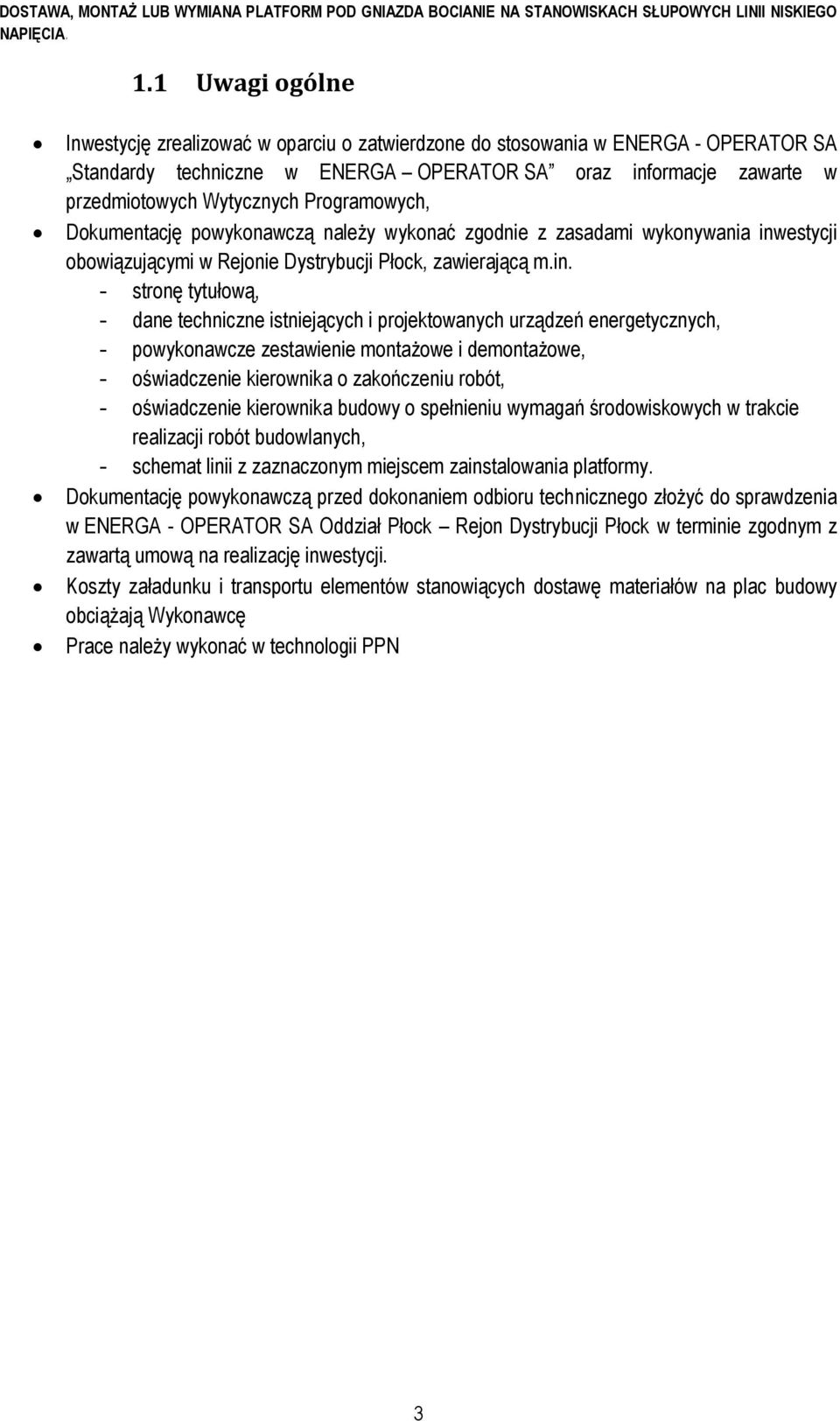

4 1.1 Uwagi ogólne Inwestycję zrealizować w oparciu o zatwierdzone do stosowania w ENERGA - OPERATOR SA Standardy techniczne w ENERGA OPERATOR SA oraz informacje zawarte w przedmiotowych Wytycznych Programowych, Dokumentację powykonawczą należy wykonać zgodnie z zasadami wykonywania inwestycji obowiązującymi w Rejonie Dystrybucji Płock, zawierającą m.in. - stronę tytułową, - dane techniczne istniejących i projektowanych urządzeń energetycznych, - powykonawcze zestawienie montażowe i demontażowe, - oświadczenie kierownika o zakończeniu robót, - oświadczenie kierownika budowy o spełnieniu wymagań środowiskowych w trakcie realizacji robót budowlanych, - schemat linii z zaznaczonym miejscem zainstalowania platformy. Dokumentację powykonawczą przed dokonaniem odbioru technicznego złożyć do sprawdzenia w ENERGA - OPERATOR SA Oddział Płock Rejon Dystrybucji Płock w terminie zgodnym z zawartą umową na realizację inwestycji. Koszty załadunku i transportu elementów stanowiących dostawę materiałów na plac budowy obciążają Wykonawcę Prace należy wykonać w technologii PPN 3

5 2. Przedmiot opracowania Dostawa, montaż lub wymiana platform pod gniazda bocianie na stanowiskach słupowych linii niskiego napięciadostawa i montaż platform bocianich na słupach w linii nn - Płock. 3. Lokalizacja przedmiotu wytycznych Obszar działania Rejonu Dystrybucji w Płocku. 4. Stan istniejący Z uwagi na istniejący stan techniczny oraz konieczność zapewnienia właściwych parametrów technicznych istniejących sieci elektroenergetycznych należy w miejscach opisanych w załączniku nr 1 do niniejszych wytycznych zamontować nowe lub wymienić istniejące platformy pod gniazda bocianie. 5. Stan planowany / zakres prac Dostawa montaż/wymiana platform pod gniazda bocianie 25szt. 5.1 Linia napowietrzna nn 0,4 kv Na stanowiskach słupowych linii niskiego napięcia wymienionych w załączniku nr 1 dokonać montażu/wymiany platform pod gniazda bocianie. 6. Termin wykonania Termin realizacji prac budowlanych: Rzeczowy zakres prac Lp. Nazwa J.m. Ilość 1. Dostawa montaż/wymiana platform pod gniazda bocianie Szt Wyłączenia Prace należy wykonać w technologii PPN 8. Aspekty środowiskowe Gleba i ziemia. - Źródło: wykopy, remonty obiektów. - Wpływ na środowisko: konieczność zagospodarowania odpadów. Emisja niezorganizowana substancji szkodliwych. 4

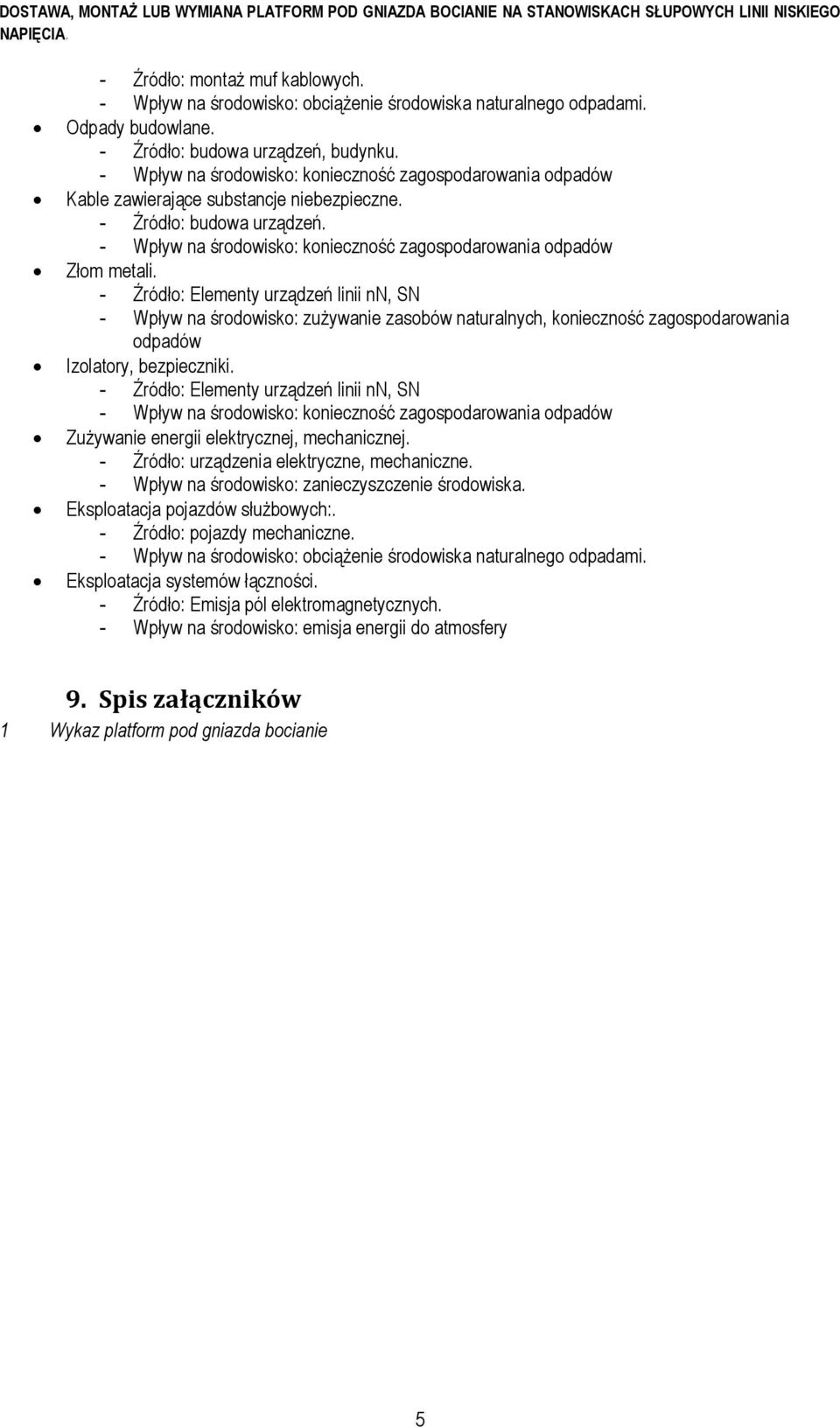

6 - Źródło: montaż muf kablowych. - Wpływ na środowisko: obciążenie środowiska naturalnego odpadami. Odpady budowlane. - Źródło: budowa urządzeń, budynku. - Wpływ na środowisko: konieczność zagospodarowania odpadów Kable zawierające substancje niebezpieczne. - Źródło: budowa urządzeń. - Wpływ na środowisko: konieczność zagospodarowania odpadów Złom metali. - Źródło: Elementy urządzeń linii nn, SN - Wpływ na środowisko: zużywanie zasobów naturalnych, konieczność zagospodarowania odpadów Izolatory, bezpieczniki. - Źródło: Elementy urządzeń linii nn, SN - Wpływ na środowisko: konieczność zagospodarowania odpadów Zużywanie energii elektrycznej, mechanicznej. - Źródło: urządzenia elektryczne, mechaniczne. - Wpływ na środowisko: zanieczyszczenie środowiska. Eksploatacja pojazdów służbowych:. - Źródło: pojazdy mechaniczne. - Wpływ na środowisko: obciążenie środowiska naturalnego odpadami. Eksploatacja systemów łączności. - Źródło: Emisja pól elektromagnetycznych. - Wpływ na środowisko: emisja energii do atmosfery 9. Spis załączników 1 Wykaz platform pod gniazda bocianie 5
