1 Narzêdzia do monta u Narzêdzia do demonta u Nagrzewnice indukcyjne

2 2

3 Maintenance Kit MK Tabela doboru MK Maintenance Kit MK Uniwersalny zestaw narzêdzi do szybkiego i ³atwego monta u i demonta u ³o ysk Simatec w zestawie narzêdziowym MK 10-30, proponuje nowe narzêdzia, stworzone z myœl¹ o u ytkownikach ma³ych ³o ysk, ich jak: warsztaty samochodowe, dzia³y utrzymania ruchu oraz serwisy silników elektrycznych. Zestaw narzêdziowy MK sk³ada siê z 50 czêœci. Umo liwia szybki, precyzyjny i bezpieczny monta i demonta wiêkszoœci popularnych ³o ysk ze œrednic¹ wewnêtrzn¹ od 10 do 30 mm. Zestaw zawiera wielofunkcyjne narzêdzie nabijaj¹ce z pierœcieniami udarowymi i tulejami, które s³u y do monta u ³o ysk, ale równie piast, pierœcieni uszczelniaj¹cych, kó³ pasowych lub innych podobnych elementów. Zestaw zawiera trójramienny œci¹gacz do demonta u ³o ysk. Dziêki do³¹czonym piêciu zestawom ramion œci¹gacz mo e byæ zastosowany do ³o ysk o œrednicy wewnêtrznej do 85 mm. Œci¹gacz do ³o ysk s³u y do demonta u ³o ysk kulkowych zwyk³ych z pasowaniem ciasnym na obu pierœcieniach lub tylko w obudowie. Wszystkie czêœci s¹ porêcznie u³o one w walizce. W walizce znajduje siê równie tabela doboru odpowiedniego œci¹gacza do ³o ysk kulkowych oraz instrukcja obrazkowa / / A1 A1 A1 A2 A1 A2 A1 A2 A4 A2 A4 A4 A2 A2 A D d A10/26 A10/30 A10/35 A12/28 A12/32 A12/37 A15/32 A15/35 A15/42 A17/35 A17/40 A17/47 B20/52 B20/42 B20/47 B20/52 B25/52 B25/47 B25/52 B25/62 B30/62 B30/55 B30/62 B30/72 A B Korzyœci wynikaj¹ce ze stosownia narzêdzi demonta owych Si³a przekazywana na ³o ysko poprzez ramiona œci¹gacza z zawiasami atwy w u yciu dziêki elastycznemu pierœcieniowi ustalaj¹cemu, który utrzymuje ramiona œci¹gacza w odpowiedniej pozycji Ka de ramiê œci¹gacza wyraÿnie oznaczone rozmiarem Ramiona œci¹gacza wykonane z najwy szej jakoœci stali Korzyœci wynikaj ¹ce ze stosowania nabijaków Skutecznie zapobiegaj¹ uszkodzeniom ³o ysk na skutek uderzeñ Pierœcienie udarowe s¹ wykonane z bardzo odpornej na uderzenia ywicy acetalowej, w rezultacie posiadaj¹ du ¹ wytrzyma³oœæ mechaniczn¹ M³otek t³umi¹cy uderzenia z powierzchni¹ pokryt¹ nylonem oraz trzonkiem wykonanym z w³ókna szklanego zapewniaj¹cy ergonomiczne i bezpieczne trzymanie A A A

4 Nabijaki do ³o ysk i pierœcieni uszczelniaj¹cych Fitting Tool FT 33 Bearing Fitting Tool FT 33 Minimalizuje niebezpieczenstwo uszkodzenia lozyska Nabijak ³o yskowy simatool s³u y do szybkiego, precyzyjnego i bezpiecznego montowania ³o ysk o œrednicy wewnêtrznej od 10 do 50 mm. Odpowiednie zestawienie pierœcieni udarowych i tulei nabijaka powoduje, e si³y dzia³aj¹ce podczas monta u nie obci¹ ¹ elementów tocznych ³o yska. Pierœcienie udarowe s¹ wykonane z materia³u bardzo odpornego na uderzenia Specjalna konstrukcja pierœcieni udarowych nabijaka gwarantuje równomierne przeniesienie si³y na pierœcienie ³o ysk Pokryty nylonem obuch m³otka zapobiega w skuteczny sposób uszkodzeniom ³o yska Przeznaczone równie do monta u tulei, pierœcieni uszczelniaj¹cych, kó³ pasowych itp. Dostosowane do szerokiego zakresu rozmiarów ³o ysk Pierœcienie udarowe i tuleje nabijaka s¹ dostêpne osobo równie jako czêœci zamienne Odpowiedni m³otek t³umi¹cy drgania FT33-H w zestawie Eliminacja uszkodzeñ ³o ysk podczas monta u na zimno Monta ³o ysk na zimno Nieprawid³owy monta prowadzi do uszkodzeñ i do przedwczesnych awarii ³o yska. Najczêœciej wystêpuj¹ce powody to: Uszkodzenia powsta³e podczas procesu monta u le dobrana tolerancja wymiarowa miejsca osadzenia ³o yska na wale lub wewn¹trz obudowy Poluzowanie nakrêtki podczas monta u Uszkodzenia wa³u i obudowy Pasowanie ciasne- wa³ cylindryczny Przy wiêkszoœci ³o ysk zarówno pierœcieñ wewnêtrzny jak i zewnêtrzny (w pewnych przypadkach nawet obydwa) s¹ montowane na wale lub w obudowie z pasowaniem ciasnym. SprawdŸ dokumentacjê producenta ³o yska w celu uzyskania informacji. Pasowanie ciasne na wa³ Pasowanie ciasne w obudowê Nieprawid³owy monta Podczas monta u na zimno ³o yska tocznego, trzeba zawsze zapewniæ przy³o enie si³y do pierœcienia montowanego z pasowaniem ciasnym. Si³y dzia³aj¹ce podczas monta u nie powinny przechodziæ przez elementy toczne ³o yska. Bie nie ³o yska mog¹ zostaæ uszkodzone przez przy³o enie si³y do nieodpowiedniego pierœcienia. Prawid³owy monta Niebezpieczeñstwo uszkodzenia bie ni mo e byæ zminimalizowane poprzez u ycie specjalnie zaprojektowanych narzêdzi monta owych simatool (FT 33, MK 10-30). Mo na zapobiegaæ uszkodzeniom bie ni stosuj¹c odpowiednie narzêdzia. 4

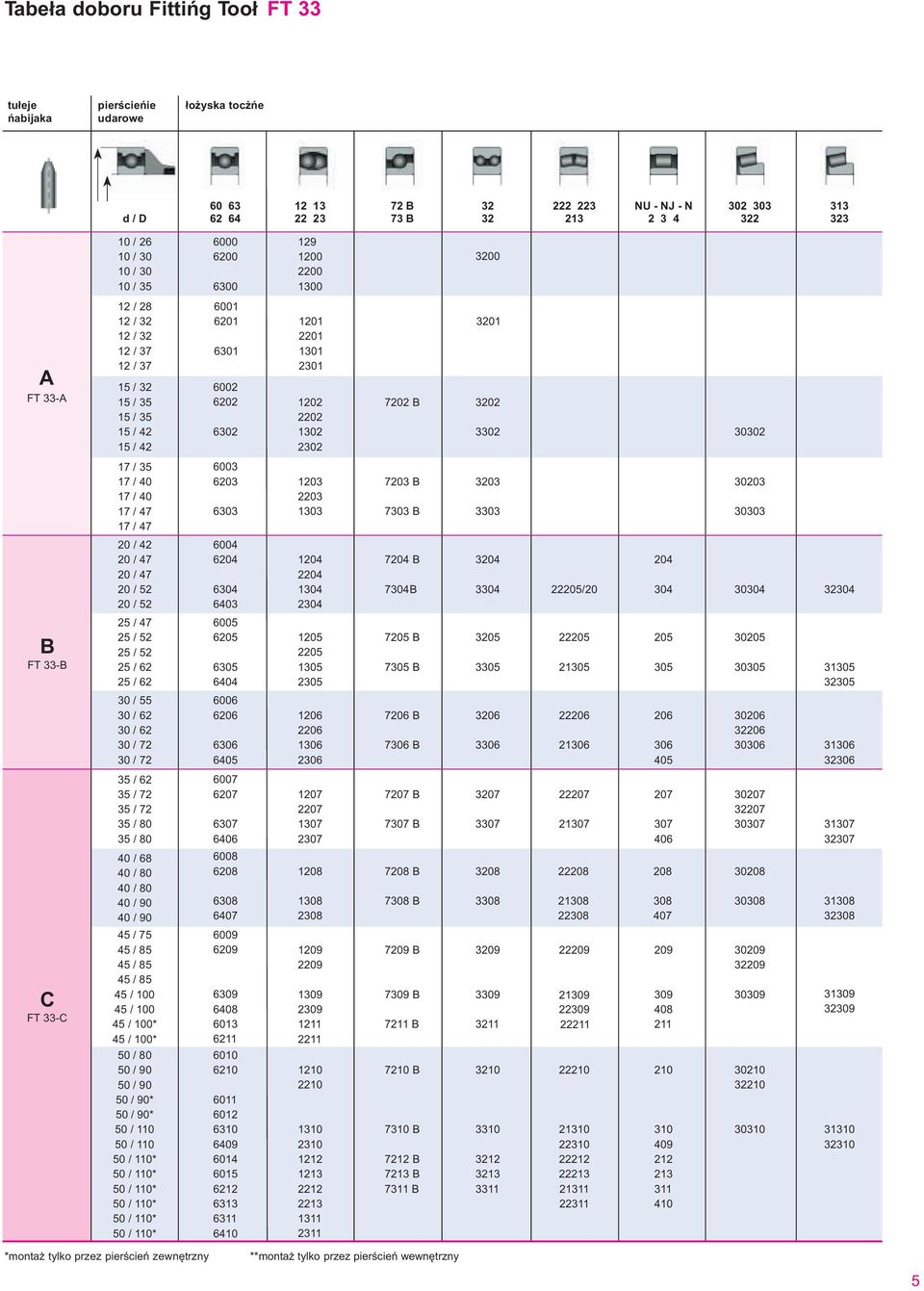

5 Tabela doboru Fitting Tool FT 33 tuleje pierœcienie ³o yska toczne nabijaka udarowe d / D B 73 B NU - NJ - N / / / / A FT 33-A 12 / / / / / / / / / / B / / / / / B 7303 B B FT 33-B 20 / / / / / / / / / / / / / / / B 7304B 7205 B 7305 B 7206 B 7306 B / C FT 33-C 35 / / / / / / / / / / / / / / / / / 100* 45 / 100* 50 / / / / 90* 50 / 90* 50 / / / 110* 50 / 110* 50 / 110* 50 / 110* 50 / 110* 50 / 110* B 7307 B 7208 B 7308 B 7209 B 7309 B 7211 B 7210 B 7310 B 7212 B 7213 B 7311 B *monta tylko przez pierœcieñ zewnêtrzny **monta tylko przez pierœcieñ wewnêtrzny 5

6 Twin Puller TP 150 Twin Puller TP 150 Profesjonalny demonta ³o ysk kulkowych i pierœcieni uszczelniaj¹cych Zestaw Twin Puller TP 150 mo na stosowaæ do demonta u ³o ysk kulkowych zwyk³ych i pierœcieni uszczelniaj¹cych w profesjonalny sposób. o ysko osadzone na wale lub w obudowie mo e byæ szybko i pewnie zdemontowane za pomoc¹ tego narzêdzia.tp 150 mo e byæ równie stosowany w celu demonta u uszczelnienia wa³u. Trzy funkcje demonta u w jednym zestawie Razem z zestawem Fitting Tool FT 33 tworzy kompletny zakres narzêdzi simatool Walizka kompaktowych rozmiarów z narzêdziami najwy szej jakoœci Dostosowane do wa³ów o œrednicy od 10 do 100 mm i œrednicy zewnêtrznej ³o yska a do 150 mm Demonta uszczelnienia promieniowego wa³u Wbij wkrêt m³otkiem udarowym w uszczelnienie, a nastêpnie wkrêæ. Usuñ uszczelnienie uderzaj¹c m³otkiem w przeciwnym kierunku. Walizka zawiera: 6 zestawów ramion do œci¹gania 2 œruby poci¹gowe uchwyt 9 wk³adek do wyci¹gania ³o ysk z obudowy m³otek udarowy przed³u enie do m³otka udarowego 50 wkrêtów do wyci¹gania uszczelnieñ 10 pierœcieni dystansowych Tabela doboru TP 150 Typ ³o yska kulkowego Demonta ³o ysk kulkowych zwyk³ych pasowanych ciasno na wale Umieœæ ramiona pomiêdzy elementami tocznymi ³o yska i osadÿ je w œrubie poci¹gowej. Usuñ ³o ysko z wa³u obracaj¹c œrub¹ jednoczeœnie przytrzymuj¹c nakrêtkê w miejscu Demonta ³o ysk kulkowych zwyk³ych pasowanych ciasno w obudowie Wk³adka na ³o ysko zastêpuje wa³, uk³ad napiêty jest przez œrubê poci¹gow¹. Usuñ ³o ysko u ywaj¹c m³otka udarowego

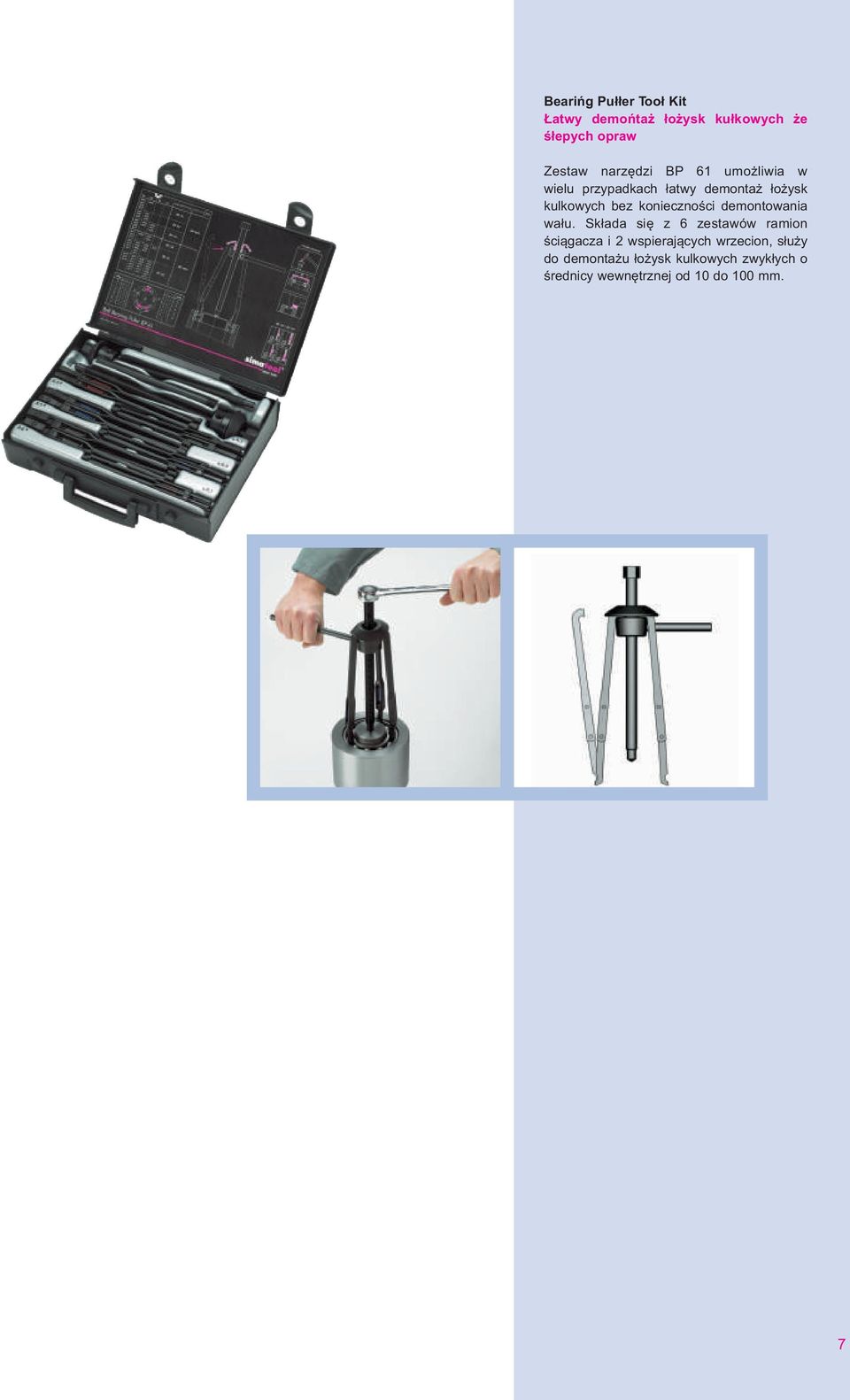

7 Ball Bearing Puller BP 61 Bearing Puller Tool Kit atwy demonta ³o ysk kulkowych ze œlepych opraw Zestaw narzêdzi BP 61 umo liwia w wielu przypadkach ³atwy demonta ³o ysk kulkowych bez koniecznoœci demontowania wa³u. Sk³ada siê z 6 zestawów ramion œci¹gacza i 2 wspieraj¹cych wrzecion, s³u y do demonta u ³o ysk kulkowych zwyk³ych o œrednicy wewnêtrznej od 10 do 100 mm. 6 zestawów ramion œci¹gacza i 2 wrzeciona w walizce wa ¹cej tylko 3,2 kg Ramiona œci¹gacza z zawiasem przekazuj¹ce si³ê na ³o ysko atwy w u yciu dziêki elastycznemu pierœcieniowi ustalaj¹cemu, który utrzymuje ramiona œci¹gacza w odpowiedniej pozycji Ramiona œci¹gacza wykonane z najwy szej jakoœci stali Tabela wyboru œci¹gacza do ³o ysk kulkowych w œrodku walizki Tabela doboru BP 61 Typ ³o yska kulkowego Ramiê œci¹gacza Wrzeciono BP A BP A2 BP BP BP A BP BP BP A6 7

8 Seal Puller SP 50 Seal Puller SP 50 Demonta pierœcieni uszczelniaj¹cych wa³ów Narzêdzie SP 50 zapewnia prost¹ metodê demonta u pierœcieni uszczelniaj¹cych wa³ów w ró nych aplikacjach. Zestaw sk³ada siê z m³otka œlizgowego, 2 przed³u ek i 50 wkrêtów do wbijania siê w uszczelnienia. Podstawowy zestaw pozwala na demonta 50 pierœcieni uszczelniaj¹cych. Postêpowanie podczas demonta u Wkrêciæ wkrêt trzema obrotami 3. Wbiæ wkrêt w pierœcieñ uszczelniaj¹cy trzema uderzeniami m³otka œlizgowego Wyci¹gn¹æ uszczelnienie z miejsca zamontowania uderzaj¹c trzy razy m³otkiem œlizgowym w przeciwnym kierunku 8

9 9

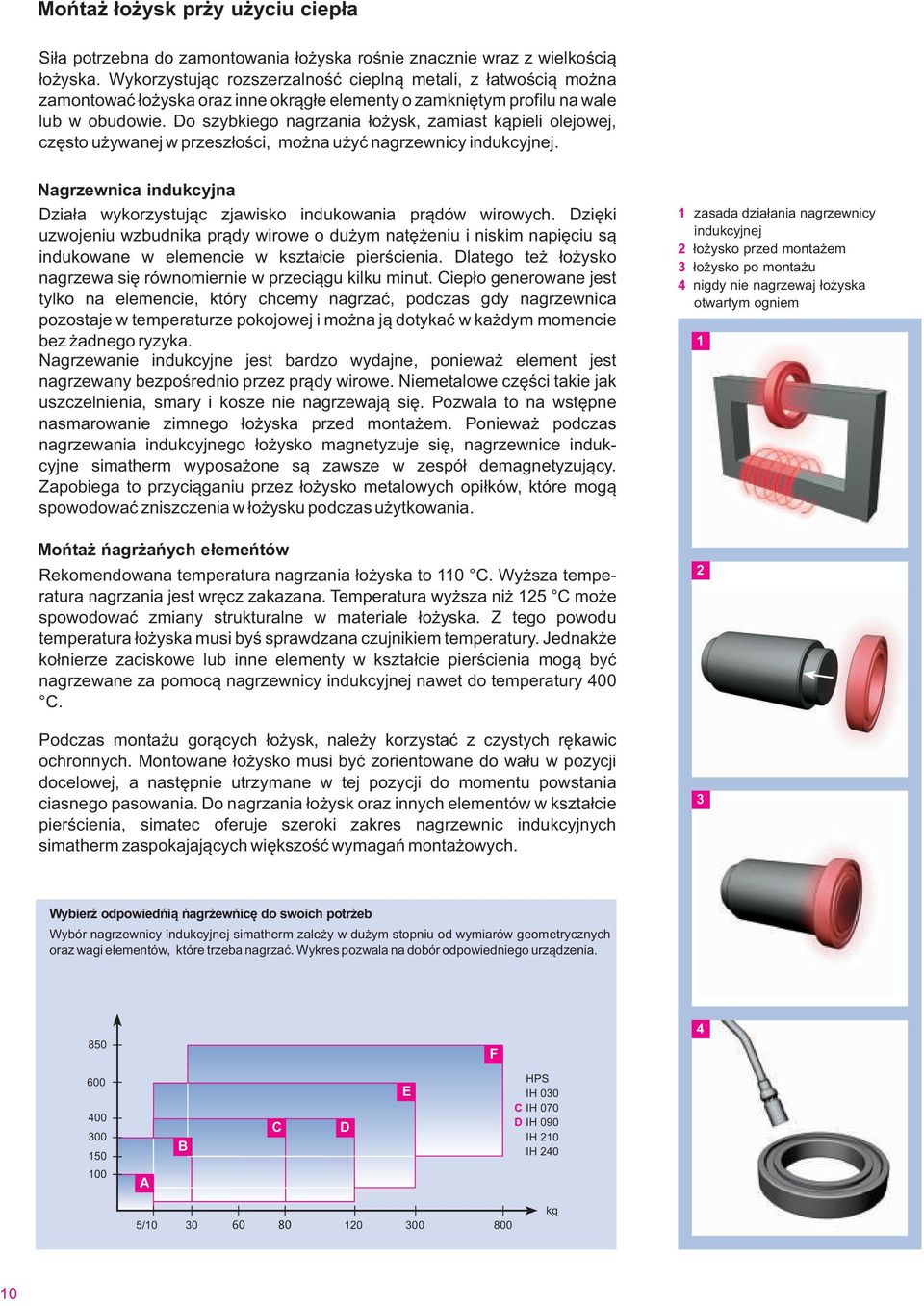

10 Monta ³o ysk przy u yciu ciep³a Si³a potrzebna do zamontowania ³o yska roœnie znacznie wraz z wielkoœci¹ ³o yska. Wykorzystuj¹c rozszerzalnoœæ ciepln¹ metali, z ³atwoœci¹ mo na zamontowaæ ³o yska oraz inne okr¹g³e elementy o zamkniêtym profilu na wale lub w obudowie. Do szybkiego nagrzania ³o ysk, zamiast k¹pieli olejowej, czêsto u ywanej w przesz³oœci, mo na u yæ nagrzewnicy indukcyjnej. Nagrzewnica indukcyjna Dzia³a wykorzystuj¹c zjawisko indukowania pr¹dów wirowych. Dziêki uzwojeniu wzbudnika pr¹dy wirowe o du ym natê eniu i niskim napiêciu s¹ indukowane w elemencie w kszta³cie pierœcienia. Dlatego te ³o ysko nagrzewa siê równomiernie w przeci¹gu kilku minut. Ciep³o generowane jest tylko na elemencie, który chcemy nagrzaæ, podczas gdy nagrzewnica pozostaje w temperaturze pokojowej i mo na j¹ dotykaæ w ka dym momencie bez adnego ryzyka. Nagrzewanie indukcyjne jest bardzo wydajne, poniewa element jest nagrzewany bezpoœrednio przez pr¹dy wirowe. Niemetalowe czêœci ie jak uszczelnienia, smary i kosze nie nagrzewaj¹ siê. Pozwala to na wstêpne nasmarowanie zimnego ³o yska przed monta em. Poniewa podczas nagrzewania indukcyjnego ³o ysko magnetyzuje siê, nagrzewnice indukcyjne simatherm wyposa one s¹ zawsze w zespó³ demagnetyzuj¹cy. Zapobiega to przyci¹ganiu przez ³o ysko metalowych opi³ków, które mog¹ spowodowaæ zniszczenia w ³o ysku podczas u ytkowania. Monta nagrzanych elementów Rekomendowana temperatura nagrzania ³o yska to 110 C. Wy sza temperatura nagrzania jest wrêcz zakazana. Temperatura wy sza ni 125 C mo e spowodowaæ zmiany strukturalne w materiale ³o yska. Z tego powodu temperatura ³o yska musi byœ sprawdzana czujnikiem temperatury. Jednak e ko³nierze zaciskowe lub inne elementy w kszta³cie pierœcienia mog¹ byæ nagrzewane za pomoc¹ nagrzewnicy indukcyjnej nawet do temperatury 400 C. Podczas monta u gor¹cych ³o ysk, nale y korzystaæ z czystych rêkawic ochronnych. Montowane ³o ysko musi byæ zorientowane do wa³u w pozycji docelowej, a nastêpnie utrzymane w tej pozycji do momentu powstania ciasnego pasowania. Do nagrzania ³o ysk oraz innych elementów w kszta³cie pierœcienia, simatec oferuje szeroki zakres nagrzewnic indukcyjnych simatherm zaspokajaj¹cych wiêkszoœæ wymagañ monta owych. 1 zasada dzia³ania nagrzewnicy indukcyjnej 2 ³o ysko przed monta em 3 ³o ysko po monta u 4 nigdy nie nagrzewaj ³o yska otwartym ogniem Wybierz odpowiedni¹ nagrzewnicê do swoich potrzeb Wybór nagrzewnicy indukcyjnej simatherm zale y w du ym stopniu od wymiarów geometrycznych oraz wagi elementów, które trzeba nagrzaæ. Wykres pozwala na dobór odpowiedniego urz¹dzenia. D (mm) 850 F A B C D E A HPS B IH 030 C IH 070 D IH 090 E IH 210 F IH 240 5/ kg 10

11 Najnowsza seria nagrzewnic indukcyjnych simatherm VOLCANO / IH 070 / IH 090 / IH 210 Nagrzanie ³o ysk mo e wymagaæ poœwiêcenia wiele czasu i energii, jednak e z najnowszymi nagrzewnicami indukcyjnymi simatherm z simateca mo esz zaoszczêdziæ jedno i drugie. Element wa ¹cy 210 kg mo e byæ nagrzany do 110 C w mniej ni 20 minut. Nowa linia nagrzewnic indukcyjnych oferowana jest w trzech ró nych wielkoœciach. Aby uzyskaæ maksymaln¹ wydajnoœæ ciepln¹, uzwojenie indukcyjne zosta³o umieszczone za zewn¹trz obudowy nagrzewnicy pozwalaj¹c w ten sposób na umieszczenie ³o yska wokó³ niego. Rezultatem tego ulepszenia jest redukcja czasu nagrzewania i zu ycia energii a do 80%, ogólnie daj¹c oszczêdnoœci wysokoœci 70% podczas nagrzewania. Wszystkie nagrzewnice charakteryzuj¹ siê nastêpuj¹cymi parametrami technicznymi: Charakterystyka: Czterostopniowa regulacja mocy wzakresie od 20 do 80%. Przy zastosowaniu mniejszych zwór, mniejsze ³o yska mog¹ byæ niezawodnie nagrzewane przy ni szym zu yciu energii Zabezpieczenie przeciw przegrzaniu siê uzwojenia indukcyjnego i elektroniki Automatyczna kontrola czasu i temperatury nagrzewanych ³o ysk i innych elementów metalowych w kszta³cie pierœcienia Automatyczna demagnetyzacja Zwarta konstrukcja, nowoczesny wygl¹d Ma³a waga urz¹dzenia Zestaw standardowych rozmiarów zwór do³¹czonych do ka dej nagrzewnicy indukcyjnej P³yta grzewcza HPS i HPL P³yta grzewcza HPS (ma³a) i HPL (du a) Elektryczna p³yta grzewcza z termostatem kontroluj¹cym nagrzewanie ³o yska Elektryczne p³yty HPS i HPL s¹ szczególnie przydatne do nagrzewania ma³ych ³o ysk i innych ma³ych czêœci maszyn. Temperatura pracy mo e byæ p³ynnie regulowana od 50 C do 200 C. Dostêpne wersje zasilania 230 V/50 Hz i 110 V/60 Hz Zakres regulowanych temperatur pracy od 50 C do 200 C Zabezpieczaj¹ca pokrywa chroni przed zanieczyszczeniem elementów podczas nagrzewania. Dodatkowo czêœci nagrzewaj¹ siê szybciej, jeœli pokrywa jest zamkniêta WskaŸnik temperatury Powierzchnia pracy: 380 x 180 mm HPS 380 x 380 mm HPL Nagrzewnica Indukcyjna IH 025 VOLCANO simatherm IH 025 VOLCANO Pierwsza na œwiecie przenoœna i lekka nagrzewnica indukcyjna z doskona³ymi osi¹gniêciami simatherm IH 025 VOLCANO pocz¹tkuje now¹ erê na polu przenoœnych nagrzewnic indukcyjnych. Opatentowana technologia pozwala na wspania³e osi¹gi nagrzewania z ekstremalnie lekkiej konstrukcji. Przenoœna, ma³a i bardzo lekka (3,5kg o ysko wa ¹ce 5kg mo e byæ nagrzane do 110 C w mniej ni 5 minut Cicha podczas pracy Nie wymaga zastosowania zwór wystarczy po³o yæ element na urz¹dzeniu Przewiduj¹cy system regulacji temperatury (PTC) do automatycznej kontroli temperatury 11

12 Nagrzewnica Indukcyjna IH 030 simatherm IH 030 Zwarta budowa i elektroniczne sterowanie Najmocniejsza nagrzewnica indukcyjna w kategorii ma³ych elementów o wadze do 30 kg. Obecnie tysi¹ce tych niezawodnych nagrzewnic pracuje na œwiecie. Dostêpne wersje zasilania 230 V/50 Hz i 110 V/60 Hz Szybko reaguj¹cy czujnik temperatury w zakresie od 0 do 250 C Elektroniczny timer (0-60 minut) Cyfrowy wyœwietlacz Trzy zwory w komplecie Nagrzewnica Indukcyjna IH 070 simatherm IH 070 Do nagrzewania ma³ych i œrednich ³o ysk o wadze nie przekraczaj¹cej 80 kg IH 070 jest idealnym wyborem. Dostêpna w dwóch wersjach zasilania: 230 V/50 Hz i 110 V/60 Hz Trzy zwory w komplecie Bardzo zwarta budowa - ca³kowita waga z trzema zworami wynosi 35 kg Obrotowe ramiê jest dostêpne jako opcja Inne wersje zasilania s¹ dostêpne na zamówienie Nagrzewnica Indukcyjna IH 090 simatherm IH 090 Do nagrzewania ma³ych i œrednich ³o ysk o wadze nie przekraczaj¹cej 120 kg, w warunkach ci¹g³ej pracy, IH 090 jest najlepszym rozwi¹zaniem. Dostêpne w wersjach zasilania 400 V/50 Hz i 460 V/60 Hz Trzy zwory w komplecie Bardzo zwarta budowa - ca³kowita waga z trzema zworami wynosi 35 kg Obrotowe ramiê w komplecie Inne wersje zasilania s¹ dostêpne na zamówienie 12

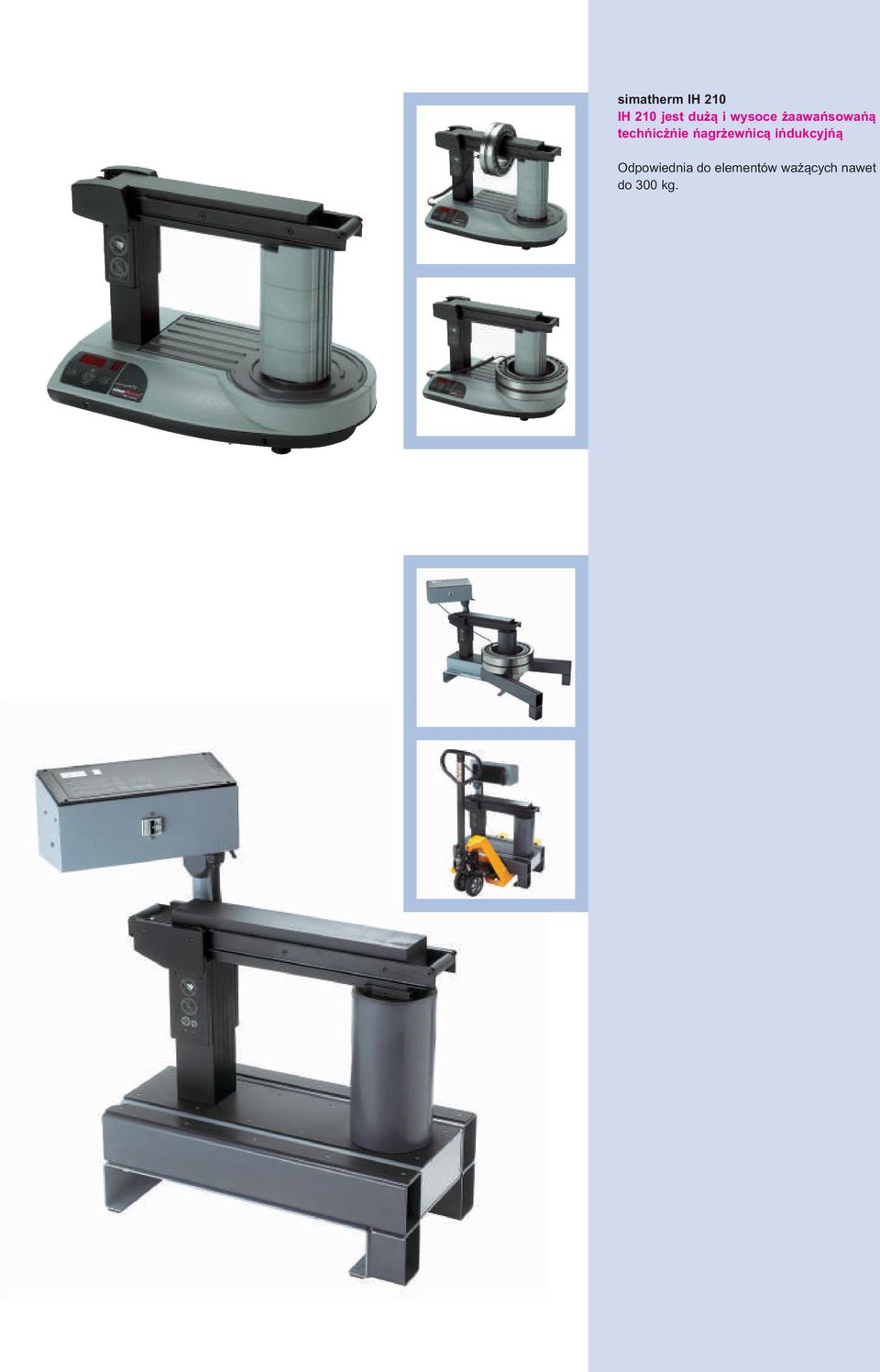

13 Nagrzewnica Indukcyjna IH 210 simatherm IH 210 IH 210 jest du ¹ i wysoce zaawansowan¹ technicznie nagrzewnic¹ indukcyjn¹ Odpowiednia do elementów wa ¹cych nawet do 300 kg. Dostêpne w wersjach zasilania 400 V/50 Hz i 460 V/60 Hz Ramiê przesuwne umo liwia ³atwe osadzenie i wyjêcie ³o yska Dwie zwory w komplecie Zwarta budowa, ca³kowita waga 75 kg razem z dwiema zworami Dostêpna jest wersja z wentylatorem IH 210 F dla ci¹g³ej pracy Inne wersje zasilania s¹ dostêpne na zamówienie Nagrzewnica Indukcyjna IH 240 simatherm IH 240 Szybkie i bezpieczne nagrzewanie du ych elementów Nagrzewnica indukcyjna simatherm IH 240 jest zaprojektowana do nagrzewania ³o ysk wielkogabarytowych wa ¹cych do 800 kg lub innych du ych metalowych elementów wa ¹cych do 300 kg (zale nie od wymiarów i materia³u z jakiego s¹ wykonane elementy). System steruj¹cy urz¹dzenia jest wyposa ony we wszystkie funkcje, które posiadaj¹ mniejsze nagrzewnice. Szybkie nagrzewanie wyj¹tkowo du ych elementów: np. ³o ysko wa ¹ce 445 kg mo e byæ nagrzane do 110 C w 10 minut (temperatura na pierœcieniu wewnêtrznym) Zaprojektowane z myœl¹ o ³atwym transporcie przy u yciu wózka wid³owego Automatyczna demagnetyzacja elementów Specjalne nagrzewnice do du ych elementów Simatec mo e zaoferowaæ nagrzewnice do du ych elementów wed³ug indywidualnych zamówieñ. Aby móc zaprojektowaæ nagrzewnicê na potrzeby klienta niezbêdne s¹ nastêpuj¹ce informacje: Wymiary elementu nagrzewanego (d x D x H) Rysunek elementu nagrzewanego Waga i materia³ elementu Oczekiwany czas nagrzewania Rodzaj zasilania Stacjonarne lub mobilne zastowanie 13

14 Parametry techniczne Nagrzewnic Indukcyjnych Typ P³yta grzewcza HPS i HPL IH 025 VOLCANO IH 030 IH 070 Przeznaczenie Nagrzewnica do ma³ych elementów Nagrzewnica do ma³ych i œrednich elementów Nagrzewnica do ma³ych i œrednich elementów Napiêcie V/Hz * 230 V/50 Hz lub 110 V/60 Hz 230 V/50 Hz lub 110 V/60 Hz 230 V/50 Hz lub 110 V/60 Hz 230 V/50 Hz lub 110 V/60 Hz Element roboczy: - maksymalna waga - œrednica wa³u Regulacja temperatury - zakres - czujnik magnetyczny - dok³adnoœæ (elektroniczna) Regulacja czasu: - zakres - dok³adnoœæ HPS 5 kg / HPL 10 kg C ±5 C 30 kg mm C, typ J ±3 C 0-60 minut ± 0.01 sekund 80 kg mm C, typ K ±3 C 0-60 minut ± 0.01 sekund Maksymalna temperatura (oko³o) 200 C 180 C 400 C 400 C Tryb termometru nie Tryb temperatury ³o yska nie Redukcja mocy nie 4-stopniowa / % nie 4-stopniowa / % Automatyczna demagnetyzacja magnetyzmu szcz¹tkowego Mo liwoœæ nagrzewania ³o ysk uszczelnionych Mo liwoœæ nagrzewania ³o ysk wstêpnie nasmarowanych nie <2A/cm Kody b³êdów nie Ochrona przed przegrzaniem nie Maksymalna indukcja magnetyczna 1,5 T 1,5 T Sterowanie Wymiar obszaru roboczego (s x w) g³ówny w³¹cznik, potencjometr temperatury HPS 380x180 mm (s x g) HPL 380x380 mm (s x g) Klawiatura z wyœwietlaczem LED <2A/cm 130 x 95 mm 145 x 205 mm Œrednica cewki 115 mm Wymiary (s x g x w) HPS 380 x 180 x 50 mm HPL 380 x 380 x 200 mm Nagrzewnica do u ycia w terenie 10 kg mm C, typ K ±3 C 0-10 minut ± 0.1 minuty <2A/cm Klawiatura z wyœwietlaczem LED Ø160 mm 340 x 250 x 64 mm Klawiatura z wyœwietlaczem LED 290 x 255 x 255 mm 420 x 280 x 345 mm Ca³kowita waga razem ze zworami HPS 5 kg / HPL 10 kg 3,5 kg 27 kg 35 kg Zu ycie energii HPS 1.0 kva / HPL 2.0 kva 1,5 kva 3,7 / 2,2 kva 3,7 / 2,2 kva Iloœci zwór w standardzie 3 3 Standardowe zwory 55 x 55 x 240 mm do ³o ysk o œrednicy wew. powy ej 78 mm 28 x 28 x 240 mm do ³o ysk o œrednicy wew. powy ej 40 mm 14 x 14 x 240 mm do ³o ysk o œrednicy wew. powy ej 20 mm Przekrój rdzenia 55 x 55 mm 55 x 55 mm Przechowywanie zwór, wewn¹trz Ramiê przesuwne nie Ramiê obrotowe opcjonalnie Wentylator 55 x 55 x 275 mm do ³o ysk o œrednicy wew. powy ej 78 mm 28 x 28 x 275 mm do ³o ysk o œrednicy wew. powy ej 40 mm 14 x 14 x 275 mm do ³o ysk o œrednicy wew. powy ej 20 mm * Inne wersje zasilania dostêpne s¹ na zamówienie 14

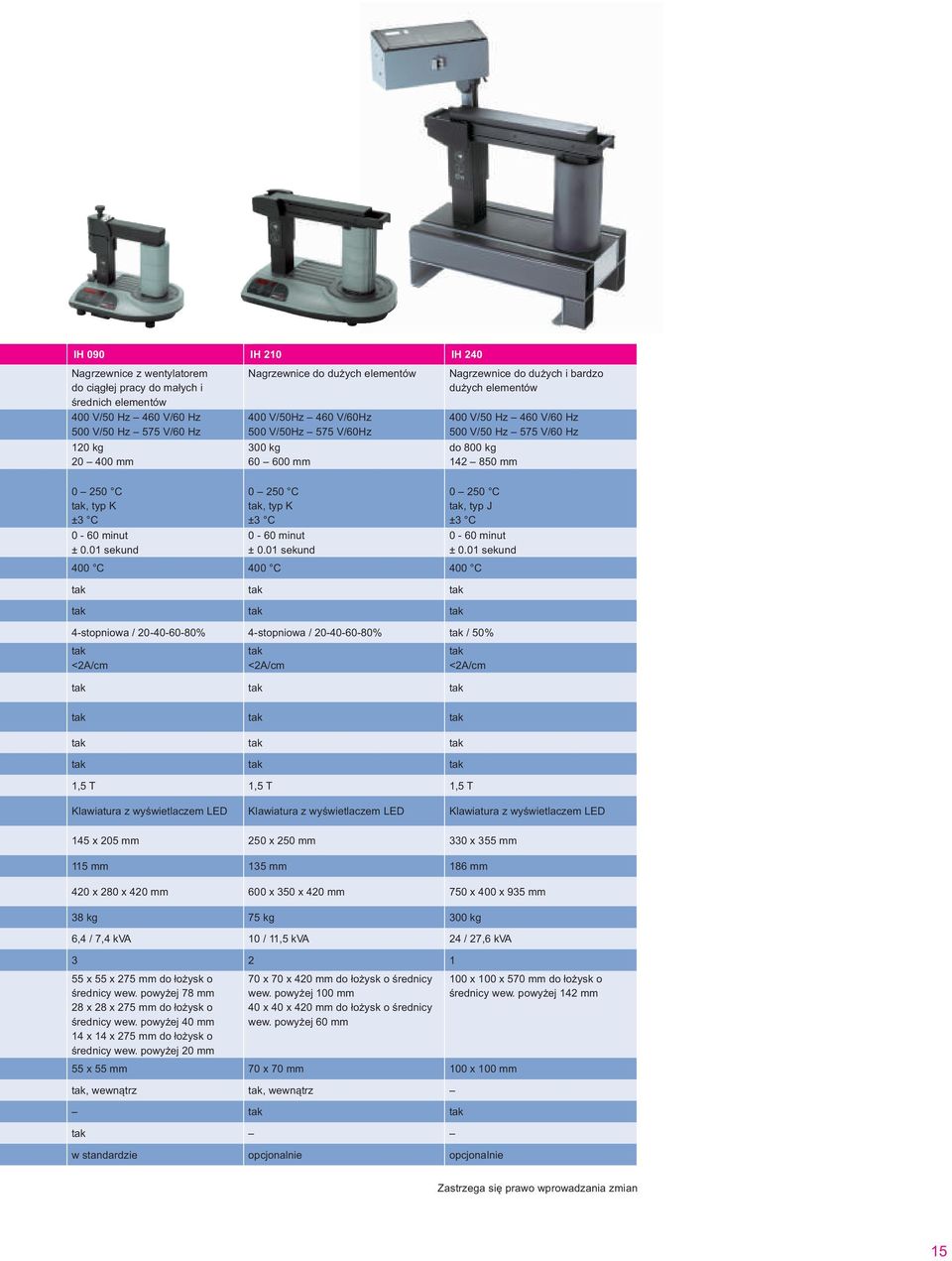

15 IH 090 IH 210 IH 240 Nagrzewnice z wentylatorem do ci¹g³ej pracy do ma³ych i œrednich elementów 400 V/50 Hz 460 V/60 Hz 500 V/50 Hz 575 V/60 Hz 120 kg mm Nagrzewnice do du ych elementów 400 V/50Hz 460 V/60Hz 500 V/50Hz 575 V/60Hz 300 kg mm Nagrzewnice do du ych i bardzo du ych elementów 400 V/50 Hz 460 V/60 Hz 500 V/50 Hz 575 V/60 Hz do 800 kg mm C, typ K ±3 C 0-60 minut ± 0.01 sekund 400 C C, typ K ±3 C 0-60 minut ± 0.01 sekund 400 C 400 C C, typ J ±3 C 0-60 minut ± 0.01 sekund 4-stopniowa / % <2A/cm 4-stopniowa / % / 50% <2A/cm <2A/cm 1,5 T 1,5 T 1,5 T Klawiatura z wyœwietlaczem LED Klawiatura z wyœwietlaczem LED Klawiatura z wyœwietlaczem LED 145 x 205 mm 115 mm 420 x 280 x 420 mm 38 kg 6,4 / 7,4 kva 3 55 x 55 x 275 mm do ³o ysk o œrednicy wew. powy ej 78 mm 28 x 28 x 275 mm do ³o ysk o œrednicy wew. powy ej 40 mm 14 x 14 x 275 mm do ³o ysk o œrednicy wew. powy ej 20 mm 55 x 55 mm, wewn¹trz 250 x 250 mm 330 x 355 mm 135 mm 186 mm 600 x 350 x 420 mm 750 x 400 x 935 mm 75 kg 300 kg 10 / 11,5 kva 24 / 27,6 kva x 70 x 420 mm do ³o ysk o œrednicy wew. powy ej 100 mm 40 x 40 x 420 mm do ³o ysk o œrednicy wew. powy ej 60 mm 70 x 70 mm 100 x 100 mm, wewn¹trz 100 x 100 x 570 mm do ³o ysk o œrednicy wew. powy ej 142 mm w standardzie opcjonalnie opcjonalnie Zastrzega siê prawo wprowadzania zmian 15
